PROJEKT DOSTAWY I MONTAśU OKNA POŁACIOWEGO UL. DĄBROWSKIEGO 39 W POZNANIU

Transkrypt

1 USŁUGI BUDOWLANE MIKO-BUD JEDNOSTKA PROJEKTUJĄCA: PRZEDSIĘBIORSTWO BUDOWLANE MIKO-BUD MIKOŁAJ CICHOŃ ul. Folwarczna 27C/ tel strona internetowa: PROJEKT DOSTAWY I MONTAśU OKNA POŁACIOWEGO UL. DĄBROWSKIEGO 39 W POZNANIU Inwestor: adres Inwestora: adres inwestycji: MPGM. S.A. Ul. 23 LUTEGO 4/6 POZNAŃ UL. DĄBROWSKIEGO 39 Poznań, wrzesień 2015r.

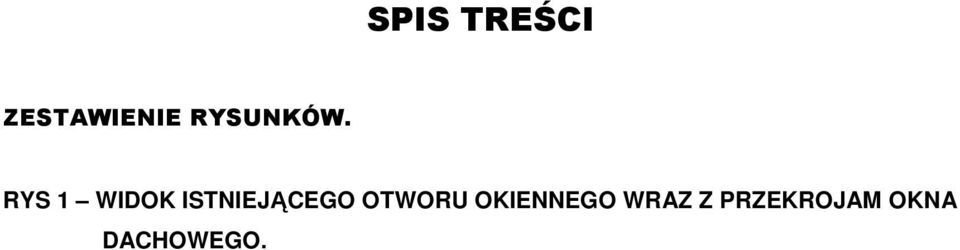

2 SPIS TREŚCI ZESTAWIENIE RYSUNKÓW. RYS 1 WIDOK ISTNIEJĄCEGO OTWORU OKIENNEGO WRAZ Z PRZEKROJAM OKNA DACHOWEGO.

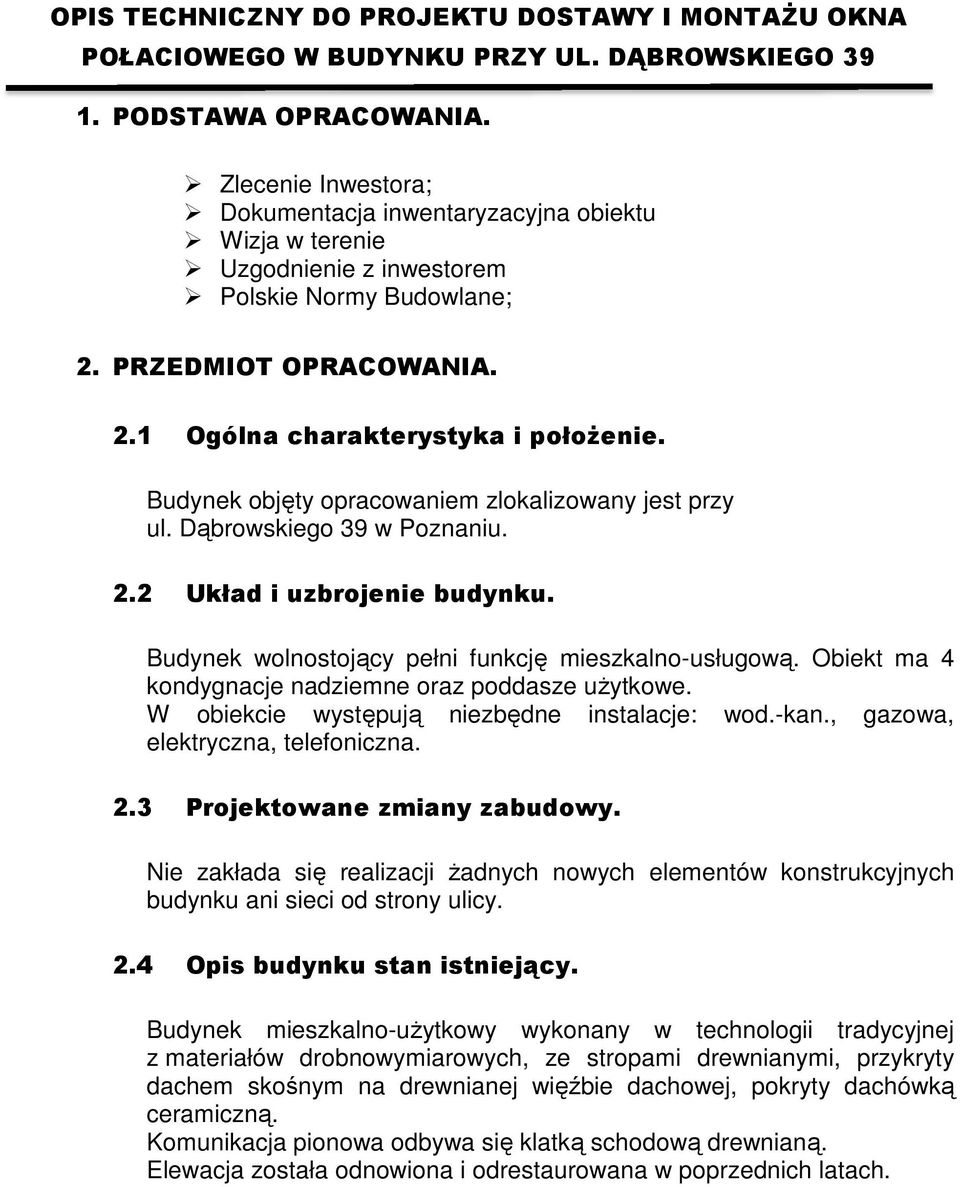

3 OPIS TECHNICZNY DO PROJEKTU DOSTAWY I MONTAśU OKNA POŁACIOWEGO W BUDYNKU PRZY UL. DĄBROWSKIEGO PODSTAWA OPRACOWANIA. Zlecenie Inwestora; Dokumentacja inwentaryzacyjna obiektu Wizja w terenie Uzgodnienie z inwestorem Polskie Normy Budowlane; 2. PRZEDMIOT OPRACOWANIA. 2.1 Ogólna charakterystyka i połoŝenie. Budynek objęty opracowaniem zlokalizowany jest przy ul. Dąbrowskiego 39 w Poznaniu. 2.2 Układ i uzbrojenie budynku. Budynek wolnostojący pełni funkcję mieszkalno-usługową. Obiekt ma 4 kondygnacje nadziemne oraz poddasze uŝytkowe. W obiekcie występują niezbędne instalacje: wod.-kan., gazowa, elektryczna, telefoniczna. 2.3 Projektowane zmiany zabudowy. Nie zakłada się realizacji Ŝadnych nowych elementów konstrukcyjnych budynku ani sieci od strony ulicy. 2.4 Opis budynku stan istniejący. Budynek mieszkalno-uŝytkowy wykonany w technologii tradycyjnej z materiałów drobnowymiarowych, ze stropami drewnianymi, przykryty dachem skośnym na drewnianej więźbie dachowej, pokryty dachówką ceramiczną. Komunikacja pionowa odbywa się klatką schodową drewnianą. Elewacja została odnowiona i odrestaurowana w poprzednich latach.

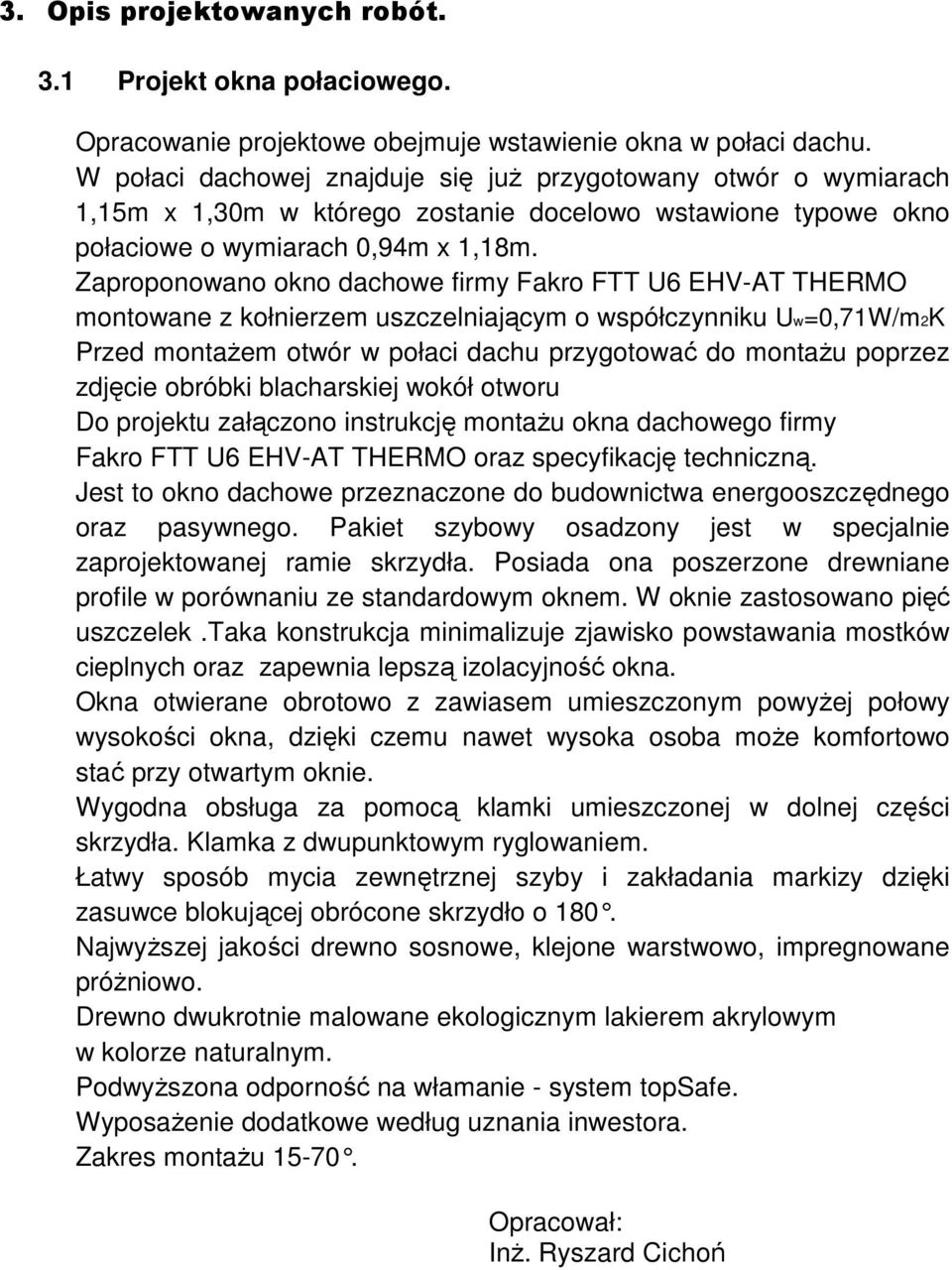

4 3. Opis projektowanych robót. 3.1 Projekt okna połaciowego. Opracowanie projektowe obejmuje wstawienie okna w połaci dachu. W połaci dachowej znajduje się juŝ przygotowany otwór o wymiarach 1,15m x 1,30m w którego zostanie docelowo wstawione typowe okno połaciowe o wymiarach 0,94m x 1,18m. Zaproponowano okno dachowe firmy Fakro FTT U6 EHV-AT THERMO montowane z kołnierzem uszczelniającym o współczynniku Uw=0,71W/m2K Przed montaŝem otwór w połaci dachu przygotować do montaŝu poprzez zdjęcie obróbki blacharskiej wokół otworu Do projektu załączono instrukcję montaŝu okna dachowego firmy Fakro FTT U6 EHV-AT THERMO oraz specyfikację techniczną. Jest to okno dachowe przeznaczone do budownictwa energooszczędnego oraz pasywnego. Pakiet szybowy osadzony jest w specjalnie zaprojektowanej ramie skrzydła. Posiada ona poszerzone drewniane profile w porównaniu ze standardowym oknem. W oknie zastosowano pięć uszczelek.taka konstrukcja minimalizuje zjawisko powstawania mostków cieplnych oraz zapewnia lepszą izolacyjność okna. Okna otwierane obrotowo z zawiasem umieszczonym powyŝej połowy wysokości okna, dzięki czemu nawet wysoka osoba moŝe komfortowo stać przy otwartym oknie. Wygodna obsługa za pomocą klamki umieszczonej w dolnej części skrzydła. Klamka z dwupunktowym ryglowaniem. Łatwy sposób mycia zewnętrznej szyby i zakładania markizy dzięki zasuwce blokującej obrócone skrzydło o 180. NajwyŜszej jakości drewno sosnowe, klejone warstwowo, impregnowane próŝniowo. Drewno dwukrotnie malowane ekologicznym lakierem akrylowym w kolorze naturalnym. PodwyŜszona odporność na włamanie - system topsafe. WyposaŜenie dodatkowe według uznania inwestora. Zakres montaŝu Opracował: InŜ. Ryszard Cichoń

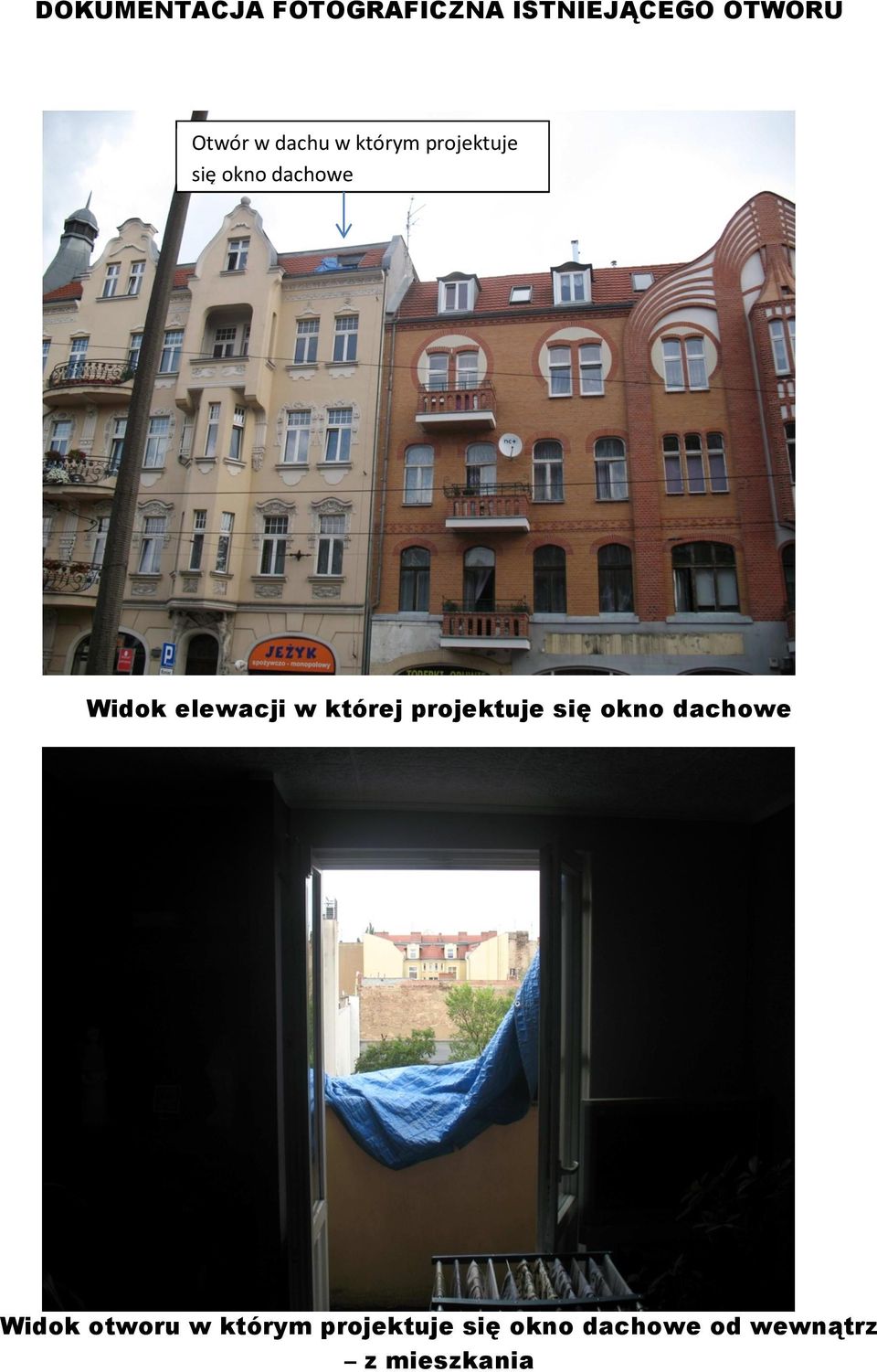

5 DOKUMENTACJA FOTOGRAFICZNA ISTNIEJĄCEGO OTWORU Otwór w dachu w którym projektuje się okno dachowe Widok elewacji w której projektuje się okno dachowe Widok otworu w którym projektuje się okno dachowe od wewnątrz z mieszkania

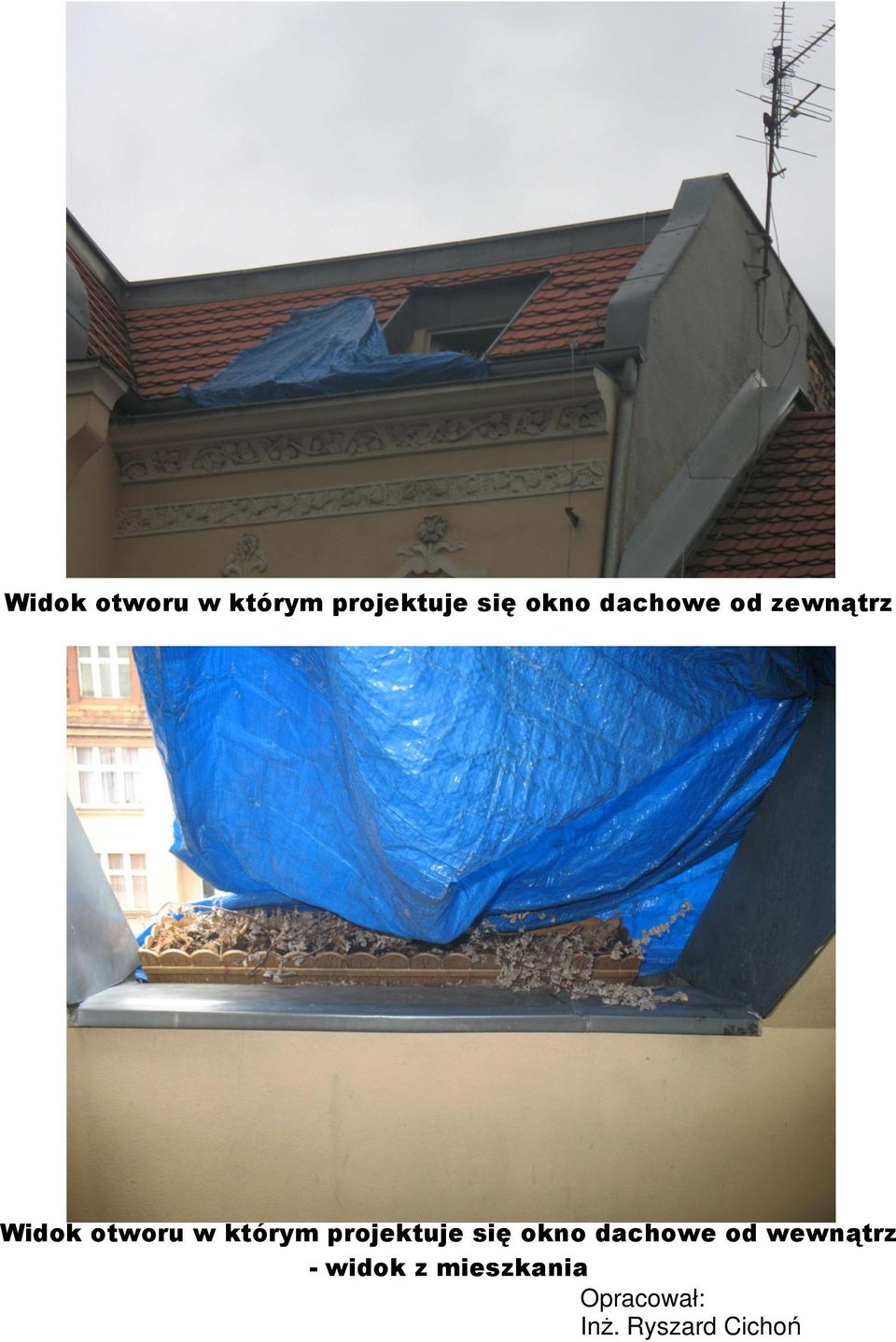

6 Widok otworu w którym projektuje się okno dachowe od zewnątrz Widok otworu w którym projektuje się okno dachowe od wewnątrz - widok z mieszkania Opracował: InŜ. Ryszard Cichoń
