1 Dach źródłem światła i energii Kraków

2 FIRMA FAKRO FAKRO to prywatna, rodzinna firma założona w 1991 roku. Główna siedziba znajduje się w Nowym Sączu

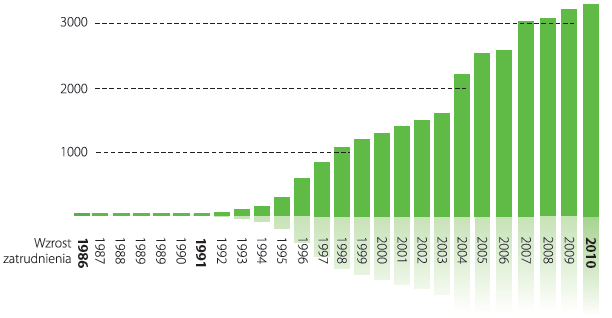

3 Rozwój Grupa FAKRO zatrudnia obecnie ponad 3300 pracowników. Dynamiczny rozwój firmy nastąpił w 1994 roku, kiedy to rozpoczęliśmy działania eksportowe.

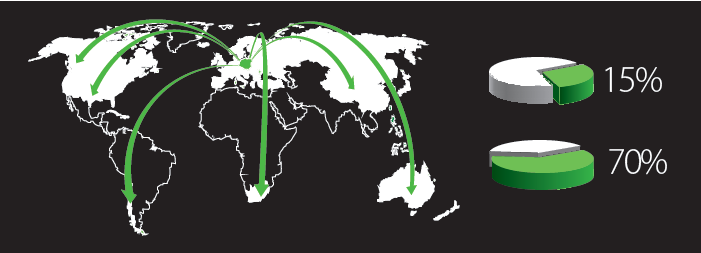

4 Udział w rynku światowym FAKRO jest drugą firmą na świecie w sprzedaży okien dachowych z około 15% udziałem na rynku globalnym. Eksport stanowi ponad 70% ogólnej produkcji i sprzedaży firmy.

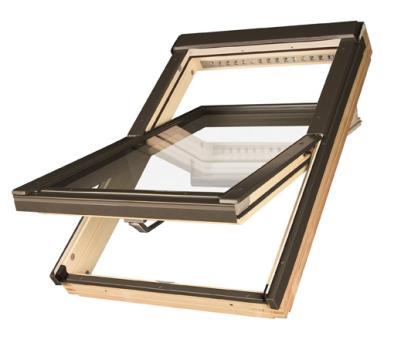

5 Grupy okien Okna obrotowe Okna uchylno - obrotowe Okna kolankowe Okna wyłazowe Okna oddymiające Okna na zamówienie

6 Rozmiar okna światło i funkcjonalność

7 Klasyczne okno podstawowe możliwości

8 prosky więcej światła

9 Duet prosky jeszcze więcej światła

10 Zespolenia więcej możliwości

11 Wysoka funkcjonalność Duży rozmiar okna zapewnia równomierny rozkład światła w pomieszczeniu. Klamka umieszczona w dolnej części zawsze pozostaje w zasięgu ręki niezależnie od wielkości okna.

12 Nawiewniki - Nawiewnik automatyczny V40P Firma FAKRO jako jedyny producent zastosowała w oknach dachowych w standardzie automatyczny nawiewnik ciśnieniowy V40P, który podczas wzrostu różnicy ciśnień i podmuchów wiatru automatycznie się przymyka, dostarczając optymalną ilość powietrza do pomieszczenia i gwarantując oszczędność energii cieplnej.

13 Rozwiązania energooszczędne

14 Rozwiązania energooszczędne Kołnierz EHV-AT Thermo Kołnierz Thermo stanowi systemowe rozwiązanie gwarantujące szczelne i ciepłe połączenie okna z połacią dachu. Dodatkowa izolacja termiczna wokół okna znacznie poprawia współczynnik przenikania ciepła nawet do 15% w zależności od typu okna.

15 Rozwiązania energooszczędne Kołnierz EHV-AT THERMO Przyklejony do elementów kołnierza materiał dociepleniowy przylega do ościeżnicy okna dzięki czemu po zamontowaniu tworzy termoizolacyjną ramę. Takie rozwiązanie ogranicza ryzyko powstawania mostków termicznych i strat ciepła.

16 Rozwiązania energooszczędne Zestaw izolacyjny XDP Zestaw izolacyjny XDP służy do szybkiego i szczelnego zaizolowania okna w połaci dachowej. W skład zestawu wchodzi kołnierz paroprzepuszczalny i materiał termoizolacyjny z naturalnej owczej wełny. Specjalnie impregnowana wełna owcza w postaci bloków i warkocza posiada optymalną gęstości i dużą sprężystość zapewniając optymalne docieplenie wokół okna.

17 FTT Thermo Okno do budownictwa pasywnego

18 Nowe okno FTT U6 i U8 Thermo Nowe okno FTT Thermo, zostało specjalnie przygotowane na potrzeby budownictwa pasywnego oraz pomieszczeń klimatyzowanych na poddaszu. Okno to posiada: -Nowatorską konstrukcję skrzydła zapewniającą doskonałe parametry termoizolacyjne.

19 Bardzo dobre współczynniki przenikania ciepła okna U szyby [W/m²K] Okno ze standardowym kołnierzem EZV U okna [W/m²K] FTT U8 Thermo 0,3 0,68 * FTT U6 Thermo 0,5 0,81 * *Badania przeprowadzone zgodnie z normą EN

20 Innowacyjna konstrukcja okna Standardowe okno dachowe U szyby = 1,1 U szyby = 0,5 Okno superenergooszczędne FTT Thermo W nowatorskiej konstrukcji okna FTT U6 Thermo zastosowaliśmy energooszczędną szybę zespoloną osadzoną w poszerzonej ramie skrzydła. Rozwiązanie to pozwala minimalizować mostki cieplne.

21 Poszerzone profile drewniane skrzydła Standardowe okno dachowe Szersze skrzydło w oknie FTT Thermo

22 Wielopunktowy system ryglowania - Okno posiada inny system zamykania. Skrzydło ryglowane jest na bokach dolnej części ościeżnicy.

23 Termoizolacyjny pakiet szybowy Okna FTT Thermo wyposażone jest standardowo w pakiet szybowy U6, a na zamówienie U8. U6 U6 dwukomorowy (trzyszybowy) pakiet termoizolacyjny wypełniony argonem, z ciepłymi ramkami dystansowymi TGI, o budowie: 6H-18-4HT T. Współczynnik przenikania ciepła pakietu szybowego Ug = 0,5. U8 U8 - trzykomorowy (czteroszybowy) pakiet termoizolacyjny wypełniony kryptonem o budowie 4HT-10-4H-12-4HT T. Współczynnik przenikania ciepła pakietu szybowego Ug= 0,3.

24 Lepsza termoizolacja okna 0⁰C Temperatura +20 0⁰C +20⁰C ⁰C +5 Termodiagram okna FTP-V z kołnierzem EZV [⁰C] 0 Termodiagram okna FTT z kołnierzem EHV-AT Thermo Nowe okno FTT Thermo gwarantuje realne oszczędności energii cieplnej.

25 Kolektory słoneczne

26 Kolektory słoneczne SKW Kolektory SKW można montować pomiędzy sobą lub w zespoleniach z oknami dachowymi FAKRO w dowolnych konfiguracjach. Kolektory montowane są na łatach. SKC Kolektory SKC można montować w zespoleniach poziomych kolektor kolektor. Odległość pomiędzy panelami wynosi tylko 3 mm. Kolektory montowane są na łatach. Kolektory słoneczne FAKRO oferowane są wraz z pełnym systemem solarnym.

27 SOLAR SYSTEM Elementy instalacji 1 2 Przykładowe elementy instalacji -kolektory słoneczne -zbiornik 300l -sterownik -grupa pompowa -naczynie przeponowe 18l

28 Fotowoltaika

29 Fotowoltaika Fotowoltaika to technologia przetwarzania energii promieniowania słonecznego w energię elektryczną, bardziej znana jako PV (Photovoltaics). Słowo foto pochodzi z języka greckiego photos co oznacza światło, z kolei wyraz wolt został zaczerpnięty z nazwiska uczonego Alessandro Volta. W rezultacie słowo fotowoltaika oznacza dosłownie światłoelektryczność.

30 Rodzaje paneli Monokrystaliczne W laboratorium FAKRO zastosowano: - panele BP 4175T Cały panel składa się z pojedynczych ogniw, które tworzone są z jednorodnego kryształu krzemu o uporządkowanej budowie wewnętrznej. Ilość: 6 [szt] Moc nominalna pojedynczego panelu: 175 [Wp] Sprawność na poziomie 13,9 %

31 Rodzaje paneli Powierzchnia = 7,56 m 2

32 Rodzaje paneli Polikrystaliczne W laboratorium FAKRO zastosowano: - panele SCHOTT POLY 175 Panele polikrystaliczne zbudowane są z ogniw, które składają się z wielu małych kryształów krzemu. W efekcie powstaje niejednolita powierzchnia, która wzorem przypomina szron na szybie Ilość: 6 [szt] Moc nominalna pojedynczego panelu: 170 [Wp] Sprawność na poziomie 13,3 %

33 Rodzaje paneli Powierzchnia = 7,56 m 2

34 Rodzaje paneli Amorficzne W laboratorium FAKRO zastosowano: - panele SCHOTT ASI 100 W tego typu panelach nie możemy wyróżnić pojedynczych ogniw (brak struktury krzemu). Gruba na 2 mikrony warstwa krzemu osadzana jest na powierzchni innego materiału, takiego jak np. szkło Ilość: 10 [szt] Moc nominalna pojedynczego panelu: 100 [Wp] Sprawność na poziomie 6,9 %

35 Rodzaje paneli Powierzchnia = 14,50 m 2
