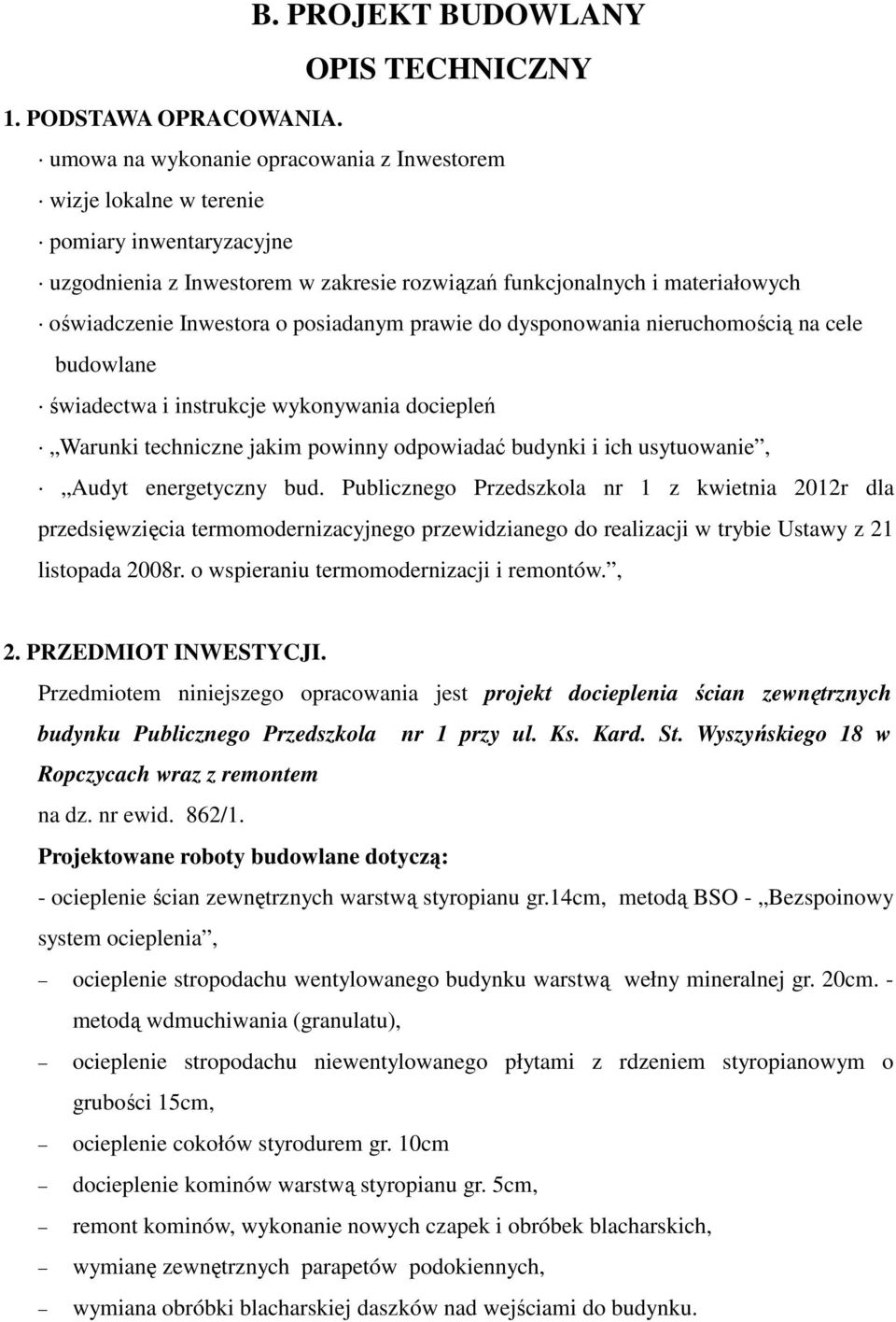

1 B. PROJEKT BUDOWLANY OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA. umowa na wykonanie opracowania z Inwestorem wizje lokalne w terenie pomiary inwentaryzacyjne uzgodnienia z Inwestorem w zakresie rozwiązań funkcjonalnych i materiałowych oświadczenie Inwestora o posiadanym prawie do dysponowania nieruchomością na cele budowlane świadectwa i instrukcje wykonywania dociepleń Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie, Audyt energetyczny bud. Publicznego Przedszkola nr 1 z kwietnia 2012r dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z 21 listopada 2008r. o wspieraniu termomodernizacji i remontów., 2. PRZEDMIOT INWESTYCJI. Przedmiotem niniejszego opracowania jest projekt docieplenia ścian zewnętrznych budynku Publicznego Przedszkola nr 1 przy ul. Ks. Kard. St. Wyszyńskiego 18 w Ropczycach wraz z remontem na dz. nr ewid. 862/1. Projektowane roboty budowlane dotyczą: - ocieplenie ścian zewnętrznych warstwą styropianu gr.14cm, metodą BSO - Bezspoinowy system ocieplenia, ocieplenie stropodachu wentylowanego budynku warstwą wełny mineralnej gr. 20cm. - metodą wdmuchiwania (granulatu), ocieplenie stropodachu niewentylowanego płytami z rdzeniem styropianowym o grubości 15cm, ocieplenie cokołów styrodurem gr. 10cm docieplenie kominów warstwą styropianu gr. 5cm, remont kominów, wykonanie nowych czapek i obróbek blacharskich, wymianę zewnętrznych parapetów podokiennych, wymiana obróbki blacharskiej daszków nad wejściami do budynku.

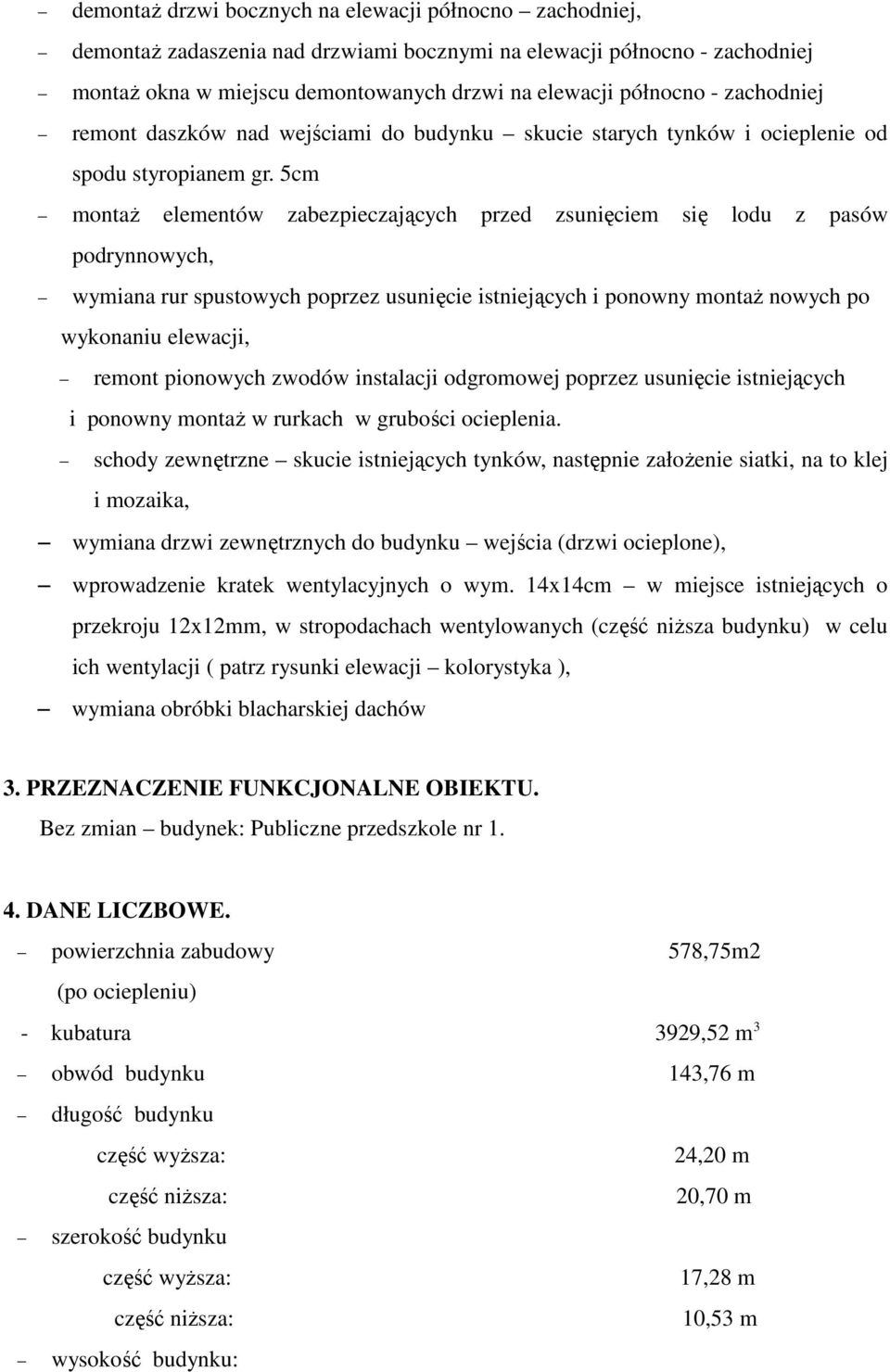

2 demontaŝ drzwi bocznych na elewacji północno zachodniej, demontaŝ zadaszenia nad drzwiami bocznymi na elewacji północno - zachodniej montaŝ okna w miejscu demontowanych drzwi na elewacji północno - zachodniej remont daszków nad wejściami do budynku skucie starych tynków i ocieplenie od spodu styropianem gr. 5cm montaŝ elementów zabezpieczających przed zsunięciem się lodu z pasów podrynnowych, wymiana rur spustowych poprzez usunięcie istniejących i ponowny montaŝ nowych po wykonaniu elewacji, remont pionowych zwodów instalacji odgromowej poprzez usunięcie istniejących i ponowny montaŝ w rurkach w grubości ocieplenia. schody zewnętrzne skucie istniejących tynków, następnie załoŝenie siatki, na to klej i mozaika, wymiana drzwi zewnętrznych do budynku wejścia (drzwi ocieplone), wprowadzenie kratek wentylacyjnych o wym. 14x14cm w miejsce istniejących o przekroju 12x12mm, w stropodachach wentylowanych (część niŝsza budynku) w celu ich wentylacji ( patrz rysunki elewacji kolorystyka ), wymiana obróbki blacharskiej dachów 3. PRZEZNACZENIE FUNKCJONALNE OBIEKTU. Bez zmian budynek: Publiczne przedszkole nr DANE LICZBOWE. powierzchnia zabudowy 578,75m2 (po ociepleniu) - kubatura 3929,52 m 3 obwód budynku 143,76 m długość budynku część wyŝsza: 24,20 m część niŝsza: 20,70 m szerokość budynku część wyŝsza: 17,28 m część niŝsza: 10,53 m wysokość budynku:

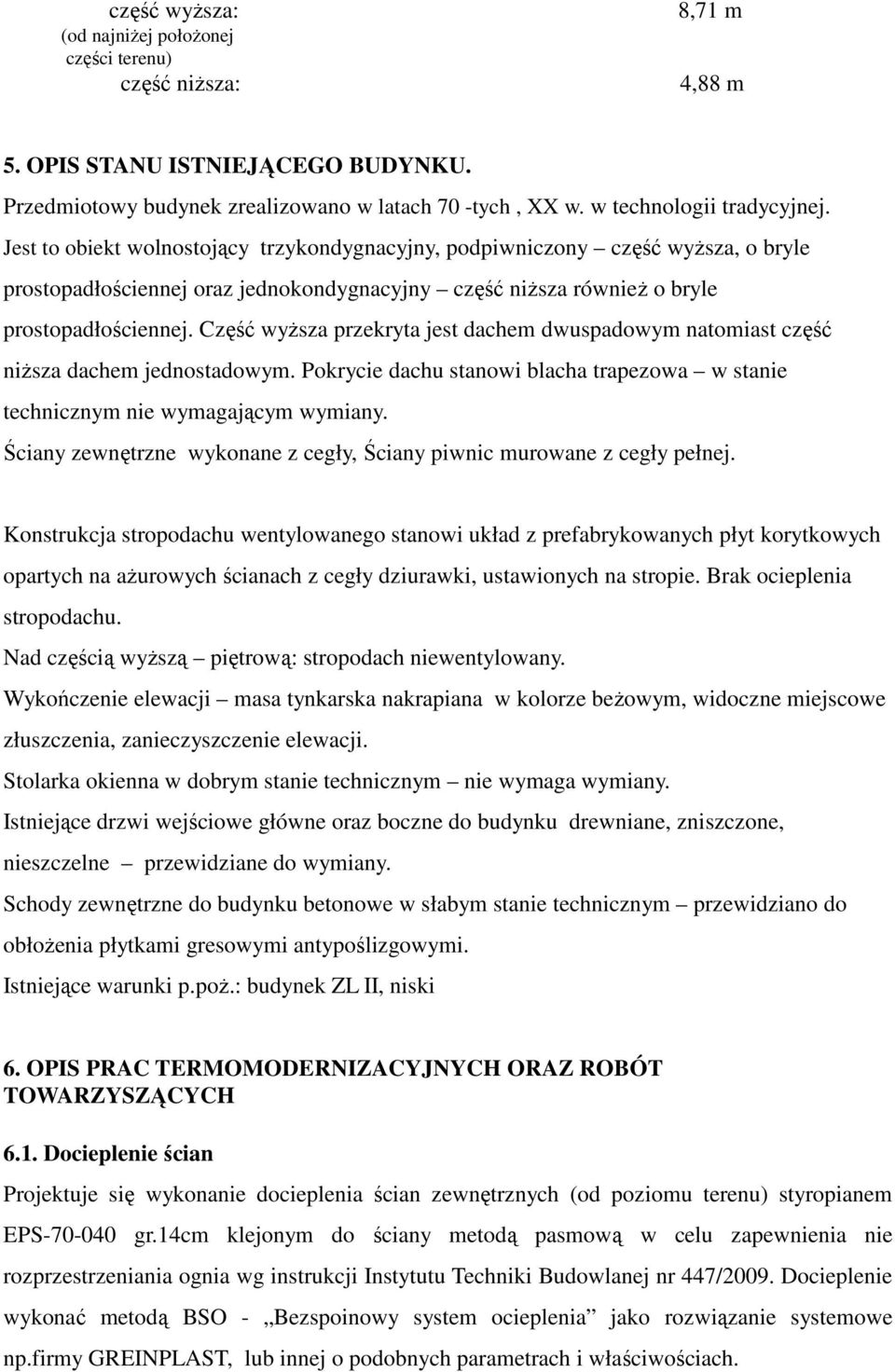

3 część wyŝsza: 8,71 m (od najniŝej połoŝonej części terenu) część niŝsza: 4,88 m 5. OPIS STANU ISTNIEJĄCEGO BUDYNKU. Przedmiotowy budynek zrealizowano w latach 70 -tych, XX w. w technologii tradycyjnej. Jest to obiekt wolnostojący trzykondygnacyjny, podpiwniczony część wyŝsza, o bryle prostopadłościennej oraz jednokondygnacyjny część niŝsza równieŝ o bryle prostopadłościennej. Część wyŝsza przekryta jest dachem dwuspadowym natomiast część niŝsza dachem jednostadowym. Pokrycie dachu stanowi blacha trapezowa w stanie technicznym nie wymagającym wymiany. Ściany zewnętrzne wykonane z cegły, Ściany piwnic murowane z cegły pełnej. Konstrukcja stropodachu wentylowanego stanowi układ z prefabrykowanych płyt korytkowych opartych na aŝurowych ścianach z cegły dziurawki, ustawionych na stropie. Brak ocieplenia stropodachu. Nad częścią wyŝszą piętrową: stropodach niewentylowany. Wykończenie elewacji masa tynkarska nakrapiana w kolorze beŝowym, widoczne miejscowe złuszczenia, zanieczyszczenie elewacji. Stolarka okienna w dobrym stanie technicznym nie wymaga wymiany. Istniejące drzwi wejściowe główne oraz boczne do budynku drewniane, zniszczone, nieszczelne przewidziane do wymiany. Schody zewnętrzne do budynku betonowe w słabym stanie technicznym przewidziano do obłoŝenia płytkami gresowymi antypoślizgowymi. Istniejące warunki p.poŝ.: budynek ZL II, niski 6. OPIS PRAC TERMOMODERNIZACYJNYCH ORAZ ROBÓT TOWARZYSZĄCYCH 6.1. Docieplenie ścian Projektuje się wykonanie docieplenia ścian zewnętrznych (od poziomu terenu) styropianem EPS gr.14cm klejonym do ściany metodą pasmową w celu zapewnienia nie rozprzestrzeniania ognia wg instrukcji Instytutu Techniki Budowlanej nr 447/2009. Docieplenie wykonać metodą BSO - Bezspoinowy system ocieplenia jako rozwiązanie systemowe np.firmy GREINPLAST, lub innej o podobnych parametrach i właściwościach.

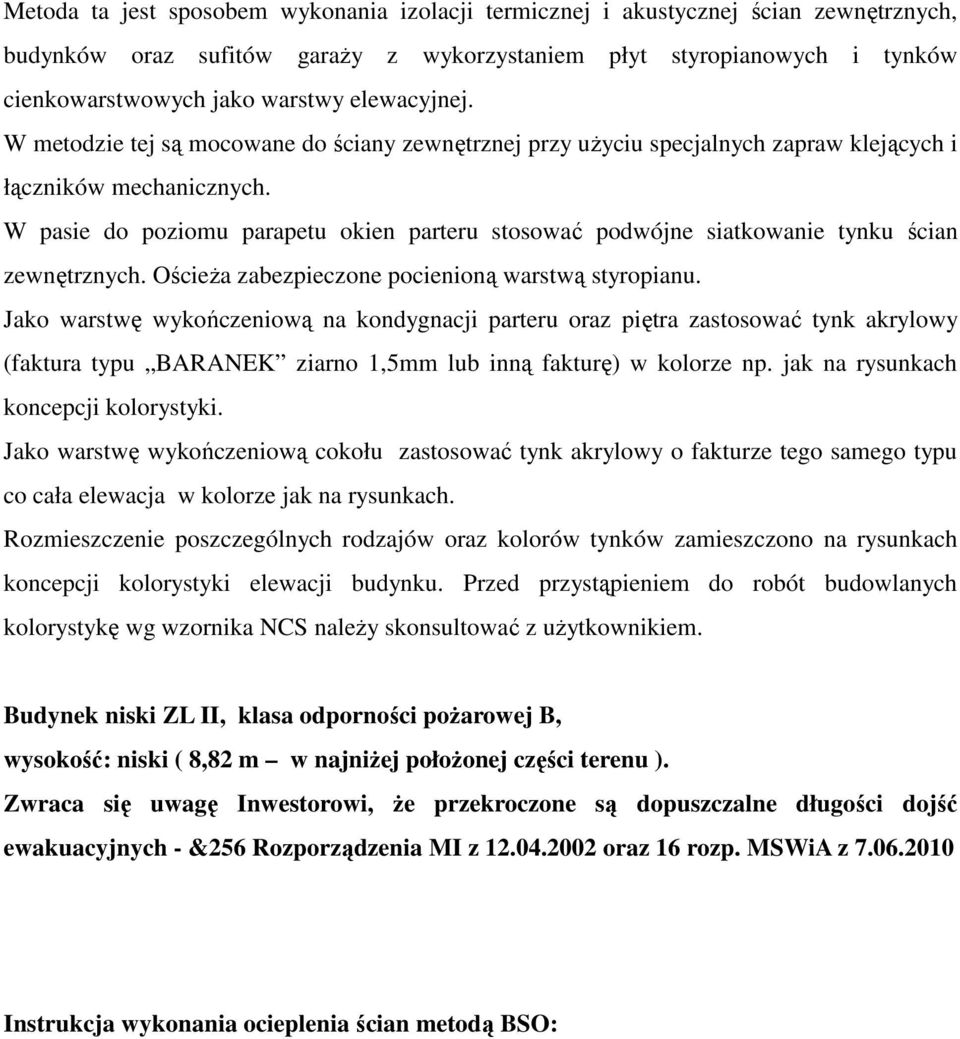

4 Metoda ta jest sposobem wykonania izolacji termicznej i akustycznej ścian zewnętrznych, budynków oraz sufitów garaŝy z wykorzystaniem płyt styropianowych i tynków cienkowarstwowych jako warstwy elewacyjnej. W metodzie tej są mocowane dościany zewnętrznej przy uŝyciu specjalnych zapraw klejących i łączników mechanicznych. W pasie do poziomu parapetu okien parteru stosować podwójne siatkowanie tynku ścian zewnętrznych. OścieŜa zabezpieczone pocienioną warstwą styropianu. Jako warstwę wykończeniową na kondygnacji parteru oraz piętra zastosować tynk akrylowy (faktura typu BARANEK ziarno 1,5mm lub inną fakturę) w kolorze np. jak na rysunkach koncepcji kolorystyki. Jako warstwę wykończeniową cokołu zastosować tynk akrylowy o fakturze tego samego typu co cała elewacja w kolorze jak na rysunkach. Rozmieszczenie poszczególnych rodzajów oraz kolorów tynków zamieszczono na rysunkach koncepcji kolorystyki elewacji budynku. Przed przystąpieniem do robót budowlanych kolorystykę wg wzornika NCS naleŝy skonsultować z uŝytkownikiem. Budynek niski ZL II, klasa odporności poŝarowej B, wysokość: niski ( 8,82 m w najniŝej połoŝonej części terenu ). Zwraca się uwagę Inwestorowi, Ŝe przekroczone są dopuszczalne długości dojść ewakuacyjnych - &256 Rozporządzenia MI z oraz 16 rozp. MSWiA z Instrukcja wykonania ocieplenia ścian metodą BSO:

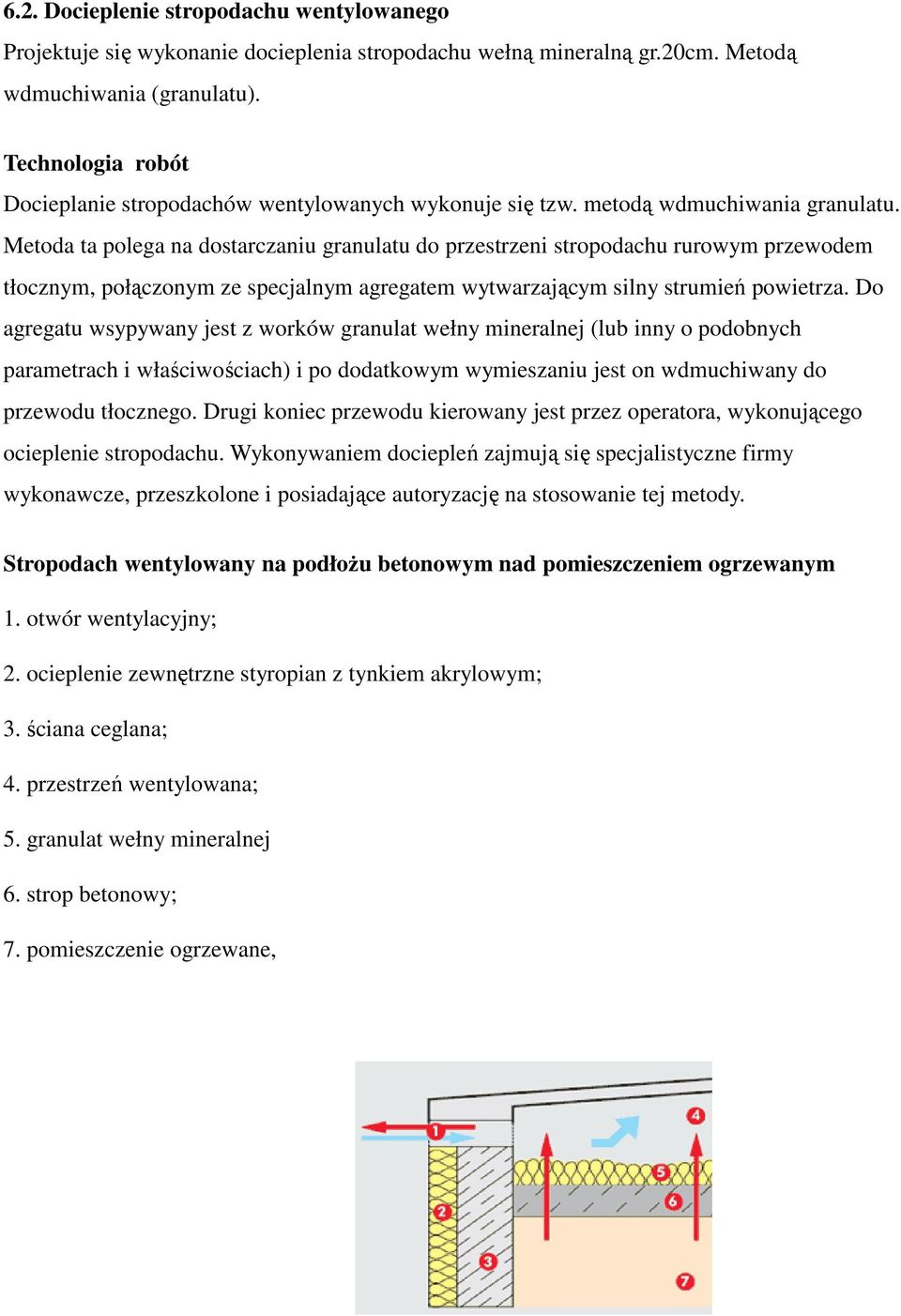

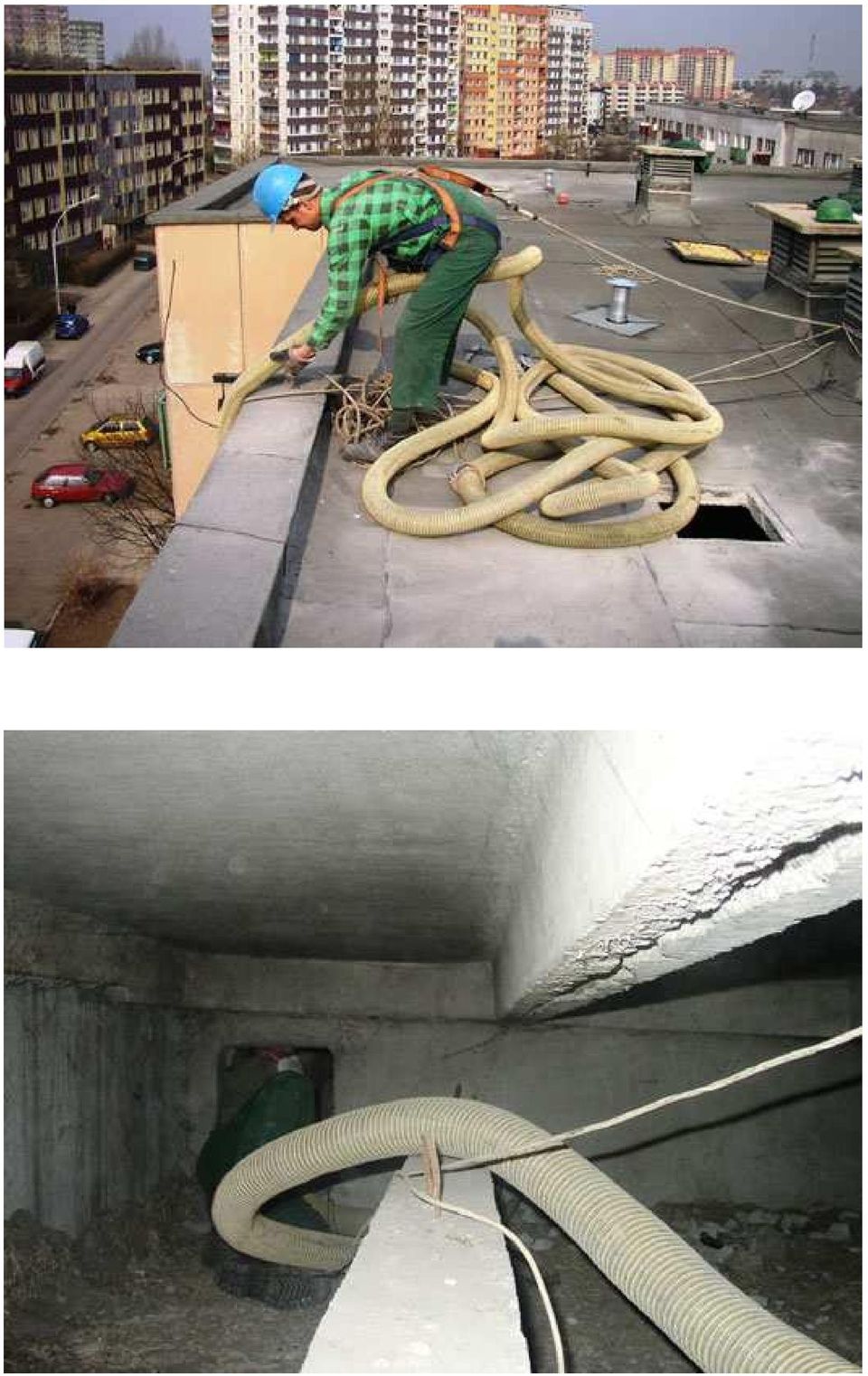

5 6.2. Docieplenie stropodachu wentylowanego Projektuje się wykonanie docieplenia stropodachu wełną mineralną gr.20cm. Metodą wdmuchiwania (granulatu). Technologia robót Docieplanie stropodachów wentylowanych wykonuje się tzw. metodą wdmuchiwania granulatu. Metoda ta polega na dostarczaniu granulatu do przestrzeni stropodachu rurowym przewodem tłocznym, połączonym ze specjalnym agregatem wytwarzającym silny strumień powietrza. Do agregatu wsypywany jest z worków granulat wełny mineralnej (lub inny o podobnych parametrach i właściwościach) i po dodatkowym wymieszaniu jest on wdmuchiwany do przewodu tłocznego. Drugi koniec przewodu kierowany jest przez operatora, wykonującego ocieplenie stropodachu. Wykonywaniem dociepleń zajmują się specjalistyczne firmy wykonawcze, przeszkolone i posiadające autoryzację na stosowanie tej metody. Stropodach wentylowany na podłoŝu betonowym nad pomieszczeniem ogrzewanym 1. otwór wentylacyjny; 2. ocieplenie zewnętrzne styropian z tynkiem akrylowym; 3. ściana ceglana; 4. przestrzeń wentylowana; 5. granulat wełny mineralnej 6. strop betonowy; 7. pomieszczenie ogrzewane,

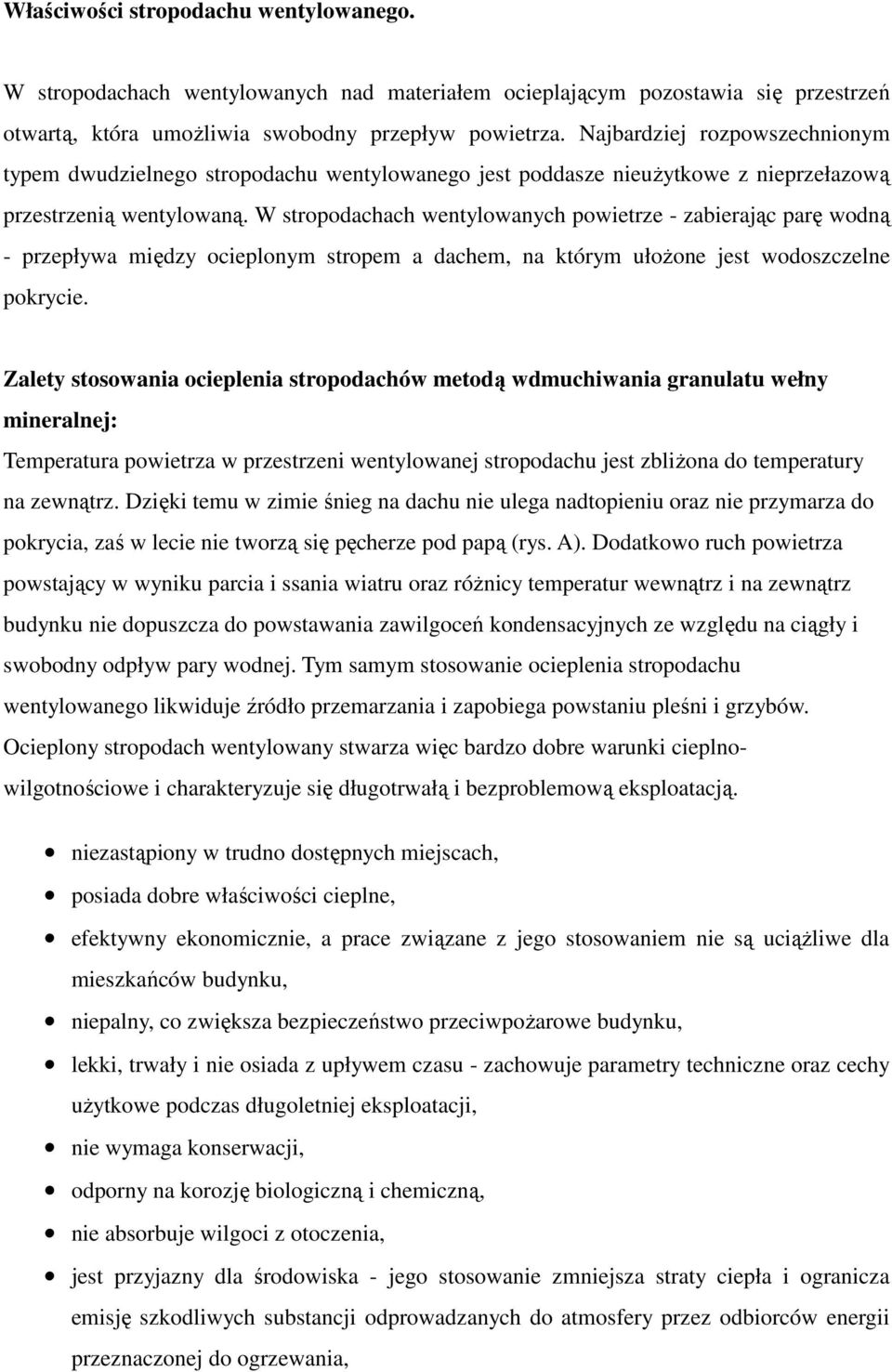

6 Właściwości stropodachu wentylowanego. W stropodachach wentylowanych nad materiałem ocieplającym pozostawia się przestrzeń otwartą, która umoŝliwia swobodny przepływ powietrza. Najbardziej rozpowszechnionym typem dwudzielnego stropodachu wentylowanego jest poddasze nieuŝytkowe z nieprzełazową przestrzenią wentylowaną. W stropodachach wentylowanych powietrze - zabierając parę wodną - przepływa między ocieplonym stropem a dachem, na którym ułoŝone jest wodoszczelne pokrycie. Zalety stosowania ocieplenia stropodachów metodą wdmuchiwania granulatu wełny mineralnej: Temperatura powietrza w przestrzeni wentylowanej stropodachu jest zbliŝona do temperatury na zewnątrz. Dzięki temu w zimie śnieg na dachu nie ulega nadtopieniu oraz nie przymarza do pokrycia, zaś w lecie nie tworzą się pęcherze pod papą (rys. A). Dodatkowo ruch powietrza powstający w wyniku parcia i ssania wiatru oraz róŝnicy temperatur wewnątrz i na zewnątrz budynku nie dopuszcza do powstawania zawilgoceń kondensacyjnych ze względu na ciągły i swobodny odpływ pary wodnej. Tym samym stosowanie ocieplenia stropodachu wentylowanego likwiduje źródło przemarzania i zapobiega powstaniu pleśni i grzybów. Ocieplony stropodach wentylowany stwarza więc bardzo dobre warunki cieplnowilgotnościowe i charakteryzuje się długotrwałą i bezproblemową eksploatacją. niezastąpiony w trudno dostępnych miejscach, posiada dobre właściwości cieplne, efektywny ekonomicznie, a prace związane z jego stosowaniem nie są uciąŝliwe dla mieszkańców budynku, niepalny, co zwiększa bezpieczeństwo przeciwpoŝarowe budynku, lekki, trwały i nie osiada z upływem czasu - zachowuje parametry techniczne oraz cechy uŝytkowe podczas długoletniej eksploatacji, nie wymaga konserwacji, odporny na korozję biologiczną i chemiczną, nie absorbuje wilgoci z otoczenia, jest przyjazny dla środowiska - jego stosowanie zmniejsza straty ciepła i ogranicza emisję szkodliwych substancji odprowadzanych do atmosfery przez odbiorców energii przeznaczonej do ogrzewania,

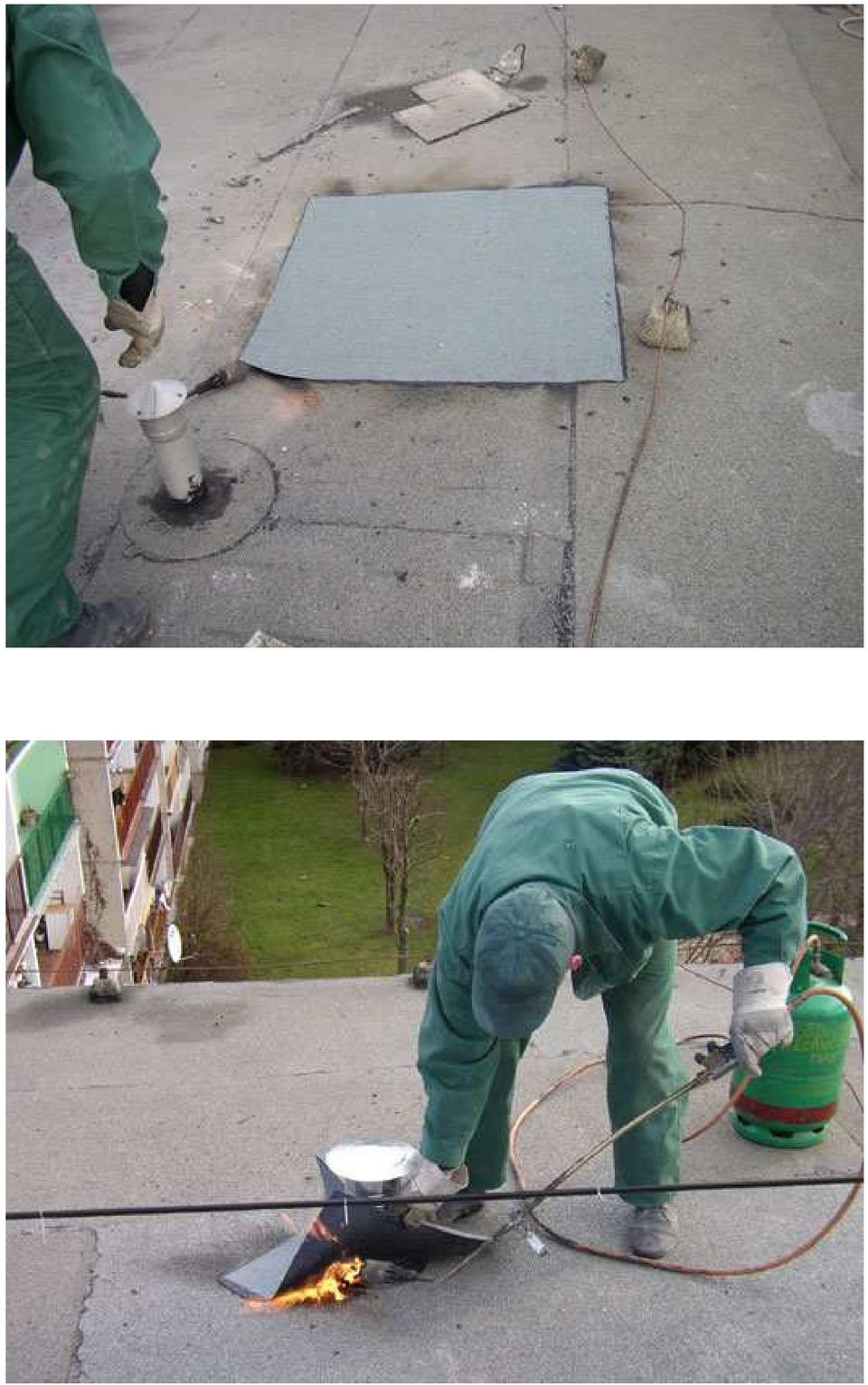

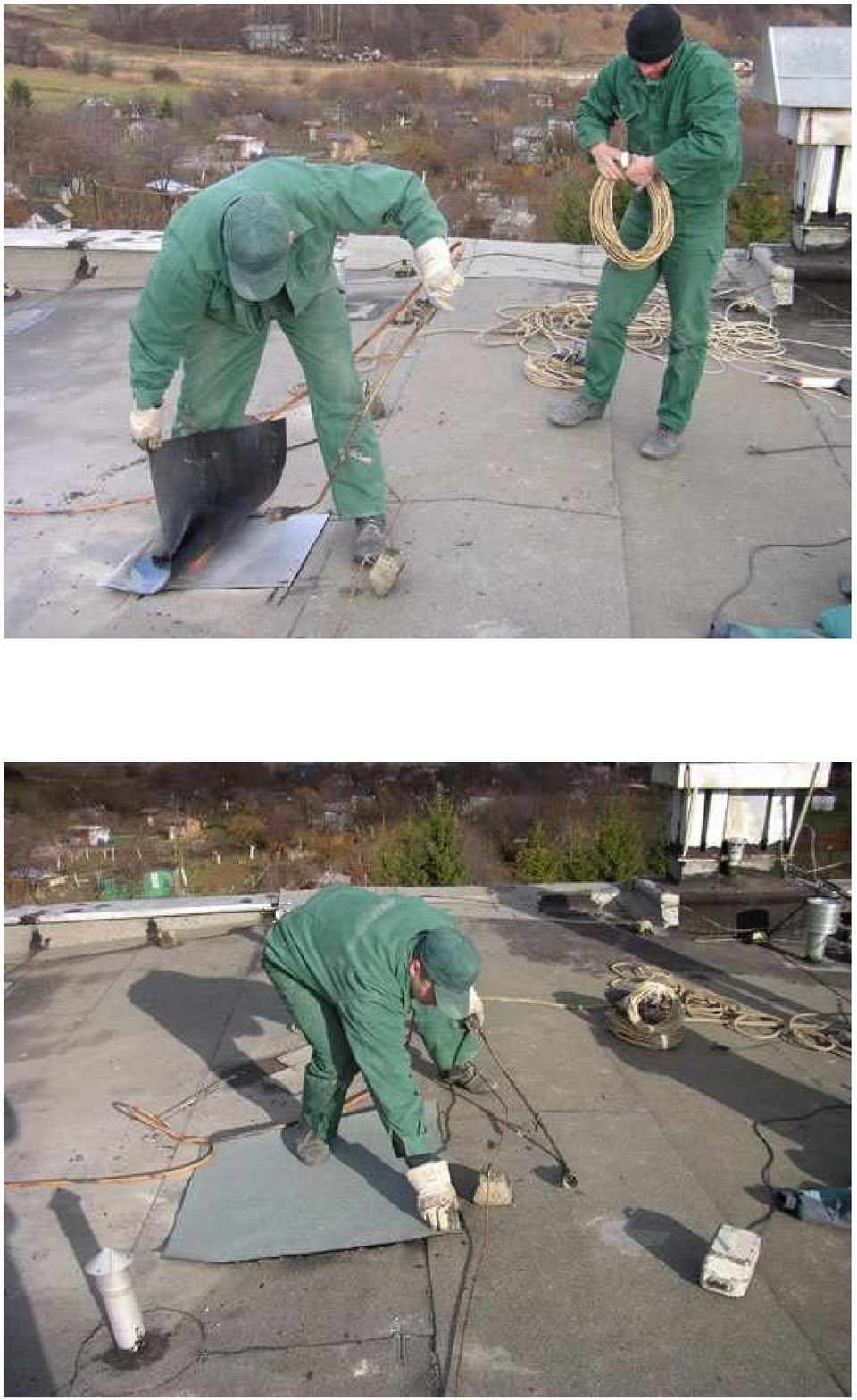

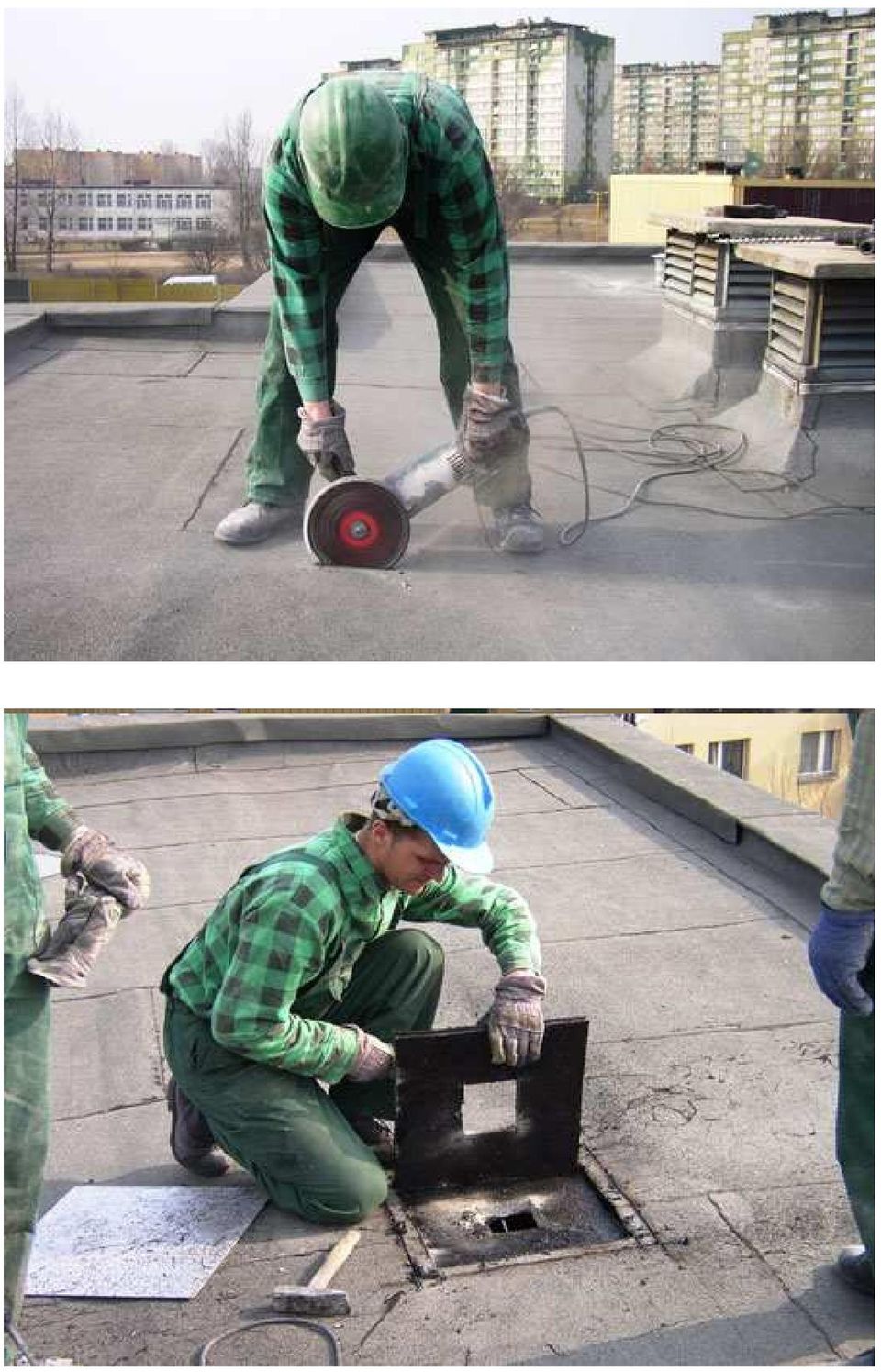

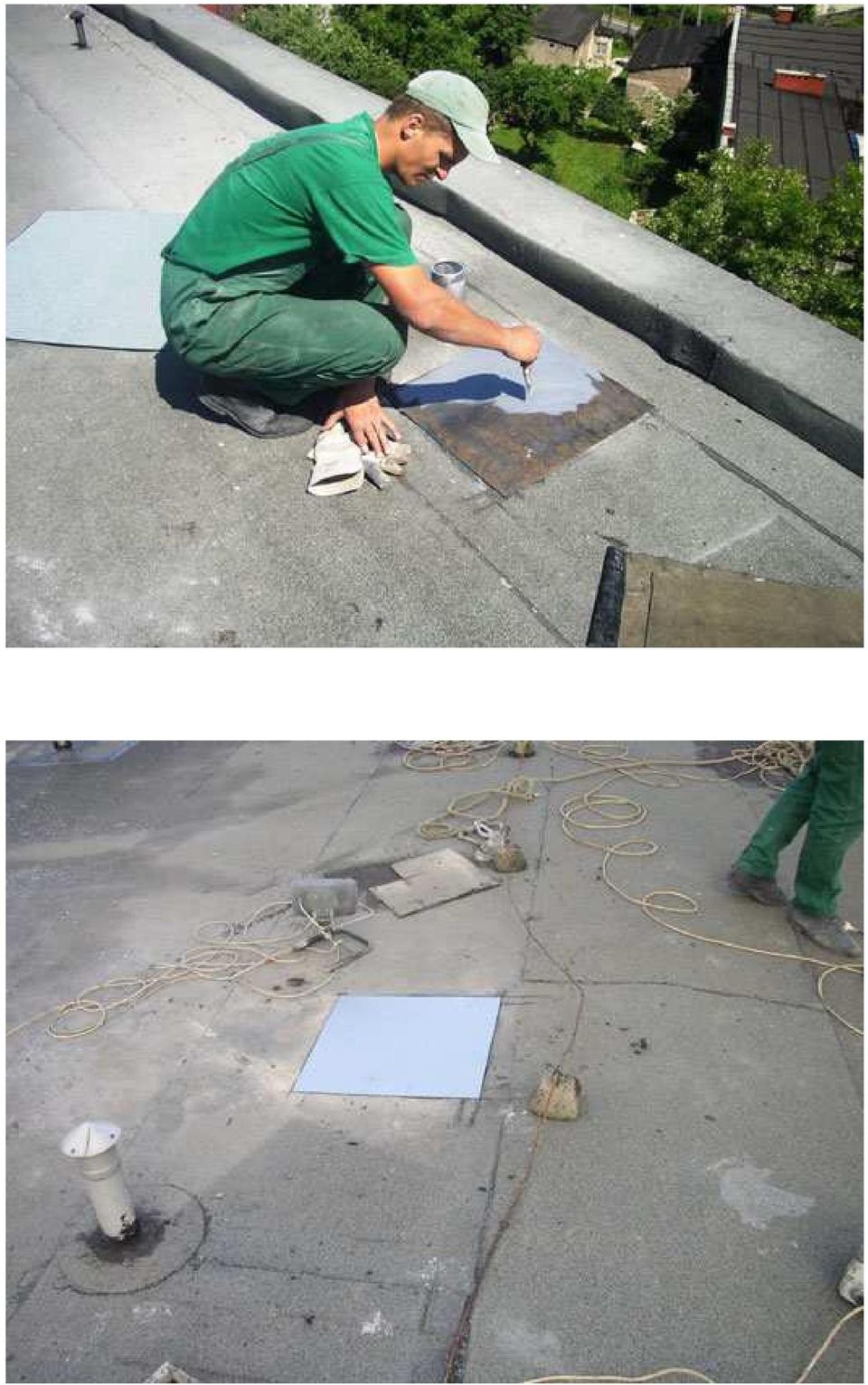

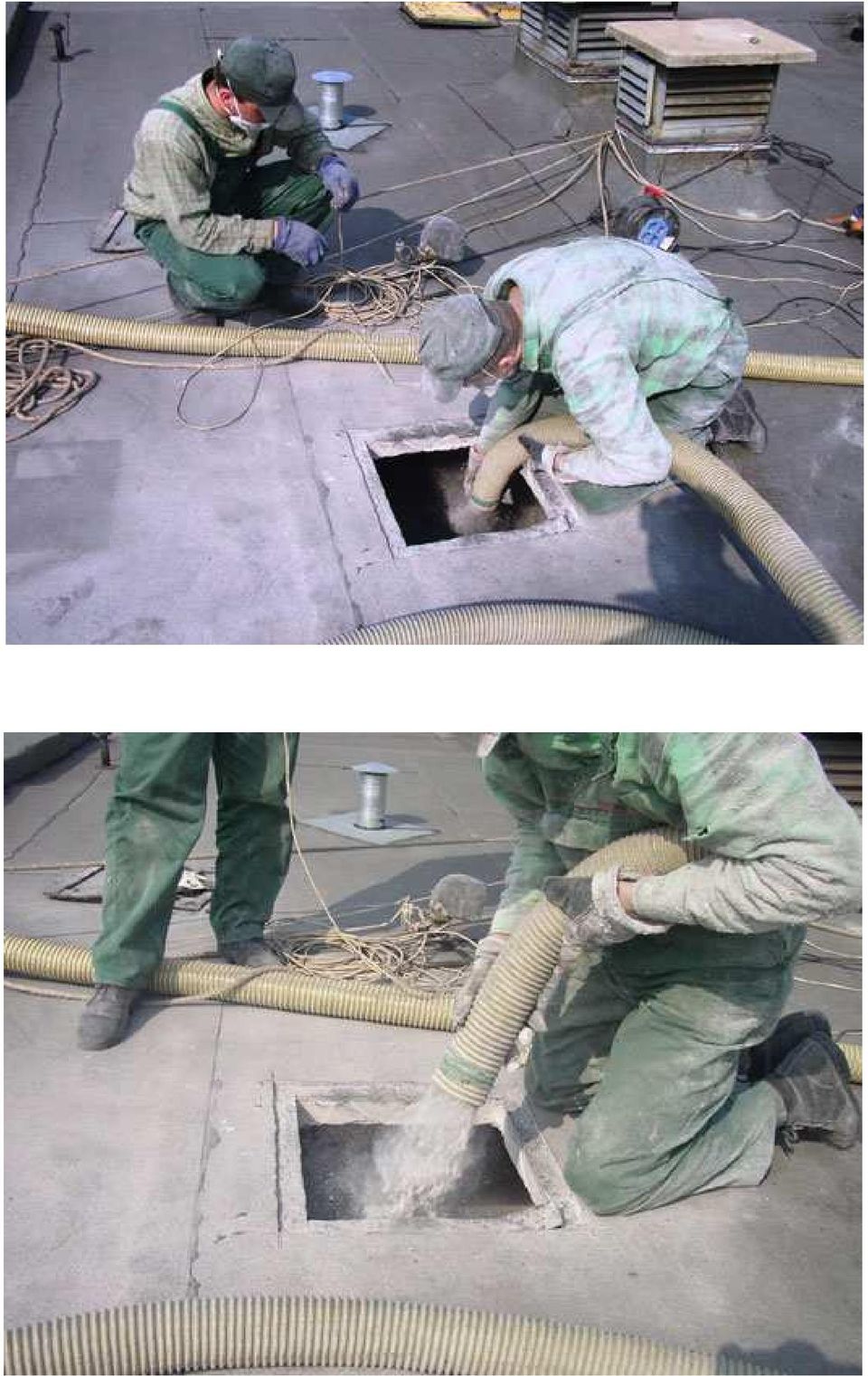

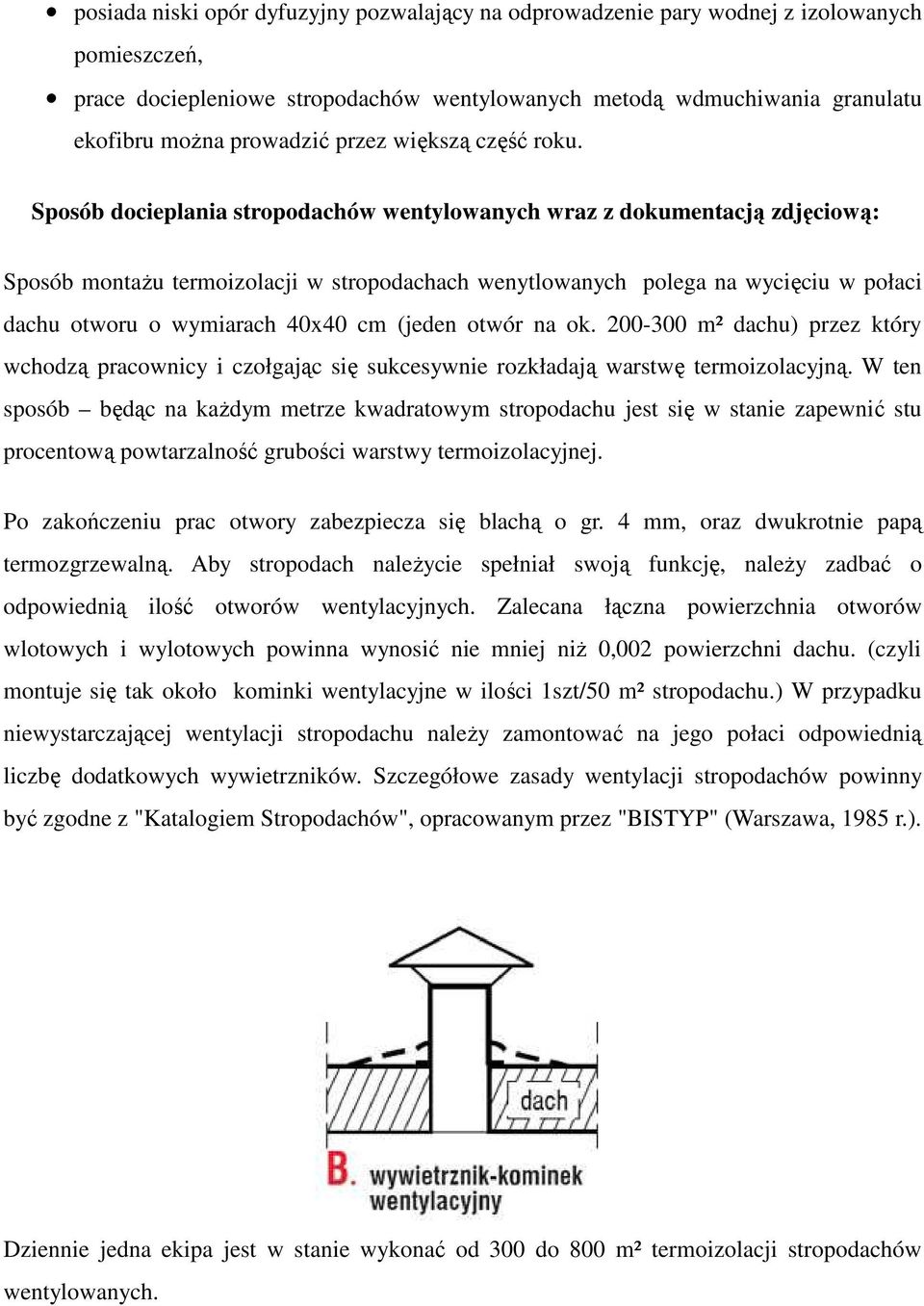

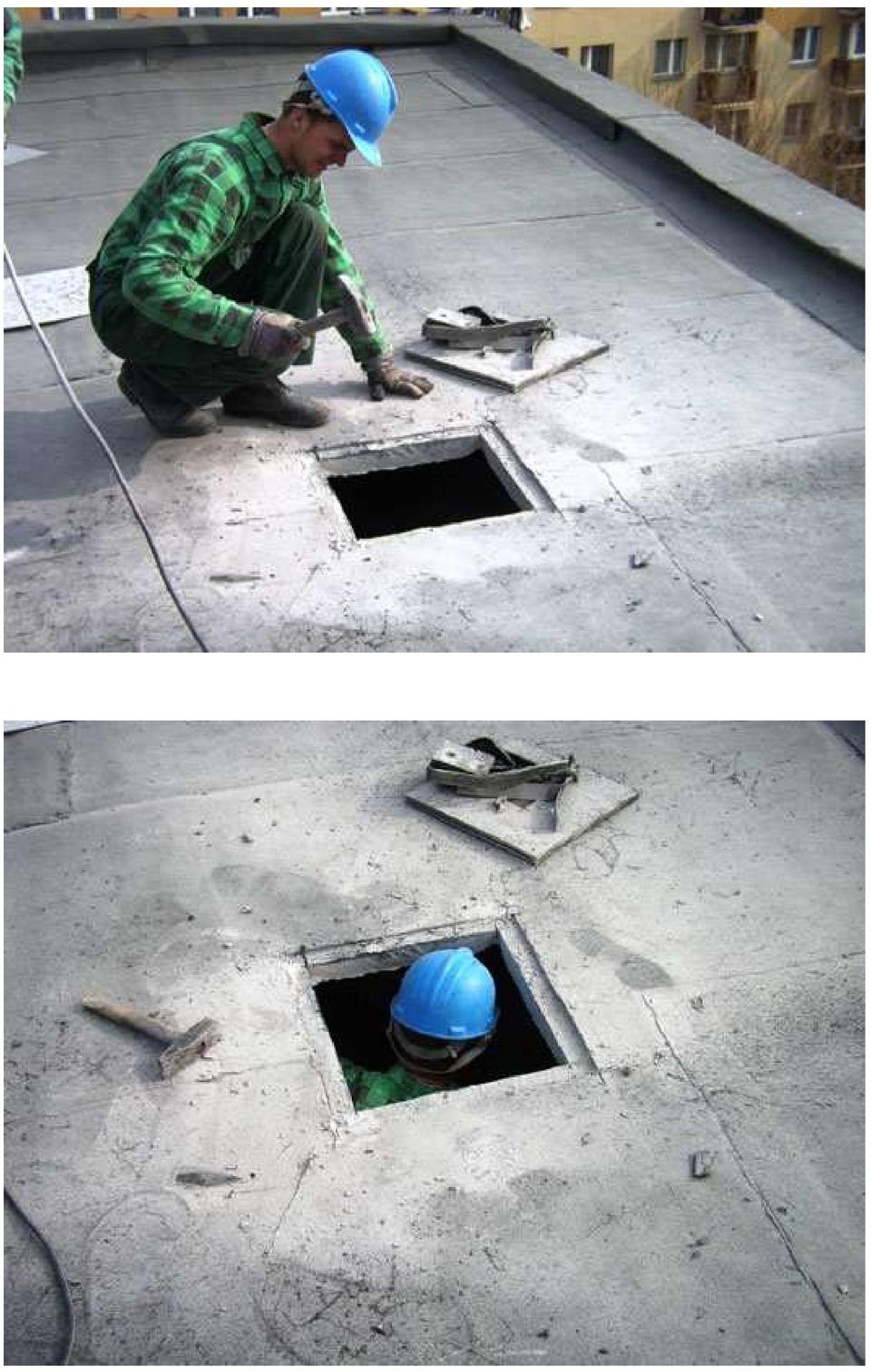

7 posiada niski opór dyfuzyjny pozwalający na odprowadzenie pary wodnej z izolowanych pomieszczeń, prace dociepleniowe stropodachów wentylowanych metodą wdmuchiwania granulatu ekofibru moŝna prowadzić przez większą część roku. Sposób docieplania stropodachów wentylowanych wraz z dokumentacją zdjęciową: Sposób montaŝu termoizolacji w stropodachach wenytlowanych polega na wycięciu w połaci dachu otworu o wymiarach 40x40 cm (jeden otwór na ok m² dachu) przez który wchodzą pracownicy i czołgając się sukcesywnie rozkładają warstwę termoizolacyjną. W ten sposób będąc na kaŝdym metrze kwadratowym stropodachu jest się w stanie zapewnić stu procentową powtarzalność grubości warstwy termoizolacyjnej. Po zakończeniu prac otwory zabezpiecza się blachą o gr. 4 mm, oraz dwukrotnie papą termozgrzewalną. Aby stropodach naleŝycie spełniał swoją funkcję, naleŝy zadbać o odpowiednią ilość otworów wentylacyjnych. Zalecana łączna powierzchnia otworów wlotowych i wylotowych powinna wynosić nie mniej niŝ 0,002 powierzchni dachu. (czyli montuje się tak około kominki wentylacyjne w ilości 1szt/50 m² stropodachu.) W przypadku niewystarczającej wentylacji stropodachu naleŝy zamontować na jego połaci odpowiednią liczbę dodatkowych wywietrzników. Szczegółowe zasady wentylacji stropodachów powinny być zgodne z "Katalogiem Stropodachów", opracowanym przez "BISTYP" (Warszawa, 1985 r.). Dziennie jedna ekipa jest w stanie wykonać od 300 do 800 m² termoizolacji stropodachów wentylowanych.

8

9

10

11

12

13

14

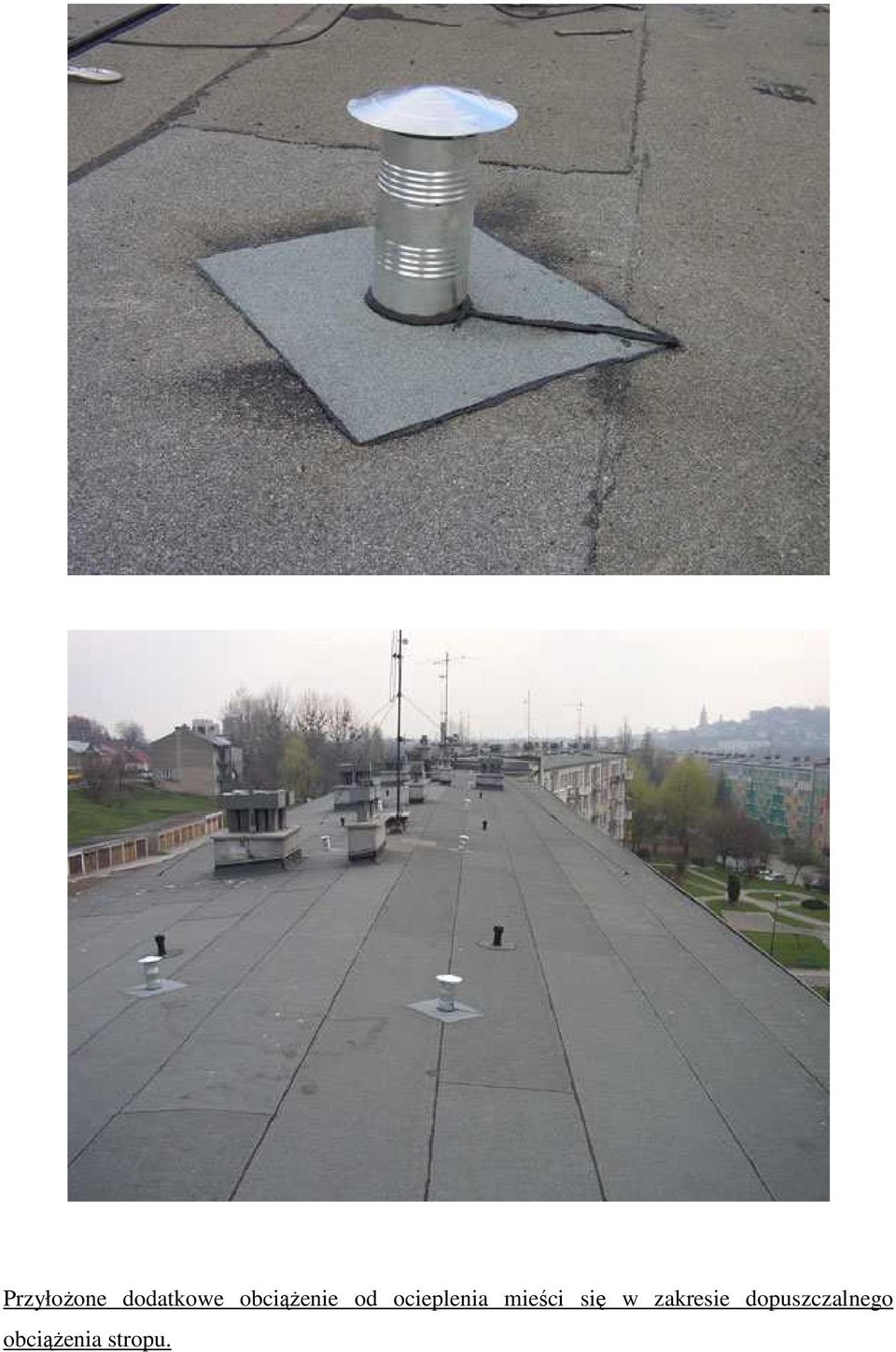

15 PrzyłoŜone dodatkowe obciąŝenie od ocieplenia mieści się w zakresie dopuszczalnego obciąŝenia stropu.

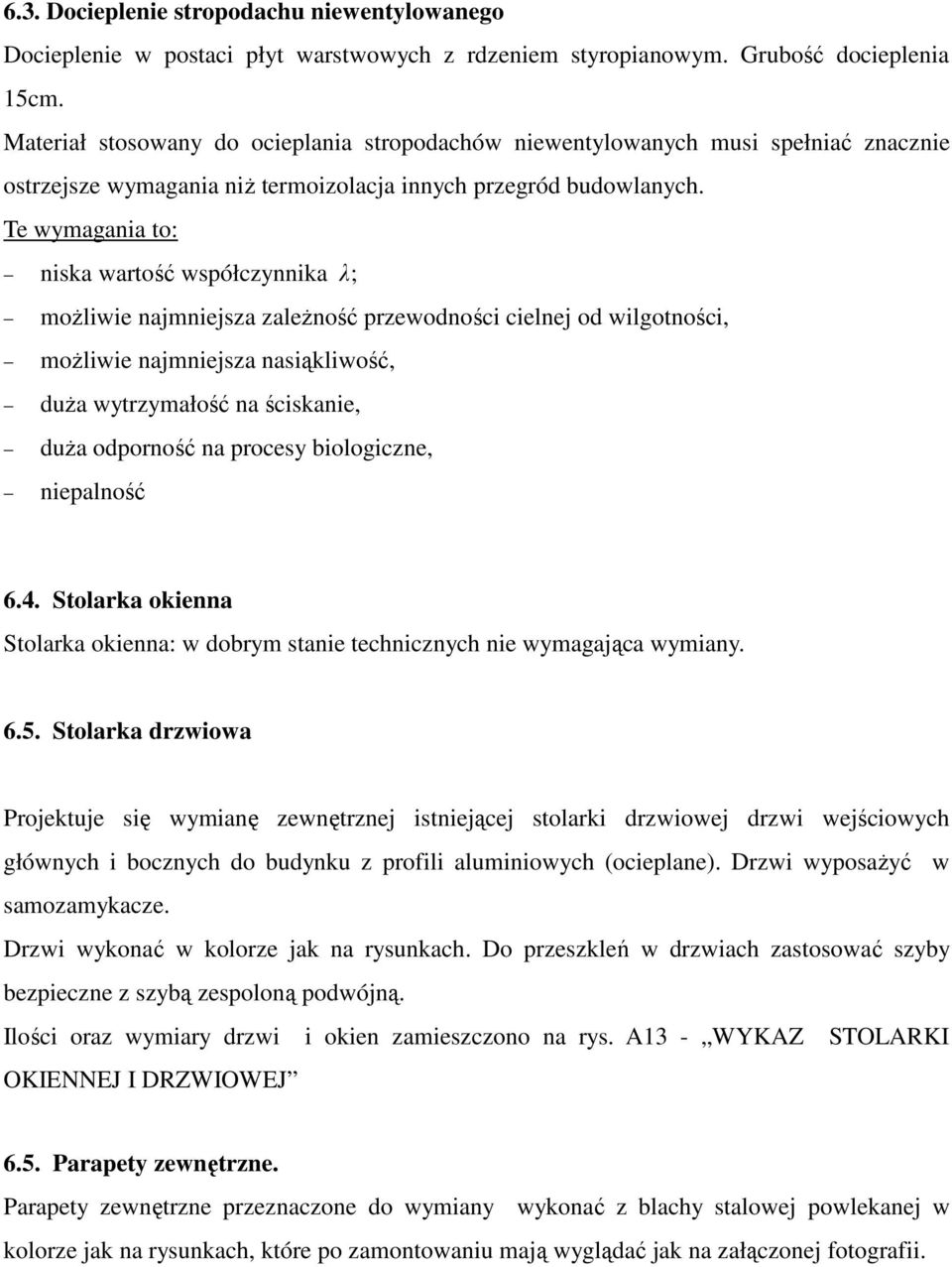

16 6.3. Docieplenie stropodachu niewentylowanego Docieplenie w postaci płyt warstwowych z rdzeniem styropianowym. Grubość docieplenia 15cm. Materiał stosowany do ocieplania stropodachów niewentylowanych musi spełniać znacznie ostrzejsze wymagania niŝ termoizolacja innych przegród budowlanych. Te wymagania to: niska wartość współczynnika λ; moŝliwie najmniejsza zaleŝność przewodności cielnej od wilgotności, moŝliwie najmniejsza nasiąkliwość, duŝa wytrzymałość na ściskanie, duŝa odporność na procesy biologiczne, niepalność 6.4. Stolarka okienna Stolarka okienna: w dobrym stanie technicznych nie wymagająca wymiany Stolarka drzwiowa Projektuje się wymianę zewnętrznej istniejącej stolarki drzwiowej drzwi wejściowych głównych i bocznych do budynku z profili aluminiowych (ocieplane). Drzwi wyposaŝyć w samozamykacze. Drzwi wykonać w kolorze jak na rysunkach. Do przeszkleń w drzwiach zastosować szyby bezpieczne z szybą zespoloną podwójną. Ilości oraz wymiary drzwi i okien zamieszczono na rys. A13 - WYKAZ STOLARKI OKIENNEJ I DRZWIOWEJ 6.5. Parapety zewnętrzne. Parapety zewnętrzne przeznaczone do wymiany wykonać z blachy stalowej powlekanej w kolorze jak na rysunkach, które po zamontowaniu mają wyglądać jak na załączonej fotografii.

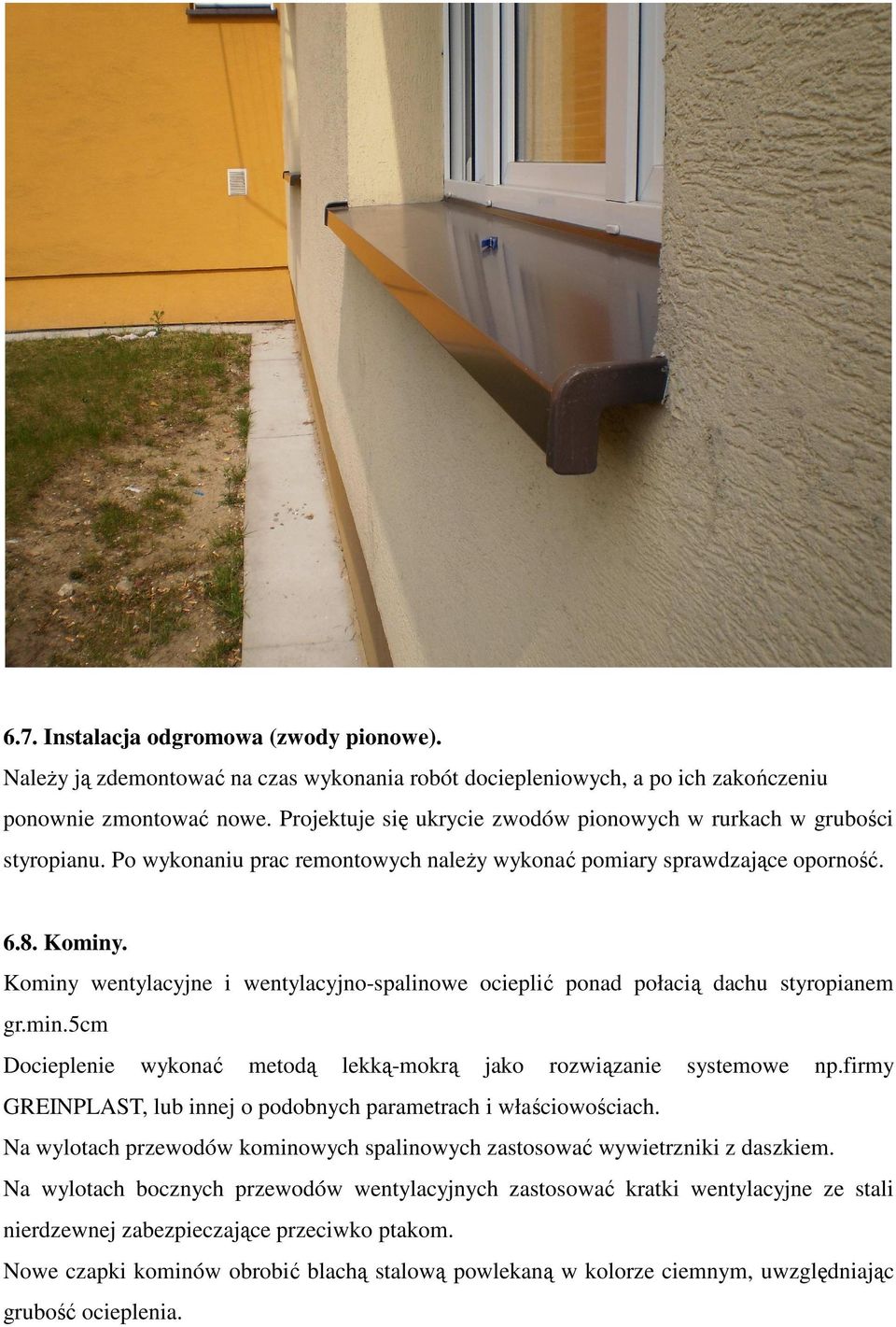

17 6.7. Instalacja odgromowa (zwody pionowe). NaleŜy ją zdemontować na czas wykonania robót dociepleniowych, a po ich zakończeniu ponownie zmontować nowe. Projektuje się ukrycie zwodów pionowych w rurkach w grubości styropianu. Po wykonaniu prac remontowych naleŝy wykonać pomiary sprawdzające oporność Kominy. Kominy wentylacyjne i wentylacyjno-spalinowe ocieplić ponad połacią dachu styropianem gr.min.5cm Docieplenie wykonać metodą lekką-mokrą jako rozwiązanie systemowe np.firmy GREINPLAST, lub innej o podobnych parametrach i właściowościach. Na wylotach przewodów kominowych spalinowych zastosować wywietrzniki z daszkiem. Na wylotach bocznych przewodów wentylacyjnych zastosować kratki wentylacyjne ze stali nierdzewnej zabezpieczające przeciwko ptakom. Nowe czapki kominów obrobić blachą stalową powlekaną w kolorze ciemnym, uwzględniając grubość ocieplenia.

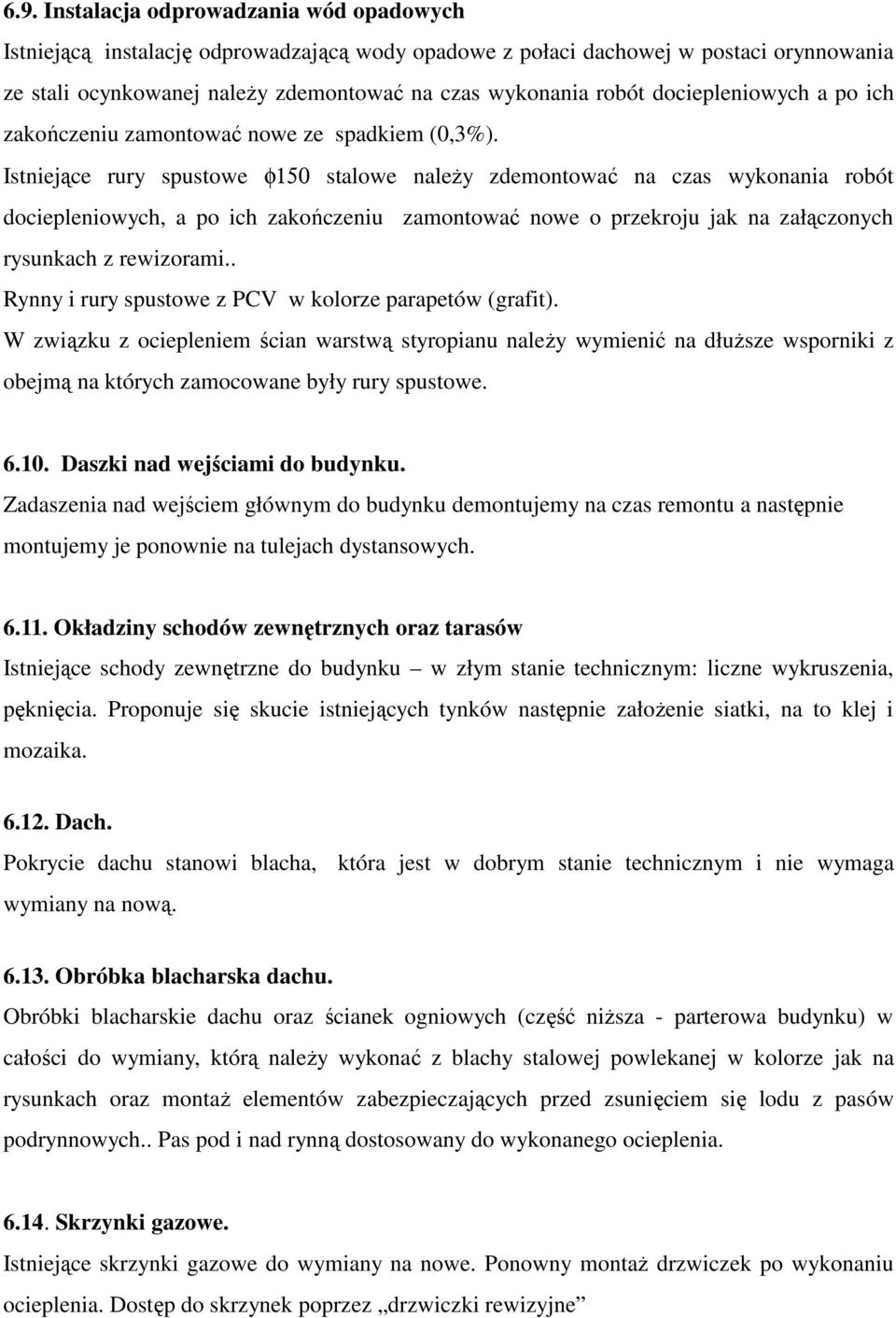

18 6.9. Instalacja odprowadzania wód opadowych Istniejącą instalację odprowadzającą wody opadowe z połaci dachowej w postaci orynnowania ze stali ocynkowanej naleŝy zdemontować na czas wykonania robót dociepleniowych a po ich zakończeniu zamontować nowe ze spadkiem (0,3%). Istniejące rury spustowe φ150 stalowe naleŝy zdemontować na czas wykonania robót dociepleniowych, a po ich zakończeniu zamontować nowe o przekroju jak na załączonych rysunkach z rewizorami.. Rynny i rury spustowe z PCV w kolorze parapetów (grafit). W związku z ociepleniem ścian warstwą styropianu naleŝy wymienić na dłuŝsze wsporniki z obejmą na których zamocowane były rury spustowe Daszki nad wejściami do budynku. Zadaszenia nad wejściem głównym do budynku demontujemy na czas remontu a następnie montujemy je ponownie na tulejach dystansowych Okładziny schodów zewnętrznych oraz tarasów Istniejące schody zewnętrzne do budynku w złym stanie technicznym: liczne wykruszenia, pęknięcia. Proponuje się skucie istniejących tynków następnie załoŝenie siatki, na to klej i mozaika Dach. Pokrycie dachu stanowi blacha, wymiany na nową. która jest w dobrym stanie technicznym i nie wymaga Obróbka blacharska dachu. Obróbki blacharskie dachu oraz ścianek ogniowych (część niŝsza - parterowa budynku) w całości do wymiany, którą naleŝy wykonać z blachy stalowej powlekanej w kolorze jak na rysunkach oraz montaŝ elementów zabezpieczających przed zsunięciem się lodu z pasów podrynnowych.. Pas pod i nad rynną dostosowany do wykonanego ocieplenia Skrzynki gazowe. Istniejące skrzynki gazowe do wymiany na nowe. Ponowny montaŝ drzwiczek po wykonaniu ocieplenia. Dostęp do skrzynek poprzez drzwiczki rewizyjne

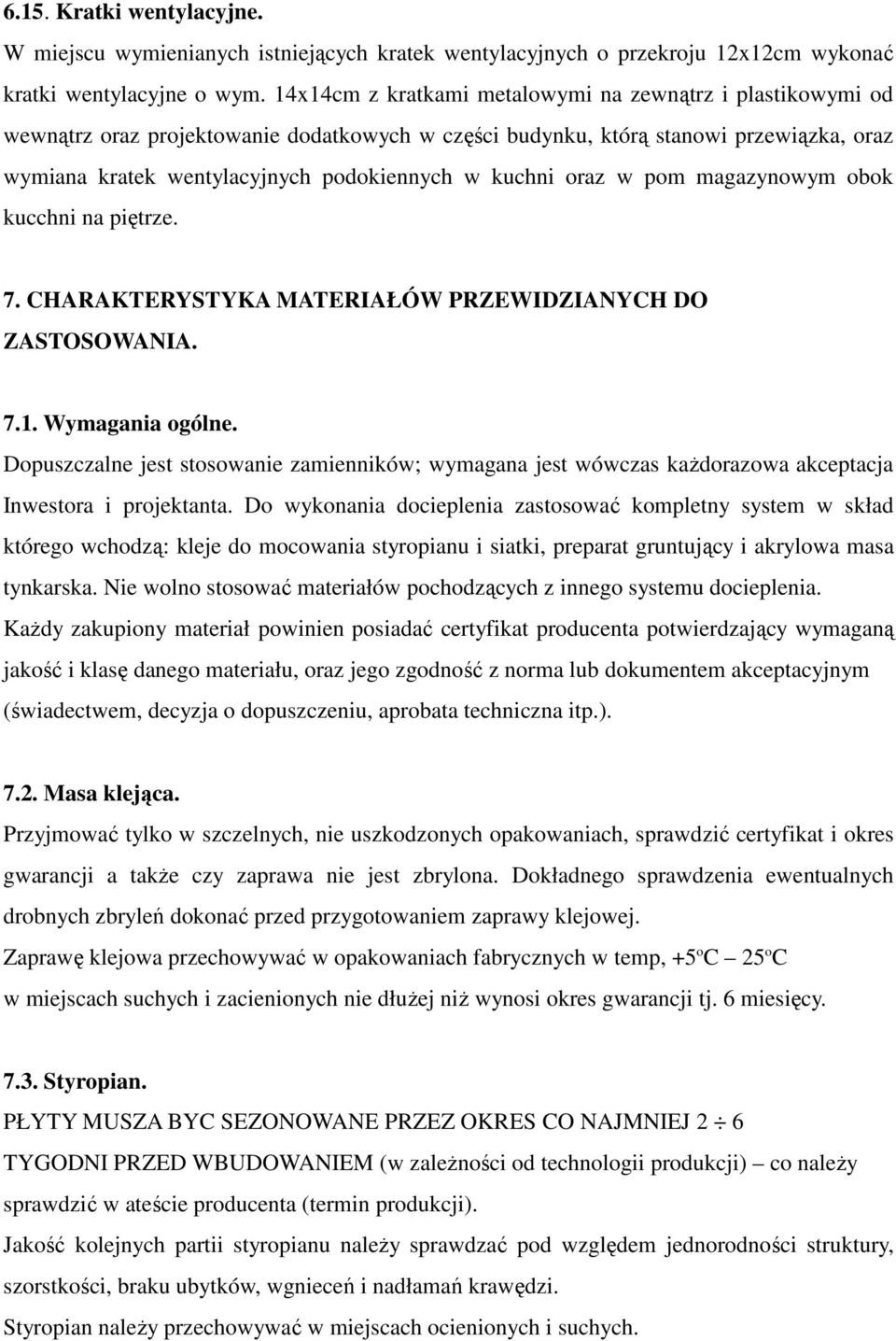

19 6.15. Kratki wentylacyjne. W miejscu wymienianych istniejących kratek wentylacyjnych o przekroju 12x12cm wykonać kratki wentylacyjne o wym. 14x14cm z kratkami metalowymi na zewnątrz i plastikowymi od wewnątrz oraz projektowanie dodatkowych w części budynku, którą stanowi przewiązka, oraz wymiana kratek wentylacyjnych podokiennych w kuchni oraz w pom magazynowym obok kucchni na piętrze. 7. CHARAKTERYSTYKA MATERIAŁÓW PRZEWIDZIANYCH DO ZASTOSOWANIA Wymagania ogólne. Dopuszczalne jest stosowanie zamienników; wymagana jest wówczas kaŝdorazowa akceptacja Inwestora i projektanta. Do wykonania docieplenia zastosować kompletny system w skład którego wchodzą: kleje do mocowania styropianu i siatki, preparat gruntujący i akrylowa masa tynkarska. Nie wolno stosować materiałów pochodzących z innego systemu docieplenia. KaŜdy zakupiony materiał powinien posiadać certyfikat producenta potwierdzający wymaganą jakość i klasę danego materiału, oraz jego zgodność z norma lub dokumentem akceptacyjnym (świadectwem, decyzja o dopuszczeniu, aprobata techniczna itp.) Masa klejąca. Przyjmować tylko w szczelnych, nie uszkodzonych opakowaniach, sprawdzić certyfikat i okres gwarancji a takŝe czy zaprawa nie jest zbrylona. Dokładnego sprawdzenia ewentualnych drobnych zbryleń dokonać przed przygotowaniem zaprawy klejowej. Zaprawę klejowa przechowywać w opakowaniach fabrycznych w temp, +5 o C 25 o C w miejscach suchych i zacienionych nie dłuŝej niŝ wynosi okres gwarancji tj. 6 miesięcy Styropian. PŁYTY MUSZA BYC SEZONOWANE PRZEZ OKRES CO NAJMNIEJ 2 6 TYGODNI PRZED WBUDOWANIEM (w zaleŝności od technologii produkcji) co naleŝy sprawdzić w ateście producenta (termin produkcji). Jakość kolejnych partii styropianu naleŝy sprawdzać pod względem jednorodności struktury, szorstkości, braku ubytków, wgnieceń i nadłamań krawędzi. Styropian naleŝy przechowywać w miejscach ocienionych i suchych.

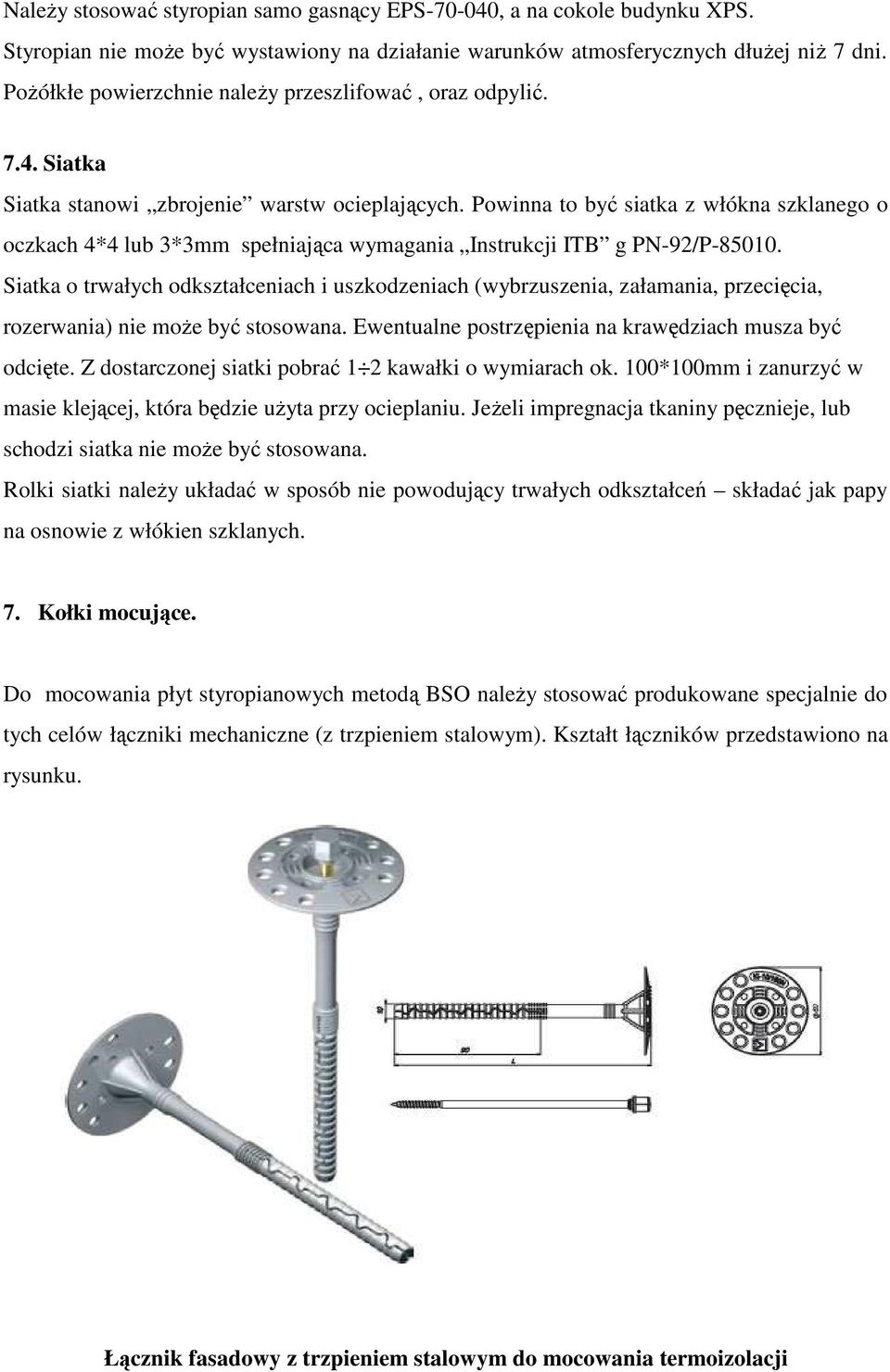

20 NaleŜy stosować styropian samo gasnący EPS , a na cokole budynku XPS. Styropian nie moŝe być wystawiony na działanie warunków atmosferycznych dłuŝej niŝ 7 dni. PoŜółkłe powierzchnie naleŝy przeszlifować, oraz odpylić Siatka Siatka stanowi zbrojenie warstw ocieplających. Powinna to być siatka z włókna szklanego o oczkach 4*4 lub 3*3mm spełniająca wymagania Instrukcji ITB g PN-92/P Siatka o trwałych odkształceniach i uszkodzeniach (wybrzuszenia, załamania, przecięcia, rozerwania) nie moŝe być stosowana. Ewentualne postrzępienia na krawędziach musza być odcięte. Z dostarczonej siatki pobrać 1 2 kawałki o wymiarach ok. 100*100mm i zanurzyć w masie klejącej, która będzie uŝyta przy ocieplaniu. JeŜeli impregnacja tkaniny pęcznieje, lub schodzi siatka nie moŝe być stosowana. Rolki siatki naleŝy układać w sposób nie powodujący trwałych odkształceń składać jak papy na osnowie z włókien szklanych. 7. Kołki mocujące. Do mocowania płyt styropianowych metodą BSO naleŝy stosować produkowane specjalnie do tych celów łączniki mechaniczne (z trzpieniem stalowym). Kształt łączników przedstawiono na rysunku. Łącznik fasadowy z trzpieniem stalowym do mocowania termoizolacji

21 Przyjmuje się, Ŝe w przypadku płyt styropianowych jest od 4-6 szt/m2. Przy ustaleniu długości łączników naleŝy wziąć pod uwagę głębokość zakotwienia, grubość starego tynku, warstwę kleju oraz grubość materiału termoizolacyjnego. W strefach brzegowych budynku, gdzie występują największe siły wywołane wiatrem tj. Od 1 do 2m od krawędzi, projekt ocieplenia powinien przewidywać zwiększoną ilość łączników Masa tynkarska akrylowa Przechowywać zgodnie z wytycznymi podanymi przez producenta Farby Przechowywać zgodnie z wytycznymi podanymi przez producenta. Stosować odpowiedni zestaw farb w zaleŝności od rodzaju palowanego podłoŝa. 8. Rozwiązania zasadniczych elementów wyposaŝenia budowlanoinstalacyjnego. Przyjęte w projekcie rozwiązania zasadniczych elementów wyposaŝenia budowlano -instalacyjnego zapewniają właściwe uŝytkowanie obiektu zgodnie z jego przeznaczeniem. -Roboty wykończeniowe. Wykonanie docieplenia elewacji budynku publicznego przedszkola z robotami wykończeniowymi do wykonania z pkt.5 7 niniejszego opisu. Współczynnik przewodności cieplnej λ dla materiału uŝytego do wykonania docieplenia nie moŝe przekraczać wartości -0.04W/mxK. Wszystkie elementy materiałów konstrukcyjnych i wykończeniowych zastosowane na budowie muszą posiadać niezbędne przepisami atesty i certyfikaty. -Instalacje i urządzenia budowlane: Sposób powiązania projektowanej instalacji obiektu budowlanego z sieciami zewnętrznymi: Instalacja wodociągowa budynku istniejąca (bez zmian). Instalacja elektryczna budynku (oświetlenia i siły) zasilana istniejącym przyłączem z sieci wiejskiej NN. Instalacja odgromowa zgodna z normą PN-IEC a). ZałoŜone parametry klimatu wewnętrznego: Temperatura pomieszczeń budynku przed i po dociepleniu nie mniej niŝ 20 0 C z urządzeń ogrzewczych, normowa zgodna z niniejszym projektem, przepisami i normami PN B i PN EN

22 b). Dobór i zwymiarowanie parametrów technicznych urządzeń grzewczych: W/g dołączonego projektu budowlanego remontu instalacji centralnego ogrzewania. 9. DANE O REJESTRZE ZABYTKÓW. Przedmiotowy budynek Publiczne Przedszkole nr 1 i nie podlega ochronie konserwatorskiej. nie jest wpisany do rejestru zabytków 10. WPŁYW OBIEKTU NA ŚRODOWISKO. Przedmiotowa inwestycja nie będzie stanowić zagroŝenia dla środowiska naturalnego ani zdrowia ludzi. Projektowane roboty budowlane w trakcie realizacji, w Ŝadnym stopniu nie wpłyną negatywnie na stan zieleni, powierzchnię ziemi, stan wód powierzchniowych i gruntowych. Dodatkową zaletą będzie ograniczenie promieniowania budynku przez wykonanie izolacji cieplnej na budynku. Przedmiotowy budynek nie będzieźródłem emisji czynników szkodliwych dla otoczenia, a w szczególności: hałasu, drgań, wibracji, promieniowania radioaktywnego. 11. CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU. Charakterystykę energetyczną obiektu budowlanego opracowano zgodnie z przepisami dotyczącymi metodologii obliczania charakterystyki energetycznej dla istniejącego budynku Inwestora według Audytu Energetycznego dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z 21 listopada 2008r, o wspaieraniu termomodernizacji i remontów w odrębnym opracowaniu z kwietnia 2012r MoŜliwe jest równieŝ wykorzystanie energii geotermalnej, wiatru oraz zdecentralizowanego systemu zaopatrzenia w energię poniewaŝ nie istnieje duŝe osłonięcie terenu działki Inwestora, a tym samym nie będą wysokie koszty instalacji geotermalnej oraz istnieje miejsce na pozostałym wolnym terenie działki, potrzebnym do montaŝu przedmiotowych instalacji. -Budynek Publicznego Przedszkola nr 1 w Ropczycach po dokonaniu projektowanego docieplenia będzie moŝna zaliczyć do energooszczędnych.

23 12. UWAGI KOŃCOWE : - Materiały budowlane winny posiadać wymagane atesty i odpowiadać normom. - Roboty budowlane i rzemieślnicze wykonać zgodnie z zasadami sztuki budowlanej oraz obowiązujący normami Opracował: mgr inŝ. arch. Rafał Owczarek upr. proj. nr A-01/02 mgr inŝ. arch. Kinga Zielińska upr. proj. nr RZ/A-06/2007 mgr inŝ. Witold Duszlak mgr inŝ. Grzegorz Buczek upr. proj. S-158/01 upr. proj. nr PDK/00/11/PWOS/11
