Remont z dociepleniem dachu w Miejskim Przedszkolu nr 21 OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

1 DZIAŁ II OPIS PRZEDMIOTU ZAMÓWIENIA Nazwa Zamówienia Adres Zamówienia Nazwa Zamawiającego : Wykonanie remontu i docieplenia dachu w Miejskim Przedszkolu nr 21 : ul. Reja 4, Płock : Urząd Miasta Płocka Adres Zamawiającego : Płock Pl. Stary Rynek 1 Opracował : Seweryn Adamkiewicz MAJ 2013 r. 1

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. Opis techniczny 1.1 Przedmiot zamówienia 1.2 Stan istniejący 1.3 Zakres robót 1.4 Technologia docieplenia stropodachu płytami z wełny mineralnej Paroc ROS Technologia wykonania docieplenia ścian zewnętrznych 1. Opis techniczny 1.1 Przedmiot zamówienia Przedmiotem niniejszego zamówienia jest wykonanie remontu dachu wraz z dociepleniem w Miejskim Przedszkolu nr 21. Obiekt zamówienia przedstawiają rysunki rys. nr 1 - Rzut dachu rys. nr 2 Obróbka murka ogniowego rys. nr 3 Detal osadzenia rynny po odcięciu gzymsu rys. nr 4 Obróbka narożnika ściany rys. nr 5 Osadzenie kratki wentylacyjnej w kominie rys. nr 6 Instalacja odgromowa Rys. nr 1 Rzut dachu 2

3 Rys. nr 2 obróbka murka ogniowego Rys. nr 3 Detal osadzenia rynny po odcięciu gzymsu 3

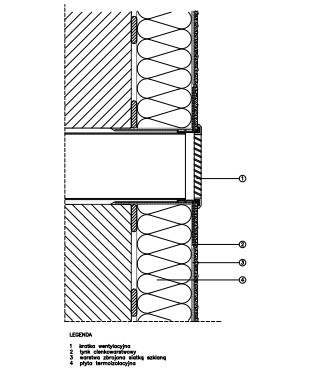

4 Rys. nr 4 Obróbka narożnika Rys. nr 5 Osadzenie kratki wentylacyjnej w kominie 4

5 Rys. nr 6 Instalacja odgromowa 1. 2 Stan istniejący Budynek przedszkola stanowi zwartą bryłę na rzucie prostokąta. Jest to budynek dwukondygnacyjny, częściowo podpiwniczony. Rodzaj konstrukcji - wielkoblokowa. Układ ścian podłużny. Konstrukcja ścian nośnych:piwnica beton gr. 24 i 30cm, parteru i pierwszej kondygnacji bloki grubości 24cm, ściany zewnętrzne ocieplone gazobetonem gr. 12cm odmiany 500, ściany osłonowe ściany podokienne z gazobetonu grubości 24cm odmiany 500. Konstrukcja dachu strop z płyt kanałowych gr. 24cm, wełna mineralna gr. 6cm, ścianki ażurowe, płytki korytkowe, 3x papa na lepiku. Dach dwuspadowy o spadku 5%. W trakcie oględzin i inwentaryzacji budynków nie stwierdzono usterek mających wpływ na bezpieczeństwo użytkowania obiektu. Nie stwierdzono uszkodzeń dyskwalifikujących obiekt pod kątem planowanej modernizacji. Zwiększenie obciążenia stropów jak również ścian projektowanym dociepleniem nie wpływa w sposób istotny na istniejący układ obciążeń. W trakcie oględzin budynku stwierdzono, zły stan gzymsu odkryte zbrojenie, ubytki w tynku. Wynika to ze złego stanu obróbek pod i nadrynnowych. Zaleca się skucie istniejącego gzymsu. 5

6 Stan poszczególnych elementów konstrukcyjnych budynków ustalono jako dobry zapewniający spełnienie wymagań podstawowych dotyczących: - bezpieczeństwa konstrukcji, bezpieczeństwa pożarowego, bezpieczeństwa użytkowania, odpowiednich warunków higienicznych i zdrowotnych oraz ochrony środowiska, a także zachowania interesów osób trzecich. 1.3 Zakres robót Projektuje się docieplenie stropodachu płytami z wełny mineralnej Paroc ROS 50 o wsp. λ= W/mK gr. 2x10cm. Zakres prac a) Roboty rozbiórkowe rozebranie czapek kominów skucie istniejącego gzymsu rozebranie istniejącego pokrycia dachu demontaż rynien i rur spustowych rozebranie obróbek blacharskich: attyki, pasów pod i nadrynnowych b) Remont kominów wykonanie nowych czapek kominowych z betonu B20 z dodatkiem wodoodpornym. Zbrojenie siatką z pręta fi 8 o oczkach 10cm uzupełnienie tynków cementowo-wapiennych gruntowanie kominów preparatem gruntującym przyklejenie siatki na ścianach kominów wykonanie tynków cienkowarstwowy silikatowych barwionych w masie obsadzenie kratek wentylacyjnych w otworach kominów c) Docieplenie dachu wymiana wyłazu dachowego wymiana wywiewek kanalizacyjnych wymiana wywietrzaków cylindrycznych montaż kształtownika (zimnogięty) startowego w okapie z blachy stalowej ocynkowanej gr. 1.5mm montaż ocieplenia dachu - płyty z wełny mineralnej gr. 2x10cm ocieplenie attyki pionowe z wełny gr. 10cm oraz od góry gr. 5cm oraz wykonanie przeciwspadków przy kominach montaż klinów z wełny mineralnej na styku płaszczyzn pion-poziom montaż papy termozgrzewalnej podkładowej w sposób mechaniczny za pomocą kołków montaż papy termozgrzewalnej wierzchniego krycia zgrzewanie wykonanie obróbek blacharskich z blachy stalowej powlekanej gr. 0.7mm attyk, pasów podrynnowych i nadrynnowych montaż rynien z blachy stalowej powlekanej w systemie 150/100 i podłączenie ich do istniejących rur spustowych ( zostaną one docelowo wymienione przy wykonywaniu docieplenia elewacji budynku ) wymiana czyszczaków żeliwnych na pcw wymiana instalacji odgromowej e) Docieplenie ścian W tym etapie prac przewiduje się docieplenie pasa wysokości 0,5 m na wysokości gzymsu oraz około 1,5 m przy murkach attyk. Ma to na celu uniknięcie przeróbek obróbek blacharskich na etapie wykonywania docieplenia ścian. Wykonana będzie tylko warstwa kleju zbrojona siatką bez warstwy fakturowej. Zostanie ona wykonana na etapie termomodernizacji obiektu. f) Wymiana instalacji odgromowej Jako zwody poziome i pionowe należy wykonać z Dfe Ø 8 ocynk., instalacje należy wykonać jako naprężającą. Ze względu na istniejące kominy przewidziano zastosowanie iglic. Zwody odprowadzające wykonane będą w rurkach ochronnych 6

7 niepalnych. Instalację wykonać wg załączonego rysunku. Wszystkie urządzenia wykonane z cz. przewodzących na dachu należy przyłączyć do instalacji odgromowej. Na etapie remontu i docieplenia dachu nie będą wymieniane zwody pionowe. 1.4 Technologia docieplenia stropodachu płytami z wełny mineralnej Paroc ROS50 Projektuje się docieplenie dachu wełną mineralną Paroc ROS 50 gr. 2x10cm wykończenie - 2xpapa termozgrzewalna. Przekrycie dachu w klasie RE15. Wełnę mineralną oraz papę podkładową należy mocować mechanicznie za pomocą kołków (połączenie teleskopowe z wkrętami samogwintującymi) do konstrukcyjnej części dachu. Minimalna ilość łączników w strefie środkowej 3sz./m2, w strefie brzegowej 6szt./m2, w strefie narożnikowej 9 szt./m2. Podczas montażu wełny nie można dopuścić do jej zawilgocenia, w przypadku wystąpienia takiej sytuacji należy zastosować kominki wentylacyjne umieszczone w najwyższym punkcie dachu. Przed montażem papy należy zamontować kliny z wełny mineralnej na styku powierzchni poziomych i pionowych ogniomurków, kominów itp. Papę należy wywinąć na ogniomurki oraz kominy. Na kominach wykonać mechanicznie nacięcia w tynku w celu włożenia w nie wywiniętej z połaci dachu papy termozgrzewalnej. Na końcu należy przymocować w miejscu połączenia listwę dociskową uszczelniając przestrzeń między kominem a listwą mrozoodpornym silikonem. I.5. Technologia wykonania docieplenia ścian zewnętrznych Projektuje się ocieplenie ścian metodą lekko-mokrą. System powinien posiadać odpowiednie atesty ITB. Metoda lekka-mokra polega na zamocowaniu zaprawą klejową i kołkami płyt styropianowych, szpachlowaniu ich powierzchni zaprawą zbrojoną siatką z włókna szklanego i pokrycia całości cienkowarstwowym tynkiem silikatowo-akrylowym. W skład systemu wchodzą następujące materiały: - zaprawa klejowa do przyklejania styropianu; - płyty ze styropianu EPS70 w metodzie BSO; - łączniki mechaniczne typu KDS; - zaprawa klejowa do wykonania warstwy zbrojonej siatką z włókna szklanego; - siatka z włókna szklanego (o gramaturze min. 145 g/m2); - preparat gruntujący do przygotowania podłoża pod tynki - dodatkowe akcesoria systemowe - listwy startowe, narożniki ochronne, taśmy uszczelniające oraz inne materiały do wykończenia miejsc szczególnych elewacji. 7
