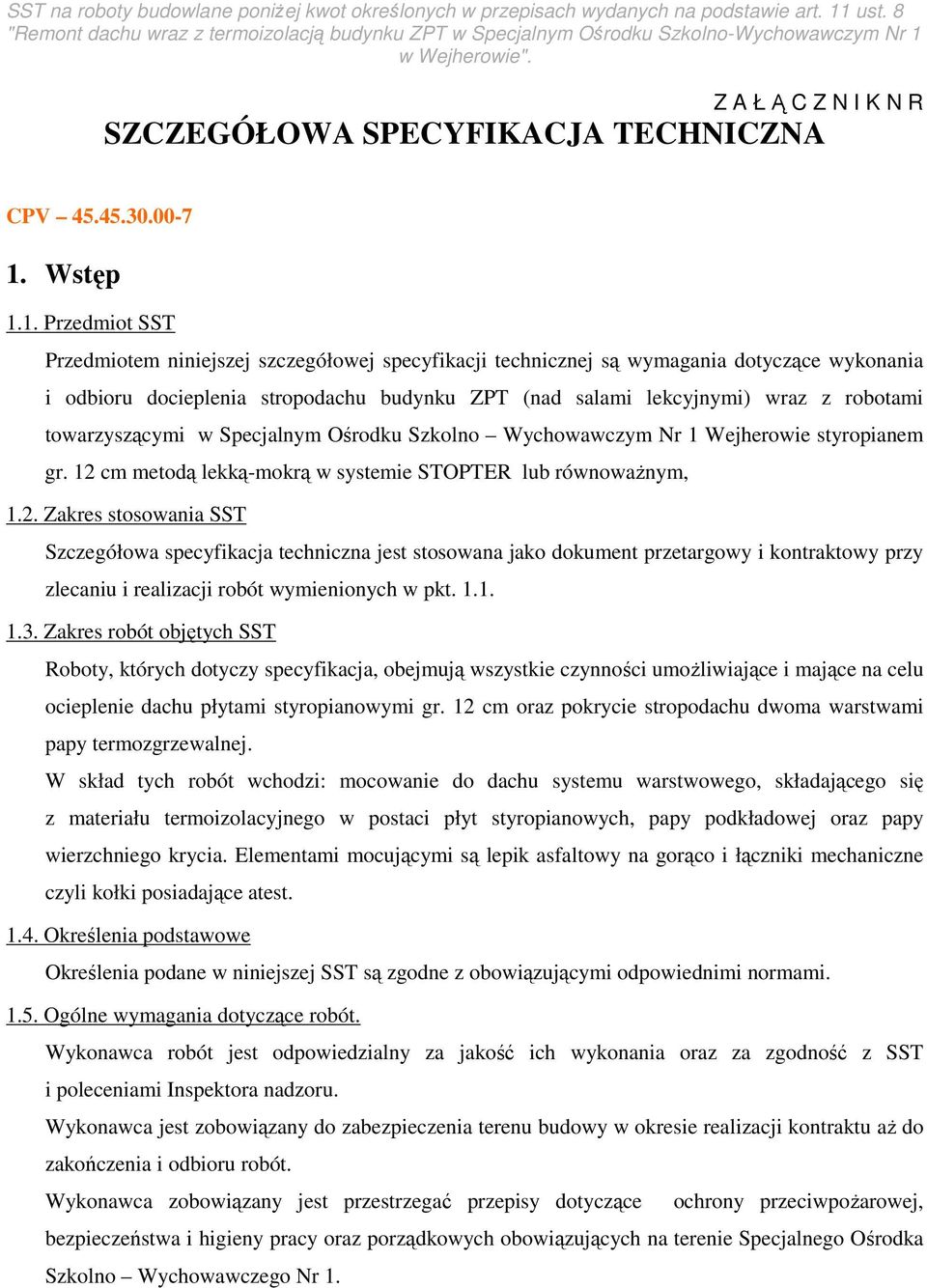

1 Z A Ł Ą C Z N I K N R SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA CPV Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru docieplenia stropodachu budynku ZPT (nad salami lekcyjnymi) wraz z robotami towarzyszącymi w Specjalnym Ośrodku Szkolno Wychowawczym Nr 1 Wejherowie styropianem gr. 12 cm metodą lekką-mokrą w systemie STOPTER lub równowaŝnym, 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umoŝliwiające i mające na celu ocieplenie dachu płytami styropianowymi gr. 12 cm oraz pokrycie stropodachu dwoma warstwami papy termozgrzewalnej. W skład tych robót wchodzi: mocowanie do dachu systemu warstwowego, składającego się z materiału termoizolacyjnego w postaci płyt styropianowych, papy podkładowej oraz papy wierzchniego krycia. Elementami mocującymi są lepik asfaltowy na gorąco i łączniki mechaniczne czyli kołki posiadające atest Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z SST i poleceniami Inspektora nadzoru. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie realizacji kontraktu aŝ do zakończenia i odbioru robót. Wykonawca zobowiązany jest przestrzegać przepisy dotyczące ochrony przeciwpoŝarowej, bezpieczeństwa i higieny pracy oraz porządkowych obowiązujących na terenie Specjalnego Ośrodka Szkolno Wychowawczego Nr 1.

1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru docieplenia stropodachu budynku ZPT (nad salami lekcyjnymi) wraz z robotami

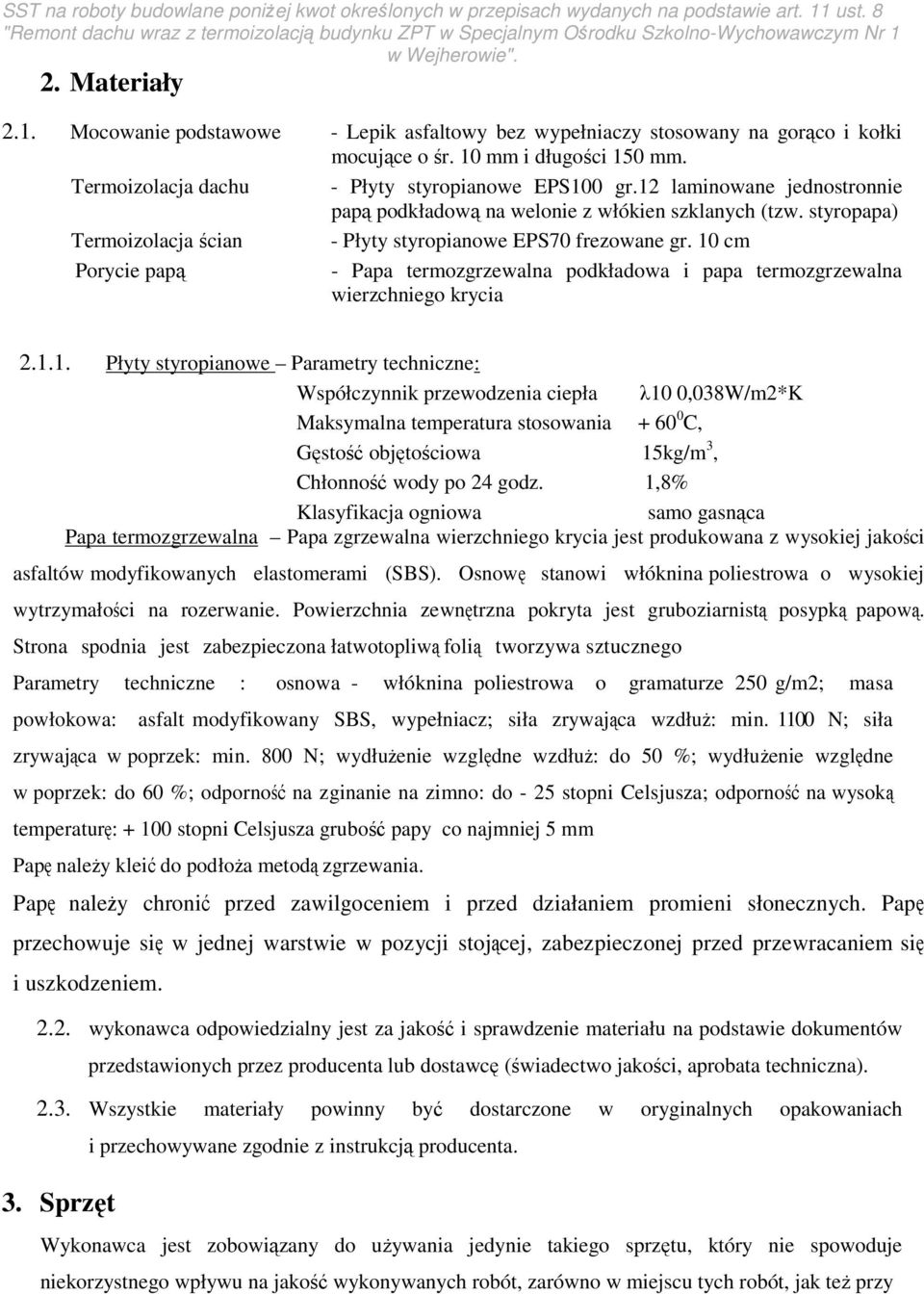

2 2. Materiały 2.1. Mocowanie podstawowe - Lepik asfaltowy bez wypełniaczy stosowany na gorąco i kołki mocujące o śr. 10 mm i długości 150 mm. Termoizolacja dachu - Płyty styropianowe EPS100 gr.12 laminowane jednostronnie papą podkładową na welonie z włókien szklanych (tzw. styropapa) Termoizolacja ścian - Płyty styropianowe EPS70 frezowane gr. 10 cm Porycie papą - Papa termozgrzewalna podkładowa i papa termozgrzewalna wierzchniego krycia Płyty styropianowe Parametry techniczne: Współczynnik przewodzenia ciepła λ10 0,038W/m2*K Maksymalna temperatura stosowania C, Gęstość objętościowa 15kg/m 3, Chłonność wody po 24 godz. 1,8% Klasyfikacja ogniowa samo gasnąca Papa termozgrzewalna Papa zgrzewalna wierzchniego krycia jest produkowana z wysokiej jakości asfaltów modyfikowanych elastomerami (SBS). Osnowę stanowi włóknina poliestrowa o wysokiej wytrzymałości na rozerwanie. Powierzchnia zewnętrzna pokryta jest gruboziarnistą posypką papową. Strona spodnia jest zabezpieczona łatwotopliwą folią tworzywa sztucznego Parametry techniczne : osnowa - włóknina poliestrowa o gramaturze 250 g/m2; masa powłokowa: asfalt modyfikowany SBS, wypełniacz; siła zrywająca wzdłuŝ: min N; siła zrywająca w poprzek: min. 800 N; wydłuŝenie względne wzdłuŝ: do 50 %; wydłuŝenie względne w poprzek: do 60 %; odporność na zginanie na zimno: do - 25 stopni Celsjusza; odporność na wysoką temperaturę: stopni Celsjusza grubość papy co najmniej 5 mm Papę naleŝy kleić do podłoŝa metodą zgrzewania. Papę naleŝy chronić przed zawilgoceniem i przed działaniem promieni słonecznych. Papę przechowuje się w jednej warstwie w pozycji stojącej, zabezpieczonej przed przewracaniem się i uszkodzeniem wykonawca odpowiedzialny jest za jakość i sprawdzenie materiału na podstawie dokumentów przedstawionych przez producenta lub dostawcę (świadectwo jakości, aprobata techniczna) Wszystkie materiały powinny być dostarczone w oryginalnych opakowaniach 3. Sprzęt i przechowywane zgodnie z instrukcją producenta. Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak teŝ przy

10 cm Porycie papą - Papa termozgrzewalna podkładowa i papa termozgrzewalna wierzchniego krycia 2.1.1. Płyty styropianowe Parametry techniczne: Współczynnik przewodzenia ciepła λ10 0,038W/m2*K Maksymalna temperatura stosowania + 60 0 C, Gęstość objętościowa 15kg/m 3, Chłonność wody po 24 godz.

3 wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. 4. Transport Materiały mogą być przewoŝone środkami transportu kołowego, z uwzględnieniem wielkości dostawy i zabezpieczeniem przed niekorzystnymi warunkami atmosferycznymi. Do transportu pionowego naleŝy uŝyć Ŝurawia przenośnego oraz transportu przewidzianego do tych robót i wyszczególnionego w poszczególnych pozycjach przedmiarowych. 5. Wykonanie robót 5.1. Ogólne warunki wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, wymaganiami Szczegółowej specyfikacji technicznej i polskim normami. Wykonawca odpowiada za jakość zastosowanych materiałów i wykonanych robót. Wykonawca będzie prowadził prace zgodnie z uzgodnionym harmonogramem prac oraz poleceniami inspektora nadzoru Wykonanie systemu dociepleń Roboty naleŝy wykonać zgodnie z wymaganiami systemowymi producenta - instrukcjami dotyczącymi wykonania systemu dociepleń, z uwzględnieniem dopuszczalnych warunków atmosferycznych oraz wytycznymi Inspektora Nadzoru 6. Kontrola jakości robót 6.1. Zasady kontroli jakości robót polega na sprawdzeniu zgodności ich wykonania z powołanymi. normami przedmiotowymi i wymaganiami specyfikacji technicznych. Kontrola ta przeprowadzana jest przez Inspektora Nadzoru Inwestorskiego: a) w odniesieniu do prac zanikających ( kontrola międzyoperacyjna ), b) w odniesieniu do właściwości wykonania całości omawianych robót ( kontrola końcowa ) Ocena jakości powinna obejmować: sprawdzenie jakości materiałów, sprawdzenie prawidłowości wykonania wszystkich kolejnych etapów systemowo określonych robót tj. kontrola przygotowania podłoŝa, kontrola jakości klejenia płyt izolacji termicznej, kontrola wykonania mocowania mechanicznego, kontrola wykonania warstwy zbrojonej, kontrola wykonania gruntowania powierzchni warstwy zbrojonej, kontrola wykonania warstwy

Do transportu pionowego naleŝy uŝyć Ŝurawia przenośnego oraz transportu przewidzianego do tych robót i wyszczególnionego w poszczególnych pozycjach przedmiarowych. 5. Wykonanie robót 5.1.

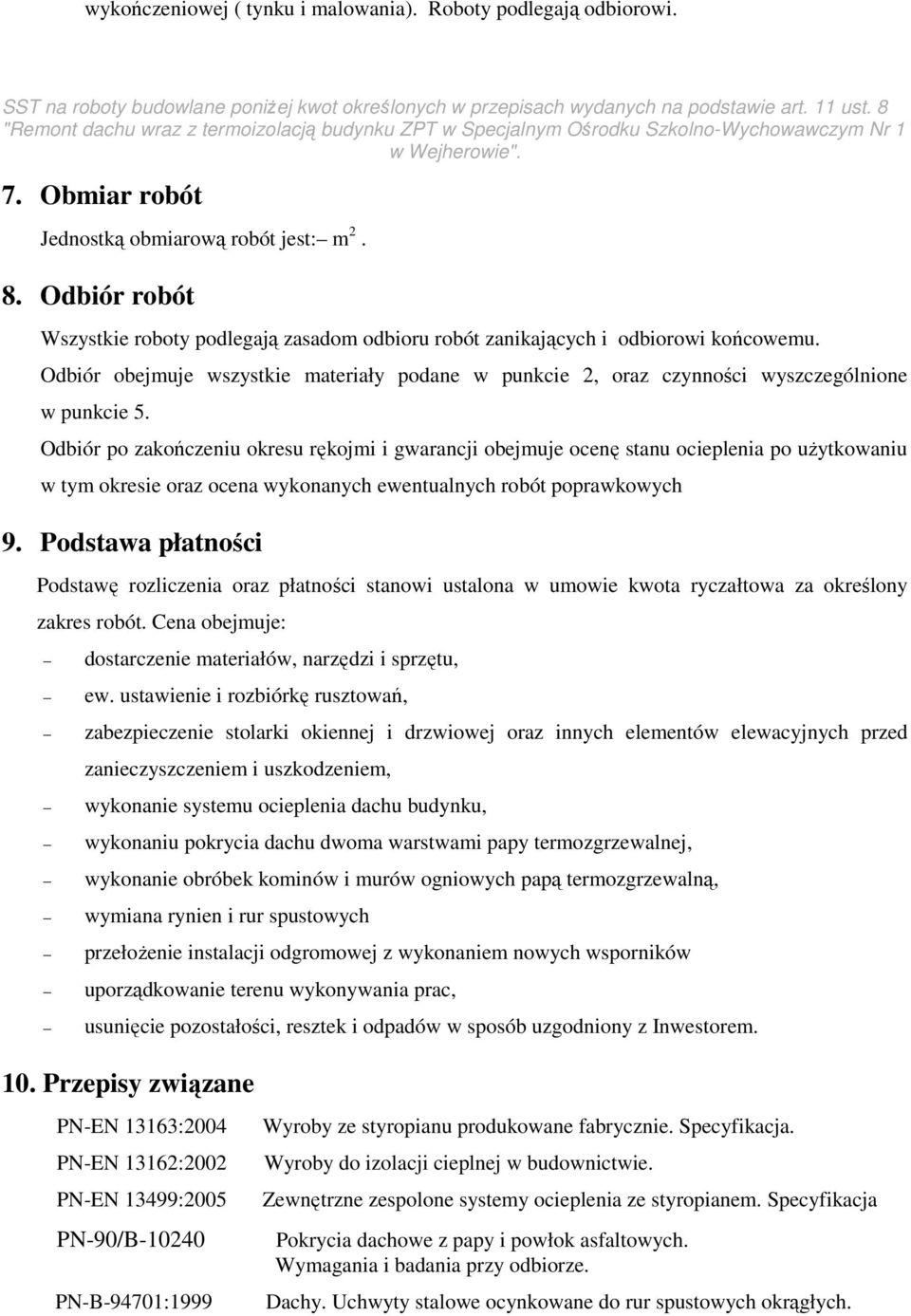

4 wykończeniowej ( tynku i malowania). Roboty podlegają odbiorowi. SST na roboty budowlane poniŝej kwot określonych w przepisach wydanych na podstawie art. 11 ust Obmiar robót Jednostką obmiarową robót jest: m Odbiór robót Wszystkie roboty podlegają zasadom odbioru robót zanikających i odbiorowi końcowemu. Odbiór obejmuje wszystkie materiały podane w punkcie 2, oraz czynności wyszczególnione w punkcie 5. Odbiór po zakończeniu okresu rękojmi i gwarancji obejmuje ocenę stanu ocieplenia po uŝytkowaniu w tym okresie oraz ocena wykonanych ewentualnych robót poprawkowych 9. Podstawa płatności Podstawę rozliczenia oraz płatności stanowi ustalona w umowie kwota ryczałtowa za określony zakres robót. Cena obejmuje: dostarczenie materiałów, narzędzi i sprzętu, ew. ustawienie i rozbiórkę rusztowań, zabezpieczenie stolarki okiennej i drzwiowej oraz innych elementów elewacyjnych przed zanieczyszczeniem i uszkodzeniem, wykonanie systemu ocieplenia dachu budynku, wykonaniu pokrycia dachu dwoma warstwami papy termozgrzewalnej, wykonanie obróbek kominów i murów ogniowych papą termozgrzewalną, wymiana rynien i rur spustowych przełoŝenie instalacji odgromowej z wykonaniem nowych wsporników uporządkowanie terenu wykonywania prac, usunięcie pozostałości, resztek i odpadów w sposób uzgodniony z Inwestorem. 10. Przepisy związane PN-EN 13163:2004 PN-EN 13162:2002 PN-EN 13499:2005 PN-90/B PN-B-94701:1999 Wyroby ze styropianu produkowane fabrycznie. Specyfikacja. Wyroby do izolacji cieplnej w budownictwie. Zewnętrzne zespolone systemy ocieplenia ze styropianem. Specyfikacja Pokrycia dachowe z papy i powłok asfaltowych. Wymagania i badania przy odbiorze. Dachy. Uchwyty stalowe ocynkowane do rur spustowych okrągłych.

Odbiór obejmuje wszystkie materiały podane w punkcie 2, oraz czynności wyszczególnione w punkcie 5.

5 11. Uwagi szczegółowe Roboty będą wykonywane na obiekcie czynnym. Oferent powinien przewidzieć utrudnienia wynikające z ruchu uŝytkowników, naleŝy rozwaŝyć równieŝ moŝliwość wykonywania niektórych prac w róŝnych godzinach jak równieŝ ograniczeń czasowych wykonywania niektórych robót. Przed przystąpieniem do prac i w trakcie ich wykonywania naleŝy wszystkie wymiary sprawdzić w naturze.

równieŝ moŝliwość wykonywania niektórych prac w róŝnych godzinach jak równieŝ ograniczeń
