CHARAKTERYSTYKA PRZEBUDOWANEGO USZKODZONEGOCHODNIKA. Zgodnie z wytycznymi programowymi projektowany do przebudowy chodnik

Transkrypt

1

2 CHARAKTERYSTYKA PRZEBUDOWANEGO USZKODZONEGOCHODNIKA 1.1.ZałoŜenia projektowe Zgodnie z wytycznymi programowymi projektowany do przebudowy chodnik powinien mieć następujące parametry : - chodnik dla pieszych w miejscu starego uszkodzonego chodnik dla pieszych, - nowa nawierzchnia chodnika z betonowej kostki brukowej gr. 6 cm, - szerokość chodnika w nawiązaniu do istniejącej szerokości, - rzędne niwelety nowej konstrukcji nawierzchni chodnika przyjąć w nawiązaniu do istniejących rzędnych starej nawierzchni chodnika, - długość remontowanego odcinka chodnika wraz ze schodami L= 166,15m, - schody dla pieszych w miejscu starych uszkodzonego schodów dla pieszych, - schody dla pieszych zaprojektować z betonowej kostki brukowej gr. 8 cm, - schody wyposaŝyć w podjazdy dla pieszych z wózkiem dziecięcym, - na przebudowanych schodach zamontować stalowe poręcze z rur, - zachować istniejące kratki wpustowe odwodnienia powierzchni chodnika przyjmując jedynie ich regulację, 1.2.Opis konstrukcjii wyposaŝenia obiektu - chodnika Lokalizacja obiektu Projektowana przebudowa chodnika dla pieszych zlokalizowana jest w miejscu istniejącego starego uszkodzonego chodnika, przy drodze powiatowej nr 3178D ( ul.szkolna ) w miejscowości Kamieniec Ząbkowicki, strona lewa. Początek odcinka przebudowy chodnika wraz ze schodami km7+348,85, koniec odcinka przebudowy chodnika km Długość remontowanego odcinka chodnika L=166,15 m.

3 Prace rozbiórkowe Teren prac naleŝy odpowiednio oznakować i zabezpieczyć. Wykonanie remontu istniejącego chodnika wraz ze schodami wymaga prac rozbiórkowych, naleŝy rozebrać uszkodzoneobustronne schody betonowe oraz nawierzchnię chodnika z betonowych płytek chodnikowych o wymiarze 35x35 cm, wraz z obrzeŝami. Przy schodach na końcu odcinka naleŝy rozebrać istniejącą rynnę ściekową z kostki kamiennej na skarpie odprowadzającą wody opadowe z jezdni do wpustu kanalizacji deszczowej w chodniku. Istniejącą kratkę wpustową w tym miejscu naleŝy zlikwidować- przenieść w miejsce nowej lokalizacji studzienki wpustowej. Zakończenia pozostałych rynien ściekowych naleŝy przełoŝyć na długości 0,50 m w nawiązaniu do niwelety nowej powierzchni chodnika z betonowej kostki brukowej. Na odcinku od schodów km 7+349,99 do przełamania niwelety km 7+395,80 oraz na odcinku od schodów km 7+508,76do przełamania niwelety km zaprojektowano nową konstrukcję podbudowy chodnika wynikającą z lokalnej korekty niwelety oraz występujących zapadnięć starej nawierzchni z płytek, świadczących o braku nośności. Materiał z rozbiórki gruz, nie nadający się do ponownego wbudowania, naleŝy wywieźć poza miejsce planowanego remontu muru, wg. wskazania Inwestora Konstrukcja schodów Konstrukcja schodów z obrzeŝy betonowych 8/30/100 cm osadzonych na betonowej ławie, nawierzchnia z betonowej kostki brukowej gr. 8 cm ułoŝonej na podsypce piaskowej gr. 5,0 cm. Podbudowa warstwa filtracyjna min. gr 10,0 cm, następnie warstwa zniesortukamiennego 0-32 mm gr. 10,0, zagęszczenie mechaniczne. Przy schodach wykonać podjazd dla pieszych z wózkiem dziecięcym o konstrukcji analogicznej jak konstrukcja schodów. Skrajny pas podstopnicy schodów kostki (przy

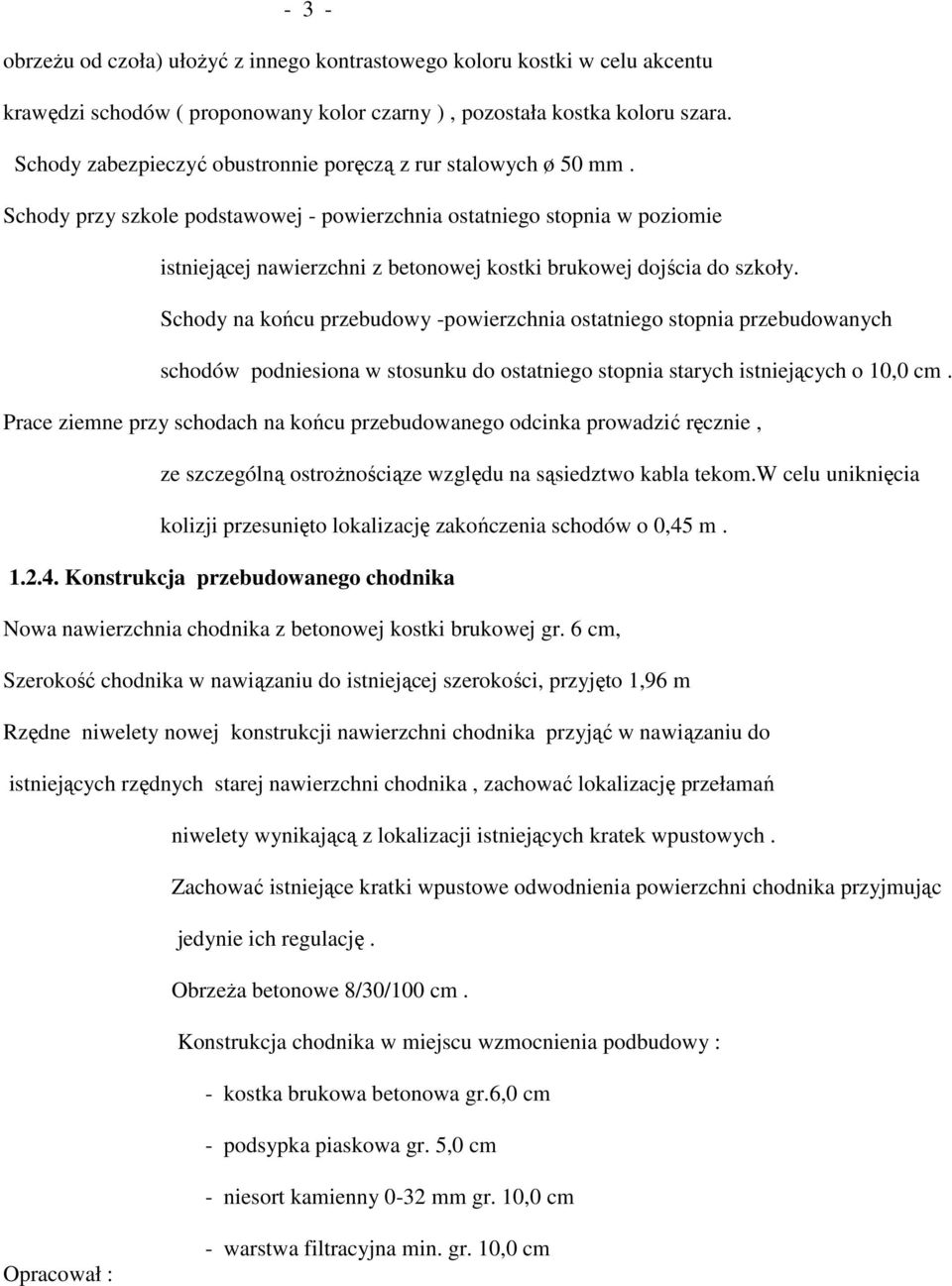

4 - 3 - obrzeŝu od czoła) ułoŝyć z innego kontrastowego koloru kostki w celu akcentu krawędzi schodów ( proponowany kolor czarny ), pozostała kostka koloru szara. Schody zabezpieczyć obustronnie poręczą z rur stalowych ø 50 mm. Schody przy szkole podstawowej - powierzchnia ostatniego stopnia w poziomie istniejącej nawierzchni z betonowej kostki brukowej dojścia do szkoły. Schody na końcu przebudowy -powierzchnia ostatniego stopnia przebudowanych schodów podniesiona w stosunku do ostatniego stopnia starych istniejących o 10,0 cm. Prace ziemne przy schodach na końcu przebudowanego odcinka prowadzić ręcznie, ze szczególną ostroŝnościąze względu na sąsiedztwo kabla tekom.w celu uniknięcia kolizji przesunięto lokalizację zakończenia schodów o 0,45 m Konstrukcja przebudowanego chodnika Nowa nawierzchnia chodnika z betonowej kostki brukowej gr. 6 cm, Szerokość chodnika w nawiązaniu do istniejącej szerokości, przyjęto 1,96 m Rzędne niwelety nowej konstrukcji nawierzchni chodnika przyjąć w nawiązaniu do istniejących rzędnych starej nawierzchni chodnika, zachować lokalizację przełamań niwelety wynikającą z lokalizacji istniejących kratek wpustowych. Zachować istniejące kratki wpustowe odwodnienia powierzchni chodnika przyjmując jedynie ich regulację. ObrzeŜa betonowe 8/30/100 cm. Konstrukcja chodnika w miejscu wzmocnienia podbudowy : - kostka brukowa betonowa gr.6,0 cm - podsypka piaskowa gr. 5,0 cm - niesort kamienny 0-32 mm gr. 10,0 cm Opracował : - warstwa filtracyjna min. gr. 10,0 cm

5

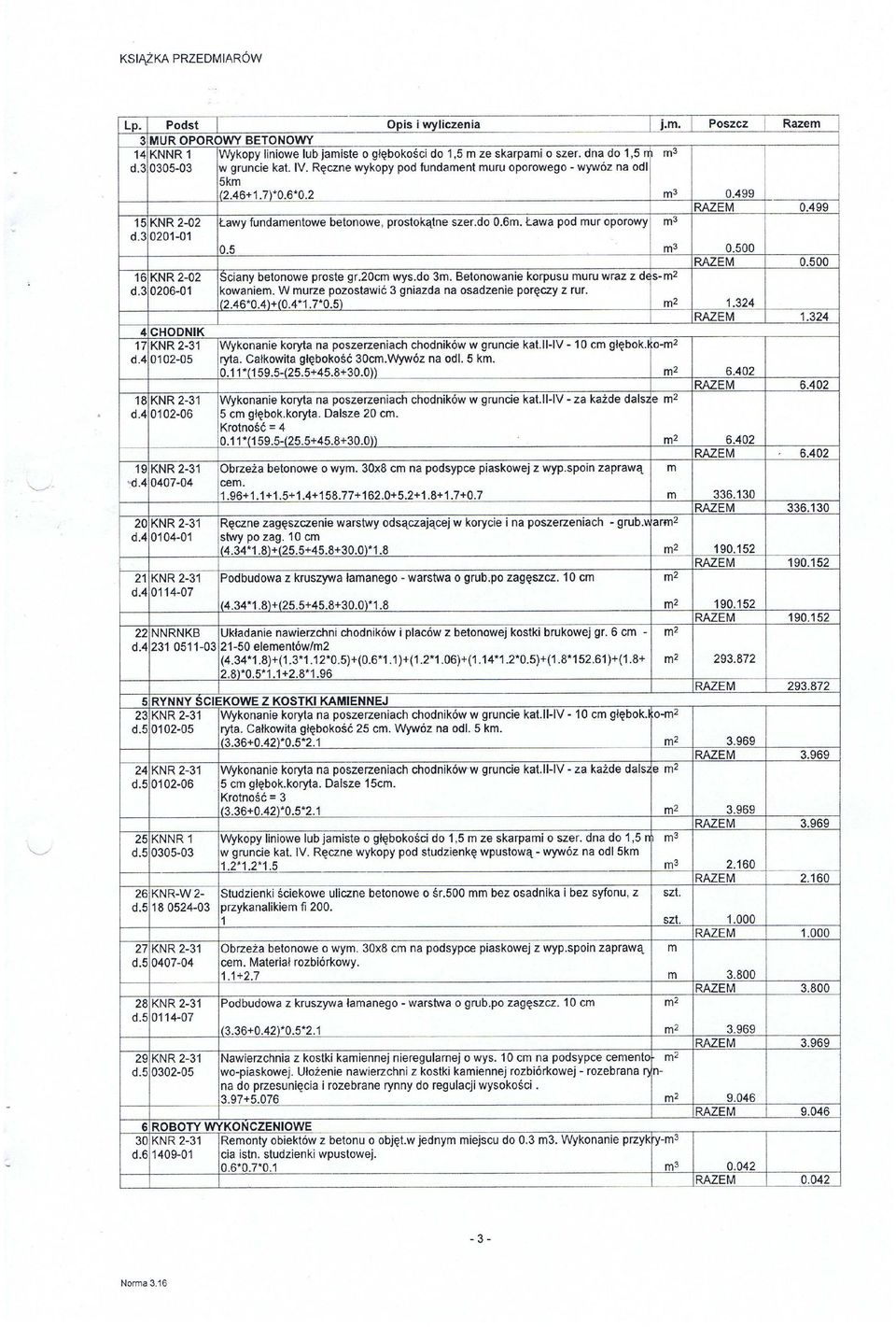

6

7

8

9

10

11

12
