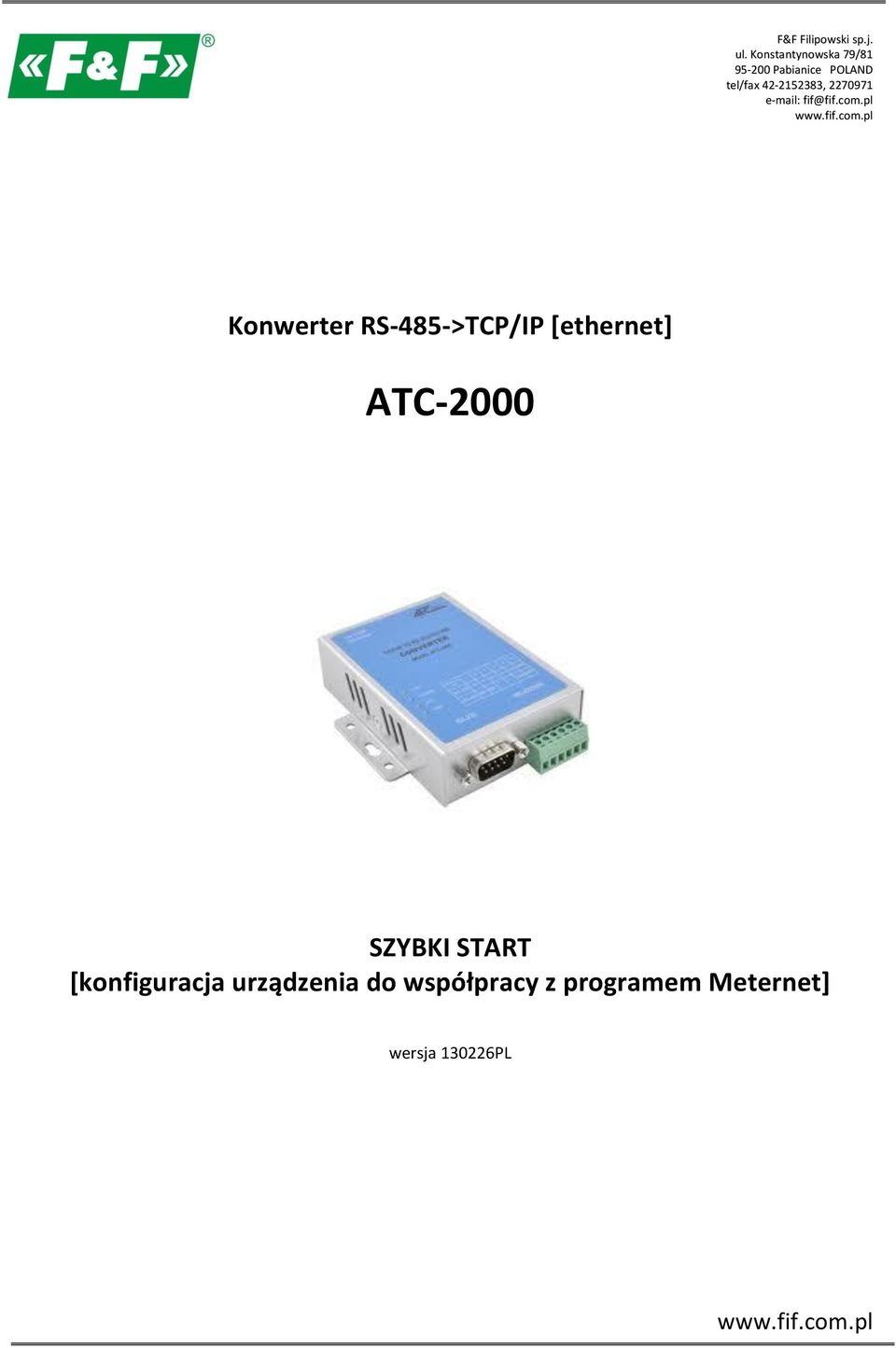

1 F&F Filipowski sp.j. ul. Konstantynowska 79/ Pabianice POLAND tel/fax , Konwerter RS-485->TCP/IP [ethernet] ATC-2000 SZYBKI START [konfiguracja urządzenia do współpracy z programem Meternet] wersja PL

2 PRZEZNACZENIE Konwerter umożliwiający dostęp do portu szeregowego (RS-232/422/485) z dowolnego komputera sieci lokalnej, a przy udostępnieniu IP w internecie również z każdego komputera na świecie, podłączonego do Internetu. Pełni on również rolę serwera portów szeregowych. Komunikacja odbywa się za pomocą protokołów TCP, UDP, DHCP i innych. Dostępne oprogramowanie umożliwia utworzenie w komputerze PC wirtualnego portu szeregowego i dostęp do szeregowego interfejsu konwertera ATC-2000 dołączonego w dowolnym miejscu sieci, tak jak do lokalnego portu COM tego komputera. Po stronie interfejsów RS-232/422/485 prędkośd transmisji wynosi nawet 230,4 KBPS. Jednocześnie konwerter ten charakteryzuje się szerokim zakresem zasilania: 9-24 VDC. CECHY CHARAKTERYSTYCZNE gniazdo DB-9 męskie od strony RS zaciskowy terminal dla RS-422/485 oraz zasilania gniazdo RJ-45 Ethernet wirtualny port szeregowy dla Windows OS prędkośd transmisji do 230,4 KBPS obsługa protokołów TCP/IP, UDP, DHCP, PPPoE, Dynamic DNS zasilanie 9-24 VDC łatwy montaż zastosowanie m.in. w systemach SCADA, CNC, medycynie, fabrykach, automatyce przemysłowej i budynkowej KONSTRUKCJA Konwerter: RS-232/422/485 -> TCP/IP Przyłącza: RS-232 DB9 male RS-422/485 zaciski śrubowe 1,0mm2 Ethernet RJ45 Wskaźniki LED: Link sygnalizacja połączenia ethernet *led zielona+ 10M/100M sygnalizacja prędkości połączenia, led zielona dla prędkości 100Mb/sek ACT sygnalizacja wymiany danych PWR zasilanie 9-24VDC [ mA] Wymiary: WxHxD [mm] 84x105x26-2 -

Dostępne oprogramowanie umożliwia utworzenie w komputerze PC wirtualnego portu szeregowego i dostęp do szeregowego interfejsu konwertera ATC-2000 dołączonego w dowolnym miejscu sieci, tak jak do

PODŁĄCZENIE Konfiguracja 1 (Straight) Podłączenie do sieci lokalnej poprzez switch. Konfiguracja 2 (Cross-Over) Podłączenie bezpośrednie do PC. KOMUNIKACJA 1.

2. Skonfiguruj połączenie sieciowe na PC Panel Sterowania -> Centrum sieci i udostępnienia -> Połączenia lokalne -> -> -> Ustawienia PC: Adres IP: 192.168.168.1 do 254 Maska podsieci: 255.

3 PODŁĄCZENIE Konfiguracja 1 (Straight) Podłączenie do sieci lokalnej poprzez switch. Konfiguracja 2 (Cross-Over) Podłączenie bezpośrednie do PC. KOMUNIKACJA 1. Wybierz sposób podłączenia konwertera - konfiguracja 1 lub Skonfiguruj połączenie sieciowe na PC Panel Sterowania -> Centrum sieci i udostępnienia -> Połączenia lokalne -> -> -> Ustawienia PC: Adres IP: do 254 Maska podsieci: Adres IP konwertera: Otwórz przeglądarkę internetową i wpisz adres konwertera Akceptuj ENTER. 4. Otworzy się okno logowania. Podad domyślne ustawienia użytkownika i hasła. User: admin Password: admin 5. W oknie przeglądarki otworzy sie interfejs konfiguracji konwertera - 3 -

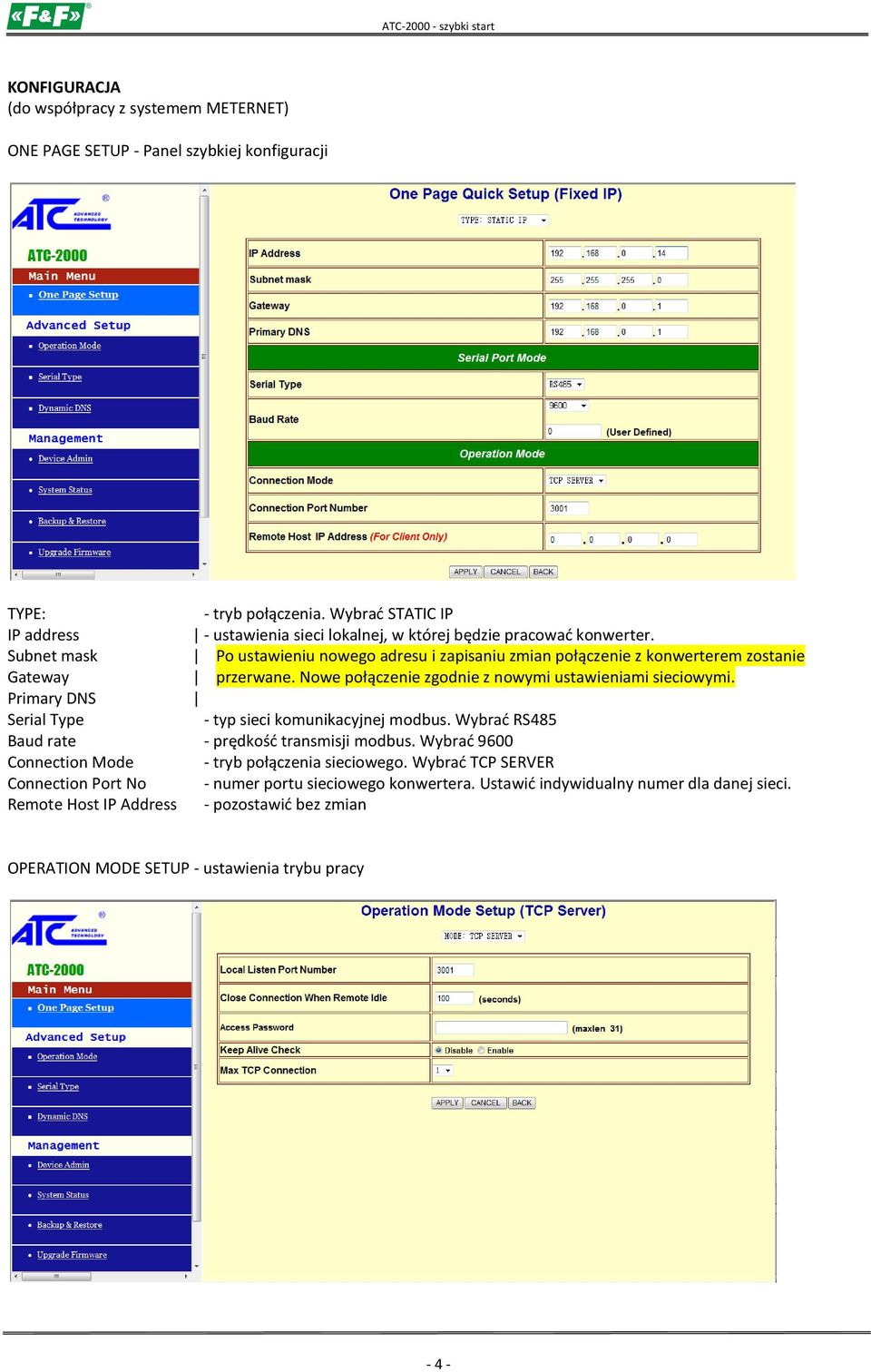

4 KONFIGURACJA (do współpracy z systemem METERNET) ONE PAGE SETUP - Panel szybkiej konfiguracji TYPE: - tryb połączenia. Wybrad STATIC IP IP address - ustawienia sieci lokalnej, w której będzie pracowad konwerter. Subnet mask Po ustawieniu nowego adresu i zapisaniu zmian połączenie z konwerterem zostanie Gateway przerwane. Nowe połączenie zgodnie z nowymi ustawieniami sieciowymi. Primary DNS Serial Type - typ sieci komunikacyjnej modbus. Wybrad RS485 Baud rate - prędkośd transmisji modbus. Wybrad 9600 Connection Mode - tryb połączenia sieciowego. Wybrad TCP SERVER Connection Port No - numer portu sieciowego konwertera. Ustawid indywidualny numer dla danej sieci. Remote Host IP Address - pozostawid bez zmian OPERATION MODE SETUP - ustawienia trybu pracy - 4 -

Subnet mask Po ustawieniu nowego adresu i zapisaniu zmian połączenie z konwerterem zostanie Gateway przerwane. Nowe połączenie zgodnie z nowymi ustawieniami sieciowymi.

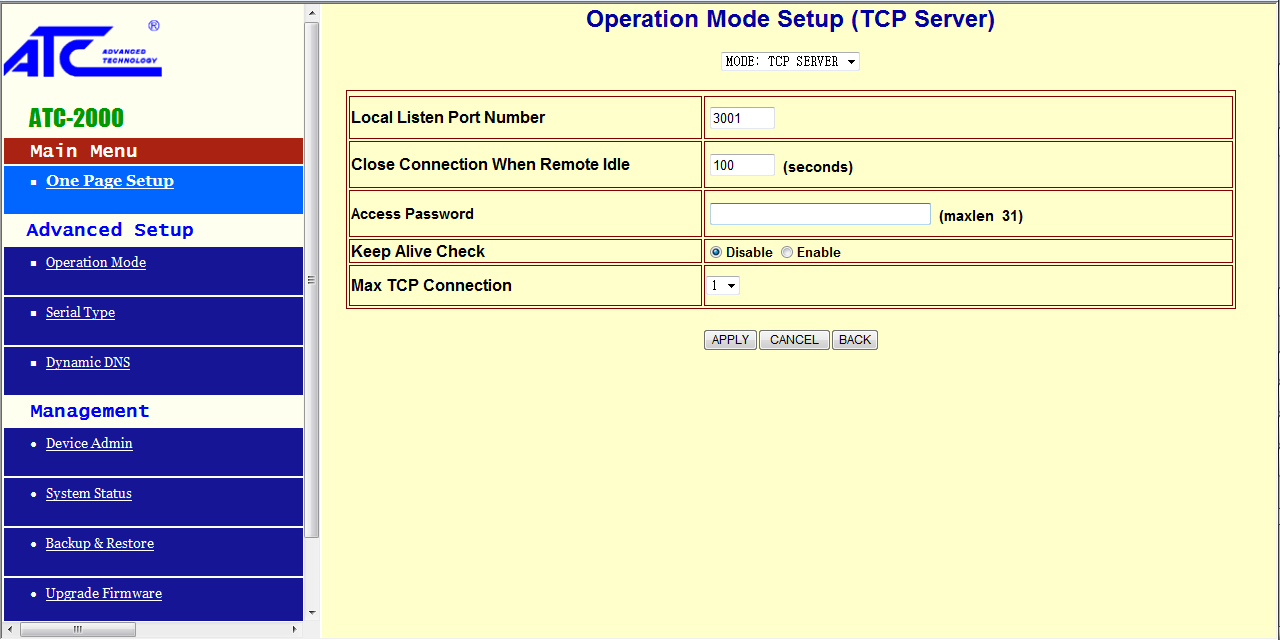

MODE - tryb połączenia sieciowego. Wybrad TCP SERVER. Local Listen Port - numer portu sieciowego konwertera. Ustawid indywidualny numer dla danej sieci. Pozostałe ustawienia bez zmian.

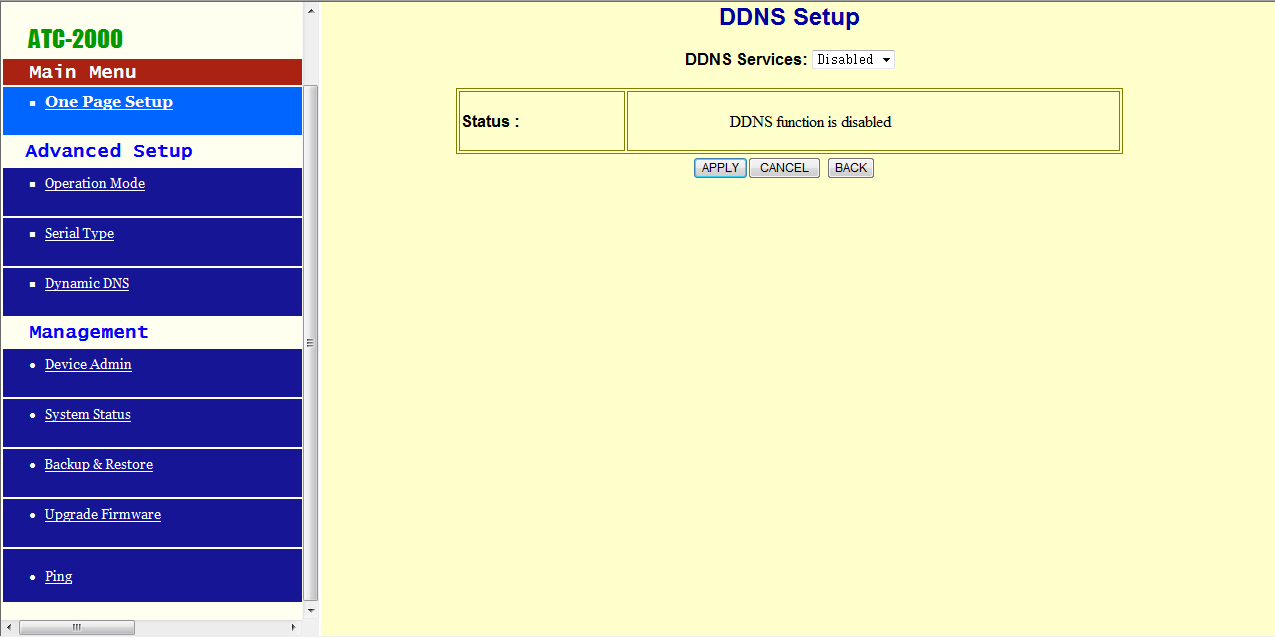

5 MODE - tryb połączenia sieciowego. Wybrad TCP SERVER. Local Listen Port - numer portu sieciowego konwertera. Ustawid indywidualny numer dla danej sieci. Pozostałe ustawienia bez zmian. SERIAL PORT SETUP - ustawienia portu RS Serial Type - typ sieci komunikacyjnej modbus. Wybrad RS485 Baud rate - prędkośd transmisji modbus. Wybrad 9600 Data bits - bity danych. Wybrad 8 Parity check - kontrola parzystości. Wybrad NONE Stop bits - bity stopu. Wybrad 1 Flow control - kontrola przepływu. Wybrad NONE Pozostałe ustawienia bez zmian. DYNAMIC DNS - ustawienia serwera DNS DDNS Service - funkcja serwisu DNS. Ustawid Disabled

Wybrad RS485 Baud rate - prędkośd transmisji modbus. Wybrad 9600 Data bits - bity danych. Wybrad 8 Parity check - kontrola parzystości.

6 ZMIANY APPLY - wprowadź nowe ustawienia CANCEL - zrezygnuj BACK - cofnij ustawienia PODŁĄCZENIE SIECI RS-485 Zacisk 1: T+ / A(+) Zacisk 2: T- / B(-) - 6 -
