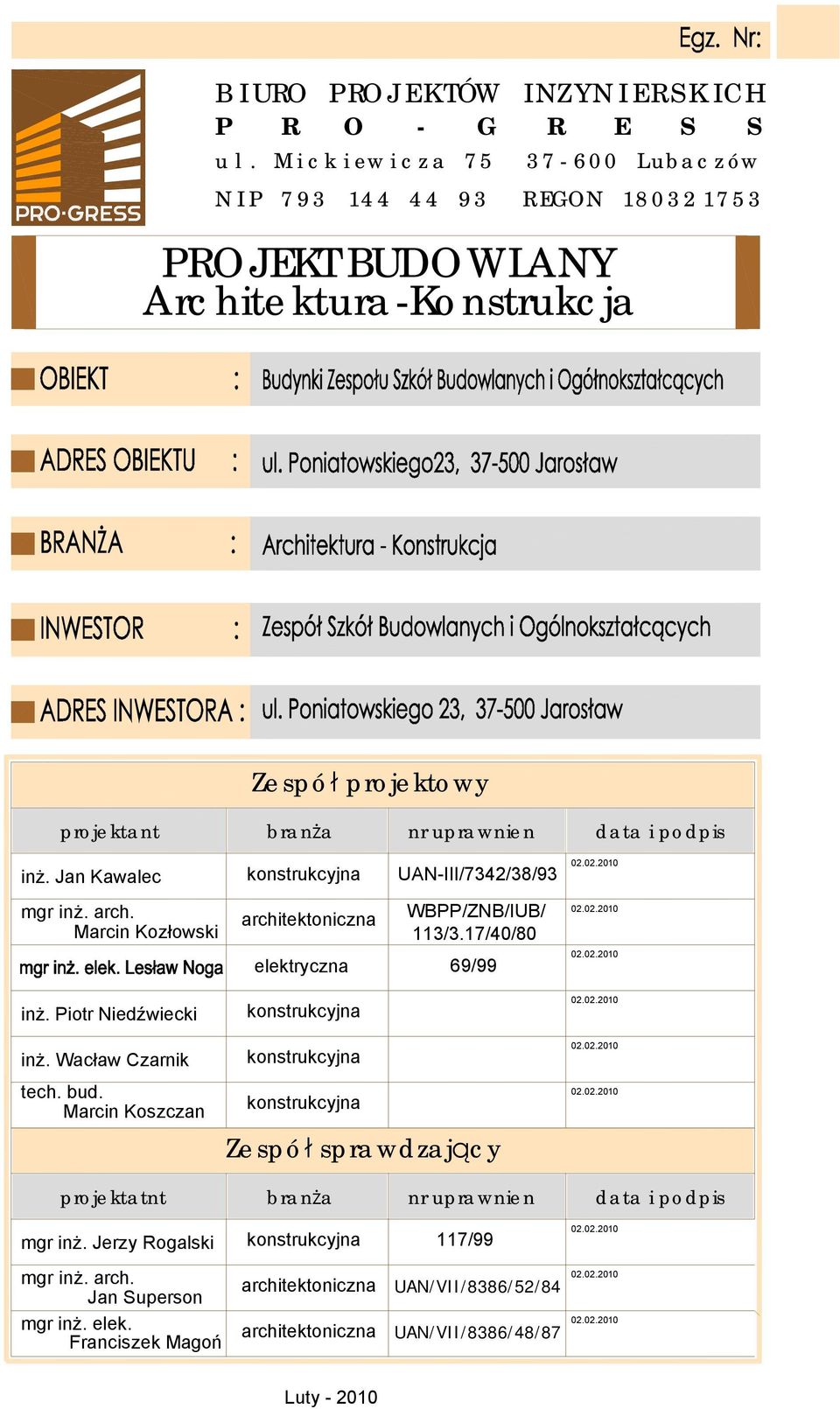

1 BIURO PROJEKTÓW INZYNIERSKICH P R O - G R E S S ul. Mickiewicza Lubaczów NIP REGON PROJEKT BUDOWLANY Architektura-Konstrukcja Zespół projektowy projektant branża nr uprawnien data i podpis inż. Jan Kawalec konstrukcyjna UAN-III/7342/38/ mgr inż. arch. Marcin Kozłowski architektoniczna elektryczna WBPP/ZNB/IUB/ 113/3.17/40/80 69/ inż. Piotr Niedźwiecki konstrukcyjna inż. Wacław Czarnik tech. bud. Marcin Koszczan konstrukcyjna konstrukcyjna Zespół sprawdzający projektatnt branża nr uprawnien data i podpis mgr inż. Jerzy Rogalski konstrukcyjna 117/ mgr inż. arch. Jan Superson mgr inż. elek. Franciszek Magoń architektoniczna UAN/VII/8386/52/84 architektoniczna UAN/VII/8386/48/ Luty

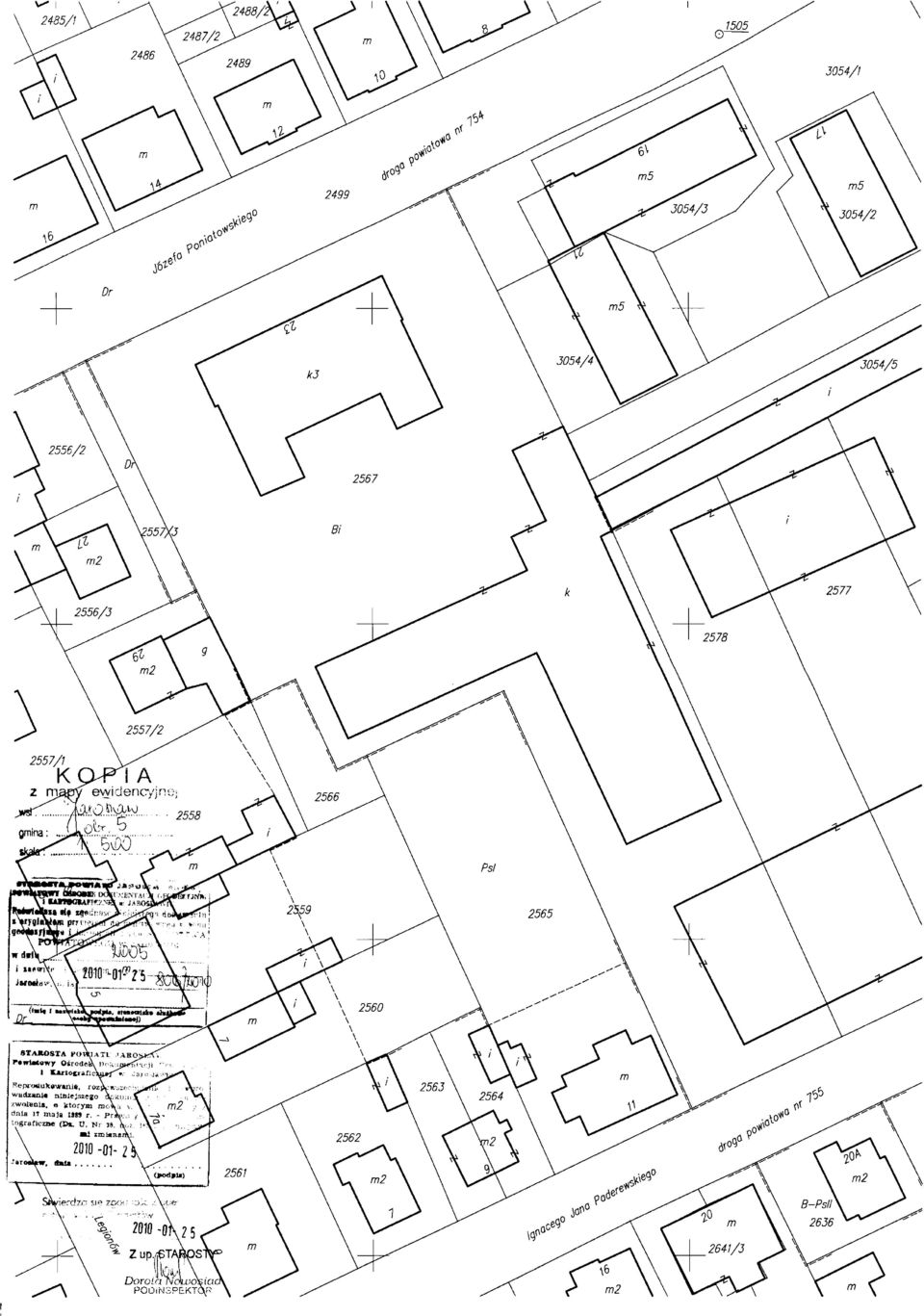

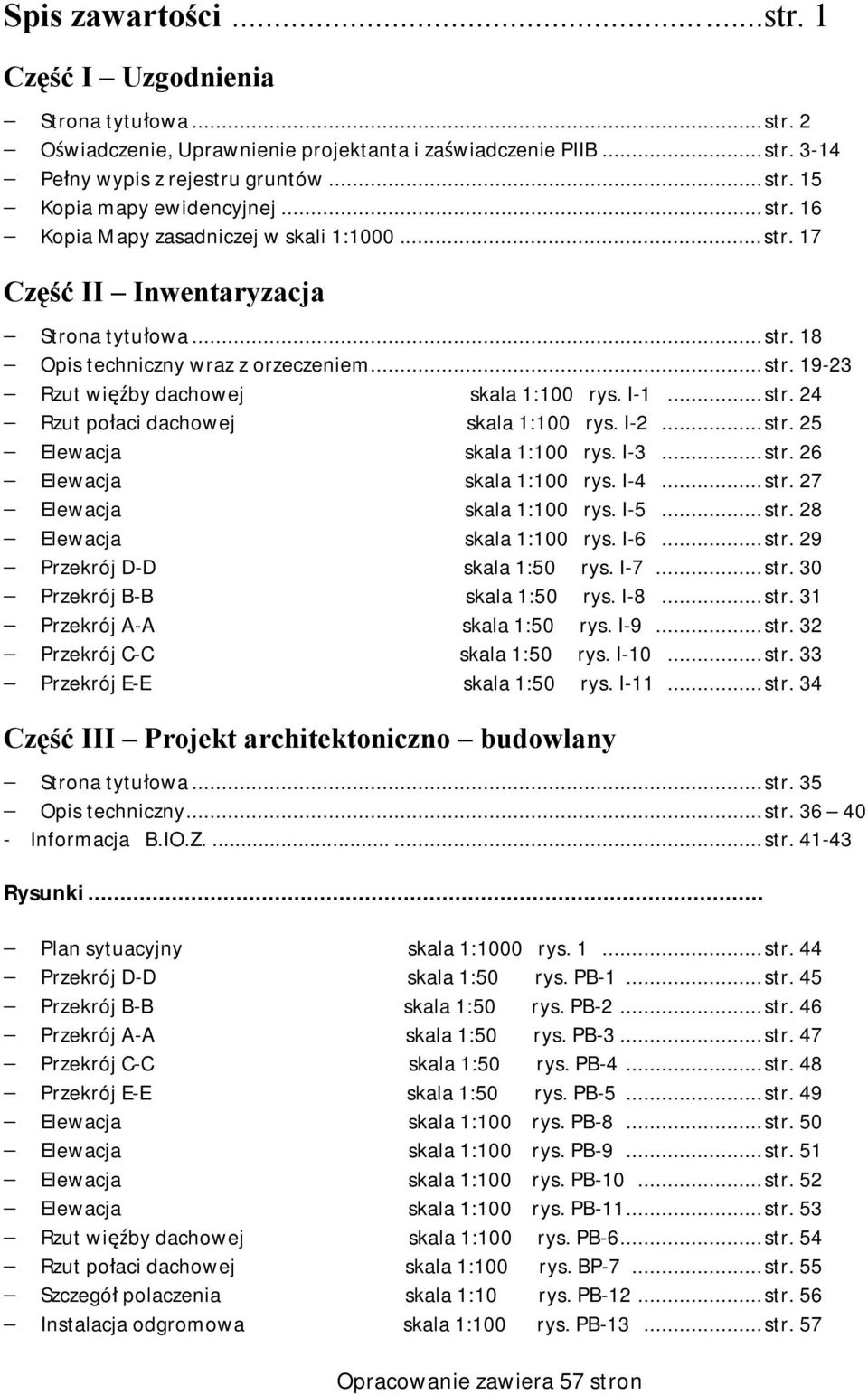

2 Spis zawartości......str. 1 Część I Uzgodnienia Strona tytułowa... str. 2 Oświadczenie, Uprawnienie projektanta i zaświadczenie PIIB... str Pełny wypis z rejestru gruntów... str. 15 Kopia mapy ewidencyjnej... str. 16 Kopia Mapy zasadniczej w skali 1: str. 17 Część II Inwentaryzacja Strona tytułowa... str. 18 Opis techniczny wraz z orzeczeniem... str Rzut więźby dachowej skala 1:100 rys. I-1... str. 24 Rzut połaci dachowej skala 1:100 rys. I-2... str. 25 Elewacja skala 1:100 rys. I-3... str. 26 Elewacja skala 1:100 rys. I-4... str. 27 Elewacja skala 1:100 rys. I-5... str. 28 Elewacja skala 1:100 rys. I-6... str. 29 Przekrój D-D skala 1:50 rys. I-7... str. 30 Przekrój B-B skala 1:50 rys. I-8... str. 31 Przekrój A-A skala 1:50 rys. I-9... str. 32 Przekrój C-C skala 1:50 rys. I str. 33 Przekrój E-E skala 1:50 rys. I str. 34 Część III Projekt architektoniczno budowlany Strona tytułowa... str. 35 Opis techniczny... str Informacja B.IO.Z str Rysunki... Plan sytuacyjny skala 1:1000 rys str. 44 Przekrój D-D skala 1:50 rys. PB-1... str. 45 Przekrój B-B skala 1:50 rys. PB-2... str. 46 Przekrój A-A skala 1:50 rys. PB-3... str. 47 Przekrój C-C skala 1:50 rys. PB-4... str. 48 Przekrój E-E skala 1:50 rys. PB-5... str. 49 Elewacja skala 1:100 rys. PB-8... str. 50 Elewacja skala 1:100 rys. PB-9... str. 51 Elewacja skala 1:100 rys. PB str. 52 Elewacja skala 1:100 rys. PB str. 53 Rzut więźby dachowej skala 1:100 rys. PB-6... str. 54 Rzut połaci dachowej skala 1:100 rys. BP-7... str. 55 Szczegół polaczenia skala 1:10 rys. PB str. 56 Instalacja odgromowa skala 1:100 rys. PB str. 57 Opracowanie zawiera 57 stron

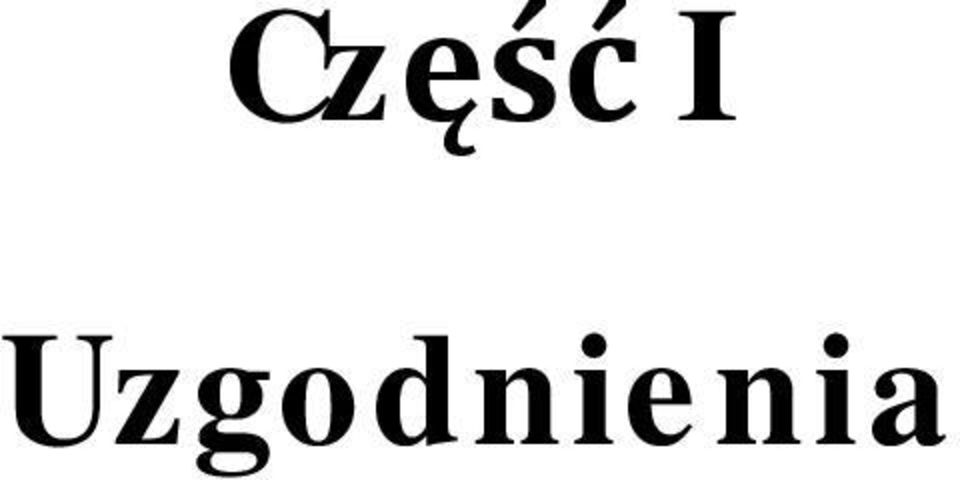

3 Część I Uzgodnienia

4

5

6

7 Część II Inwentaryzacja wraz z orzeczeniem technicznym

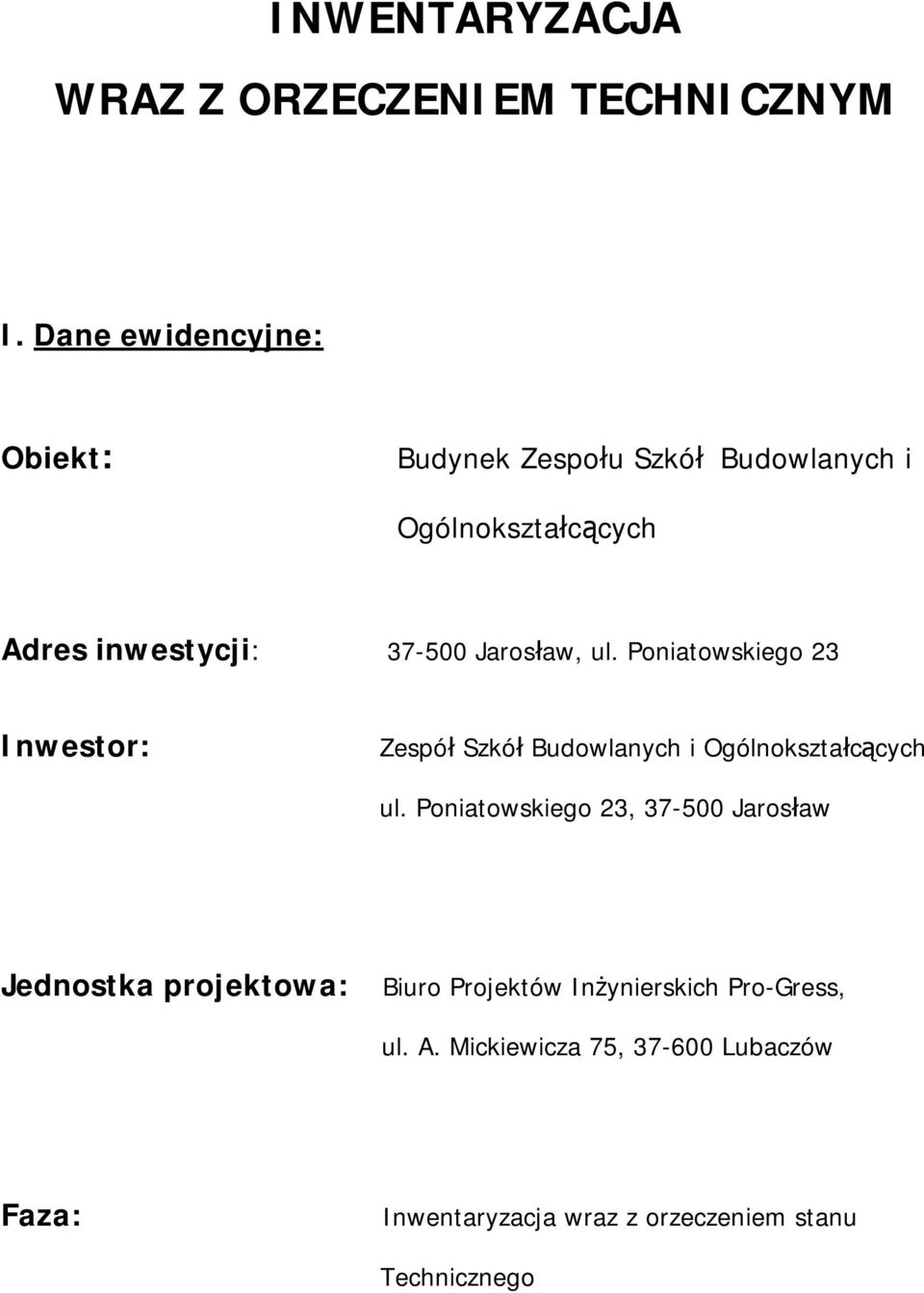

8 INWENTARYZACJA WRAZ Z ORZECZENIEM TECHNICZNYM I. Dane ewidencyjne: Obiekt: Budynek Zespołu Szkół Budowlanych i Ogólnokształcących Adres inwestycji: Jarosław, ul. Poniatowskiego 23 Inwestor: Zespół Szkół Budowlanych i Ogólnokształcących ul. Poniatowskiego 23, Jarosław Jednostka projektowa: Biuro Projektów Inżynierskich Pro-Gress, ul. A. Mickiewicza 75, Lubaczów Faza: Inwentaryzacja wraz z orzeczeniem stanu Technicznego

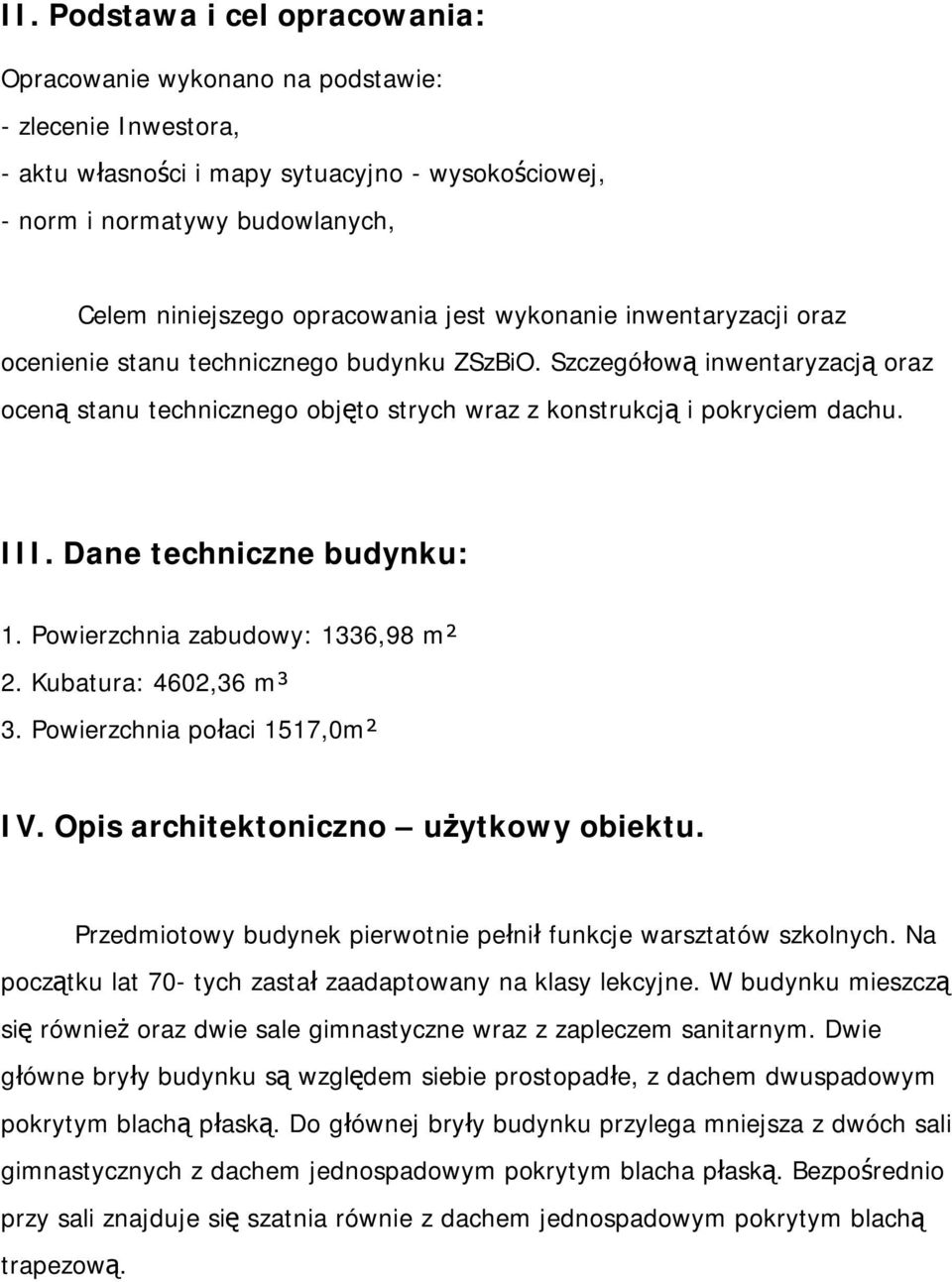

9 II. Podstawa i cel opracowania: Opracowanie wykonano na podstawie: - zlecenie Inwestora, - aktu własności i mapy sytuacyjno - wysokościowej, - norm i normatywy budowlanych, Celem niniejszego opracowania jest wykonanie inwentaryzacji oraz ocenienie stanu technicznego budynku ZSzBiO. Szczegółową inwentaryzacją oraz oceną stanu technicznego objęto strych wraz z konstrukcją i pokryciem dachu. III. Dane techniczne budynku: 1. Powierzchnia zabudowy: 1336,98 m² 2. Kubatura: 4602,36 m³ 3. Powierzchnia połaci 1517,0m² IV. Opis architektoniczno użytkowy obiektu. Przedmiotowy budynek pierwotnie pełnił funkcje warsztatów szkolnych. Na początku lat 70- tych zastał zaadaptowany na klasy lekcyjne. W budynku mieszczą się również oraz dwie sale gimnastyczne wraz z zapleczem sanitarnym. Dwie główne bryły budynku są względem siebie prostopadłe, z dachem dwuspadowym pokrytym blachą płaską. Do głównej bryły budynku przylega mniejsza z dwóch sali gimnastycznych z dachem jednospadowym pokrytym blacha płaską. Bezpośrednio przy sali znajduje się szatnia równie z dachem jednospadowym pokrytym blachą trapezową.

10 V. Ogólna charakterystyka konstrukcyjna i materiałowa 1.Ławy i ściany fundamentowe betonowe, grubości cm posadowione 1,2-1,3 poniżej poziomu terenu. 2.Sciany zewnętrzne i wewnętrzne murowane z elementów drobnowymiarowych 3.Sciany wewnętrzna murowane z pustaków i cegły na zaprawie cementowo wapiennej. 4.Stropy nad częścią południową (sale lekcyjne) strop Ackermana, nad salami gimnastycznymi stropy podwieszone do więźby dachowej. 5.Kanały wentylacyjne - kominy z cegły pełnej na zaprawie cementowo wapiennej. 6.Scianki działowe murowane z cegły o grubości 12 cm. 7. Instalacje - w budynku wykonana jest wewnętrzna instalacja elektryczna, wodociągowa, kanalizacji sanitarnej oraz c.o. Odprowadzenie wód opadowych z powierzchni stropodachu powierzchniowo na teren działki. 8. Posadzki w korytarzu i klasach wykonano posadzki z terkettu, w sanitariatach terakotę, w salach gimnastycznych parkiet. 8.Stolarka okienna i drzwiowa okna z PCV, drzwi wewnętrzne płycinowe, drzwi zewnętrzne z profili PVC 9.Obróbki blacharskie wykonane z blachy płaskiej 0.5 mm, rynny dachowe i rury spustowe z blachy stalowej ocynkowanej. 10 Dach dach nad znaczna częścią budynku wykonany o konstrukcji tradycyjnej Płatwiowo - kleszczowej. Nad mniejszą sala gimnastyczna dach wykonany jest z dźwigarów kratownicowych drewnianych. Pokrycie dachu wykonano z blachy płaskiej. VI. Ocena stanu technicznego obiektu Ocenie stanu technicznego poddano elementy objęte opracowaniem oraz te, na które mogą wpłynąć wykonywane prace. Szczegółowym oględzinom poddano głównie elementy konstrukcji dachowej.

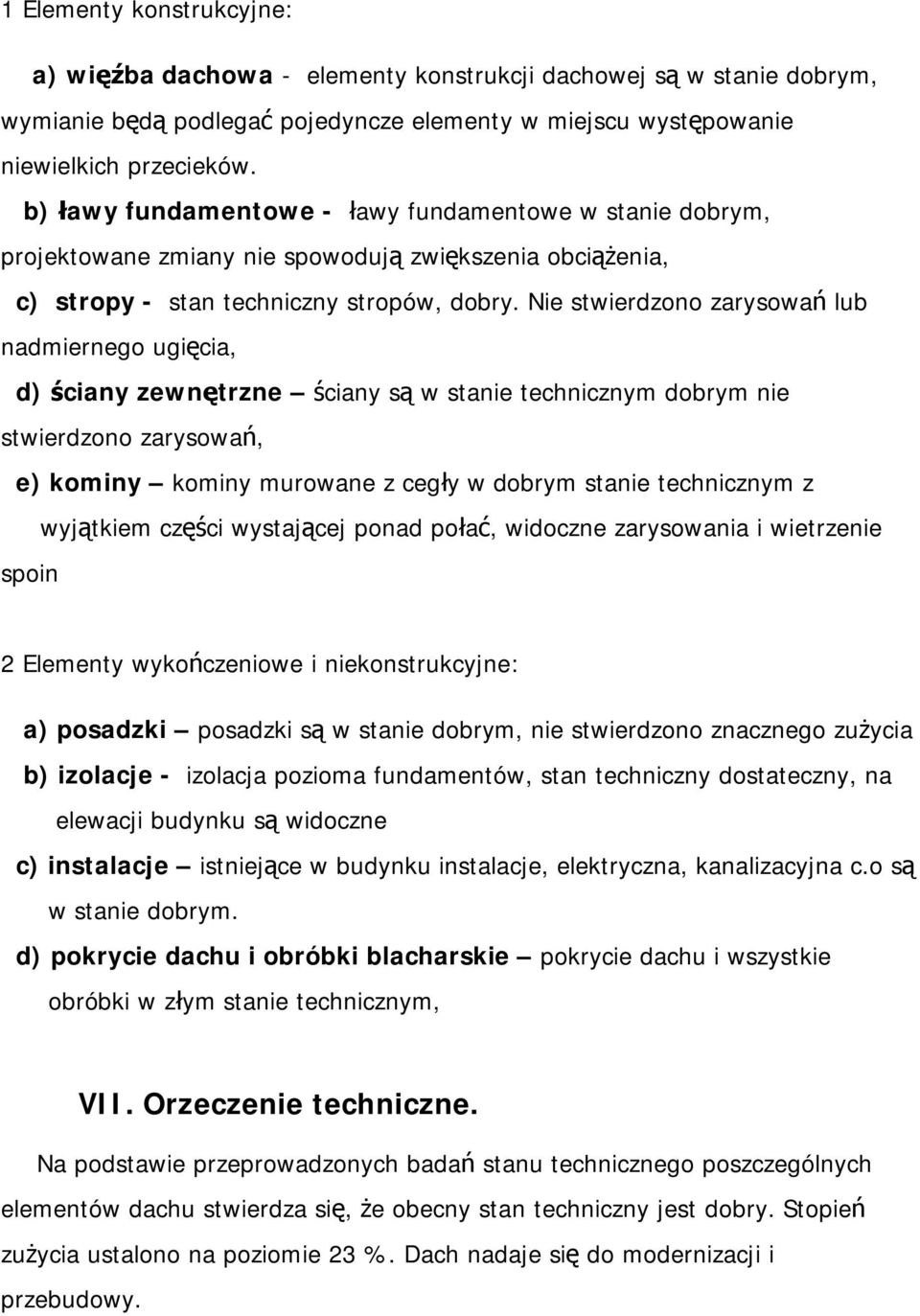

11 1 Elementy konstrukcyjne: a) więźba dachowa - elementy konstrukcji dachowej są w stanie dobrym, wymianie będą podlegać pojedyncze elementy w miejscu występowanie niewielkich przecieków. b) ławy fundamentowe - ławy fundamentowe w stanie dobrym, projektowane zmiany nie spowodują zwiększenia obciążenia, c) stropy - stan techniczny stropów, dobry. Nie stwierdzono zarysowań lub nadmiernego ugięcia, d) ściany zewnętrzne ściany są w stanie technicznym dobrym nie stwierdzono zarysowań, e) kominy kominy murowane z cegły w dobrym stanie technicznym z wyjątkiem części wystającej ponad połać, widoczne zarysowania i wietrzenie spoin 2 Elementy wykończeniowe i niekonstrukcyjne: a) posadzki posadzki są w stanie dobrym, nie stwierdzono znacznego zużycia b) izolacje - izolacja pozioma fundamentów, stan techniczny dostateczny, na elewacji budynku są widoczne c) instalacje istniejące w budynku instalacje, elektryczna, kanalizacyjna c.o są w stanie dobrym. d) pokrycie dachu i obróbki blacharskie pokrycie dachu i wszystkie obróbki w złym stanie technicznym, VII. Orzeczenie techniczne. Na podstawie przeprowadzonych badań stanu technicznego poszczególnych elementów dachu stwierdza się, że obecny stan techniczny jest dobry. Stopień zużycia ustalono na poziomie 23 %. Dach nadaje się do modernizacji i przebudowy.

12 -Zalecenia do orzeczenia technicznego. - opracować projekt budowlany przebudowy dachu. UWAGA! Roboty rozbiórkowe i budowlane należy prowadzić pod kierunkiem i nadzorem osoby uprawnionej, przestrzegając przepisów BHP i obowiązujących w budownictwie. Jarosław, Luty 2010r. Opracował:..

13

14

15

16

17

18

19

20

21

22

23

24 Część III Projekt architektoniczno budowlany

25 P R O - G R E S S Biuro Projektów Inżynierskich ul. A. Mickiewicza 75, Lubaczów NIP REGON Tel pro-gress@poczta.pl OPIS TECHNICZNY do projektu budowlanego I. Dane ewidencyjne: Obiekt: Budynek Zespołu Szkół Budowlanych i Ogólnokształcących Adres inwestycji: Jarosław, ul. Poniatowskiego 23 Inwestor: Zespół Szkół Budowlanych i Ogólnokształcących ul. Poniatowskiego 23, Jarosław Jednostka projektowa: Biuro Projektów Inżynierskich Pro-Gress, ul. A. Mickiewicza 75, Lubaczów Faza: Projekt budowlany Rozwiązanie jest w pełni oryginalne i podlega ochronie prawa autorskiego według ustawy z r. Kopiowanie i użytkowanie bez zgody autora jest zabronione. PROJEKT BUDOWLANY NIE MOŻE BYĆ PRZERYSOWYWANY, UZUPEŁNIANY LUB ODSTĘPOWANY KOMUKOLWIEK BEZ PISEMNEJ ZGODY AUTORÓW PROJEKTU.

26 II. Podstawa i cel opracowania: Opracowanie wykonano na podstawie: - zlecenie Inwestora, - programu uzgodnionego z Inwestorem, - aktu własności i mapy sytuacyjno - wysokościowej, - norm i normatywy budowlanych, - inwentaryzacji istniejącego budynku, Celem niniejszego opracowania jest zaprojektowanie wymiany pokrycia dachowego oraz przebudowy dachu. Wzór oraz kolor pokrycia dachowego taki sam jak w budynku głównym szkoły nie objętym opracowaniem, zlokalizowanym bezpośrednio przy ulicy Poniatowskiego. III. Dane techniczne budynku: 1. Powierzchnia zabudowy: 1336,98 m² 2. Kubatura: 4602,36 m³ 3. Powierzchnia dachu po przebudowie 1680 m² IV. Opis techniczny istniejącego budynku: 1.Ławy i ściany fundamentowe betonowe, grubości cm posadowione 1,2-1,3 poniżej poziomu terenu. 2.Sciany zewnętrzne i wewnętrzne murowane z elementów drobnowymiarowych 3.Sciany wewnętrzna murowane z pustaków i cegły na zaprawie cementowo wapiennej. 4.Stropy nad częścią południową (sale lekcyjne) strop Ackermana, nad salami gimnastycznymi stropy podwieszone do więźby dachowej. 5.Kanały wentylacyjne, kominy z cegły pełnej na zaprawie cementowo wapiennej. 6.Scianki działowe murowane z cegły o grubości 12 cm. REMONT I PRZEBUDOWA DACHU Z.S.B i O. PRO-GRESS Biuro Projektów Inżynierskich ul. Mickiewicza 75, Lubaczów NIP REGON pro-gress@poczta.pl

27 7. Instalacje: w budynku wykonana jest wewnętrzna instalacja elektryczna, wodociągowa, kanalizacji sanitarnej oraz c.o. Odprowadzenie wód opadowych z powierzchni dachu powierzchniowo na teren działki. 8.Stolarka okienna i drzwiowa okna z PCV, drzwi wewnętrzne płycinowe, drzwi zewnętrzne z profili PVC 9.Obróbki blacharskie wykonane z blachy płaskiej 0.5 mm, rynny dachowe i rury spustowe z blachy stalowej ocynkowanej. V. Opis techniczny robót budowlanych: Przed przystąpieniem do wykonywania wymiany pokrycia dachowego oraz okapów należy wykonać roboty polegające na: - demontażu instalacji odgromowej, - demontaż obróbek blacharskich, rynien i rur spustowych, - demontażu pokrycia dachowego wraz z łatami, - rozebranie kominów w części wystającej ponad połać. Po wykonaniu w/w robót rozbiórkowych należy: - dokonać oględzin całej konstrukcji dachu i przeprowadzić wymianę elementów konstrukcji w złym stanie technicznym, - zabezpieczyć wszystkie elementy konstrukcji dachu środkami grzybobójczymi i ppoż. przez malowanie np. FOBOS 4. - przyciąć istniejące krokwie do lica muru, - przedłużenie krokwi poprzez nakładki mocowane gwoździami, - wszystkie kominy w części wystającej ponad połać należy wymurować na nowo z cegły klinkierowej i zwieńczyć płytą żelbetową gr. 7cm następnie okuć blachą gładką kolorystycznie dopasowaną do dachu. - przewody wentylacyjne powinny być sprawdzone pod kątem drożności przez kominiarza i wykończone kratkami w kolorze brązowym. - ułożenie foli wysokoparoprzepuszczalnej, - nabicie kontrłat i łat, REMONT I PRZEBUDOWA DACHU Z.S.B i O. PRO-GRESS Biuro Projektów Inżynierskich ul. Mickiewicza 75, Lubaczów NIP REGON pro-gress@poczta.pl

28 - wykonanie pokrycia wraz z wszystkimi obróbkami blacharskimi, - wykonanie instalacji odgromowej. Główna konstrukcja dachu pozostaje bez zmian. Przebudowa dachu polega jedynie na przedłużeniu krokwi poprzez nabicie nakładek do istniejących krokwi. Istniejące krokwie należy przyciąć tak by końce licowały się z murem. Pod okapem należy wykonać podbitkę z desek drewnianych lub gotowych paneli odbitkowych o podobnym kolorze co połać dachu. Szczegóły projektowanego połączenia wg dokumentacji. Projektowane elementy okapu należy wykonać z drewna sosnowego lub świerkowego klasy C27. - wykonanie obróbek blacharskich, rynien dachowych średnicy 150 mm oraz rur spustowych średnicy 120 mm z blachy stalowej powlekanej grubości 0,5 mm. - montaż pokrycia dachu z blachodachówki, - wykonanie podbitki okapu z desek drewnianych VI. Projektowane instalacje w budynku: Instalacja odgromowa o stopniu ochrony podstawowym z uziomami niskimi z drutu FeZn 8, oraz przewodami odprowadzającymi FeZe 20X3. Uziom zaprojektowano jako pionowy ze względu na mniejszą ingerencję w już istniejąca infrastrukturę. Zalecane jest by na etapie wykonawczym dokonać oględzin istniejących uziomów i jeżeli stan techniczny będzie zadowalający połączyć je z projektowanymi uziomami pionowymi. W przypadku wykonania instalacji odgromowej przed wykonaniem elewacji budynku należy poprowadzić drut w rurkach RL Ø37 zgodnie z opracowaniem. VII. Uwagi końcowe: Materiały budowlane i elementy prefabrykowane winny posiadać wymagane certyfikaty lub aprobaty techniczne i odpowiadać odpowiednim normom, roboty REMONT I PRZEBUDOWA DACHU Z.S.B i O. PRO-GRESS Biuro Projektów Inżynierskich ul. Mickiewicza 75, Lubaczów NIP REGON pro-gress@poczta.pl

29 budowlane wykonać pod ścisłym nadzorem technicznym zgodnie z zasadami sztuki budowlanej oraz obowiązującymi normami i przepisami budowlanymi. Wszelkie prawa zastrzeżone. Kopiowanie, wprowadzanie, zmian i poprawek bez uzgodnienia z projektantem zabronione. Projektował : REMONT I PRZEBUDOWA DACHU Z.S.B i O. PRO-GRESS Biuro Projektów Inżynierskich ul. Mickiewicza 75, Lubaczów NIP REGON pro-gress@poczta.pl
