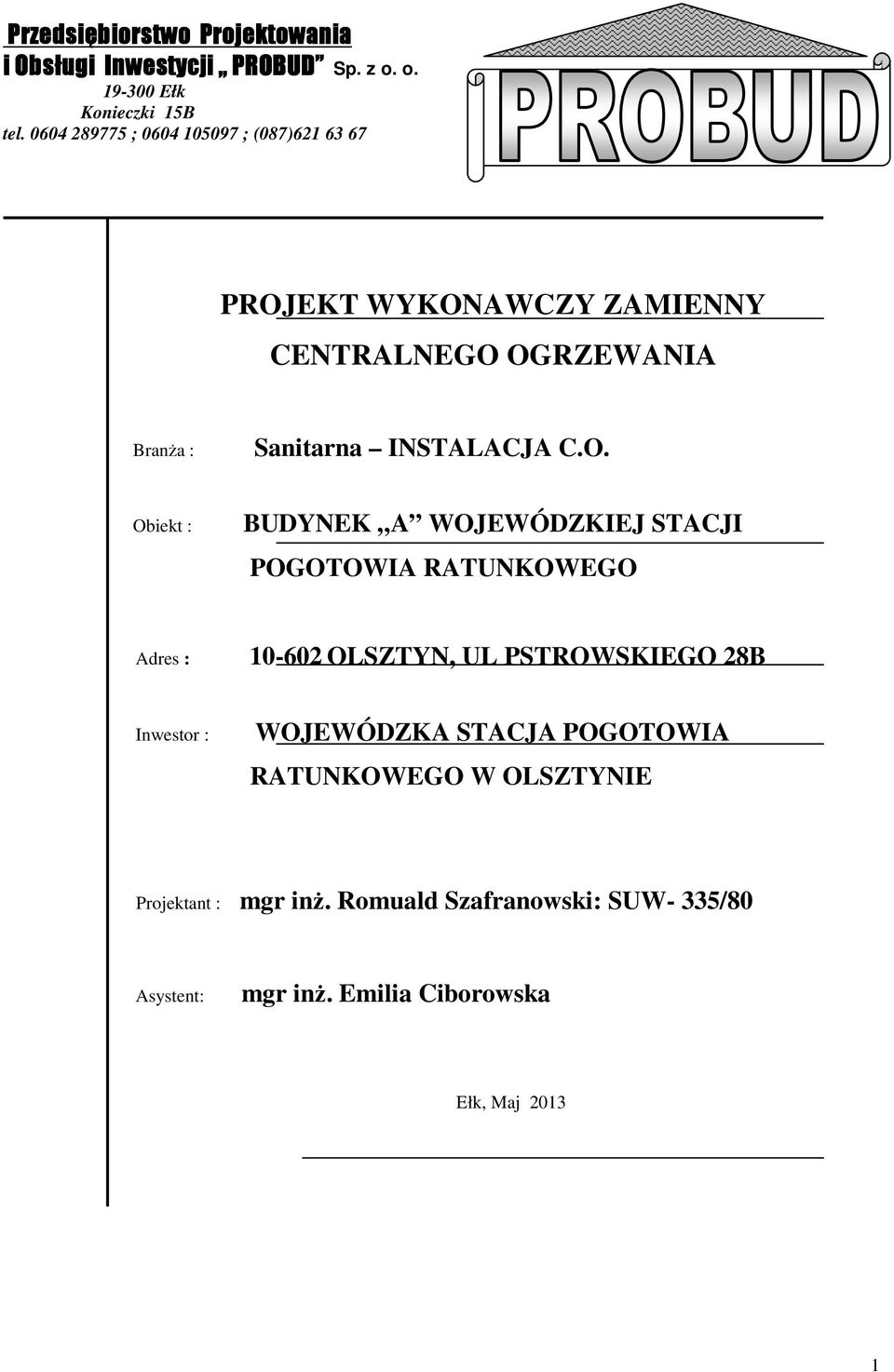

1 Przedsiębiorstwo Projektowania i Obsługi Inwestycji PROBUD Sp. z o. o Ełk Konieczki 15B tel ; ; (087) PROJEKT WYKONAWCZY ZAMIENNY CENTRALNEGO OGRZEWANIA BranŜa : Sanitarna INSTALACJA C.O. Obiekt : BUDYNEK A WOJEWÓDZKIEJ STACJI POGOTOWIA RATUNKOWEGO Adres : OLSZTYN, UL PSTROWSKIEGO 28B Inwestor : WOJEWÓDZKA STACJA POGOTOWIA RATUNKOWEGO W OLSZTYNIE Projektant : mgr inŝ. Romuald Szafranowski: SUW- 335/80 Asystent: mgr inŝ. Emilia Ciborowska Ełk, Maj

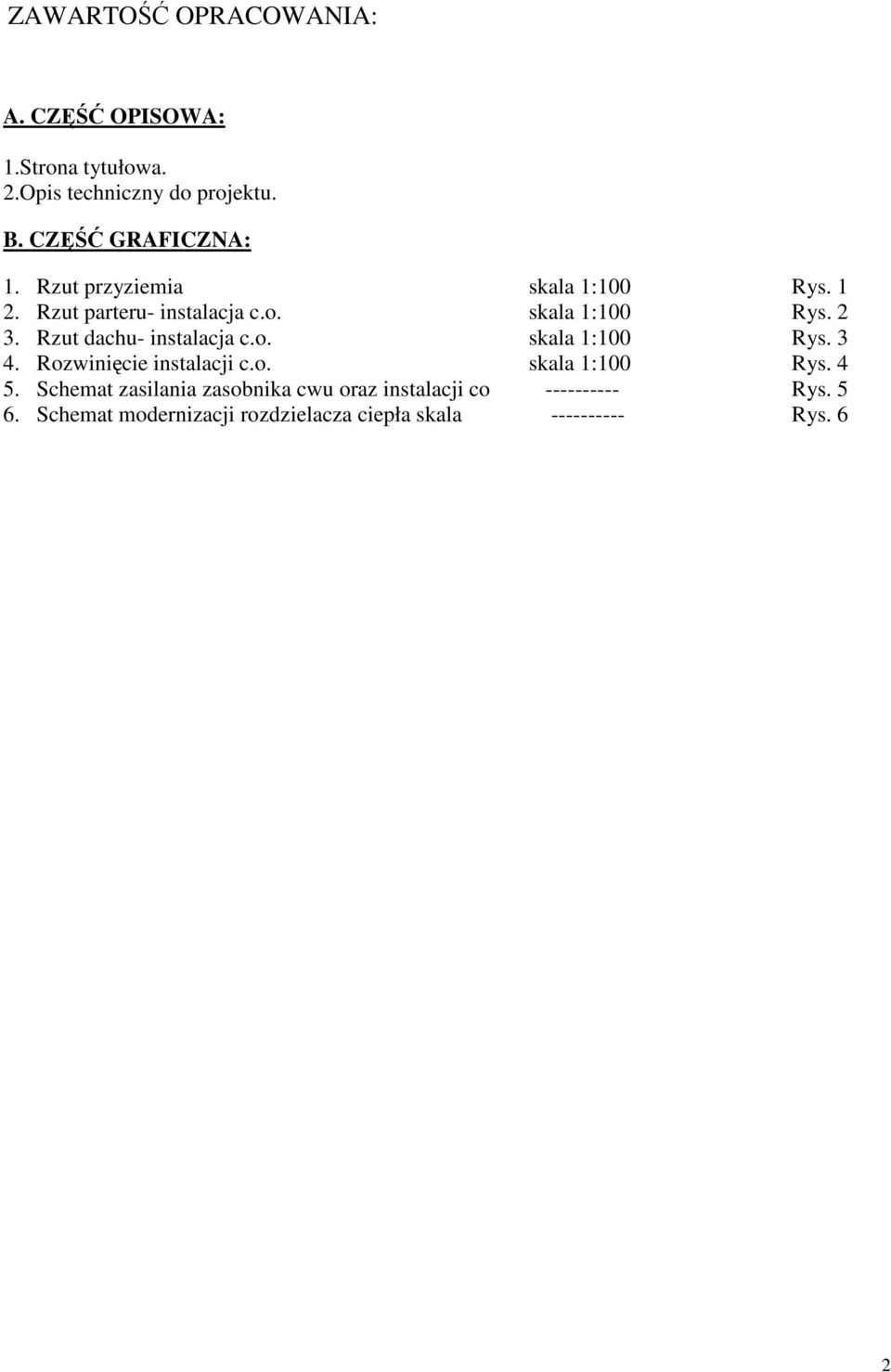

2 ZAWARTOŚĆ OPRACOWANIA: A. CZĘŚĆ OPISOWA: 1.Strona tytułowa. 2.Opis techniczny do projektu. B. CZĘŚĆ GRAFICZNA: 1. Rzut przyziemia skala 1:100 Rys Rzut parteru- instalacja c.o. skala 1:100 Rys Rzut dachu- instalacja c.o. skala 1:100 Rys Rozwinięcie instalacji c.o. skala 1:100 Rys Schemat zasilania zasobnika cwu oraz instalacji co Rys Schemat modernizacji rozdzielacza ciepła skala Rys. 6 2

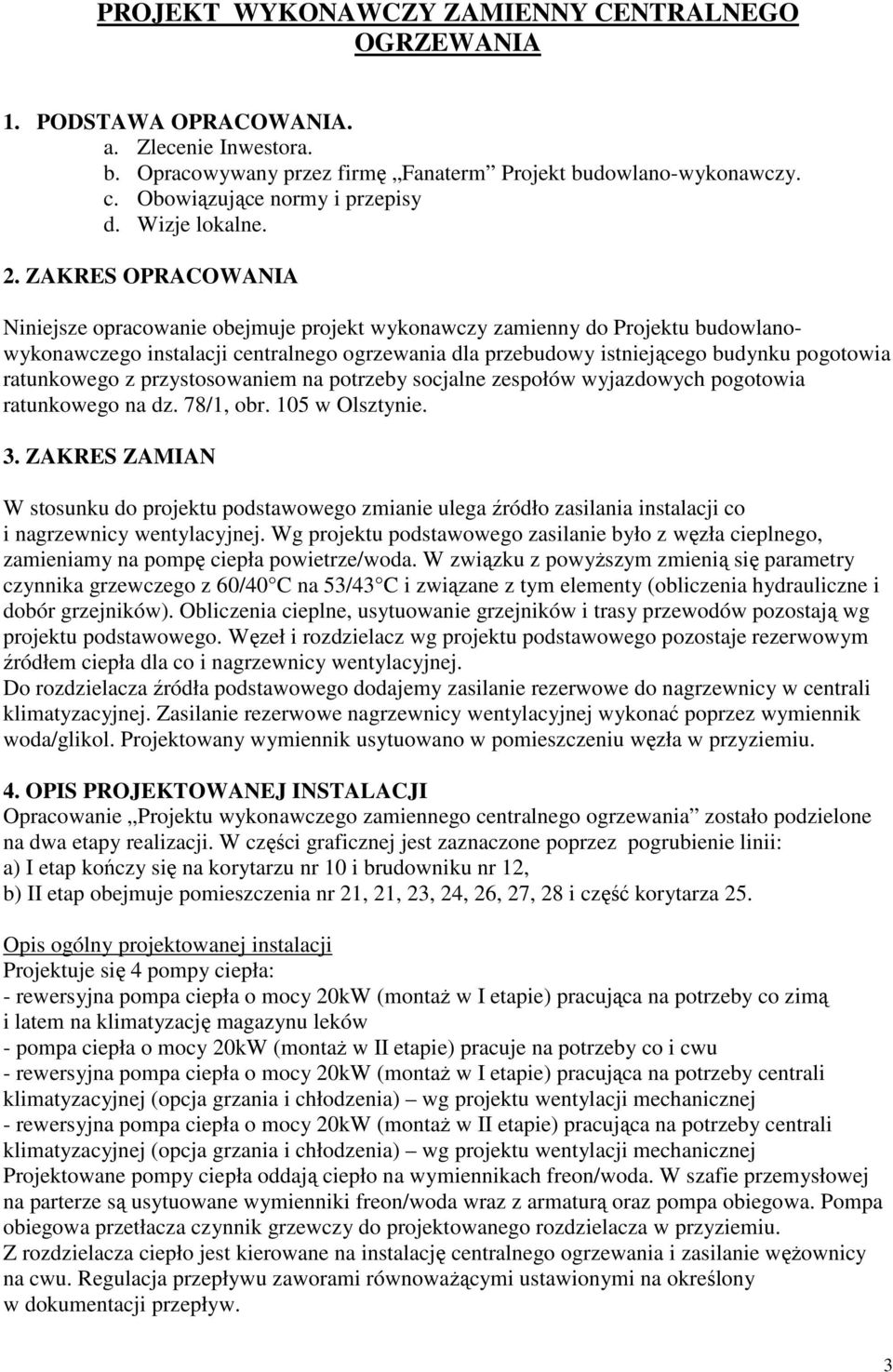

3 PROJEKT WYKONAWCZY ZAMIENNY CENTRALNEGO OGRZEWANIA 1. PODSTAWA OPRACOWANIA. a. Zlecenie Inwestora. b. Opracowywany przez firmę Fanaterm Projekt budowlano-wykonawczy. c. Obowiązujące normy i przepisy d. Wizje lokalne. 2. ZAKRES OPRACOWANIA Niniejsze opracowanie obejmuje projekt wykonawczy zamienny do Projektu budowlanowykonawczego instalacji centralnego ogrzewania dla przebudowy istniejącego budynku pogotowia ratunkowego z przystosowaniem na potrzeby socjalne zespołów wyjazdowych pogotowia ratunkowego na dz. 78/1, obr. 105 w Olsztynie. 3. ZAKRES ZAMIAN W stosunku do projektu podstawowego zmianie ulega źródło zasilania instalacji co i nagrzewnicy wentylacyjnej. Wg projektu podstawowego zasilanie było z węzła cieplnego, zamieniamy na pompę ciepła powietrze/woda. W związku z powyŝszym zmienią się parametry czynnika grzewczego z 60/40 C na 53/43 C i związane z tym elementy (obliczenia hydrauliczne i dobór grzejników). Obliczenia cieplne, usytuowanie grzejników i trasy przewodów pozostają wg projektu podstawowego. Węzeł i rozdzielacz wg projektu podstawowego pozostaje rezerwowym źródłem ciepła dla co i nagrzewnicy wentylacyjnej. Do rozdzielacza źródła podstawowego dodajemy zasilanie rezerwowe do nagrzewnicy w centrali klimatyzacyjnej. Zasilanie rezerwowe nagrzewnicy wentylacyjnej wykonać poprzez wymiennik woda/glikol. Projektowany wymiennik usytuowano w pomieszczeniu węzła w przyziemiu. 4. OPIS PROJEKTOWANEJ INSTALACJI Opracowanie Projektu wykonawczego zamiennego centralnego ogrzewania zostało podzielone na dwa etapy realizacji. W części graficznej jest zaznaczone poprzez pogrubienie linii: a) I etap kończy się na korytarzu nr 10 i brudowniku nr 12, b) II etap obejmuje pomieszczenia nr 21, 21, 23, 24, 26, 27, 28 i część korytarza 25. Opis ogólny projektowanej instalacji Projektuje się 4 pompy ciepła: - rewersyjna pompa ciepła o mocy 20kW (montaŝ w I etapie) pracująca na potrzeby co zimą i latem na klimatyzację magazynu leków - pompa ciepła o mocy 20kW (montaŝ w II etapie) pracuje na potrzeby co i cwu - rewersyjna pompa ciepła o mocy 20kW (montaŝ w I etapie) pracująca na potrzeby centrali klimatyzacyjnej (opcja grzania i chłodzenia) wg projektu wentylacji mechanicznej - rewersyjna pompa ciepła o mocy 20kW (montaŝ w II etapie) pracująca na potrzeby centrali klimatyzacyjnej (opcja grzania i chłodzenia) wg projektu wentylacji mechanicznej Projektowane pompy ciepła oddają ciepło na wymiennikach freon/woda. W szafie przemysłowej na parterze są usytuowane wymienniki freon/woda wraz z armaturą oraz pompa obiegowa. Pompa obiegowa przetłacza czynnik grzewczy do projektowanego rozdzielacza w przyziemiu. Z rozdzielacza ciepło jest kierowane na instalację centralnego ogrzewania i zasilanie węŝownicy na cwu. Regulacja przepływu zaworami równowaŝącymi ustawionymi na określony w dokumentacji przepływ. 3

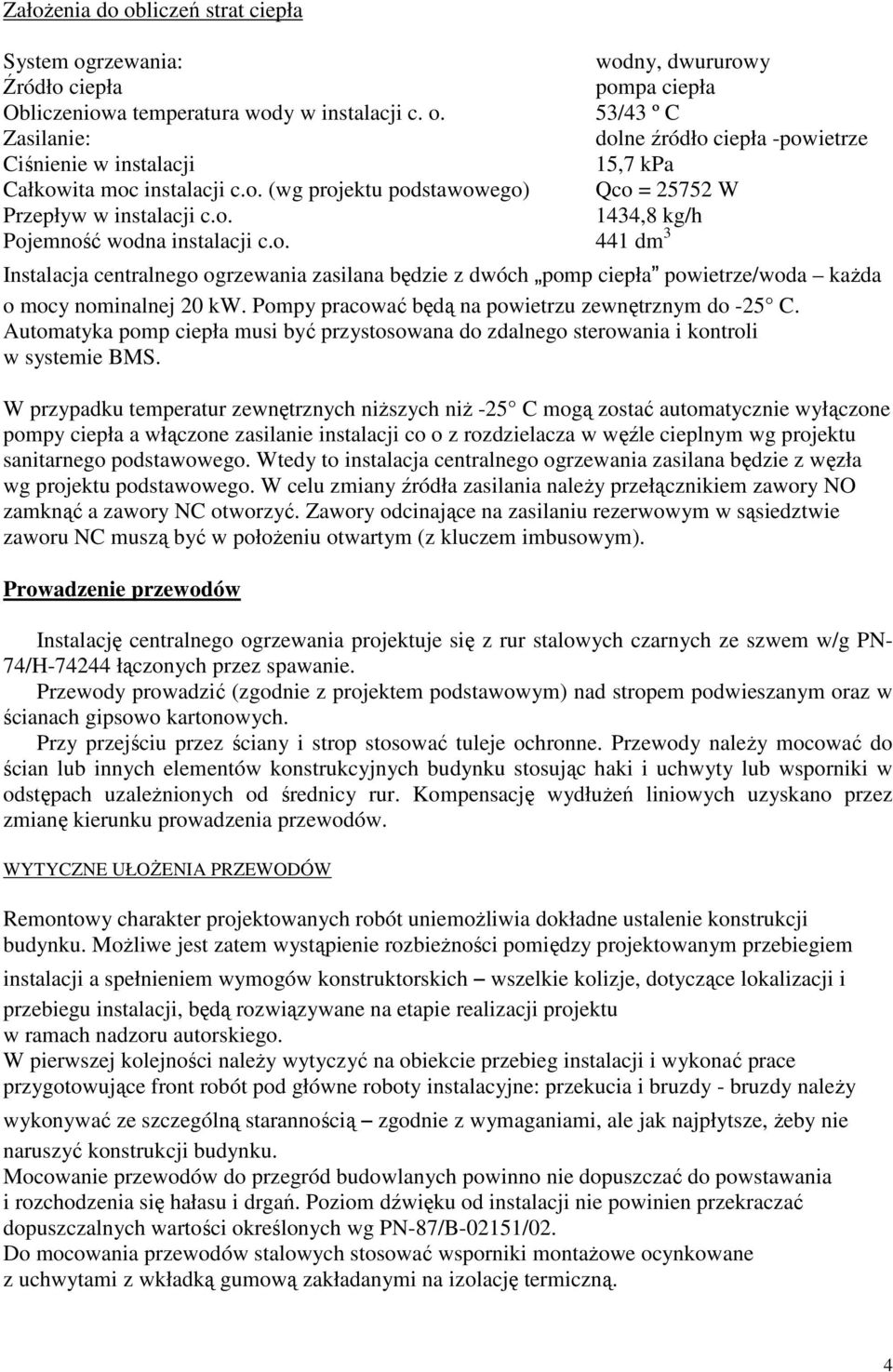

4 ZałoŜenia do obliczeń strat ciepła System ogrzewania: wodny, dwururowy Źródło ciepła pompa ciepła Obliczeniowa temperatura wody w instalacji c. o. 53/43 º C Zasilanie: dolne źródło ciepła -powietrze Ciśnienie w instalacji 15,7 kpa Całkowita moc instalacji c.o. (wg projektu podstawowego) Qco = W Przepływ w instalacji c.o. 1434,8 kg/h Pojemność wodna instalacji c.o. 441 dm 3 Instalacja centralnego ogrzewania zasilana będzie z dwóch pomp ciepła powietrze/woda kaŝda o mocy nominalnej 20 kw. Pompy pracować będą na powietrzu zewnętrznym do -25 C. Automatyka pomp ciepła musi być przystosowana do zdalnego sterowania i kontroli w systemie BMS. W przypadku temperatur zewnętrznych niŝszych niŝ -25 C mogą zostać automatycznie wyłączone pompy ciepła a włączone zasilanie instalacji co o z rozdzielacza w węźle cieplnym wg projektu sanitarnego podstawowego. Wtedy to instalacja centralnego ogrzewania zasilana będzie z węzła wg projektu podstawowego. W celu zmiany źródła zasilania naleŝy przełącznikiem zawory NO zamknąć a zawory NC otworzyć. Zawory odcinające na zasilaniu rezerwowym w sąsiedztwie zaworu NC muszą być w połoŝeniu otwartym (z kluczem imbusowym). Prowadzenie przewodów Instalację centralnego ogrzewania projektuje się z rur stalowych czarnych ze szwem w/g PN- 74/H łączonych przez spawanie. Przewody prowadzić (zgodnie z projektem podstawowym) nad stropem podwieszanym oraz w ścianach gipsowo kartonowych. Przy przejściu przez ściany i strop stosować tuleje ochronne. Przewody naleŝy mocować do ścian lub innych elementów konstrukcyjnych budynku stosując haki i uchwyty lub wsporniki w odstępach uzaleŝnionych od średnicy rur. Kompensację wydłuŝeń liniowych uzyskano przez zmianę kierunku prowadzenia przewodów. WYTYCZNE UŁOśENIA PRZEWODÓW Remontowy charakter projektowanych robót uniemoŝliwia dokładne ustalenie konstrukcji budynku. MoŜliwe jest zatem wystąpienie rozbieŝności pomiędzy projektowanym przebiegiem instalacji a spełnieniem wymogów konstruktorskich wszelkie kolizje, dotyczące lokalizacji i przebiegu instalacji, będą rozwiązywane na etapie realizacji projektu w ramach nadzoru autorskiego. W pierwszej kolejności naleŝy wytyczyć na obiekcie przebieg instalacji i wykonać prace przygotowujące front robót pod główne roboty instalacyjne: przekucia i bruzdy - bruzdy naleŝy wykonywać ze szczególną starannością zgodnie z wymaganiami, ale jak najpłytsze, Ŝeby nie naruszyć konstrukcji budynku. Mocowanie przewodów do przegród budowlanych powinno nie dopuszczać do powstawania i rozchodzenia się hałasu i drgań. Poziom dźwięku od instalacji nie powinien przekraczać dopuszczalnych wartości określonych wg PN-87/B-02151/02. Do mocowania przewodów stalowych stosować wsporniki montaŝowe ocynkowane z uchwytami z wkładką gumową zakładanymi na izolację termiczną. 4

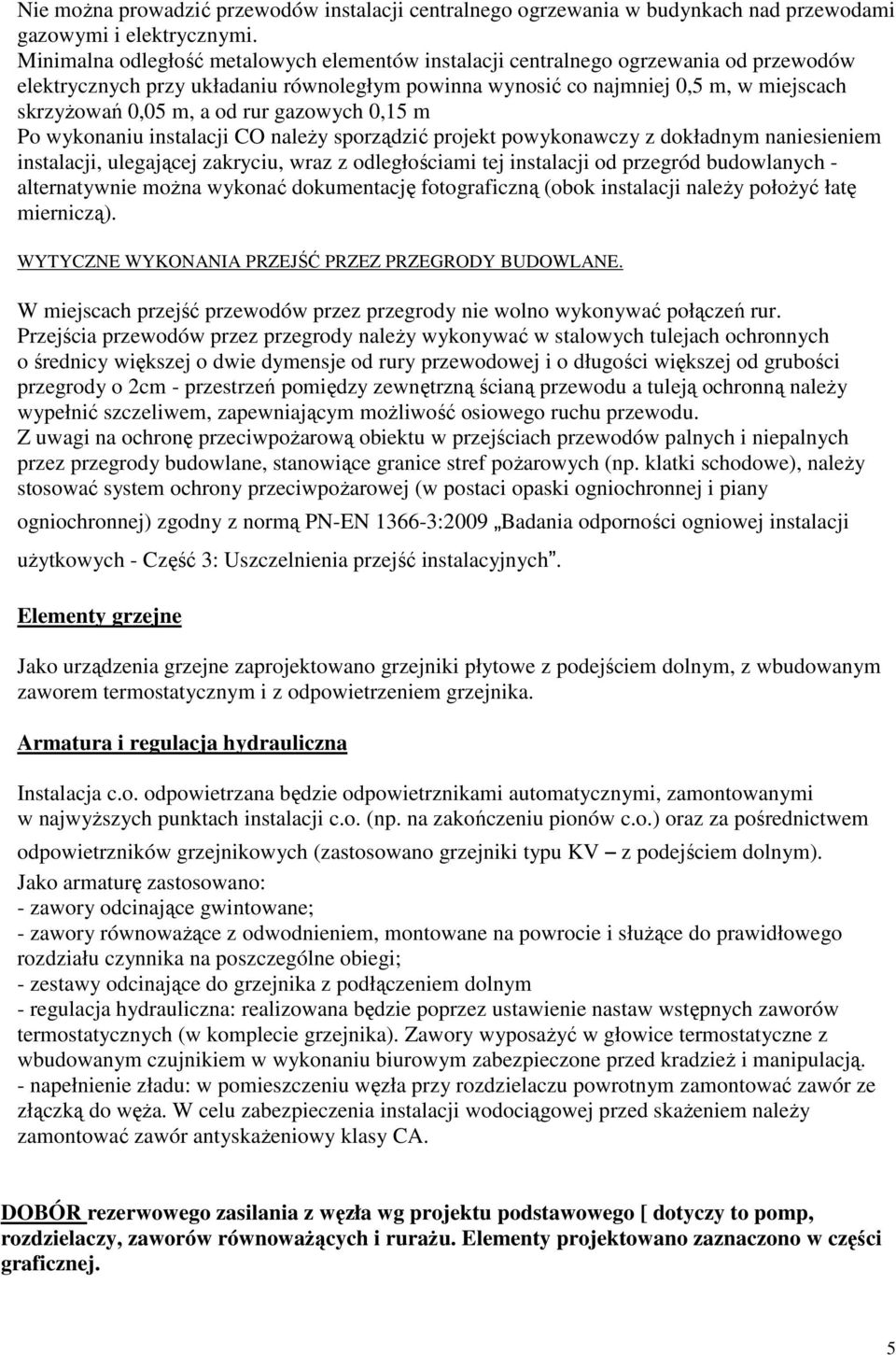

5 Nie moŝna prowadzić przewodów instalacji centralnego ogrzewania w budynkach nad przewodami gazowymi i elektrycznymi. Minimalna odległość metalowych elementów instalacji centralnego ogrzewania od przewodów elektrycznych przy układaniu równoległym powinna wynosić co najmniej 0,5 m, w miejscach skrzyŝowań 0,05 m, a od rur gazowych 0,15 m Po wykonaniu instalacji CO naleŝy sporządzić projekt powykonawczy z dokładnym naniesieniem instalacji, ulegającej zakryciu, wraz z odległościami tej instalacji od przegród budowlanych - alternatywnie moŝna wykonać dokumentację fotograficzną (obok instalacji naleŝy połoŝyć łatę mierniczą). WYTYCZNE WYKONANIA PRZEJŚĆ PRZEZ PRZEGRODY BUDOWLANE. W miejscach przejść przewodów przez przegrody nie wolno wykonywać połączeń rur. Przejścia przewodów przez przegrody naleŝy wykonywać w stalowych tulejach ochronnych o średnicy większej o dwie dymensje od rury przewodowej i o długości większej od grubości przegrody o 2cm - przestrzeń pomiędzy zewnętrzną ścianą przewodu a tuleją ochronną naleŝy wypełnić szczeliwem, zapewniającym moŝliwość osiowego ruchu przewodu. Z uwagi na ochronę przeciwpoŝarową obiektu w przejściach przewodów palnych i niepalnych przez przegrody budowlane, stanowiące granice stref poŝarowych (np. klatki schodowe), naleŝy stosować system ochrony przeciwpoŝarowej (w postaci opaski ogniochronnej i piany ogniochronnej) zgodny z normą PN-EN :2009 Badania odporności ogniowej instalacji uŝytkowych - Część 3: Uszczelnienia przejść instalacyjnych. Elementy grzejne Jako urządzenia grzejne zaprojektowano grzejniki płytowe z podejściem dolnym, z wbudowanym zaworem termostatycznym i z odpowietrzeniem grzejnika. Armatura i regulacja hydrauliczna Instalacja c.o. odpowietrzana będzie odpowietrznikami automatycznymi, zamontowanymi w najwyŝszych punktach instalacji c.o. (np. na zakończeniu pionów c.o.) oraz za pośrednictwem odpowietrzników grzejnikowych (zastosowano grzejniki typu KV z podejściem dolnym). Jako armaturę zastosowano: - zawory odcinające gwintowane; - zawory równowaŝące z odwodnieniem, montowane na powrocie i słuŝące do prawidłowego rozdziału czynnika na poszczególne obiegi; - zestawy odcinające do grzejnika z podłączeniem dolnym - regulacja hydrauliczna: realizowana będzie poprzez ustawienie nastaw wstępnych zaworów termostatycznych (w komplecie grzejnika). Zawory wyposaŝyć w głowice termostatyczne z wbudowanym czujnikiem w wykonaniu biurowym zabezpieczone przed kradzieŝ i manipulacją. - napełnienie zładu: w pomieszczeniu węzła przy rozdzielaczu powrotnym zamontować zawór ze złączką do węŝa. W celu zabezpieczenia instalacji wodociągowej przed skaŝeniem naleŝy zamontować zawór antyskaŝeniowy klasy CA. DOBÓR rezerwowego zasilania z węzła wg projektu podstawowego [ dotyczy to pomp, rozdzielaczy, zaworów równowaŝących i ruraŝu. Elementy projektowano zaznaczono w części graficznej. 5

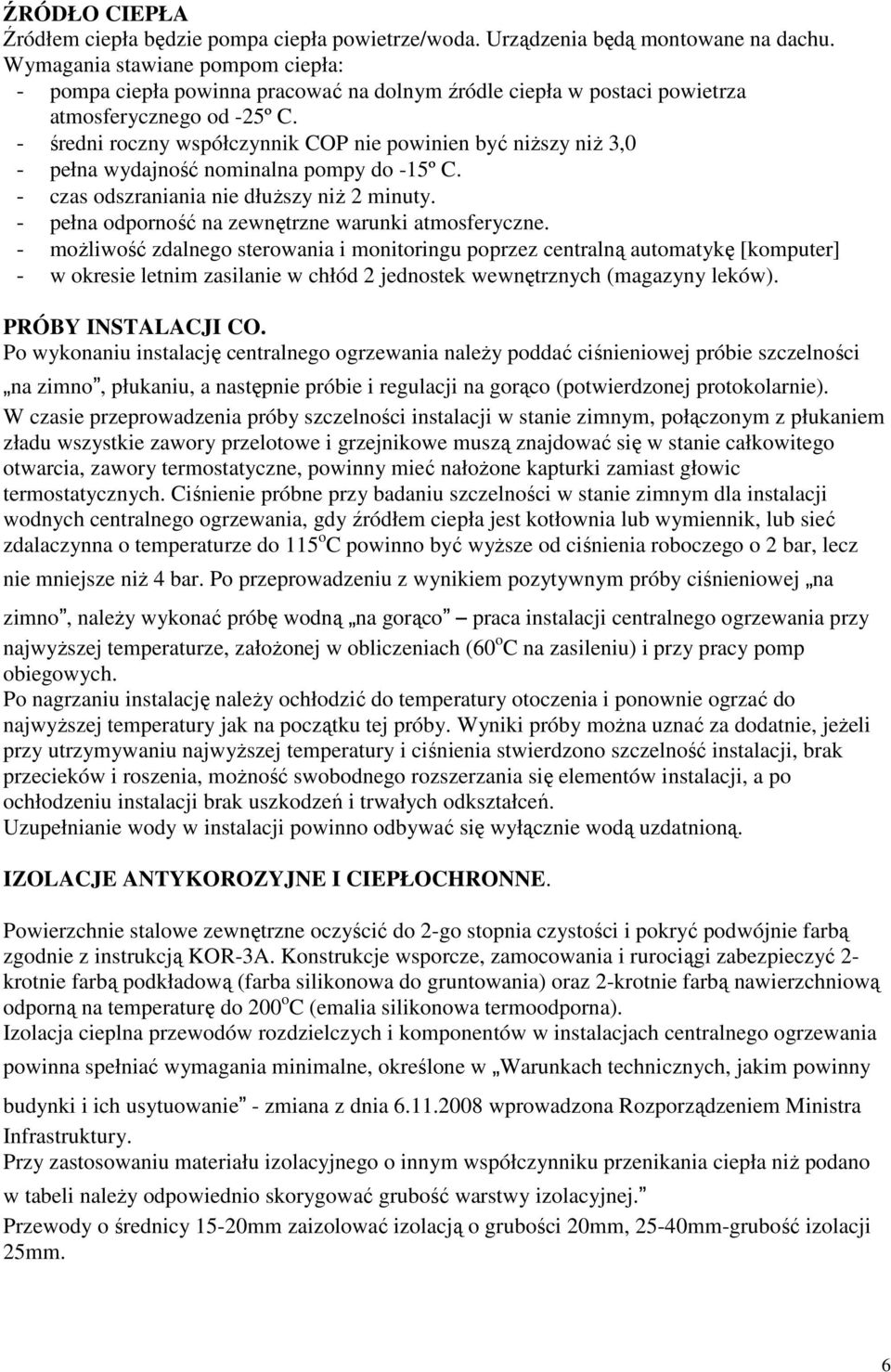

6 ŹRÓDŁO CIEPŁA Źródłem ciepła będzie pompa ciepła powietrze/woda. Urządzenia będą montowane na dachu. Wymagania stawiane pompom ciepła: - pompa ciepła powinna pracować na dolnym źródle ciepła w postaci powietrza atmosferycznego od -25º C. - średni roczny współczynnik COP nie powinien być niŝszy niŝ 3,0 - pełna wydajność nominalna pompy do -15º C. - czas odszraniania nie dłuŝszy niŝ 2 minuty. - pełna odporność na zewnętrzne warunki atmosferyczne. - moŝliwość zdalnego sterowania i monitoringu poprzez centralną automatykę [komputer] - w okresie letnim zasilanie w chłód 2 jednostek wewnętrznych (magazyny leków). PRÓBY INSTALACJI CO. Po wykonaniu instalację centralnego ogrzewania naleŝy poddać ciśnieniowej próbie szczelności na zimno, płukaniu, a następnie próbie i regulacji na gorąco (potwierdzonej protokolarnie). W czasie przeprowadzenia próby szczelności instalacji w stanie zimnym, połączonym z płukaniem zładu wszystkie zawory przelotowe i grzejnikowe muszą znajdować się w stanie całkowitego otwarcia, zawory termostatyczne, powinny mieć nałoŝone kapturki zamiast głowic termostatycznych. Ciśnienie próbne przy badaniu szczelności w stanie zimnym dla instalacji wodnych centralnego ogrzewania, gdy źródłem ciepła jest kotłownia lub wymiennik, lub sieć zdalaczynna o temperaturze do 115 o C powinno być wyŝsze od ciśnienia roboczego o 2 bar, lecz nie mniejsze niŝ 4 bar. Po przeprowadzeniu z wynikiem pozytywnym próby ciśnieniowej na zimno, naleŝy wykonać próbę wodną na gorąco praca instalacji centralnego ogrzewania przy najwyŝszej temperaturze, załoŝonej w obliczeniach (60 o C na zasileniu) i przy pracy pomp obiegowych. Po nagrzaniu instalację naleŝy ochłodzić do temperatury otoczenia i ponownie ogrzać do najwyŝszej temperatury jak na początku tej próby. Wyniki próby moŝna uznać za dodatnie, jeŝeli przy utrzymywaniu najwyŝszej temperatury i ciśnienia stwierdzono szczelność instalacji, brak przecieków i roszenia, moŝność swobodnego rozszerzania się elementów instalacji, a po ochłodzeniu instalacji brak uszkodzeń i trwałych odkształceń. Uzupełnianie wody w instalacji powinno odbywać się wyłącznie wodą uzdatnioną. IZOLACJE ANTYKOROZYJNE I CIEPŁOCHRONNE. Powierzchnie stalowe zewnętrzne oczyścić do 2-go stopnia czystości i pokryć podwójnie farbą zgodnie z instrukcją KOR-3A. Konstrukcje wsporcze, zamocowania i rurociągi zabezpieczyć 2- krotnie farbą podkładową (farba silikonowa do gruntowania) oraz 2-krotnie farbą nawierzchniową odporną na temperaturę do 200 o C (emalia silikonowa termoodporna). Izolacja cieplna przewodów rozdzielczych i komponentów w instalacjach centralnego ogrzewania powinna spełniać wymagania minimalne, określone w Warunkach technicznych, jakim powinny budynki i ich usytuowanie - zmiana z dnia wprowadzona Rozporządzeniem Ministra Infrastruktury. Przy zastosowaniu materiału izolacyjnego o innym współczynniku przenikania ciepła niŝ podano w tabeli naleŝy odpowiednio skorygować grubość warstwy izolacyjnej. Przewody o średnicy 15-20mm zaizolować izolacją o grubości 20mm, 25-40mm-grubość izolacji 25mm. 6

7 UWAGI KOŃCOWE. - Instalację wykonać zgodnie z niniejszym opracowanie zachowując przyjęte średnice i nastawy, a o kaŝdorazowych zmianach naleŝy powiadomić autora projektu -MontaŜ, próby i rozruch instalacji naleŝy przeprowadzić zgodnie z wymaganiami "Warunki techniczne wykonania i odbioru robót budowlanych" część 2 Instalacje sanitarne i przemysłowe - Zastosowane urządzenia muszą posiadać aktualny certyfikat na znak bezpieczeństwa lub deklarację zgodności. - Wszystkie urządzenia zainstalowane w instalacjach powinny być dopuszczone do obrotu i stosowania w budownictwie zgodnie z art. 10 ustawy,,prawo budowlane z dn r. i Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dn r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U Nr 10) oraz z dn r. (Dz. U. nr 45), Opracował: mgr inŝ. Romuald Szafranowski 7
