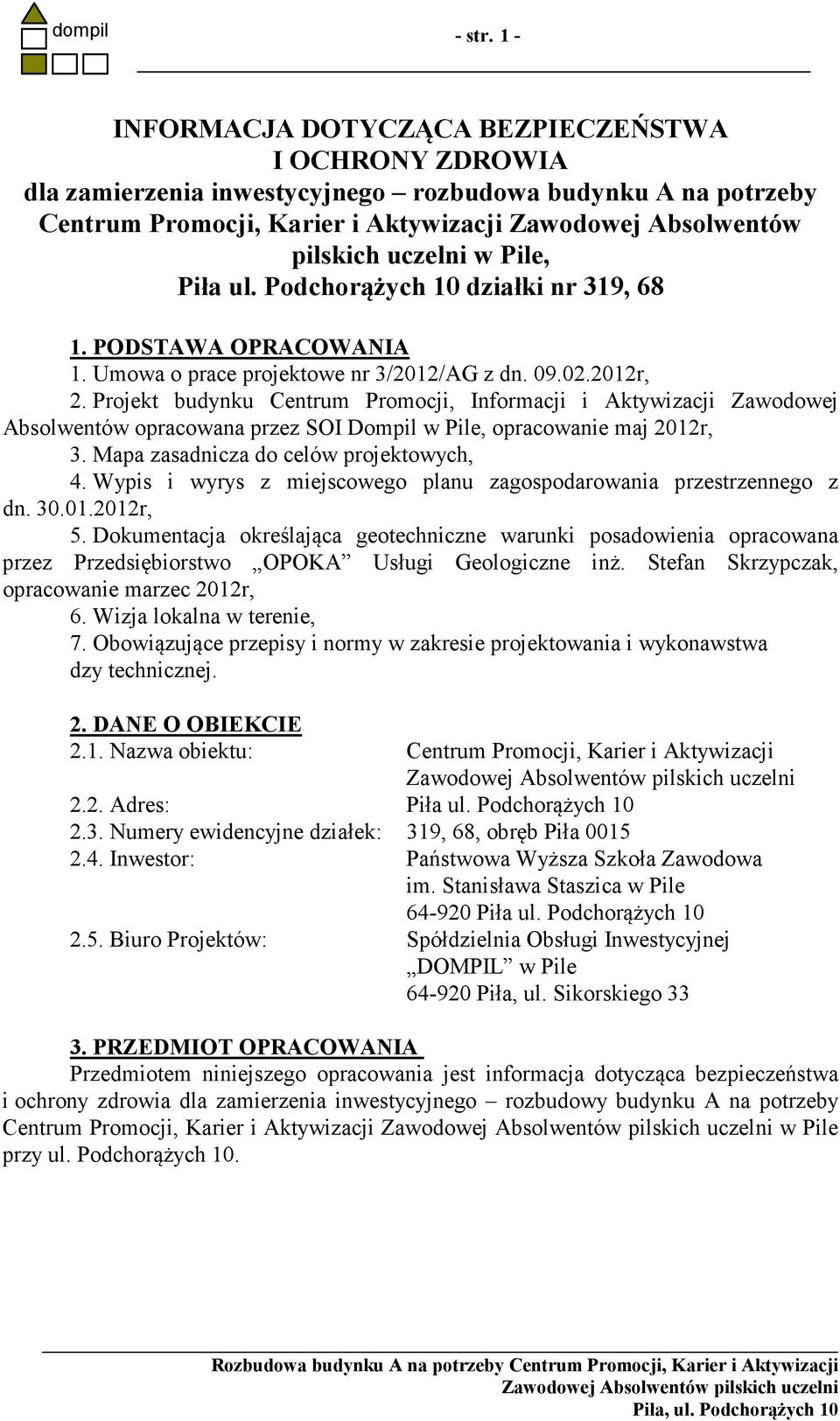

1 - str. 1 - I FORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRO Y ZDROWIA dla zamierzenia inwestycyjnego rozbudowa budynku A na potrzeby Centrum Promocji, Karier i Aktywizacji Zawodowej Absolwentów pilskich uczelni w Pile, Piła ul. Podchorążych 10 działki nr 319, PODSTAWA OPRACOWA IA 1. Umowa o prace projektowe nr 3/2012/AG z dn r, 2. Projekt budynku Centrum Promocji, Informacji i Aktywizacji Zawodowej Absolwentów opracowana przez SOI Dompil w Pile, opracowanie maj 2012r, 3. Mapa zasadnicza do celów projektowych, 4. Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego z dn r, 5. Dokumentacja określająca geotechniczne warunki posadowienia opracowana przez Przedsiębiorstwo OPOKA Usługi Geologiczne inż. Stefan Skrzypczak, opracowanie marzec 2012r, 6. Wizja lokalna w terenie, 7. Obowiązujące przepisy i normy w zakresie projektowania i wykonawstwa dzy technicznej. 2. DA E O OBIEKCIE 2.1. Nazwa obiektu: Centrum Promocji, Karier i Aktywizacji 2.2. Adres: Piła ul. Podchorążych Numery ewidencyjne działek: 319, 68, obręb Piła Inwestor: Państwowa Wyższa Szkoła Zawodowa im. Stanisława Staszica w Pile Piła ul. Podchorążych Biuro Projektów: Spółdzielnia Obsługi Inwestycyjnej DOMPIL w Pile Piła, ul. Sikorskiego PRZEDMIOT OPRACOWA IA Przedmiotem niniejszego opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia dla zamierzenia inwestycyjnego rozbudowy budynku A na potrzeby Centrum Promocji, Karier i Aktywizacji w Pile przy ul. Podchorążych 10.

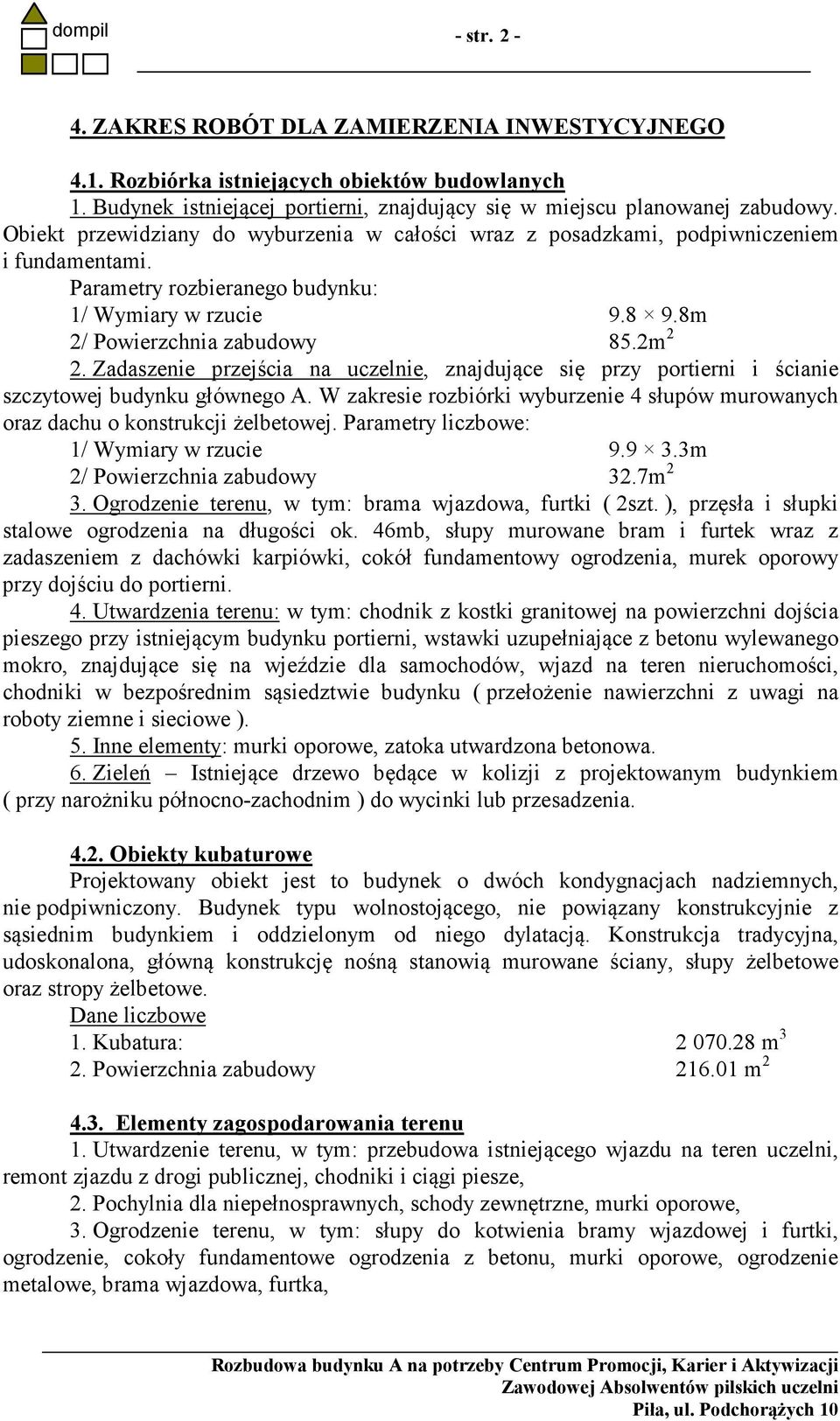

2 - str ZAKRES ROBÓT DLA ZAMIERZE IA I WESTYCYJ EGO 4.1. Rozbiórka istniejących obiektów budowlanych 1. Budynek istniejącej portierni, znajdujący się w miejscu planowanej zabudowy. Obiekt przewidziany do wyburzenia w całości wraz z posadzkami, podpiwniczeniem i fundamentami. Parametry rozbieranego budynku: 1/ Wymiary w rzucie m 2/ Powierzchnia zabudowy 85.2m 2 2. Zadaszenie przejścia na uczelnie, znajdujące się przy portierni i ścianie szczytowej budynku głównego A. W zakresie rozbiórki wyburzenie 4 słupów murowanych oraz dachu o konstrukcji żelbetowej. Parametry liczbowe: 1/ Wymiary w rzucie m 2/ Powierzchnia zabudowy 32.7m 2 3. Ogrodzenie terenu, w tym: brama wjazdowa, furtki ( 2szt. ), przęsła i słupki stalowe ogrodzenia na długości ok. 46mb, słupy murowane bram i furtek wraz z zadaszeniem z dachówki karpiówki, cokół fundamentowy ogrodzenia, murek oporowy przy dojściu do portierni. 4. Utwardzenia terenu: w tym: chodnik z kostki granitowej na powierzchni dojścia pieszego przy istniejącym budynku portierni, wstawki uzupełniające z betonu wylewanego mokro, znajdujące się na wjeździe dla samochodów, wjazd na teren nieruchomości, chodniki w bezpośrednim sąsiedztwie budynku ( przełożenie nawierzchni z uwagi na roboty ziemne i sieciowe ). 5. Inne elementy: murki oporowe, zatoka utwardzona betonowa. 6. Zieleń Istniejące drzewo będące w kolizji z projektowanym budynkiem ( przy narożniku północno-zachodnim ) do wycinki lub przesadzenia Obiekty kubaturowe Projektowany obiekt jest to budynek o dwóch kondygnacjach nadziemnych, nie podpiwniczony. Budynek typu wolnostojącego, nie powiązany konstrukcyjnie z sąsiednim budynkiem i oddzielonym od niego dylatacją. Konstrukcja tradycyjna, udoskonalona, główną konstrukcję nośną stanowią murowane ściany, słupy żelbetowe oraz stropy żelbetowe. Dane liczbowe 1. Kubatura: m 3 2. Powierzchnia zabudowy m Elementy zagospodarowania terenu 1. Utwardzenie terenu, w tym: przebudowa istniejącego wjazdu na teren uczelni, remont zjazdu z drogi publicznej, chodniki i ciągi piesze, 2. Pochylnia dla niepełnosprawnych, schody zewnętrzne, murki oporowe, 3. Ogrodzenie terenu, w tym: słupy do kotwienia bramy wjazdowej i furtki, ogrodzenie, cokoły fundamentowe ogrodzenia z betonu, murki oporowe, ogrodzenie metalowe, brama wjazdowa, furtka,

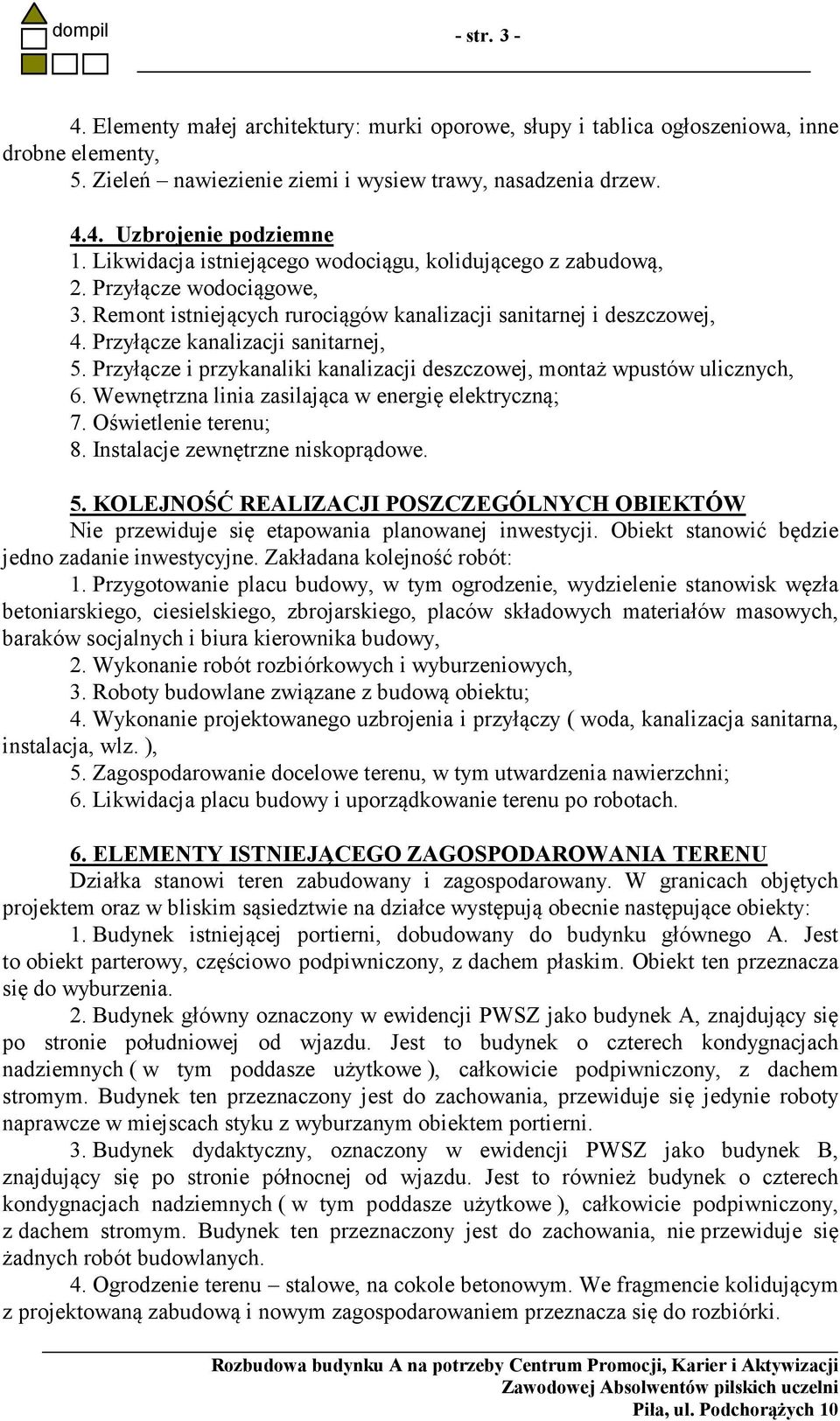

3 - str Elementy małej architektury: murki oporowe, słupy i tablica ogłoszeniowa, inne drobne elementy, 5. Zieleń nawiezienie ziemi i wysiew trawy, nasadzenia drzew Uzbrojenie podziemne 1. Likwidacja istniejącego wodociągu, kolidującego z zabudową, 2. Przyłącze wodociągowe, 3. Remont istniejących rurociągów kanalizacji sanitarnej i deszczowej, 4. Przyłącze kanalizacji sanitarnej, 5. Przyłącze i przykanaliki kanalizacji deszczowej, montaż wpustów ulicznych, 6. Wewnętrzna linia zasilająca w energię elektryczną; 7. Oświetlenie terenu; 8. Instalacje zewnętrzne niskoprądowe. 5. KOLEJ OŚĆ REALIZACJI POSZCZEGÓL YCH OBIEKTÓW Nie przewiduje się etapowania planowanej inwestycji. Obiekt stanowić będzie jedno zadanie inwestycyjne. Zakładana kolejność robót: 1. Przygotowanie placu budowy, w tym ogrodzenie, wydzielenie stanowisk węzła betoniarskiego, ciesielskiego, zbrojarskiego, placów składowych materiałów masowych, baraków socjalnych i biura kierownika budowy, 2. Wykonanie robót rozbiórkowych i wyburzeniowych, 3. Roboty budowlane związane z budową obiektu; 4. Wykonanie projektowanego uzbrojenia i przyłączy ( woda, kanalizacja sanitarna, instalacja, wlz. ), 5. Zagospodarowanie docelowe terenu, w tym utwardzenia nawierzchni; 6. Likwidacja placu budowy i uporządkowanie terenu po robotach. 6. ELEME TY IST IEJĄCEGO ZAGOSPODAROWA IA TERE U Działka stanowi teren zabudowany i zagospodarowany. W granicach objętych projektem oraz w bliskim sąsiedztwie na działce występują obecnie następujące obiekty: 1. Budynek istniejącej portierni, dobudowany do budynku głównego A. Jest to obiekt parterowy, częściowo podpiwniczony, z dachem płaskim. Obiekt ten przeznacza się do wyburzenia. 2. Budynek główny oznaczony w ewidencji PWSZ jako budynek A, znajdujący się po stronie południowej od wjazdu. Jest to budynek o czterech kondygnacjach nadziemnych ( w tym poddasze użytkowe ), całkowicie podpiwniczony, z dachem stromym. Budynek ten przeznaczony jest do zachowania, przewiduje się jedynie roboty naprawcze w miejscach styku z wyburzanym obiektem portierni. 3. Budynek dydaktyczny, oznaczony w ewidencji PWSZ jako budynek B, znajdujący się po stronie północnej od wjazdu. Jest to również budynek o czterech kondygnacjach nadziemnych ( w tym poddasze użytkowe ), całkowicie podpiwniczony, z dachem stromym. Budynek ten przeznaczony jest do zachowania, nie przewiduje się żadnych robót budowlanych. 4. Ogrodzenie terenu stalowe, na cokole betonowym. We fragmencie kolidującym z projektowaną zabudową i nowym zagospodarowaniem przeznacza się do rozbiórki.

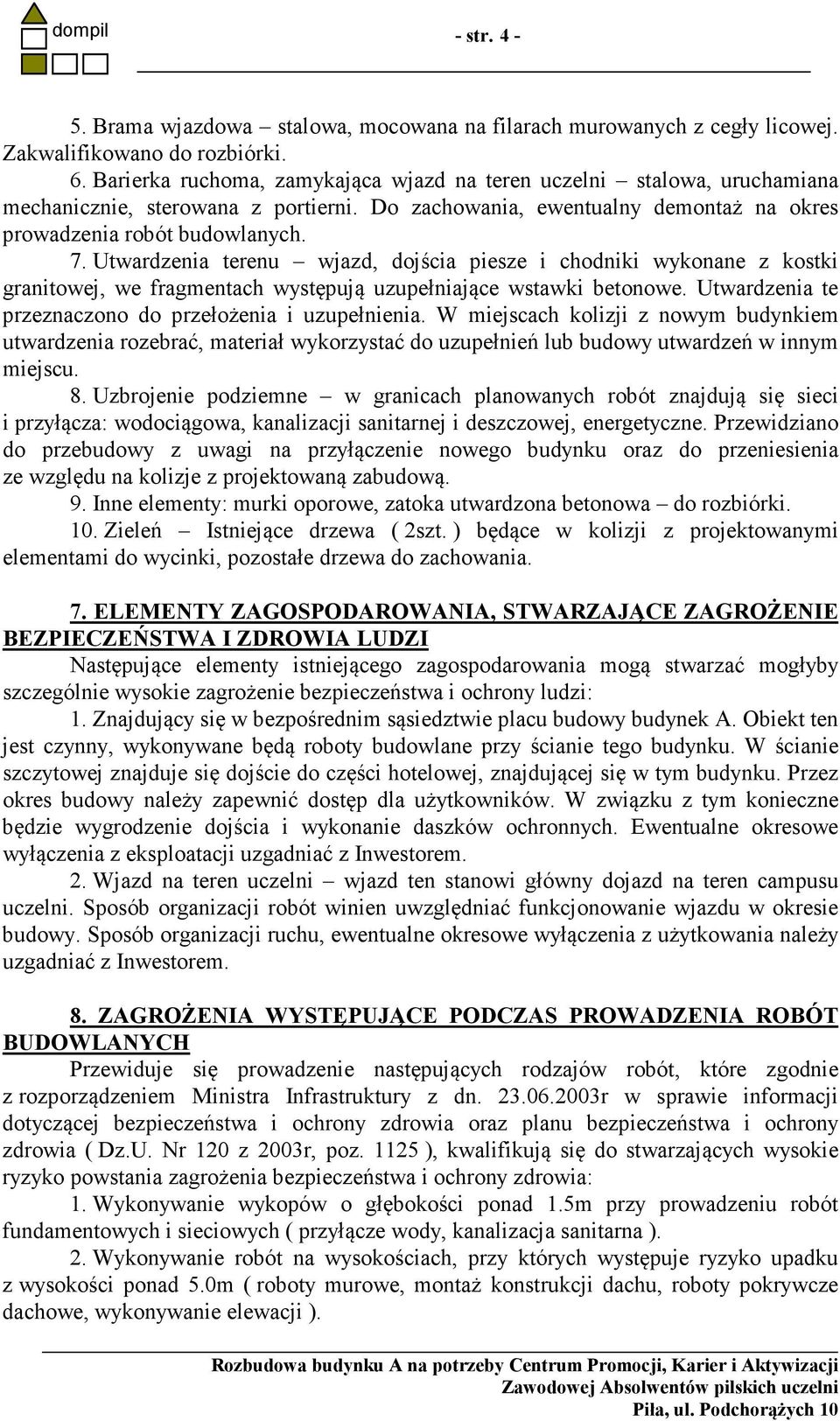

4 - str Brama wjazdowa stalowa, mocowana na filarach murowanych z cegły licowej. Zakwalifikowano do rozbiórki. 6. Barierka ruchoma, zamykająca wjazd na teren uczelni stalowa, uruchamiana mechanicznie, sterowana z portierni. Do zachowania, ewentualny demontaż na okres prowadzenia robót budowlanych. 7. Utwardzenia terenu wjazd, dojścia piesze i chodniki wykonane z kostki granitowej, we fragmentach występują uzupełniające wstawki betonowe. Utwardzenia te przeznaczono do przełożenia i uzupełnienia. W miejscach kolizji z nowym budynkiem utwardzenia rozebrać, materiał wykorzystać do uzupełnień lub budowy utwardzeń w innym miejscu. 8. Uzbrojenie podziemne w granicach planowanych robót znajdują się sieci i przyłącza: wodociągowa, kanalizacji sanitarnej i deszczowej, energetyczne. Przewidziano do przebudowy z uwagi na przyłączenie nowego budynku oraz do przeniesienia ze względu na kolizje z projektowaną zabudową. 9. Inne elementy: murki oporowe, zatoka utwardzona betonowa do rozbiórki. 10. Zieleń Istniejące drzewa ( 2szt. ) będące w kolizji z projektowanymi elementami do wycinki, pozostałe drzewa do zachowania. 7. ELEME TY ZAGOSPODAROWA IA, STWARZAJĄCE ZAGROŻE IE BEZPIECZEŃSTWA I ZDROWIA LUDZI Następujące elementy istniejącego zagospodarowania mogą stwarzać mogłyby szczególnie wysokie zagrożenie bezpieczeństwa i ochrony ludzi: 1. Znajdujący się w bezpośrednim sąsiedztwie placu budowy budynek A. Obiekt ten jest czynny, wykonywane będą roboty budowlane przy ścianie tego budynku. W ścianie szczytowej znajduje się dojście do części hotelowej, znajdującej się w tym budynku. Przez okres budowy należy zapewnić dostęp dla użytkowników. W związku z tym konieczne będzie wygrodzenie dojścia i wykonanie daszków ochronnych. Ewentualne okresowe wyłączenia z eksploatacji uzgadniać z Inwestorem. 2. Wjazd na teren uczelni wjazd ten stanowi główny dojazd na teren campusu uczelni. Sposób organizacji robót winien uwzględniać funkcjonowanie wjazdu w okresie budowy. Sposób organizacji ruchu, ewentualne okresowe wyłączenia z użytkowania należy uzgadniać z Inwestorem. 8. ZAGROŻE IA WYSTĘPUJĄCE PODCZAS PROWADZE IA ROBÓT BUDOWLA YCH Przewiduje się prowadzenie następujących rodzajów robót, które zgodnie z rozporządzeniem Ministra Infrastruktury z dn r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia ( Dz.U. Nr 120 z 2003r, poz ), kwalifikują się do stwarzających wysokie ryzyko powstania zagrożenia bezpieczeństwa i ochrony zdrowia: 1. Wykonywanie wykopów o głębokości ponad 1.5m przy prowadzeniu robót fundamentowych i sieciowych ( przyłącze wody, kanalizacja sanitarna ). 2. Wykonywanie robót na wysokościach, przy których występuje ryzyko upadku z wysokości ponad 5.0m ( roboty murowe, montaż konstrukcji dachu, roboty pokrywcze dachowe, wykonywanie elewacji ).

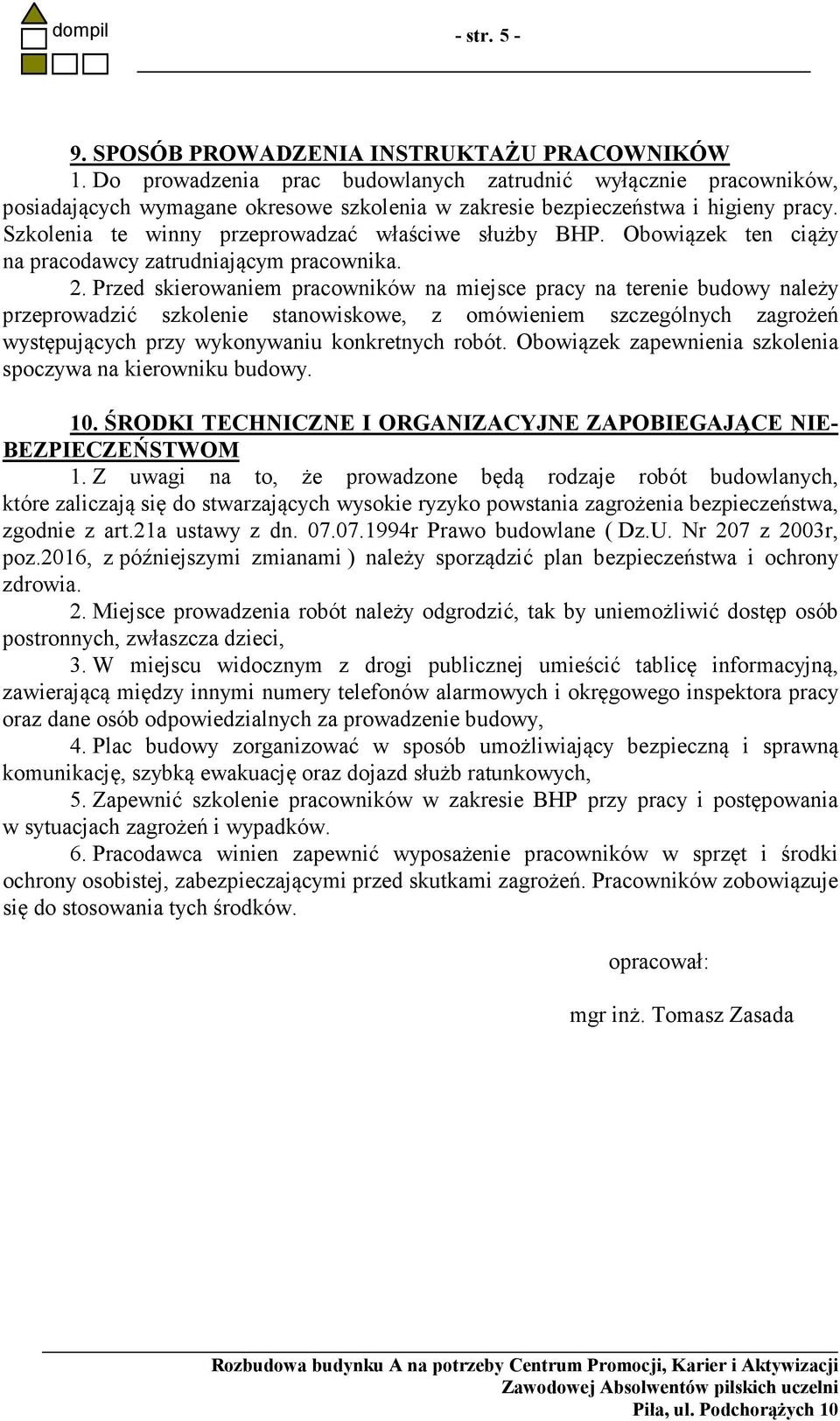

5 - str SPOSÓB PROWADZE IA I STRUKTAŻU PRACOW IKÓW 1. Do prowadzenia prac budowlanych zatrudnić wyłącznie pracowników, posiadających wymagane okresowe szkolenia w zakresie bezpieczeństwa i higieny pracy. Szkolenia te winny przeprowadzać właściwe służby BHP. Obowiązek ten ciąży na pracodawcy zatrudniającym pracownika. 2. Przed skierowaniem pracowników na miejsce pracy na terenie budowy należy przeprowadzić szkolenie stanowiskowe, z omówieniem szczególnych zagrożeń występujących przy wykonywaniu konkretnych robót. Obowiązek zapewnienia szkolenia spoczywa na kierowniku budowy. 10. ŚRODKI TECH ICZ E I ORGA IZACYJ E ZAPOBIEGAJĄCE IE- BEZPIECZEŃSTWOM 1. Z uwagi na to, że prowadzone będą rodzaje robót budowlanych, które zaliczają się do stwarzających wysokie ryzyko powstania zagrożenia bezpieczeństwa, zgodnie z art.21a ustawy z dn r Prawo budowlane ( Dz.U. Nr 207 z 2003r, poz.2016, z późniejszymi zmianami ) należy sporządzić plan bezpieczeństwa i ochrony zdrowia. 2. Miejsce prowadzenia robót należy odgrodzić, tak by uniemożliwić dostęp osób postronnych, zwłaszcza dzieci, 3. W miejscu widocznym z drogi publicznej umieścić tablicę informacyjną, zawierającą między innymi numery telefonów alarmowych i okręgowego inspektora pracy oraz dane osób odpowiedzialnych za prowadzenie budowy, 4. Plac budowy zorganizować w sposób umożliwiający bezpieczną i sprawną komunikację, szybką ewakuację oraz dojazd służb ratunkowych, 5. Zapewnić szkolenie pracowników w zakresie BHP przy pracy i postępowania w sytuacjach zagrożeń i wypadków. 6. Pracodawca winien zapewnić wyposażenie pracowników w sprzęt i środki ochrony osobistej, zabezpieczającymi przed skutkami zagrożeń. Pracowników zobowiązuje się do stosowania tych środków. opracował: mgr inż. Tomasz Zasada
