PROJEKT BUDOWLANY Z ELEMENTAMI WYKONAWCZYMI

Wielkość: px

Rozpocząć pokaz od strony:

Download "PROJEKT BUDOWLANY Z ELEMENTAMI WYKONAWCZYMI"

Dagmara Żukowska
5 lat temu
Przeglądów:

1 PROJEKT BUDOWLANY Z ELEMENTAMI WYKONAWCZYMI REMONT PRZYDROŻNEJ KAPLICZKI Obiekt, adres: KAPLICZKA PRZYDROŻNA (NR 4) Nowa Wieś Kłodzka dz. 50/2 AM 1 Kategoria obiektu X Inwestor: Gmina Nowa Ruda, Nowa Ruda, ul. Niepodległości 1 Autorzy projektu: Branża Imię i Nazwisko, Uprawnienia Podpis Projektant Projektant inż. Edward Knapczyk upr. nr UAN VI-f/3/144/84 oraz ANF 2/92/83r. mgr inż. Agata Knapczyk upr. nr 80/DOŚ/15 Wałbrzych, 27 czerwiec 2016 r.

2 SPIS TREŚCI I. Dokumentacja formalno-prawna Oświadczenie i zaświadczenia projektanta Mapa ewidencji gruntów Wypis z rejestru gruntów II. Projekt budowlany/wykonawczy 1. Opis techniczny 2. Część graficzna 1/3 Plan sytuacyjny 1:500 2/3 Kapliczka nr 4 widok front i widok bok 1:20 3/3 Kapliczka nr 4 widok tył i rzut 1:20 3. Dokumentacja fotograficzna

3 OPIS TECHNICZNY 1. DANE EWIDENCYJNE 1.1. OBIEKT, ADRES: KAPLICZKA PRZYDROŻNA NR 4 Nowa Wieś Kłodzka, dz. nr 50/2 AM INWESTOR : Gmina Nowa Ruda, Nowa Ruda, ul. Niepodległości AUTOR PROJEKTU: inż. Edward Knapczyk, mgr inż. Agata Knapczyk 1.4. WIELKOŚĆ OBIEKTU : - Powierzchnia zabudowy (wymiary postumentu w rzucie): 0,90m x 2,76m =2,48 m 2 - Maksymalna wysokość obiektu : 4,70m 2. OGÓLNY OPIS OBIEKTU Kapliczka (a właściwie pomnik z krzyżem) znajduje się w pobliżu zabytkowego, przebudowanego w 1789 roku, późnobarokowego kościoła pw. Podwyższenia Krzyża Świętego w Nowej Wsi Kłodzkiej, tuż przed bramą wejściową na teren kościelny. Obiekt powstał prawdopodobnie na początku XIX wieku. W podstawie środkowej części pomnika widnieje wyryta data Po I wojnie światowej był przebudowany lub remontowany, i zaopatrzony w tablice poświęcone mieszkańcom okolicy, poległym w tej wojnie. Z boku kamiennego postumentu widnieje wykuty, jeszcze widoczny, napis: E.Wagner Glatz Obecnie tablic z nazwiskami już nie ma pozostały puste pola. Pozostał jedynie napis w medalionie - to cytat z ewangelii świętego Jana Nie ma większej miłości od tej, gdy ktoś życie swoje oddaje za przyjaciół swoich. Najstarszą wydaje się być część środkowa z licznymi kamiennymi zdobieniami w obrębie postumentu (woluty, girlandy, figurki aniołków i motywy roślinne) i z figurą Chrystusa na krzyżu części boczne prawdopodobnie zostały dostawione w ramach przebudowy w 1936 roku. Kapliczka usytuowana jest pomiędzy dwiema dużymi i starymi lipami. Wykonana została w całości w kamieniu - piaskowcu. Obecnie bardzo silnie zabrudzona i omszała ze względu na lokalizację pod koronami drzew. Postument powstał z kilku połączonych ze sobą bloków kamiennych, które zwieńczono kamiennym krzyżem z postacią ukrzyżowanego Jezusa. Wszystkie bloki są zlicowane po stronie tylnej pomnika z tyłu tworzą jedną płaszczyznę. Pomnik jest symetryczny względem pionowej osi - składa się z trzech zasadniczych partii: dwóch bocznych i jednej części środkowej, wyoblonej, wysuniętej poza lico dwóch pozostałych. Począwszy od poziomu terenu, idąc w górę pomnik składa się z prostokątnego postumentu o największej powierzchni zabudowy, lecz niewielkiej wysokości

4 - 2 - (zaledwie 20cm). Ta partia nie posiada zdobień. Następnie na tej podstawie ułożono trzy masywne bloki kamienne o wysokości 50cm, środkowy blok najbardziej wysunięty w kierunku widza, wyoblony. Na tych blokach ułożono trzy najwyższe i najbardziej ozdobne fragmenty (skrajne o wysokości 1,1m, środkowy 1,34m). Zwieńczono je ozdobnym gzymsem składającym się także z trzech części. Na środkowej partii ułożono jeszcze jeden kamienny postument, a na nim kamienny krzyż z kamienną rzeźbą Chrystusa. Tylna ściana pomnika gładka, bez zdobień, z widocznymi stalowymi płaskownikami łączącymi poszczególne części kapliczki. Teren wokół kapliczki częściowo utwardzony po stronie frontowej terenowe schody oraz murki z bloków kamiennych. 4. OPIS PROJEKTOWANYCH ROZWIĄZAŃ W ramach projektu remontu kapliczki przewidziano głównie oczyszczenie piaskowca, uzupełnienie ubytków w kamieniu, sprawdzenie i wzmocnienie łączeń poszczególnych bloków, naprawę i uzupełnienie zdobień w kamieniu, hydrofobizację kamienia. W pierwszej kolejności należy sprawdzić wytrzymałość stalowych połączeń z płaskowników. Stal oczyścić i zabezpieczyć antykorozyjnie. Kamień starannie oczyścić początkowo poprzez szczotkowanie przy użyciu odpowiednich past, następnie myjąc wodą pod ciśnieniem. Ubytki uzupełnić zaprawą do naprawy piaskowca, dobierając ją kolorystycznie do koloru kamienia. Ozdobne napisy i żłobienia w kamieniu ostrożnie pogłębić, ponownie przemyć wodą pod ciśnieniem. Po oczyszczeniu kamienia całą jego powierzchnię wzmocnić stosując preparaty krzemoorganiczne. Następnie poddać hydrofobizacji. Dojście do kapliczki obecnie prowadzi po nawierzchni utwardzonej kamiennym grysem, tuż przed kapliczką wykonano kamienne stopnie i niskie murki. Wzdłuż murka, w pasie szerokości ~50cm, poprzez grys ułożony bezpośrednio na podłożu gruntowym przedostała się roślinność. Należy zebrać warstwę grysu i gruntu w obrębie tego pasa na głębokość około 15cm, ułożyć geowłókninę, a następnie z powrotem nasypać grys (odtworzyć nawierzchnię). Kamienne stopnie i murki oczyścić, usunąć zaprawę ze spoin na głębokość min. 2cm lub na głębokość podwójnej szerokości spoiny. Uzupełnić ubytki w kamieniu oraz wykonać nowe spoiny stosując zaprawę do kamienia. 5. UWAGI KOŃCOWE 5.1. Z uwagi na charakter obiektu prace remontowe należy prowadzić pod nadzorem osób posiadających odpowiednie doświadczenie zawodowe oraz właściwe uprawnienia do pełnienia samodzielnych funkcji technicznych w budownictwie.

5 W przypadku zauważenia jakichkolwiek rozbieżności pomiędzy danymi przyjętymi w projekcie, a stwierdzonymi na budowie, należy niezwłocznie powiadomić o tym fakcie autora projektu. Wałbrzych, czerwiec 2016 r. OPRACOWAŁA : mgr inż. Agata Knapczyk

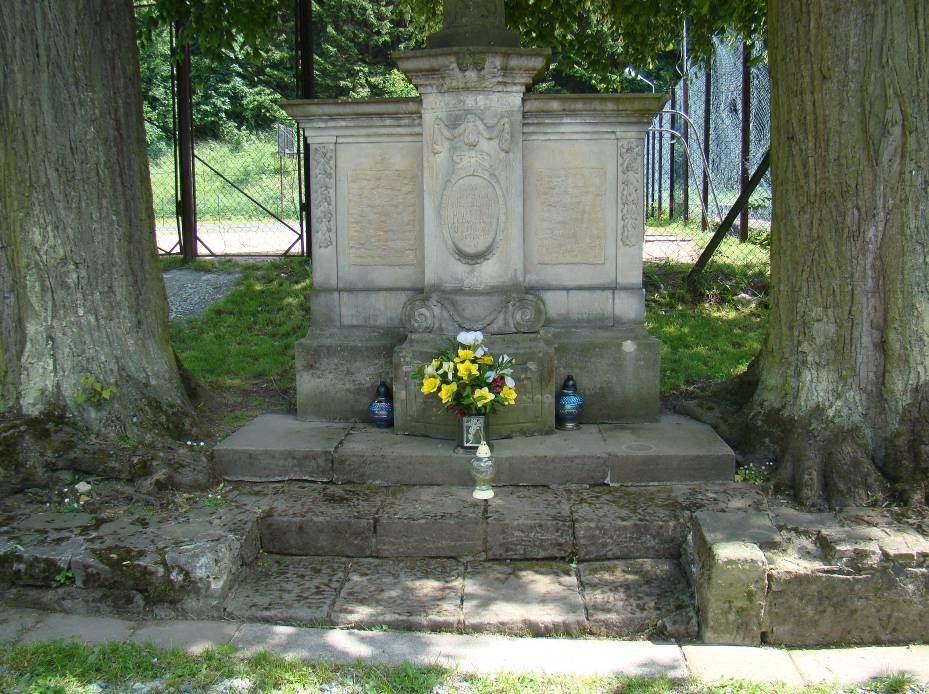

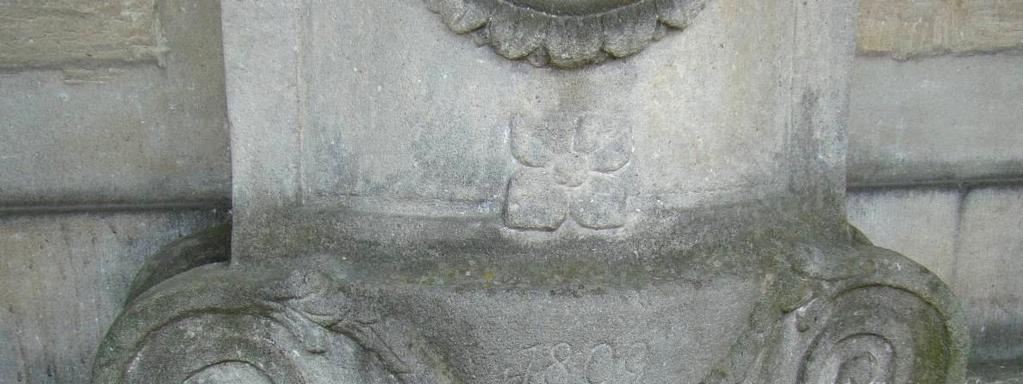

6 Dokumentacja fotograficzna, czerwiec 2016
