Instrukcja montażu. Wyposażenie podstawowe ISOBUS z tylnym gniazdkiem wtykowym (bez Tractor-ECU)
|
|
- Julian Wrona
- 6 lat temu
- Przeglądów:
Transkrypt
1 Wyposażenie podstawowe ISOBUS z tylnym gniazdkiem wtykowym (bez Tractor-ECU) Stan: V PL Przeczytaj tą instrukcję obsługi i stosuj się do niej. Zachowaj tą instrukcję obsługi do użycia w przyszłości.
2 Nota redakcyjna Dokument Copyright Produkt: Wyposażenie podstawowe ISOBUS z tylnym gniazdkiem wtykowym (bez Tractor-ECU) Numer dokumentu: PL Język oryginału: niemiecki Müller-Elektronik GmbH & Co.KG Franz-Kleine-Straße Salzkotten Niemcy Tel: ++49 (0) 5258 / Telefax: ++49 (0) 5258 / info@mueller-elektronik.de Strona internetowa:
3 Spis treści Spis treści 1 Dla twojego bezpieczeństwa Podstawowe wskazówki bezpieczeństwa Zasady użycia produktu zgodne z intencją producenta Konstrukcja i znaczenie wskazówek bezpieczeństwa Utylizacja 5 2 Opis produktu Montaż gniazdka wtykowego ISOBUS Podłączenie kabla akumulatora Połączenie wyposażenia podstawowego z terminalem Umieszczenie wtyku ISOBUS Użycie nasadki przeciwpyłowej 10 4 Dane techniczne 11 V
4 1 Dla twojego bezpieczeństwa Podstawowe wskazówki bezpieczeństwa Dla twojego bezpieczeństwa Podstawowe wskazówki bezpieczeństwa Przed montażem wyposażenia podstawowego należy starannie przeczytać poniższe wskazówki bezpieczeństwa. Wykonać montaż produktu tylko, jeżeli posiadają Państwo specjalistyczną wiedzę elektroniczną. W przeciwnym razie należy zlecić prace ekspertowi. Montaż produktu przeprowadzić zgodnie z opisem w niniejszej instrukcji. Wadliwe bezpieczniki wymienić tylko na bezpieczniki z tą samą mocą prądu. Zasady użycia produktu zgodne z intencją producenta Produkt może być stosowany wyłącznie w rolnictwie. Każda dodatkowe stosowanie systemu wyklucza odpowiedzialność producenta. Producent nie odpowiada wtedy za żadne uszkodzenia rzeczy lub ludzi wynikające z niestosowania się do zaleceń. Wszelka odpowiedzialność i ryzyko z tym związane spada na użytkownika. Instrukcja obsługi stanowi część produktu. Produkt może być stosowany wyłącznie zgodnie z niniejszą instrukcją obsługi. Należy stosować się do uznanych zasad BHP oraz pozostałych zasad bezpiecznej pracy w przemyśle, rolnictwie i kodeksu drogowego. Wszystkie przeróbki urządzenia przeprowadzone przez użytkownika wykluczają odpowiedzialność producenta. Konstrukcja i znaczenie wskazówek bezpieczeństwa Wszystkie wskazówki bezpieczeństwa, które znajdziesz w tej instrukcji, zostały skonstruowane według następującego wzoru: OSTRZEŻENIE To słowo oznacza zagrożenia o średnim ryzyku. Jeżeli ich nie unikniesz, mogą doprowadzić do śmierci lub ciężkich uszkodzeń ciała. OSTROŻNIE To słowo oznacza zagrożenia, które mogą doprowadzić do lekkich lub średnich obrażeń ciała jeśli ich nie unikniesz PL
5 Dla twojego bezpieczeństwa Utylizacja 1 WSKAZÓWKA To słowo oznacza zagrożenia, które mogą doprowadzić do strat materialnych jeśli ich nie unikniesz. Niektóre czynności należy wykonać w kilku krokach. Jeżeli z którymś krokiem związane jest ryzyko, w opisie czynności znajduje się wskazówka bezpieczeństwa. Wskazówki bezpieczeństwa znajdują się zawsze bezpośrednio przed ryzykownym krokiem i oznaczone są tłustym drukiem i słowem ostrzegawczym. Przykład 1. WSKAZÓWKA! To wskazówka. Ostrzega przed ryzykiem, z jakim związana jest następna czynność. 2. Ryzykowna czynność. 1.4 Utylizacja Prosimy o zutylizowanie niniejszego produktu po jego użyciu jako odpadu elektronicznego zgodnie z przepisami obowiązującymi w danym kraju. V
6 2 Opis produktu 2 Opis produktu Wyposażenie podstawowe ISOBUS umożliwia utworzenie na ciągniku łącza między terminalem a komputerem roboczym ISOBUS urządzenia rolniczego. Dzięki temu jest możliwe przesyłanie danych między terminalem a komputerem roboczym. Zawartość opakowania Wyposażenie podstawowe składa się z następujących elementów: gniazdko wtykowe ISOBUS kabel Sub-D do podłączenia do terminalu długość kabla 3 m przy wyposażeniu podstawowym długość kabla 8 m przy wyposażeniu podstawowym długość kabla 8 m przy wyposażeniu podstawowym kabel akumulatora z uchwytem bezpiecznika do przyłączenia do akumulatora pojazdu akcesoria z częściami do montażu komponentów PL

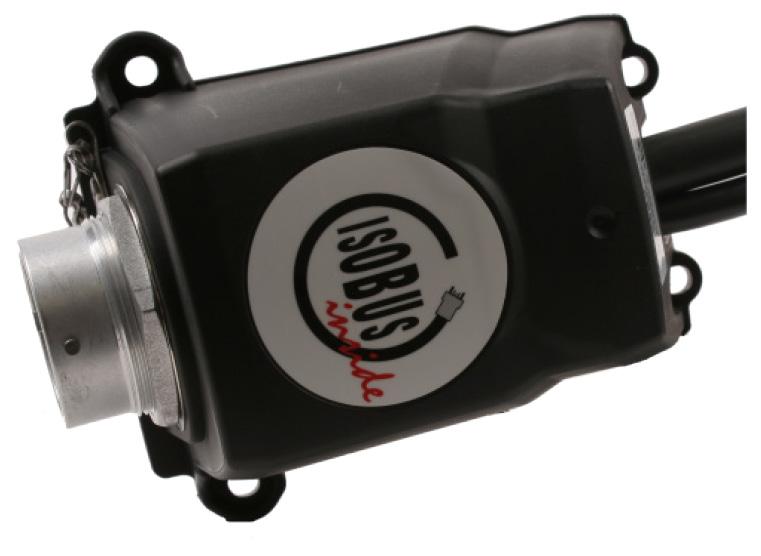

7 Montaż gniazdka wtykowego ISOBUS Podczas montażu należy wykonać następujące czynności: Montaż gniazdka wtykowego ISOBUS Podłączenie kabla akumulatora Połączenie wyposażenia podstawowego z terminalem Umieszczenie wtyku ISOBUS Użycie nasadki przeciwpyłowej Montaż gniazdka wtykowego ISOBUS Gniazdka wtykowe ISOBUS można montować tylko w określonym położeniu, by uniknąć przenikania wody lub innych substancji. Jeżeli gniazdko wtykowe ISOBUS zostanie zamontowane w innym położeniu, jest możliwe przedostanie się wody lub innych substancji. Możliwe położenia montażowe: Mocowanie dół i pochylenie Mocowanie lewo i pochylenie Mocowanie prawo i pochylenie Widok przedni Widok przedni Widok przedni Widok boczny Widok boczny Widok boczny Instrukcja 1. Zamontować gniazdko wtykowe ISOBUS w dobrze dostępnym miejscu, w stabilny sposób na zewnątrz pojazdu. Należy przestrzegać przy tym możliwych prawidłowych pozycji montażowych i długości kabla dla późniejszego przyłączenia do terminalu. Użyć wszystkich 4 śrub, aby dokręcić gniazdko wtykowe ISOBUS. V
8 3 Podłączenie kabla akumulatora 3.2 Podłączenie kabla akumulatora Końcówka do podłączenia do bieguna dodatniego akumulatora pojazdu Końcówka do podłączenia do bieguna ujemnego akumulatora pojazdu Kabel łączący terminalu Przygotowany uchwyt bezpiecznika z bezpiecznikiem 50 A Przygotowany uchwyt bezpiecznika z bezpiecznikiem 15 A Gniazdko wtykowe ISOBUS OSTRZEŻENIE Niebezpieczeństwo zwarcia Jeżeli podczas pracy przy zaciskach biegunowych dojdzie do połączenia bieguna dodatniego i masy pojazdu, następuje wówczas zwarcie. Może to spowodować obrażenia osób wskutek oparzeń. Podczas pracy przy zaciskach biegunowych należy zwracać uwagę, aby nie doszło do powstania połączenia między akumulatorem pojazdu a masą pojazdu. Przed rozpoczęciem pracy należy zdjąć metaliczne przedmioty, takie jak zegarki czy pierścionki. Podczas rozłączania zacisków należy zawsze rozpoczynać od bieguna ujemnego. Podczas podłączania zacisków należy zawsze rozpoczynać od bieguna dodatniego PL
9 Połączenie wyposażenia podstawowego z terminalem 3 OSTRZEŻENIE Niebezpieczeństwo obrażeń wskutek pęknięcia akumulatora pojazdu Jeżeli zaciski biegunowe przylegają luźniej, wówczas podczas uruchomienia pojazdu może dojść do przegrzania akumulatora pojazdu. W wyniku tego może nastąpić pęknięcie akumulatora pojazdu. Po zakończeniu montażu należy zawsze mocno docisnąć zaciski biegunowe. WSKAZÓWKA Uszkodzenia elektryki pojazdu Poprzez zamianę biegunowości żył kablowych może dojść do powstania szkód w elektryce pojazdu. Przestrzegaj biegunowości żył kablowych i zacisków. Instrukcja Podłączanie kabla akumulatora należy przeprowadzić w następujący sposób: Pojazd jest wyłączony. 1. Podłączyć końcówki bezpośrednio do biegunów akumulatora pojazdu. Należy przestrzegać biegunowości, rozpoczynać od bieguna dodatniego. 2. Unieruchomić kabel akumulatora z żyłami kablowymi. Nie wolno skracać kabla. Podczas mocowania zwrócić uwagę na wystarczający odstęp od ruchomych elementów i elementów, które wytwarzają ciepło. 3.3 Instrukcja Połączenie wyposażenia podstawowego z terminalem 1. Połączyć kabel łączący terminalu z przyłączem do terminalu. W większości terminali firmy Müller-Elektronik jest ono oznaczone literką A. 2. Unieruchomić kabel łączący terminalu z żyłami kablowymi. Nie wolno skracać kabla. Podczas mocowania zwrócić uwagę na wystarczający odstęp od ruchomych elementów i elementów, które wytwarzają ciepło. V

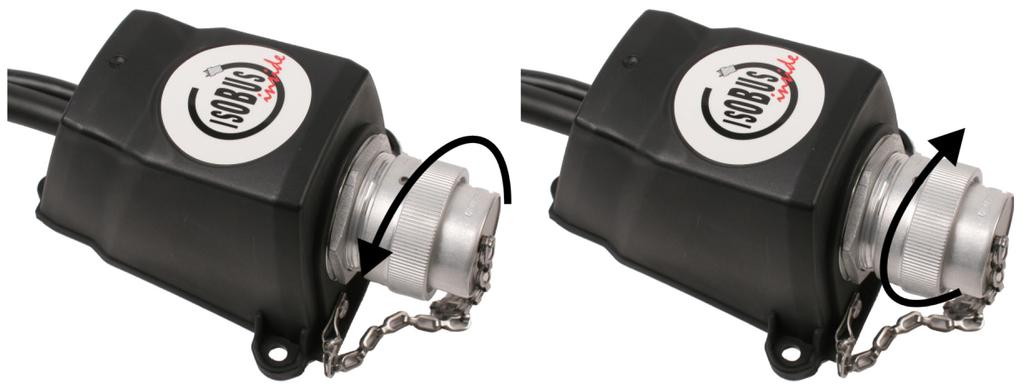

10 3 Umieszczenie wtyku ISOBUS 3.4 Instrukcja Umieszczenie wtyku ISOBUS 1. Umieścić wtyk ISOBUS w gniazdku wtykowym ISOBUS i mocno dokręcić. 2. Połączyć nasadki przeciwpyłowe wtyku ISOBUS i gniazdka wtykowego ISOBUS: 3.5 Użycie nasadki przeciwpyłowej Nasadka przeciwpyłowa musi być zawsze zamknięta, jeżeli do gniazdka wtykowego ISOBUS nie jest podłączony komputer roboczy. Strona lewa: otwieranie; strona prawa: zamykanie PL
11 Dane techniczne 4 4 Dane techniczne Wyposażenie podstawowe Napięcie robocze Temperatura Maksymalny prąd wyjściowy na wtyku A 9 16 V C 2,4 A Wyposażenie podstawowe / Napięcie robocze Temperatura Maksymalny prąd wyjściowy na wtyku A 9 16 V C 1,1 A V
