Instrukcja montażu. Kompletny zestaw Wyposażenie podstawowe Przód i Tył. Stan: V

Transkrypt

1 Kompletny zestaw Wyposażenie podstawowe Przód i Tył Stan: V PL Przeczytaj tą instrukcję obsługi i stosuj się do niej. Zachowaj tą instrukcję obsługi do użycia w przyszłości.

2 Nota redakcyjna Dokument Copyright Produkt: Kompletny zestaw Wyposażenie podstawowe Przód i Tył Numer dokumentu: PL Język oryginału: niemiecki Müller-Elektronik GmbH & Co.KG Franz-Kleine-Straße Salzkotten Niemcy Tel: ++49 (0) 5258 / Telefax: ++49 (0) 5258 / info@mueller-elektronik.de Strona internetowa:

3 Spis treści Spis treści 1 Dla Twojego bezpieczeństwa Podstawowe wskazówki bezpieczeństwa Zasady użycia produktu zgodne z intencją producenta Konstrukcja i znaczenie wskazówek bezpieczeństwa Utylizacja 5 2 Opis produktu Zawartość opakowania Przegląd systemu Montaż przedniego gniazdka wtykowego ISOBUS (numer artykułu: ) Montaż tylnego gniazda wtykowego ISOBUS (numer artykułu: ) Montaż skrzynki wyposażenia podstawowego Podłączenie kabla akumulatora Łączenie gniazdek wtykowych ISOBUS ze skrzynką wyposażenia podstawowego 9 4 Dane techniczne 10 V

4 1 Dla Twojego bezpieczeństwa Podstawowe wskazówki bezpieczeństwa Dla Twojego bezpieczeństwa Podstawowe wskazówki bezpieczeństwa Przed przebudową tylnego gniazdka wtykowego ISOBUS należy starannie przeczytać poniższe wskazówki bezpieczeństwa. Wykonać montaż produktu tylko, jeżeli posiadają Państwo specjalistyczną wiedzę elektroniczną. W przeciwnym razie należy zlecić prace ekspertowi. Do wyposażenia dodatkowego stosować wyłącznie oryginalne części. Montaż produktu przeprowadzić zgodnie z opisem w niniejszej instrukcji. Zasady użycia produktu zgodne z intencją producenta Produkt może być stosowany wyłącznie w rolnictwie. Każda dodatkowe stosowanie systemu wyklucza odpowiedzialność producenta. Producent nie odpowiada wtedy za żadne uszkodzenia rzeczy lub ludzi wynikające z niestosowania się do zaleceń. Wszelka odpowiedzialność i ryzyko z tym związane spada na użytkownika. Instrukcja obsługi stanowi część produktu. Produkt może być stosowany wyłącznie zgodnie z niniejszą instrukcją obsługi. Należy stosować się do uznanych zasad BHP oraz pozostałych zasad bezpiecznej pracy w przemyśle, rolnictwie i kodeksu drogowego. Wszystkie przeróbki urządzenia przeprowadzone przez użytkownika wykluczają odpowiedzialność producenta. Konstrukcja i znaczenie wskazówek bezpieczeństwa Wszystkie wskazówki bezpieczeństwa, które znajdziesz w tej instrukcji, zostały skonstruowane według następującego wzoru: OSTRZEŻENIE To słowo oznacza zagrożenia o średnim ryzyku. Jeżeli ich nie unikniesz, mogą doprowadzić do śmierci lub ciężkich uszkodzeń ciała. OSTROŻNIE To słowo oznacza zagrożenia, które mogą doprowadzić do lekkich lub średnich obrażeń ciała jeśli ich nie unikniesz PL

5 Dla Twojego bezpieczeństwa Utylizacja 1 WSKAZÓWKA To słowo oznacza zagrożenia, które mogą doprowadzić do strat materialnych jeśli ich nie unikniesz. Niektóre czynności należy wykonać w kilku krokach. Jeżeli z którymś krokiem związane jest ryzyko, w opisie czynności znajduje się wskazówka bezpieczeństwa. Wskazówki bezpieczeństwa znajdują się zawsze bezpośrednio przed ryzykownym krokiem i oznaczone są tłustym drukiem i słowem ostrzegawczym. Przykład 1. WSKAZÓWKA! To wskazówka. Ostrzega przed ryzykiem, z jakim związana jest następna czynność. 2. Ryzykowna czynność. 1.4 Utylizacja Prosimy o zutylizowanie niniejszego produktu po jego użyciu jako odpadu elektronicznego zgodnie z przepisami obowiązującymi w danym kraju. V

6 2 Opis produktu Zawartość opakowania 2 Opis produktu Kompletny zestaw Wyposażenie podstawowe Przód i tył firmy Müller-Elektronik służy do stosowania w danym pojeździe dwóch gniazdek wtykowych ISOBUS. Zestaw ten umożliwia pracę z dwoma urządzeniami kompatybilnymi z ISOBUS. 2.1 Zawartość opakowania Kompletny zestaw do wyposażenia pojazdu w przednie gniazdko wtykowe ISOBUS i tylne gniazdko wtykowe ISOBUS obejmuje następujące elementy: przednie gniazdko wtykowe ISOBUS tylne gniazdko wtykowe ISOBUS skrzynka wyposażenia podstawowego do przyłączenia dwóch gniazdek wtykowych ISOBUS kabel akumulatora z uchwytem bezpiecznika do przyłączenia do akumulatora pojazdu akcesoria z częściami do montażu komponentów 2.2 Przegląd systemu Poniższa grafika przedstawia system po wykonaniu montażu: Terminal Przednie gniazdko wtykowe ISOBUS Skrzynka wyposażenia podstawowego Tylne gniazdko wtykowe ISOBUS PL

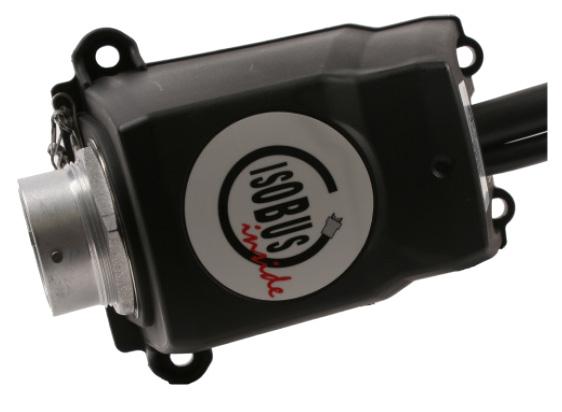

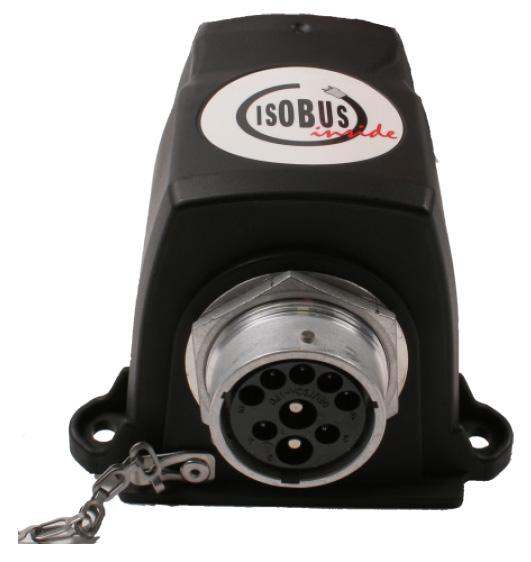

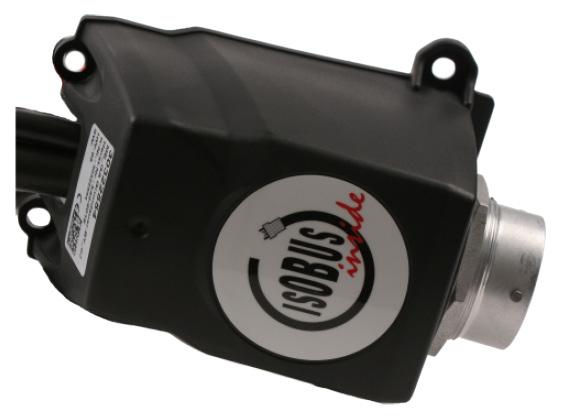

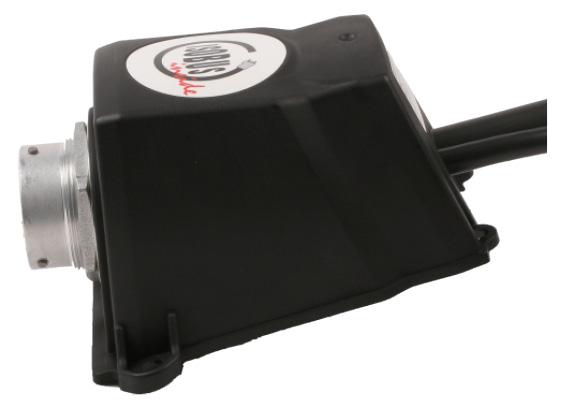

7 Montaż przedniego gniazdka wtykowego ISOBUS (numer artykułu: ) Montaż przedniego gniazdka wtykowego ISOBUS (numer artykułu: ) Gniazdka wtykowe ISOBUS można montować tylko w określonym położeniu, by uniknąć przenikania wody lub innych substancji. Jeżeli gniazdko wtykowe ISOBUS zostanie zamontowane w innym położeniu, jest możliwe przedostanie się wody lub innych substancji. Możliwe położenia montażowe: Mocowanie dół i pochylenie Mocowanie lewo i pochylenie Mocowanie prawo i pochylenie Widok przedni Widok przedni Widok przedni Widok boczny Widok boczny Widok boczny Instrukcja 1. Zamontować gniazdko wtykowe ISOBUS w dobrze dostępnym miejscu, stabilnie z przodu pojazdu. Należy przestrzegać przy tym możliwych prawidłowych pozycji montażowych i długości kabla dla późniejszego przyłączenia do skrzynki wyposażenia podstawowego. Użyć zawsze 4 śrub, aby dokręcić gniazdko wtykowe ISOBUS. 3.2 Instrukcja Montaż tylnego gniazda wtykowego ISOBUS (numer artykułu: ) Aby korzystać z tylnego gniazdka wtykowego ISOBUS, należy je wcześniej zamontować. 1. Zamontować tylne gniazdko wtykowe ISOBUS w dobrze dostępnym miejscu, w tylnej części pojazdu. Należy przestrzegać przy tym możliwych prawidłowych pozycji montażowych i długości kabla dla późniejszego przyłączenia do skrzynki wyposażenia podstawowego. Użyć zawsze 4 śrub, aby dokręcić gniazdko wtykowe ISOBUS. V

8 3 Montaż skrzynki wyposażenia podstawowego 3.3 Montaż skrzynki wyposażenia podstawowego Jeżeli pojazd jest wyposażany w dwa gniazdka wtykowe ISOBUS, jest potrzebna skrzynka wyposażenia podstawowego. Skrzynka wyposażenia podstawowego służy do połączenia gniazdek wtykowych ISOBUS z terminalem. Instrukcja 1. Zamontować skrzynkę wyposażenia podstawowego w kabinie pojazdu. Wybrać miejsce chronione przed wilgocią. 3.4 Podłączenie kabla akumulatora Końcówka do podłączenia do bieguna dodatniego akumulatora pojazdu Końcówka do podłączenia do bieguna ujemnego akumulatora pojazdu Kabel łączący terminalu Przygotowany uchwyt bezpiecznika z bezpiecznikiem 50 A Przygotowany uchwyt bezpiecznika z bezpiecznikiem 15 A Gniazdko wtykowe ISOBUS OSTRZEŻENIE Niebezpieczeństwo zwarcia Jeżeli podczas pracy przy zaciskach biegunowych dojdzie do połączenia bieguna dodatniego i masy pojazdu, następuje wówczas zwarcie. Może to spowodować obrażenia osób wskutek oparzeń. Podczas pracy przy zaciskach biegunowych należy zwracać uwagę, aby nie doszło do powstania połączenia między akumulatorem pojazdu a masą pojazdu. Przed rozpoczęciem pracy należy zdjąć metaliczne przedmioty, takie jak zegarki czy pierścionki. Podczas rozłączania zacisków należy zawsze rozpoczynać od bieguna ujemnego. Podczas podłączania zacisków należy zawsze rozpoczynać od bieguna dodatniego PL

9 Łączenie gniazdek wtykowych ISOBUS ze skrzynką wyposażenia podstawowego 3 OSTRZEŻENIE Niebezpieczeństwo obrażeń wskutek pęknięcia akumulatora pojazdu Jeżeli zaciski biegunowe przylegają luźniej, wówczas podczas uruchomienia pojazdu może dojść do przegrzania akumulatora pojazdu. W wyniku tego może nastąpić pęknięcie akumulatora pojazdu. Po zakończeniu montażu należy zawsze mocno docisnąć zaciski biegunowe. WSKAZÓWKA Uszkodzenia elektryki pojazdu Poprzez zamianę biegunowości żył kablowych może dojść do powstania szkód w elektryce pojazdu. Przestrzegaj biegunowości żył kablowych i zacisków. Instrukcja Podłączanie kabla akumulatora należy przeprowadzić w następujący sposób: Pojazd jest wyłączony. 1. Podłączyć końcówki bezpośrednio do biegunów akumulatora pojazdu. Należy przestrzegać biegunowości, rozpoczynać od bieguna dodatniego. 2. Unieruchomić kabel akumulatora z żyłami kablowymi. Nie wolno skracać kabla. Podczas mocowania zwrócić uwagę na wystarczający odstęp od ruchomych elementów i elementów, które wytwarzają ciepło. 3.5 Instrukcja Łączenie gniazdek wtykowych ISOBUS ze skrzynką wyposażenia podstawowego Po zamontowaniu wszystkich komponentów należy połączyć gniazdka wtykowe ISOBUS ze skrzynką wyposażenia podstawowego. 1. Połączyć komponenty tak, jak zostało przedstawione na przeglądzie systemu [ 6]. Należy pamiętać, że zasilanie napięciowe działa jedynie, gdy jest podłączone tylne gniazdko wtykowe ISOBUS. V

10 4 Dane techniczne 4 Dane techniczne Napięcie robocze Temperatura 9 16 V C PL
