1 INSTRUKCJA OBSŁUGI Wzmacniacz uniwersalny Nr produktu Strona 1 z 5

2 Wstęp Szanowni klienci, Dziękujemy za zakup wzmacniacza uniwersalnego. Produkt, który Państwo nabyli wyposażony jest w najlepszą, dostępną technologię. Budowa produktu spełnia wymagania klasy bezpieczeństwa I. Ponadto, urządzenie wyposażono w funkcję tłumienia hałasu. Tym samym, produkt spełnia wymagania obowiązujących przepisów europejskich i danego kraju. Prosimy o ścisłe przestrzeganie instrukcji w celu zachowania nienaruszonego stanu produktu i zapewnienia jego bezpiecznej obsługi. Wszystkie nazwy firm i produktów zawarte w niniejszej instrukcji stanowią znaki towarowe ich właścicieli. Wszystkie prawa zastrzeżone. Przeznaczenie do użycia Wzmacniacz uniwersalny służy do przetwarzania, wzmacniania i wytwarzania niskopoziomowych, elektrycznych sygnałów dźwiękowych elektrycznych instrumentów muzycznych i mikrofonów. Niniejszy produkt przeznaczony jest wyłącznie do podłączania do standardowego gniazda sieciowego 230V-50Hz ze stykiem uziemiającym. Produkt przeznaczony jest do użycia wyłącznie w pomieszczeniach zamkniętych tj. nie na zewnątrz. Nie narażać produktu na kontakt z wilgocią np. w łazienkach itp. Jakiekolwiek użycie inne niż opisano powyżej może uszkodzić produkt i jest związane z ryzykiem zwarcia, pożaru i porażenia prądem. Zabrania się modyfikacji i zmian jakiejkolwiek części produktu oraz otwierania obudowy. Zawsze przestrzegaj wskazówek bezpieczeństwa. Podłączenie Przed podłączeniem wzmacniacza uniwersalnego odłącz go od zasilania sieciowego (odłącz wtyczkę sieciową od gniazdka). Do podłączania wejść i wyjść stosuj wyłącznie odpowiednie osłonięte przewody audio. Użycie niewłaściwych przewodów może powodować zakłócenia. Aby uniknąć zakłóceń i nieprawidłowości, które mogłyby uszkodzić urządzenie, wejścia wzmacniacza należy podłączać wyłącznie do instrumentów elektrycznych i mikrofonów ze złączami typu PHONE lub XLR. Wyjście LINE OUT może był podłączone tylko do wejścia PHONE miksera, wzmacniacza PA lub podobnego urządzenia. Do złącza słuchawek można podłączać wyłącznie słuchawki. W tym celu zawsze przestrzegaj wartości połączeń określonych w części dane techniczne. Strona 2 z 5

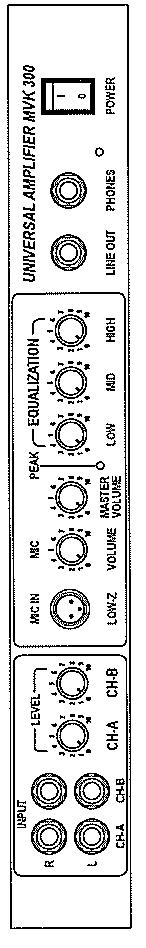

3 Podłącz wyjście PICK-UP instrumentu do gniazd INPUT CH-A oraz CH- B. podłącz kanały prawe do gniazd R a kanały lewe do gniazd L. Podłącz wyjście mikrofonu do gniazda MIC IN. Jeśli wymagane, połącz gniazdo LINE OUT z wolnym gniazdem miksera, wzmacniacza PA itp. Jeśli wymagane podłącz wtyczkę połączeniową słuchawek z gniazdem PHONE wzmacniacza uniwersalnego. Natychmiast po podłączeniu słuchawek, głośnik wzmacniacza uniwersalnego zostaje automatycznie wyciszony. Strona 3 z 5

4 Konserwacja Regularnie sprawdza stan techniczny wzmacniacza uniwersalnego tj. czy kabel zasilający lub obudowa nie są uszkodzone. Jeśli masz podstawy sądzić, że bezpieczna obsługa nie jest możliwa, przestań obsługiwać urządzenie i zabezpiecz je przed przypadkowym włączeniem (wyciągnij wtyczkę sieciową!). Zakłada się, że bezpieczna praca nie jest dłużej możliwa, gdy: Urządzenie lub kabel zasilający są w widoczny sposób uszkodzone Urządzenie przestało działać Urządzenie składowano dłuższy czas w niekorzystnych warunkach lub Urządzenie było narażone na skrajne naprężenia w trakcie transportu. Przed czyszczeniem wzmacniacza uniwersalnego lub przeprowadzeniem prac konserwacyjnych, przestrzegaj poniższych wskazówek bezpieczeństwa: Otwierając pokrywy lub wyjmując części możesz natrafić na części pod napięciem. Zawsze odłączaj urządzenie od wszystkich źródeł napięcia przed przystąpieniem do prac konserwacyjnych lub naprawczych. Kondensatory wewnątrz urządzenia mogą nadal być pod napięciem pomimo odłączenia od wszystkich źródeł napięcia. Naprawy przeprowadza wykwalifikowany personel zaznajomiony z powiązanym ryzykiem i stosownymi przepisami. W razie konieczności wymiany bezpiecznika, pamiętaj aby używać wyłącznie bezpieczników zalecanego typu i prądu nominalnego (patrz Dane techniczne). Nie naprawiaj bezpieczników ani nie mostkuj uchwytów bezpieczników. Po odłączeniu od sieci (wyjmij wtyczkę sieciową!) ostrożnie wykręć pokrywkę wadliwego bezpiecznika z uchwytu (FUSE) z tyłu urządzenia za pomocą odpowiedniego śrubokrętu. Wyjmij wadliwy bezpiecznik i wymień go na nowy tego samego typu. Teraz przykręć z powrotem pokrywkę bezpiecznika i umieść ją w uchwycie. Dopiero teraz podłącz urządzenie do sieci i uruchom ponownie. W pozostałym zakresie urządzenie nie wymaga konserwacji. Czyść zewnętrzną stronę urządzenia miękką i suchą szmatką lub małą szczoteczką; nigdy nie stosuj środków czyszczących lub roztworów chemicznych ponieważ mogą one zniszczyć powierzchnię obudowy. Usuwanie do odpadów Usuwaj zużyte urządzenie zgodnie z obowiązującymi przepisami ustawowymi. Strona 4 z 5

5 Dane techniczne Napięcie robocze 230V/50Hz Bezpiecznik FO.75A/250W Zużycie mocy 75W maks. Moc wyjściowa 35W maks. Impedancja wejściowa INPUT 6.2 omów Impedancja wejściowa MIC 1,5 oma Czułość wejściowa INPUT 570mV Czułość wejściowa MIC 10mV Współczynnik S/N 66,3 db(a) Strona 5 z 5
