1.1. Przedmiot i cel opracowania Podstawa opracowania ISTNIEJĄCE PODŁĄCZENIE DOMOWE INSTALACJA WEWNĘTRZNA...

Transkrypt

1

2 ZAWARTOŚĆ OPRACOWANIA I. Część opisowa 1. INFORMACJE OGÓLNE Przedmiot i cel opracowania Podstawa opracowania KRYTERIA PROJEKTOWE ISTNIEJĄCE PODŁĄCZENIE DOMOWE INSTALACJA WEWNĘTRZNA WYKONAWSTWO I ODBÓR INSTALACJI UWAGI KOŃCOWE BiOZ INFORMACJA

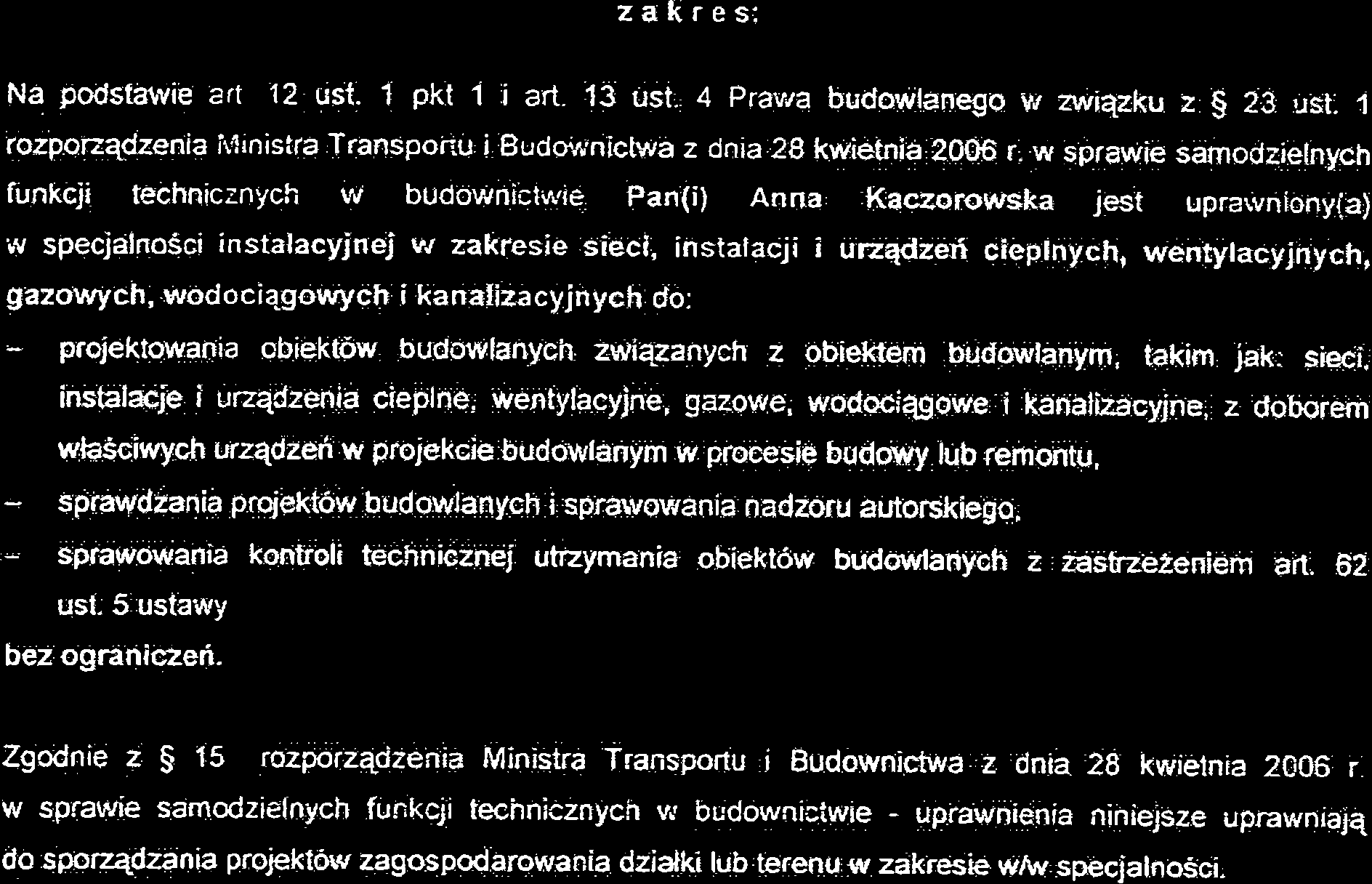

3 II. Część rysunkowa Rysunek G1. RZUT PIWNICY - INSTALACJA GAZU. III. Załączniki 1. Oświadczenie z art.20 ust.4 ustawy z dnia 7 lipca Prawo budowlane 2. Kopia uprawnień budowlanych 3. Kopia zaświadczenia o przynależności do ŚOIIB 3

4 1. INFORMACJE OGÓLNE 1.1. Przedmiot i cel opracowania. I. Część opisowa Przedmiotem opracowania jest projekt przebudowy wewnętrznej instalacji gazu w adaptowanym na cele kulturalno społeczne budynku po poczcie w Rudnikach, wolnostojącym, dwukondygnacyjnym, podpiwniczonym. W w/w budynku istniejący odbiornik gazowy to: - GSR 144N firmy OERTLI 1 szt. zużycie gazu ziemnego 2,13 m3/h (GZ50) Celem opracowania jest wykonanie powyższej instalacji we wskazanych pomieszczeniach w celu: - zapewnienie odpowiednich warunków cieplnych w okresie grzewczym - zapewnienie odpowiedniej ilości ciepłej wody użytkowej 1.2. Podstawa opracowania. zlecenie Inwestora wytyczne Inwestora projekt architektoniczno budowlany katalogi materiałów aktualne obowiązujące normy i przepisy projektowania. 2. KRYTERIA PROJEKTOWE 2.1. Istniejące przyłącze Budynek podłączony jest z sieci średnioprężnej gazu wysokometanowego GZ-50 do reduktora gazowego. Kurek główny umieszczony jest w istniejącej szafce metalowej, wentylowanej zlokalizowanej na ścianie zewnętrznej budynku. Zakres projektu obejmuje zmianę przebiegu instalacji gazowej wewnątrz kotłowni w związku z przesunięciem kotła gazowego Instalacja wewnętrzna Instalacja w budynku Dla zapewnienia bezpieczeństwa eksploatacji instalacji gazowej i kotła, zgodnie z 158 punkt 5 Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, (Dz.U ), należy zastosować moduł sygnalizacyjno -odcinający dopływ gazu. Instalację wewnętrzną w budynku wykonać z rur stalowych bez szwu spełniających wymogi normy PN-79/H-74219, łączonych ze sobą metodą spawania gazowego o średnicach jak na rysunkach. Połączenia rozłączne dopuszczalne są w miejscach połączenia armatury i urządzeń z rurą stalową. Połączenia gwintowane wykonywać z uszczelnieniem na gwincie. Jako materiał uszczelniający stosować taśmę teflonową lub pastę uszczelniającą. Przewody instalacji gazowej należy prowadzić w bruzdach pod stropem przykrywając je chudą zaprawą, nie powodującą korozji przewodów, lub po wierzchu ścian pod stropem mocując przy pomocy haków lub uchwytów. W przypadku prowadzenia instalacji gazowej przez pomieszczenie zagrożone wybuchem, należy zastosować rury bez szwu wg normy PN-80/H Poziome przewody instalacji gazowej należy prowadzić ze spadkiem 4 mm/1mb przewodu w kierunku kurka głównego. Na zasilaniu gazem urządzenia grzewczego wymagany jest zawór gazowy kulowy w miejscu widocznym i łatwo dostępnym (zaleca się również filtr gazowy). 4

5 Przed przyborami należy zamontować zawory gazowe atestowane, posiadające wybitą na korpusie grupę bezpieczeństwa B i dopuszczenie do stosowania w Polsce. Przewody gazowe należy prowadzić przez pomieszczenia niemieszkalne, powinien być łatwy dostęp na wypadek zajścia konieczności prac konserwatorskich. W przypadku prowadzenia przewodów instalacji gazowej przez pomieszczenia, w których korozja rur może być szybsza (np. pralnie, kotłownie), przewody muszą być łączone przez spawanie i zabezpieczone powłoką antykorozyjną. Przejścia rurami przez stropy i przegrody budowlane należy wykonać w tulejach ochronnych. 3. WYKONAWSTWO I ODBÓR INSTALACJI 3.1. Roboty montażowe Przewody należy mocować do elementów konstrukcji budynku za pomocą uchwytów lub wsporników odpowiednich do materiału, z którego wykonana jest konstrukcja przegród budowlanych i nie powodować jej zniszczenie. Konstrukcja uchwytów lub wsporników ma zapewnić łatwy i trwały montaż instalacji, odizolowanie od przegród budowlanych i ograniczenie rozprzestrzeniania się drgań i hałasów w przewodach oraz przegrodach budowlanych. Pomiędzy przewodem a obejmą uchwytu lub wspornika stosować podkładki elastyczne. Konstrukcja uchwytów stosowanych do mocowania przewodów poziomych ma zapewniać swobodne przesuwanie się rur. W miejscach przejść rurociągów przez przegrody budowlane należy stosować tuleje ochronne o odpowiednio większych średnicach, przy czym w miejscach tych nie może być połączeń rur. Przestrzeń między rurociągiem a tuleją ochronną, ma być wypełniona szczeliwem elastycznym. Tuleje przechodzące przez przegrodę budowlaną mają wystawać ok. 2cm. Tuleja ochronna ma być na stałe osadzona w przegrodzie budowlanej. W przypadku przejść przez przegrodę wydzielające przestrzenie o różnej odporności ogniowej należy tuleje wypełnić masą ognioodporną. Przewody instalacji gazowej prowadzić na powierzchni ścian w odległości co najmniej 10 cm od innych przewodów instalacyjnych, a na skrzyżowaniach z nimi w odległości 2 cm. Przewody gazowe prowadzone po elewacji budynku nie mogą krzyżować się z instalacją odgromową. Odległość przewodu instalacji odgromowej od przewodu gazowego, nie powinna być mniejsza niż 1,0 m Wentylacja kotłowni i odprowadzenie spalin W pomieszczeniu, w którym będzie zamontowany kocioł powinny znajdować się przewód spalinowy. Pomieszczenie wyposażone jest w wentylacje grawitacyjną. Kubatura pomieszczenia w którym instaluje się urządzenie gazowe nie powinna być mniejsza niż: 6,5m3, a wysokość pomieszczenia powinna mieć co najmniej 2,2m. W istniejących budynkach dopuszcza się instalowanie kotłów w pomieszczeniach technicznych o wysokości co najmniej 1,9 m. Badania przewodów spalinowych powinien dokonać Uprawniony Rejonowy Zakład Kominiarski Czyszczenie Po zmontowaniu instalacji gazowej wewnętrznej przedmuchać sprężonym powietrzem o ciśnieniu nie mniejszym niż 0,1 MPa Próby szczelności Instalację gazową powinien wykonać koncesjonowany Zakład Instalacyjny z uprawnieniami do wykonania instalacji gazowej. Wewnętrzna instalacja gazowa pomiędzy jej wykonaniem a oddaniem musi być sprawdzona przez uprawnionego wykonawcę w obecności inwestora. 5

6 Sprawdzenie polega na: - kontroli wykonania z projektem - kontroli jakości wykonania - kontroli szczelności przewodów Wykonanie próby szczelności Próbę szczelności należy wykonać zgodnie z polską normą PN-92/M-34503, Gazociągi i instalacje gazowe. Próby rurociągów. Próbę szczelności przeprowadza się odrębnie dla części instalacji przed gazomierzami oraz odrębnie dla pozostałej części instalacji z pominięciem gazomierzy. Główną próbę szczelności przeprowadza się na instalacji nie posiadającej zabezpieczenia antykorozyjnego, po jej oczyszczeniu, zaślepieniu końcówek, otwarciu kurków i odłączeniu odbiorników gazu. Manometr użyty do przeprowadzenia głównej próby szczelności powinien spełniać wymagania klasy 0,6 i posiadać świadectwo legalizacji. Ciśnienie czynnika próbnego w czasie przeprowadzania głównej próby szczelności powinno wynosić 0,05 MPa. Dla instalacji lub jej części znajdującej się w pomieszczeniu mieszkalnym lub w pomieszczeniu zagrożonym wybuchem ciśnienie czynnika próbnego powinno wynosić 0,1 MPa. Wynik głównej próby szczelności uznaje się za pozytywny, jeżeli w czasie 30 minut od ustabilizowania się ciśnienia czynnika próbnego nie nastąpi spadek ciśnienia. Z przeprowadzenia głównej próby szczelności sporządza się protokół, który powinien być zaakceptowany i podpisany przez właściciela budynku oraz wykonawcę instalacji gazowej. Po przeprowadzeniu głównej próby szczelności przeprowadzić ponowną próbę z podłączonymi urządzeniami i odkręconymi kurkami. Ciśnienie czynnika próbnego w czasie przeprowadzania próby szczelności powinno wynosić 0,015 MPa. Wynik próby szczelności uznaje się za pozytywny, jeżeli w czasie 30 minut od ustabilizowania się ciśnienia czynnika próbnego nie nastąpi spadek ciśnienia. Uwaga! Zabrania się sprawdzania szczelności instalacji gazowej przez napełnienie jej wodą lub innymi cieczami. Zabezpieczenie antykorozyjne instalacji gazowej Przewody gazowe po przeprowadzeniu z pozytywnym wynikiem próby szczelności należy zabezpieczyć antykorozyjnie poprzez: - oczyszczenie z rdzy - odtłuszczenie - malowanie farbą podkładową - malowanie farbą nawierzchniową 4. UWAGI KOŃCOWE Roboty instalacyjne należy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlanych część II Instalacje sanitarne i przemysłowe oraz z obowiązującymi normami i przepisami. Do wykonania instalacji należy używać materiały i urządzenia posiadające świadectwa dopuszczenia do stosowania w budownictwie, aprobaty techniczne oraz certyfikaty. Obowiązujące przepisy: Prawem budowlanym z (tekst jednol. Dz.U. z 2006r. Nr 156, poz.1118 z póź.zm.), Rozporządzeniem Ministra Infrastruktury z r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002r. Nr 75, poz. 690 wraz z póź.zm.), 6

7 Rozporządzeniem Ministra Gospodarki z r. w sprawie warunków technicznych jakim powinny odpowiadać sieci gazowe(dz.u. z 2001r. Nr 97, poz. 1055), PN-92/M Próby rurociągów - gazociągi i instalacje gazownicze, PN-92/M Skrzyżowania gazociągu z przeszkodami terenowymi, Wytycznymi Sieci gazowe polietylenowe, Poznań, październik 2006, Montaż urządzeń powinien być przeprowadzony przez firmę i osoby posiadające odpowiednie przygotowanie zawodowe, udzielające gwarancji na urządzenia i zapewniające serwis. Wszystkie wykonane prace oraz proponowane materiały winny odpowiadać polskim normom, posiadać niezbędne atesty i spełniać obowiązujące przepisy. Do zakresu prac Wykonawcy wchodzą próby urządzeń i instalacji wg obowiązujących norm i przepisów oraz oddanie ich do eksploatacji zgodnie z obowiązująca procedurą. Opracowanie nie ujmuje rozwiązań szczegółowych, właściwych dla projektu wykonawczego. Wykonawca jest zobowiązany do zrealizowania wszystkich brakujących i pominiętych w niniejszym opracowaniu elementów instalacji niezbędnych do prawidłowego i bezpiecznego jej działania. Opis techniczny, rysunki, przedmiary i specyfikacje techniczne są elementami wzajemnie uzupełniającymi się i łącznie stanowią komplet. W przypadku jakichkolwiek wątpliwości należy skontaktować się z autorem projektu. Projekt wykonany zgodnie z umową, obowiązującymi przepisami oraz zasadami wiedzy technicznej, jest kompletny z punktu widzenia celu, któremu ma służyć i po uzyskaniu stosownych pozwoleń oraz opracowaniu projektu wykonawczego może być skierowany do realizacji. 7

8 5. BIOZ INFORMACJA Zakres robót dla instalacji sanitarnych obejmuje wykonanie instalacji wewnętrznej: instalacji gazowej dla adaptowanego na cele kulturalno społeczne budynku po poczcie w Rudnikach. Obiekt ten nie stwarza zagrożenia bezpieczeństwa i zdrowia ludzi. Prace należy zaplanować i wykonywać zgodnie z Rozp. Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z dnia 19 marca 2003r.). Przewidywane zagrożenia podczas realizacji robót a) Porażenie prądem elektrycznym może nastąpić przy pracach z użyciem urządzeń zasilanych prądem elektrycznym z rozdzielnicy budowlanej. Zagrożenie występować będzie w fazie prowadzenia prac z wykorzystaniem elektronarzędzi. b) Urządzenia niebezpieczne źródło zagrożenia: butle z palnikami do spawania gazowego, młoty elektromechaniczne do betonu, szlifierki ręczne elektryczne. Należy wyznaczać osoby uprawnione do obsługi urządzeń niebezpiecznych, wygradzać strefę niebezpieczną. c) Upadek na płaszczyźnie zagrożenie występować będzie na drogach i ciągach komunikacyjnych. Należy zwrócić uwagę na wyznaczenie bezpiecznych dojść, nie zastawianiu ich, utrzymaniu porządku i czystości oraz stosowaniu prawidłowego obuwia. Sposób prowadzenia instruktażu przed rozpoczęciem robót Instruktażu należy dokonywać przed rozpoczęciem prac i fakt ten udokumentować wpisem do protokołu instruktażu potwierdzonym podpisem pracownika. Za prowadzenie instruktażu odpowiedzialny jest bezpośredni przełożony brygady wykonującej pracę. W instruktażu uwzględnić: - informację o warunkach atmosferycznych, - bezpieczne metody wykonywania prac, -informację o występujących zagrożeniach oraz sposobach zabezpieczania się przed skutkami występujących zagrożeń, - zasady komunikowania się pracowników, - zasady bezpiecznego wykonywania prac, - zasady postępowania w przypadku wystąpienia zagrożenia, a w szczególności: udzielania pierwszej pomocy, sposobie postępowania na wypadek wystąpienia zagrożenia zdrowia lub życia, sposobie powiadamiania służb ratowniczych w przypadku zauważenia zagrożenia. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót Podczas wykonywania prac należy: - stosować urządzenia sprawne technicznie, ze sprawną instalacją przeciwporażeniową, - wyznaczać strefy niebezpieczne, używać sprawne urządzenia do transportu, dobierać odpowiednie obciążenia. - wyznaczać osoby uprawnione do obsługi urządzeń niebezpiecznych, wygradzać strefę niebezpieczną, - wyznaczyć bezpieczne dojścia, nie zastawiać ich, utrzymywać porządek i czystość oraz stosować prawidłowe obuwie, - używać rękawice ochronne oraz wyposażyć brygadę w podręczną apteczkę ze środkami dezynfekującymi i opatrunkowymi, - wyposażyć stanowisko z zagrożeniem w podręczny sprzęt p.poż., nie używać ognia otwartego przy pracach z zastosowaniem środków łatwopalnych, - przestrzegać zakazu wykonywania robót montażowych w temp. poniżej -5 C. 8

9 Częstochowa r. Anna Kaczorowska mgr inż. inżynierii środowiska uprawnienia budowlane w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych do projektowania bez ograniczeń nr SLK/2139/POOS/08 członek ŚOIIB nr SLK/IS/5618/08 OŚWIADCZENIE projektanta projektu budowlanego Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane oświadczam, że projekt budowlany: adaptacji na cele kulturalno społeczne budynku po poczcie w Rudnikach przy ul. Ogrodowej 10 działka numer ewidencyjny 984/6 k.m.9 obręb Rudniki opracowany dla Gminnego Ośrodek Kultury w Rędzinach, ul. Mickiewicza 7, Rędziny sporządzony został zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. 9
