1 PROJEKT BUDOWLANY PRZEBUDOWY I REMONTU WOLIERY DLA PTAKÓW W2, W3 Inwestor Miejski Ogród Zoologiczny Wybrzeża w Gdańsku Oliwie Obiekt Woliera dla ptaków W2,W3 Adres ul. Karwieńska 3, Gdańsk-Oliwa Branża architektoniczno-budowlana Oświadczam, że niniejsza dokumentacja techniczna została opracowana w sposób zgodny z ustawą Prawo Budowlane, obowiązującymi przepisami oraz zgodnie ze sztuką budowlaną i zasadami aktualnej wiedzy technicznej, skoordynowana międzybranżowo i jest kompletna z punktu widzenia celu, któremu ma służyć. Projekt nr 4/2011/p sporządził: inż. Bogusław Kulesza upr. bud. 2766/Gd/87 Firma Inżynierska Kolbek Bogusław Kulesza Gdańsk, ul. Dokerów 16 b.kulesza@pfserwis.pl Gdańsk, lipiec 2011

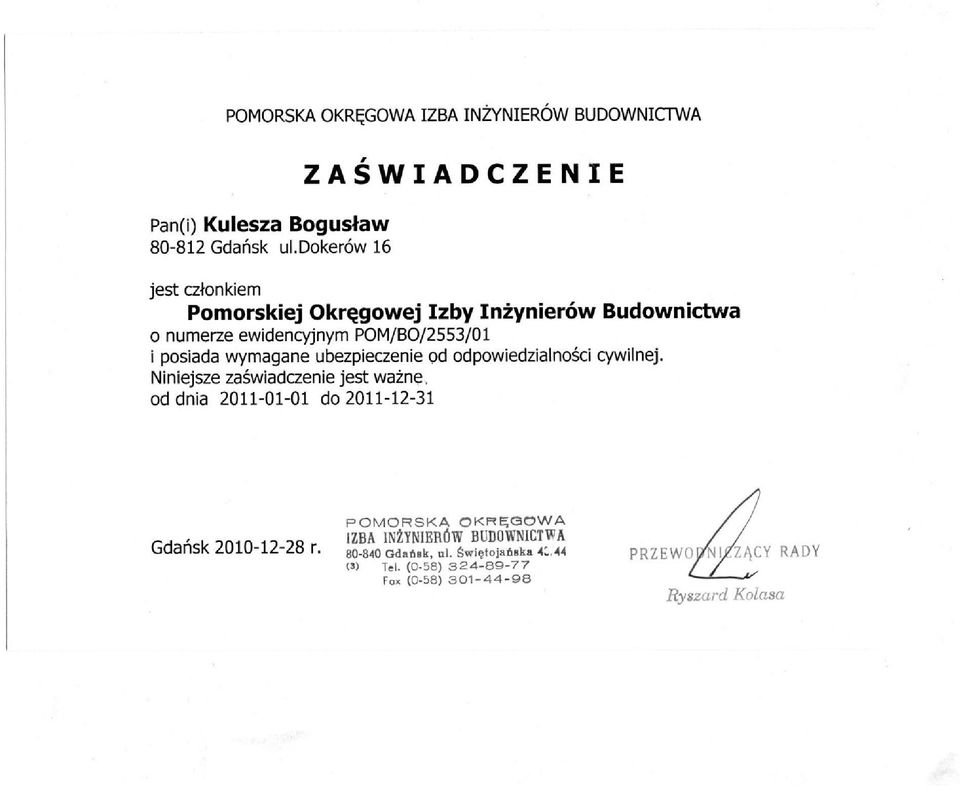

2 OPIS ZAWARTOŚCI OPRACOWANIA CZĘŚĆ OPISOWA OPIS TECHNICZNY INFORMACJA BIOZ ZAŁĄCZNIKI: NOTATKA SŁUŻBOWA KSEROKOPIA UPRAWNIEŃ ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO IZBY PROEKTANTA CZĘŚĆ RYSUNKOWA 4.1 Plan sytuacyjny 4.2 Rzut wolier W2 i W3 1: Rzut dachu i wolier 1: Elewacja frontowa domku nr 2 1: Rzut domku nr 2 1: Przekrój w osi słupów S6-S7 1: Przekrój A-A domku nr 2 1: Szczegóły fundamentów 1:25 OPIS TECHNICZNY PRZEBUDOWY I REMONTU

3 WOLIER DLA PTAKÓW W2,W3 1. PRZEDMIOT I ZAKRES OPRACOWANIA 1.1. Podstawa opracowania -Umowa nr /B/U/2011 z dn z Inwestorem -Notatka służbowa z dn określająca założenia programowe -Protokół konieczności z dn Projekt Woliery W 1 opracowany przez mgr inż. arch. Zdzisława Felisia -Plan sytuacyjny wolier -Dokumentacja geologiczna -Inwentaryzacja i odkrywki dokonane przez projektanta 2. Lokalizacja: Miejski Ogród Zoologiczny Wybrzeża w Gdańsku-Oliwie ul. Karwieńska Gdańsk 3. Parametry techniczne woliery W2 i W3 Pow. zabudowy m2 Kubatura - 450m3 Pow. użytkowa domku 15.81m2 4. Zakres prac budowlanych i przebudowy 4.1 Prace demontażowe i rozbiórkowe Rozbiórka pokrycia dachu z płyt falistych wykonanych z tworzywa, opierzeń i obróbek dekarskich. Rozbiórka rynien i rur spustowych. Demontaż istniejących okien połaciowych. Rozbiórka budynku gospodarczego do fundamentów. Rozbiórka istniejących konstrukcji stalowych wolier wraz z ich osiatkowaniem. Wycięcie ław fundamentowych pod stopy słupów od S1 do S6. Wykonanie wykopów pod stopy fundamentowe słupów S1 do S6. Niwelacja terenu na zapleczu wolier. Wywóz materiałów uzyskanych z rozbiórki i wykopów wraz z ich utylizacją. 4.2 Prace budowlano-montażowe Domek Wykonanie ławy żelbetowej pod ścianę domku od strony wolier ława schodkowa oraz ławy pod ścianą frontową. Ławy o wym. szer. 45cm. i wys. 25cm. Zbrojenie 4Φ12mm, strzemiona Φ6mm co 15cm. Mury fundamentowe z bloczków betonowych. Na murach fundamentowych wykonać izolację poziomą z papy termozgrzewalnej. Ściany domku murowane z pustaków ceramicznych grubości 24 cm. Nadproża prefabrykowane. W elewacji południowej dwa naświetla o wym. 0,4 x 1,0m z kształtek szklanych.

4 W elewacji frontowej projektuje się witrynę widokową z kształtowników aluminiowych, oszkloną szybą jednokomorową zewnętrzna szyba bezpieczna. Od strony woliery drzwiczki ocieplane dla ptaków otwierane do góry o wym. 0,6 x 0,8m. Od zaplecza drzwi wejściowe metalowe ocieplane, z wkładką patentową. Ściany zwieńczone wieńcem żelbetowym, zbrojonym prętami żebrowanymi 4 Φ10mm, strzemiona Φ6mm co 15 cm. Ściany ocieplone styropianem M-20 gr. 12 cm, pokryte tynkiem akrylowym w kolorze białym. Elewacja od strony woliery i frontowa pokryta tynkiem cem -wap. imitującym ręcznie wykonany tynk gliniany w kolorze piaskowym. W narożach ścian zewnętrznych od strony woliery zamontować wsporniki stalowe umożliwiające montaż pionowy kątowników, do których mocowana zostanie boczna siatka woliery. Konstrukcja dachu z krokwi o wym. 16 x 8 cm. W dachu przewidziano dwa okna połaciowe o wym. 140 x 70cm. Dach pokryty blachodachówką. Do krokwi przykręcić kątownik do którego zamocowana zostanie siatka górna woliery. Deski okapowe heblowane. Wszystkie elementy drewniane, zabezpieczone preparatem przeciw pleśniowym i przeciwgrzybicznym. Widoczne na zewnątrz element drewniane dodatkowo zabezpieczyć drewnochronem w kolorze palisander. Stropodach ocieplony wełną mineralną gr. 20cm. Od spodu stropodachu paroizolacja i dwie warstwy płyty k-g gr.12mm wodoodpornej na ruszcie metalowym. Uwarstwienie izolacji wykonać zgodnie z rys. przekroju (rys. nr 7). Tynk wew. cem-wap malowany farbą akrylową w kolorze białym. Wyposażenie domku W części wyższej posadzka wykończona płytkami gres.(wg rys przekroju) w części dolnej nawierzchnia żwirowa w której posadowiony zostanie basenik obłożony kamieniem łupanym. Wydzielenie części gospodarczej od hodowlanej wykonać z siatki zgrzewanej o oczkach 2 x 4 cm na konstrukcji stalowej z bramką stalową o wym. 0.9 x 2.0m. Całość malowana w kolorze czarnym. Instalacja elektryczna zasilana z rozdzielni z domku kondora. W domku przewidziano 2 oprawy świetlówkowe 4*20W z włącznikiem przy drzwiach wejściowych i podwójne gniazdko do grzejnika elektrycznego o mocy 3 kw umieszczonego w części gospodarczej. Instalacja wodociągowa podłączona do przyłącza z woliery kondora. Wyposażenie domku w zawór czerpalny ze złączką do węża oraz baterię nad zlewem. Instalację zabezpieczyć przed przemarzaniem. Instalacja kanalizacji deszczowej., W związku z brakiem kan. sanitarnej oraz tym, że w hodowli stosuje się wyłącznie ekologiczne preparaty, należy podłączyć zlew, basenik oraz rurę spustową odprowadzającą wody opadowe z powierzchni dachu, do studzienki kanalizacji deszczowej znajdującej się przed remontowaną wolierą. Woliera

5 Wykonanie stóp fundamentowych pod słupy S1 do S6, uzupełnienie murów fundamentowych w części frontowej. Wykonanie nadbudowy murów fundamentowych w postaci żelbetowej belki ciągłej na istniejących murach fundamentowych od zaplecza i w części pomiędzy słupami S6 i S 7. Należy w celu poprawnego scalenia osadzić na głębokość 20 cm kotwy stalowe Φ12mm na klej w istniejącym murze fundamentowym wystające na 25cm. W strefach przysłupowych o szerokości 1m kotwy w dwóch rzędach w rozstawie 20cm. W strefie przęsłowej kotwy w rozstawie co 50cm.(Wg rysunku nr 8). Dopuszcza się wykorzystanie istniejących elementów stalowych po zdemontowanej wolierze obciętych na wys. 25cm od góry istniejących murów fundamentowych. Zbrojenie główne 4Φ12mm stal żebrowana strzemiona Φ6mm w cz. przysłupowej co 15cm, w cz. przęsłowej co 20cm. Przed układaniem betonu powierzchnię muru dokładnie oczyścić i zagruntować preparatem szczepnym do betonu. W miejscach posadowienia słupów osadzić marki z blachy gr. 6mm z dospawanymi prętami kotwiącymi. Montaż słupów (Φ 159 x 6,3 mm) S2 do S6 z wychyleniem do wewnątrz woliery zgodnie z wielkościami podanymi w cz. rysunkowej. Słupy (Φ 159 x 6,3 mm)s1 oraz od S7 do S10 pionowo. Górne stężenie obwodowe i poprzeczne między słupami wykonać z rury 140/70/ 4 mm. Pomiędzy słupami S5, S6, S7,S8 wykonać krzyżowe stężenie prętowe Φ 12mm ze śrubami rzymskimi i odpowiednio je naprężyć. Mury fundamentowe oraz murek wewnętrzny przy domku obłożyć kamieniem łupanym analogicznie jak w wolierze kondorów. W dolnej części woliery przyspawać do słupów kątownik 60/60 gr.6 mm, w przęsłach dodatkowo kotwiony do muru fundamentowego. Na konstrukcji zamontować siatkę zgrzewaną 2 x 4 cm mocowaną analogicznie jak w wolierze kondora. Całość woliery malowana w kolorze czarnym. W dolnej części pomiędzy słupami S9 i S10 zamontować przęsło demontowalne umożliwiające wymianę wyposażenia wolier (h = 2m). W cz. północnej woliery wykonać oczko wodne basenik obłożony kamieniem łupanym z korkiem spustowym do studni chłonnej. Zagospodarowanie terenu Projektuje się wykonanie podejścia do punktu widokowego z polbruku na podbudowie piaskowo cementowej wraz z obrzeżami. Przed wolierami wykonać palisadę zachowując charakter palisady przy wolierze kondora. Od strony zaplecza należy przedłużyć chodnik z polbruku do końca woliery W 3. Wraz z obrzeżami. Wytyczne realizacyjne Wszystkie roboty budowlane należy wykonywać pod nadzorem osoby posiadającej właściwe uprawnienia budowlane. Opracował: Inż. Bogusław Kulesza Informacja dotycząca bezpieczeństwa i ochrony zdrowia

6 Informacja BIOZ Obiekt: Woliera W2 i W3 Lokalizacja: Gdańsk ul. Karwieńska Gdańsk-Oliwa Działka 4/1 Inwestor: Miejski Ogród Zoologiczny WYBRZEŻA Ul. Karwieńska 3, Gdańsk-Oliwa 1. Przedmiot i podstawa opracowania Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia dla potrzeb przebudowy i remontu wolier W 2 i W 3 dla ptaków. Podstawa opracowania : - Projekt przebudowy i remontu wolier W1 i W2 z lipca RMI z dnia 23 VI 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia, [Dz. U. Nr 120, poz.1126] - Prawo budowlane oraz inne akty prawne, przepisy i normy obowiązujące projektanta. 2. Zakres robót oraz kolejność ich realizacji Zakres robót obejmuje: - roboty przygotowawcze-związane z zabezpieczeniem placu budowy, - roboty rozbiórkowe wolier oraz budynku gospodarczego. - roboty dekarskie pokrycie dachu, montaż okien, obróbki blacharskie, - roboty wykończeniowe wewnętrzne i zewnętrzne, - roboty montażowe konstrukcji stalowych i osiatkowania - roboty instalacyjne elektryczne i wod.-kan. Wykaz istniejących obiektów budowlanych Na terenie prowadzonych robót zlokalizowany jest zespół wolier dla ptaków oraz piesze ciągi komunikacyjne 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi; Nie stwierdza się elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania

7 4.1. Roboty budowlane stwarzające szczególnie wysokie niebezpieczeństwo: -ryzyko upadku z wysokości większej niż 4m przy pracach na dachu i przy montażu pokrycia wolier Roboty budowlane nie powodujące szczególnego zagrożenia W zakresie prac mogą wystąpić następujące zagrożenia z powodu nieprzestrzegania przepisów BHP -możliwość uszkodzenia ciała przy demontażu poszycia i konstrukcji wolier. -możliwość uszkodzenia ciała przy wykonywaniu prac elektronarzędziami z wirującymi częściami; -możliwość porażenia prądem elektrycznym przy wykonywaniu prac elektronarzędziami -możliwość uszkodzenia ciała przy nieprawidłowym montażu stolarki okiennej 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - Pracownicy powinni być przeszkoleni pod względem BHP, co powinno być odnotowane w aktach personalnych - Na placu budowy powinny być udostępnione pracownikom instrukcje bezpieczeństwa i higieny pracy dotyczące: wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia pracowników, obsługi maszyn i innych urządzeń technicznych, postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi, udzielania pierwszej pomocy. Nie wolno dopuścić pracownika do pracy, do której wykonywania nie posiada kwalifikacji lub potrzebnych umiejętności, a także dostatecznej znajomości przepisów oraz zasad BHP. 6. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefie szczególnego zagrożenia zdrowia Przy ręcznej lub mechanicznej rozbiórce elementów budowlanych, pracownicy powinni używać środków ochrony indywidualnej, takich jak: gogle lub przyłbice ochronne, hełmy ochronne, rękawice wzmocnione skórą, obuwie z wkładkami stalowymi chroniące palce stóp. Przy pracach na dachu oraz pokryciu wolier należy stosować środki ochrony przed upadkiem. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawuje odpowiednio kierownik budowy, lub kierownik robót. Z uwagi na mały zakres prac związanych z przebudową i remontem dachu nie ma potrzeby sporządzania planu BIOZ. Gdańsk lipiec 2011 inż. Bogusław Kulesza
