Symulacja Analiza_moc_kosz_to w
|
|
- Jarosław Sawicki
- 5 lat temu
- Przeglądów:
Transkrypt
1 Symulacja Analiza_moc_kosz_to w Data: 16 czerwca 2016 Projektant: Nazwa badania: Analiza statyczna 1 Typ analizy: Analiza statyczna Opis Brak danych Spis treści Opis... 1 Założenia... 2 Informacje o modelu... 2 Właściwości badania... 3 Jednostki... 4 Właściwości materiału... 4 Obciążenia i umocowania... 5 Definicje złącza... 6 Informacje kontaktowe... 6 Informacje siatki... 7 Szczegóły sensora... 8 Siły wypadkowe... 8 Belki... 8 Wyniki badania... 9 Konkluzja Simulation Symulacja Analiza_moc_kosz_tow 1
2 Założenia Informacje o modelu Nazwa modelu: Analiza_moc_kosz_tow Bieżąca konfiguracja: Domyślna Simulation Symulacja Analiza_moc_kosz_tow 2
3 Właściwości badania Nazwa badania Typ analizy Typ siatki Efekt termiczny: Opcja termiczna Temperatura zerowego odkształcenia Uwzględnij efekt ciśnienia płynu z SOLIDWORKS Flow Simulation Typ solvera Efekt rozkładu naprężeń: Miękka sprężyna: Obciążenie bezwładności owe: Niekompatybi lne opcje wiązania Duże przemieszcze nie Oblicz siły swobodnego obiektu Tarcie Użyj metody adaptacyjnej: Folder wyników Analiza statyczna 1 Analiza statyczna Siatka skorupy używająca powierzchni środkowych Włączone Uwzględnij obciążenia temperaturowe 298 Kelvin FFEPlus Automatyczny Włączone Dokument SOLIDWORKS (E:\Master_sport\Hulajnoga_użytkowa\Model_1\Pozostały_osprzęt\Kosz_towarowy\Moc _kosz_tow\analiza_wytrz) Simulation Symulacja Analiza_moc_kosz_tow 3
4 Jednostki Układ jednostek miar: Długość/przemieszczenie Temperatura Prędkość kątowa Ciśnienie/naprężenie SI (MKS) mm Kelvin Radian/sek N/m^2 Właściwości materiału Odniesienie modelu Właściwości Komponenty Dane krzywych:n/a Nazwa: (EN-AW 2017A) Typ modelu: Liniowy elastyczny izotropowy Domyślne kryterium Nieznany zniszczenia: Granica 2.45e+008 N/m^2 plastyczności: Wytrzymałość na 3.9e+008 N/m^2 rozciąganie: Współczynnik 7e+010 N/m^2 sprężystości wzdłużnej: Współczynnik Poissona: Masa właściwa: 2800 kg/m^3 Współczynnik 2.7e+010 N/m^2 sprężystości poprzecznej: Współczynnik 2.4e-005 /Kelvin rozszerzalności cieplnej: ObiektBryłowy 1(Wytnijwyciągnięcie7)(Podp_kosz_to w-1), ObiektBryłowy 1(Wytnijwyciągnięcie8)(Podp_kosz_to w-2) Simulation Symulacja Analiza_moc_kosz_tow 4

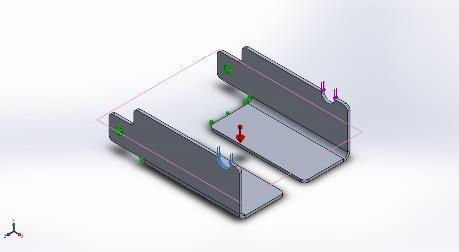

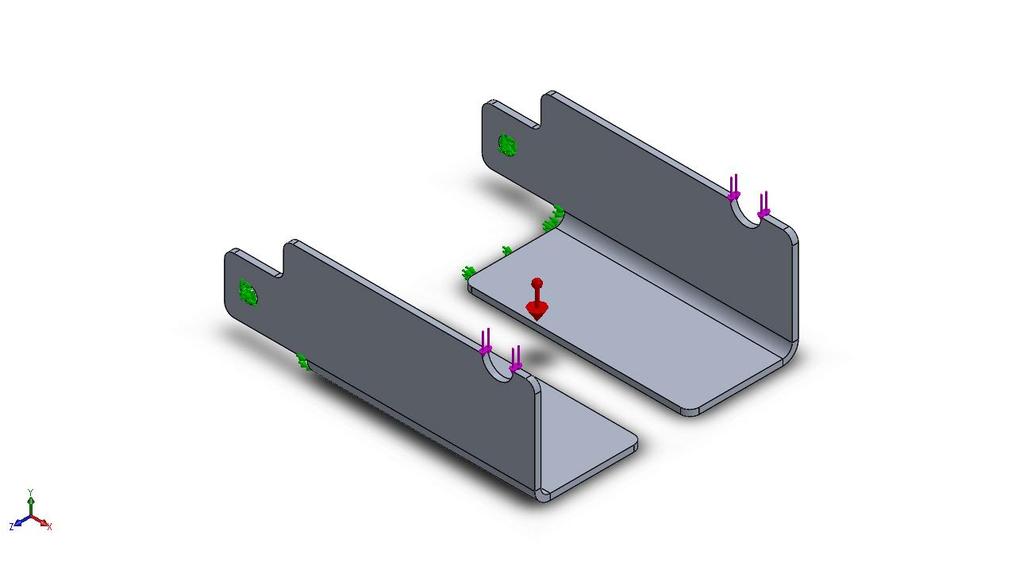

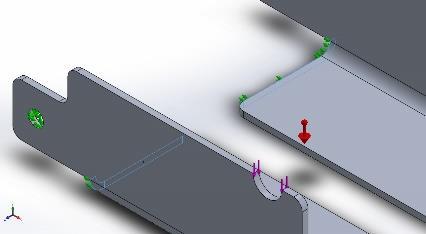

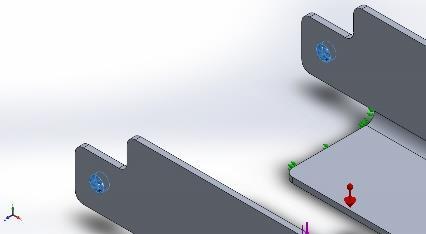

5 Obciążenia i umocowania Nazwa umocowania Obraz danych Szczegóły umocowania Elementy: Typ: 2 ściana(y) Nieruchoma geometria Stały-1 Siły wypadkowe Komponenty X Y Z Wypadkowa Siła reakcji(n) Moment reakcji(n.m) e Na płaskich ścianach-1 Elementy: 3 ściana(y) Typ: Na płaskich ścianach Translacja: ---, ---, 0 Obrót: ---, ---, --- Jednostki: mm, rad Siły wypadkowe Komponenty X Y Z Wypadkowa Siła reakcji(n) Moment reakcji(n.m) e-033 Nazwa obciążenia Grawitacja-1 Załaduj obraz Szczegóły obciążenia Odniesienie: Płaszczyzna górna Wartości: Jednostki: SI Siła-1 Elementy: 1 ściana(y), 1 płaszczyzna(y) Odniesienie: Płaszczyzna górna Typ: Zastosuj siłę Wartości: ---, ---, N Moment: ---, ---, --- N.m Simulation Symulacja Analiza_moc_kosz_tow 5
6 Siła-2 Elementy: 1 ściana(y), 1 płaszczyzna(y) Odniesienie: Płaszczyzna górna Typ: Zastosuj siłę Wartości: ---, ---, N Moment: ---, ---, --- N.m Definicje złącza Brak danych Informacje kontaktowe Kontakt Obraz kontaktu Właściwości kontaktu Kontakt globalny Typ: Wiązane Komponenty: 1 komponent(y) Opcje: Kompatybilna siatka Simulation Symulacja Analiza_moc_kosz_tow 6
7 Informacje siatki Typ siatki Użyty generator siatki: Automatyczne przejście: Uwzględnij automatyczne pętle siatki: Punkty jakobianu Rozmiar elementu Tolerancja Jakość siatki Siatka skorupy używająca powierzchni środkowych Siatka standardowa 4 Punkty mm mm Wysoka Informacje siatki - Szczegóły Całkowita liczba węzłów 9661 Całkowita liczba elementów 4657 Czas do ukończenia siatki (hh;mm;ss): 00:00:05 Nazwa komputera: LUKASZ-PC Simulation Symulacja Analiza_moc_kosz_tow 7
8 Szczegóły sensora Brak danych Siły wypadkowe Siły reakcji Zestaw wyboru Jednostki Suma X Suma Y Suma Z Wypadkowa Cały model N Momenty reakcji Zestaw wyboru Jednostki Suma X Suma Y Suma Z Wypadkowa Cały model N.m e Belki Brak danych Simulation Symulacja Analiza_moc_kosz_tow 8
9 Wyniki badania Nazwa Typ Min Max Naprężenie1 VON: Naprężenie zredukowane wg Misesa N/mm^2 (MPa) Węzeł: N/mm^2 (MPa) Węzeł: 132 Analiza_moc_kosz_tow-Analiza statyczna 1-Naprężenie-Naprężenie1 Nazwa Typ Min Max Przemieszczenie1 URES: Wypadkowe 0 mm mm przemieszczenie Węzeł: 131 Węzeł: 4831 Simulation Symulacja Analiza_moc_kosz_tow 9
10 Analiza_moc_kosz_tow-Analiza statyczna 1-Przemieszczenie-Przemieszczenie1 Nazwa Typ Min Max Odkształcenie1 ESTRN: Odkształcenie równoważne e Element: 3508 Element: 4 Simulation Symulacja Analiza_moc_kosz_tow 10
11 Analiza_moc_kosz_tow-Analiza statyczna 1-Odkształcenie-Odkształcenie1 Nazwa Typ Min Max Współczynnik Automatyczny e+016 bezpieczeństwa1 Węzeł: 132 Węzeł: 4832 Analiza_moc_kosz_tow-Analiza statyczna 1-Współczynnik bezpieczeństwa-współczynnik bezpieczeństwa1 Konkluzja Simulation Symulacja Analiza_moc_kosz_tow 11
