Płyty PolTherma SOFT PIR mogą być produkowane w wersji z bokami płaskimi lub zakładkowymi umożliwiającymi układanie na tzw. zakładkę.

Transkrypt

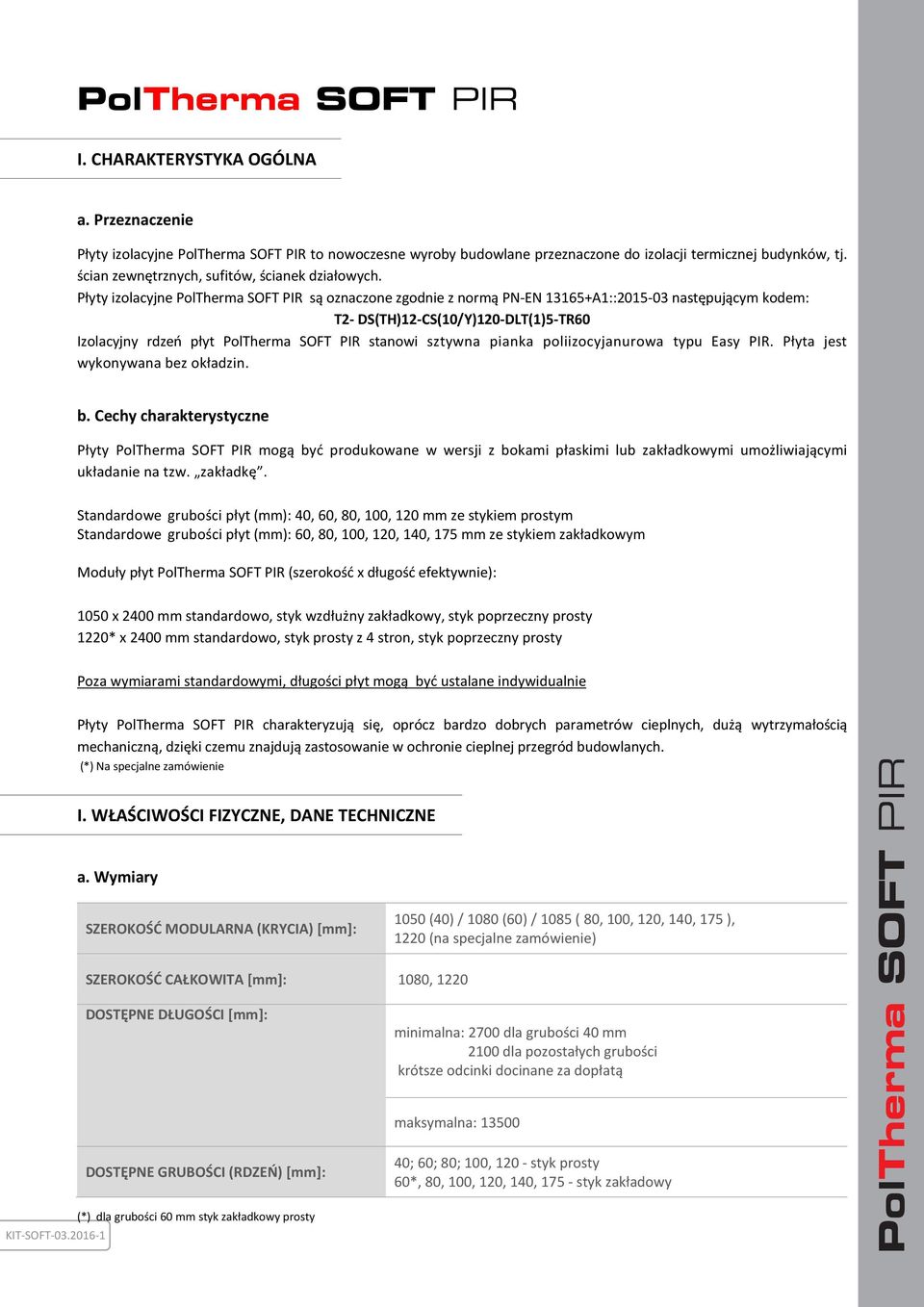

1 I. CHARAKTERYSTYKA OGÓLNA a. Przeznaczenie Płyty izolacyjne to nowoczesne wyroby budowlane przeznaczone do izolacji termicznej budynków, tj. ścian zewnętrznych, sufitów, ścianek działowych. Płyty izolacyjne są oznaczone zgodnie z normą PN-EN A1:: następującym kodem: T2- DS(TH)12-CS(10/Y)120-DLT(1)5-TR60 Izolacyjny rdzeń płyt stanowi sztywna pianka poliizocyjanurowa typu Easy PIR. Płyta jest wykonywana bez okładzin. b. Cechy charakterystyczne Płyty mogą być produkowane w wersji z bokami płaskimi lub zakładkowymi umożliwiającymi układanie na tzw. zakładkę. Standardowe grubości płyt (mm): 40, 60, 80, 100, 120 mm ze stykiem prostym Standardowe grubości płyt (mm): 60, 80, 100, 120, 140, 175 mm ze stykiem zakładkowym Moduły płyt (szerokość x długość efektywnie): 1050 x 2400 mm standardowo, styk wzdłużny zakładkowy, styk poprzeczny prosty 1220* x 2400 mm standardowo, styk prosty z 4 stron, styk poprzeczny prosty Poza wymiarami standardowymi, długości płyt mogą być ustalane indywidualnie KIT-SOFT Płyty charakteryzują się, oprócz bardzo dobrych parametrów cieplnych, dużą wytrzymałością mechaniczną, dzięki czemu znajdują zastosowanie w ochronie cieplnej przegród budowlanych. (*) Na specjalne zamówienie I. WŁAŚCIWOŚCI FIZYCZNE, DANE TECHNICZNE a. Wymiary SZEROKOŚĆ MODULARNA (KRYCIA) [mm]: SZEROKOŚĆ CAŁKOWITA [mm]: 1080, 1220 DOSTĘPNE DŁUGOŚCI [mm]: DOSTĘPNE GRUBOŚCI (RDZEŃ) [mm]: (*) dla grubości 60 mm styk zakładkowy prosty 1050 (40) / 1080 (60) / 1085 ( 80, 100, 120, 140, 175 ), 1220 (na specjalne zamówienie) minimalna: 2700 dla grubości 40 mm 2100 dla pozostałych grubości krótsze odcinki docinane za dopłatą maksymalna: ; 60; 80; 100, styk prosty 60*, 80, 100, 120, 140, styk zakładowy

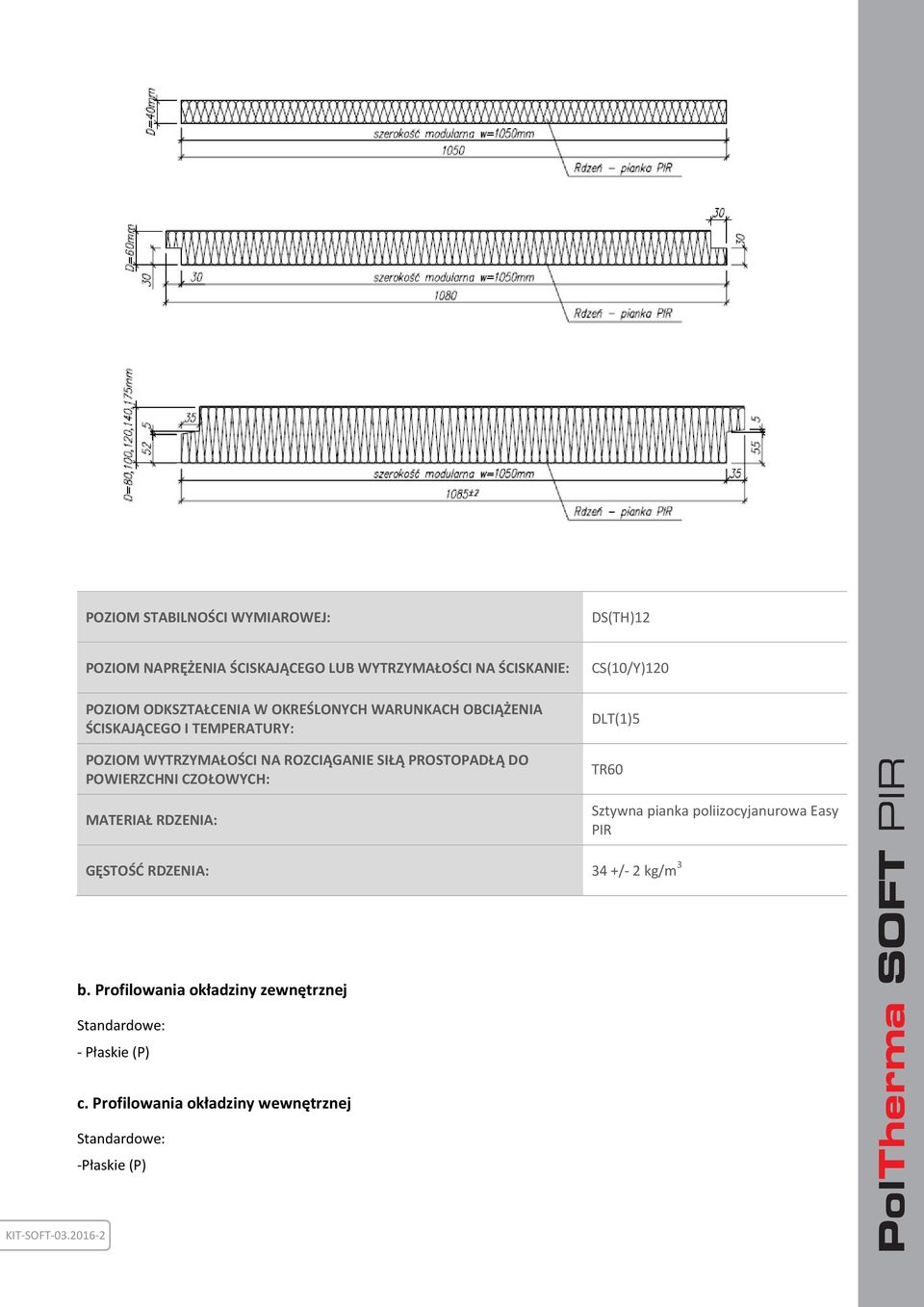

2 POZIOM STABILNOŚCI WYMIAROWEJ: DS(TH)12 POZIOM NAPRĘŻENIA ŚCISKAJĄCEGO LUB WYTRZYMAŁOŚCI NA ŚCISKANIE: POZIOM ODKSZTAŁCENIA W OKREŚLONYCH WARUNKACH OBCIĄŻENIA ŚCISKAJĄCEGO I TEMPERATURY: CS(10/Y)120 DLT(1)5 KIT-SOFT POZIOM WYTRZYMAŁOŚCI NA ROZCIĄGANIE SIŁĄ PROSTOPADŁĄ DO POWIERZCHNI CZOŁOWYCH: MATERIAŁ RDZENIA: TR60 GĘSTOŚĆ RDZENIA: 34 +/- 2 kg/m 3 b. Profilowania okładziny zewnętrznej Standardowe: - Płaskie (P) c. Profilowania okładziny wewnętrznej Standardowe: -Płaskie (P) Sztywna pianka poliizocyjanurowa Easy PIR

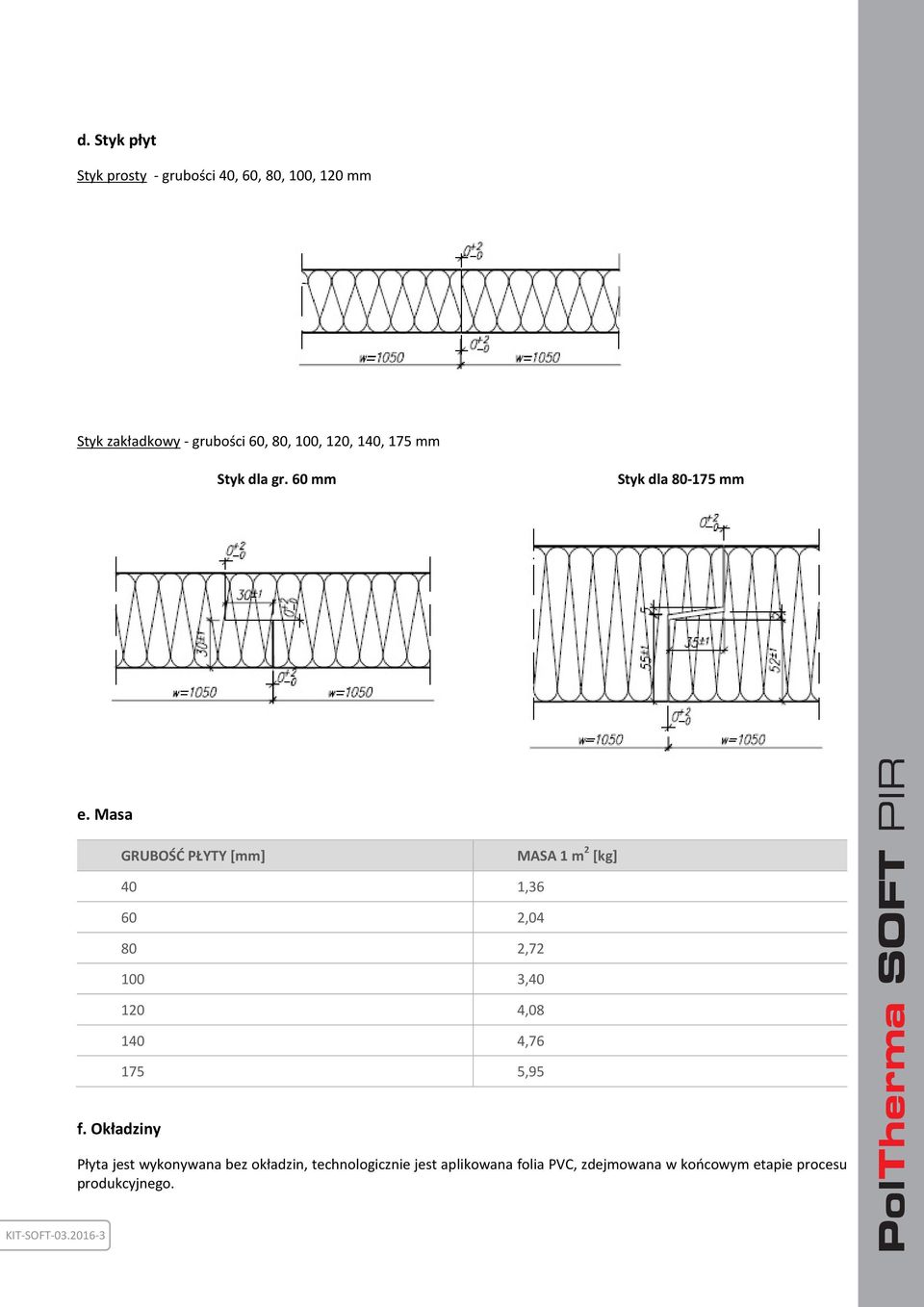

3 d. Styk płyt Styk prosty - grubości 40, 60, 80, 100, 120 mm Styk zakładkowy - grubości 60, 80, 100, 120, 140, 175 mm Styk dla gr. 60 mm Styk dla mm e. Masa KIT-SOFT f. Okładziny GRUBOŚĆ PŁYTY [mm] 40 1, , , , , , ,95 MASA 1 m 2 [kg] Płyta jest wykonywana bez okładzin, technologicznie jest aplikowana folia PVC, zdejmowana w końcowym etapie procesu produkcyjnego.

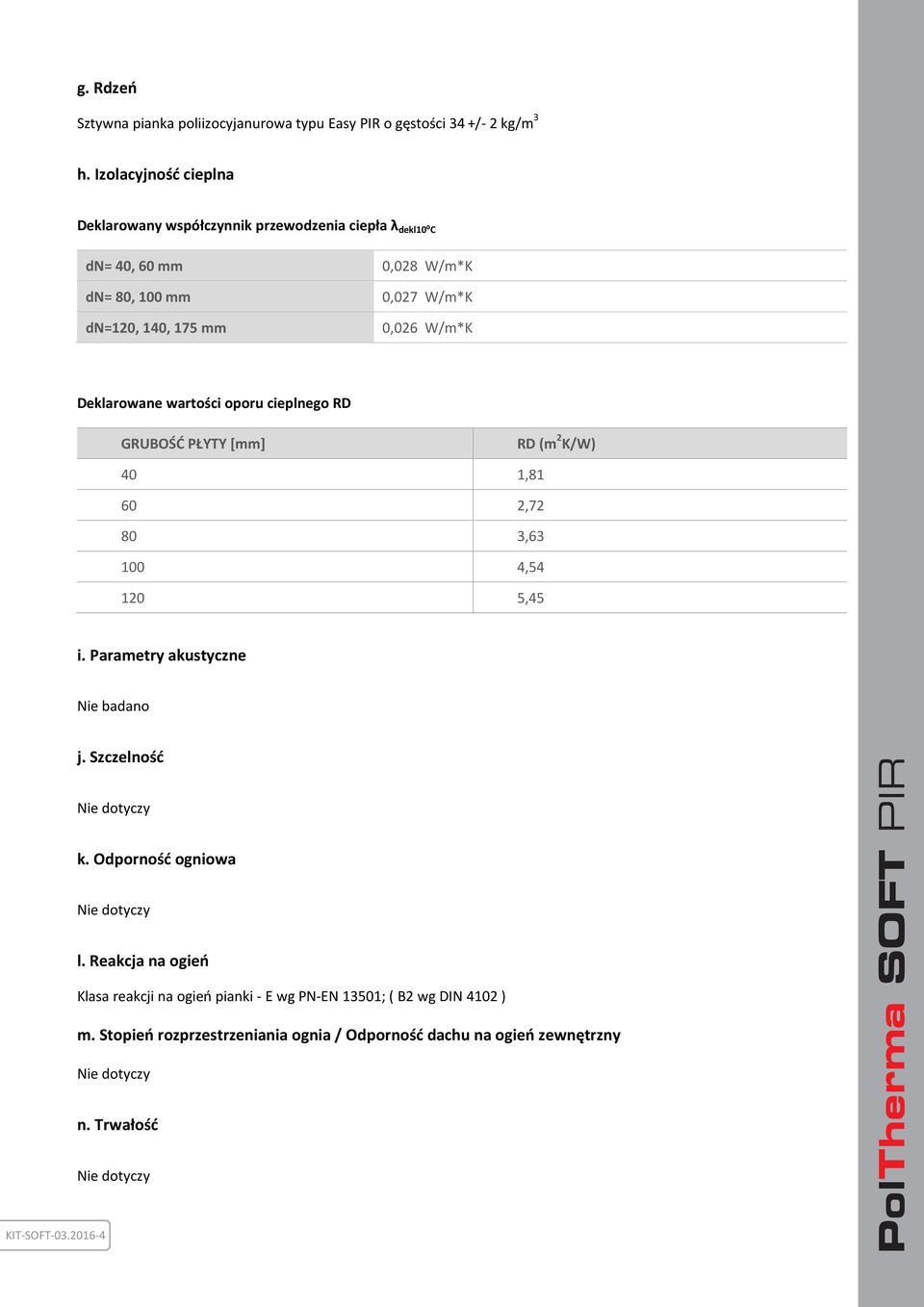

4 g. Rdzeń Sztywna pianka poliizocyjanurowa typu Easy PIR o gęstości 34 +/- 2 kg/m 3 h. Izolacyjność cieplna Deklarowany współczynnik przewodzenia ciepła λ dekl10⁰c dn= 40, 60 mm dn= 80, 100 mm dn=120, 140, 175 mm 0,028 W/m*K 0,027 W/m*K 0,026 W/m*K Deklarowane wartości oporu cieplnego RD GRUBOŚĆ PŁYTY [mm] RD (m 2 K/W) 40 1, , , , ,45 i. Parametry akustyczne Nie badano KIT-SOFT j. Szczelność k. Odporność ogniowa l. Reakcja na ogień Klasa reakcji na ogień pianki - E wg PN-EN 13501; ( B2 wg DIN 4102 ) m. Stopień rozprzestrzeniania ognia / Odporność dachu na ogień zewnętrzny n. Trwałość

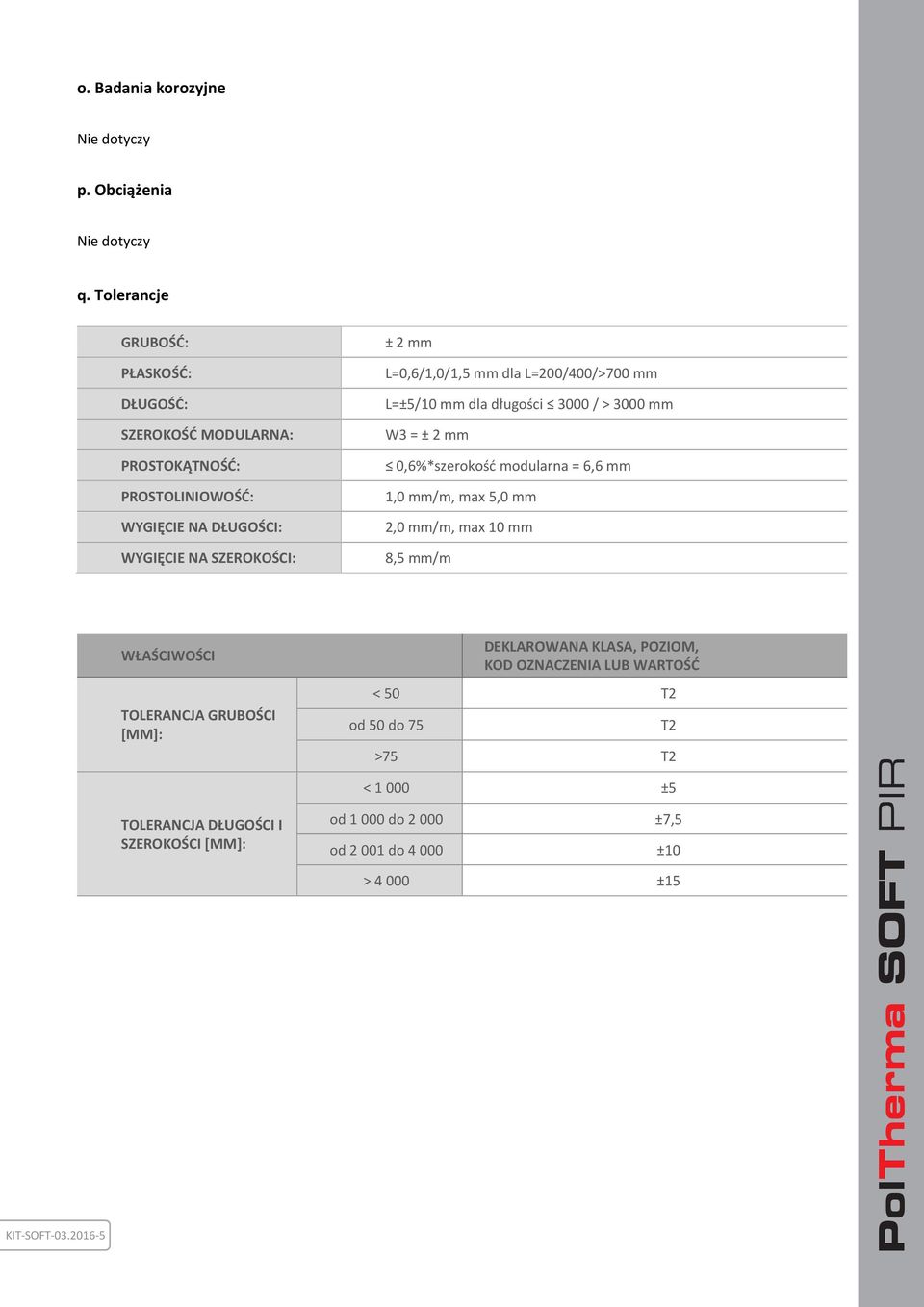

5 o. Badania korozyjne p. Obciążenia q. Tolerancje GRUBOŚĆ: ± 2 mm PŁASKOŚĆ: L=0,6/1,0/1,5 mm dla L=200/400/>700 mm DŁUGOŚĆ: L=±5/10 mm dla długości 3000 / > 3000 mm SZEROKOŚĆ MODULARNA: W3 = ± 2 mm PROSTOKĄTNOŚĆ: 0,6%*szerokość modularna = 6,6 mm PROSTOLINIOWOŚĆ: 1,0 mm/m, max 5,0 mm WYGIĘCIE NA DŁUGOŚCI: 2,0 mm/m, max 10 mm WYGIĘCIE NA SZEROKOŚCI: 8,5 mm/m WŁAŚCIWOŚCI DEKLAROWANA KLASA, POZIOM, KOD OZNACZENIA LUB WARTOŚĆ TOLERANCJA GRUBOŚCI [MM]: < 50 T2 od 50 do 75 T2 >75 T2 KIT-SOFT TOLERANCJA DŁUGOŚCI I SZEROKOŚCI [MM]: < ±5 od do ±7,5 od do ±10 > ±15

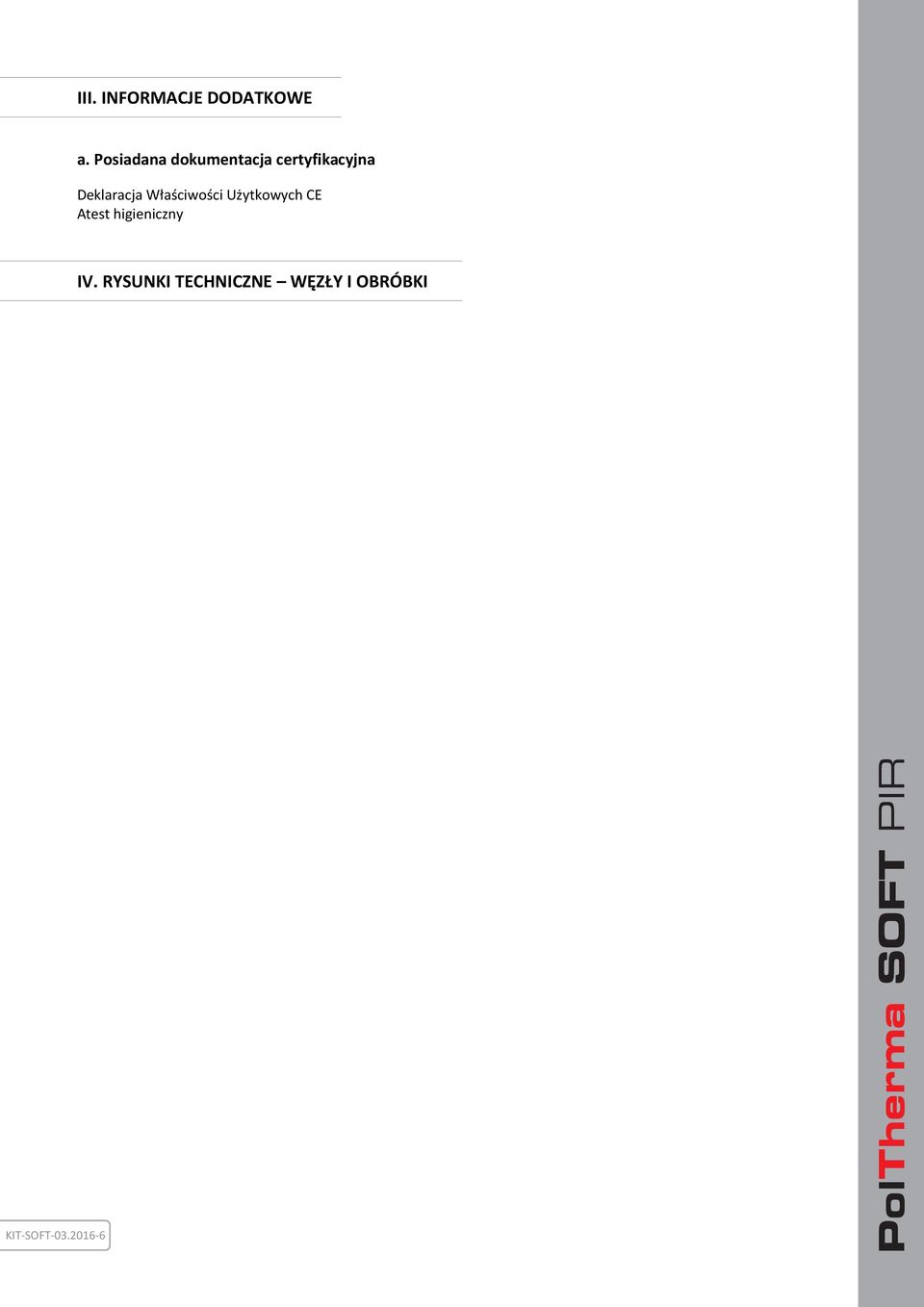

6 III. INFORMACJE DODATKOWE a. Posiadana dokumentacja certyfikacyjna Deklaracja Właściwości Użytkowych CE Atest higieniczny IV. RYSUNKI TECHNICZNE WĘZŁY I OBRÓBKI KIT-SOFT
