1 KONSTRUKCJE METALOWE ĆWICZENIA 15 GODZ./SEMESTR PROWADZĄCY PRZEDMIOT: prof. Lucjan ŚLĘCZKA PROWADZĄCY ĆWICZENIA: dr inż. Wiesław KUBISZYN P39 ZAKRES TEMATYCZNY ĆWICZEŃ: KONSTRUOWANIE I PROJEKTOWANIE WYBRANYCH POŁĄCZEŃ W KONSTRUKCJACH STALOWYCH POŁĄCZENIA SPAWANE: o SPOINY CZOŁOWE o SPOINY PACHWINOWE POŁĄCZENIA ŚRUBOWE: o ZAKŁADKOWE o DOCZOŁOWE ZALICZENIE ĆWICZEŃ Zaliczenie dwóch kolokwiów z powyższych połączeń Maksymalna liczba punktów 2 x 10 = 20 pkt. 10,1 pkt. 12,0 pkt. Ocena dostateczna (3,0) 12,1 pkt. 14,0 pkt. Ocena plus dostateczna (3,5) 14,1 pkt. 16,0 pkt. Ocena dobra (4,0) 16,1 pkt. 18,0 pkt. Ocena plus dobra 4,5) 18,1 pkt. 20,0 pkt. Ocena bardzo dobra (5,0) DOPUSZCZENIE DO KOLOKWIUM POPRAWKOWEGO PO WARUNKIEM ZDOBYCIA MINIMUM 5,1 PUNKTÓW (SUMA z dwóch kolokwiów)! 1/47

2 1. LITERATURA 2/47

3 MATERIAŁY DYDAKTYCZNE KKB - PRz POŁĄCZENIA SPAWANE 3/47

4 MATERIAŁY DYDAKTYCZNE KKB - PRz POŁĄCZENIA SPAWANE 4/47

5 5/47

6 6/47

7 SPIS TREŚCI (POZ. JW.) - FRAGMENTY 7/47

8 8/47

9 SPIS TREŚCI (POZ. JW.) - FRAGMENTY 9/47

10 10/47

11 SPIS TREŚCI (POZ. JW.) 11/47

12 12/47

13 13/47

14 14/47

15 15/47

16 2. POŁĄCZENIA ELEMENTÓW KONSTRUKCJI STALOWYCH KLASYFIKACJA I CHARAKTERYSTYKA POŁĄCZEŃ Jedna z ważniejszych cech konstrukcji stalowych jest możliwość łączenia blach i kształtowników w złożone elementy liniowe, powierzchniowe lub przestrzenne oraz tworzenie z nich układów konstrukcyjnych. Połączenia oprócz możliwości tworzenia elementów konstrukcyjnych, umożliwiają wykonanie styków belek i słupów, węzłów kratownic i ram. We współczesnych konstrukcjach stalowych występują przede wszystkim połączenia spawane i śrubowe. POŁĄCZENIA SPAWANE 16/47

17 KLASYFIKACJA SPOIN SPOINY CZOŁOWE SPOINY PACHWINOWE SZEROKOBRUZDOWE OTWOROWE 17/47

18 18/47

19 19/47

20 MATERIAŁY DYDAKTYCZNE KKB - PRz POŁĄCZENIA SPAWANE 20/47

21 21/47

22 22/47

23 SPOINY PACHWINOWE PRZERYWANE 23/47

24 ZASADY PROJEKTOWANIA I OBLICZANIA SPOIN CZOŁOWYCH i PACHWINOWYCH Założenia dotyczące nośności połączeń spawanych 24/47

25 PARAMETRY OBLICZENIOWE SPOIN 25/47

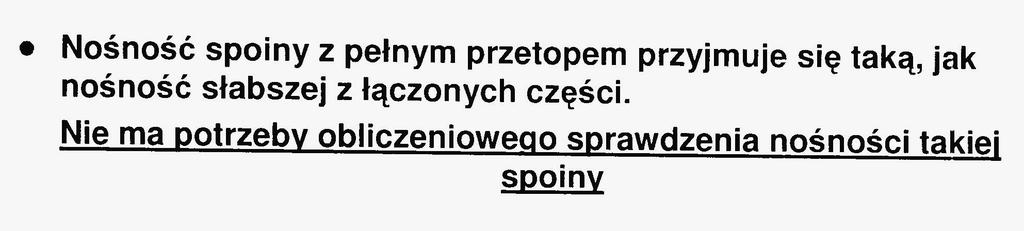

26 SPOINY CZOŁOWE Z PEŁNYM PRZETOPEM SPOINY CZOŁOWE Z NIEPEŁNYM PRZETOPEM 26/47

27 SPOINY PACHWINOWE METODA KIERUNKOWA 27/47

γ M2 = 1,25 częściowy współczynnik bezpieczeństwa β W współczynnik korelacji uwzględniający wyższe właściwości mechaniczne materiału spoiny w stosunku do materiału rodzimego,

28 γ M2 = 1,25 częściowy współczynnik bezpieczeństwa β W współczynnik korelacji uwzględniający wyższe właściwości mechaniczne materiału spoiny w stosunku do materiału rodzimego, przyjmowany według tablicy 4.1. [EC3/PN-EN ] lub poniżej 3.16 f u nominalna wytrzymałość na rozciąganie stali słabszej z łączonych części według tablicy 3.1. [PN-EN ] 28/47

29 TABLICA 4.1. WSPÓŁCZYNNIKI KORELACJI β W SPOIN PACHWINOWYCH 29/47

30 Tablica 3.1: [NORMA ] Nominalne wartości granicy plastyczności f y i wytrzymałości na rozciąganie f u dla stali konstrukcyjnej walcowanej na gorąco Norma i gatunek stali EN t 40 mm Nominalna grubość elementu t [mm] 40 mm < t 80 mm f y [N/mm 2 ] f u [N/mm 2 ] f y [N/mm 2 ] f u [N/mm 2 ] S S S S EN S 275 N/NL S 355 N/NL S 420 N/NL S 460 N/NL EN S 275 M/ML S 355 M/ML S 420 M/ML S 460 M/ML EN S 235 W S 355 W EN S 460 Q/QL/QL EN S 235 H S 275 H S 355 H S 275 NH/NLH S 355 NH/NLH S 420 NH/NHL S 460 NH/NLH EN S 235 H S 275 H S 355 H S 275 NH/NLH S 355 NH/NLH S 460 NH/NLH S 275 MH/MLH S 355 MH/MLH S 420 MH/MLH S 460 MH/MLH /47

31 SPOINY PACHWINOWE METODA UPROSZCZONA NOŚNOŚĆ OBLICZENIOWA SPOINY NA JEDNOSTKĘ JEJ DŁUGOŚCI f vw,d wytrzymałość obliczeniowa spoiny na ścinanie WARUNEK NOŚNOŚCI SPOINY PACHWINOWEJ F w,ed OBLICZENIOWA WARTOŚĆ OBCIĄŻENIA PRZYPADAJĄCE- GO NA JEDNOSTKĘ DŁUGOŚCI SPOINY (RYS. WYŻEJ) Warunek wykorzystywany w obliczeniach! 31/47

32 ZŁĄCZA (POŁĄCZENIA) ZAKŁADKOWE SPOINY PACHWINOWE RÓWNOLEGŁE Metoda kierunkowa i uproszczona są w tym przypadku tożsame 32/47

33 SPOINY PACHWINOWE POPRZECZNE 33/47

34 SPOINY PACHWINOWE POPRZECZNE I PODŁUŻNE 34/47

35 SPOINY PACHWINOWE DŁUGIE 35/47

36 ZŁĄCZA ZAKŁADKOWE OBCIĄŻONE MOMENTEM SKRĘCAJĄCYM Zalecane obliczenia według metody uproszczonej! Procedura wymiarowania połączeń po sprowadzeniu obciążenia do środka ciężkości układu spoin powinno się: - Znaleźć w układzie spoin punktu, gdzie składowe naprężeń będą największe. Zwykle jest to punkt najbardziej oddalony od środka ciężkości układu spoin. Niekiedy trzeba rozpatrzeć stan naprężenia w kilku punktach. - w tym pkt. wyznaczyć naprężenia styczne od działania momentu skręcającego M 0 : M = M M o = M Ed moment skręcający, τ r odległość rozpatrywanego punktu od środka ciężkości układu spoin (długość promienia wodzącego). I 0 = I y + I z biegunowy moment bezwładności kładu spoin według poniższej tablicy. I o o r 36/47

37 CHARAKTERYSTYKI GEOMETRYCZNE RÓŻNYCH KŁADÓW SPOIN 37/47

38 ZŁĄCZA (POŁĄCZENIA) TEOWE METODA OGÓLNA WZÓR ALTERNATYWNY ROZKŁAD NAPRĘŻEŃ W SPOINIE PACHWINOWEJ ZŁĄCZA TEOWEGO 38/47

39 39/47

40 METODA UPROSZCZONA 40/47

41 POŁĄCZENIA BEZ ŻEBER 41/47

42 OZNACZENIA SPOIN NA RYSUNKACH W dokumentacji warsztatowej należy określić sposób spawania, a na rysunkach konstrukcyjnych należy podać odpowiedni znak spoiny, jej wymiary (grubość, długość) oraz dodatkowe informacje w postaci stosowanych znaków opisujących sposób ich wykonania Spoiny i złącza spawane na rysunkach roboczych (wykonawczych) należy wymiarować według uproszczonego schematu, który opiera się na szeregu umownych elementach graficznych. W uproszczonym oznaczeniu połączenia spawanego wyróżnić można: Półkę linii odniesienia, Strzałkę linii odniesienia, Linię identyfikacyjną, Umowny znak spoiny oznaczony cyfrą 1, Charakterystyczne wymiary przekroju poprzecznego (grubość), oznaczone cyfrą 2, Charakterystyczne wymiary przekroju wzdłużnego (długość), oznaczone cyfrą 3. Rysunek. Uproszczona budowa oznaczenia połączenia spawanego 42/47

43 Zasady oznaczania spoin z linią identyfikacyjną i umownymi znakami spoin 43/47

44 Przykładowe sposoby podawania wymiarów połączeń spawanych 44/47

45 Przykładowe sposoby podawania wymiarów połączeń spawanych 45/47

46 rodzaje spoin i sposób ich oznaczania na rysunkach 46/47

47 Dodatkowe oznaczenie spoin na rysunkach 47/47
