Wykaz stali z projektu. Program służy do wykonywania wykazu stali z wielu rysunków. Może być również wykorzystywany do sprawdzania poprawności opisu stali na wykonywanym rysunku.

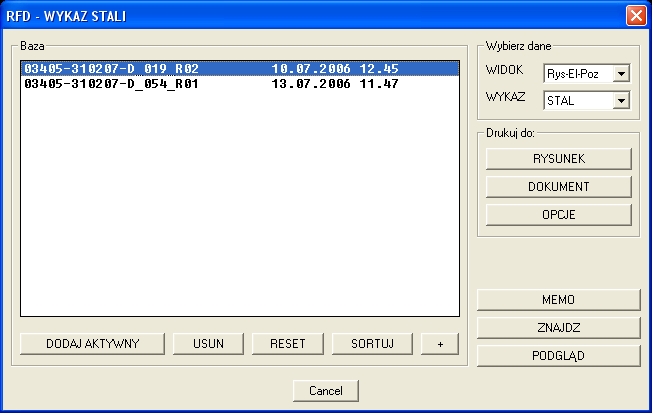

1 Wykaz stali z projektu. Program służy do wykonywania wykazu stali z wielu rysunków. Może być również wykorzystywany do sprawdzania poprawności opisu stali na wykonywanym rysunku. Aby korzystać z programu należy wczytać do jego bazy dane z jednego lub więcej rysunków. Program drukuje wykazy bezpośrednio do rysunku, do pliku RTF (Word, StarWriter), do pliku CSV(Excel). Program nie ma możliwości automatycznego uaktualniania bazy danych rysunków. Za pomocą jednego z poniższych poleceń Command: ew3 [BAZA] [WYKAZ] [STALI Z PROJ.] otwierane jest poniższe okno dialogowe: Rysunek : Okno wykazu stali. Wybranie przycisku DODAJ AKTYWNY powoduje dodanie do bazy programu danych z kolejnego rysunku. W trakcie wczytywania danych program wykonuje szereg dodatkowych, opisanych poniżej operacji. Za każdym razem program poprosi użytkownika o sprawdzenie i ewentualną korektę opisu rysunku wyświetlając poniższe okno dialogowe.

AutoCAD. Konstrukcje Budowlane Rysunek: Okno korekty opisu. Jeżeli rysunek zwiera pozycje nietypowe program poprosi o podanie ich powierzchni malowania.

2 AutoCAD. Konstrukcje Budowlane Rysunek: Okno korekty opisu. Jeżeli rysunek zwiera pozycje nietypowe program poprosi o podanie ich powierzchni malowania. Program wyświetli okno informacyjne i nie pozwoli na dopisanie rysunku do bazy w następujących sytuacjach: rysunek nie zawiera pozycji lub elementów opisu RFD. numery pozycji lub nazwy elementów w rysunku powtarzają sie. nazwa elementu z wczytywanego rysunku jest identyczna jak nazwa jednego z elementów wczytanych już do bazy danych. Jeżeli rysunek jest wczytywany do bazy danych po raz kolejny, wcześniejszy wpis zostaje zastąpiony nowymi danymi (na liście zmienia się tylko data wczytania do bazy umieszczona przy nazwie rysunku). Jeżeli rysunek jest wczytywany do bazy po raz pierwszy jego nazwa pojawia się na liście bezpośrednio pod nazwą aktualnie zaznaczonego rysunku (rysunki będą drukowane w takiej kolejności w jakiej widoczne są na liście). Wybranie przycisku USUŃ powoduje usunięcie z listy zaznaczonego rysunku. Wybranie przycisku RESET powoduje usunięcie z listy wszystkich rysunków. Po wybraniu przycisku SORTUJ program podejmuje próbę posortowania listy rysunków według zadanych kryteriów. Sposób sortowania definiujemy w oknie otwierającym się po wybraniu przycisku OPCJE. Okno to zawiera pokazaną poniżej sekcję Sortowanie Bazy. Rysunek : Ustawienia sposobu sortowania bazy. Sposób ustawienia opcji sortowania zależy od przyjętej konwencji nazewnictwa rysunków. Program zakłada jedynie że w nazwie rysunku znajduje się grupa cyfr decydująca o miejscu rysunku w bazie danych.

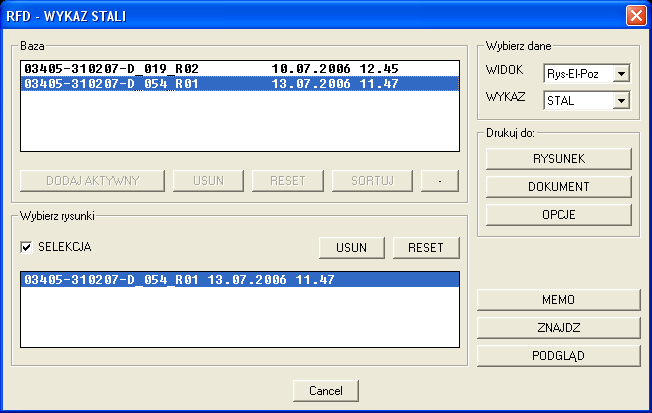

3 Rozdział 4 Konstrukcje stalowe Sposób działania programu dla przykładowych ustawień jest następujący: Znak * Odcinam 0 Sortuję wg. 3 Hala*Stal*Słupy*001 Hala*Schody012 Hala255 Znak _ Odcinam 1 Sortuję wg. 2 Hala_Stal_Słupy_01_rew04 Hala_Podest_012_wersjaB Hala-Belki255 Znak _ Odcinam 4 Sortuję wg _Hala_Stal_Słupy_rew _Hala_Schody_ _Hala_Słupy Program wykonuje wykaz stali ze wszystkich rysunków umieszczonych w bazie danych. Jeżeli w trakcie pracy zachodzi potrzeba wydrukowania tylko jednego lub kilku wybranych rysunków należy nacisnąć przycisk + znajdujący sie w prawym dolnym rogu sekcji Baza. Po naciśnięciu przycisku wygląd głównego okna programu zmieni się. Rysunek : Okno wykazu stali w trybie wyboru. W tym trybie program drukuje rysunki znajdujące się na dolnej liście. Aby rysunek pojawił się na dolnej liście wystarczy kliknąć jego nazwę na liście górnej. Powrót do standardowego trybu pracy programu następuje po wciśnięciu przycisku - widocznego w prawym dolnym rogu sekcji Baza.

AutoCAD. Konstrukcje Budowlane W sekcji Wybierz dane wybierany jest sposób w jaki dane zgromadzone w bazie zostaną zaprezentowane na wydruku.

4 AutoCAD. Konstrukcje Budowlane W sekcji Wybierz dane wybierany jest sposób w jaki dane zgromadzone w bazie zostaną zaprezentowane na wydruku. Z listy WIDOK można wybrać : Rys-El-Poz - wydruk z pozycji z podziałem na rysunki i elementy El-Poz wydruk pozycji z podziałem na elementy Rys-El wydruk elementów wysyłkowych (z podziałem na rysunki) SumaPoz wydruk sumaryczny materiałów Z listy WYKAZ można wybrać : STAL - wydruk wszystkich pozycji Profile tylko profile Wyroby tylko wyroby Blachy tylko blachy El zlaczne tylko elementy złączne Dodatkowo użytkownik może modyfikować wygląd wydruku za pomocą okna wyświetlanego po naciśnięciu przycisku OPCJE. Rysunek : Opcji. Można tu wybrać skąd pobierane są informacje o rewizjach dla wykazu elementów wysyłkowych. Czy w wykazie elementów wysyłkowych ma się pojawić informacja o powierzchni malowania elementu. W jaki sposób numerowane mają być strony w wykazie stali. W jaki sposób sortowane mają być blachy w wykazie sumarycznym.

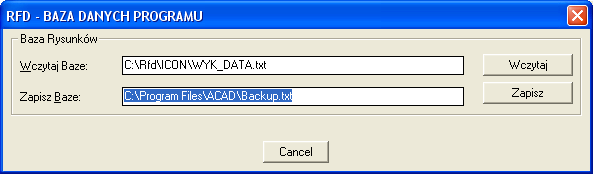

5 Rozdział 4 Konstrukcje stalowe W jaki sposób sortowane mają być rysunki w bazie danych programu. W celu wykonania wydruku do rysunku należy kliknąć przycisk RYSUNEK w sekcji Drukuj do, i wskazać punkt wstawienia wykazu. W celu wykonania wydruku do pliku należy kliknąć przycisk DOKUMENT w sekcji Drukuj do. W otwartym oknie dialogowym Rysunek : Okno zapisu do pliku. Należy w polu Nazwa pliku wpisać pełną ścieżkę dostępu do tworzonego pliku a w polu Typ: Wskazać typ tworzonego pliku (.rtf lub.csv). Dla ułatwienia okno Zapisz w : zawiera ścieżki dostępu do kilku ostatnio zapisywanych plików. Plik wykazu należy utworzyć w istniejącym katalogu. Zapis dużych plików na wolniejszych komputerach może trwać kilkanaście sekund. Przycisk MEMO otwiera okno dialogowe służące do archiwizowania bazy danych programu. Rysunek : Okno archiwizacji. Użytkownik musi podać pełną ścieżkę dostępu do pliku a następnie za pomocą odpowiedniego przycisku utworzyć lub wczytać do bazy plik archiwum.

AutoCAD. Konstrukcje Budowlane Przycisk ZNAJDZ otwiera okno dialogowe służące do wyszukiwania w bazie danych wybranych typów pozycji. Rysunek : Okno wyszukiwania.

6 AutoCAD. Konstrukcje Budowlane Przycisk ZNAJDZ otwiera okno dialogowe służące do wyszukiwania w bazie danych wybranych typów pozycji. Rysunek : Okno wyszukiwania. Na pierwszej liście rozwijanej sekcji Wybierz należy wybrać jedną z kategorii Braki, STAL, Profile, Wyroby, Blachy, El zlaczne. Program przeszukuje bazę danych i jeśli odnajdzie odpowiednie pozycje uaktywnia listę Typ i przycisk Pokaż. Po wybraniu na liście Typ szukanego typu pozycji i kliknięciu przycisku Pokaż program wyświetla poniżej listę z numerami pozycji i nazwami elementów do których te pozycje są przypisane. W wypadku wybrania kategorii Braki program wyszuka i wyświetli numery pozycji które najprawdopodobniej zostały usunięte z rysunku ale w dalszym ciągu są przypisane do istniejących elementów. Przyciski Pozycja i Element wyświetlają krótkie informacje na temat pozycji i elementu wskazanego na głównej liście programu. Przycisk Suma Pozycji jest w obecnej wersji programu nieaktywny.

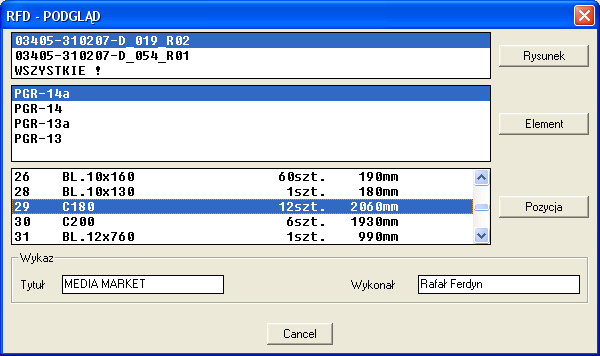

Rozdział 4 Konstrukcje stalowe Przycisk PODGLĄD otwiera okno dialogowe służące do przeglądania bazy danych programu. Rysunek : Okno wyszukiwania. Program wyświetla listę rysunków zapisanych w bazie.

7 Rozdział 4 Konstrukcje stalowe Przycisk PODGLĄD otwiera okno dialogowe służące do przeglądania bazy danych programu. Rysunek : Okno wyszukiwania. Program wyświetla listę rysunków zapisanych w bazie. Wskazanie nazwy rysunku powoduje wyświetlenie poniżej listy elementów zapisanych w danym rysunku. Wskazanie napisu WSZYSTKIE! znajdującego się na końcu listy powoduje wyświetlenie poniżej listy wszystkich elementów zapisanych w bazie. Wskazanie elementu znajdującego się na liście elementów powoduje wyświetlenie poniżej listy pozycji tego elementu. Przyciski Pozycja, Element i Rysunek wyświetlają krótkie informacje na temat pozycji, elementu i rysunku wskazanego na odpowiedniej liście programu. W sekcji wykaz można wpisać tytuł wykazu wraz z nazwiskiem i imieniem osoby sporządzającej. Zostaną one użyte przez program do opisu wykazu elementów wysyłkowych i sumarycznego wykazu pozycji.
