1 Maty grzejne ELEKTRA SnowTec do ochrony przed œniegiem i lodem ZZastosowanie i zalety Maty grzejne ELEKTRA SnowTec stosuje siê w takich miejscach, gdzie zalegaj¹cy œnieg i lód ograniczaj¹ w znacznym stopniu lub wrêcz uniemo liwiaj¹ bezpieczne ich u ytkowanie. S¹ to najczêœciej podjazdy do gara u, parkingi, k³adki dla pieszych, rampy roz³adunkowe, podjazdy dla osób niepe³nosprawnych, tarasy...

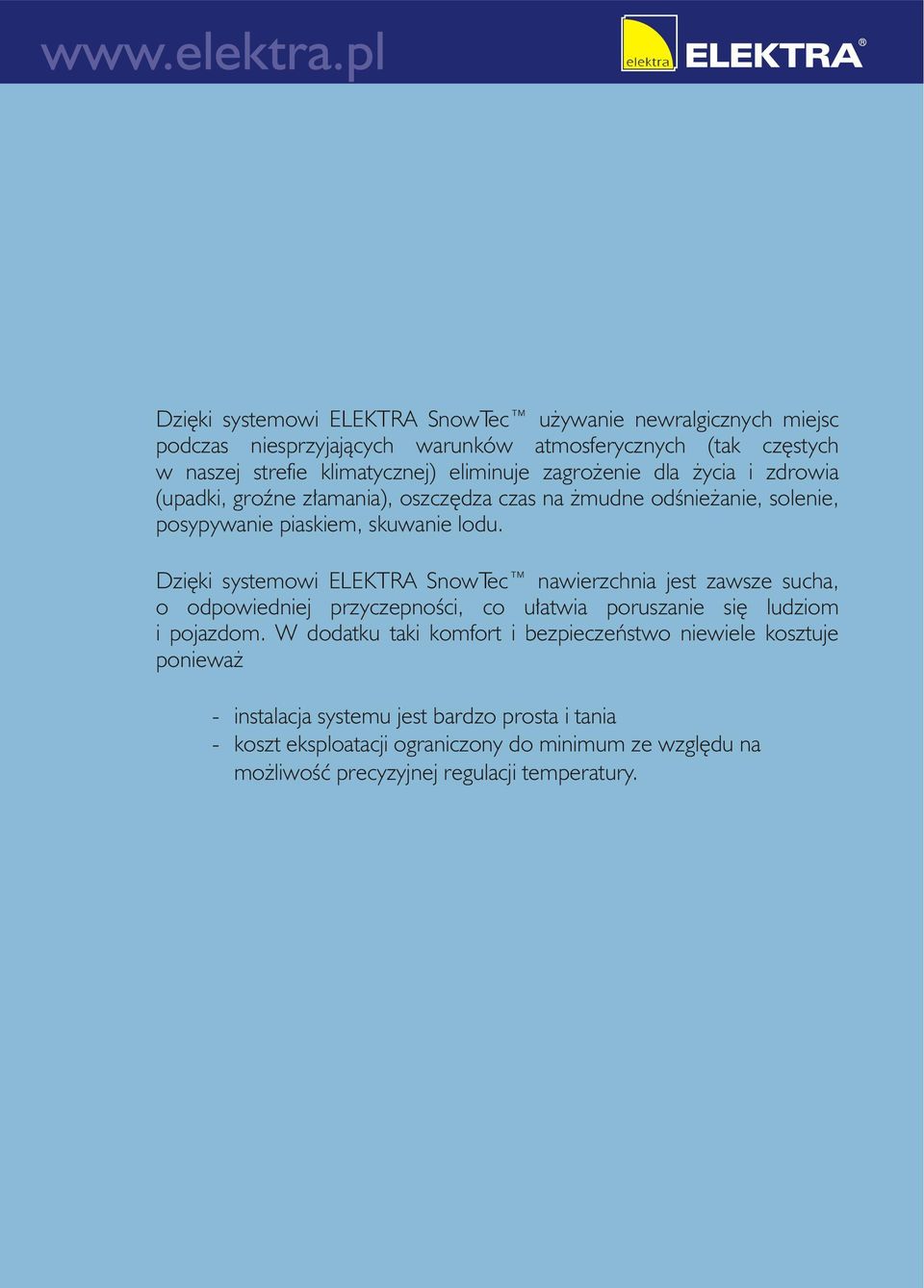

2 Dziêki systemowi ELEKTRA SnowTec u ywanie newralgicznych miejsc podczas niesprzyjaj¹cych warunków atmosferycznych (tak czêstych w naszej strefie klimatycznej) eliminuje zagro enie dla ycia i zdrowia (upadki, groÿne z³amania), oszczêdza czas na mudne odœnie anie, solenie, posypywanie piaskiem, skuwanie lodu. Dziêki systemowi ELEKTRA SnowTec nawierzchnia jest zawsze sucha, o odpowiedniej przyczepnoœci, co u³atwia poruszanie siê ludziom i pojazdom. W dodatku taki komfort i bezpieczeñstwo niewiele kosztuje poniewa - instalacja systemu jest bardzo prosta i tania - koszt eksploatacji ograniczony do minimum ze wzglêdu na mo liwoœæ precyzyjnej regulacji temperatury.

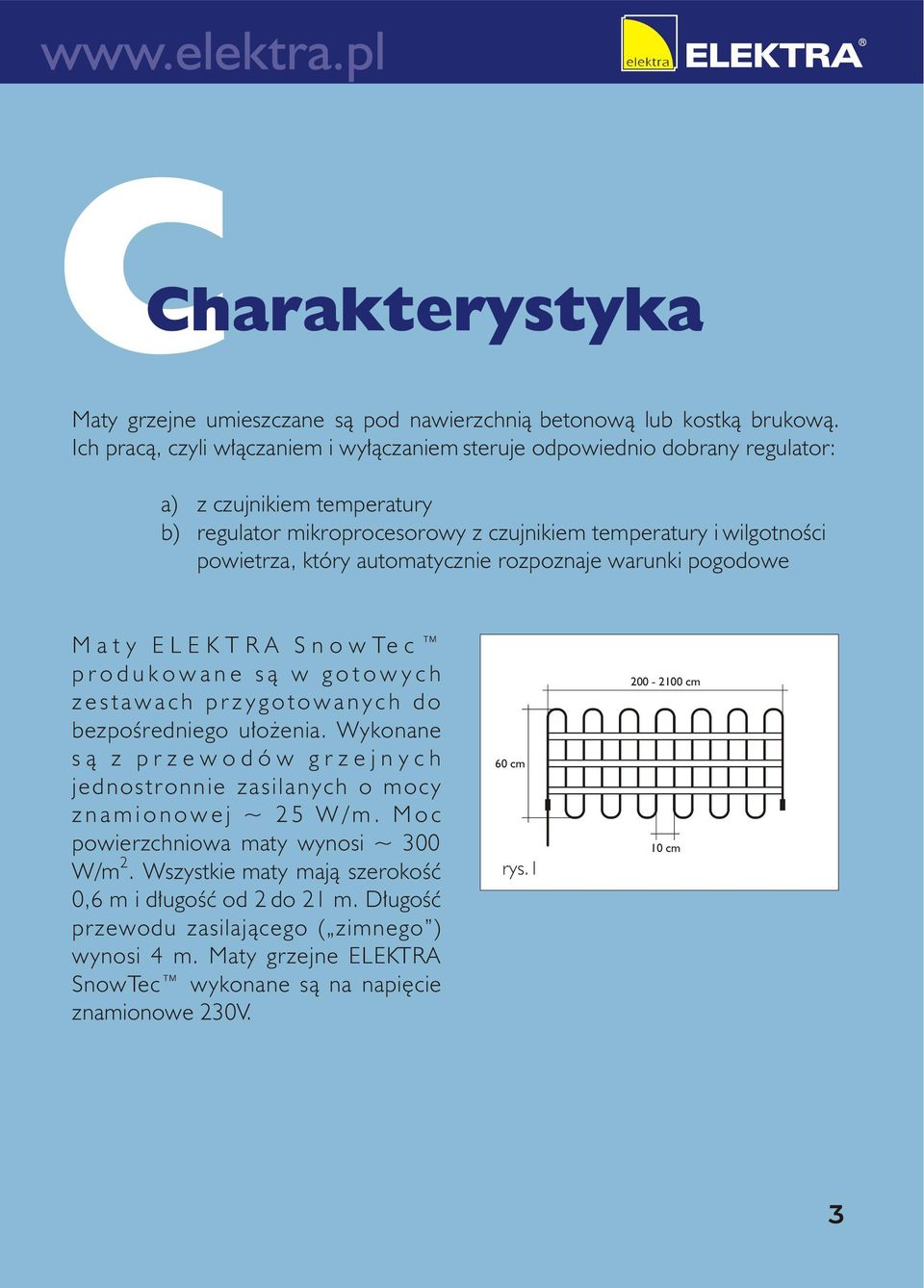

3 C Charakterystyka Maty grzejne umieszczane s¹ pod nawierzchni¹ betonow¹ lub kostk¹ brukow¹. Ich prac¹, czyli w³¹czaniem i wy³¹czaniem steruje odpowiednio dobrany regulator: a) z czujnikiem temperatury b) regulator mikroprocesorowy z czujnikiem temperatury i wilgotnoœci powietrza, który automatycznie rozpoznaje warunki pogodowe Maty ELEKTRA SnowTec produkowane s¹ w gotowych zestawach przygotowanych do bezpoœredniego u³o enia. Wykonane s¹ z przewodów grzejnych jednostronnie zasilanych o mocy znamionowej ~ 25 W/m. Moc powierzchniowa maty wynosi ~ W/m. Wszystkie maty maj¹ szerokoœæ m i d³ugoœæ od 2 do 21 m. D³ugoœæ przewodu zasilaj¹cego ( zimnego ) wynosi 4 m. Maty grzejne ELEKTRA SnowTec wykonane s¹ na napiêcie znamionowe 230V. 60 cm rys cm 10 cm 3

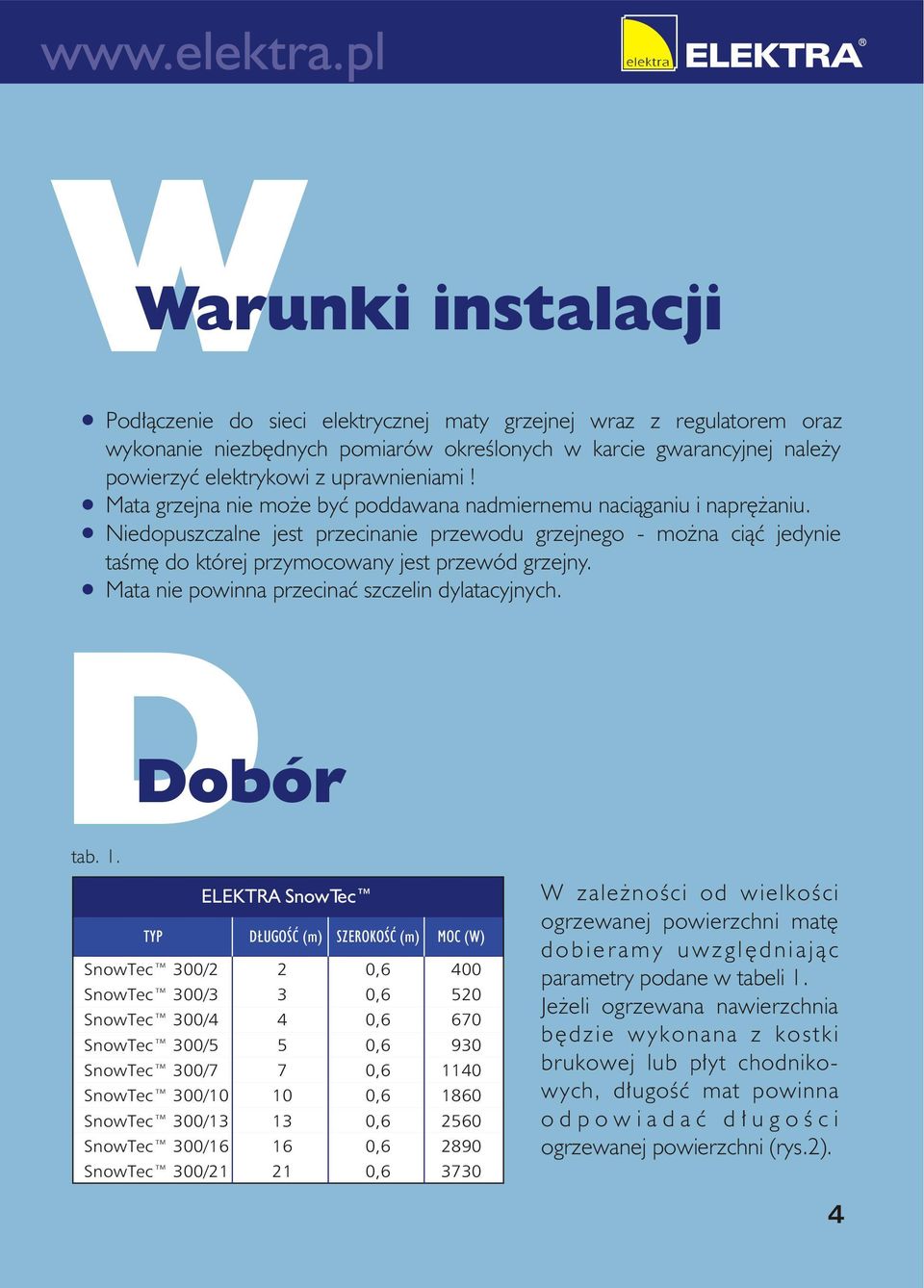

4 Warunki instalacji WPod³¹czenie do sieci elektrycznej maty grzejnej wraz z regulatorem oraz wykonanie niezbêdnych pomiarów okreœlonych w karcie gwarancyjnej nale y powierzyæ elektrykowi z uprawnieniami! Mata grzejna nie mo e byæ poddawana nadmiernemu naci¹ganiu i naprê aniu. Niedopuszczalne jest przecinanie przewodu grzejnego - mo na ci¹æ jedynie taœmê do której przymocowany jest przewód grzejny. Mata nie powinna przecinaæ szczelin dylatacyjnych. Dobór tab. 1. ELEKTRA SnowTec TYP D UGOŒÆ (m) SZEROKOŒÆ (m) MOC (W) SnowTec 300/2 SnowTec 300/3 SnowTec 300/4 SnowTec 300/5 SnowTec 300/7 SnowTec 300/10 SnowTec 300/13 SnowTec 300/16 SnowTec 300/ W zale noœci od wielkoœci ogrzewanej powierzchni matê dobieramy uwzglêdniaj¹c parametry podane w tabeli 1. Je eli ogrzewana nawierzchnia bêdzie wykonana z kostki brukowej lub p³yt chodnikowych, d³ugoœæ mat powinna odpowiadaæ d³ugoœci ogrzewanej powierzchni (rys.2). 4

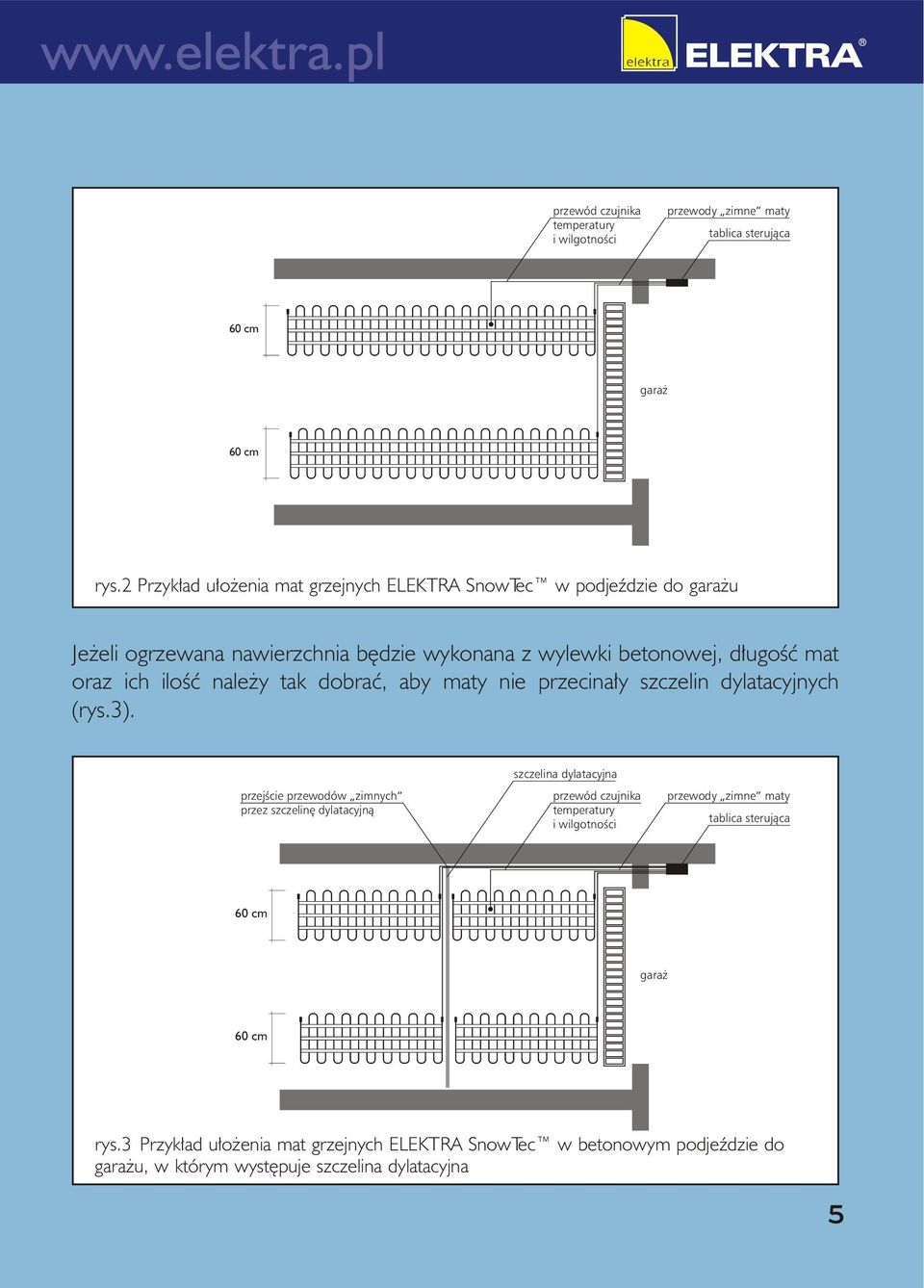

5 przewód czujnika temperatury i wilgotnoœci przewody zimne maty tablica steruj¹ca 60 cm gara 60 cm rys.2 Przyk³ad u³o enia mat grzejnych ELEKTRA SnowTec w podjeÿdzie do gara u Je eli ogrzewana nawierzchnia bêdzie wykonana z wylewki betonowej, d³ugoœæ mat oraz ich iloœæ nale y tak dobraæ, aby maty nie przecina³y szczelin dylatacyjnych (rys.3). przejœcie przewodów zimnych przez szczelinê dylatacyjn¹ szczelina dylatacyjna przewód czujnika temperatury i wilgotnoœci przewody zimne maty tablica steruj¹ca 60 cm gara 60 cm rys.3 Przyk³ad u³o enia mat grzejnych ELEKTRA SnowTec w betonowym podjeÿdzie do gara u, w którym wystêpuje szczelina dylatacyjna 5

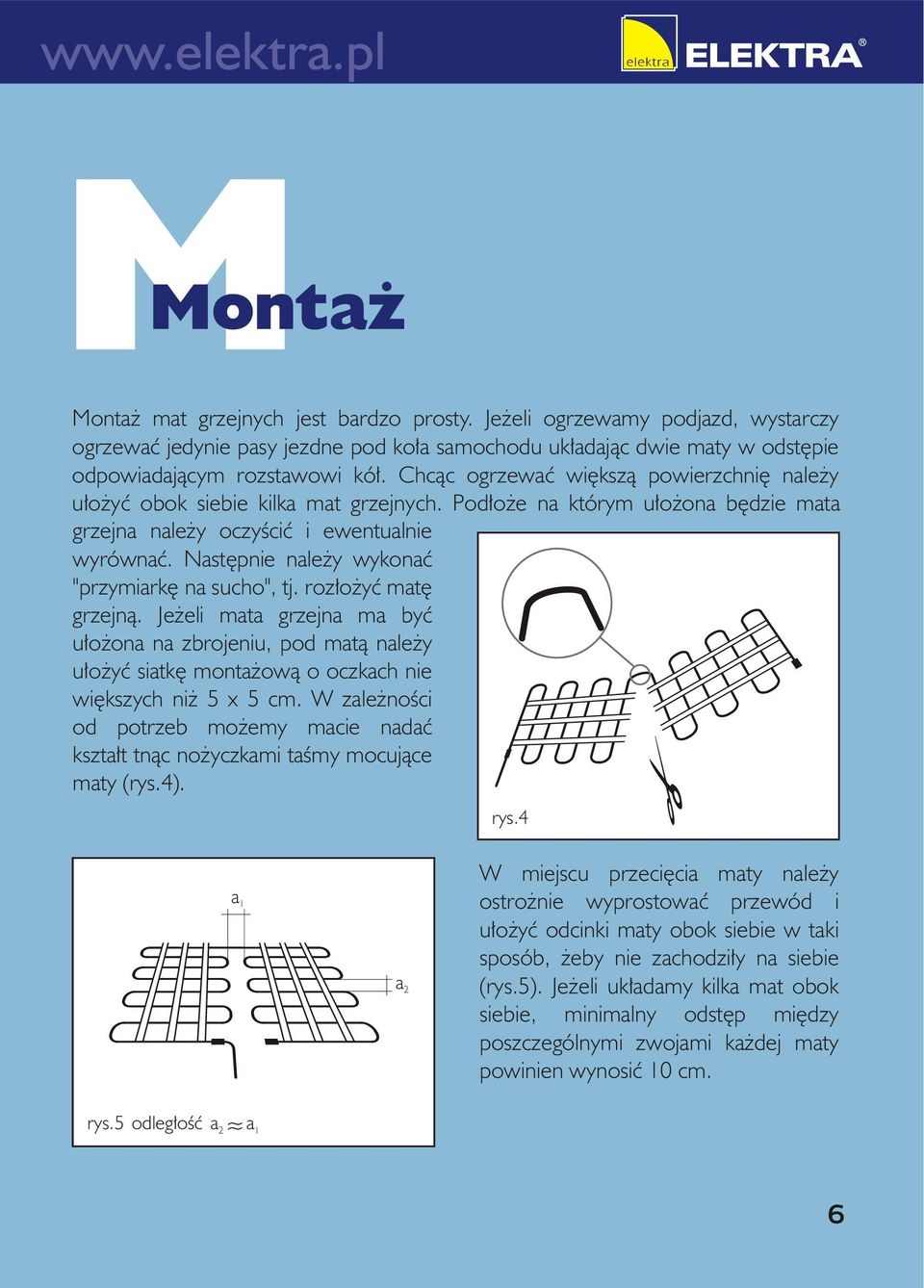

6 Monta MMonta mat grzejnych jest bardzo prosty. Je eli ogrzewamy podjazd, wystarczy ogrzewaæ jedynie pasy jezdne pod ko³a samochodu uk³adaj¹c dwie maty w odstêpie odpowiadaj¹cym rozstawowi kó³. Chc¹c ogrzewaæ wiêksz¹ powierzchniê nale y u³o yæ obok siebie kilka mat grzejnych. Pod³o e na którym u³o ona bêdzie mata grzejna nale y oczyœciæ i ewentualnie wyrównaæ. Nastêpnie nale y wykonaæ "przymiarkê na sucho", tj. roz³o yæ matê grzejn¹. Je eli mata grzejna ma byæ u³o ona na zbrojeniu, pod mat¹ nale y u³o yæ siatkê monta ow¹ o oczkach nie wiêkszych ni 5 x 5 cm. W zale noœci od potrzeb mo emy macie nadaæ kszta³t tn¹c no yczkami taœmy mocuj¹ce maty (rys.4). rys.4 rys.5 odleg³oœæ a a 1 a 2 1 a 2 W miejscu przeciêcia maty nale y ostro nie wyprostowaæ przewód i u³o yæ odcinki maty obok siebie w taki sposób, eby nie zachodzi³y na siebie (rys.5). Je eli uk³adamy kilka mat obok siebie, minimalny odstêp miêdzy poszczególnymi zwojami ka dej maty powinien wynosiæ 10 cm. 6

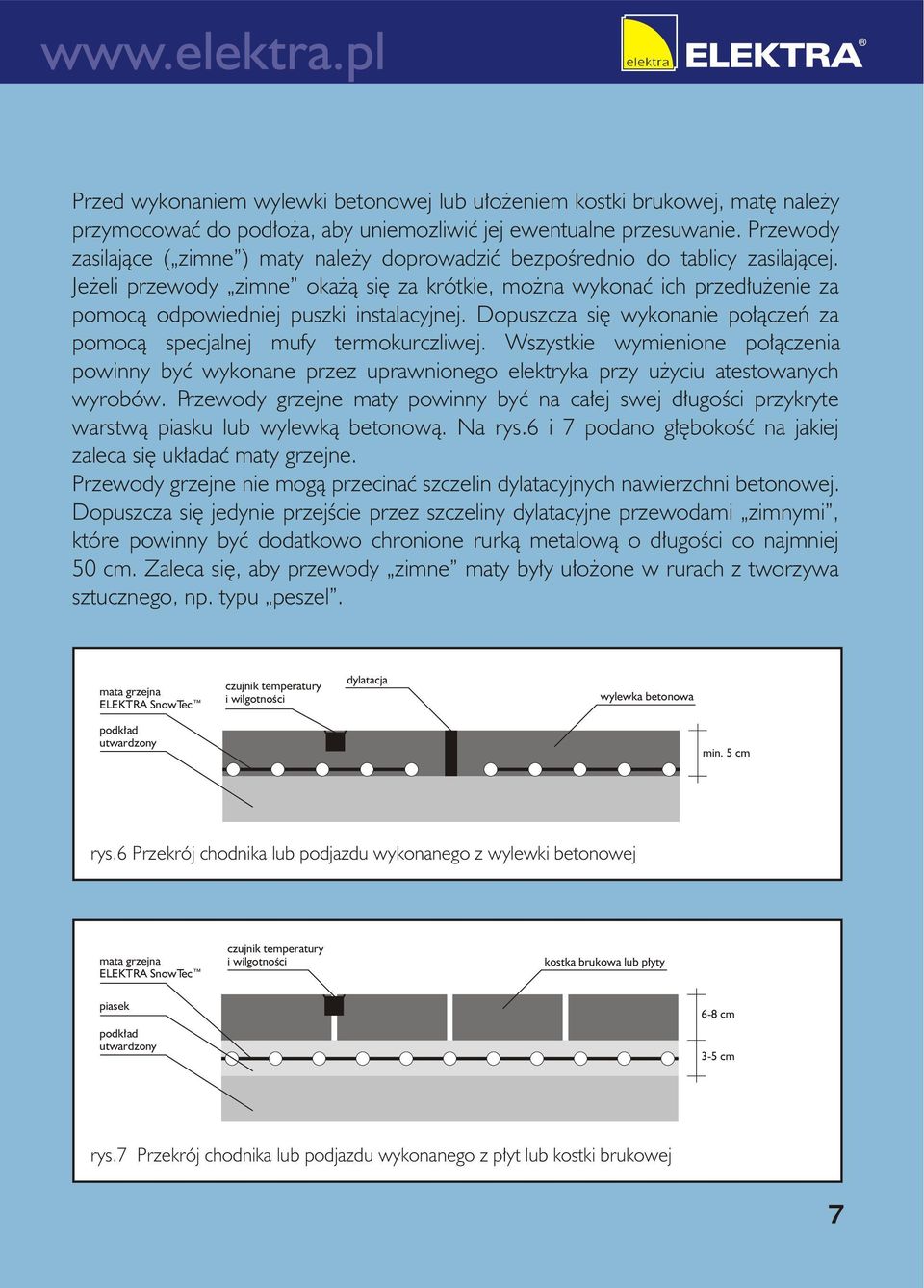

7 Przed wykonaniem wylewki betonowej lub u³o eniem kostki brukowej, matê nale y przymocowaæ do pod³o a, aby uniemozliwiæ jej ewentualne przesuwanie. Przewody zasilaj¹ce ( zimne ) maty nale y doprowadziæ bezpoœrednio do tablicy zasilaj¹cej. Je eli przewody zimne oka ¹ siê za krótkie, mo na wykonaæ ich przed³u enie za pomoc¹ odpowiedniej puszki instalacyjnej. Dopuszcza siê wykonanie po³¹czeñ za pomoc¹ specjalnej mufy termokurczliwej. Wszystkie wymienione po³¹czenia powinny byæ wykonane przez uprawnionego elektryka przy u yciu atestowanych wyrobów. Przewody grzejne maty powinny byæ na ca³ej swej d³ugoœci przykryte warstw¹ piasku lub wylewk¹ betonow¹. Na rys.6 i 7 podano g³êbokoœæ na jakiej zaleca siê uk³adaæ maty grzejne. Przewody grzejne nie mog¹ przecinaæ szczelin dylatacyjnych nawierzchni betonowej. Dopuszcza siê jedynie przejœcie przez szczeliny dylatacyjne przewodami zimnymi, które powinny byæ dodatkowo chronione rurk¹ metalow¹ o d³ugoœci co najmniej 50 cm. Zaleca siê, aby przewody zimne maty by³y u³o one w rurach z tworzywa sztucznego, np. typu peszel. mata grzejna ELEKTRA SnowTec czujnik temperatury i wilgotnoœci dylatacja wylewka betonowa podk³ad utwardzony min. 5 cm rys.6 Przekrój chodnika lub podjazdu wykonanego z wylewki betonowej mata grzejna ELEKTRA SnowTec czujnik temperatury i wilgotnoœci kostka brukowa lub p³yty piasek podk³ad utwardzony 6-8 cm 3-5 cm rys.7 Przekrój chodnika lub podjazdu wykonanego z p³yt lub kostki brukowej 7

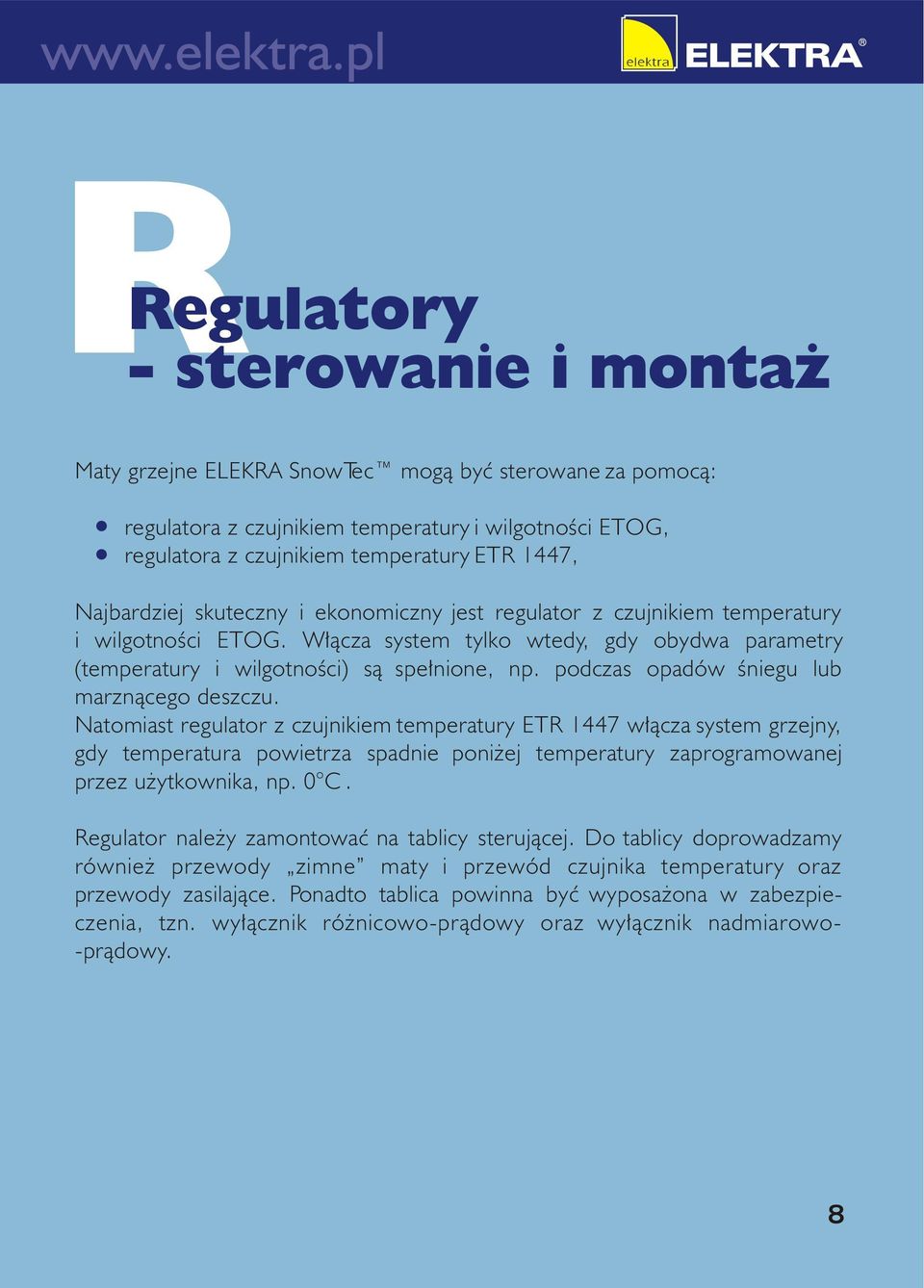

8 Regulatory - sterowanie i monta Maty grzejne ELEKRA SnowTec mog¹ byæ sterowane za pomoc¹: regulatora z czujnikiem temperatury i wilgotnoœci ETOG, regulatora z czujnikiem temperatury ETR 1447, Najbardziej skuteczny i ekonomiczny jest regulator z czujnikiem temperatury i wilgotnoœci ETOG. W³¹cza system tylko wtedy, gdy obydwa parametry (temperatury i wilgotnoœci) s¹ spe³nione, np. podczas opadów œniegu lub marzn¹cego deszczu. Natomiast regulator z czujnikiem temperatury ETR 1447 w³¹cza system grzejny, gdy temperatura powietrza spadnie poni ej temperatury zaprogramowanej przez u ytkownika, np. 0 C. Regulator nale y zamontowaæ na tablicy steruj¹cej. Do tablicy doprowadzamy równie przewody zimne maty i przewód czujnika temperatury oraz przewody zasilaj¹ce. Ponadto tablica powinna byæ wyposa ona w zabezpieczenia, tzn. wy³¹cznik ró nicowo-pr¹dowy oraz wy³¹cznik nadmiarowo- -pr¹dowy. 8

9 Czujnik regulatora w zale noœci od rodzaju i przeznaczenia instaluje siê: w nawierzchni (regulator mikroprocesorowy z czujnikiem temperatury i wilgotnoœci) na nieos³onecznionej œcianie (regulator z czujnikiem temperatury) Czujnik temperatury i wilgotnoœci instaluje siê po wykonaniu wylewki betonowej lub u³o eniu kostki brukowej. Do miejsca po³o enia czujnika nale y doprowadziæ rurkê ochronn¹, która pos³u y do przeprowadzenia przewodu czujnika dopiero po wykonaniu nawierzchni. Zaleca siê by przewód czujnika by³ doprowadzony do tablicy steruj¹cej bez jego przed³u enia. Je eli przed³u enie takie oka e siê konieczne, to po³¹czenie nale y wykonaæ w puszce instalacyjnej lub za pomoc¹ mufy termokurczliwej. UWAGA: Czujnik wilgotnoœci i temperatury powinien byæ instalowany w miejscu, w którym mo liwe jest najd³u sze utrzymywanie siê wilgoci i oblodzenia. Czujnik temperatury i wilgotnoœci umieszczamy oko³o 5 mm poni ej poziomu nawierzchni, aby umo liwiæ zatrzymanie wody na jego powierzchni. W nawierzchniach pochy³ych czujnik instalujemy zawsze w poziomie. nawierzchnia 5 mm materia³ wype³niaj¹cy np. beton czujnik podk³ad pod nawierzchniê podk³ad utwardzony pod czujnikiem rys.8 Przyk³ad instalacji czujnika temperatury i wilgotnoœci w nawierzchni 9

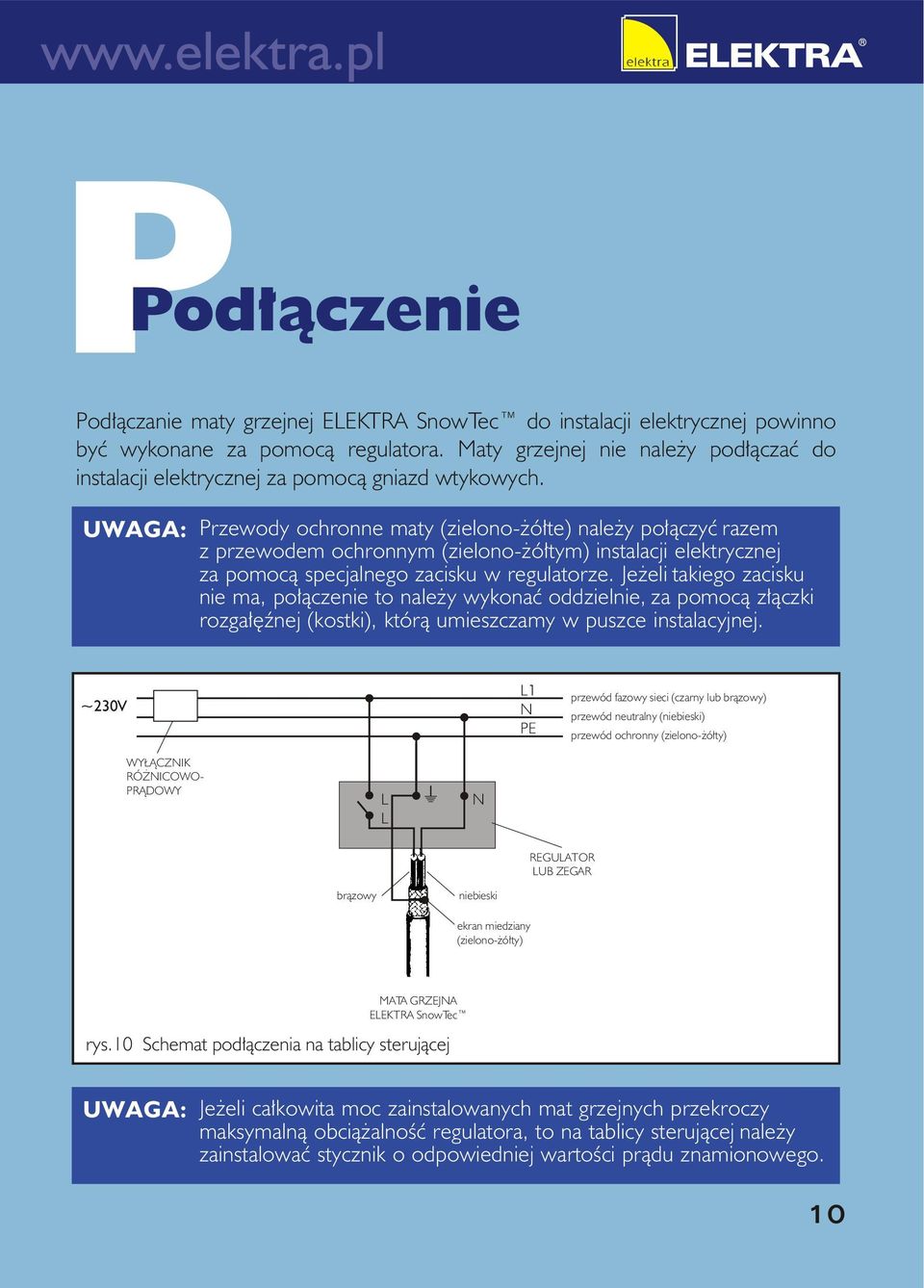

10 Pod³¹czenie Pod³¹czanie maty grzejnej ELEKTRA SnowTec do instalacji elektrycznej powinno byæ wykonane za pomoc¹ regulatora. Maty grzejnej nie nale y pod³¹czaæ do instalacji elektrycznej za pomoc¹ gniazd wtykowych. UWAGA: Przewody ochronne maty (zielono- ó³te) nale y po³¹czyæ razem z przewodem ochronnym (zielono- ó³tym) instalacji elektrycznej za pomoc¹ specjalnego zacisku w regulatorze. Je eli takiego zacisku nie ma, po³¹czenie to nale y wykonaæ oddzielnie, za pomoc¹ z³¹czki rozga³êÿnej (kostki), któr¹ umieszczamy w puszce instalacyjnej. ~230V DI L1 N PE przewód fazowy sieci (czarny lub br¹zowy) przewód neutralny (niebieski) przewód ochronny (zielono- ó³ty) WY CZNIK RÓ NICOWO- PR DOWY L L N REGULATOR LUB ZEGAR br¹zowy niebieski ekran miedziany (zielono- ó³ty) MATA GRZEJNA ELEKTRA SnowTec rys.10 Schemat pod³¹czenia na tablicy steruj¹cej UWAGA: Je eli ca³kowita moc zainstalowanych mat grzejnych przekroczy maksymaln¹ obci¹ alnoœæ regulatora, to na tablicy steruj¹cej nale y zainstalowaæ stycznik o odpowiedniej wartoœci pr¹du znamionowego. 10

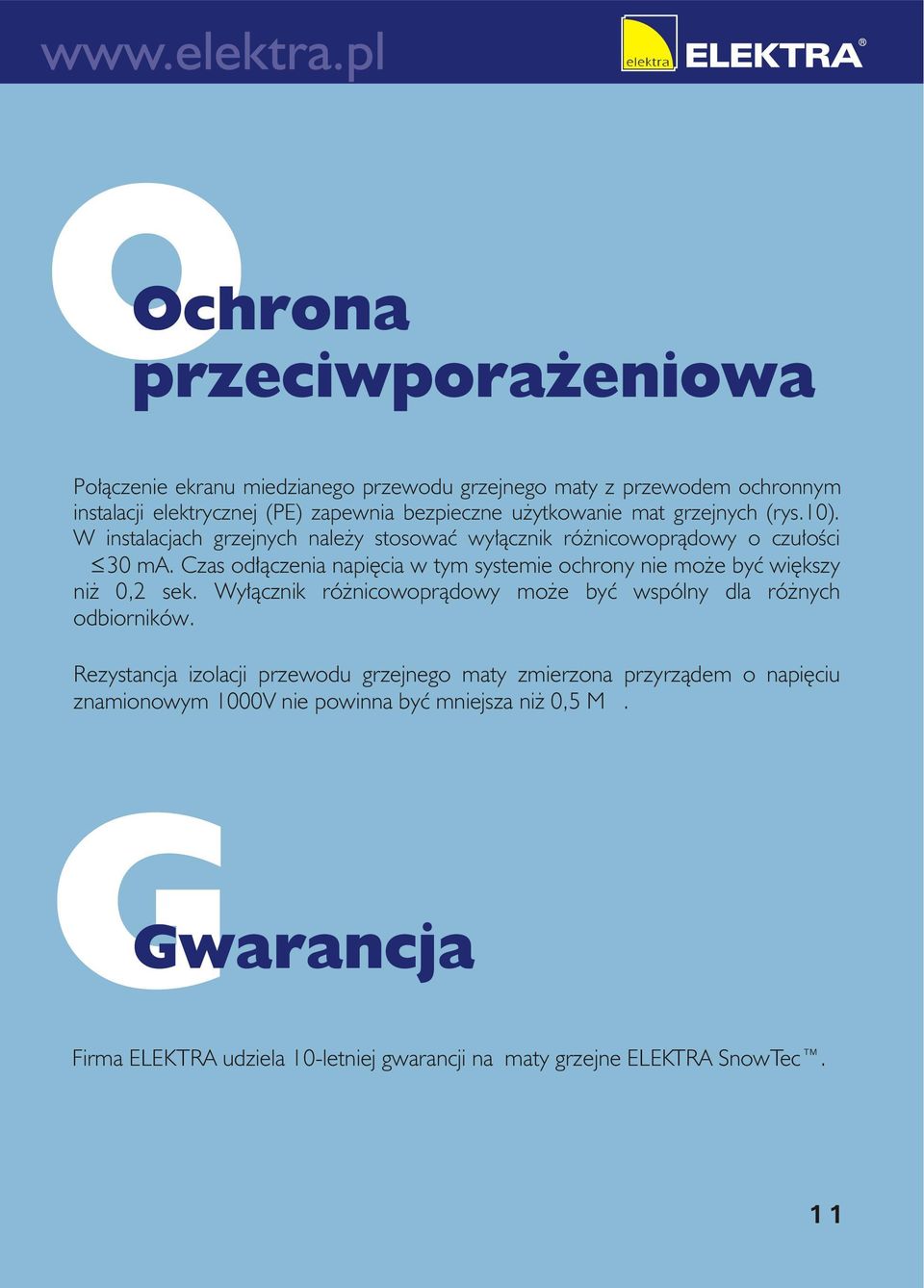

11 Ochrona przeciwpora eniowa Po³¹czenie ekranu miedzianego przewodu grzejnego maty z przewodem ochronnym instalacji elektrycznej (PE) zapewnia bezpieczne u ytkowanie mat grzejnych (rys.10). W instalacjach grzejnych nale y stosowaæ wy³¹cznik ró nicowopr¹dowy o czu³oœci D 30 ma. Czas od³¹czenia napiêcia w tym systemie ochrony nie mo e byæ wiêkszy ni 0,2 sek. Wy³¹cznik ró nicowopr¹dowy mo e byæ wspólny dla ró nych odbiorników. Rezystancja izolacji przewodu grzejnego maty zmierzona przyrz¹dem o napiêciu znamionowym 1000V nie powinna byæ mniejsza ni 0,5 M W. Gwarancja Firma ELEKTRA udziela 10-letniej gwarancji na maty grzejne ELEKTRA SnowTec. 11

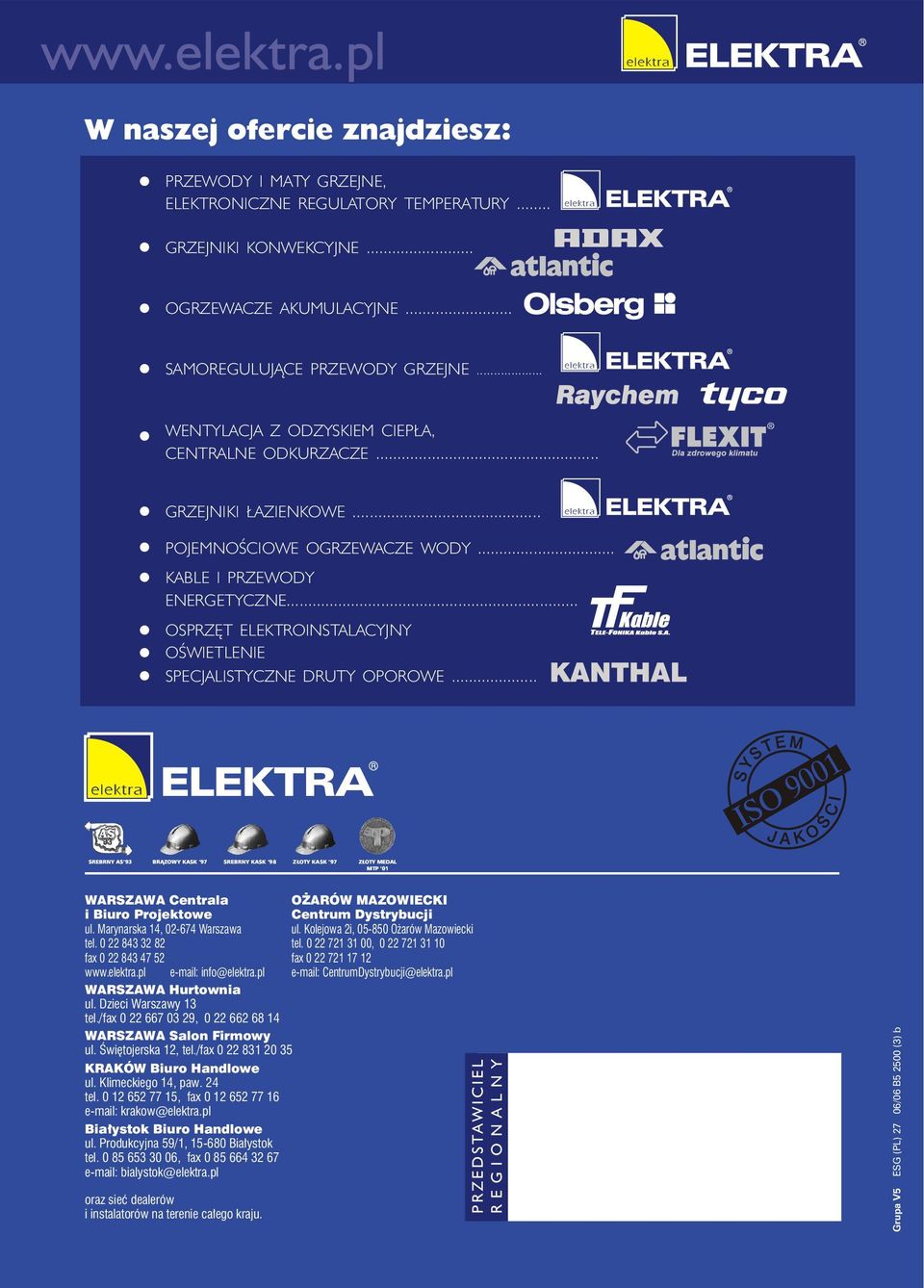

12 W naszej ofercie znajdziesz: PRZEWODY I MATY GRZEJNE, ELEKTRONICZNE REGULATORY TEMPERATURY... GRZEJNIKI KONWEKCYJNE... OGRZEWACZE AKUMULACYJNE... SAMOREGULUJ CE PRZEWODY GRZEJNE... WENTYLACJA Z ODZYSKIEM CIEP A, CENTRALNE ODKURZACZE... GRZEJNIKI AZIENKOWE... POJEMNOŒCIOWE OGRZEWACZE WODY... KABLE I PRZEWODY ENERGETYCZNE... OSPRZÊT ELEKTROINSTALACYJNY OŒWIETLENIE SPECJALISTYCZNE DRUTY OPOROWE... SREBRNY AS 93 BR ZOWY KASK 97 SREBRNY KASK 98 Z OTY KASK 97 Z OTY MEDAL MTP 01 WARSZAWA Centrala i Biuro Projektowe ul. Marynarska 14, Warszawa tel fax info@elektra.pl WARSZAWA Hurtownia ul. Dzieci Warszawy 13 tel./fax , WARSZAWA Salon Firmowy ul. Œwiêtojerska 12, tel./fax KRAKÓW Biuro Handlowe ul. Klimeckiego 14, paw. 24 tel , fax krakow@elektra.pl Bia³ystok Biuro Handlowe ul. Produkcyjna 59/1, Bia³ystok tel , fax bialystok@elektra.pl oraz sieæ dealerów i instalatorów na terenie ca³ego kraju. O ARÓW MAZOWIECKI Centrum Dystrybucji ul. Kolejowa 2i, O arów Mazowiecki tel , fax CentrumDystrybucji@elektra.pl PRZEDSTAWICIEL REGIONALNY Grupa V5 ESG (PL) 27 06/06 B (3) b
