1 RM84 + GZM80 Dane styków Iloœæ i rodzaj zestyków Materia³ styków Znamionowe / maks. napiêcie zestyków Minimalne napiêcie zestyków Znamionowy pr¹d (moc) obci¹ enia w kategorii Minimalny pr¹d zestyków Maksymalny pr¹d za³¹czania Obci¹ alnoœæ pr¹dowa trwa³a zestyku Maksymalna moc ³¹czeniowa w kategorii Minimalna moc ³¹czeniowa Rezystancja zestyków Maksymalna czêstoœæ ³¹czeñ przy obci¹ eniu znamionowym w kategorii bez obci¹ enia Dane cewki Napiêcie znamionowe Napiêcie odpadowe Znamionowy pobór mocy AC 5 AC3 DC1 DC13 50/60 Hz AC DC Dane izolacji wg PN-EN Znamionowe napiêcie izolacji Znamionowe napiêcie udarowe Kategoria przepiêciowa Stopieñ zanieczyszczenia izolacji Napiêcie probiercze pomiêdzy cewk¹ a stykami przerwy zestykowej pomiêdzy torami pr¹dowymi Odleg³oœæ pomiêdzy cewk¹ a stykami w powietrzu po izolacji Pozosta³e dane Czas zadzia³ania / powrotu (wartoœci typowe) Trwa³oœæ ³¹czeniowa w kategorii w zale noœci od cosφ cosφ = 0,4 w kategorii DC L/R=40 ms Trwa³oœæ mechaniczna (cykle) Wymiary (a x b x h) Masa Temperatura otoczenia AC DC sk³adowania pracy Stopieñ ochrony obudowy Ochrona przed oddzia³ywaniem œrodowiska Odpornoœæ na udary Odpornoœæ na wibracje (zestyk zwierny / rozwierny) PrzekaŸnik interfejsowy PI84 z gniazdem GZM80 sk³ada siê z: przekaÿnik elektromagnetyczny RM84, szare gniazdo wtykowe GZM80, modu³ sygnalizacyjny / przeciwprzepiêciowy: wersja LD - M41G lub M43G (L - LED zielony, D - dioda t³umi¹ca, polaryzacja N: +A1/-A2); wersja LV - M91G lub M93G (L - LED zielony, V - warystor), obejma wyrzutnikowa GZT (plastikowa), bia³a p³ytka do opisów GZT Monta na szynie 35 mm wg PN-EN lub na p³ycie (przy pomocy 1 wkrêta M3) Przystosowane do wspó³pracy ze z³¹czem grzebieniowym typu ZGGZ80 Uznania, certyfikaty, dyrektywy: uznania RM84, RoHS, 2P AgNi 250 V / 440 V 5 V 8 A / 250 V AC 3 A / 120 V 1,5 A / 240 V (B300) 550 W (silnik jednofazowy) 8 A / 24 V DC (patrz Wykres 3) 0,22 A / 120 V 0,1 A / 250 V (R300) 5 ma 15 A 8 A VA 0,3 W 100 mω 600 cykli/h cykli/h V V AC: 0,15 U n DC: 0,1 U n patrz Tabele 1, 2 i Wykresy 4, 5 0,75 VA 0,4... 0,48 W 300 V AC V 1,2 / 50 µs III V AC typ izolacji: wzmocniona V AC rodzaj przerwy: oddzielenie niepe³ne V AC typ izolacji: podstawowa 10 mm 10 mm 7 ms / 3 ms > A, 250 V AC patrz Wykres 2 > A, 250 V AC > ,12 A, 220 V DC > 3 x ,1 x 15,9 x 66,5 mm 59 g o C AC: o C DC: o C IP 20 wg PN-EN RM84: RTII GZM80: RT0 wg PN-EN g 10 g / 5 g Hz 1

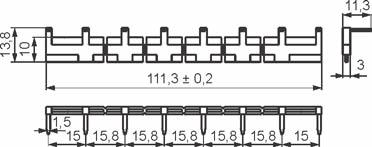

2 Dane cewki - wykonanie napiêciowe, zasilanie pr¹dem sta³ym Tabela 1 Napiêcie znamionowe V DC Rezystancja cewki przy 20 C Ω Tolerancja rezystancji V DC min. (przy 20 C) maks. (przy 20 C) 012DC 024DC 110DC ,4 16,8 77,0 30,6 61,2 280,0 Dane cewki - wykonanie napiêciowe, zasilanie pr¹dem przemiennym 50/60 Hz Tabela 2 Napiêcie znamionowe V AC Rezystancja cewki przy 20 C Ω Tolerancja rezystancji V AC 50 Hz min. (przy 20 C) maks. (przy 20 C) 012AC 024AC 120AC 230AC ,6 19,2 96,0 184,0 13,2 26,4 144,0 253,0 Wymiary Schematy po³¹czeñ (widok od strony zacisków œrubowych) P³ytka do opisu GZT Gniazdo GZM80 PrzekaŸnik RM84 Obejma wyrzutnikowa GZT Modu³ typu M... COM NO NC COIL Wersja DC Wersja AC Sposób pod³¹czenia obci¹ enia - GZM80 8 A, 300 V AC Z³¹cze grzebieniowe typu ZGGZ80 2

3 Trwa³oœæ ³¹czeniowa w funkcji mocy obci¹ enia. Wykres 1 Czêstoœæ ³¹czeñ: 600 cykli/h Wspó³czynnik redukcji trwa³oœci ³¹czeniowej dla indukcyjnych Wykres 2 obci¹ eñ pr¹du przemiennego Liczba ³¹czeñ Wspó³czynnik redukcji N Wspó³czynnik mocy Moc ³¹czeniowa [kva] Maksymalna zdolnoœæ ³¹czeniowa dla pr¹du sta³ego. Wykres 3 Obci¹ enie rezystancyjne Dopuszczalny zakres napiêcia pracy cewki - napiêcie sta³e Wykres 4 Pr¹d ³¹czeniowy [A] U / Un Napiêcie ³¹czeniowe [V] Temperatura otoczenia [ C] Dopuszczalny zakres napiêcia Wykres 5 pracy cewki - napiêcie przemienne 50 Hz U / Un Temperatura otoczenia [ C] Opis do wykresów 4 i 5 A - zale noœæ napiêcia zadzia³ania od temperatury otoczenia przy braku obci¹ enia na stykach. Temperatura cewki i otoczenia s¹ takie same przed zadzia³aniem przekaÿnika. Napiêcie zadzia³ania bêdzie nie wiêksze ni odczytane z osi Y, podane jako krotnoœæ napiêcia znamionowego. B - zale noœæ napiêcia zadzia³ania od temperatury otoczenia po uprzednim nagrzaniu cewki napiêciem 1,1 U n i obci¹ eniu zestyków pr¹dem ci¹g³ym In. Napiêcie zadzia³ania bêdzie nie wiêksze ni odczytane z osi Y, podane jako wielokrotnoœæ napiêcia znamionowego. 1, 2, 3 - krzywe pozwalaj¹ odczytaæ na osi Y dopuszczaln¹ krotnoœæ napiêcia znamionowego cewki, któr¹ mo na przeci¹ yæ cewkê przy konkretnej temperaturze otoczenia i konkretnym obci¹ eniu zestyków: 1 - zestyki nie obci¹ one 2 - zestyki obci¹ one po³ow¹ pr¹du znamionowego 3 - zestyki obci¹ one pr¹dem znamionowym 3

4 Monta PrzekaŸniki PI84 z gniazdem GZM80 ❶ przeznaczone s¹ do bezpoœredniego monta u na szynie 35 mm wg PN-EN lub na p³ycie (przy pomocy 1 wkrêta M3). Po³¹czenia: maks. przekrój przewodów (linka): 2 x 2,5 mm 2 (2 x 14 AWG), d³ugoœæ odizolowania przewodów: 6,5 mm, maks. moment dokrêcenia zacisku: 0,7 Nm. ❶ Gniazda wtykowe GZM80 przystosowane s¹ do wspó³pracy ze z³¹czem grzebieniowym typu ZGGZ80. Z³¹cze ZGGZ80 mostkuje wspólne sygna³y wejœæ, maks. dopuszczalny pr¹d wynosi 10 A / 250 V AC. Mo liwoœæ po³¹czenia 8 gniazd. Kolory z³¹cz: ZGGZ80-1 szary, ZGGZ80-2 czarny. Oznaczenia kodowe do zamówieñ Typ Modu³ sygnalizacyjny / przeciwprzepiêciowy P I 8 4 patrz Tabele 1, 2 str. 2 Modu³ sygnalizacyjny / przeciwprzepiêciowy 00LD - D + LED zielony: M41G na 6/24 V DC lub M43G na 110/230 V DC 00LV - LED zielony + warystor: M91G na 6/24 V AC lub M93G na 110/230 V AC Przyk³ady kodowania: PI84-012DC-00LD PI84-230AC-00LV przekaÿnik interfejsowy PI84, sk³adaj¹cy siê z: przekaÿnika RM84 z cewk¹ 12 V DC, szarego gniazda GZM80 (zaciski œrubowe), modu³u sygnalizacyjnego / przeciwprzepiêciowego M41G (wersja LD: L - LED zielony, D - dioda t³umi¹ca, polaryzacja N: +A1/-A2), obejmy wyrzutnikowej GZT (plastikowa), bia³ej p³ytki do opisów GZT przekaÿnik interfejsowy PI84, sk³adaj¹cy siê z: przekaÿnika RM84 z cewk¹ 230 V AC 50/60 Hz, szarego gniazda GZM80 (zaciski œrubowe), modu³u sygnalizacyjnego / przeciwprzepiêciowego M93G (wersja LV: L - LED zielony, V - warystor), obejmy wyrzutnikowej GZT (plastikowa), bia³ej p³ytki do opisów GZT

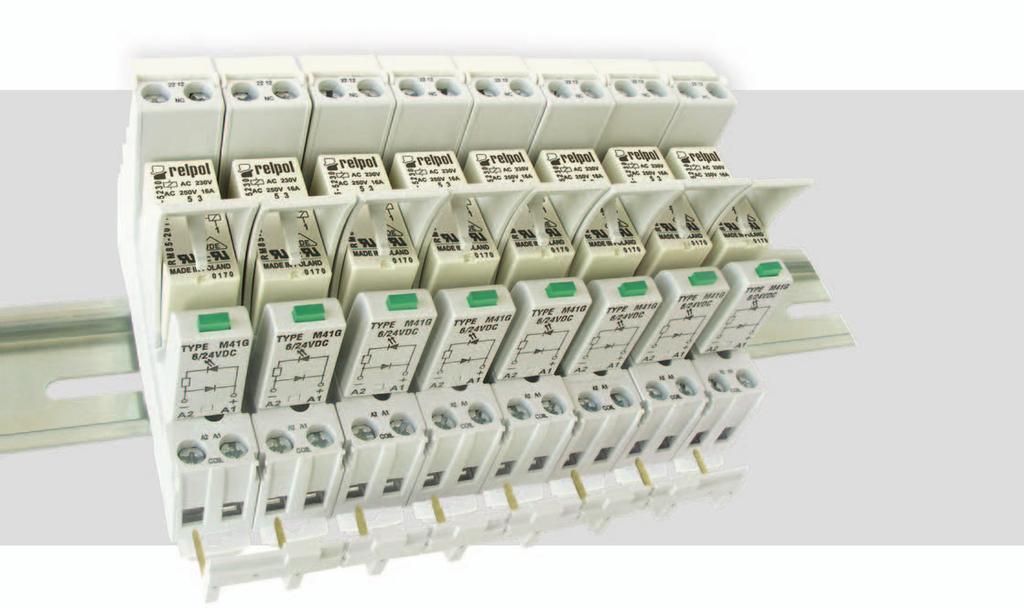

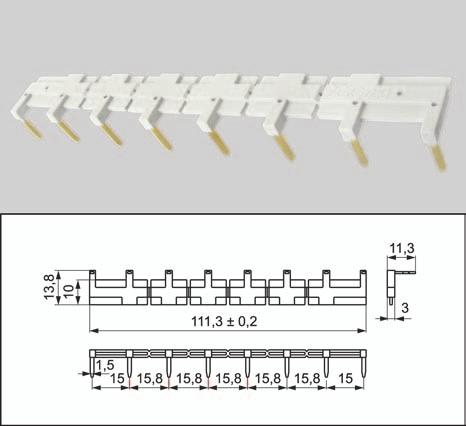

5 Z³¹cza grzebieniowe ZGGZ80 PI L. ZGGZ80 ZGGZ80 do: Gniazda wtykowe PrzekaŸniki do gniazd wtykowych PrzekaŸniki interfejsowe ❶ GZT80 RM84, RM85, PI M..G (GZT80 + RM84) GZM80 RM85 inrush, RM C sensitive, PI L. (GZM80 + RM84) GZS80 RM87L ❷, RM87P ❷ PI M..G (GZT80 + RM85) GZT92 RM87N ❷ PI L. (GZM80 + RM85) GZM92 GZS92 ES 32 RM96 1P ❶ PrzekaŸnik interfejsowy PI84 (PI85) oferowany jest jako zestaw: przekaÿnik elektromagnetyczny RM84 (RM85) + gniazdo wtykowe GZT80 lub GZM80 + modu³ sygnalizacyjny / przeciwprzepiêciowy typu M.. + obejma wyrzutnikowa GZT p³ytka do opisów GZT ❷ Równie wykonania RM87. sensitive Z³¹cze grzebieniowe ZGGZ80 - przeznaczone do wspó³pracy z gniazdami wtykowymi przekaÿników miniaturowych oraz z przekaÿnikami interfejsowymi PI84 i PI85, które wyposa one s¹ w zaciski œrubowe; gniazda i przekaÿniki montowane s¹ na szynie 35 mm, zgodnej z norm¹ PN-EN 60715, - mostkuje wspólne sygna³y wejœæ (zaciski cewki A1 lub A2) albo wyjœæ - patrz foto u góry, - maksymalny dopuszczalny pr¹d wynosi 10 A / 250 V AC, - mo liwoœæ po³¹czenia 8 gniazd lub przekaÿników, - kolory z³¹cz: ZGGZ80-1 szary, ZGGZ80-2 czarny. 5
