Dedykowane systemy zasilania 230V w okablowaniu strukturalnym

Transkrypt

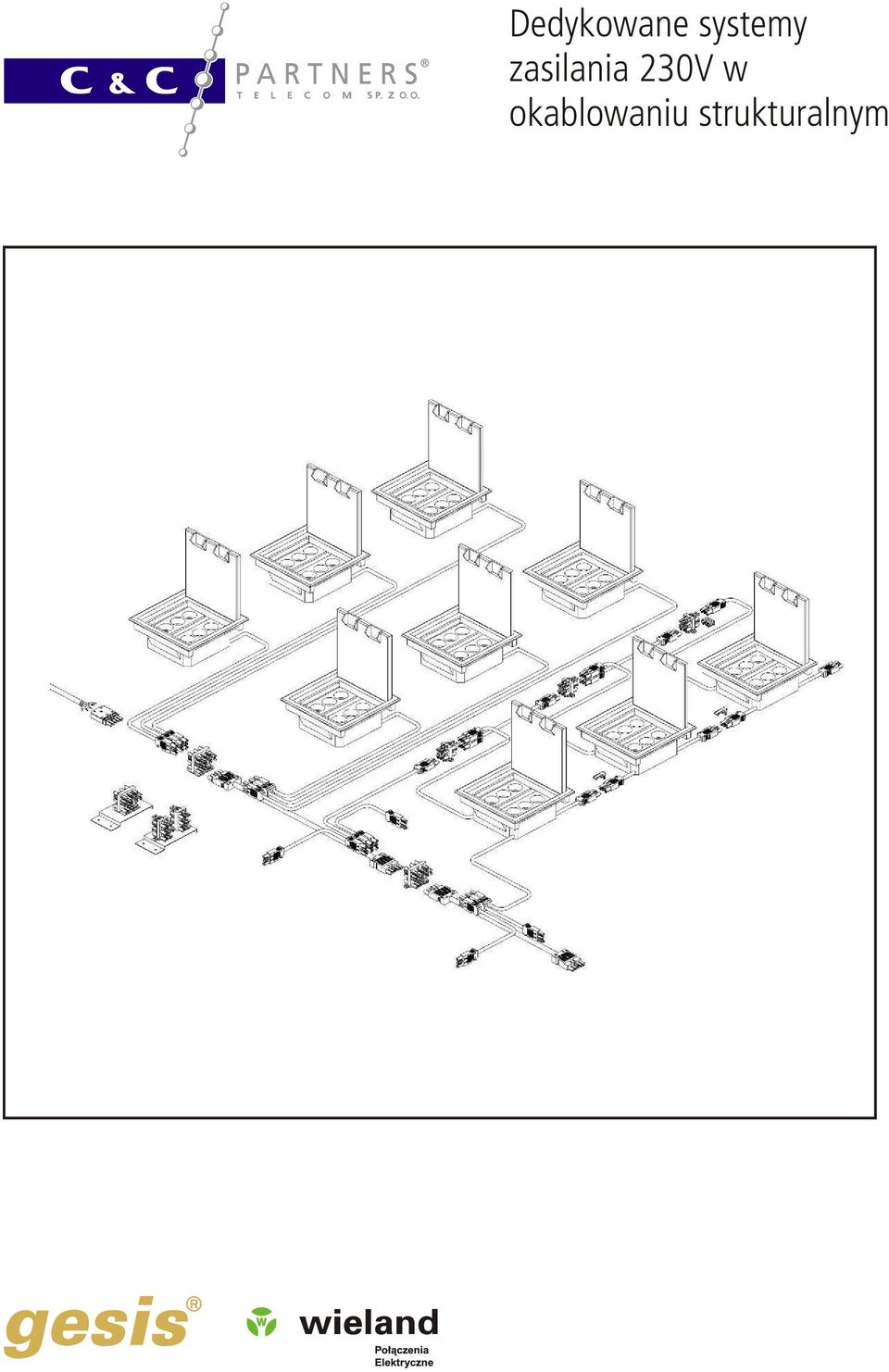

1 Dedykowane systemy zasilania 30V w okablowaniu strukturalnym

2 Dedykowane systemy zasilania 30V Równolegle z prowadzonym okablowaniem strukturalnym nale y doprowadziæ zasilanie 30 V do urz¹dzeñ aktywnych w sieci, urz¹dzeñ koñcowych ( komputerów, monitorów, drukarek) zasilanych najczêœciej z wydzielonej fazy zabezpieczonej UPS-em, oraz gniazd elektrycznych ogólnego przeznaczenia. Dedykowanym dla okablowania strukturalnego systemem instalacji elektrycznej jest system Wieland Gesis instalowany wszêdzie tam gdzie mamy do czynienia z pod³ogami technicznymi, korytkami czy listwami elektroinstalacyjnymi. System Gesis budowany jest z kilku komponentów, stwarza mo liwoœæ szybkiego po³¹czenia obwodów elektrycznych, oraz w razie koniecznoœci bardzo elastycznej konfiguracji obwodów.

3 Dedykowane systemy zasilania 30V Systemy zasilania puszek pod³ogowych Wyposa eniem puszek pod³ogowych s¹ najczêœciej gniazda logiczne oraz gniazda elektryczne. Gniazda elektryczne mog¹ byæ zasilane z tego samego obwodu albo z dwóch ró nych obwodów ( obwodu ogólnego przeznaczenia i obwodu dedykowanego) System Gesis stwarza mo liwoœæ swobodnej rekonfiguracji tych obwodów, oraz bezpiecznego i szybkiego pod³¹czenia. W przypadku doprowadzania do puszki pod³ogowej energii z dwóch ró nych obwodów zalecamy zastosowanie poni szych komponentów. Dla rozró nienia tych obwodów stosujemy komponenty koloru bia³ego dla obwodów dedykowanych ( gniazda elektryczne data ) oraz komponenty koloru czarnego dla obwodów ogólnego przeznaczenia. Izolacja PVC, przekrój 3x,5 mm : Przewód po³¹czeniowy wtyk (GST 18i3) - wolny koniec (bia³y) 93 8 x00-4 Przewód po³¹czeniowy wtyk (GST 18i3) - wolny koniec (czarny) 93 8 x00-41 Izolacja LSOH, przekrój 3x,5 mm : Przewód po³¹czeniowy wtyk (GST 18i3) - wolny koniec (bia³y) 93 8 x06-4 Przewód po³¹czeniowy wtyk (GST 18i3) - wolny koniec (czarny) 93 8 x06-41 x - d³ugoœæ w metrach (max.9m) Rozdzielacze (Bloki dystrybucyjne) Blok dystrybucyjny GST 18i3 1we/5wy (bia³y) Blok dystrybucyjny GST 18i3 1we/5wy (czarny) Blok dystrybucyjny GST 18i3 1we/3wy (bia³y) Blok dystrybucyjny GST 18i3 1we/3wy (czarny) P³ytka mocuj¹ca do bloków dystrybucyjnych

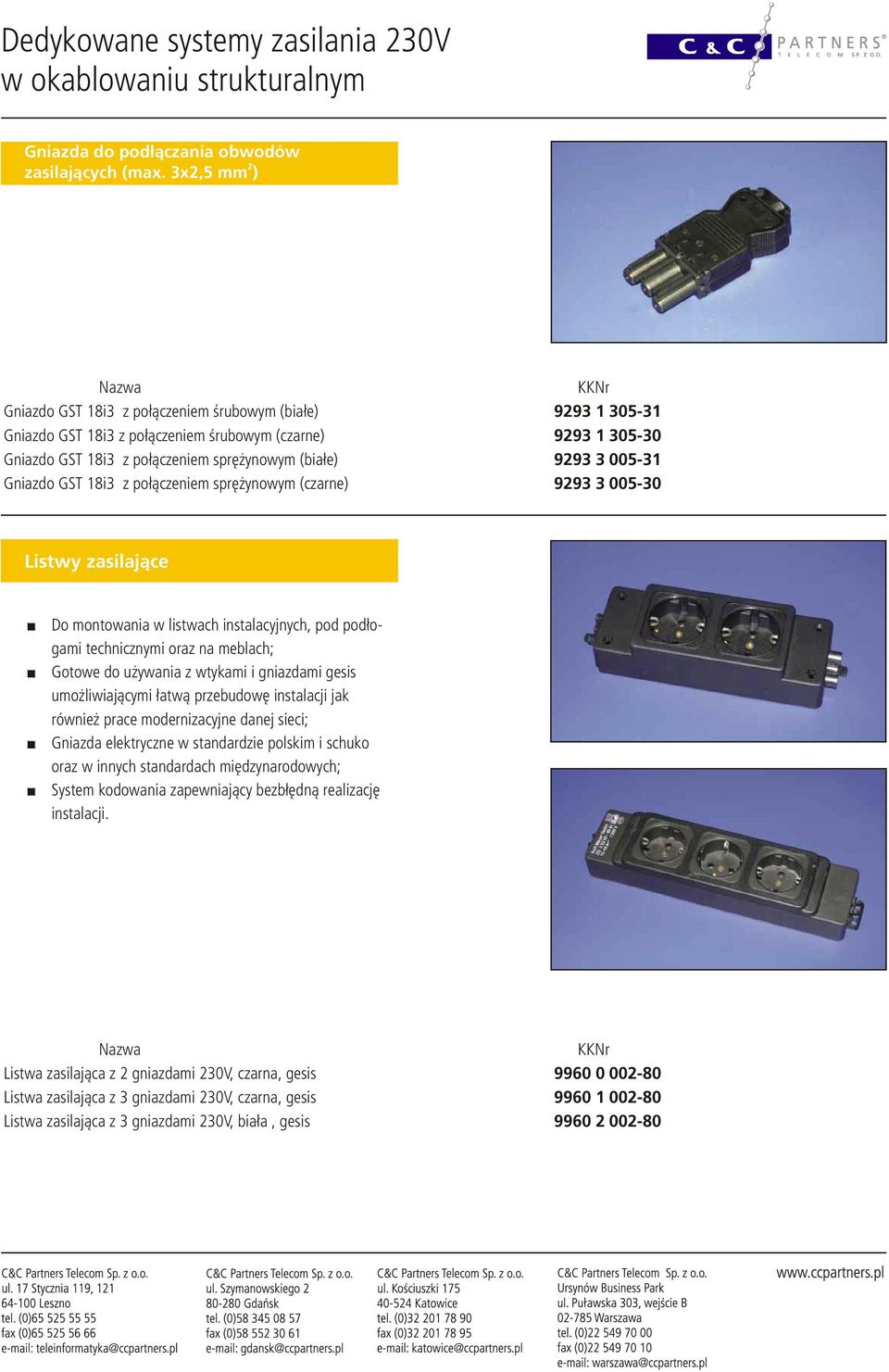

4 Dedykowane systemy zasilania 30V Gniazda do pod³¹czania obwodów zasilaj¹cych (max. 3x,5 mm ) Gniazdo GST 18i3 z po³¹czeniem œrubowym (bia³e) Gniazdo GST 18i3 z po³¹czeniem œrubowym (czarne) Gniazdo GST 18i3 z po³¹czeniem sprê ynowym (bia³e) Gniazdo GST 18i3 z po³¹czeniem sprê ynowym (czarne) Listwy zasilaj¹ce Do montowania w listwach instalacyjnych, pod pod³ogami technicznymi oraz na meblach; Gotowe do u ywania z wtykami i gniazdami gesis umo liwiaj¹cymi ³atw¹ przebudowê instalacji jak równie prace modernizacyjne danej sieci; Gniazda elektryczne w standardzie polskim i schuko oraz w innych standardach miêdzynarodowych; System kodowania zapewniaj¹cy bezb³êdn¹ realizacjê instalacji. Listwa zasilaj¹ca z gniazdami 30V, czarna, gesis Listwa zasilaj¹ca z 3 gniazdami 30V, czarna, gesis Listwa zasilaj¹ca z 3 gniazdami 30V, bia³a, gesis

5 Dedykowane systemy zasilania 30V Wtyki i gniazda Gesis Do pod³¹czenia listew od strony zasilania nale y zastosowaæ wtyki i gniazda gesis. Gniazdo GST 18i3 z po³¹czeniem œrubowym (bia³e) Gniazdo GST 18i3 z po³¹czeniem œrubowym (czarne) Wtyk GST 18i3 z po³¹czeniem œrubowym (bia³y) Wtyk GST 18i3 z po³¹czeniem œrubowym ( czarny) Wtyki i przewody spiralne Do po³¹czenia odbiorców z puszkami rozdzielczymi proponujemy wtyki gesis do zarobienia przewodów (do 3x,5mm ), b¹dÿ specjalne przewody spiralne. Wtyk GST 18i3 z po³¹czeniem œrubowym (bia³y) Wtyk GST 18i3 z po³¹czeniem œrubowym (czarny) Kabel spiralny 3x,5 mm wtyk( GST 18i3) - gniazdo (GST 18i3) 4m (bia³y) Kabel spiralny 3x,5 mm wtyk( GST 18i3) - gniazdo (GST 18i3) 6m (bia³y) Kabel spiralny 3x,5 mm wtyk( GST 18i3) - gniazdo (schuko) 4m bia³y Kabel spiralny 3x,5 mm wtyk( GST 18i3) - gniazdo (schuko) 6m bia³y
