1 MMaty grzejne jednostronnie zasilane MD dwustronnie zasilane MG ZZastosowanie Maty grzejne mog¹ s³u yæ jako podstawowy system grzewczy lub byæ uzupe³nieniem ju istniej¹cego. Stosuje siê je najczêœciej tam, gdzie ze wzglêdów konstrukcyjnych k³opotliwe by³oby zainstalowanie przewodów grzejnych (znaczne podwy szenie poziomu pod³ogi). Mo na uk³adaæ je praktycznie wszêdzie, poniewa maj¹ tylko 3 mm gruboœci. Efekt ciep³ej pod³ogi osi¹ga siê w krótkim czasie. Jest to najszybszy, najprostszy, najefektywniejszy sposób ogrzania lub dogrzania pomieszczeñ lub tylko wydzielonych miejsc - przy minimalnym nak³adzie pracy. 1

2 Zalety PROSTY MONTA KOMFORT U YTKOWANIA BEZPIECZEÑSTWO NISKIE KOSZTY KONSERWACJA GWARANCJA maty grzejne przykleja siê bezpoœrednio na odpowiednio przygotowanym pod³o u za pomoc¹ kleju do terakoty wyj¹tkowo prosty i szybki sposób instalowania systemu grzejnego ca³a obs³uga ogranicza siê do ustawienia odpowiedniej temperatury za pomoc¹ regulatora temperatury równomierna temperatura w ca³ym pomieszczeniu niska temperatura powierzchni grzejnej (tj. pod³ogi) ciep³a, sucha posadzka w krótkim czasie ca³kowicie niewidoczna instalacja grzewcza przewód grzejny maty jest na ca³ej d³ugoœci ekranowany i uziemiony lub zerowany po³¹czenie przewodu przez wy³¹cznik ró nicowopr¹dowy eliminuje wszelkie zagro enia wyj¹tkowo niski koszt instalacji systemu niskie koszty eksploatacji - dziêki ³atwoœci regulacji temperatury, ogrzewa siê tylko te powierzchnie i tylko wtedy, gdy mamy tak¹ potrzebê ten problem nie istnieje 10 lat

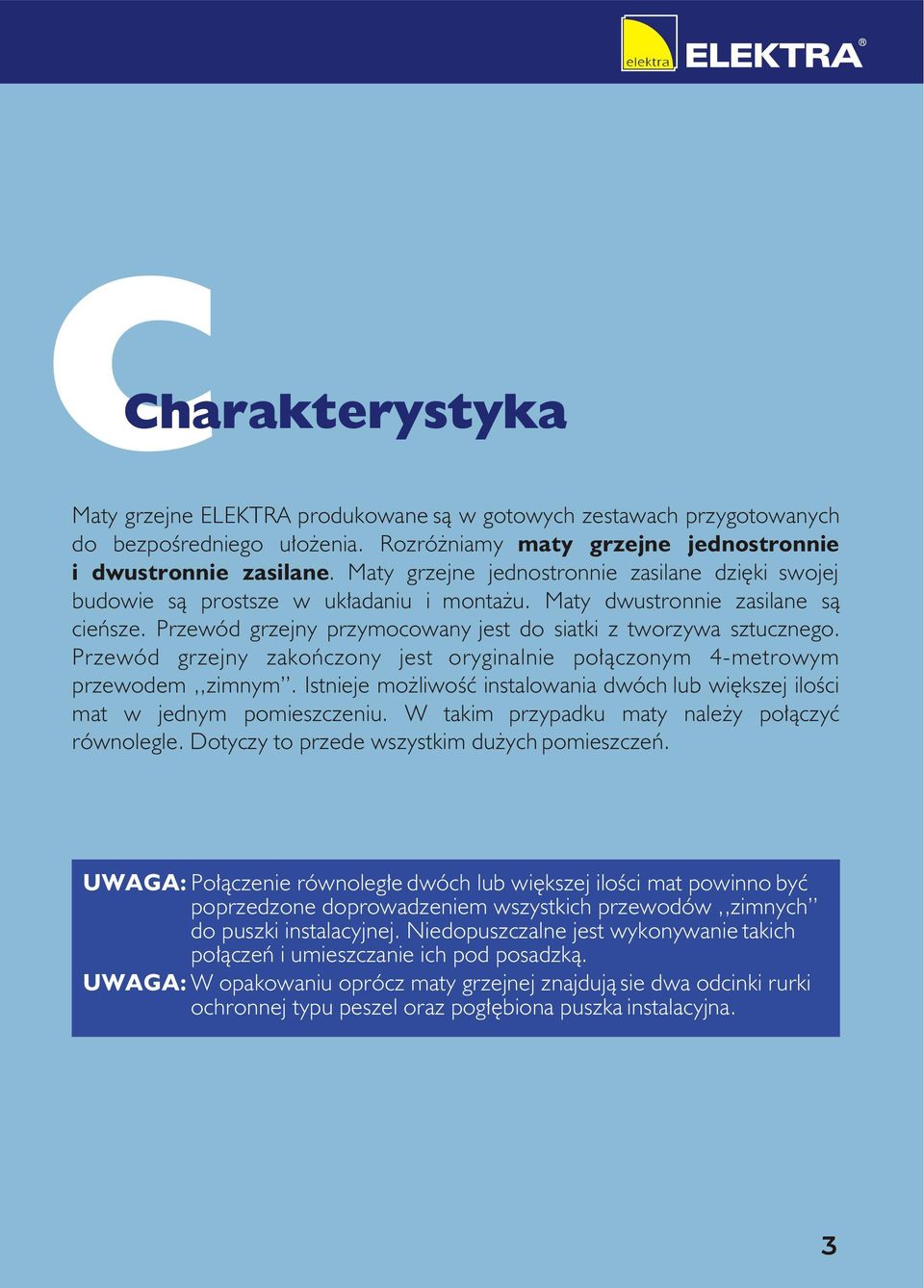

3 Charakterystyka Maty grzejne ELEKTRA produkowane s¹ w gotowych zestawach przygotowanych do bezpoœredniego u³o enia. Rozró niamy maty grzejne jednostronnie i dwustronnie zasilane. Maty grzejne jednostronnie zasilane dziêki swojej budowie s¹ prostsze w uk³adaniu i monta u. Maty dwustronnie zasilane s¹ cieñsze. Przewód grzejny przymocowany jest do siatki z tworzywa sztucznego. Przewód grzejny zakoñczony jest oryginalnie po³¹czonym 4-metrowym przewodem,,zimnym. Istnieje mo liwoœæ instalowania dwóch lub wiêkszej iloœci mat w jednym pomieszczeniu. W takim przypadku maty nale y po³¹czyæ równolegle. Dotyczy to przede wszystkim du ych pomieszczeñ. UWAGA: Po³¹czenie równoleg³e dwóch lub wiêkszej iloœci mat powinno byæ poprzedzone doprowadzeniem wszystkich przewodów,,zimnych do puszki instalacyjnej. Niedopuszczalne jest wykonywanie takich po³¹czeñ i umieszczanie ich pod posadzk¹. UWAGA: W opakowaniu oprócz maty grzejnej znajduj¹ sie dwa odcinki rurki ochronnej typu peszel oraz pog³êbiona puszka instalacyjna. 3

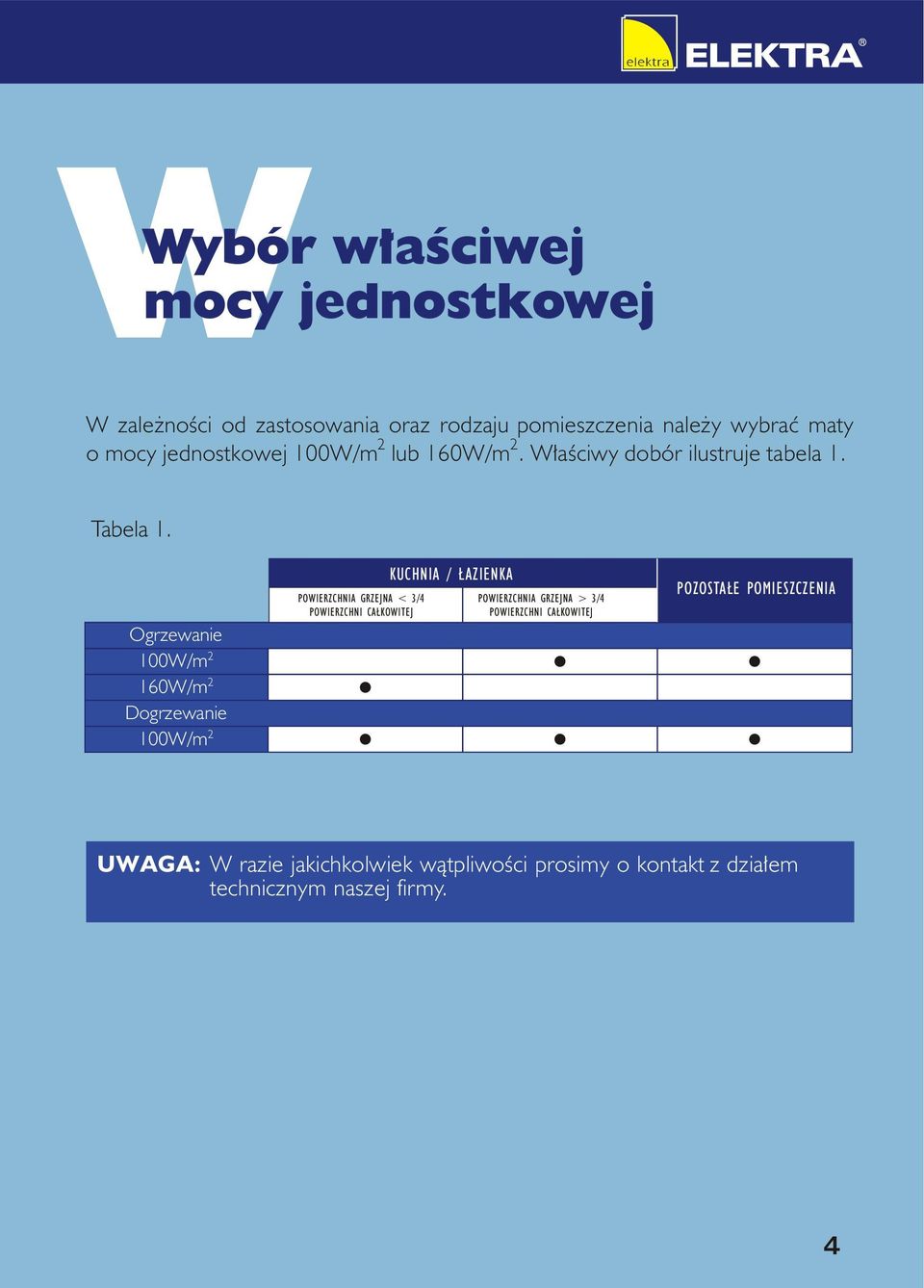

4 Wybór w³aœciwej mocy jednostkowej W zale noœci od zastosowania oraz rodzaju pomieszczenia nale y wybraæ maty o mocy jednostkowej 100W/m lub 160W/m. W³aœciwy dobór ilustruje tabela 1. Tabela 1. Ogrzewanie 100W/m 160W/m Dogrzewanie 100W/m POWIERZCHNIA GRZEJNA < 3/4 POWIERZCHNI CA KOWITEJ KUCHNIA / AZIENKA POWIERZCHNIA GRZEJNA > 3/4 POWIERZCHNI CA KOWITEJ POZOSTA E POMIESZCZENIA UWAGA: W razie jakichkolwiek w¹tpliwoœci prosimy o kontakt z dzia³em technicznym naszej firmy. 4

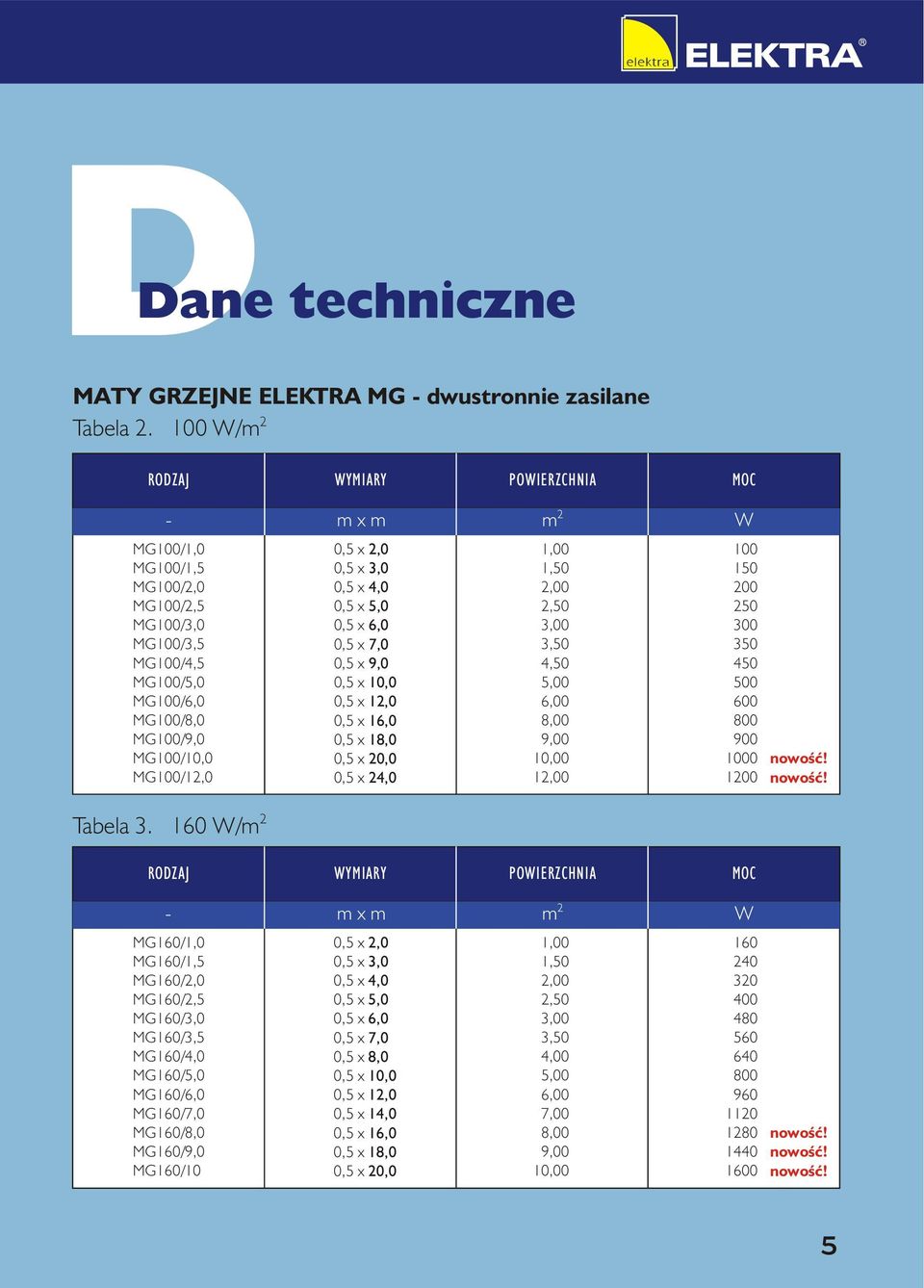

5 Dane techniczne MATY GRZEJNE ELEKTRA MG - dwustronnie zasilane Tabela. 100 W/m RODZAJ WYMIARY POWIERZCHNIA MOC - m x m m W MG100/1,0 MG100/1,5 MG100/,0 MG100/,5 MG100/3,0 MG100/3,5 MG100/4,5 MG100/5,0 MG100/6,0 MG100/8,0 MG100/9,0 MG100/10,0 MG100/1,0 0,5 x,0 0,5 x 3,0 0,5 x 4,0 0,5 x 5,0 0,5 x 6,0 0,5 x 7,0 0,5 x 9,0 0,5 x 10,0 0,5 x 1,0 0,5 x 16,0 0,5 x 18,0 0,5 x 0,0 0,5 x 4,0 1,00 1,50,00,50 3,00 3,50 4,50 5,00 6,00 8,00 9,00 10,00 1, Tabela W/m RODZAJ WYMIARY POWIERZCHNIA MOC - m x m m W MG160/1,0 MG160/1,5 MG160/,0 MG160/,5 MG160/3,0 MG160/3,5 MG160/4,0 MG160/5,0 MG160/6,0 MG160/7,0 MG160/8,0 MG160/9,0 MG160/10 0,5 x,0 0,5 x 3,0 0,5 x 4,0 0,5 x 5,0 0,5 x 6,0 0,5 x 7,0 0,5 x 8,0 0,5 x 10,0 0,5 x 1,0 0,5 x 14,0 0,5 x 16,0 0,5 x 18,0 0,5 x 0,0 1,00 1,50,00,50 3,00 3,50 4,00 5,00 6,00 7,00 8,00 9,00 10,

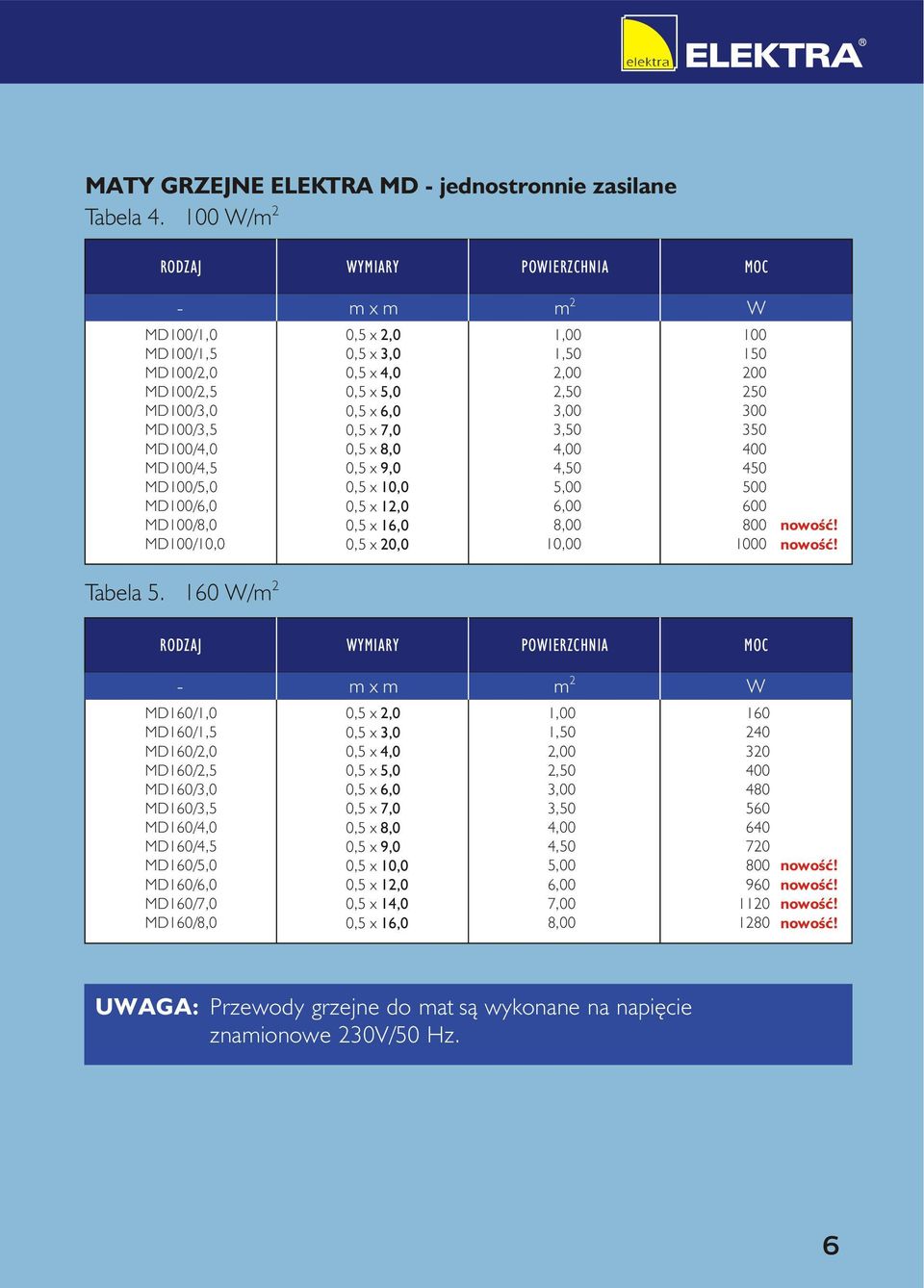

6 MATY GRZEJNE ELEKTRA MD - jednostronnie zasilane Tabela W/m RODZAJ WYMIARY POWIERZCHNIA MOC - m x m m W MD100/1,0 MD100/1,5 MD100/,0 MD100/,5 MD100/3,0 MD100/3,5 MD100/4,0 MD100/4,5 MD100/5,0 MD100/6,0 MD100/8,0 MD100/10,0 Tabela W/m 0,5 x,0 0,5 x 3,0 0,5 x 4,0 0,5 x 5,0 0,5 x 6,0 0,5 x 7,0 0,5 x 8,0 0,5 x 9,0 0,5 x 10,0 0,5 x 1,0 0,5 x 16,0 0,5 x 0,0 1,00 1,50,00,50 3,00 3,50 4,00 4,50 5,00 6,00 8,00 10, RODZAJ WYMIARY POWIERZCHNIA MOC - m x m m W MD160/1,0 MD160/1,5 MD160/,0 MD160/,5 MD160/3,0 MD160/3,5 MD160/4,0 MD160/4,5 MD160/5,0 MD160/6,0 MD160/7,0 MD160/8,0 0,5 x,0 0,5 x 3,0 0,5 x 4,0 0,5 x 5,0 0,5 x 6,0 0,5 x 7,0 0,5 x 8,0 0,5 x 9,0 0,5 x 10,0 0,5 x 1,0 0,5 x 14,0 0,5 x 16,0 1,00 1,50,00,50 3,00 3,50 4,00 4,50 5,00 6,00 7,00 8, UWAGA: Przewody grzejne do mat s¹ wykonane na napiêcie znamionowe 30V/50 Hz. 6

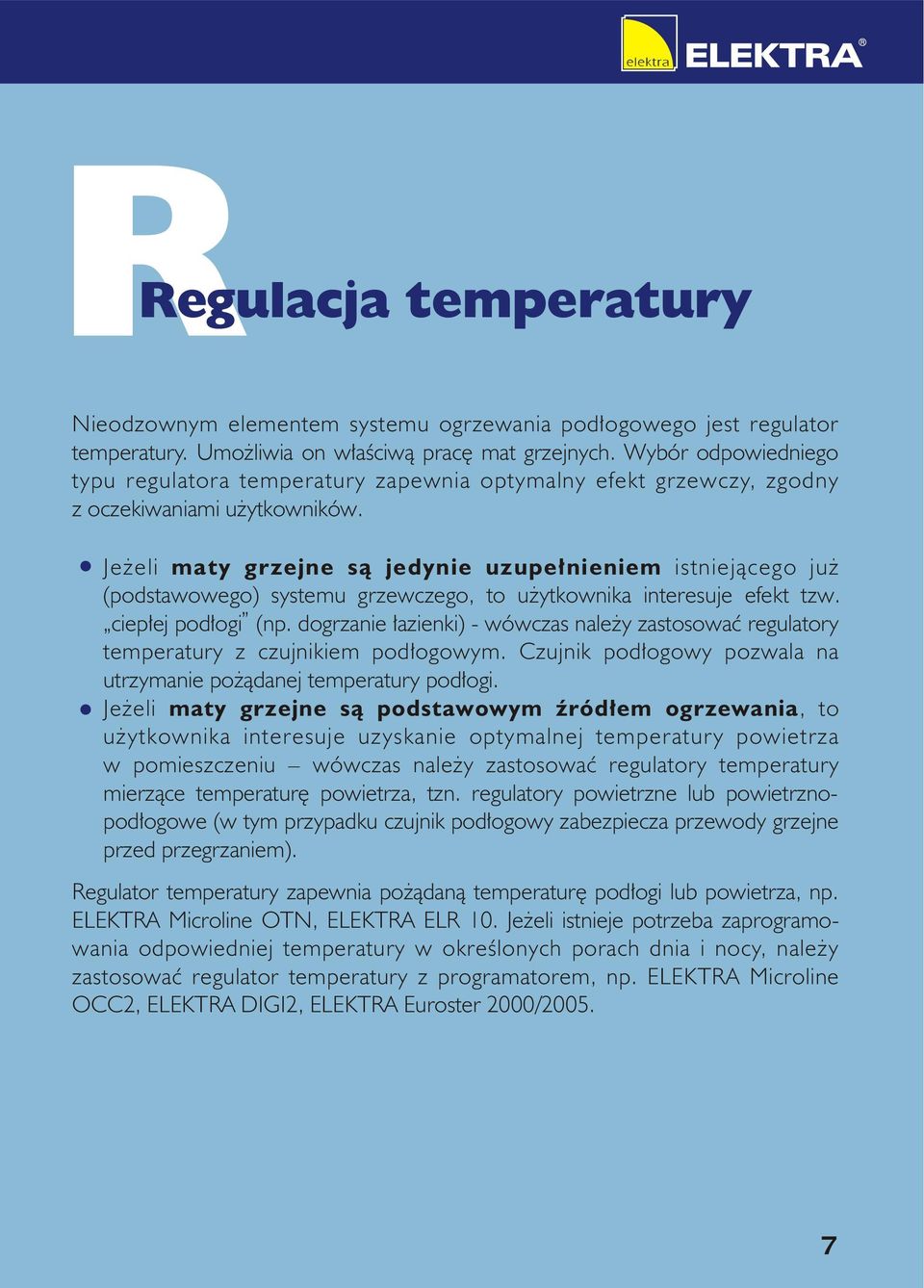

7 Regulacja temperatury Nieodzownym elementem systemu ogrzewania pod³ogowego jest regulator temperatury. Umo liwia on w³aœciw¹ pracê mat grzejnych. Wybór odpowiedniego typu regulatora temperatury zapewnia optymalny efekt grzewczy, zgodny z oczekiwaniami u ytkowników. Je eli maty grzejne s¹ jedynie uzupe³nieniem istniej¹cego ju (podstawowego) systemu grzewczego, to u ytkownika interesuje efekt tzw. ciep³ej pod³ogi (np. dogrzanie ³azienki) - wówczas nale y zastosowaæ regulatory temperatury z czujnikiem pod³ogowym. Czujnik pod³ogowy pozwala na utrzymanie po ¹danej temperatury pod³ogi. Je eli maty grzejne s¹ podstawowym Ÿród³em ogrzewania, to u ytkownika interesuje uzyskanie optymalnej temperatury powietrza w pomieszczeniu wówczas nale y zastosowaæ regulatory temperatury mierz¹ce temperaturê powietrza, tzn. regulatory powietrzne lub powietrznopod³ogowe (w tym przypadku czujnik pod³ogowy zabezpiecza przewody grzejne przed przegrzaniem). Regulator temperatury zapewnia po ¹dan¹ temperaturê pod³ogi lub powietrza, np. ELEKTRA Microline OTN, ELEKTRA ELR 10. Je eli istnieje potrzeba zaprogramowania odpowiedniej temperatury w okreœlonych porach dnia i nocy, nale y zastosowaæ regulator temperatury z programatorem, np. ELEKTRA Microline OCC, ELEKTRA DIGI, ELEKTRA Euroster 000/005. 7

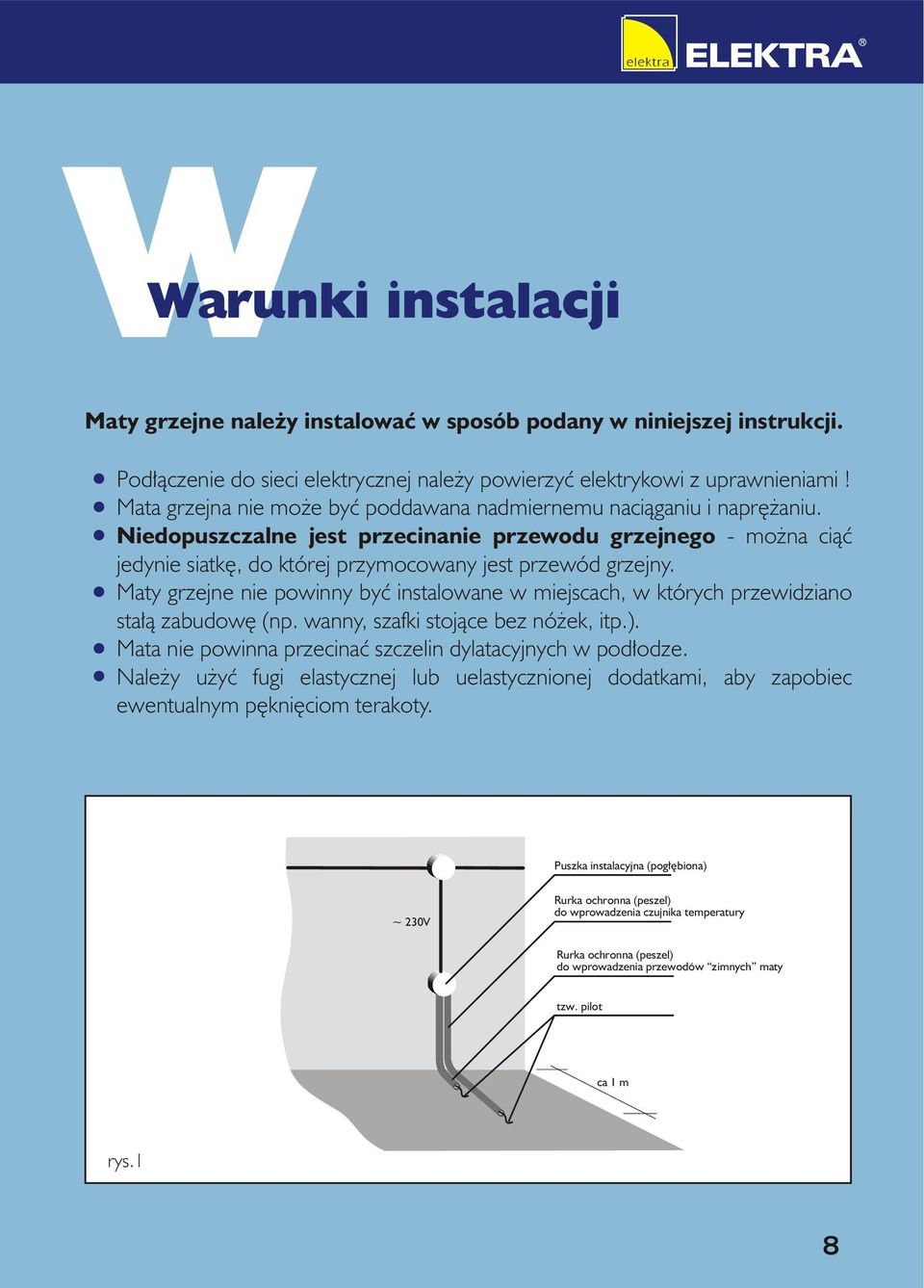

8 Warunki instalacji Maty grzejne nale y instalowaæ w sposób podany w niniejszej instrukcji. Pod³¹czenie do sieci elektrycznej nale y powierzyæ elektrykowi z uprawnieniami! Mata grzejna nie mo e byæ poddawana nadmiernemu naci¹ganiu i naprê aniu. Niedopuszczalne jest przecinanie przewodu grzejnego - mo na ci¹æ jedynie siatkê, do której przymocowany jest przewód grzejny. Maty grzejne nie powinny byæ instalowane w miejscach, w których przewidziano sta³¹ zabudowê (np. wanny, szafki stoj¹ce bez nó ek, itp.). Mata nie powinna przecinaæ szczelin dylatacyjnych w pod³odze. Nale y u yæ fugi elastycznej lub uelastycznionej dodatkami, aby zapobiec ewentualnym pêkniêciom terakoty. Puszka instalacyjna (pog³êbiona) ~ 30V Rurka ochronna (peszel) do wprowadzenia czujnika temperatury Rurka ochronna (peszel) do wprowadzenia przewodów zimnych maty tzw. pilot ca 1 m rys.1 8

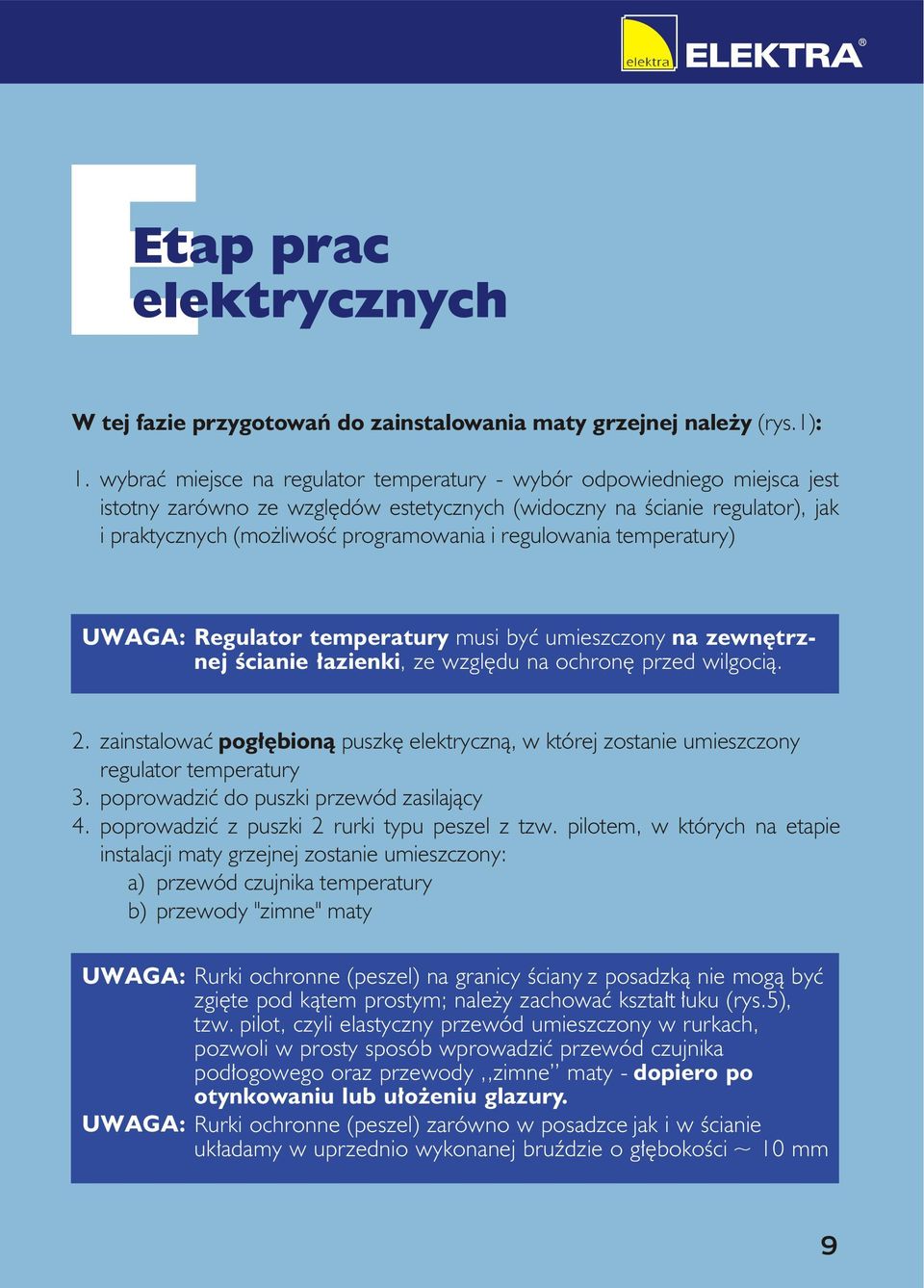

9 Etap prac elektrycznych W tej fazie przygotowañ do zainstalowania maty grzejnej nale y (rys.1): 1. wybraæ miejsce na regulator temperatury - wybór odpowiedniego miejsca jest istotny zarówno ze wzglêdów estetycznych (widoczny na œcianie regulator), jak i praktycznych (mo liwoœæ programowania i regulowania temperatury) UWAGA: Regulator temperatury musi byæ umieszczony na zewnêtrznej œcianie ³azienki, ze wzglêdu na ochronê przed wilgoci¹.. zainstalowaæ pog³êbion¹ puszkê elektryczn¹, w której zostanie umieszczony regulator temperatury 3. poprowadziæ do puszki przewód zasilaj¹cy 4. poprowadziæ z puszki rurki typu peszel z tzw. pilotem, w których na etapie instalacji maty grzejnej zostanie umieszczony: a) przewód czujnika temperatury b) przewody "zimne" maty UWAGA: UWAGA: Rurki ochronne (peszel) na granicy œciany z posadzk¹ nie mog¹ byæ zgiête pod k¹tem prostym; nale y zachowaæ kszta³t ³uku (rys.5), tzw. pilot, czyli elastyczny przewód umieszczony w rurkach, pozwoli w prosty sposób wprowadziæ przewód czujnika pod³ogowego oraz przewody,,zimne maty - dopiero po otynkowaniu lub u³o eniu glazury. Rurki ochronne (peszel) zarówno w posadzce jak i w œcianie uk³adamy w uprzednio wykonanej bruÿdzie o g³êbokoœci ~ 10 mm 9

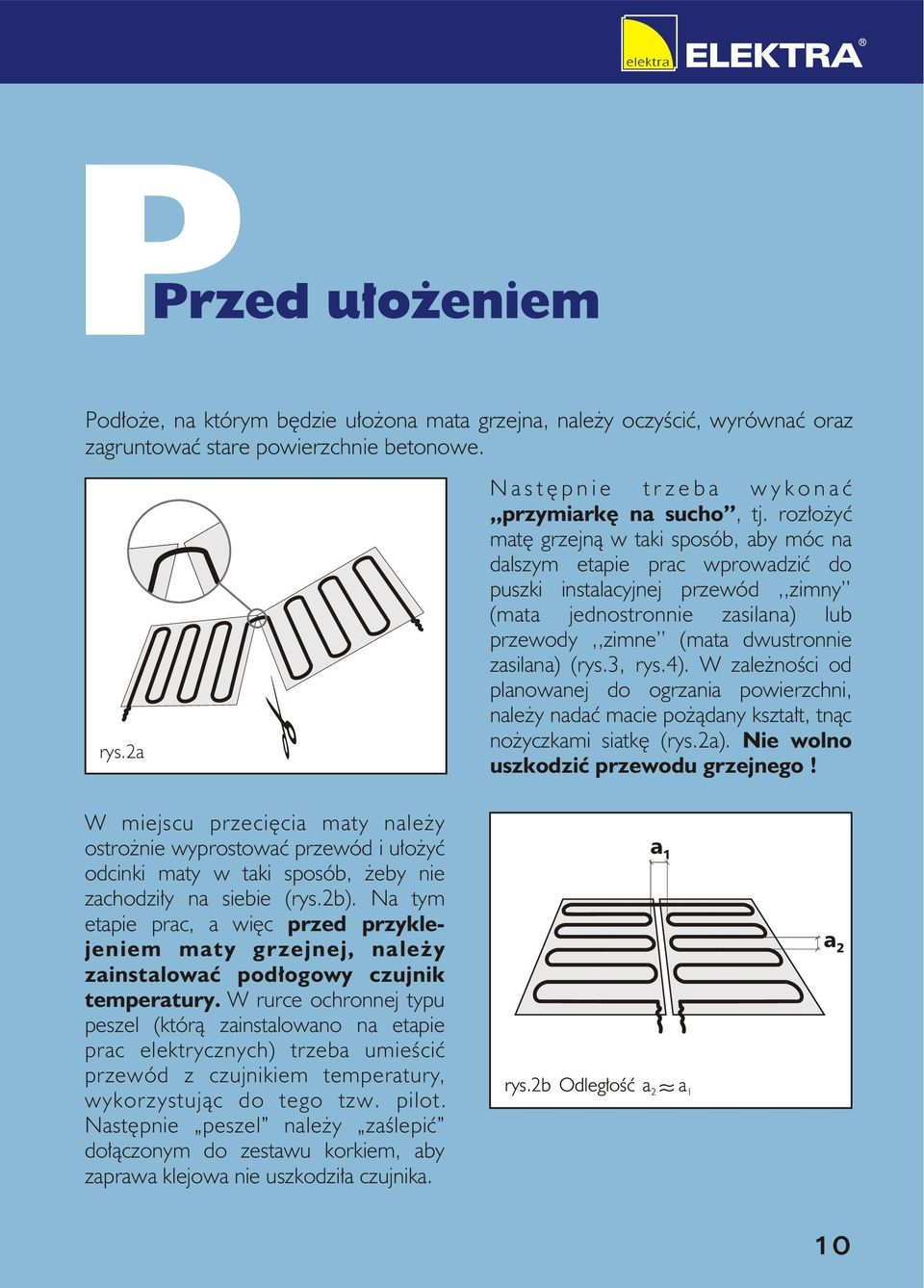

10 Przed u³o eniem Pod³o e, na którym bêdzie u³o ona mata grzejna, nale y oczyœciæ, wyrównaæ oraz zagruntowaæ stare powierzchnie betonowe. rys.a Nastêpnie trzeba wykonaæ,,przymiarkê na sucho, tj. roz³o yæ matê grzejn¹ w taki sposób, aby móc na dalszym etapie prac wprowadziæ do puszki instalacyjnej przewód,,zimny (mata jednostronnie zasilana) lub przewody,,zimne (mata dwustronnie zasilana) (rys.3, rys.4). W zale noœci od planowanej do ogrzania powierzchni, nale y nadaæ macie po ¹dany kszta³t, tn¹c no yczkami siatkê (rys.a). Nie wolno uszkodziæ przewodu grzejnego! W miejscu przeciêcia maty nale y ostro nie wyprostowaæ przewód i u³o yæ odcinki maty w taki sposób, eby nie zachodzi³y na siebie (rys.b). Na tym etapie prac, a wiêc przed przyklejeniem maty grzejnej, nale y zainstalowaæ pod³ogowy czujnik temperatury. W rurce ochronnej typu peszel (któr¹ zainstalowano na etapie prac elektrycznych) trzeba umieœciæ przewód z czujnikiem temperatury, wykorzystuj¹c do tego tzw. pilot. Nastêpnie peszel nale y zaœlepiæ do³¹czonym do zestawu korkiem, aby zaprawa klejowa nie uszkodzi³a czujnika. rys.b Odleg³oœæ a a 1 a 1 a 10

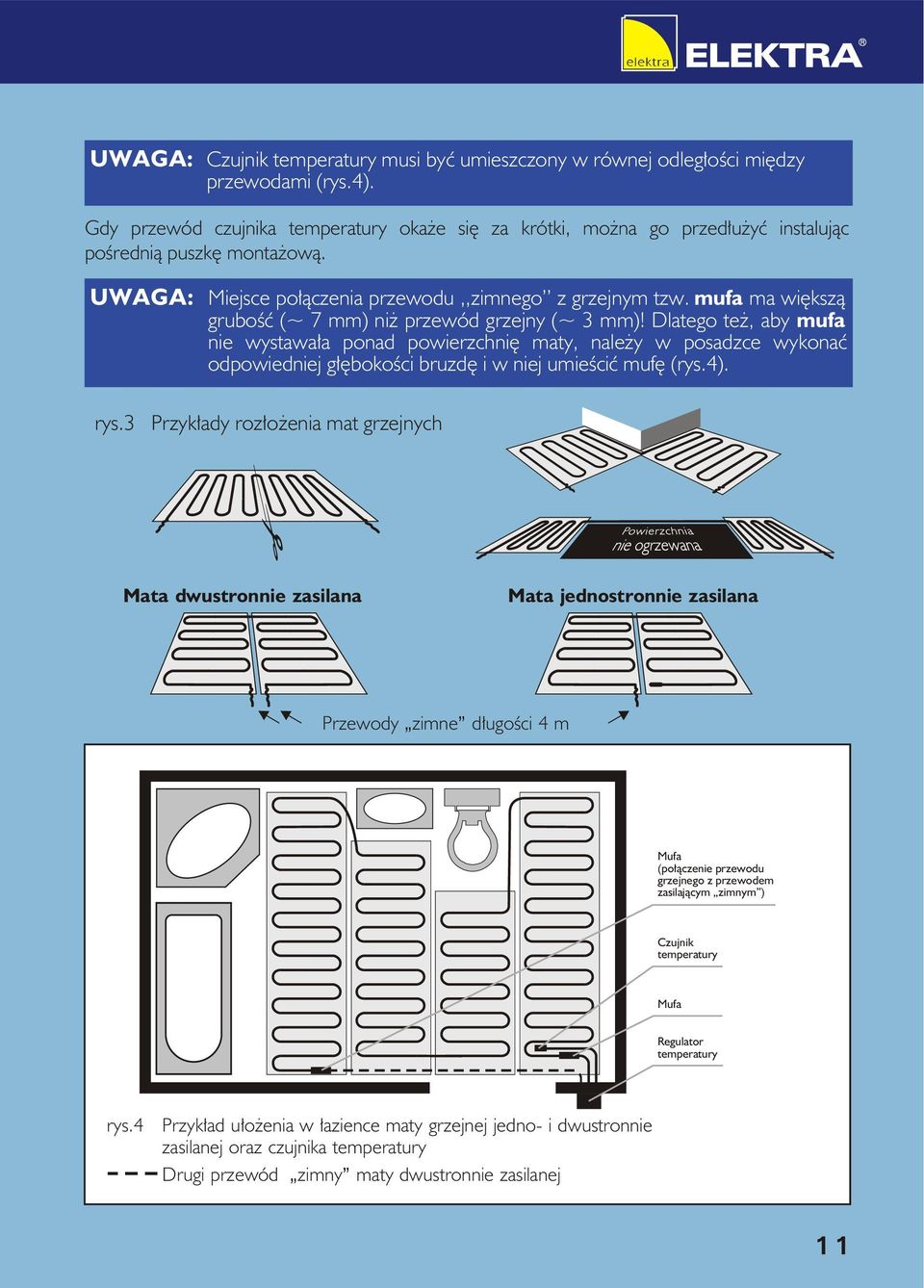

11 UWAGA: Czujnik temperatury musi byæ umieszczony w równej odleg³oœci miêdzy przewodami (rys.4). Gdy przewód czujnika temperatury oka e siê za krótki, mo na go przed³u yæ instaluj¹c poœredni¹ puszkê monta ow¹. UWAGA: Miejsce po³¹czenia przewodu,,zimnego z grzejnym tzw. mufa ma wiêksz¹ gruboœæ (~ 7 mm) ni przewód grzejny (~ 3 mm)! Dlatego te, aby mufa nie wystawa³a ponad powierzchniê maty, nale y w posadzce wykonaæ odpowiedniej g³êbokoœci bruzdê i w niej umieœciæ mufê (rys.4). rys.3 Przyk³ady roz³o enia mat grzejnych Mata dwustronnie zasilana Mata jednostronnie zasilana Przewody zimne d³ugoœci 4 m Mufa (po³¹czenie przewodu grzejnego z przewodem zasilaj¹cym zimnym ) Czujnik temperatury Mufa Regulator temperatury rys.4 Przyk³ad u³o enia w ³azience maty grzejnej jedno- i dwustronnie zasilanej oraz czujnika temperatury Drugi przewód zimny maty dwustronnie zasilanej 11

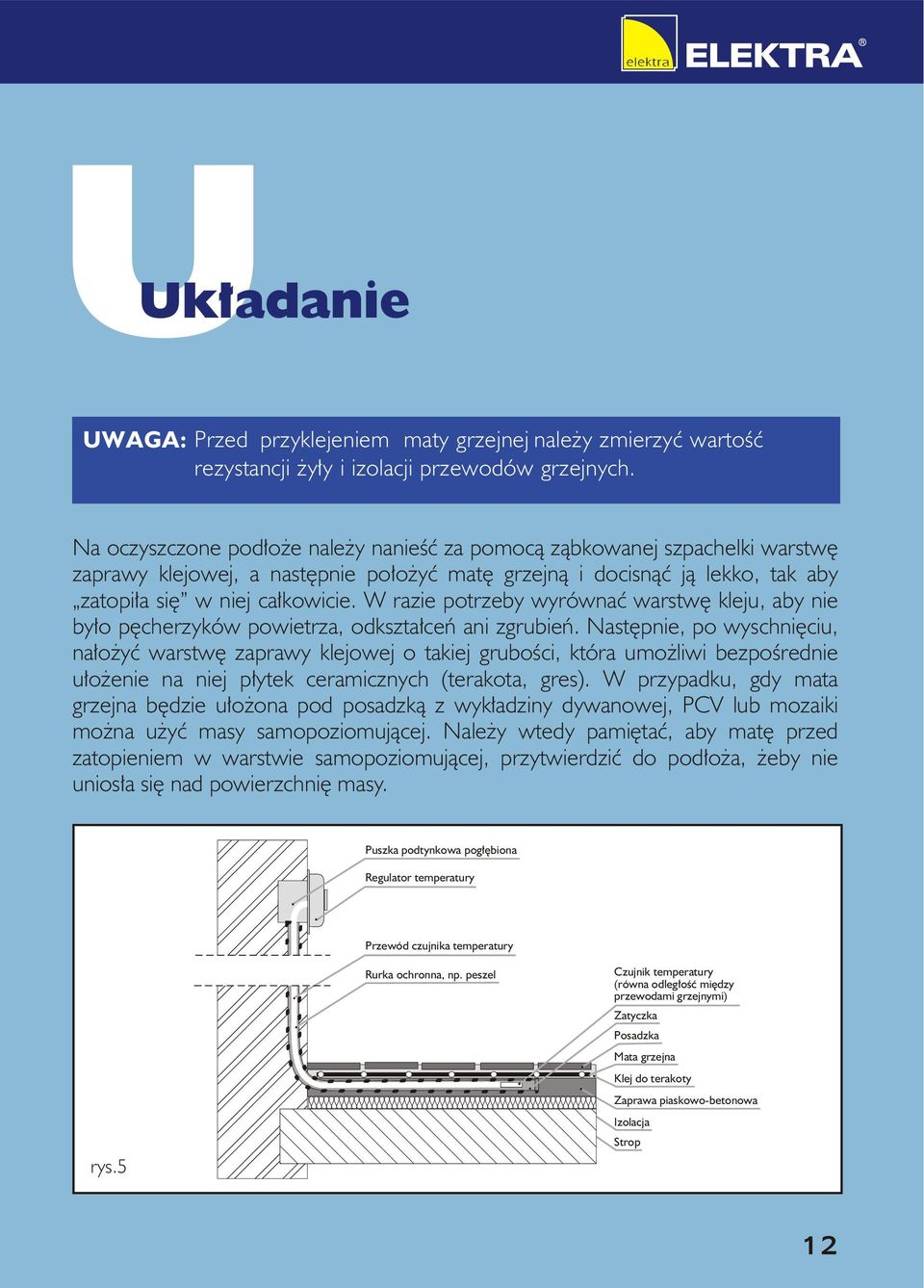

12 Uk³adanie UWAGA: Przed przyklejeniem maty grzejnej nale y zmierzyæ wartoœæ rezystancji y³y i izolacji przewodów grzejnych. Na oczyszczone pod³o e nale y nanieœæ za pomoc¹ z¹bkowanej szpachelki warstwê zaprawy klejowej, a nastêpnie po³o yæ matê grzejn¹ i docisn¹æ j¹ lekko, tak aby zatopi³a siê w niej ca³kowicie. W razie potrzeby wyrównaæ warstwê kleju, aby nie by³o pêcherzyków powietrza, odkszta³ceñ ani zgrubieñ. Nastêpnie, po wyschniêciu, na³o yæ warstwê zaprawy klejowej o takiej gruboœci, która umo liwi bezpoœrednie u³o enie na niej p³ytek ceramicznych (terakota, gres). W przypadku, gdy mata grzejna bêdzie u³o ona pod posadzk¹ z wyk³adziny dywanowej, PCV lub mozaiki mo na u yæ masy samopoziomuj¹cej. Nale y wtedy pamiêtaæ, aby matê przed zatopieniem w warstwie samopoziomuj¹cej, przytwierdziæ do pod³o a, eby nie unios³a siê nad powierzchniê masy. Puszka podtynkowa pog³êbiona Regulator temperatury Przewód czujnika temperatury rys.5 Rurka ochronna, np. peszel Czujnik temperatury (równa odleg³oœæ miêdzy przewodami grzejnymi) Zatyczka Posadzka Mata grzejna Klej do terakoty Zaprawa piaskowo-betonowa Izolacja Strop 1

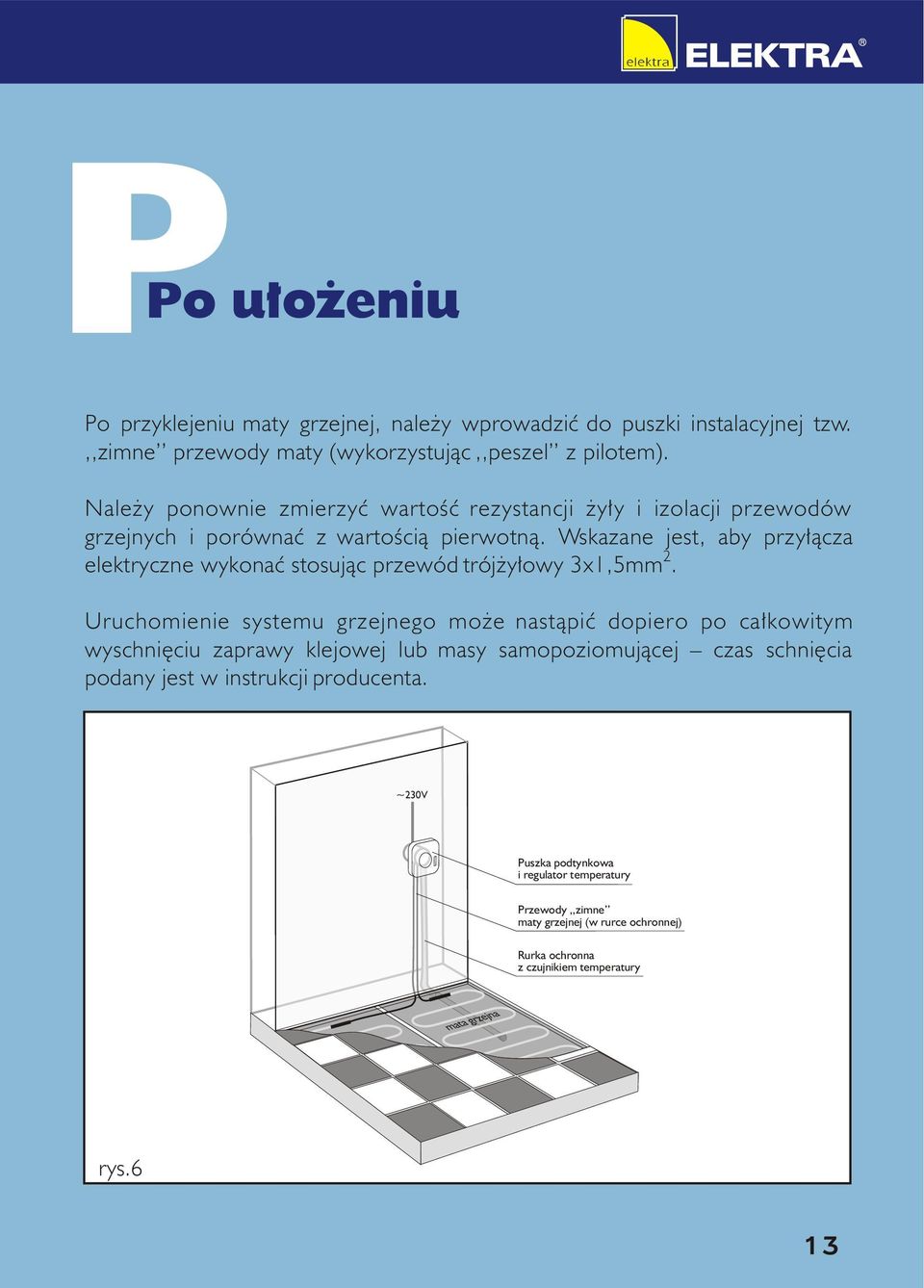

13 Po u³o eniu Po u³o eniu Po przyklejeniu maty grzejnej, nale y wprowadziæ do puszki instalacyjnej tzw.,,zimne przewody maty (wykorzystuj¹c,,peszel z pilotem). Nale y ponownie zmierzyæ wartoœæ rezystancji y³y i izolacji przewodów grzejnych i porównaæ z wartoœci¹ pierwotn¹. Wskazane jest, aby przy³¹cza elektryczne wykonaæ stosuj¹c przewód trój y³owy 3x1,5mm. Uruchomienie systemu grzejnego mo e nast¹piæ dopiero po ca³kowitym wyschniêciu zaprawy klejowej lub masy samopoziomuj¹cej czas schniêcia podany jest w instrukcji producenta. ~30V Puszka podtynkowa i regulator temperatury Przewody,,zimne maty grzejnej (w rurce ochronnej) Rurka ochronna z czujnikiem temperatury mata grzejna rys.6 13

14 Pod³¹czenie Pod³¹czenie maty grzejnej do instalacji elektrycznej powinno byæ wykonane wy³¹cznie za pomoc¹ regulatora temperatury (rys.7). Sposób pod³¹czenia przewodów opisany jest w instrukcji regulatora. Maty grzejnej nie nale y pod³¹czaæ do instalacji elektrycznej za pomoc¹ gniazd wtykowych. UWAGA: Przewody ochronne maty (zielono- ó³te) nale y po³¹czyæ razem z przewodem ochronnym (zielono- ó³tym) instalacji elektrycznej za pomoc¹ specjalnego zacisku w regulatorze temperatury. Je eli takiego zacisku nie ma, po³¹czenie to nale y wykonaæ oddzielnie, za pomoc¹ z³¹czki rozga³êÿnej (kostki), któr¹ umieszczamy w puszce instalacyjnej. ~30V DI L1 N PE L1 N PE PRZEWODY INSTALACJI ZASILAJ CEJ przewód fazowy sieci (czarny lub br¹zowy) przewód neutralny (niebieski) przewód ochronny (zielono- ó³ty) WY CZNIK RÓ NICOWO- PR DOWY L L N L L N REGULATOR TEMPERATURY br¹zowy niebieski br¹zowy niebieski ekran miedziany (zielono- ó³ty) ekran miedziany (zielono- ó³ty) rys.7 MATA GRZEJNA JEDNOSTRONNIE ZASILANA MATA GRZEJNA DWUSTRONNIE ZASILANA 14

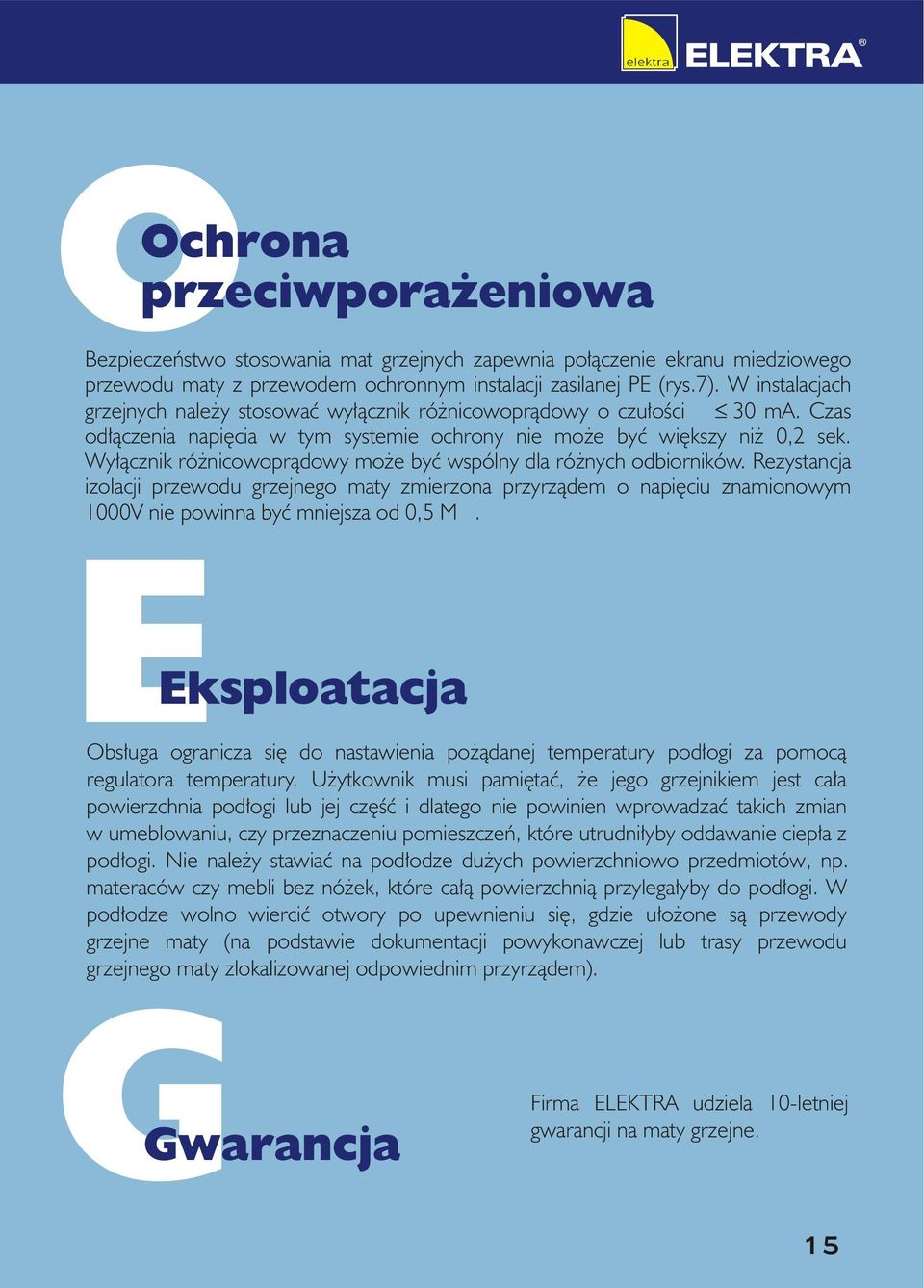

15 Ochrona przeciwpora eniowa Bezpieczeñstwo stosowania mat grzejnych zapewnia po³¹czenie ekranu miedziowego przewodu maty z przewodem ochronnym instalacji zasilanej PE (rys.7). W instalacjach grzejnych nale y stosowaæ wy³¹cznik ró nicowopr¹dowy o czu³oœci D 30 ma. Czas od³¹czenia napiêcia w tym systemie ochrony nie mo e byæ wiêkszy ni 0, sek. Wy³¹cznik ró nicowopr¹dowy mo e byæ wspólny dla ró nych odbiorników. Rezystancja izolacji przewodu grzejnego maty zmierzona przyrz¹dem o napiêciu znamionowym 1000V nie powinna byæ mniejsza od 0,5 M W. Eksploatacja Obs³uga ogranicza siê do nastawienia po ¹danej temperatury pod³ogi za pomoc¹ regulatora temperatury. U ytkownik musi pamiêtaæ, e jego grzejnikiem jest ca³a powierzchnia pod³ogi lub jej czêœæ i dlatego nie powinien wprowadzaæ takich zmian w umeblowaniu, czy przeznaczeniu pomieszczeñ, które utrudni³yby oddawanie ciep³a z pod³ogi. Nie nale y stawiaæ na pod³odze du ych powierzchniowo przedmiotów, np. materaców czy mebli bez nó ek, które ca³¹ powierzchni¹ przylega³yby do pod³ogi. W pod³odze wolno wierciæ otwory po upewnieniu siê, gdzie u³o one s¹ przewody grzejne maty (na podstawie dokumentacji powykonawczej lub trasy przewodu grzejnego maty zlokalizowanej odpowiednim przyrz¹dem). Gwarancja Firma ELEKTRA udziela 10-letniej gwarancji na maty grzejne. 15
