SVS5. Dysze nawiewne. SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / Kraków tel / fax /

Transkrypt

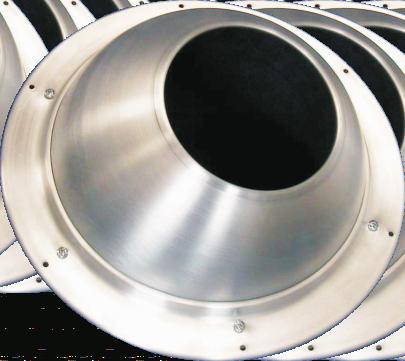

1 Dysze nawiewne Dysze nawiewne s¹ przeznaczone do zastosowañ w instalacjach wentylacyjnych nisko- i œredniociœnieniowych du ych obiektów u ytecznoœci publicznej lub przemys³owych gdzie wymagane jest dostarczanie du ych iloœci powietrza. S¹ szczególnie zalecane tam gdzie wymagane jest dostarczanie ciep³ego lub ch³odnego powietrza na dalekie odleg³oœci. Dysza nawiewna z nastaw¹ rêczn¹ i z mo liwoœci¹ wyposa enia w si³ownik elektryczny. SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / Kraków tel / fax / info@smay.eu

2 Dysze nawiewne Wykonanie sk³adaj¹ siê z króæca monta owego wewn¹trz którego znajduje siê ruchomy element dostarczaj¹cy powietrze, wykonany z aluminium satynowanego na kolor naturalny. Na zamówienie mo liwe jest lakierowanie na kolor RA. Ruchomy element dyszy ma zakres ruchu 0 stopni od osi centralnej i mo e byæ regulowany w dowolnym kierunku przy regulacji manualnej (wersja standardowa) oraz 0 stopni od osi centralnej w pionie lub poziomie przy regulacji si³ownikiem elektrycznym (wyposa enie opcjonalne, dostêpne dla dysz o œrednicach nominalnych 80, 150, 200, 20 mm). Do dyszy mo na zamówiæ pierœcieñ PMS maskuj¹cy œruby monta owe. Monta Standardowo dysze SVS-5 s¹ przystosowane do bezpoœredniego monta u na prostok¹tnych przewodach wentylacyjnych za pomoc¹ wkrêtów. Mo na je równie wyposa yæ w króciec przy³¹czeniowy do przewodów okr¹g³ych typu spiro lub do przewodów elastycznych typu flex. Standardowo kroæce wykonane s¹ ze stali ocynkowanej, istnieje mo liwoœæ wykonania z aluminium (tylko przy³¹cze do przewodu typu Flex). SVS-5 zamontowana na przewodzie prostok¹tnym SVS-5 z nasadk¹ typu R do monta u na przewodzie okr¹g³ym spiro Dn przewodu SVS-5 z nasadk¹ RF do monta u na przewodzie okr¹g³ym flex D Wymiary Typ F [mm] A [mm] Dn przewodu [mm] D [mm] d.40 d.50 d.80 d.150 d.200 d F wymiar otworu monta owego na prostok¹tnym przewodzie wentylacyjnym A d³ugoœæ króæca pod³¹czeniowego do okr¹g³ych przewodów wentylacyjnych spiro D œrednica króæca pod³¹czeniowego do przewodów typu flex 196 wersja 5.2.6

3 Dysze nawiewne Wymiary SVS-5 d.40 SVS-5 d.50 SVS-5 d.80 SVS-5 d.150 SVS-5 d.200 SVS-5 d.20 wersja

4 Dobór d.40 V = 0,7 m/s d.50 V = 0,7 m/s d.80 V = 0,7 m/s 198 wersja 5.2.6

5 Dobór d.150 V = 0,7 m/s d.200 V = 0,7 m/s d.20 V = 0,7 m/s wersja

6 Akcesoria i sposób zamówienia Przy zamówieniu nale y podaæ informacje wed³ug poni szego sposobu: - < S > - <W> - < R > - <P>< RA> / <ADD> Gdzie: <S> - œrednica nominalna: 40, 50, 80, 150, 200, 20 <W> - sposób monta u: * brak = dysza do bezpoœredniego monta u na przewodach prostok¹tnych R = nasadka do monta u na boku przewodu okr¹g³ego spiro RF = nasadka do monta u na zakoñczeniu przewodu okr¹g³ego flex <R> - regulacja: * NR = regulacja rêczna NS = regulacja si³ownikiem elektrycznym (niedostêpne dla œrednic 40 i 50) (domyœlnie 24V AC/DC, sterowanie proporcjonalne 0-10V) ** <P> - wykoñczenie: * AS aluminium satynowane A aluminium lakierowane <RA> - kolor wg palety RA (domyœlnie RA9010) * <ADD> - w tym miejscu nale y wyspecyfikowaæ akcesoria dodatkowe jak poni ej Akcesoria: <PMS> - pierœcieñ maskuj¹cy œruby monta owe * wartoœci opcjonalne, w przypadku ich nie podania zostan¹ zastosowane wartoœci domyœlne ** dodatkowo podaæ: zasadê dzia³ania si³ownika i napiêcie zasilania Przyk³ad zamówienia: 80 NS A9010 / PMS (24V AC/DC, sterowanie proporcjonalne 0-10V) 200 wersja 5.2.6
