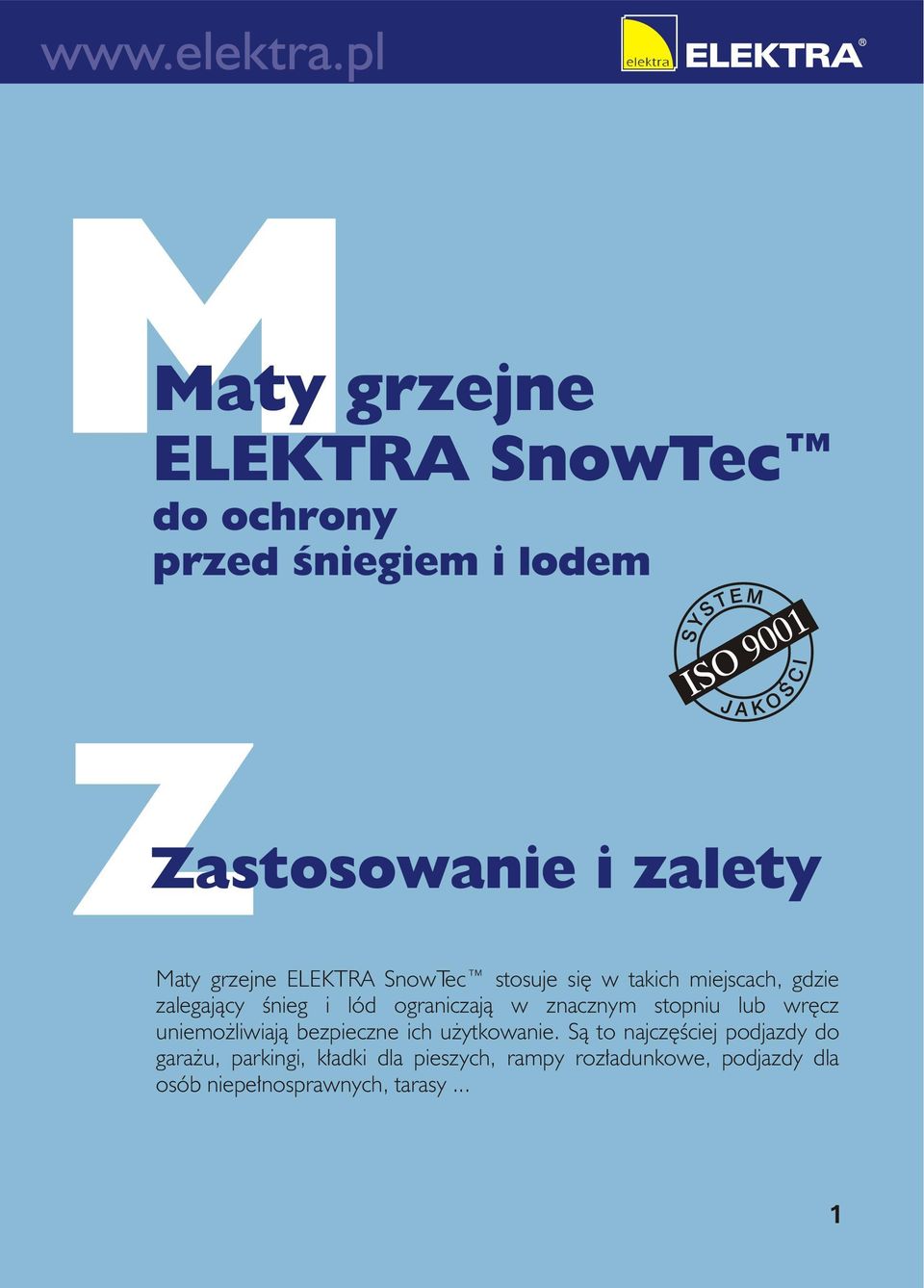

1 Maty grzejne ELEKTRA SnowTec do ochrony przed œniegiem i lodem ZZastosowanie i zalety Maty grzejne ELEKTRA SnowTec stosuje siê w takich miejscach, gdzie zalegaj¹cy œnieg i lód ograniczaj¹ w znacznym stopniu lub wrêcz uniemo liwiaj¹ bezpieczne ich u ytkowanie. S¹ to najczêœciej podjazdy do gara u, parkingi, k³adki dla pieszych, rampy roz³adunkowe, podjazdy dla osób niepe³nosprawnych, tarasy... 1

2 Dziêki systemowi ELEKTRA SnowTec u ywanie newralgicznych miejsc podczas niesprzyjaj¹cych warunków atmosferycznych (tak czêstych w naszej strefie klimatycznej) eliminuje zagro enie dla ycia i zdrowia (upadki, groÿne z³amania), oszczêdza czas na mudne odœnie anie, solenie, posypywanie piaskiem, skuwanie lodu. Dziêki systemowi ELEKTRA SnowTec nawierzchnia jest zawsze sucha, o odpowiedniej przyczepnoœci, co u³atwia poruszanie siê ludziom i pojazdom. W dodatku taki komfort i bezpieczeñstwo niewiele kosztuje poniewa : - instalacja systemu jest bardzo prosta i tania; - koszt eksploatacji ograniczony do minimum ze wzglêdu na mo liwoœæ precyzyjnej regulacji. 2

3 C Charakterystyka Maty grzejne umieszczane s¹ pod nawierzchni¹ betonow¹ lub kostk¹ brukow¹. Ich prac¹, czyli w³¹czaniem i wy³¹czaniem steruje odpowiednio dobrany regulator: a) z czujnikiem temperatury b) regulator mikroprocesorowy z czujnikiem temperatury i wilgotnoœci powietrza, który automatycznie rozpoznaje warunki pogodowe Maty ELEKTRA SnowTec produkowane s¹ w gotowych zestawach przygotowanych do bezpoœredniego u³o enia. Wykonane s¹ z przewodów grzejnych jednostronnie zasilanych o mocy znamionowej ~ 25 W/m. Moc powierzchniowa maty wynosi 2 ~ 300 W/m. Wszystkie maty maj¹ szerokoœæ m i d³ugoœæ od 2 do 21 m. D³ugoœæ przewodu zasilaj¹cego ( zimnego ) wynosi 4 m. Maty grzejne ELEKTRA SnowTec wykonane s¹ na napiêcie znamionowe 230V. 60 cm rys cm 10 cm 3

4 Warunki instalacji WPod³¹czenie do sieci elektrycznej maty grzejnej wraz z regulatorem oraz wykonanie niezbêdnych pomiarów okreœlonych w karcie gwarancyjnej nale y powierzyæ elektrykowi z uprawnieniami! Mata grzejna nie mo e byæ poddawana nadmiernemu naci¹ganiu i naprê aniu. Niedopuszczalne jest przecinanie przewodu grzejnego - mo na ci¹æ jedynie taœmê do której przymocowany jest przewód grzejny. Mata nie powinna przecinaæ szczelin dylatacyjnych. Dobór tab. 1. ELEKTRA SnowTec TYP D UGOŒÆ (m) SZEROKOŒÆ (m) MOC (W) SnowTec 300/2 SnowTec 300/3 SnowTec 300/4 SnowTec 300/5 SnowTec 300/7 SnowTec 300/10 SnowTec 300/13 SnowTec 300/16 SnowTec 300/ W zale noœci od wielkoœci ogrzewanej powierzchni matê dobieramy uwzglêdniaj¹c parametry podane w tabeli 1. Je eli ogrzewana nawierzchnia bêdzie wykonana z kostki brukowej lub p³yt chodnikowych, d³ugoœæ mat powinna odpowiadaæ d³ugoœci ogrzewanej powierzchni (rys.2). 4

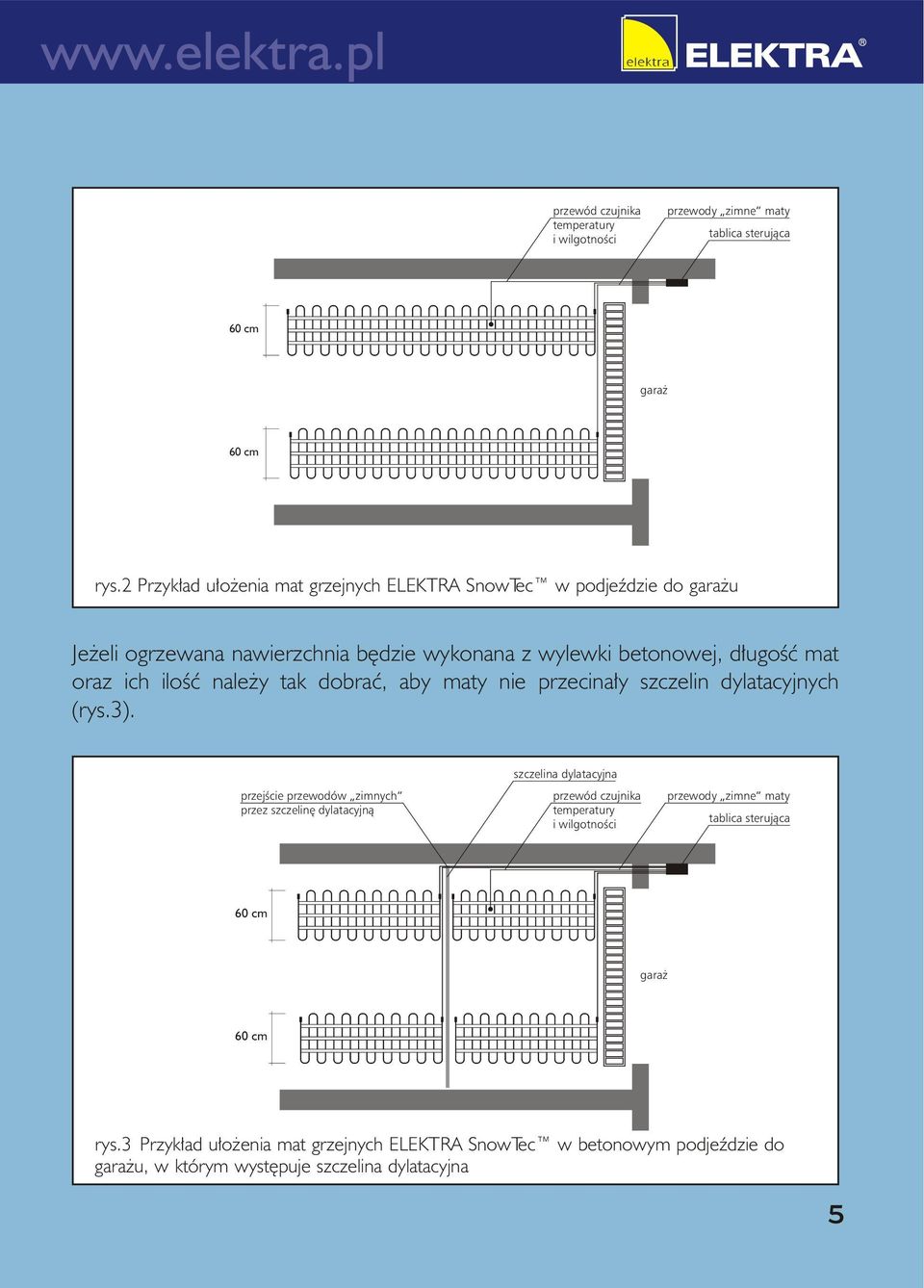

5 przewód czujnika temperatury i wilgotnoœci przewody zimne maty tablica steruj¹ca 60 cm gara 60 cm rys.2 Przyk³ad u³o enia mat grzejnych ELEKTRA SnowTec w podjeÿdzie do gara u Je eli ogrzewana nawierzchnia bêdzie wykonana z wylewki betonowej, d³ugoœæ mat oraz ich iloœæ nale y tak dobraæ, aby maty nie przecina³y szczelin dylatacyjnych (rys.3). przejœcie przewodów zimnych przez szczelinê dylatacyjn¹ szczelina dylatacyjna przewód czujnika temperatury i wilgotnoœci przewody zimne maty tablica steruj¹ca 60 cm gara 60 cm rys.3 Przyk³ad u³o enia mat grzejnych ELEKTRA SnowTec w betonowym podjeÿdzie do gara u, w którym wystêpuje szczelina dylatacyjna 5

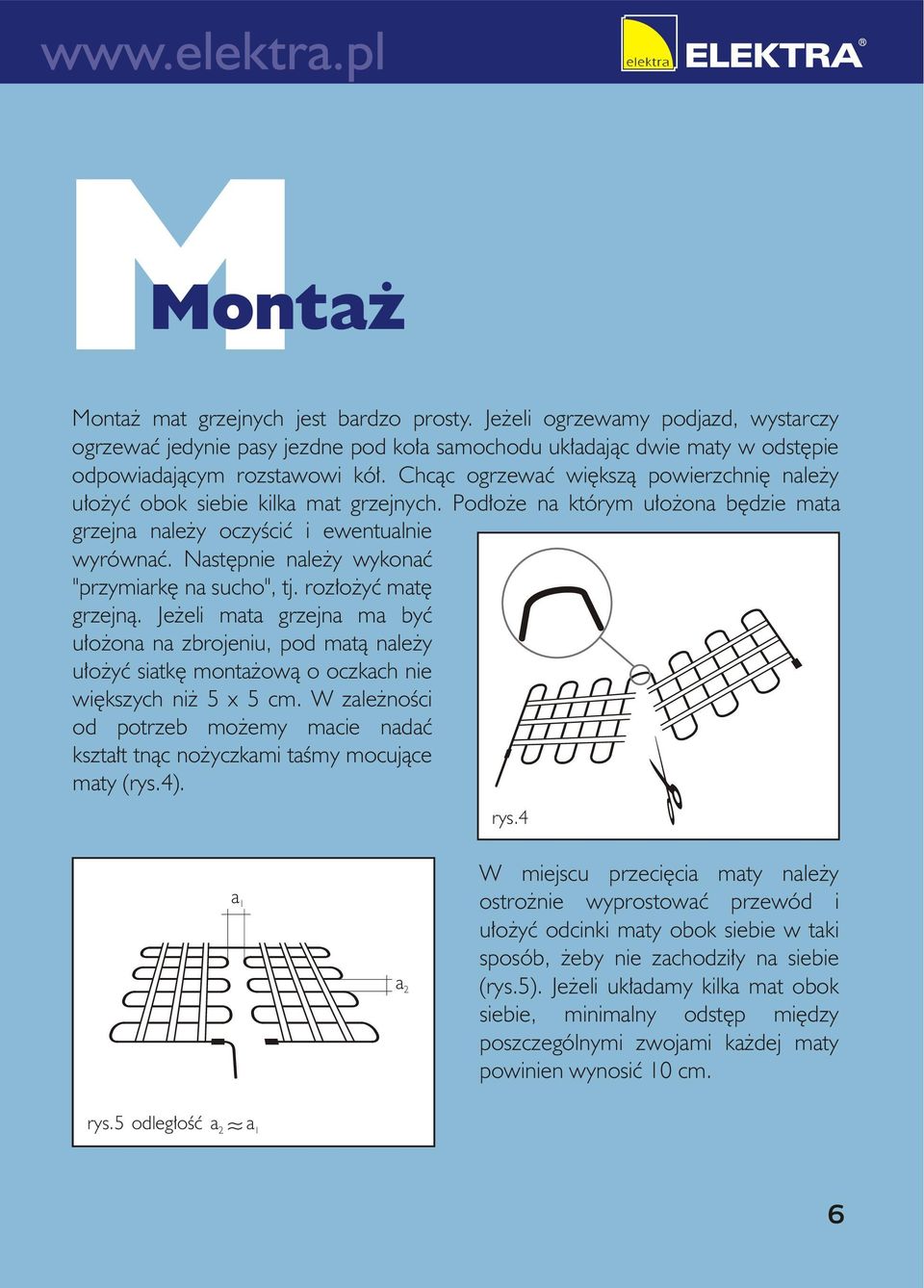

6 Monta MMonta mat grzejnych jest bardzo prosty. Je eli ogrzewamy podjazd, wystarczy ogrzewaæ jedynie pasy jezdne pod ko³a samochodu uk³adaj¹c dwie maty w odstêpie odpowiadaj¹cym rozstawowi kó³. Chc¹c ogrzewaæ wiêksz¹ powierzchniê nale y u³o yæ obok siebie kilka mat grzejnych. Pod³o e na którym u³o ona bêdzie mata grzejna nale y oczyœciæ i ewentualnie wyrównaæ. Nastêpnie nale y wykonaæ "przymiarkê na sucho", tj. roz³o yæ matê grzejn¹. Je eli mata grzejna ma byæ u³o ona na zbrojeniu, pod mat¹ nale y u³o yæ siatkê monta ow¹ o oczkach nie wiêkszych ni 5 x 5 cm. W zale noœci od potrzeb mo emy macie nadaæ kszta³t tn¹c no yczkami taœmy mocuj¹ce maty (rys.4). rys.4 rys.5 odleg³oœæ a a 1 a 2 1 a 2 W miejscu przeciêcia maty nale y ostro nie wyprostowaæ przewód i u³o yæ odcinki maty obok siebie w taki sposób, eby nie zachodzi³y na siebie (rys.5). Je eli uk³adamy kilka mat obok siebie, minimalny odstêp miêdzy poszczególnymi zwojami ka dej maty powinien wynosiæ 10 cm. 6

7 Przed wykonaniem wylewki betonowej lub u³o eniem kostki brukowej, matê nale y przymocowaæ do pod³o a, aby uniemozliwiæ jej ewentualne przesuwanie. Przewody zasilaj¹ce ( zimne ) maty nale y doprowadziæ bezpoœrednio do tablicy zasilaj¹cej. Je eli przewody zimne oka ¹ siê za krótkie, mo na wykonaæ ich przed³u enie za pomoc¹ odpowiedniej puszki instalacyjnej. Dopuszcza siê wykonanie po³¹czeñ za pomoc¹ specjalnej mufy termokurczliwej. Wszystkie wymienione po³¹czenia powinny byæ wykonane przez uprawnionego elektryka przy u yciu atestowanych wyrobów. Przewody grzejne maty powinny byæ na ca³ej swej d³ugoœci przykryte warstw¹ piasku lub wylewk¹ betonow¹. Na rys.6 i 7 podano g³êbokoœæ na jakiej zaleca siê uk³adaæ maty grzejne. Przewody grzejne nie mog¹ przecinaæ szczelin dylatacyjnych nawierzchni betonowej. Dopuszcza siê jedynie przejœcie przez szczeliny dylatacyjne przewodami zimnymi, które powinny byæ dodatkowo chronione rurk¹ metalow¹ o d³ugoœci co najmniej 50 cm. Zaleca siê, aby przewody zimne maty by³y u³o one w rurach z tworzywa sztucznego, np. typu peszel. mata grzejna ELEKTRA SnowTec czujnik temperatury i wilgotnoœci dylatacja wylewka betonowa podk³ad utwardzony min. 5 cm rys.6 Przekrój chodnika lub podjazdu wykonanego z wylewki betonowej mata grzejna ELEKTRA SnowTec czujnik temperatury i wilgotnoœci kostka brukowa lub p³yty piasek podk³ad utwardzony 6-8 cm 3-5 cm rys.7 Przekrój chodnika lub podjazdu wykonanego z p³yt lub kostki brukowej 7

8 Regulatory - sterowanie i monta Maty grzejne ELEKRA SnowTec mog¹ byæ sterowane za pomoc¹: regulatora z czujnikiem temperatury i wilgotnoœci ELEKTRA ETOG regulatora z czujnikiem temperatury ELEKTRA ETR 1447 Najbardziej skuteczny i ekonomiczny jest regulator z czujnikiem temperatury i wilgotnoœci ELEKTRA ETOG. W³¹cza system tylko wtedy, gdy obydwa parametry (temperatury i wilgotnoœci) s¹ spe³nione, np. podczas opadów œniegu lub marzn¹cego deszczu. Natomiast regulator z czujnikiem temperatury ELEKTRA ETR 1447 w³¹cza system grzejny, gdy temperatura powietrza spadnie poni ej temperatury zaprogramowanej przez u ytkownika, np. 0 C. Regulator nale y zamontowaæ na tablicy steruj¹cej. Do tablicy doprowadzamy równie przewody zimne maty i przewód czujnika temperatury oraz przewody zasilaj¹ce. Ponadto tablica powinna byæ wyposa ona w zabezpieczenia, tzn. wy³¹cznik ró nicowopr¹dowy oraz wy³¹cznik nadmiarowopr¹dowy. Czujnik regulatora w zale noœci od rodzaju i przeznaczenia instaluje siê: 8

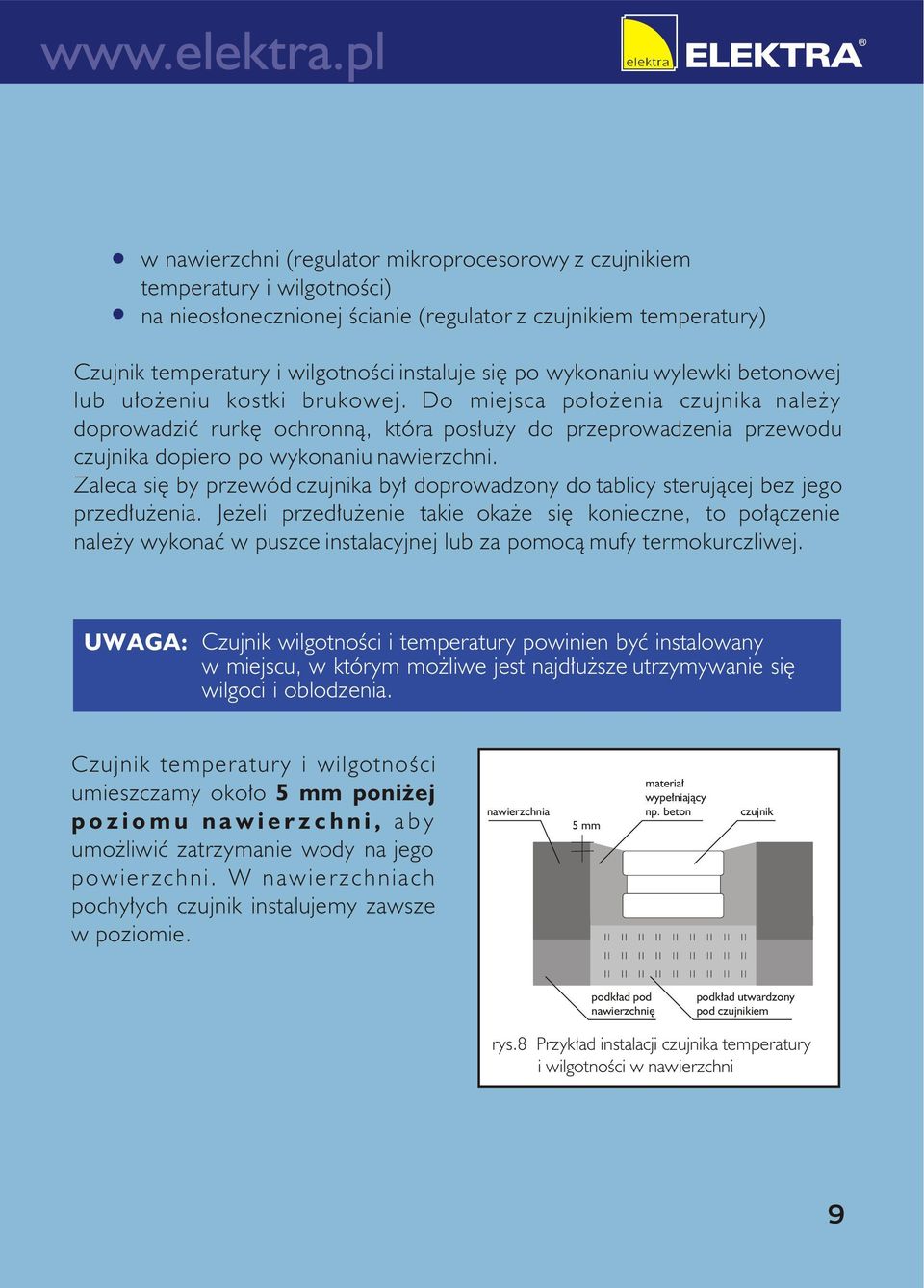

9 w nawierzchni (regulator mikroprocesorowy z czujnikiem temperatury i wilgotnoœci) na nieos³onecznionej œcianie (regulator z czujnikiem temperatury) Czujnik temperatury i wilgotnoœci instaluje siê po wykonaniu wylewki betonowej lub u³o eniu kostki brukowej. Do miejsca po³o enia czujnika nale y doprowadziæ rurkê ochronn¹, która pos³u y do przeprowadzenia przewodu czujnika dopiero po wykonaniu nawierzchni. Zaleca siê by przewód czujnika by³ doprowadzony do tablicy steruj¹cej bez jego przed³u enia. Je eli przed³u enie takie oka e siê konieczne, to po³¹czenie nale y wykonaæ w puszce instalacyjnej lub za pomoc¹ mufy termokurczliwej. UWAGA: Czujnik wilgotnoœci i temperatury powinien byæ instalowany w miejscu, w którym mo liwe jest najd³u sze utrzymywanie siê wilgoci i oblodzenia. Czujnik temperatury i wilgotnoœci umieszczamy oko³o 5 mm poni ej poziomu nawierzchni, aby umo liwiæ zatrzymanie wody na jego powierzchni. W nawierzchniach pochy³ych czujnik instalujemy zawsze w poziomie. nawierzchnia 5 mm materia³ wype³niaj¹cy np. beton czujnik podk³ad pod nawierzchniê podk³ad utwardzony pod czujnikiem rys.8 Przyk³ad instalacji czujnika temperatury i wilgotnoœci w nawierzchni 9

10 Pod³¹czenie Pod³¹czanie maty grzejnej ELEKTRA SnowTec do instalacji elektrycznej powinno byæ wykonane za pomoc¹ regulatora. Maty grzejnej nie nale y pod³¹czaæ do instalacji elektrycznej za pomoc¹ gniazd wtykowych. UWAGA: Przewody ochronne maty (zielono- ó³te) nale y po³¹czyæ razem z przewodem ochronnym (zielono- ó³tym) instalacji elektrycznej za pomoc¹ specjalnego zacisku w regulatorze. Je eli takiego zacisku nie ma, po³¹czenie to nale y wykonaæ oddzielnie, za pomoc¹ z³¹czki rozga³êÿnej (kostki), któr¹ umieszczamy w puszce instalacyjnej. ~230V DI L1 N PE przewód fazowy sieci (czarny lub br¹zowy) przewód neutralny (niebieski) przewód ochronny (zielono- ó³ty) WY CZNIK RÓ NICOWO- PR DOWY L L N REGULATOR LUB ZEGAR br¹zowy niebieski ekran miedziany (zielono- ó³ty) MATA GRZEJNA ELEKTRA SnowTec rys.10 Schemat pod³¹czenia na tablicy steruj¹cej UWAGA: Je eli ca³kowita moc zainstalowanych mat grzejnych przekroczy maksymaln¹ obci¹ alnoœæ regulatora, to na tablicy steruj¹cej nale y zainstalowaæ stycznik o odpowiedniej wartoœci pr¹du znamionowego. 10

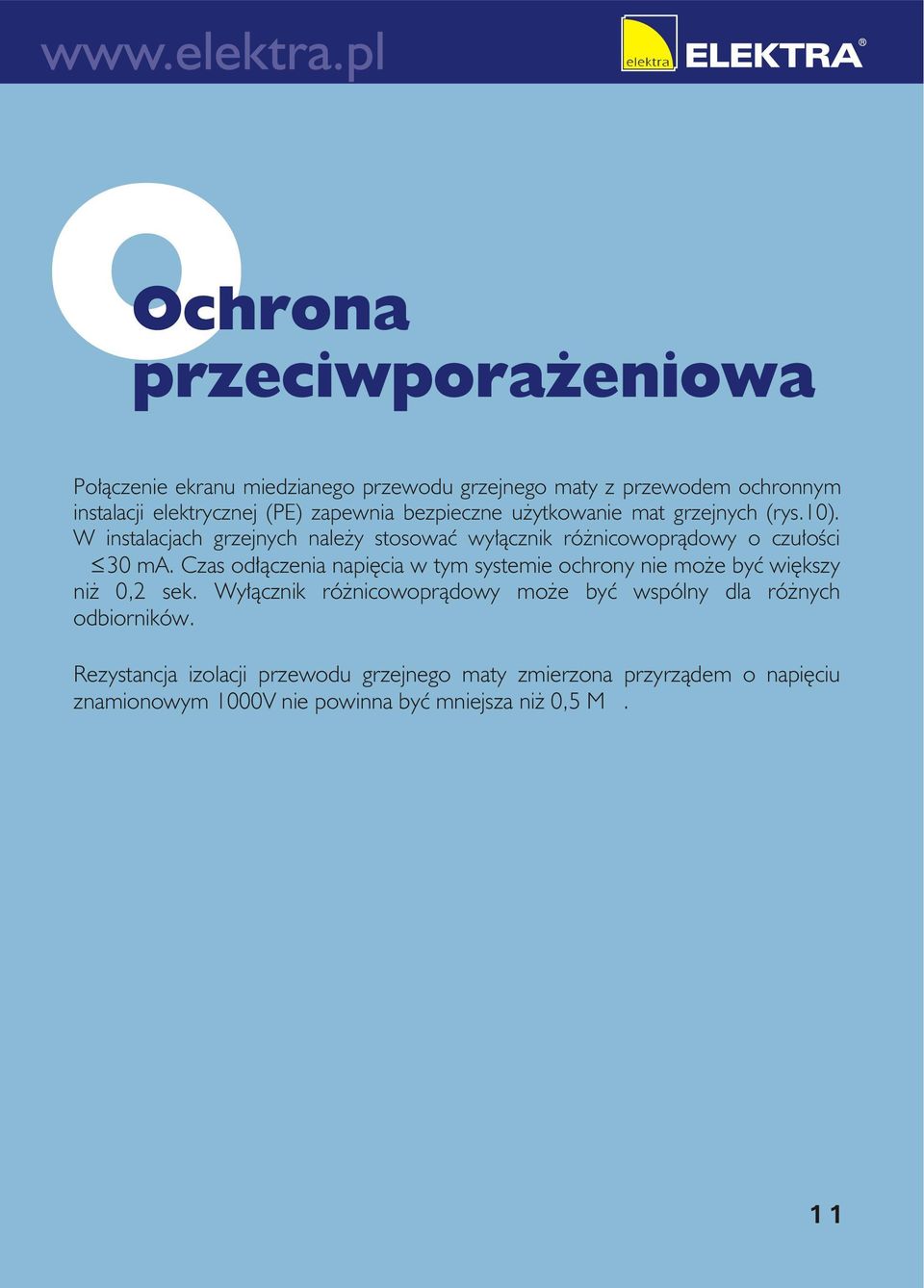

11 Ochrona przeciwpora eniowa Po³¹czenie ekranu miedzianego przewodu grzejnego maty z przewodem ochronnym instalacji elektrycznej (PE) zapewnia bezpieczne u ytkowanie mat grzejnych (rys.10). W instalacjach grzejnych nale y stosowaæ wy³¹cznik ró nicowopr¹dowy o czu³oœci D 30 ma. Czas od³¹czenia napiêcia w tym systemie ochrony nie mo e byæ wiêkszy ni 0,2 sek. Wy³¹cznik ró nicowopr¹dowy mo e byæ wspólny dla ró nych odbiorników. Rezystancja izolacji przewodu grzejnego maty zmierzona przyrz¹dem o napiêciu znamionowym 1000V nie powinna byæ mniejsza ni 0,5 M W. 11

12 Karta Gwarancyjna ELEKTRA udziela 10-letniej gwarancji (licząc od daty zakupu) na maty grzejne SnowTec Warunki gwarancji 1) Uznanie reklamacji wymaga: a) wykonania instalacji grzewczej zgodnie z niniejszą instrukcją montażu b) podłączenia i sprawdzenia maty grzejnej oraz regulatora temperatury przez instalatora posiadającego aktualne uprawnienia elektryczne c) przedstawienia poprawnie wypełnionej Karty Gwarancyjnej d) dowodu zakupu maty grzejnej 2) Gwarancja traci ważność w przypadku dokonywania napraw przez osoby inne niż instalator uprawniony przez firmę ELEKTRA 3) Gwarancja nie obejmuje uszkodzeń spowodowanych: a) uszkodzeniami mechanicznymi b) niewłaściwym zasilaniem c) brakiem zabezpieczeń nadmiarowoprądowych i różnicowoprądowych d) wykonaniem instalacji elektrycznej niezgodnie z obowiązującymi przepisami 4) ELEKTRA w ramach gwarancji zobowiązuje się do poniesienia kosztów związanych wyłącznie z naprawą wadliwej maty grzejnej lub jej wymianą. Uwaga! Reklamacje należy składać wraz z Kartą Gwarancyjną oraz dowodem zakupu w miejscu sprzedaży lub w firmie ELEKTRA. 12

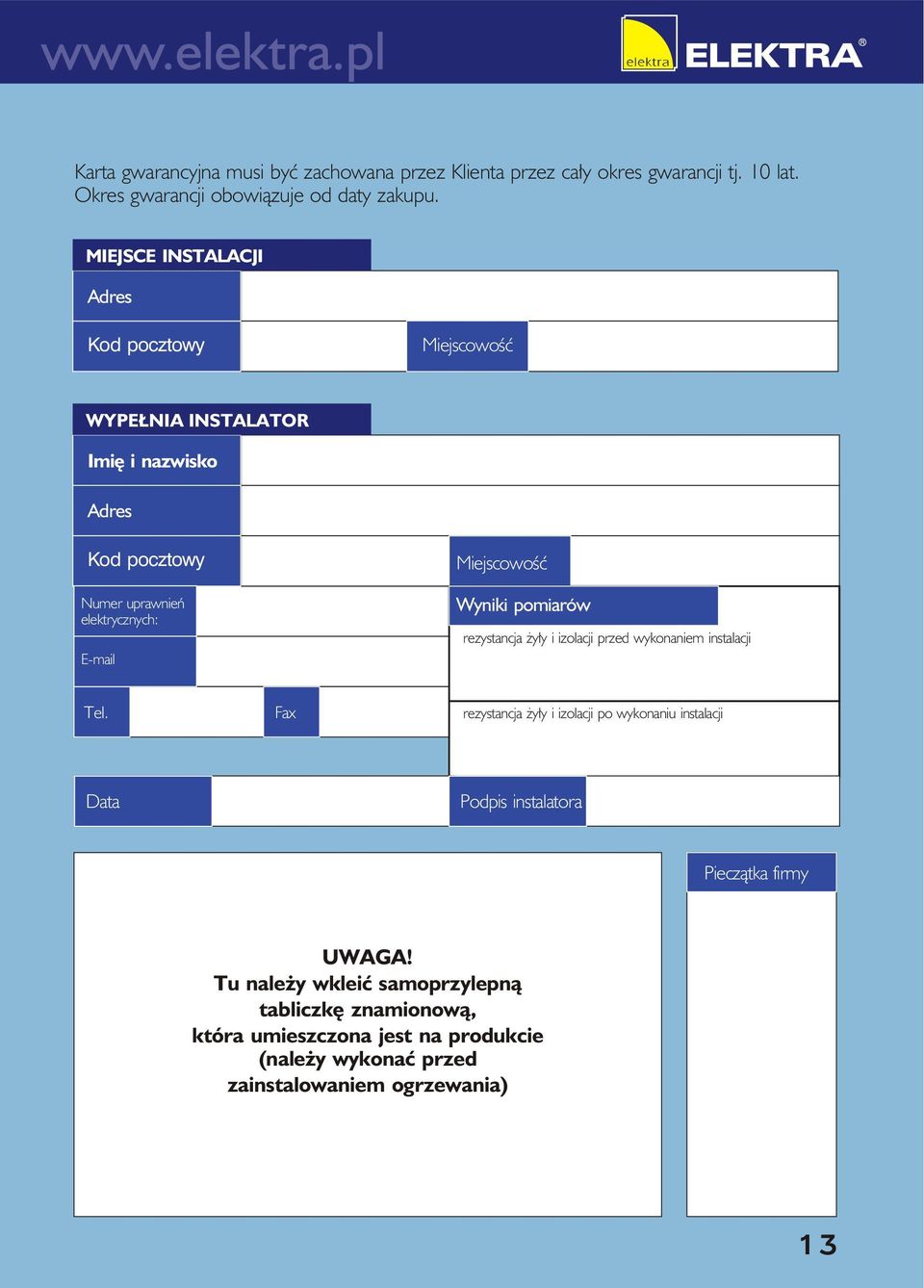

13 Karta gwarancyjna musi być zachowana przez Klienta przez cały okres gwarancji tj. 10 lat. Okres gwarancji obowiązuje od daty zakupu. MIEJSCE INSTALACJI Adres Kod pocztowy Miejscowość WYPEŁNIA INSTALATOR Imię i nazwisko Adres Kod pocztowy Numer uprawnień elektrycznych: Miejscowość Wyniki pomiarów rezystancja żyły i izolacji przed wykonaniem instalacji Tel. Fax rezystancja żyły i izolacji po wykonaniu instalacji Data Podpis instalatora Pieczątka firmy UWAGA! Tu należy wkleić samoprzylepną tabliczkę znamionową, która umieszczona jest na produkcie (należy wykonać przed zainstalowaniem ogrzewania) 13

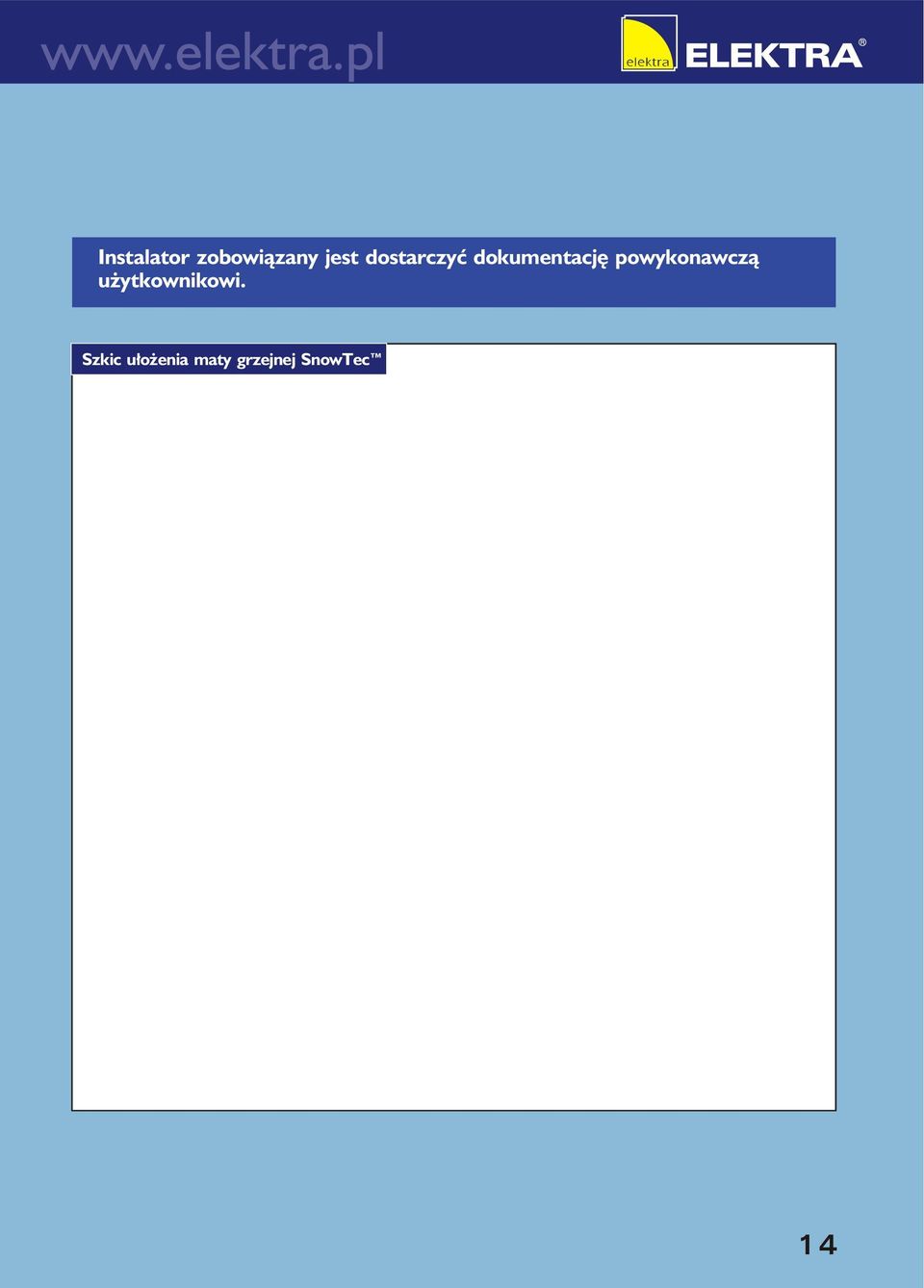

14 Instalator zobowiązany jest dostarczyć dokumentację powykonawczą użytkownikowi. Szkic ułożenia maty grzejnej SnowTec 14
