1 1 PRAKTYCZNE METODY OBLICZENIOWE PRZYKŁAD NA PODSTAWIE REALNEJ KONSTRUKCJI WPROWADZANEJ DO PROGRAMU AUTODESK ROBOT STRUCTURAL ANALYSIS

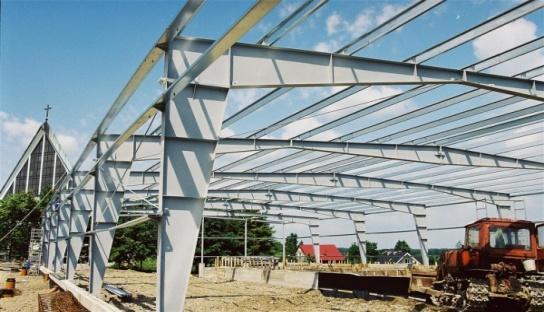

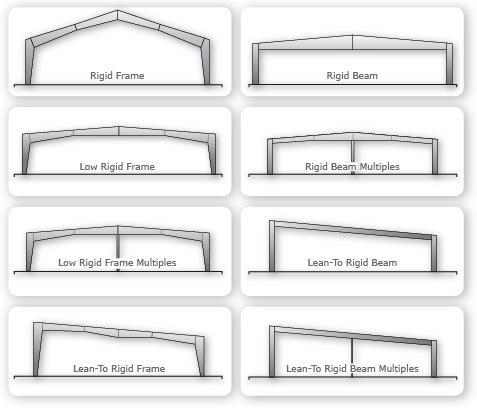

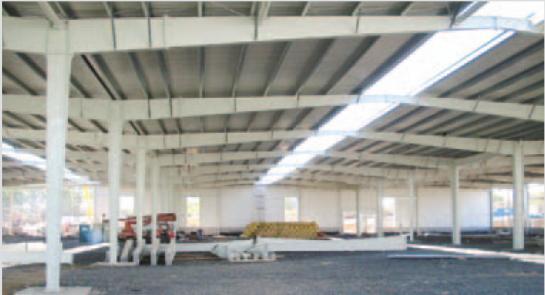

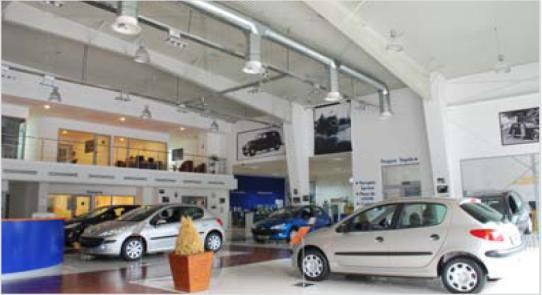

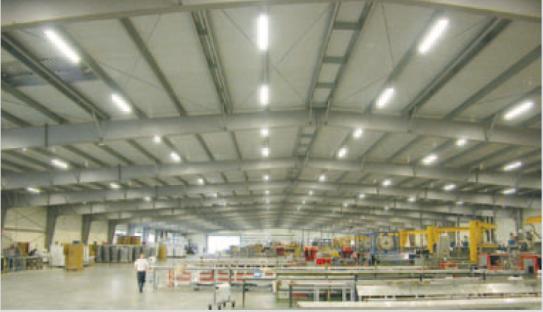

2 Budynki halowe przegląd wybranych ustrojów konstrukcyjnych 2
3 Geometria budynku hali przyjętego do obliczeń Słupy HKS300-4, Rygle dachowe (h słup =430 mm, h kal = 900 mm, t w =20 mm), b f =300 mm, t f =12 mm, Płatwie Z240. 3
4 WPROWADZENIE C Z Ę Ś Ć 1 GEOMETRIA MODELU I ANALIZA STATYCZNA WYBRANYCH ELEMENTÓW KONSTRUKCYJNYCH 4
5 OSIE KONSTRUKCYJNE 5
6 TWORZENIE PRĘTÓW I NADAWNIE IM CHARAKTERYSTYK RYGIEL RAMY - BLACHOWNICA OPERACJĘ POWTARZAMY DLA: - SŁUPÓW NP. HKS 340/4 - STĘŻENIA KALENICOWEGO NP. HEA 200 6
7 TWORZENIE MODELU TWORZYMY MODEL PRZESTRZENNY PRZY WYKORZYSTANIU WPROWADZONYCH PRZEKROJÓW PRĘTÓW, ŁĄCZĄC CHARAKTERYSTYCZNE PUNKTY SIATKI GEOMETRYCZNEJ 7
8 TWORZENIE MODELU TWORZYMY MODEL PRZESTRZENNY PRZY WYKORZYSTANIU WPROWADZONYCH PRZEKROJÓW PRĘTÓW, ŁĄCZĄC CHARAKTERYSTYCZNE PUNKTY SIATKI GEOMETRYCZNEJ 8
9 MODEL GŁÓWNY USTRÓJ NOŚNY 9
10 MODEL GŁÓWNY USTRÓJ NOŚNY 1 0
11 MODELOWANIE W ZALEŻNOŚCI OD UKŁADU KONSTRUKCYJNEGO WPROWADZAMY DODATKOWO: - PŁATWIE DACHOWE - RYGLE ŚCIENNE - STĘŻENIA POŁACIOWE PODŁUŻNE I POPRZECZNE - STĘŻENIA ŚCIENNE 1 1
12 MODELOWANIE - STĘŻENIA 12
13 MODELOWANIE - PODPORY 13
14 MODELOWANIE DEFINICJA OBCIĄŻEŃ STATYCZNYCH 14

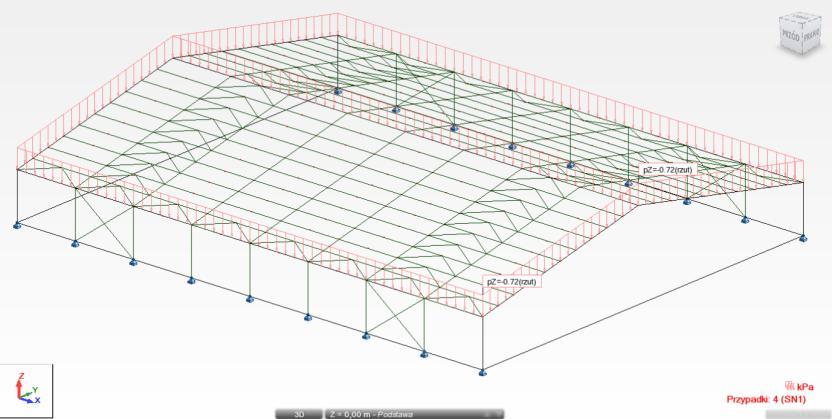

15 MODELOWANIE DEFINICJA OBCIĄŻEŃ STATYCZNYCH I KOMBINACJI (1) (2) (3) (4) Przypadki obciążeń: - (1) ciężar własny, - (2) obciążenie stałe (obudowa hali), - (3) obciążenie wiatrem, - (4) obciążenie śniegiem. Nazwa Natura kombinacji Definicja KOMB1 SGN (1+2)*1.10+3*1.30+4*1.50 KOMB2 SGN (1+2)*1.10+3*1.30 KOMB3 SGN (1+2)*1.10+4*1.50 KOMB4 SGU ( )*
16 SIŁY WEWNĘTRZNE 1 6
17 SIŁY WEWNĘTRZNE INTERPRETACJA 1 7
18 SIŁY WEWNĘTRZNE REZULTATY FX (kn) FY (kn) FZ (kn) MX (knm) MY (knm) MZ (knm) MAX 152,72 7,57 131,46 0,45 520,51 16,18 Pręt Węzeł Przypadek KOMB1 KOMB1 KOMB1 KOMB1 KOMB1 KOMB1 MIN -11,56-7,57-129,21-0,45-520,51-16,18 Pręt Węzeł Przypadek KOMB1 KOMB1 KOMB1 KOMB1 KOMB1 KOMB1 1 8
19 WPROWADZENIE C Z Ę Ś Ć 2 ROZWIĄZANIE ZAGADNIENIA WŁASNEGO I ANALIZA SPEKTRALNA 1 9
20 WPROWADZENIE NA PODSTAWIE INSTRUKCJI PROGRAMU ARSA ANALIZA MODALNA TEN TYP ANALIZY POZWALA NA WYZNACZENIE CZĘSTOŚCI DRGAŃ WŁASNYCH I FORM DRGAŃ WŁASNYCH KONSTRUKCJI. REZULTATY MOŻNA ANALIZOWAĆ W FORMIE TABELARYCZNEJ LUB GRAFICZNEJ. PROGRAM WYLICZA TAKŻE PROCENTOWY UDZIAŁ MAS DRGAJĄCYCH W CAŁKOWITEJ MASIE KONSTRUKCJI. ANALIZA SPEKTRALNA W TYM PRZYPADKU KONSTRUKCJA OBCIĄŻANA JEST WSKUTEK WYMUSZENIA PRZYŁOŻONEGO DO NIEJ W FORMIE DEFINIOWANEGO PRZEZ UŻYTKOWNIKA SPEKTRUM (PRZEMIESZCZENIOWEGO, PRĘDKOŚCIOWEGO, PRZYSPIESZENIOWEGO). DLA KONSTRUKCJI OBLICZANE JEST TZW. SPEKTRUM ODPOWIEDZI. DLA KAŻDEJ ANALIZOWANEJ FORMY DRGAŃ WŁASNYCH WYZNACZANE SĄ MAKSYMALNE SIŁY, PRZEMIESZCZENIA I REAKCJE. 2 0
21 ZAŁOŻENIA OBLICZENIOWE ZAŁOŻENIA DO OBLICZEŃ: W PRZYKŁADZIE PRZEDSTAWIONO OBLICZENIA DLA PROJEKTOWEGO PRZYSPIESZENIA a P =1,0 m/s 2 2 1
22 DEFINICJA PRZYPADKÓW ANALIZY DYNAMICZNEJ ZAGADNIENIE WŁASNE ANALIZA -> RODZAJE ANALIZY 2 2
23 PARAMETRY ANALIZY MODALNEJ 2 3
24 REZULTATY FORMA GRAFICZNA 2 4
25 REZULTATY FORMA TABELARYCZNA 2 5
26 REZULTATY 4 PIERWSZE POSTACIE DRGAŃ Postać 1 Częstość = 1,12 Hz Okres = 0,89 sek Postać 2 Częstość = 1,57 Hz Okres = 0,64 sek Postać 3 Częstość 1,72 Hz Okres = 0,58 sek Postać 4 Częstość = 1,96 Hz Okres = 0,51 sek 2 6
27 ANALIZA SPEKTRALNA - DEFINICJA ANALIZA -> RODZAJE ANALIZY 2 7
28 ANALIZA SPEKTRALNA DEFINIOWANIE SPEKTRUM ODPOWIEDZI WG WYTYCZNYCH 2 8
29 ANALIZA SPEKTRALNA - DEFINIOWANIE SPEKTRUM ODPOWIEDZI CD. 2 9
30 ANALIZA SPEKTRALNA DEFINIOWANIE SPEKTRUM ODPOWIEDZI CD. 3 0
31 ANALIZA SPEKTRALNA DEFINIOWANIE NIESPRĘŻYSTEGO SPEKTRUM ODPOWIEDZI 3 1
32 ANALIZA SPEKTRALNA WARTOŚCI SIŁ WEWNĘTRZNYCH (WYBRANE PRZYPADKI) 3 2
33 ANALIZA SPEKTRALNA WARTOŚCI SIŁ WEWNĘTRZNYCH (WYBRANE PRZYPADKI) FX (kn) FY (kn) FZ (kn) MX (knm) MY (knm) MZ (knm) MAX 34,7 4,21 9,25 0,09 0 6,66 Pręt Węzeł MIN 0,09 0,03 0, ,01 0 Pręt Węzeł
34 MY FZ MIN FX MY FZ MAX FX ANALIZA SPEKTRALNA PORÓWNANIE WARTOŚCI SIŁ WEWNĘTRZNYCH Spektrum Spektrum Spektrum Spektrum Spektrum Spektrum WIATR grunt A grunt B grunt C grunt A grunt B grunt C (ξ=2,2%) (ξ=2,2%) (ξ=2,2%) (q=1,5) (q=1,5) (q=1,5) -25,00 13,24 16,56 24,83 7,49 9,37 14,05 8,08 6,28 7,85 11,77 3,55 4,44 6,66 91,45-3,75-4,69-7,03-2,12-2,65-3,98-25,31 2,59 3,23 4,85 1,46 1,83 2,74-26,47 0,72 0,90 1,35 0,41 0,51 0,76-68,22-54,17-67,71-101,57-30,64-38,30-57,45 3 4
