1 PREZENTACJA KOTŁÓW Super Exclusive Green r. 1

2 MODELE DWUFUNKCYJNY + SUPER EXCLUSIVE GREEN 26 esi JEDNOFUNKCYJNY SUPER EXCLUSIVE GREEN 26 S esi 2

3 DANE TECHNICZNE 26 esi 26 S esi Max. moc kotła ( ) kw 25,3 25,3 Max. moc kotła ( ) kw 26,8 26,8 Min. moc kotła ( ) kw 7,3 7,3 Min. moc kotła ( ) kw 8,1 8,1 Zasilanie V-Hz Stopień zabezpieczenia IP FUNKCJA CO X4D X4D Max. ciśnienie temp. wody bar- C Zakres regulacji temp. C Naczynie wzbiorcze l FUNKCJA CWU Zakres regulacji temp. C Wydatek cwu przy t t 35 C C 10,4 WYMIARY KOTŁA Wysokość Szerokość Głębokość mm mm mm Waga kotła a kg

4 SPRAWNOŚĆ PRZY PARAMETRZE dla Pn max 96,2% - dla 30% Pn 99,9% PRZY PARAMETRZE dla Pn max 102,8% - dla 30% Pn 107,2% 4

5 26 esi 1 Zawór opróżniania co 2 Zawór bezpieczeństwa 3 Wymiennik cwu 4 Napęd zaworu trójdrogowego 5 Syfon kondensatu 6 Pompa 7 Czujnik NTC2 - powrót co 8 Zawór gazowy 9 Przewód sterujący zaworem gazowym 10 Czujnik NTC1 zasilanie co 11 Odpowietrznik 12 Miejsce umieszczenia sondy analizy spalin 13 Naczynie wzbiorcze 14 Elektroda 15 Wymiennik główny 16 Presostat kondensatu 17 Wentylator 18 Przewód łączący syfon z presostatem kondensatu 19 Moduł elektroniczny 20 Regulator ( kryza ) cwu 21 Czujnik NTC3 - cwu 5

6 26S esi 1 Zawór opróżniania co 2 Zawór bezpieczeństwa 3 Napęd zaworu trójdrogowego 4 Syfon kondensatu 5 Pompa 6 Czujnik NTC2 - powrót co 7 Zawór gazowy 8 Przewód sterujący zaworem gazowym 9 Czujnik NTC1 - zasilanie CO 10 Odpowietrznik 11 Miejsce umieszczenia sondy analizy spalin 12 Naczynie wzbiorcze 13 Elektroda 14 Wymiennik główny 15 Presostat kondensatu 16 Wentylator 17 Przewód łączący syfon z presostatem kondensatu 18 Moduł elektroniczny 6

7 MODUŁY ELEKTRONICZNE Moduł wyświetlacza Moduł przyłączeniowy Moduł główny 7

8 TRANSFORMATOR Transformator znajduje się poza modułem głównym 8

9 GRUPA HYDRAULICZNA 26 esi Sonda NTC(3) cwu 2.Napęd zaworu trójdrogowego 3.Zawór bezpieczeństwa 4.Wymiennik cwu 40kW 5.Kryza cwu 10l 6.Filtr 7.Króciec opróżniania co 8.Zawór napełniania 9.By-pass co

10 GRUPA HYDRAULICZNA 26 S esi 1.Napęd zaworu trójdrogowego 2.Zawór bezpieczeństwa 3.Króciec opróżniania co

11 PRESOSTAT KONDENSATU Blokuje kocioł w przypadku utrudnionego odpływu kondensatu 11

12 SYFON KONDENSATU Syfon kondensatu zabezpiecza pomieszczenie przed wydostawaniem się spalin. Pływak W sytuacji, gdy syfon napełniony jest kondensatem pływak unosi się, spaliny nie mogą dostać się do pomieszczenia poprzez ciecz. W przypadku braku cieczy, pływak opada i blokuje wypływ spalin. 12

13 ZESPÓŁ SPALANIA Modulowana kontrola stosunku powietrze/gaz. Elektroniczny zapłon i jonizacyjna kontrola obecności płomienia kontrolowana mikroprocesorem. Jedna elektroda. Stabilizator ciśnienia gazu wewnątrz zaworu gazowego. Zasilanie gazu sterowane proporcjonalnie w funkcji powietrza. Zawór gazowy z podwójną cewką 13

14 WYMIENNIK GŁÓWNY Wymiennik główny wykonany ze specjalnego stopu aluminium, gwarantuje optymalną wymianę ciepła przy niskich temperaturach. 14

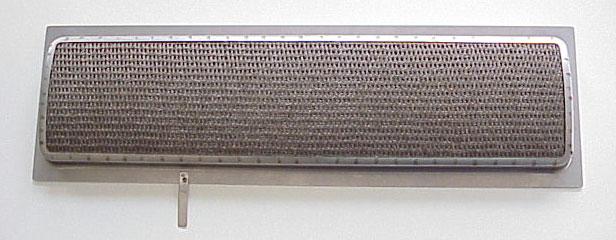

15 PALNIK Palnik wykonany jest ze specjalnego stopu odpornego na działanie wysokich temperatur. 15

16 ELEKTRODA Kocioł wyposażony jest tylko w jedną elektrodę Czas podawania iskry 5 sek. Kocioł powtarza próbę odpalenia się 5-cio krotnie przed zablokowaniem się. 16

17 WENTYLATOR Niskonapięciowy, bezszczotkowy wentylator z wbudowanym modułem elektronicznym kontrolującym jego prędkość 17

18 MODULACJA POWIETRZE-GAZ Wentylator wytwarza ciśnienie niezbędne do otwarcia zaworu gazowego. Ciśnienie gazu na palniku bezpośrednio związane jest z ciśnieniem powietrza, a więc również z prędkością wentylatora. Rośnie prędkość wentylatora, rośnie ilość powietrza, rośnie ciśnienie gazu na palniku. 18

19 SCHEMAT HYDRAULICZNY 26 esi 19

20 SCHEMAT HYDRAULICZNY 26 S esi 20

21 SPALANIE Palnik NTC 1 Zasilanie CO NTC 2 powrót CO Dysza NTC 3 Zimna woda zasilanie Wentylator o zmiennej prędkości dostosowujący ilość powietrza do aktualnego zapotrzebowania Syfon zbioru kondensatu Wymiennik CWU Zawór trójdrogowy CO powrót - zasilanie 21

22 DIODA CWU TCWU regulacja Funkcja CWU włączona Funkcja Wybór opcji pracy PANEL STEROWANIA OFF ON Dioda dwukolorowa AWARIA DIODA CO Tco regulacja Funkcja CO włączona Przycisk dwufunkcyjny 1) Wybór funkcji CWU 2) Wybór parametrów Hydrometr RESET Przycisk dwufunkcyjny (MEMO) 1) Wybór funkcji CO 2) Przycisk zapisu 22

23 2 Aktualnie ustawiona temperatura (np.: c85) FUNKCJE UŻYTKOWNIKA Wybór temperatury CO 2 Zielona dioda CO błyska 3 Zmieniona temperatura wyświetlona By zmodyfikować nastawę temperatury 0 c Przycisk zachowania wartości 1 Wybierz funkcję CO 23

24 2 Na wyświetlaczu aktualnie ustawiona temperatura (np.: d55) FUNKCJE UŻYTKOWNIKA Wybór temperatury CWU 2 Zielona dioda CWU błyska 1 Wybierz funkcje CWU By zmodyfikować wartość temperatury 3 0 d Na wyświetlaczu zmieniona wartość (np.:d50) 4 Przycisk zachowania ustawień 24

25 1234 Funkcja STAND-BY PARAMETRY MONITOR KOMUNIKACJA WENTYLATOR AWARIA KOD SERWISOWY BLOKADA Opis Stan pracy kotła/temperatura Ustawianie parametrów Zmierzone wartości Komunikacja z modułem elektr. Prędkość obrotowa wentylatora Dane o błędach Wprowadzanie kodu serwisowego Blokada kotła Wyświetlacz STBY PARA INFO COMM FAN ERR COD 25

26 WYŚWIETLACZ 0 80 PARA INFO AUTOMATYCZNIE 0 80 Stby BEZ KODU SERWISOWEGO Z KODEM SERWISOWYM ERR FAN COMM 26

27 STBY 1- Funkcja Standby - zostanie uruchomiona po włączeniu oraz po resecie kotła. Jeśli żaden przycisk nie będzie używany przez 20 minut funkcja Standby przełączy się automatycznie. Jeśli jeden lub więcej parametrów były zmieniane zostaną automatycznie zapamiętane. Pierwsza liczba pokazuje fazę pracy, w której aktualnie kocioł się znajduje. Kolejne pola wyświetlacza wskazują temperaturę zasilania Oczekiwanie 1 Przewietrzanie 2 Zapłon 3 Obecność płomienia w funkcji CO 4 Obecność płomienia w funkcji CWU 6 Palnik OFF (żadana wartość temp. osiągnięta) 7 Postcyrkulacja pompy w funkcji CO 8 Postcyrkulacja pompy w funkcji CWU 9 Wyłączenie palnika (zadziałanie zabezpieczenia) G Włączony palnik dla utrzymania temperatury kotła H Funkcja kominiarza (maksimum) L Funkcja kominiarza (minimum) A Przesterowanie zaworu trójdrogowego) t Palnik włączony (ręczne ustawianie prędkości wentylatora) 27

28 PARA 2-Funkcja parametry w tej funkcji możliwa jest zmiana ustawień modułu elektronicznego. Zmieniany parametr wybierany jest przyciskiem s i zmieniany + lub -. Zmieniony parametr zostaje zapamiętany poprzez wciśnięcie przycisku M. Nowa wartość zmienionego parametru będzie aktywna po powrocie do pola standby. Pierwsze 4 parametry wyświetlane są bezpośrednio z numerem parametru na 1 polu wyświetlacza i jego wartością na kolejnych polach wyświetlacza np i są one dostępne dla użytkownika. Po wprowadzeniu kodu serwisowego, są pokazywane kolejne parametry

29 FUNKCJA PARAMETRY 0080 PARA INFO Automatycznie Stby S S 1 =Temp. CWU / Temp. zasobnika 40 C <T CWU <65 C 20 C <TZASOB. <70 C = CWU 00 =OFF 01 =ON S S = CO 00 =OFF 01 =ON 4 = temperatura CO (NTC 1) T w systemie wysokotemp. (20, 90 C) T w systemie niskotemp. (20, 45 C) 29

30 INFO 3- Funkcja Monitor w tej funkcji otrzymujemy informację na temat zmierzonych wartości temperatur. Pierwsza liczba wskazuje mierzoną temperaturę a kolejne jej wartość Temperatura zasilania co 2 Temperatura powrotu co 3 Temperatura cwu 4 Temperatura zewnętrzna 5 Temperatura spalin 6 Żądane wartości co/cwu 7 Przyrost temp. zasilania co 8 Przyrost temp. powrotu co 9 Przyrost temp. cwu A temperatura drugiego obiegu co 30

31 FUNKCJA MONITOR 0080 PARA INFO 1. Temp. zasilania co T1- NTC1 2. Temp. powrotu co T2- NTC2 3. Temp. cwu T3- NTC3 4 Temp. Zewnętrzna T4- NTC4 5. Temp. spalin T5- NTC5 6. Żądane wartości - z NTC1 temp. T1 (jeśli funkcja CO) -z NTC3 temp. T3 (jeśli funkcja CWU) 7. Szybkość wzrostu temp. zasilania co w C/sek. 8. Szybkość wzrostu temp. powrotu co w C/sek. 9. Szybkość wzrostu temp. cwu w C/sek. A. Temperatura drugiego obiegu grzewczego T6 S

32 7- KOD SERWISOWY Funkcja ta jest dostępna tylko poprzez funkcję STANDBY. Jeśli przyciski s i mode zostaną wciśnięte razem na 2 sek., wówczas na wyświetlaczu pojawia się napis CODE. Następnie wciśnij s na wyświetlaczu pojawi się np. C 40. Na pierwszym miejscu wyświetlacza ukazuje się C. Kod wyświetlany jest na dalszych 2 miejscach. Podczas aktywacji funkcji, wyświetlane są kody przypadkowo wybrane. Przyciskami + lub należy wprowadzić kod serwisowy 05 i zatwierdzić przyciskiem M. STANDBY s + mode mode C 40 CODE S 32

33 COMM 4- KOMUNIKACJA Funkcja ta umożliwia sprawdzenie dwustronnej komunikacji i działania pomiędzy kotłem a podłączonym programatorem pogodowym. Funkcja ta dostępna jest tylko po wprowadzeniu kodu serwisowego Brak komunikacji Miganie Jednostronna ze strony kotła. komunikacja Prawidłowy stan komunikacji dwustronnej 33

34 FUNKCJA KOMUNIKACJA 0 80 PARA INFO KOD SERWISOWY ERR FAN COMM S REC / REC ok Kocioł Kocioł REC REC ok ok Kocioł Kocioł

35 FAN 5- Wentylator Wskazuję aktualną prędkość obrotową wentylatora Prędkość jest uaktualniana co 0,3 s. Dostępna po wprowadzeniu kodu serwisowego 35

36 WENTYLATOR 0 80 PARA INFO KOD SERWISOWY ERR FAN CONN S

37 8- BLOKADA Funkcja blokada jest automatycznie aktywowana po zaistnieniu błędu. Kocioł wyłącza się i podejmie pracę automatycznie po przywróceniu warunków bezpieczeństwa. Wyświetlacz pokazuje : b XX gdzie b blokada -XX kod blokady np.18 na przemian z temperaturą zasilania poprzedzoną cyfrą 9 ( 9 XX ) b

38 BLOKADY BEZPIECZEŃSTWA b 18 b 19 b 24 b 25 temperatura zasilania CO zbyt wysoka T1>95 0 ; palnik załączy się automatycznie kiedy T1 < 94 0 C temperatura powrotu zbyt wysoka T2 > 95 0 ; palnik załączy się automatycznie kiedy T2 < 94 0 C czujniki zasilania i powrotu CO odwrócone (T2 T1 > 10 0 C po 75 sekundach) brak wody (przyrost temperatury zasilania zbyt wysoki dt1/dt); po 10 minutach palnik zapal i się automatycznie, jeżeli blokada bezpieczeństwa powtórzy się 5 razy kocioł wejdzie w blokadę całkowitą Sprawdzić ewentualne odwrócenie okablowania czujników NTC1 i NTC2. Wcisnąć przycisk RESET. b 26 zatkanie wydalania syfonu Sprawdzić ewentualne wydalania kondensatu zatkanie rurki Wcisnąć przycisk RESET przy powtarzających się blokadach należy sprawdzić presostat kondensatu oraz odpowiednie okablowanie. b 28 wentylator nie działa, brak sygnału ilości obrotów b 29 wentylator się nie wyłącza, sygnał ilości obrotów nie schodzi do zera b 30 Brak cyrkulacji (różnica T1 T2 między zasilaniem a powrotem zbyt duża); po 150 sekundach palnik zapali się automatycznie, jeżeli blokada bezpieczeństwa powtórzy się 20 razy kocioł wejdzie w blokadę całkowitą b 65 niedostateczna prędkość wentylatora 38

39 ERR 6- AWARIA W tej funkcji wskazany jest ostatni błąd. Funkcja dostępna po wprowadzeniu kodu serwisowego. Pierwsza pozycja na wyświetlaczu wskazuje kolejny krok a następne miejsca parametry błędu 1 Blokada kotła 2 Stan pracy kotła 3 Temperatura zasilaniat1 4 Temperatura powrotut2 5 Temperatura CWU T3 6 Temperatura zewnętrzna T

40 AWARIA 0080 PARA INFO KOD SERWISOWY ERR FAN CONN S Blokada kotła 2 Stan pracy kotła 3 Temperatura zasilaniat1 4 Temperatura powrotut2 5 Temperatura CWU T3 6 Temperatura zewnętrzna T4 40

41 BLOKADY CAŁKOWITE E 00 E 02 E 03 E 04 E 05 E 06 E 07 Brak sygnału prądu jonizacyjnego (pod koniec fazy zapłonu jest odczytany brak płomienia) Brak płomienia Awaria wewnętrzna modułu Blokada ciągła ogólna (po odłączeniu od kotła napięcia nie jest możliwe zapamiętanie typu błędu i jest sygnalizowana blokada ciągła ogólna) Awaria wewnętrzna modułu Awaria wewnętrzna modułu Awaria wewnętrzna modułu Sprawdzić czy jest otwarty zawór gazu i wcisnąć RESET. Przy powtarzających się blokadach należy sprawdzić system zapłonu i jonizacji (zawór gazowy i elektroda) Wcisnąć przycisk RESET. Przy powtarzających się blokadach należy sprawdzić zawór gazowy i odpowiednie okablowanie. E 11 Błąd odczytu/zapisu w EEPROM E 12 Termostat graniczny niskiej temperatury Sprawdzić czy temperatura SET c.o. jest odpowiednia do instalacji niskiej temperatury i wcisnąć przycisk RESET. Przy powtarzających się blokadach należy sprawdzić parametry termoregulacji. E 13 Awaria wewnętrzna modułu E 14 Awaria wewnętrzna modułu E 15 Awaria wewnętrzna modułu E 16 Awaria wewnętrzna modułu E 17 Awaria wewnętrzna modułu E 18 Temperatura zasilania zbyt wysoka (T1 > C) E 19 Temperatura powrotu zbyt wysoka (T2 > C) Wcisnąć przycisk RESET. Przy powtarzających się blokadach należy sprawdzić czujniki NTC1 i NTC2 i parametry funkcjonowania. 41

42 E 25 Brak wody (dt1/dt zbyt wysoki) Sprawdzić ciśnienie w instalacji: - jeżeli jest poniżej 1 bar, doprowadzić do poprawnej wartości (miedzy 1 a 1,5 bar) przy pomocy zaworu napełniania. - Wcisnąć przycisk RESET. - Jeżeli kocioł nie podejmie normalnej pracy sprawdzić zawór odpowietrzania i działanie pompy. E 28 E 29 E 30 Wentylator nie działa, brak sygnału ilości obrotów Wentylator się nie wyłącza, sygnał ilości obrotów nie schodzi do 0 Brak cyrkulacji (różnica T0 miedzy zasilaniem a powrotem zbyt duża) Wcisnąć przycisk RESET. Przy powtarzających się blokadach należy sprawdzić wentylator i odpowiednie okablowanie. Wcisnąć przycisk RESET. Przy powtarzających się blokadach należy sprawdzić pompę i ciśnienie w instalacji. E 31 NTC1 w zwarciu Wcisnąć przycisk RESET. E 32 NTC2 w zwarciu Przy powtarzających się blokadach należy sprawdzić czujniki i ich E 33 NTC3 w zwarciu okablowanie. E 36 NTC1 otwarty E 37 NTC2 otwarty E 38 NTC3 otwarty E 44 Awaria wewnętrzna modułu Wcisnąć przycisk RESET. Przy powtarzających się blokadach należy sprawdzić zawór gazowy i odpowiednie okablowanie. E 60 Błąd w odczycie parametrów Wcisnąć przycisk RESET. Przy powtarzających się blokadach należy zaprogramować ponownie parametry. E 65 Niedostateczna prędkość wentylatora Wcisnąć przycisk RESET. Przy powtarzających się blokadach należy sprawdzić wentylator i odpowiednie okablowanie.! Po blokadzie całkowitej i pokazaniu się kodu awarii, odczekać minimum 10 sekund przed przywróceniem pracy kotła. Dla wszystkich innych kodów awarii E XX, Przy powtarzających się blokadach należy wymienić moduł elektroniczny. 42

43 Opis parametrów i ich wartości Numer parametru Par. 1: Par. 2: Par. 3: Opis parametru Minimum Maksimum Ust. fabryczne T3 set c.w.u. 40 O C 65 O C (Ustawienie temperatury c.w.u.)* (20 O C)* (70 O C)* Funkcja c.w.u. 00 = off Pozwala włączyć lub wyłączyć c.w.u. i ustawia pracę ciągłą pompy Funkcja c.o. Pozwala włączyć lub wyłączyć c.o. i ustawia prace ciągłą pompy 01 = on 02 = off +pompa wł. 03 = on +pompa wł. 00 = off 01 = on 02 = off +pompa wł. 03 = on +pompa wł. Par. 4: Par. 5: Par. 6: Par. 7: Par. 8: T1 max. c.o. Maks. temperatura zasilania w związku z minimalną temp. zewnętrzną (Par 6) T1 min. c.o. Min. temperatura zasilania w związku z maksymalną temp. zewnętrzną (Par7) T4 minimalna Minimalna temperatura zewnętrzna (daje maksymalną T1) T4 maksymalna Maksymalna temperatura zewnętrzna (daje minimalną T1) T4 antyzamarzaniowy Pozwala na ustawienie funkcji antyzamarzaniowej z temperaturą zewnętrzną 20 0 C 5 0 C C 15 0 C C 90 C 60 0 C 10 0 C 25 0 C 10 0 C 20 0 C C 20 0 C -1 0 C *- wartości dotyczące kotła Super Exclusive Green 26 S esi (jednofunkcyjny z zaworem trójdrogowym) PARAMETRY UŻYTKOWNIKA 43

44 Par. 9: Korekta T4-5 0 C 5 0 C 0 0 C Pozwala na regulację sondy zewnętrznej T blokada 0 = off Temperatura minimalna funkcjonowania poniżej Par. 10: której, pracuje tylko pompa. Nie modyfikuje spadku krzywej klimatycznej jak par C 60 0 C 20 o C Czas Booster 0 = brak Booster Jeżeli czas = 0, booster nie jest aktywny.w przeciwnym razie co kilka minut temperatura Par. 11: zasilania jest podwyższana o 10 0 C (aż do maksimum T1 max. c.o.) w celu szybszego 1 minuta 30 minut 0 ogrzania pomieszczenia. Działa tylko jeżeli wejście zapotrzebowania na grzanie ustawione jest jako termostat środowiskowy Par. 12: Par. 13 Par. 14: Temperatura oczekiwania nocnego Powoduje redukcję temperatury nocnej. Działa tylko jeżeli wejście zapotrzebowania na grzanie jest ustawione jako programator dobowogodzinowy (par. 34) Max. prędkość wentylatora c.o. (obr/min x 100) Ustawia maksymalną prędkość wentylatora w c.o. Max. prędkość wentylatora c.o. (ilość) Np. w celu ustawienia prędkości 4550 obr/min, ustawia parametr 13 = 45 i parametr 14 = C C 55* C Par. 15: Max. prędkość wentylatora c.w.u. (obr/min x 100) *- wartości dotyczące kotła Super Exclusive Green 26 S esi (jednofunkcyjny z zaworem trójdrogowym)

45 Par. 16: Max. prędkość wentylatora c.w.u. (ilość) Minimalna prędkość wentylatora (obr/min x 100) Par. 17: Ustawia minimalną prędkość wentylatora zarówno w c.o. jak i c.w.u. Par. 18: Minimalna prędkość wentylatora (ilość) Prędkość wentylatora zapłonu (setki) 44 (GZ-50) Par. 19: Ustawia prędkość wentylatora podczas 5 55 zapłonu 30 (GPL) Postcyrkulacja c.o. 00 = 10 sek. Par. 20: Ustawia czas post cyrkulacji po grzaniu na c.o. (0 = 10 sekund) 01 minuta 99 minut 10 minut Postcyrkulacja c.w.u. Par. 21: Ustawia czas post cyrkulacji po grzaniu na 0 sek. 30 (x 10,2 sek.) 1 (=10,2 sek.) c.w.u. Par. 22: Histereza on w modulacji na c.o. Palnik się zapali kiedy T1<Tset- histereza on 0 0 C 20 0 C 5 0 C Par. 23: Histereza off w modulacji na c.o. 2 0 C 0 0 C 10 0 C Palnik się zgasi kiedy T1<Tset+histereza off (0 0 C)* Par. 24: Histereza on w modulacji na c.w.u. Palnik się zapali kiedy T2<Tset- histereza on -5 0 C 30 0 C -3 0 C Par. 25: Histereza off w modulacji na c.w.u. Palnik się zgasi kiedy T2<Tset+histereza off -5 0 C 30 0 C 5 0 C Histereza on przy zapotrzebowaniu c.w.u C Funkcja zapotrzebowania c.w.u. występuje Par. 26: dzięki NTC3, umiejscowionej na wejściu c.w.u., -5 0 C 30 0 C kiedy T3<Tset-histereza zapotrzebowania on. (16 0 C)* Ten parametr pozwala na ustawienie funkcji grzania wstępnego. *- wartości dotyczące kotła Super Exclusive Green 26 S esi (jednofunkcyjny z zaworem trójdrogowym) 45

46 Histereza off przy zapotrzebowaniu c.w.u C Palnik się wy31czy, kiedy T3>Tset+histereza Par. 27: zapotrzebowania off. Na przykład: jeżeli T set = 50 0 C, par. 26 = 20 0 C i C 30 0 C par. 27 = -2 0 C, temperatura wymiennika c.w.u. będzie utrzymywana miedzy 30 a 48 0 C (-15 o C)* Par. 28: Wyłączenie czasowe c.o. Czas blokady palnika po wyłączeniu na c.o. 0 sek. 30 (x 10,2 sek.) 9 (=91,8 sek.) Par. 29: Wyłączenie czasowe c.w.u. Czas blokady palnika po wyłączeniu na c.w.u. 0 sek. 30 (x 10,2 sek.) 0 sek. Wyłączenie czasowe c.w.u. przy żądaniu c.o. 00 = przechodzi do c.o. W przypadku instalacji niskiej temperatury jest Par. 30: możliwe ustawienie czasu blokady, przed przestawieniem na c.o. po poborze c.w.u. w bez wyłączenia palnika celu zapobieżenia przegrzewaniu instalacji c.o. 1 (x 10,2 sek.) 30 (x 10,2 sek.) 3 (=30,6 sek.) T1-T2 Istnieje możliwość ustawienia maksymalnej Par. 31: różnicy temperatury miedzy zasilaniem a 5 0 C 40 0 C 25 0 C powrotem, powyżej której palnik będzie pracować na minimum Par. 32: Nie używany -1 Nie używany 15 (T plus)* W przypadku zapotrzebowania na Par. 33: grzanie CWU woda w zasobniku jest ogrzewana temperaturą zasilania T1=T3 set + (0 0 C)* (30 0 C)* (15 0 C)* T plus *- wartości dotyczące kotła Super Exclusive Green 26 S esi (jednofunkcyjny z zaworem trójdrogowym) 46

47 Ustawienie wejścia zapotrzebowania c.o. 00 = Term. Środow. Istnieje możliwość ustawienia jeżeli zapotrzebowanie c.o. jest wynikiem zadziałania termostatu środowiskowego lub programatora dobowo-godzinowego. W pierwszym przypadku zamkniecie kontaktu uruchamia palnik a jego Par. 34: otwarcie palnik wyłącza. W drugim przypadku = Prog. Dob-godz. zamknięcie kontaktu uruchamia palnik na temperaturę set obliczoną przez sondę zewnętrzną, a otwarcie kontaktu uruchamia palnik na temperaturę set obliczoną przez sondę zewnętrzną - temperatura oczekiwania nocnego Nie używany 8 Par 35: (02=zasobnik z NTC)* (03)* (Ustawienie zasobnika)* (03-zasobnik z termostatem)* Prędkość wentylatora ręczna -1=off Par. 36: Pozwala na ustawienie ręczne prędkości 100% -1 0% wentylatora. Efekt tylko czasowy. Par. 37 Nie używany 24 Par. 38: Nie używany 0 Par. 39: Nie używany 35 Par. 40: Nie używany 10 Par. 41: Nie używany 20 Cykl minimum/wyłączone 00 = off Par. 42: Jeżeli moc minimalna na c.o. jest większa od zapotrzebowania instalacji, istnieje możliwość włączenia funkcji, która zmienia cyklicznie fazę 01 = on wyłączenia i fazę funkcjonowania na minimum. 0 *- wartości dotyczące kotła Super Exclusive Green 26 S esi (jednofunkcyjny z zaworem trójdrogowym) 47

48 KRZYWA GRZEWCZA Podłączona jest sonda zewnętrzna NTC4 ( T4 ) T4 min T1 min T1 max USTAWIENIA FABRYCZNE -par.4 T1 max : 90 C -par.5 T1 min : 20 C -par.6 T4 min : -15 C -par.7 T4 max : 20 C T4 max ZAKRES REGULACJI -par C -par C -par C -par C 48

49 PODŁĄCZENIE ELEKTRYCZNE 2 IP X4D Odkręć wkręty (1). Odchyl obudowę Odkręć wkręty (2), zdejmij pokrywę połączeń elektrycznych 1 49

50 SCHEMAT PRZYŁĄCZY ELEKTRYCZNYCH 26 esi 50

51 SCHEMAT PRZYŁĄCZY ELEKTRYCZNYCH 26 S esi 51

52 PODŁĄCZENIE ELEKTRYCZNE. M2 L -N L = faza N = zero T = uziemienie 52

53 PODŁĄCZENIE SONDY ZEWNĘTRZNEJ 53

54 TERMOSTAT POKOJOWY ( co ) Termostat pokojowy pracuje na napięciu 24 V prądu stałego Parametr 34 ustawić na wartość 00 54

55 ZEGAR STERUJĄCY ( co ) Zegar pracuje na napięciu 24 V prądu stałego Parametr 34 ustawić na wartość 01 jeżeli jest podłączona sonda zewnętrzna. Parametr 34 ustawić na wartość 00 jeżeli nie jest podłączona sonda zewnętrzna. 55

56 TERMOSTAT POKOJOWY + ZEGAR STERUJĄCY (co ) Termostat pokojowy oraz zegar pracują na napięciu 24 V prądu stałego Parametr 34 ustawić na wartość 00 56

57 OGRZEWANIE PODŁOGOWE Mostek pomiędzy M6.5 a M6.6, gwarantuje temperaturę zasilania CO pomiędzy 20 C a 45 C. Limit temperatury będzie aktywny tylko w przypadku przynajmniej jednorazowego ustawienia temperatury poniżej 45 C. Możliwe jest również podłączenie termostatu bezpieczeństwa, który zatrzyma pracę kotła w przypadku interwencji. Termostat musi być podłączony pomiędzy M7.3 a M

58 ZASOBNIK Z SONDĄ NTC(3) - cwu IDRA 60 Zasobnik z sondą NTC (3) pracuje na napięciu 24V prądu stałego. Parametr 35 ustawiony z wartością 02 58

59 TERMOSTAT ZASOBNIKA ( cwu ) IDRA 100 MARS 120 Termostat zasobnika pracuje na napięciu 24 V prądu stałego. Parametr 35 musi być ustawiony na 03 59

60 TERMOSTAT ZASOBNIKA + ZEGAR STERUJĄCY (cwu) Termostat zasobnika oraz zegar pracują na napięciu 24 V prądu stałego. Parametr 35 musi być ustawiony na 03 60

61 ZASOBNIK Z SONDĄ NTC(3) + ZEGAR STERUJĄCY Zasobnik z sondą NTC(3) pracuje na napięciu 24 V prądu stałego Parametr 35 musi być ustawiony na 02 W obwód należy włączyć opornik 1800 ohm Gniazdo zegara pracuje na 5 V - 1 ma 61

62 PRZEZBRAJANIE Rozmiary dysz: GZ-50-3,8 mm GZ-41,5-6,0 mm GZ-35-6,0 mm PROPAN -2,3 mm 62

63 ZMIANA RODZAJU GAZU 26 esi - 26 S esi Rodzaj gazu GZ50 GZ41.5 GZ35 LPG Numer i średnica dyszy (n - mm) 6-3,8 6-6,0 6-6,0 6-2,3 Obroty wentylatora obr/min - przy mocy maksymalnej przy mocy minimalnej przy zapłonie Parametr 19 poz Wartość CO 2 % - przy mocy maksymalnej 8,85 8,30 8,85 10,0 - przy mocy minimalnej 8,85 8,50 8,85 10,0 UWAGA : Przy zdemontowanej obudowie kotła podane wartości CO2 są o 0,2 % mniejsze. 63

64 REGULACJA ZAWORU GAZOWEGO Podłącz kocioł do zasilania Odkręć gniazdo analizy spalin i umieść w nim czujnik analizatora spalin Ustawianie maksimum Wciśnij i przytrzymaj +, następnie wciśnij MODE Na wyświetlaczu pojawi się H potwierdzając, że wentylator pracuje na maksymalnych obrotach. W celu ustawienia poziomu CO2 dokręcaj śrubę regulacyjną ciśnienia gazu uzyskując zmniejszenie lub odkręcaj uzyskując zwiększenie poziomu CO2 do czasu, aż analizator spalin wskaże właściwą wartość. H 60 64

65 REGULACJA ZAWORU GAZOWEGO Ustawiamie minimum Wsiśnij i przytrzymaj -, następnie wciśnij MODE. Na wyświetlaczu pojawi się L potwierdzając pracę wentylatora na minimalnej prędkości obrotowej. Wkręcając śrubę regulacyjną zwiększamy poziom a wykręcając zmniejszamy poziom CO2 do czasu uzyskania prawidłowej wartości na analizatorze spalin. Zakończenie ustawiania Wciśnij + i - jednocześnie by wyjść z funkcji ustawiania. 65

66 SYSTEM WYDALANIA SPALIN KONCENTRYCZNY Koncentryczny mm 6.45 m Redukcja przy instalowaniu kolana m Redukcja przy instalowaniu kolana 90 1 m 66

67 SYSTEM WYDALANIA SPALIN ROZDZIELONY Rozdzielony mm m Redukcja przy instalowaniu kolana m Redukcja przy instalowaniu kolana 90 1 m 67

68 WISZĄCY ZASOBNIKIOWY PODGRZEWACZ WODY IDRA 60 68

69 DANE TECHNICZNE, SCHEMAT HYDRAULICZNY Materiał zasobnika Stal nierdzewna Pojemność Poj. wężownicy Pow. wężownicy Wydatek max. Moc wężownicy Max.e ciśnienie pracy 55 3, l l m 2 l/m kw bar 69

70 WYPOSAŻENIE DODATKOWE Zasobnik IDRA 60 może dodatkowo być wyposażony w : naczynie wzbiorcze kod kit hydrauliczny (połączeniowy) kod kit termostatu kod Kit termostatu należy zastosować w przypadku podłączenia zasobnika do następujących kotłów: Super Kompakt 12/24 Si Super Exclusive 24 Si Super Exclusive 29 Si Mynute 24Si Mynute 29Si Mynute 21Sesi Kit termostatu oraz schemat podłączenia 70
