Możliwości instalacji:

Transkrypt

1 Skrócony opis instalacji: Instalacja składa się z wiszącego kotła kondensacyjnego ecotec, który zasila instalację grzejnikową lub podłogową oraz zasobnik c.w.u. Pracą poszczególnych urządzeń zarządza sterownik pogodowy calormatic 470 Kocioł wiszący ecotec Obieg grzejnikowy lub podłogowy Zasobnik c.w.u. Możliwości instalacji: Kompletny system Stosując to rozwiązanie mamy do dyspozycji wszystkie najważniejsze elementy do stworzenia kompletnej kotłowni zapewniającej wysoki komfort ogrzewania i ciepłej wody. Programowanie pracy instalacji Pracą instalacji zarządza jeden sterownik calormatic 470. Za jego pomocą możemy ustawić żądaną temperaturę dzienną, nocną i urlopową oraz okresy, w których obowiązywać ma dana temperatura. Sterownik pozwala wybrać również odpowiednią temperaturę ciepłej wody i godziny, w których kocioł będzie kontrolował temperaturę wody w zasobniku. Regulacja pogodowa i pokojowa Sterownik calormatic 470 jest regulatorem pogodowym, ale po umieszczeniu go w pokoju można uzyskać również regulację pokojową. Komfortowe sterowanie i wysoka sprawność kotła Zastosowanie sterownika pogodowego pozwala na automatyczną adaptację temperatury pracy kotła do aktualnych warunków zewnętrznych. Kocioł pracuje z najniższą temperaturą, jaka w danej chwili może zapewnić pokrycie strat cieplnych budynku. schemat instalacji Możliwość zdalnego nadzoru nad instalacją System sterowania instalacją jest przygotowany do zdalnego nadzoru za pomocą systemu vrnetdialog. Umieszczając w pobliżu kotła moduł vrnetdialog możemy zdalnie (za pomocą przyjaznej w obsłudze strony internetowej) dokonać zmiany nastaw poszczególnych parametrów bądź kontroli ich wartości. W przypadku potrzeby wykonania konserwacji lub ewentualnego wystąpienia awarii w instalacji otrzymamy informację za pomocą wiadomości SMS, fax lub . Wysoki komfort c.w.u. Dzięki znacznej powierzchni wężownicy oraz dostępnym pojemnościom, zastosowanie w instalacji pojemnościowego podgrzewacza wody unistor VIH R zapewnia wysoki komfort ciepłej wody.

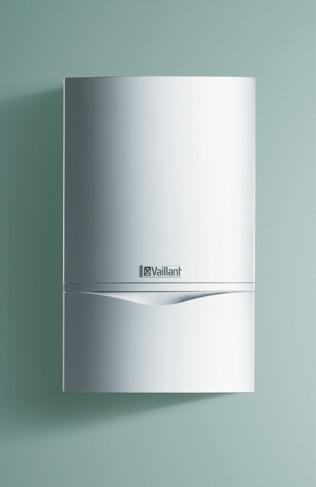

2 Instalację zasila wiszący, jednofunkcyjny kocioł kondensacyjny VC ecotec plus. Istnieje możliwość wyboru modelu kotła o mocy maksymalnej do 18 lub 24. VC ecotec plus w skrócie: Wysoki komfort eksploatacji Dzięki zastosowaniu kompozytowej obudowy wymiennika ciepła oraz specjalnej wykładziny izolacyjnej na ścianach kotła jego praca jest bardzo cicha. Elastyczny montaż Dostępna ilość modeli i szeroki zakres modulacji mocy pozwala z łatwością dobrać odpowiednie urządzenie do instalacji. Dodatkowo małe gabaryty kotła (nawet 72 cm wysokości i 44cm szerokości) ułatwiają montaż w małym pomieszczeniu. Efektywna praca Rozbudowana powierzchnia wymiany ciepła oraz system sterowania zapewniają wysoką sprawność. Dzięki adaptacji temperatury zasilania do zadanej temperatury ciepłej wody jest to możliwe również podczas ładowania zasobnika. Wygodny w uruchomieniu Kocioł ecotec jest wyposażony w szereg funkcji ułatwiających napełnienie, odpowietrzenie i uruchomienie urządzenia. Są one dostępne z panelu sterowania kotła. Możliwość zdalnej kontroli pracy Istnieje możliwość zdalnej kontroli pracy urządzenia za pomocą systemy vrnetdialog. Zapewnia on dostęp do nastaw instalacji z dowolnego miejsca. Informuje również użytkownika o ewentualnych wyłączeniach awaryjnych, np. z powodu przerwy w dostawie gazu. Wysoki poziom bezpieczeństwa Zamknięta komora spalania wyklucza możliwość wypływu spalin do pomieszczenia. Nie ma, zatem niebezpieczeństwa zatrucia użytkowników tlenkiem węgla. Wygodny dostęp do wykonania konserwacji Modułowa budowa kotła zapewnia bardzo dobry dostęp do poszczególnych podzespołów. Ułatwia to wykonanie konserwacji urządzenia. Redukcja wymaganego osprzętu hydraulicznego Bogate wyposażenie sprawia, że montaż kotła nie wymaga stosowania szeregu dodatkowych elementów. Instalacja staje się w ten sposób tańsza i bardziej estetyczna. Kocioł posiada wbudowany: zawór bezpieczeństwa, zawór przełączający, manometr, pompę obiegową, wymiennik ciepła, tłumik hałasu, elektrodę zapłonową i jonizacyjną, zespół gazowy, wentylator, czujnik ciśnienia, czujnik temperatury spalin, panel sterowania z wyświetlaczem, menu serwisowym i diagnostycznym oraz naczynie wzbiorcze (nie dotyczy modelu o mocy 37 kw i większej).

3 Ciepła woda użytkowa w wybranych godzinach jest przygotowywana i magazynowana w pojemnościowym podgrzewaczu wody z serii unistor VIH R. Dostępne pojemności to 115 lub 150. unistor VIH R w skrócie: Energooszczędna eksploatacja Dzięki zastosowaniu skutecznej izolacji straty postojowe zasobników są bardzo niskie wynoszą 1,3 1,4 kwh/ dobę. To oznacza, że w przypadku braku poboru wody koszt utrzymania przez całą dobę wysokiej temperatury zasobnika wynosi około groszy. Łatwo można sprawdzić skuteczność Izolacji, nawet, gdy woda wewnątrz jest gorąca obudowa pozostaje zimna. Wygodny montaż Kompaktowa budowa i niewielkie gabaryty ułatwiają montaż zasobnika zarówno, pod jak i obok kotła. Dzięki temu uzyskujemy estetyczny wygląd instalacji, a wymagana przestrzeń zabudowy jest zredukowana. Dodatkowo w pakietach kotłów z zasobnikami dostarczany jest zestaw montażowy, który pozwala na skrócenie czasu instalacji. Redukcja wymaganego osprzętu Również grupa bezpieczeństwa stosowana do zasobników unistor została wykonana tak, by maksymalnie ułatwić i skrócić montaż instalacji. Posiada ona zintegrowany zawór odcinający, zwrotny i bezpieczeństwa. Jeden element zastępuje trzy, co również skraca czas montażu. Wysoki komfort i wygodna konserwacja Dla uzyskania wysokiego komfortu każdy zasobnik jest wyposażony w dodatkowy króciec umożliwiający podłączenie cyrkulacji ciepłej wody. Uproszczenie czynności konserwacyjnych (na przykład wymiana anody magnezowej) zapewnia zastosowanie króćca spustowego z wbudowanym zaworem. Wysoka wytrzymałość Ciśnienie robocze zasobnika wynosi 10 bar, co zapewnia niezawodną eksploatację nawet w przypadku okresowych skoków ciśnienia w instalacji. Wieloletnią ochronę przed korozją zapewnia natomiast pokrycie zbiornika emalią ceramiczną oraz zastosowanie anody magnezowej. Prosta obsługa Dzięki cyfrowej komunikacji w całym układzie sterowania temperaturę zasobnika możemy w każdej chwili odczytać na wyświetlaczu kotła lub sterownika calormatic 470.

4 Pracą poszczególnych urządzeń zarządza sterownik calormatic 470. calormatic 470 w skrócie: Przyjazna obsługa Wszystkich nastaw dokonuje się tylko za pomocą sterownika calormatic 470. Prosty montaż Podłączenie elementów wykonawczych i czujników temperatury jest bardzo łatwe. Dodatkowo sterownik z kotłem łączy się za pomocą przewodu dwużyłowego. Ułatwia to wykonanie połączenia, eliminuje pomyłkę i pozwala wykorzystać na przykład przewody od dawnego termostatu pokojowego przy modernizacji instalacji grzewczej. Komunikacja cyfrowa Za pomocą magistrali ebus wszystkie informacje o stanie pracy instalacji są niezwłocznie przekazywane pomiędzy kotłem, a sterownikiem. Pozwala to na płynna regulację pracą kotła i płynne dostosowywanie temperatury wody w instalacji do aktualnych strat ciepła budynku. Swobodny wybór miejsca instalacji Sposób pracy sterownika calormatic 470 pozwala na swobodny wybór miejsca lokalizacji sterownika. Można go umieścić zarówno wewnątrz kotła (w tym celu wystarczy wyjąć zaślepkę) jak i w jednym z pokoi. Swobodny wybór trybu regulacji Sterownik calormatic 470 zapewnia regulację pogodową, czyli płynną adaptację temperatury i wydajności instalacji grzewczej do warunków zewnętrznych. Jednak po umieszczeniu sterownika w jednym z pokoi można również skorzystać z regulacji pokojowej. Pozwala to na dodatkowe uwzględnienie zysków ciepła na przykład w czasie pobytu większej ilości osób w domu lub po rozpaleniu w kominku.

5 Przykładowy schemat instalacji: SYSTEM nr 11

6 Przykładowa kompletacja instalacji: Pakiet kotła z zasobnikiem c.w.u. Nr katalogowy Opis Zalecana ilość Kocioł o mocy od 9,4 do 26 kw, zasobnik o pojemności 115 l, zestaw połączeniowy i czujnik temperatury zasobnika Sterowanie Gazowy kocioł kondensacyjny ecotec VC 246/3-5 z zasobnikiem VIH R Sterownik calormatic 470 regulator pogodowy 1
