PREZENTACJA KOTŁÓW 1 SERWIS

Transkrypt

1 PREZENTACJA KOTŁÓW 1 SERWIS

2 MODELE KOTŁY DWUFUNKCYJNE KOMPAKT GREEN 25 e.s.i. KOTŁY JEDNOFUNKCYJNE KOMPAKT GREEN 16 S e.s.i. KOMPAKT GREEN 35 S e.s.i. 2

3 DANE TECHNICZNE KOMPAKT GREEN 16 S esi 25 esi 35 S esi Max. moc kotła na co. kw ,6 Max. moc kotła na cwu. kw Min. moc kotła na co. kw 3,5 6 7 Min. moc kotła na cwu. kw Pobór mocy W Stopień bezpieczeństwa IP X5D X5D X5D Zakres regulacji temp. co. C Zawór bezpieczeństwa co. bar Naczynie wzb. pojem. l Naczynie wzb. ciśn. bar Zakres regulacji temp. cwu. C Min. przepływ cwu. l/min Max. przepływ cwu. l/min Wydatek cwu. przy T 35 l/min Min. ciśnienie cwu. bar --- 0, Max. ciśnienie cwu. bar System koncentryczny mm. 60/100 60/100 60/100 System rozdzielony mm

4 KOMPAKT GREEN 25 e.s.i. - WYMIARY KONDENSAT 4

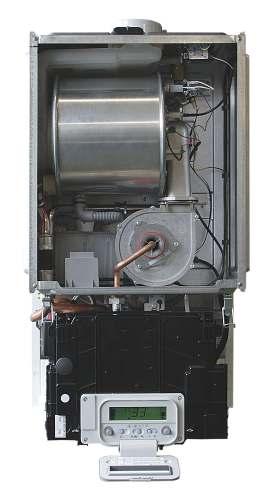

5 CHARAKTERYSTYKA KOTŁÓW - Wysoka sprawność do 108 % - Panel sterowania z cyfrowym wyświetlaczem - 30-ści parametrów do programowania pracy kotła - Funkcja jesień / zima / wiosna / lato - Funkcja SAR / System Automatycznej Regulacji / - Funkcja SAR BOOSTER - Funkcja podgrzania wstępnego cwu. - Funkcja termostatu cwu. - Automatyczne napełnianie instalacji co. - Diagnostyka kotła - Wbudowana regulacja pogodowa - Cykl antyzamarzaniowy na co. i cwu. - Cykl antyblokowania pompy - Postcyrkulacja, postwentylacja, funkcja kominiarz - Stopień ochrony przeciwporażeniowej: IPX5D - Możliwość pracy i sterowania dwoma obiegami grzewczymi 5

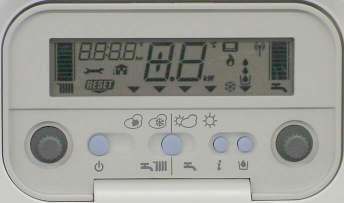

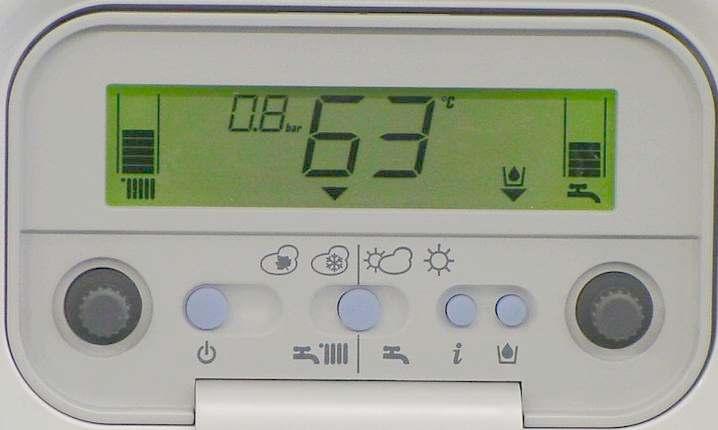

6 PANEL STEROWANIA Wyświetlacz Pokrętło wyboru temp. c.o. Pokrętło wyboru temp. c.w.u. Przycisk ON /Off Funkcja Przycisk Info aut. napełniania Reset jesień/zima/wiosna/lato 6 /Nie występuje w kotle 1-o funkc./

7 PROGRAMOWA KOTŁA 1. Ustaw kocioł w trybie OFF na wyświetlaczu pojawią się dwie kreski Naciśnij jednocześnie przycisk wyboru funkcji i przycisk aż do momentu, kiedy na wyświetlaczu pojawi się napis CODE./ około 2 sek./ 3. Naciśnij przycisk, pokrętłęm wyboru temp. cwu. wybierz kod 18 lub 53 / patrz tabela PARAMETRY KOTŁA /. Ponownie naciśnij przycisk ażeby zatwierdzić wybrany kod. 4. Obracając pokrętłem wyboru temp. cwu. wybieramy parametr, którego wartość chcemy zmienić. PRZYCISK FUNKCJI INFO POKRĘTŁO WYBORU TEMP. CWU. 5. Naciskamy przycisk, wartość wybranego parametru zaczyna mrugać. Pokrętłem wyboru temp. cwu. wybieramy nową wartość parametru. Wybraną wartość zatwierdzamy naciskając 6. Obracając pokrętłem wyboru temp. cwu. wybieramy kolejny parametr, którego wartość chcemy zmienić. UWAGA: - przycisk działa jak ENTER / zatwierdza wybrany parametr / - przycisk działa jak ESC / wyjście / 7

8 PARAMETRY KOTŁA NR. O PIS PARAMETRU JEDN. MIN MAX KRO K DO ST. NA HASŁO USTAWIENIA FABRYCZNE KO MPAKT GREEN PAR S e.s.i. 25 e.s.i. 35 S e.s.i. 1 RODZAJ GAZU 1 GAZ ZIEMNY X X GAZ PŁYNNY 2 MOC KOT ŁA X X POZIOM IZOLACYJNOŚCI BUDYNKU min X CIEPŁA WODA UŻYT KOWA Z : 0 - OFF X X 1 - WYMIENNIKA MINI ZASOBNIKA 3 - ZASOBNIKA Z TERMOST ZASOBNIKA Z NTC HP MAX. PRĘDKOŚĆ WENT YLAT ORA obr/min X LP MIN. PRĘDKOŚĆ WENT YLAT ORA obr/min X SP PRĘDKOŚĆ WEN. PODCZAS ZAPŁONU obr/min X HH MAX. PRĘDKOŚĆ WEN. PRZY REGULACJI CO2 obr/min 1 X LL MIN. PRĘDKOŚĆ WEN. PRZY REGULACJI CO2 obr/min 1 X MM ŚREDNIA PRĘDK. WEN. DO WERYFIKACJI ZAWORU GAZOWEGO obr/min 1 X 11 MAX. T EMP. CIEPLEJ WODY UŻYT KOWEJ C X 60 NZ NZ 12 MAX. T EMP. CWU. W ZASOBNIKU C X NZ T EMP.CO. NA ZASILANIU ZASOBNIKA C X NZ ZAŁĄCZ PRZY SPADKU T EMP. CWU W ZASOB. C X 5 5 NZ 5 20 FUNKCJA CO. 0 OFF 1 X AUTO 2 UŻYWANY 3 DRUGA POMPA 4 UŻYWANY 21 MAX. T EMP. NA CO. 1-OBIEG C X MIN. T EMP. NA CO. 1-OBIEG C X OBNIŻE MAX. PRĘDKOŚĆ WEN. NA CO. obr/min X X PODWYŻSZE MIN. PRĘDKOŚĆ WEN. NA CO. obr/min X X UWAGA : PARAMETR NR.3 - BUDYNEK DOBRZE IZOLOWANY BUDYNEK ŹLE IZOLOWANY - 5 8

9 PARAMETRY KOTŁA NR. O PIS PARAMETRU JEDN. MIN MAX KRO K DO ST. NA HASŁO USTAWIENIA FABRYCZNE KO MPAKT GREEN PAR S e.s.i. 25 e.s.i. 35 S e.s.i. 25 HIST EREZA PRACY NA C.O. 1-OBIEG C 2 10 X HIST EREZA PRACY NA C.O. 2-OBIEG C 2 10 X CZAS DZIAŁANIA NA ZREDUKOWANEJ MOCY min X CZAS WYŁĄCZENIA CO. min X FUNKCJA T IMERA CO. 0 AKT YWNA 1 X AKT YWNA 31 MAX. T EMP. NA CO. 2-OBIEG C X MIN. T EMP. NA CO. 2-OBIEG C X FUNKCJA TERMOSTATU CWU. 0 OFF ; 1 AUTO ; 2 ON 1 X FUNKCJA PODGRZANIA WST ĘPNEGO CWU 0 OFF ; 1 AUT O ; 2 ON 1 X FUNKCJA S.A.R. 0 OFF ; 1 AUT O 1 X FUNKCJA S.A.R. BOOST ER 0 OFF ; 1 AUT O 1 X T ERMOREGULACJA 1-OBIEG 0 OFF ; 1 AUT O 1 X WYBÓR KRZYWEJ GRZEWCZEJ 1-OBIEG - 2,5 40 2,5 X T ERMOREGULACJA 2-OBIEG 0 OFF ; 1 AUT O 1 X WYBÓR KRZYWEJ GRZEWCZEJ 2-OBIEG - 2,5 40 2,5 X UŻYWANY X 50 UŻYWANY X 51 OBNIŻE KRZYWEJ GRZANIA 1-OBIEG 0 OFF ; 1 ON 1 X OBNIŻE KRZYWEJ GRZANIA 2-OBIEG 0 OFF ; 1 ON 1 X T EMP. ANT YZAMARZANIOWA NA CWU. C X T EMP. ANT YZAMARZANIOWA NA CO. C X T EMP. ANT YZAMARZANIOWA ZASOBNIKA C X T ERMOREGULACJA-SZYBKOŚĆ ODPOWIEDZI X FUNKCJA AUT OMAT. NAPEŁNIANIA CO. 0 WYŁĄCZONA 1 X 1 0 NZ 1 1 ZAŁĄCZONA 86 CIŚ WŁĄCZENIA AUT OM. NAPEŁNIAN. bar. 0,4 0,8 0,1 X 0,6 0,6 NZ 0,6 9

10 -Jesień: FUNKCJA JESIEŃ/ZIMA/WIOSNA/LATO CO - załączone, aktywna funkcja SAR CWU załączone - Zima: CO - załączone, aktywna funkcja SAR BOOSTER CWU - załączone, aktywna funkcja podgrzania wstępnego wody -Wiosna: CO - niezałączone CWU - załączone - Lato: CO - niezałączone CWU - załączone, aktywna funkcja termostatu c.w.u. UWAGA: W funkcji jesień i zima kocioł pracuje z priorytetem c.w.u. 10

11 FUNKCJA SAR Parametr 42 / 0-off, 1-auto / Przykład autoregulacji temperatury wody c.o. Termostat środowiskowy żąda grzania (Tp=55 C) 20 min 20 min 20 min 20 min 11 11

12 Temperatura zasilania c.o. FUNKCJA SAR BOOSTER Parametr 43 / 0-off, 1-auto / Przykład autoregulacji booster temperatury wody c.o. Termostat środowiskowy żąda grzania (Tp=65 C) Tp +5 C = 80 C Tp +5 C = 75 C Tp +5 C = 70 C Temperatura Początkowa Tp = 65 C Zapotrzebowanie na ciepło w pomieszczeniu 20 min 20 min 20 min 20 min 20 min czas 12

13 FUNKCJA PODGRZANIA WSTĘPNEGO C.W.U. Parametr 41 / 0-off, 1-auto, 2-on / W momencie kiedy temperatura odczytana przez sondę NTC po stronie c.w.u. jest mniejsza od 35 C i jednocześnie temperatura w odczytana przez sondę NTC po stronie c.o. jest mniejsza od 55 C kocioł włączy się w funkcji c.w.u./ przy braku poboru c.w.u./ i będzie pracował z minimalną mocą tak długo, aż sonda NTC po stronie c.o. nie odczyta temperatury 55 C. FUNKCJA TERMOSTATU C.W.U. Parametr 40 / 0-off, 1-auto, 2-on / W przypadku gdy minimalna moc kotła jest zbyt duża do aktualnych potrzeb podgrzania c.w.u., kocioł nie będzie taktował, lecz będzie pracował z minimalną mocą, aż do chwili osiągnięcia przez wodę temperatury 65 C. 13

14 ZASADA NAPEŁNIANIA INSTALACJI - Użytkownik na krótko naciska przycisk na panelu sterowania. - Kocioł automatycznie napełnia instalację (na wyświetlaczu miga ikona pokazująca krople wody), aż do uzyskania odpowiedniego ciśnienia. 14

15 DIAGNOSTYKA KOTŁA W przypadku wystąpienia zakłóceń w pracy kotła na wyświetlaczu sygnalizowany jest dwucyfrowy kod usterki. np. kod 60 z ikoną - awaria sondy NTC na c.w.u. Kody usterek uszeregowano w osiem grup. GRUPA KOD GAZ 1. BEZPIECZEŃSTWO 2. POWIETRZE 3. WODA 4. ELEKTRONIKA 5. OBWÓD C.W.U. 6. OBWÓD C.O. 7. OGÓLNE 8. KONDENSAT 9. 15

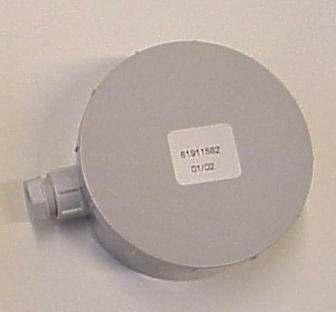

16 REGULACJA POGODOWA SONDA ZEWNĘTRZNA Regulacja pogodowa aktywna tylko gdy podłączona jest sonda zewnętrzna. W celu aktywacji wprowadź kod 53 i wybierz : - parametr nr. 3 - poziom izolacyjności budynku - parametr nr AUTO - parametr nr krzywa grzewcza / patrz PARAMETRY KOTŁA / Sonda zewnętrzna Listwa przyłączeniowa kotła ME10 16

17 REGULACJA POGODOWA KRZYWE GRZEWCZE -Wybór krzywej grzewczej parametr 45 / wybór od 2,5 do 40 ; krok co 2,5 / - Korekta wybranej krzywej pokrętłem wyboru temp. na co. Temperatura co. Temperatura zewnętrzna 17

18 OBNIŻE KRZYWEJ GRZAWCZEJ Jeśli do kotła jest podłączona sonda zewnętrzna oraz programator środowiskowy /pokojowy/ i jednocześnie parametr 44 ma wartość 1 /auto/, to wybranie wartość 1 dla parametru 51 spowoduje, że rozwarte styki programatora / osiągnięta temperatura w pomieszczeniu / nie wyłączą kotła, lecz kocioł nadal będzie pracował ale według obniżonej krzywej grzewczej. 18

19 NTC NTC na na zasilaniu co. co. czyta, czyta, że że temp. temp. jest jest mniejsza od od wybranej parametrem nr nr * CYKL ANTYZAMARZANIOWY NA C.O. Rusza Rusza pompa, pompa, palnik palnik pracuje pracuje przez przez na na 2000obr/min NTC NTCna na co. co. Temp. Temp. > C Wyłącza się się palnik palnik Koniec cyklu Koniec cyklu Pompa Pompa pracuje pracuje jeszcze jeszcze przez przez 60" 60" * Parametr 62 wybór temperatury antyzamarzaniowej na co. / zakres wyboru od 0 do 10 C / 19

20 NTC na cwu. czyta, że temp. jest mniejsza od wybranej par. nr 61* i jednocześnie NTC na co. 50 C CYKL ANTYZAMARZANIOWY NA C.W.U. Rusza Rusza pompa, pompa, palnik palnik pracuje pracuje przez przez na na obr/min NTC NTC na na co. co. Temp. Temp. > C Wyłącza się się palnik palnik Koniec cyklu Koniec cyklu Pompa Pompa pracuje pracuje jeszcze jeszcze przez przez * Parametr 61 wybór temperatury antyzamarzaniowej na c.w.u. / zakres wyboru od 0 do 10 C / 20

21 POSTCYRKULACJA - POSTWENTYLACJA Kocioł w funkcji jesień lub zima Pompa pracuje przez 60 " po wyłączeniu palnika Wentylator pracuje przez 6 " po wyłączeniu palnika Kocioł w funkcji wiosna lub lato Wentylator pracuje przez 6 " po wyłączeniu palnika, a jeżeli temperatura czytana przez sondę NTC na zasilaniu co. jest wyższa niż 78 C, to wentylator pracuje do czasu kiedy temperatura spadnie do wartości 75 C. CYKL ANTYBLOKOWANIA POMPY Po 24 godzinach od ostatniego wyłączenia się kotła na c.o. lub c.w.u. pompa włącza się na 30". 21

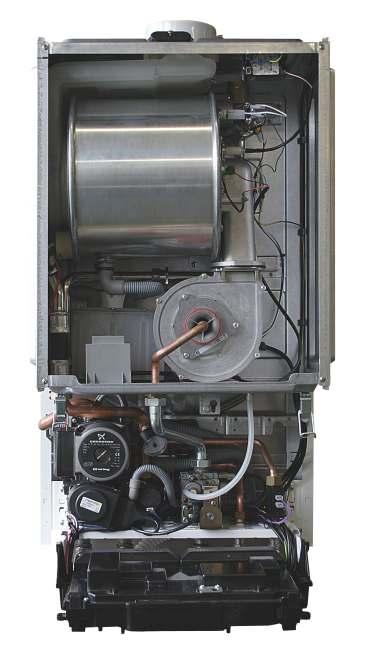

22 KOMPAKT GREEN 25 e.s.i. 1 Zawór napełniania 2 Przetwornik ciśnienia 3 Napęd zaworu trójdrogowego 4 Zawór spustowy 5 Zawór bezpieczeństwa 6 Pompa 7 Odpowietrznik 8 Transformator wentylatora 9 Syfon kondensatu 10 Sonda NTC na powrocie 11 Króciec analizy spalin 12 Kołnierz wydalania spalin 13 Przewód 14 Transformator zapłonowy 15 Odpowietrznik 16 Sonda NTC na zasilaniu 17 Termostat granicznej temp. 18 Termostat palnika 19 Elektroda zapłonowa 20 Elektroda kondensatu 21 Palnik 22 Wymiennik co. 23 Wentylator 24 Mieszacz 25 Dysza gazowa 26 Naczynie wzbiorcze 27 Manometr 28 Wymiennik cwu. 29 Czujnik przepływu zw. 30 Zawór gazowy 31 Kolektor zbiorczy 22

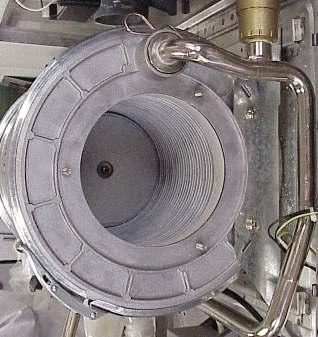

23 KOMORA SPALANIA Wymiennik wykonany ze stopu aluminium krzemu - magnezu Palnik wykonany ze stali nierdzewnej / inox / 23

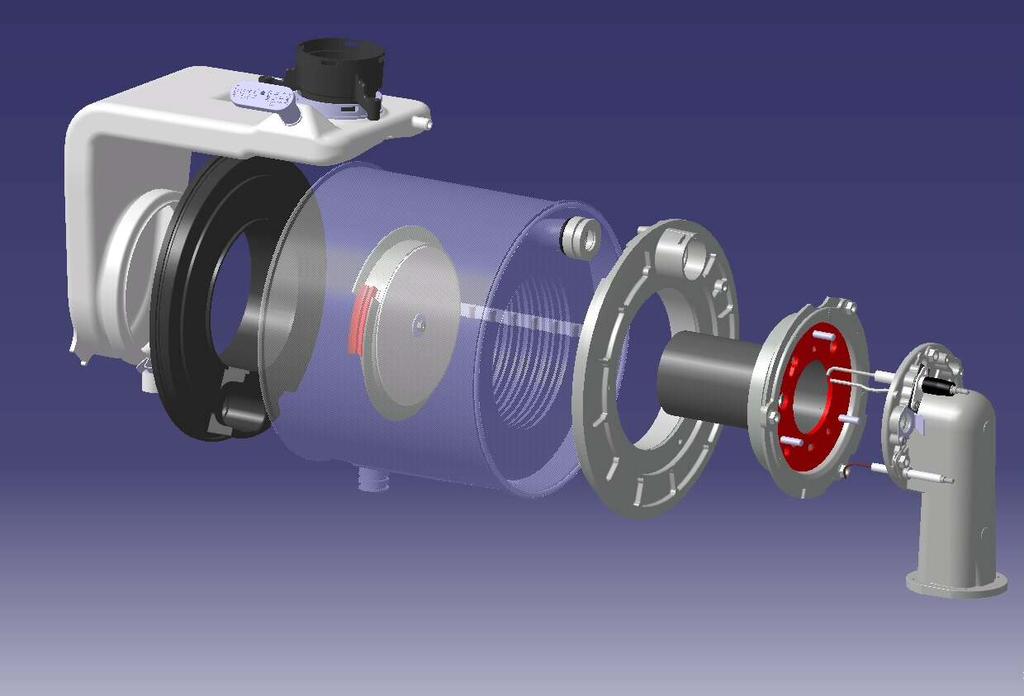

24 Kolektor spalin ZESPÓŁ KOMORY SPALANIA Króćce analizy spal. Wymiennik co. Zasilanie co Elektroda zapłonowa Powrót co. Przegroda Kołnierz Odpływ kondensatu z wymiennika Palnik Elektroda kondensatu 24 Wziernik

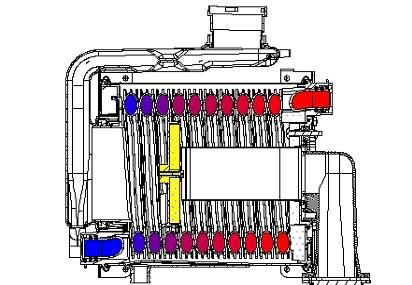

25 SPALA Wylot spalin ~60 C Temp. Spalin 150 C Zasilanie co. 50 C Temp. Spalin 70 C Temp. Spalin 960 C Powrót co. 30 C Odpływ kondensatu Powietrze + Gaz 25

26 PPP KOMPAKT GREEN 25 e.s.i. A Wejście zimnej wody B Wyjście ciepłej wody C Zasilanie co. D Powrót co. E Zawór bezpieczeństwa F Zawór spustowy G By-pass H Zawór trójdrogowy I Pompa J Odpowietrznik K Naczynie wzbiorcze L Sonda NTC na powrocie co. M Wymiennik co. N Odpowietrznik O Sonda NTC na zasilaniu co. P Przetwornik ciśnienia Q Wymiennik cwu. R Sonda NTC na cwu. S Elektrozawór automat. napełn. co. T Zawór napełniania U Manometr V Zawór zwrotny W Kryza X Czujnik przepływu zimnej wody Y Filtr 26

27 KOMPAKT GREEN 16 e.s.i. 35 e.s.i. A Wyjście na wężownice zasobnika B Powrót z wężownicy zasobnika C Zasilanie co. D Powrót co. E Wejście zimnej wody F Wyjście cwu. G Zawór bezpieczeństwa H Zawór spustowy I By-pass L Zawór trójdrogowy M Pompa N Odpowietrznik O Naczynie wzbiorcze P Czujnik NTC na co. powrót Q Wymiennik R Odpowietrznik S Czujnik NTC na co. zasilanie T Przetwornik ciśnienia U Manometr V Zasobnik 27

28 SCHEMAT PRZYŁĄCZY ELEKTRYCZNYCH KOMPAKT GREEN 25 e.s.i. 28

29 SCHEMAT PRZYŁĄCZY ELEKTRYCZNYCH KOMPAKT GREEN 16 e.s.i. 35 e.s.i. 29

30 OBJAŚNIA DO SCHEMATU ELEKTRYCZNEGO AE01A-P1 Moduł główny AE01A-P2 Moduł pomocniczy AC0X Moduł wyświetlacza M0T2B Moduł wentylatora C.S.A. Automatyczne napełnianie E.A./R. Elektroda zapłonowa/jonizacyjna F1 4AF bezpiecznik F2 2 AF bezpiecznik F.L. Czujnik przepływu cwu. MOD Modulator OPE Operator zaworu gazowego P Pompa P2 Dodatkowa pompa zewnętrzna K9 Przekaźnik sterowania pompą K13 Przekaźnik kontrolny K14 Przekaźnik kontrolny K6 Przekaźnik czujnika obecności płomienia K12 Przekaźnik modułu wentylatora K2 Przekaźnik zasilania transformatora TSC1 S.R. Sonda NTC powrotna obiegu c.o. S.S. Sonda NTC obiegu c.w.u. S.E. Sonda zewnętrzna S.M. Sonda NTC zasilania obiegu c.o. T.P. Przetwornik ciśnienia TRX Transformator wentylatora TR1 Transformator główny TSC1 Transformator zapłonu V Wentylator 3V Napęd zaworu trójdrogowego S.C. Czujnik kondensatu T.L.S. Termostat granicznej temperatury wymiennika T.L.A. Termostat granicznej temperatury wody 30

31 1. Kocioł w trybie OFF na wyświetlaczu dwie kreski Odkręć gniazdo analizy spalin i umieść w nim sondę analizatora spalin. 3. Naciśnij jednocześnie przycisk wyboru funkcji REGULACJA KOTŁA i przycisk aż do momentu, kiedy na wyświetlaczu pojawi się napis CODE./ około 2 sek./ 4. Naciśnij przycisk, pokrętłem wyboru temp. cwu. wybierz kod 18. Ponownie naciśnij przycisk, ażeby zatwierdzić wybrany kod 5. Obracając pokrętłem wyboru temp. cwu. wybieramy i sprawdzamy wartości : par. nr. 1 rodzaj gazu par. nr. 2 moc kotła par. HP - maksymalna prędkość wentylatora par. LP - minimalna prędkość wentylatora par. SP - prędkość wentylatora podczas zapłonu PRZYCISK FUNKCJI 6. Dalej obracając pokrętłem wyboru temp. cwu. wybieramy parametr HH kocioł pracuje z maks. mocą. INFO POKRĘTŁO WYBORU TEMP. CWU. 31

32 - USTAWIA MAKSIMUM REGULACJA KOTŁA W celu ustawienia poziomu CO₂ - dokręcaj śrubę regulacyjną MAX ciśnienia gazu uzyskując zmniejszenie lub wykręcaj uzyskując zwiększenie poziomu CO₂, do czasu aż analizator spalin wskaże właściwą zawartość CO₂ w spalinach. MAX 7. Dalej obracając pokrętłem wyboru temp. cwu. wybieramy parametr LL kocioł pracuje z min. mocą. - USTAWIE MINIMUN Wykręć zaślepkę MIN na zaworze gazowym W celu ustawienia poziomu CO₂ - dokręcaj śrubę regulacyjną MIN ciśnienia gazu uzyskując zwiększenie lub wykręcaj uzyskując zmniejszenie poziomu CO₂, do czasu aż analizator spalin wskaże właściwą zawartość CO₂. Wkręć zaślepkę MIN w zawór gazowy. 8. Pokrętłem cwu.. wybierz parametr nr. 23 / obniżenie maks. mocy na co./. Ażeby obniżyć maks. moc kotła na co. naciśnij przycisk Wartość parametru 23 zaczyna pulsować. Pokrętłem cwu. zmieniamy wartość parametru 23 od wartości 60 do wartości 37. Ze zmianą wartości parametru zmieniają się obroty wentylatora zmienia się maks. moc kotła na co. Wybraną nową wartość / moc kotła / zatwierdzamy naciskając. 9. Pokrętłem cwu. wybierz parametr nr. 24 / podwyższenie min. mocy kotła na co./. Ażeby podwyższyć min. moc kotła na co. naciśnij przycisk. Wartość parametru 24 zaczyna pulsować. Pokrętłem cwu. zmieniamy wartość parametru 24 od wartości 12 do wartości 36. Ze zmianą wartości parametru zmieniają się obroty wentylatora zmienia się min. moc kotła na co. Wybraną nową wartość / moc kotła / zatwierdzamy naciskając 10. Naciśnij przycisk - wyjście z programowania. Kocioł OFF. MIN 32

33 TABELE NASTAW Rodzaj gazu GZ - 50 E G 20 KOMP AKT WARTOŚ Ć P ARAMETRU ZAWATR. CO2 % DYS ZA GREEN NR. 1 HP LP S P HH LL mm 16 S esi ,7 25 e s i ,7 35 S esi DYSZA Rodzaj gazu GZ - 35 Ls G 350 KOMP AKT WARTOŚ Ć P ARAMETRU ZAWATR. CO2 % DYS ZA GREEN NR. 1 HP LP S P HH LL mm 16 S esi 25 esi 35 S esi PRZEZBRAJA 1. WYMIENIĆ DYSZĘ 2. ZMIENIĆ WARTOŚĆ PARAMETRÓW : NR.1 ; HP ; LP ; SP 3. PRZEPROWADZIĆ REGULACJĘ KOTŁA Rodzaj gazu GZ - 41 Lw G 27 KOMP AKT WARTOŚ Ć P ARAMETRU ZAWATR. CO2 % DYS ZA GREEN NR. 1 HP LP S P HH LL mm 16 S esi 25 esi 35 S esi Rodzaj gazu GPL P G 31 KOMP AKT WARTOŚ Ć P ARAMETRU ZAWATR. CO2 % DYS ZA GREEN NR. 1 HP LP S P HH LL mm 16 S esi ,6 25 e s i , S esi

34 PODŁĄCZENIA 230 V TA TA Programator środowiskowy / pokojowy / TBT SE SE Sonda zewnętrzna TBT Termostat niskiej temperatury P2 Dodatkowa pompa na co. 34

35 PODŁĄCZENIA KOCIOŁ JEDNOFUNKCYJNY + ZASOBNIK CWU. CWU. CO. ZIMNA WODA SE - Sonda zewnętrzna SC Moduł elektroniczny CT Programator środowiskowy /pokojowy/ 35

36 PODŁĄCZENIA Ogrzewanie podłogowe Ogrzewanie tradycyjne TBT P 2 SE - Sonda zewnętrzna SC Moduł elektroniczny CT Programator środowiskowy /pokojowy/ TBT Termostat niskiej temperatury P 2 P 2 - Dodatkowa pompa na co. 36

37 PODŁĄCZENIA OGRZEWA MIESZANE P 2 ST TBT SE - Sonda zewnętrzna SC Moduł elektroniczny SGC Płytka elektr. drugiego obiegu grzewcz. CT Programator środowiskowy /pokojowy/ TBT Termostat niskiej temperatury ST P 2 - Sonda NTC - Dodatkowa pompa na co. 37

38 SYSTEMY KOMINOWE KONCENTRYCZNY Ø 60/100 - PIONOWY maks. długość - 8,8 m - POZIOMY - 7,8 m KOLANO 45 KOLANO ,5 m - - 0,85 m ROZDZIELONY Ø 80 - POWIETRZE SPALINY maks. długość m KOLANO 45-0,5 m KOLANO 90-0,8 m ADAPTER Ø / Ø 80 - ADAPTER Ø / Ø 80 SPALINY maks. długość - 48 m KOLANO 45-1 m KOLANO 90-1,5 m 38

39 DIAGNOSTYKA KOTŁA W przypadku wystąpienia zakłóceń w pracy kotła na wyświetlaczu sygnalizowany jest dwucyfrowy kod usterki. np. kod 60 z ikoną - awaria sondy NTC na c.w.u. Kody usterek uszeregowano w dziewięć grup. GRUPA KOD GAZ BEZPIECZEŃSTWO POWIETRZE WODA ELEKTRONIKA OBWÓD C.W.U. OBWÓD C.O. OGÓLNE CONDENSAT 1X 2X 3X 4X 5X 6X 7X 8X 9X 39

40 KODY BŁĘDÓW - GAZ Opis błędu Kod Ikona Ikona Blokada braku płomienia koniec prób uruchomienia kotła(d) 10 Zakłócenie płomienia (T) 11 Próba zapłonu (T) 12 Sprawdź okablowanie J13 (T) 13 Sprawdź okablowanie J13 (D) 14 Obecność płomienia w pozycji Stand-by (D) 15 AL10 Koniec prób uruchomienia kotła. Alarm ten jest generowany po wykonaniu 5 prób zapłonu kotła. Konieczne jest zresetowanie kotła. Kocioł będzie w postcyrkulacji przez 30 i postwentylacji przez 5. AL11 Zakłócenie płomienia. Alarm ten jest generowany ponieważ kocioł wyczuł obecność płomienia przed fazą zapłonu. Kocioł zatrzymuje fazę zapłonu i przechodzi do pozycji Stand-by. Jeśli zakłócenie ustąpi kocioł będzie pracował, w przeciwnym razie wyświetlony zostanie kod błędu AL15. AL12 Próba zapłonu. Alarm ten jest generowany po drugiej próbie zapłonu. Jeśli w ciągu 5 prób kocioł nie uruchomi się wówczas wyświetlony zostanie kod błędu AL10. AL13 AL14 Alarm ten jest generowany ponieważ wystąpił problem z mostkiem umieszczonym na złączu J13 pomiędzy końcówkami 3-4. (Sprawdź mostek) AL15 Obecność płomienia w pozycji Stand-by (bez powodu). Alarm ten jest generowany jako skutek wystąpienia alarmu AL11 i nieustąpienia jego przyczyn. Sprawdź podłączenia elektrody, transformator zapłonowy, okablowanie. 40

41 KODY BŁĘDÓW - BEZPIECZEŃSTWO Opis błędu Kod Ikona Ikona Czujnik granicznej temperatury (D) 20 Sprawdź okablowanie J13 (D) 21 Sprawdź okablowanie J13 (D) 22 Sprawdź okablowanie J13 (T) 23 Przekroczenie temperatury granicznej czytanej przez sondę NTC na zasilaniu (D) 24 Przekroczenie temperatury granicznej czytanej przez sondę NTC na zasilaniu (T) 25 Przekroczenie temperatury granicznej czytanej przez sondę NTC na powrocie(d) 26 Przekroczenie temperatury granicznej czytanej przez sondę NTC na powrocie (T) 27 Zbyt duża różnica temperatur (D) 28 Sprawdź okablowanie J13 (D) 29 41

42 KODY BŁĘDÓW - BEZPIECZEŃSTWO AL20 Czujnik granicznej temperatury. Alarm ten jest generowany ponieważ zadziałał jeden z czujników granicznej temperatury. Konieczne jest zresetowanie kotła. Kocioł będzie w postcyrkulacji przez 60 i postwentylacji przez 5. AL21 - AL22 AL23 AL29 Alarm ten jest generowany ponieważ wystąpił problem z mostkiem umieszczonym na złączu J13 pomiędzy końcówkami 1-2. (Sprawdź mostek rezystor umieszczony w mostku musi mieć rezystancję pomiędzy 9,9 kω a 10Ω k). AL24 Przekroczenie temperatury granicznej. Alarm ten jest generowany w momencie kiedy sonda NTC na zasilaniu odczyta, że temperatura przekracza 105 C przez co najmniej 120. Konieczne jest zresetowanie kotła. Kocioł będzie w postcyrkulacji przez 60 i postwentylacji przez 5. AL25 Przekroczenie temperatury granicznej. Alarm ten jest generowany w momencie kiedy sonda NTC na zasilaniu odczyta, że temperatura przekracza 105 C przez co najmniej 2. Wówczas palnik wyłączy się, pompa i wentylator pracują. Jeśli temperatura nie spadnie w ciągu 120 wyświetlony zostanie kod błędu AL24. AL26 - Przekroczenie temperatury granicznej. Alarm ten jest generowany w momencie kiedy sonda NTC na powrocie odczyta, że temperatura przekracza 95 C przez co najmniej 120. Konieczne jest zresetowanie kotła. Kocioł będzie w postcyrkulacji przez 60 i postwentylacji przez 5. AL27 - Przekroczenie temperatury granicznej. Alarm ten jest generowany w momencie kiedy sonda NTC na zasilaniu odczyta, że temperatura przekracza 95 C przez co najmniej 2. Wówczas palnik wyłączy się, pompa i wentylator pracują. Jeśli temperatura nie spadnie w ciągu 120 wyświetlony zostanie kod błędu AL26. AL28 Zbyt duża różnica temperatur. Alarm jest generowany w momencie kiedy różnica temperatury wody zasilającej a powrotnej wynosi: 40 C przez co najmniej 30 lub (20 C przez co 42 najmniej 60 lub 10 C przez co najmniej 90 )

43 Opis błędu KODY BŁĘDÓW - POWIETRZE Kod Ikona Źle ustawiony parametr fabryczny (D) 30 Źle ustawiony parametr fabryczny (T) 31 Za niskie obroty wentylatora (D) 33 Za niskie obroty wentylatora podczas zapłonu (D) 34 Błąd zatrzymania wentylatora (T) 35 Źle ustawiony parametr fabryczny (T) 36 Za wysokie obroty wentylatora (D) 37 Ikona Źle ustawiony parametr fabryczny (D) 38 AL30 AL31- AL36 AL38 Źle ustawiony parametr fabryczny. W fazie programowania w fabryce została wprowadzona błędna wartość któregoś z parametrów. AL33 Za niskie obroty wentylatora. Alarm ten jest generowany ponieważ podczas fazy zapłonu (do 10 ) prędkość wentylatora nie osiągnęła wartości przynajmniej 600 obr/min. Konieczne jest zresetowanie kotła. AL34 Za niskie obroty wentylatora podczas zapłonu. Alarm ten jest generowany, aby sprawdzić płytkę elektroniczną wentylatora podczas fazy zapłonu. Jest on wyświetlony jeśli częstotliwość Tacho (w ciągu 5 ) nie osiągnęła wartości przynajmniej 5 Hz. Rozwinięciem tego alarmu jest alarm AL33. Konieczne jest zresetowanie kotła. AL35 Błąd zatrzymania wentylatora. Alarm ten jest generowany jeśli po 15 od wyłączenia wentylatora płytka elektroniczna cięgle odbiera sygnał Tacho. AL37 Za wysokie obroty wentylatora.alarm ten jest generowany ponieważ prędkość podczas fazy zapłonu 43 (po 10 ) przekracza wartość 7500 obr/min. Konieczne jest zresetowanie kotła.

44 KODY BŁĘDÓW - WODA Opis błędu Kod Ikona Ikona Za niskie ciśnienie w układzie c.o. (D) 40 Za niskie ciśnienie w układzie c.o.(t) 41 Błąd przetwornika ciśnienia wody (D) 42 AL40 Za niskie ciśnienie w układzie c.o. Alarm ten jest generowany jeśli ciśnienie w obwodzie c.o. Było poniżej 0,3 bar przez więcej niż 60. Konieczne jest zresetowanie kotła. AL41 Za niskie ciśnienie w układzie c.o. Alarm ten jest generowany jeśli ciśnienie w obwodzie c.o. było poniżej 0,3 bar. Jeśli w ciągu 60 wzrosło powyżej 0,4 bar kocioł będzie pracował normalnie, w innym przypadku wyświetlony będzie kod błędu AL40. AL42 Błąd przetwornika ciśnienia wody. Alarm ten jest generowany kiedy wartość napięcie podawanego przez przetwornik do płytki elektronicznej odpowiadać będzie ciśnieniu 0 bar (zwarcie przetwornika) lub 6 bar (rozwarty obwód przetwornika). Na wyświetlaczu pojawią się cztery kreski

45 KODY BŁĘDÓW MODUŁ ELEKTRONICZNY Opis błędu Kod Ikona Ikona Dla wszystkich tych błędów należy sprawdzić ustawienia parametrów i okablowanie. (D)

46 KODY BŁĘDÓW OBWÓD C.W.U./C.O. ORAZ BŁĘDY OGÓLNE Opis błędu Kod Ikona Ikona Sonda NTC na C.W.U. (T) 60 Błąd sondy NTC na zasilaniu (D) 70 Przekroczenie temperatury czytanej przez sondę NTC na zasilaniu (T) 71 Błąd sondy NTC na powrocie (D) 72 Brak cyrkulacji - przegrzanie (D) 74 Termostat niskiej temperatury (T) 77 T zasilanie-powrót (T) 78 T zasilanie-powrót (D) 79 (D) 80 (T) 81 (D) 82 (T) 83 AL60 Sonda NTC na C.W.U. Alarm ten jest generowany ponieważ wartość temperatury nie zmienia się i jest powyżej 120 C lub poniżej 10 C przez minimum 2. Jeśli temperatura powróci do zakresu od 118 C do -8 C wówczas alarm zostanie automatycznie zresetowany. Kod błędu będzie wyświetlany tylko w pozycji Stand-by i ustawionym parametrze 10 na wartość 1,2 lub 4. Kocioł będzie pracował na potrzeby c.w.u. ale modulacją będzie sterować sonda NTC na zasilaniu c.o. (palnik załączy się przy temperaturze 55 C a wyłączy się przy 60 C). W ten sposób temperatura c.w.u. 46 będzie utrzymywana na poziomie 55 C.

47 KODY BŁĘDÓW OBWÓD C.W.U./C.O. ORAZ BŁĘDY OGÓLNE AL70 Błąd sondy NTC na zasilaniu (zwarcie lub rozwarcie). Alarm ten jest generowany ponieważ wartość temperatury nie zmienia się i jednocześnie jej wartość jest powyżej 120 C lub poniżej 10 C przez minimum 2.Konieczne jest zresetowanie kotła. AL71 Przekroczenie temperatury czytanej przez sondę NTC na zasilaniu. Alarm ten jest generowany w momencie kiedy sonda NTC na zasilaniu odczyta, że temperatura przekracza 95 C przy włączonym palniku. Wówczas palnik zostaje wyłączony. Co każde 0,25 temperatura jest analizowana przez elektronikę. AL72 Błąd sondy NTC na powrocie (zwarcie lub rozwarcie). Alarm ten jest generowany ponieważ wartość temperatury nie zmienia się i jednocześnie jej wartość jest powyżej 120 C lub poniżej 10 C przez minimum 2.Konieczne jest zresetowanie kotła AL74 Brak cyrkulacji przegrzanie. Podczas każdego uruchomienia kotła sprawdzana jest temperatura na zasilani i powrocie.alarm ten jest generowany w momencie kiedy jedna z sond NTC (znajdująca się na zasilaniu lub/i powrocie) odczyta, iż temperatura wzrosła o 8 C w ciągu pierwszych 4. Konieczne jest zresetowanie kotła. Kocioł pracuje w postcyrkulacji przez 60. AL77 Termostat niskiej temperatury. Alarm jest generowany w momencie kiedy zadziałał termostat niskiej temperatury TLBT (zwarcie), który chroni instalację ogrzewania podłogowego przed zbyt wysoką temperaturą wody kotłowej. Przy braku podłączonego termostatu należy sprawdzić okablowanie. AL78 T zasilanie-powrót. Alarm ten jest generowany kiedy różnica pomiędzy zasilaniem a powrotem przekracza 35 C (w czasie obecności płomienia). Co każde 0,25 temperatury są analizowana przez elektronikę. AL79 T zasilanie-powrót. Alarm ten jest generowany kiedy po 100 odczytach temperatur różnica pomiędzy zasilaniem a powrotem ciągle przekracza 35 C. Konieczne jest zresetowanie kotła. Kocioł pracuje w postcyrkulacji przez 30 i postwentylacji przez 5. 47
