VICTRIX X 12 2I VICTRIX X 24 2I KOCIOŁ KONDENSACYJNY WISZĄCY JEDNOFUNKCYJNY Z MOŻLIWO CIĄ PODŁĄCZENIA ZASOBNIKA C.W.U.

Transkrypt

1 Panel sterujący KARTA SERWISOWA VICTRIX X 12 2I VICTRIX X 24 2I KOCIOŁ KONDENSACYJNY WISZĄCY JEDNOFUNKCYJNY Z MOŻLIWO CIĄ PODŁĄCZENIA ZASOBNIKA C.W.U. Opis: 1 wyświetlacz stanu pracy kotła 2 przełącznik trybu pracy Stand by; lato / CAR; zima; reset 3 pokrętło ustawiania temperatury c.w.u. 4 pokrętło ustawiania temperatury c.o. 5 manometr Symbol 6 9 Opis wskazań wyświetlacza Znaczenie Aktualna lub ustawiana temperatura kotła; w funkcji kalibracji obroty wentylatora / 100 Stopnie Celsjusza < Podłączona sonda zewnętrzna (praca pogodowa) 8 Praca letnia (tylko c.w.u.) > Praca zimowa (c.o. i c.w.u.) 7 Aktualna praca na c.w.u. ; Aktualna praca na c.o. 0 Podłączony cyfrowy sterownik pokojowy : Funkcja kominiarz (praca z mocą maksymalną ustawioną dla Praca palnika? Skala mocy palnika = Symbol usterki pojawia się wraz z kodem błędu Zdejmowanie obudowy - zdemontować dolną plastikową kratkę ochronną (1) odkręcając dwie śruby (2) znajdujące się u dołu, po bokach; - odkręcić dwie śruby (4) u dołu w przedniej części osłony; - odczepić przednią ściankę (3) lekko naciskając na boczną ściankę (5) przy jej przedniej krawędzi i w środku wysokości, pociągając lekko do siebie przód osłony za jego dolną krawędź, jednocześnie go podnosząc; UWAGA! Przy tej czynności należy zwrócić uwagę, by nie zerwać nitów (zaczepów) (6), na które zachodzi wywinięta krawędź przedniej ścianki - odkręcić 2 śruby przednie tablicy sterowania (7); - odkręcić śruby (8) znajdujące się u dołu przedniej krawędzi boków obudowy (5); - odchylić lekko boki obudowy na zewnątrz i przy pomocy śrubokrętu gwiazdkowego odkręcić dwie śruby (9) mocujące boki do ramy kotła. 139

2 KARTY SERWISOWE Charakterystyki elementów kotła Pompa - ciśnienie dyspozycyjne na wyjściu kotła Victrix 12 2 I Victrix 24 2 I Wysokość podnoszenia (kpa) Wysokość podnoszenia (mh 2 O) Wysokość podnoszenia (kpa) Wysokość podnoszenia (mh 2 O) A max. bieg pompy; by-pass zamknięty B - max. bieg pompy by-pass otwarty Flusostat kotła Przepływ zadziałania: 400l/h Przepływ l/h Naczynie przeponowe Objętość: 8l, użytkowa 5,7l Fabryczne ciśnienie wstępne 1 bar Przepływ l/h Zawór bezpieczeństwa zadziałania: 3 bar Charakterystyka sond Rozmieszczenie elektrod Sonda kotła, c.w.u. NTC Sonda zewnętrzna PTC 140

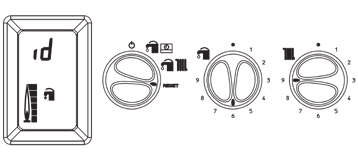

3 VICTRIX X 12 2I, VICTRIX X 24 2I Regulacja kotła UWAGA! Przy uruchamianiu kotłów należy postępować zgodnie z algorytmem opisanym w karcie: Regulacja kotłów kondensacyjnych ( zawierają opisy zaworów gazowych i sposób podłączenia manometru do kotła). UWAGA! Funkcja kalibracji wywołuje pracę kotła na c.w.u., co może powodować trudności przy ustawianiu mocy kotła. Aby tego uniknąć, przed regulacją, należy wprowadzić kocioł w tryb pracy na co i odłączyć wtyczkę zasilania napędu zaworu trójdrożnego. Po dokonaniu regulacji, wtyczkę należy podłączyć z powrotem. 1. Wejście w funkcję kalibracji: - pokrętło c.w.u. = > 6 - pokrętło c.o. => 9 - przełącznik trybu pracy => RESET ( trzymać do pojawienia się napisu id ) 2. Regulacja palnika przy pracy z mocą min. : - pokrętło c.o. => 5 (praca z min. prędkością wentylatora) - pokrętłem c.w.u. ustawić prędkość obrotową wentylatora tak, aby wskazania na mikromanometrze odpowiadały ciśnieniu dla mocy minimalnej (patrz tabela mocy) - pomiar zawartości CO 2 - regulacja zaworu gazowego dla mocy min. - w razie potrzeby 3. Regulacja palnika przy pracy z mocą max. : - pokrętło c.o. => 9 (praca z max. prędkością wentylatora) - pokrętłem c.w.u. ustawić prędkość obrotową wentylatora tak, aby wskazania na mikromanometrze odpowiadały ciśnieniu dla mocy maksymalnej (patrz tabela mocy) - pomiar zawartości CO 2 - regulacja zaworu gazowego dla mocy max. - w razie potrzeby UWAGA! W przypadku spadku ciśnienia dynamicznego na zasilaniu gazem nie dokonywać regulacji zaworu dla mocy maksymalnej. 4. Ustawianie mocy (po zamknięciu przedniej ścianki kotła) - wejście w funkcję kalibracji patrz pkt.1 - pokrętło c.o. => 9 - moc max. palnika(max. obroty wentylatora) - pokrętłem c.w.u. ustawić prędkość obrotową wentylatora tak, aby wskazania na mikromanometrze odpowiadały ciśnieniu dla mocy maksymalnej (patrz tabela mocy) - zatwierdzenie ustawienia - przełącznik trybów pracy => RESET ok. 2 sek. - pokrętło c.o. => 5 - moc min. palnika (min. obroty wentylatora) - pokrętłem c.w.u. ustawić prędkość obrotową wentylatora tak, aby wskazania na mikromanometrze odpowiadały ciśnieniu dla mocy minimalnej (patrz tabela mocy) - zatwierdzenie ustawienia - przełącznik trybów pracy => RESET ok. 2 sek. - pokrętłem c.w.u. ustawić prędkość obrotową wentylatora tak, aby wskazania na mikromanometrze odpowiadały ciśnieniu mocy instalacji c.o. (patrz tabela mocy) - zatwierdzenie ustawienia - przełącznik trybów pracy => RESET ok. 2 sek. Przykład na rysunku pokazuje zatwierdzenie mocy maksymalnej na c.o. przy prędkości obrotowej wentylatora 4900 obr.(wartość mocy ustawionej odczytujemy z tabeli mocy na podstawie pomiaru spadku ciśnienia na zwężce Venturiego) 141

4 KARTY SERWISOWE Transformacja na inny rodzaj 1. Wymiana dyszy na wymaganą dla danego rodzaju 2. Wykonanie regulacji palnika Dane do uruchomienia: tabele mocy; zawartość CO 2 Victrix X 12 2I Tabela mocy rednica dyszy GZ50 GZ41,5 GZ35 PROPAN Ø 3,00 mm Ø 4,30 mm Ø 5,00 mm Ø 2,80 mm Moc kw mbar m 3 /h mbar m 3 /h mbar m 3 /h mbar kg/h 12,0 5,69 1,30 5,09 1,59 4,59 1,81 6,59 0,95 11,0 4,50 1,19 4,25 1,45 3,82 1,65 5,50 0,87 10,0 3,91 1,08 3,49 1,32 3,13 1,50 4,52 0,79 9,8 3,78 1,06 3,38 1,30 3,02 1,48 4,37 0,78 8,0 2,50 0,87 2,24 1,06 1,99 1,20 2,90 0,64 7,0 1,92 0,76 1,72 0,93 1,52 1,06 2,23 0,56 6,0 1,43 0,66 1,28 0,80 1,12 0,91 1,65 0,48 5,0 1,00 0,55 0,90 0,67 0,78 0,76 1,16 0,40 4,0 0,66 0,44 0,59 0,54 0,51 0,62 0,76 0,33 3,0 0,39 0,34 0,36 0,41 0,30 0,47 0,45 0,25 2,0 0,20 0,23 0,19 0,28 0,15 0,32 0,23 0,17 1,9 0,19 0,22 0,17 0,26 0,14 0,30 0,22 0,16 Victrix X 12 2I Zawartość CO 2 Rodzaj CO 2 przy mocy minimalnej CO 2 przy mocy maksymalnej GZ50 8,90% ± 0,2 9,50% ± 0,2 Propan techniczny 10,20% ± 0,2 10,60% ± 0,2 142

5 VICTRIX X 12 2I, VICTRIX X 24 2I Transformacja na inny rodzaj 1. Wymiana dyszy na wymaganą dla danego rodzaju 2. Wykonanie regulacji palnika Dane do uruchomienia: tabele mocy; zawartość CO 2 Victrix X 24 2I Tabela mocy rednica dyszy GZ50 GZ41,5 GZ35 PROPAN Ø 5,60 mm Ø 7,20 mm Ø 9,30 mm Ø 4,00 mm Moc (kw) mbar m 3 /h mbar m 3 /h mbar m 3 /h mbar kg/h 26,0 5,10 2,82 4,42 3,44 3,44 3,92 7,50 2,07 25,0 4,69 2,71 4,00 3,30 3,13 3,76 6,91 1,99 24,0 4,30 2,60 3,61 3,17 2,85 3,61 6,35 1,91 23,6 4,15 2,55 3,46 3,11 2,73 3,55 6,13 1,87 22,0 3,58 2,38 2,89 2,90 2,32 3,30 5,31 1,74 21,3 3,36 2,30 2,67 2,81 2,16 3,20 5,00 1,69 20,0 2,94 2,16 2,26 2,63 1,85 3,00 4,38 1,58 19,0 2,64 2,05 1,98 2,50 1,64 2,85 3,96 1,51 18,0 2,36 1,94 1,71 2,37 1,44 2,70 3,55 1,43 17,0 2,10 1,84 1,47 2,24 1,26 2,55 3,17 1,35 16,0 1,86 1,73 1,25 2,11 1,09 2,40 2,82 1,27 15,0 1,63 1,62 1,05 1,98 0,93 2,25 2,48 1,19 14,0 1,42 1,52 0,86 1,85 0,79 2,11 2,17 1,11 13,0 1,22 1,41 0,70 1,72 0,66 1,96 1,88 1,03 12,0 1,04 1,30 0,55 1,59 0,54 1,81 1,61 0,96 11,0 0,88 1,20 0,43 1,46 0,43 1,66 1,37 0,88 10,0 0,73 1,09 0,32 1,33 0,34 1,51 1,14 0,80 9,0 0,59 0,98 0,23 1,20 0,26 1,37 0,94 0,72 8,0 0,47 0,88 0,16 1,07 0,20 1,22 0,76 0,64 7,0 0,37 0,77 0,11 0,94 0,14 1,07 0,59 0,56 6,0 0,28 0,66 0,07 0,81 0,10 0,92 0,46 0,49 5,0 0,21 0,55 0,06 0,67 0,07 0,77 0,34 0,41 4,0 0,15 0,44 0,06 0,54 0,06 0,62 0,24 0,33 3,0 0,11 0,33 0,09 0,41 0,06 0,46 0,17 0,25 c.w.u. c.o. + c.w.u Victrix X 24 2I Zawartość CO 2 Rodzaj CO 2 przy mocy minimalnej CO 2 przy mocy maksymalnej GZ50 8,85% ± 0,2 9,50% ± 0,2 Propan techniczny 10,20% ± 0,2 10,60% ± 0,2 143

6 KARTY SERWISOWE Kody usterek Kod usterki Oznaczenie na Opis usterki CAR 01 E01 Brak odczytu prądu jonizacji (zapłonu) 02 E02 Zadziałanie termostatu przegrzewu, jednego z termostatów spalin lub błędny odczyt płomienia 05 E05 Usterka sondy NTC kotła 06 E06 Usterka sondy NTC c.w.u. 08 E08 Zablokowany przełącznik trybów pracy w pozycji RESET E09 Aktywna funkcja kalibracji 10 E10 Brak cyrkulacji wody przez wymiennik główny 12 E12 Usterka sondy NTC zasobnika c.w.u. 15 E15 Błąd konfiguracji; zworka X8;7,8 (powinna być wstawiona) 16 E16 Uszkodzenie wentylatora 20 E20 Błędny odczyt płomienia 27 E27 Brak odbioru ciepła z wymiennika głównego (zbyt szybki wzrost temperatury wody w kotle). 31 E31 Błąd połączenia z CAR (SuperCar) 37 E37 Zbyt niskie napięcie zasilania (poniżej 190V AC) Schemat hydrauliczny kotła 1 Syfon kondensatu 2 Zawór napełniania kotła 3 Zawór 4 Króciec pomiaru ciśnienia na wejściu zaworu 5 Króciec pomiaru nadciśnienia przed zwężką Venturiego 6 Króciec pomiaru podciśnienia za zwężką Venturiego 7 Zwężka Venturiego 8 Wentylator 9 Dysza 10 Elektroda jonizacji 11 Termostat spalin 12 Rura zasysania powietrza 13 Moduł kondensacyjny 14 - Zawór odpowietrzający 15 Termostat spalin 16 Studzienka do analizy powietrza 17 Króćce pomiaru spadku ciśnienia na zwężce 18 Studzienka do analizy spalin 19 Czopuch 20 Termostat przegrzewu (bezpieczeństwa) 21 Sonda NTC 22 Elektroda zapłonu 23 - Palnik 24 Pokrywa modułu kondensacyjnego 25 Czujnik ciśnienia wody w kotle 26 Naczynie przeponowe c.o. 27 Zawór odpowietrzający 28 Pompa kotła 29 Automatyczny by-pass 30 Za wór opróżniania kotła 31 Zawór bezpieczeństwa G Podłączenie SC Odpływ kondensatu RR Doprowadzenie wody R Podłączenie powrotu instalacji M Podłączenie zasilania instalacji 144

7 VICTRIX X 12 2I, VICTRIX X 24 2I Elektryczny schemat podłączeniowy A4 wyświetlacz B1 sonda NTC kotła; 10 kω 25 C B2 sonda NTC c.w.u.; 10 kω 25 C B4 sonda zewnętrzna (opcja); PTC 1 kω 25 C E1 elektroda zapłonowa E2 elektroda jonizacyjna E4 termostat przegrzewu (100 C) E13 termostat temperatury spalin (167 C) E14 termostat temperatury spalin (115 C) F1 bezpiecznik zasilania 3,15 A; 250 V F2 bezpiecznik 315 ma; 250V G2 transformator zapłonowy M1 pompa CAR sterownik CAR ; Super Car (opcja) T2 transformator 230V/24V U1 wtyczka zasilania cewek zaworu (z prostownikiem diodowym) Y1 cewki zaworu 2 - Zasilanie 230 Vac 50Hz 3 - Zasilanie 230 Vac 50Hz 4 - Liczba obrotów went. 5 -Płyta przekaźnikowa (opcja) 7 - DIM (opcja) 8 - Brązowy 9 - Biały 10 - Niebieski 11 - Zielony 12 - Czerwony 13 - Czarny 14 - Pomarańczowy 15 - Szary 16 - Fioletowy 17 - Różowy 18 - Biały (c.o.) 19 - Czerwony (w.u.) M20 wentylator M30 napęd zaworu trójdrożnego S2 przełącznik trybów pracy S4 flusostat (czujnik przepływu c.w.u.); 1,5 l/min S20 termostat pomieszczenia (opcja) S40 czujnik przepływu wody w kotle X40 zworka żądania pracy na c.o. Funkcja zworek: S7 temporyzacja: 3 min zwarte; 30 sek. rozwarte S9 praca palnika na c.w.u.: ciągła (palnik wyłączny przy temp. 65 C) zwarte wyłączana przy temp. = temp. zadana + 5 C (tzw. funkcja solarna) rozwarte S10 praca pompy na c.o.: zgodna z sygnałem zapotrzebowania zwarte; praca ciągła rozwarte S13 zakres temperatur pracy na c.o.: 25 do 85 C zwarte; 25 do 50 C - rozwarte 145
