1 Menu kotła Genus Premium Evo Genus Evo V_ r Menu kotła Genus Premium Evo i Genus Evo_v_ r. 1 / 35

2 Aby wejść do ustawień serwisowych należy: MENU POZIOM SERWIS Nacisnąć jednocześnie przyciski ESC i OK A na ekranie pojawi się liczba 222, którą pokrętłem "nawigacji (A), należy zmienić na 234 (kod serwisowy) i nacisnąć OK, wówczas przechodzimy do wyświetlenia na ekranie następujących parametrów: Język, Data i godzina MENU Kreator konfiguracji Przegląd Błędy Pokrętłem "nawigacji wybieramy żądany parametr i naciskamy OK UWAGA: Jeżeli kocioł ustawiony jest w trybie LATO, i wyłączony zostanie przyciskiem ON/OFF, to ponowne włączenie zasilania tym przyciskiem spowoduje ustawienie kotła w trybie ZIMA. Brak zasilania nie powoduje przełączania (wyłączenia) trybu pracy kotła. Poniżej opis parametrów wg kolejności prezentowanej na wyświetlaczu : Język, Data i godzina (po naciśnięciu OK) - wybór języka - data - czas - aktualizacja czasu ręczna automatyczna po wprowadzeniu zmian wybieramy Zapisz i OK. MENU (po naciśnięciu OK) (parametry wyświetlane w kotle, bez podłączonych dodatkowych akcesoriów) Sieć 1 <niedostępny> 2 Parametry kotła 3 <niedostępny> 4 Parametry Strefy 1 5 Parametry Strefy 2 6 Parametry Strefy 3 7 <niedostępny> 8 Parametry serwisowe 9 <niedostępny> 1 <niedostępny> 11 <niedostępny> 12 <niedostępny> 13 <niedostępny> 14 <niedostępny> 15 <niedostępny> 16 <niedostępny> Menu kotła Genus Premium Evo i Genus Evo_v_ r. 2 / 35

3 Poniżej zestawienie parametrów wyświetlanych w menu kotła z uwzględnieniem podłączonych wszystkich dostępnych akcesoriów. W przypadku braku jakiegoś urządzenia parametr tego urządzenia będzie niedostępny (wg opisu powyżej). PARAMETR "" Parametr nr Funkcja Zakres regulacji Ust. fabr Sieć <niedostępny> 1 <niedostępny> 2 Sieć BUS 2 Obecność sieci 2 1 <niedostępny> 2 2 <niedostępny> 2 3 <niedostępny> 3 Parametr niedostępny w kotle!!! DOSTĘPNY W SENSYSIE 3 Numer strefy (podłączony sensys jako termostat pomieszczenia) Brak wybranej strefy (sensys działa jako wyświetlacz) 1-6 Wybrana strefa np. 1,2, Korekta temperatury pomieszczenia (korekta co,1 O C) [ O C ] Wersja oprogramowania sensysa 4 Wyświetlacz kotła (menu niedostępne z poziomu sensysa, dotyczy też 4, 4 1, 4 2) Strefa do ustawienia na wyświetlaczu Parametr określający która strefa ma być wyświetlana na panelu kotła Parametr nie jest możliwy do ustawienia z poziomu sensysa 1 strefa nr 1 2 strefa nr 2 3 strefa nr 3 W sensysie pojawiają się dodatkowe parametry ich ustawienia nie wpływa na ustawienie strefy do wyświetlania na panelu kotła. 4 strefa nr4 (podłączony sensys) 5 strefa nr 5 (podłączony sensys) 6 strefa nr6 (podłączony sensys) Czas podświetlania (dotyczy wyświetlacza kotła) Parametr niedostępny w sensysie Dezaktywacja przycisku (przycisk AUTO na panelu kotła) Parametr niedostępny w sensysie 1 1 [ min ], 24 [h ] 24 h NIE 1 TAK 1 1 <niedostępny> Menu kotła Genus Premium Evo i Genus Evo_v_ r. 3 / 35

4 2 Parametry kotła 2 Ustawienia główne 2 Ustawienie temperatury CWU [ O C ] 36 6 dla par = 4 6 dla par = dla par = 2 i 228 = Parametry dowolne 2 1 Parametry dowolne 255 Parametry dowolne Parametry dowolne Ustawienia 2 2 Powolne zapalanie [ % ] Modulacja wentylatora (parametr niedostępny w kotłach kondensacyjnych) wyłączona 1 włączona Termostat bezp. podłogowy lub termostat pokojowy - TA2 (parametr niedostępny w kotłach konwencjonalnych) Termoregulacja (funkcja AUTO) Znaczy to samo co przycisk AUTO na panelu kotła termostat bezp. podłogówki 1 termostat pokojowy strefa 2 nieobecna (włączona) 1 obecna (wyłączona) Opóźnienie włączenia CO Opóźnienie włączenia palnika w stosunku do włączenia pompy danej strefy grzewczej sekund (wyłączone) 1 1 sekund 2 9 sekund 3 21 sekund Konfiguracja kotła standardowego (parametr niedostępny w kotłach kondensacyjnych) 1F otwarta komora 1 1F VMC 2 1F turbo stała V wentylatora 3 1F turbo went modulowany 4 bitermiczny otwarta komora 5 bitermiczny turbo <niedostępny> Wersja kotła 2 F z wymiennikiem płytkowym 1 1 F z zew zasobnikiem + NTC 2 1 F z zew zasobnikiem + termostat 3 mikro zasobnik Dla 228 = 1 Palnik OFF dla: T zas T ust cwu + 2 Palnik ON dla: T zas temp. cwu w zasobniku O C T ust cwu temp. cwu w zasobniku O C Nominalna moc kotła T zas T ust cwu HYS, gdzie HYS = (T ust cwu /1) + 3 W kotłach z elektroniczną pompą ustawienie max charakterystyki pracy pompy w zależności od mocy kotła np. 24 oznacza ustawienie pompy dla kotła o mocy 24 kw Przykład: T ust cwu = 5 O C Palnik OFF dla T zas = 52 O C Palnik ON dla T zas = 42 O C [ kw ] 2 Menu kotła Genus Premium Evo i Genus Evo_v_ r. 4 / 35

5 2 3 Ogrzewanie Moc max CO absolutna (parametr niedostępny w kotłach kondensacyjnych) [ % ] Moc max CO regulowana [ % ] Moc max CWU (parametr niedostępny w kotłach konwencjonalnych) Moc min CWU (parametr niedostępny w kotłach konwencjonalnych) Moc max CO (parametr niedostępny w kotłach konwencjonalnych) [ % ] par [ % ] 1 [ % ] par ESC zmienia nastawy (działa jak przycisk OK.) Tryb opóźnienia zapłonu ręczne 1 automatyczne 1 Tabela 1 Ustawiona temp. CO [ O C ] < > 8 Czas opóźnienia zapłonu [ min ] Czas opóźnienia zapłonu (gdy 235 = ) [minuta] Post cyrkulacja CO [ minuta ] praca ciągła pompy Kontrola prędkości pompy (parametr niedostępny w kotłach z pompami elektronicznymi) niska prędkość (stała) 1 wysoka prędkość (stała) 2 modulowana Ustawienie dt pompy do modulacji [ C ] (parametr niedostępny w kotłach z pompami elektronicznymi) Ogrzewanie Ciśnienie minimalne p min = x*,1 [ bar ] Parametr niedostępny w kotłach kondensacyjnych. Parametr niedostępny w kotłach konwencjonalnych gdy par. 247 = lub 247 = Ciśnienie graniczne p gr = x*,1 (informacja na panelu że jest niskie ciśnienie w układzie) Parametr niedostępny gdy par. 247 = lub 247 = 1 [bar] <niedostępny> Post wentylacja w trybie CO 5 sekund (OFF) 1 3 minuty (ON) Menu kotła Genus Premium Evo i Genus Evo_v_ r. 5 / 35

6 Czas funkcji BOOST (t - czas pracy w funkcji Auto - nie jest to sterowanie pogodowe - czas pracy ze stałą temp. obiegu grzewczego) [minuta] Max PWM pompy (moc pompy kotłowej) (dotyczy pompy elektronicznej) [ % ] Min PWM pompy (moc pompy kotłowej) (dotyczy pompy elektronicznej) Sposób kontroli ciśnienia wody w kotle (rodzaj czujnika ciśnienia) <niedostępny> Korekta temp. zewnętrznej 2 5 Ciepła Woda Użytkowa 2 5 Funkcja Comfort (regulacja co 1 O C) [ % ] 2 par tylko sondy NTC 1 presostat ciśnienia ON/OFF 2 czujnik ciśnienia (elektroniczny) [ O C ] wyłączona 1 czasowa (3 min po ostatnim poborze CW) 2 zawsze aktywna Dla kotłów jednofunkcyjnych współpracujących z zasobnikiem, należy włączyć funkcję Comfort, aby ogrzewać wodę w zasobniku. Bez włączonej funkcji mamy tylko ochronę przeciwzamrożeniową dla zasobnika T=1 O C Czas obiegu w f Comfort (czas opóźnienia włączenia kotła w funkcji COMFORT, dla par. 228 = ) Opóźnienie zapłonu CWU x*,1 (zapobieganie uderzeniom hydraulicznym, dla kotłów 2-funkcyjnych) [ minuta ] 12 [ s ] Logika wyłączania CWU (wyłączenie palnika w trybie cwu dla kotłów 2-funkcyjnych) Anty kamień kotłowy - (wg tabeli 2) 1 T ust CWU + 4 C Chłodzenie po użyciu CWU (czas wybiegu pompy i wentylatora dla kotłów 2-funkcvyjnych) wyłączona 1 włączona (wg tabeli 3) T ust cwu Tabela 2 Palnik Sonda OFF ON Nie ma znaczenia NTC 1 85 O C 81 O C > 52 O C 65 O C 64 O C NTC 2 < 52 O C 62 O C 61 O C Parametr Tabela 3 Temp. Czas pracy [ s ] zasilania NTC1 wentylatora pompy < 75 O C 5 3 > 75 O C 18 3 Nie ma znaczenia NTC1 sonda na zasilaniu w kotle, NTC2 sonda na powrocie w kotle Menu kotła Genus Premium Evo i Genus Evo_v_ r. 6 / 35

7 2 5 5 Opóźnienie CWU > CO (opóźnienie włączenia CO po poborze CW) [ minuta ] <niedostępny> Anty-legionella OFF 1 ON Parametr dostępny dla 228 = 1, 228 = 2, 228 = 3 Parametr niedostępny dla 228 = Częstotliwość anty legionella [ h ] Parametr dostępny dla 228 = 1, 228 = 2, 228 = 3 Parametr niedostępny dla 228 = Temperatura anty legionella [ O C ] Parametr dostępny dla 228 = 1, 228 = 2, 228 = 3 Parametr niedostępny dla 228 = 2 6 Ustawienia ręczne kotła (sprawdzenie urządzeń kotła) 2 6 Aktywacja trybu ręcznego Kontrola pompy kotła Kontrola wentylatora Kontrola zaworu 3 drogowego <niedostępny> OFF 1 ON OFF 1 ON (1 minut gdy par. 26=1) OFF 1 ON (1 minut gdy par. 26=1) OFF 1 ON (1 minut gdy par. 26=1) 2 7 Test i kontrola 2 7 Tryb TEST (analiza spalin) OFF 1 ON Tryb ten jest również dostępny z panelu kotła po naciśnięciu i przytrzymaniu przycisku RESET. Aby funkcja była aktywna musi być odbiór ciepła, czyli pobór ciepłej wody lub włączone ogrzewanie Funkcja odpowietrzania (praca pompy kotłowej bez odpalania palnika) OFF 1 ON Tryb ten jest również dostępny z panelu kotła po naciśnięciu i przytrzymaniu przycisku ESC. Cykl odpowietrzania trwa ok. 6 minut, w tym czasie pracuje tylko pompa nie jest uruchamiany palnik. 2 8 Reset Menu 2 8 Reset do ustawień fabrycznych (reset dotyczy tylko menu kotła) przycisk OK = tak przycisk ESC = nie 3 Solar (po podłączeniu modułu solarnego) Parametr niedostępny z poziomu kotła. Parametr dostępny tylko po podłączeniu sterownika Sensys 3 Ustawienia główne 3 Temperatura zasobnika (temp. CW to samo co +/- na panelu kotła, również dla parametru 228=) [ O C ] <niedostępny> 3 2 Temperatura zredukowana zasobnika (obniżona temp. CW przy sterowaniu czasowym) [ O C ] 1 par. 3 1 Menu kotła Genus Premium Evo i Genus Evo_v_ r. 7 / 35

8 3 1 Statystyka solarna 3 1 Energia słoneczna (ilość uzyskanego ciepła z instalacji solarnej) <niedostępny> [ MWh ] Czas pracy pompy solarnej [ h ] Czas przegrzewu kolektorów [ h ] Dowolny parametr solarny Dowolny parametr solarny Ustawienia solarne Funkcja anty legionella OFF 1 ON Schemat hydrauliczny 4 niezdefiniowany schemat hydrauliczny Schemat przy współpracy instalacji solarnej z kotłem 2-funkcyjnym w wersji EVO (połączenie centralki solarnej z kotłem poprzez złącze BUS). Ciepła woda z zasobnika zasila kocioł od strony wody zimnej (wymagana sonda CWU podłączona do kotła pod styki SOL). Schemat przy współpracy instalacji solarnej z dowolnym kotłem 2-funkcyjnym. Wyjście ciepłej wody na odbiorniki lub kocioł sterowane jest zaworem 3-drogowym poprzez centralkę solarną i zależy do temp. na czujniku S3: S3 <,75 x T ust cwu + 9 do kotła (styk L-) S3 >,75 x T ust cwu +1 na odbiorniki (styk L+) Czujnik S3 działa jak zabezpieczenie i wyłącza pompę solarną dla T S3 = 7 O C. Schemat ten wybieramy również dla instalacji solarnej bez współpracy z kotłem. UWAGA: Działanie zaworu 3-drogowego uzależnione jest od programu czasowego cwu (par. 3 i 32) 2 Przypadek 1): Podłączenie z kotłem 1-funkcyjnym wersja EVO za pomocą styku BUS (nie podłączamy czujnika ciepłej wody do zasobnika sterowanie odbywa się poprzez pomiar temp. zasobnika na S3). Parametr 228=1. Aby działo ogrzewanie ciepłej wody musi być aktywna funkcja COMFORT (25=1 lub 25=2). Przypadek 2): Podłączenie z dowolnym kotłem za pomocą styku AUX lub kotła w wersji EVO z wykorzystaniem parametru 228=2. Aby sterować włączeniem kotła poprzez złącze AUX musimy ustawić par. 334= (dla innych ustawień wyjście AUX nie włącza kotła). Logika wyłączenia i włączenia grzania zasobnika: S3 < T ust cwu [T ust cwu / ] + 2 S3 > T ust cwu + 2 Np.: T ust cwu = 6 O C ON 53 O C OFF 62 O C UWAGA: jeżeli par. 334=, to wyjście AUX jest aktywne w obu przypadkach i w obu przypadkach działa programowanie czasów grzania ciepłej wody. Menu kotła Genus Premium Evo i Genus Evo_v_ r. 8 / 35

9 3 Sterowanie grzałką odbywa się poprzez złącze OUT (ON/OFF - beznapięciowe). Wyjście OUT może być aktywne w sposób ciągły lub sterowane programem czasowym przez sterownik sensys. Włączenie grzałki i kontrola temp. wody w zasobniku odbywa się poprzez termostat zewnętrzny. Podłączenie zasilania do grzałki odbywa się poprzez szeregowe połączenie termostatu i wyjścia OUT ze źródłem napięcia. Dla grzałek o mocy powyżej 1 kw, należy stosować dodatkowe przekaźniki włączające. Aby wyjście OUT było aktywne musimy ustawić par. 322=1. Schemat przy współpracy instalacji solarnej z kotłem 1-funkcyjnym wersja EVO wspomagającej instalację CO poprzez bufor. W kotle par. 228=1, oraz 25=1 lub 2 (włączona funkcja COMFORT). Współpraca z zasobnikiem KAIROS COMBI 1. Schemat przy współpracy instalacji solarnej z kotłem 2-funkcyjnym wersja EVO wspomagającej instalację CO poprzez bufor. 2. Schemat ten można wykorzystać również z 1-funkcyjnym kotłem wersja EVO, par. 228=2, Kontrola temp. wody w buforze realizowana jest przez sondę S3, natomiast temp. bufora ustawiamy w par. 327 (T SGA). lub dowolnie innym kotłem sterowanym poprzez wyjście AUX. Kontrola temp. przez sondę S3 (układ działa jak schemat obok, ale na wyświetlaczu mamy powyższy schemat). Zawór 3-drogowy wspomagania instalacji c.o. przełącza powrót w zależności od temp. na S2: Wyjście AUX: powrót do zasobnika (zasilanie na "V+") T S2 > T S4 + 6 O C powrót do kotła (zasilanie na "V-") T S2 < T S4 + 3 O C powrót zawsze do kotła, jeżeli T S2 > 7 O C ON (T SGA / 1) + 2 O C OFF T SGA + 2 O C T SGA ustawiamy w par np. T SGA = 5 O C AUX ON = 43 O C AUX OFF = 52 O C Ustawienie grzałki elektrycznej (sposób sterowania włączaniem grzałki elektrycznej dla par. 321=3) Delta T kolektora start pompy (różnica temp. pomiędzy S1 i S2) Delta T kolektora stop pompy (różnica temp. pomiędzy S1 i S2) EDF (Francja) 1 czasowe [ O C ] [ O C ] <niedostępny> Impuls kolektora (co 1 min na 3 sekund włącza się pompa solarna) Funkcja chłodzenia zasobnika (pompa solarna : ON T S2 6 O C i T S1< T S2 8 O C; OFF T S1 = T S2 4 O C) Delta T SGA (temp. bufora przy wspomaganiu CO, dla par. 321=4) T p-zamrożeniowa kolektora (pompa solarna : ON T S1 < par. 329 O C; OFF T S1 > par O C) OFF 1 ON OFF (wyłączona) 1 ON (włączona) [ O C ] [ O C ] Menu kotła Genus Premium Evo i Genus Evo_v_ r. 9 / 35

10 3 3 Ustawienia solarne Ustawienie przepływu czynnika (wskazanie przepływu podczas regulacji dla par. 331=1) Cyfrowa grupa solarna (z czujnikiem przepływu) Aktywacja czujnika ciśnienia Aktywacja anody aktywnej PRO Ustawienie wyjścia AUX [ l/min ] - 3 2,5 OFF 1 ON OFF 1 ON OFF 1 ON Integracja 1 Alarm 2 Pompa warstwowa Delta T modulacji pompy (solarnej) Częstotliwość anty legionella [ h ] Temperatura anty legionella [ O C ] Dowolny parametr solarny Dowolny parametr solarny Tryb ręczny (sprawdzenie wyjść elektrycznych centralki solarnej) 3 4 Aktywacja trybu ręcznego Aktywacja pompy solarnej Aktywacja zaworu 3 drogowego (solarnego) Aktywacja wyjścia AUX Aktywacja wyjścia OUT Kontrola zaworu mieszającego (złącze typu ON/OFF - bez napięciowe) OFF 1 ON OFF 1 ON (1 minut gdy par. 34=1) OFF 1 ON (1 minut gdy par. 34=1) OFF 1 ON (1 minut gdy par. 34=1) OFF 1 ON (1 minut gdy par. 34=1) OFF 1 Otwarty 2 Zamknięty 3 5 Diagnostyka solarna 3 5 T kolektora (sonda S1) [ O C ] T sonda dolna zasobnika (sonda S2) [ O C ] T sonda górna zasobnika (sonda S3) [ O C ] T powrót CO (sonda S4) [ O C ] Jeżeli par. 321=1 i nie ma podłączonej sondy S4, wyświetlana jest temp. -2 O C, ale nie jest to błąd dla centralki solarnej T wejścia na wężownicę solarną (S-AUX2) [ O C ] T wyjścia na wężownicę solarną (S-AUX3) [ O C ] Menu kotła Genus Premium Evo i Genus Evo_v_ r. 1 / 35

11 3 6 Diagnostyka solarna Niedostępny dla par. 331= Przepływ czynnika solarnego dla 331=1 [ l/min ] info Ciśnienie w układzie solarnym dla 332=1 [ bar ] info Pojemność zasobnika [ l ] Ilość pryszniców ( o T cwu =45 O C i 5 l/prysznic) (parametr dostępny gdy 362 i zależy od temp. i poj. zasobnika) Poziom naładowania zasobnika Parametr dostępny gdy 362 i T cwu = 45 O C [ % ] niezdefiniowane <niedostępny> 3 8 Historia błędów 3 8 Ostatnie 1 błędów (dotyczy występujących błędów w instalacji solarnej) Resetuj listę błędów Błędy wyświetlają są na całym wyświetlaczu: Błąd 4 numer kolejny Błąd anody opis błędu 217 kod błędu 15:36 31/5/212 godzina i data wystąpienia błędu (jeżeli w miejscu data pojawią się oznacza to, że nie została ustawiona data) przycisk OK = tak przycisk ESC = nie 3 9 Reset Menu 3 9 Reset do ustawień fabrycznych przycisk OK = tak przycisk ESC = nie 4 Parametry Strefy 1 4 Ustawienia temperatury 4 T dzienna parametr dostępny po podłączeniu sensysa [ O C ] T nocna parametr dostępny po podłączeniu sensysa [ O C ] T ust strefa 1 (stała temp. zasilania gdy par. 421= ) Temp. p zamrożeniowa strefy (parametr dostępny po podłączeniu sensysa - ochrona pomieszczenia) [ O C ] par (par 42=) 4 (par 42=1) [ O C ] Dowolny parametr dostępny po podłączeniu sterownika strefowego 4 1 Dowolny parametr Dowolny parametr Dowolny parametr 255 Menu kotła Genus Premium Evo i Genus Evo_v_ r. 11 / 35

12 4 2 Ustawienia Strefa Zakres temp Strefa 1 [ O C ] niskotemp. (2-45) 1 wysokotemp. (35-85) Parametr niedostępny w kotłach konwencjonalnych bez podłączonego sensysa Termoregulacja stała temp zasilania 1 termostat ON/OFF 2 tylko termostat modulowany 3 tylko sonda zewnętrzna 4 termostat modulowany + sonda zewnętrzna 1 Krzywa grzewcza (bez podłączonego sensysa kocioł konwencjonalny fabr. ustawiony jest jako wysokotemp. 42=1 bez możliwości zmiany).2 1.,6 (par42=) ,5 (par 42=1) Przesuniecie równoległe (krzywej grzania) (działa tak samo jak przyciski zmiany temp. CO na panelu sterowania) -7 < > +7 skok (par42=) (par 42=1) -14 < > Wpływ czujnika pomieszczenia (określa jak duży wpływ na temp. wody kotłowej zasilania ma różnica pomiędzy temp. ustawioną a zmierzoną w pomieszczeniu, im większa różnica tym wyższa temp. wody kotłowej) Max T Min T (maksymalna temp. dla obiegu grzewczego ograniczenie działa dla każdego rodzaju sterowania) (minimalna temp. dla obiegu grzewczego ograniczenie działa dla każdego rodzaju sterowania) 2 (par42=) 2 1 (par 42=1) (par42=) (par 42=1) (par42=) (par 42=1) <niedostępny> <niedostępny> Menu kotła Genus Premium Evo i Genus Evo_v_ r. 12 / 35

13 4 3 Diagnostyka Strefa Parametr niedostępny w kotle T pomieszczenia parametr dostępny w sensysie Aktualna temp. tylko wyświetlanie (w sensysie musi być ustawiona strefa) T pomieszczenia ustawiona w par. 4 lub 4 1 parametr dostępny w sensysie Info Temp. zasilnia CO (Strefa 1) parametr dostępny po podłączeniu modułu strefowego Info Parametr niedostępny w kotle Temp. powrotu CO (Strefa 1) parametr dostępny po podłączeniu modułu strefowego Żądanie grzania strefa Stan pompy dla strefy 1 parametr dostępny po podłączeniu modułu strefowego OFF (nie) 1 ON (tak) OFF 1 ON 4 4 Akcesoria Strefa 1 - parametr dostępny po podłączeniu modułu strefowego 4 4 Modulacja pompy strefy prędkość stała 1 modulacja wg dt 2 modulacja wg ciśnienia Delta T dla modulacji pompy [ O C ] Stała prędkość pompy gdy par. 4 4 = 5 Parametry Strefy 2 Opis identyczny jak dla parametrów 4 7 (par42=) 2 (par 42=1) [ % ] Parametry Strefy 3 Opis identyczny jak dla parametrów 4 7 Moduł strefowy parametr dostępny po podłączeniu modułu strefowego 7 <niedostępny> 7 1 Tryb ręczny 7 1 Aktywacja trybu ręcznego Kontrola pompy S Kontrola pompy S Kontrola pompy S Kontrola zaworu mieszającego S Kontrola zaworu mieszającego S3 OFF 1 ON OFF 1 ON (1 minut gdy par. 71=1) OFF 1 ON (1 minut gdy par. 71=1) OFF 1 ON (1 minut gdy par. 71=1) OFF 1 Otwarty 2 Zamknięty OFF 1 Otwarty 2 Zamknięty 2 2 Menu kotła Genus Premium Evo i Genus Evo_v_ r. 13 / 35

14 7 2 Ust główne modułu strefowego 7 2 Schemat hydrauliczny (typ modułu) Nie zdefiniowano 1 MCD (Francja) 2 MGM II 3 MGM III 4 MGZ I 5 MGZ II 6 MGZ III Korekta temp zasilania (dla modułu strefowego nr 1) (o ile temp. kotła ma być wyższa od temp. strefy) (nadwyżka temp. kotła w stosunku do temp. strefy) [ O C ] Ustawienie wyjścia AUX Żądanie grzania 1 Pompa zewnętrzna 2 Alarm wyjście aktywne na każde żądanie grzania dla dowolnej strefy grzewczej 1 wyjście jest aktywne tylko wtedy, gdy jest żądanie grzania z dowolnej strefy i jest aktywne również w czasie wybiegu pompy której strefy. 2 wyjście aktywne jest tylko wówczas, gdy zgłoszony zostanie błąd instalacji lub kotła Korekta temp zewnętrznej (zmiana co 1 O C) [ O C ] Dowolne parametry 7 3 Dowolny parametr modułu Dowolny parametr modułu Dowolny parametr modułu Parametr niedostępny z poziomu menu kotła Tryb ręczny 2 dostępny w sensysie po podłączeniu drugiego modułu strefowego 7 4 Aktywacja trybu ręcznego Kontrola pompy S Kontrola pompy S Kontrola pompy S Kontrola zaworu mieszającego S Kontrola zaworu mieszającego S6 OFF 1 ON OFF 1 ON (1 minut gdy par. 74=1) OFF 1 ON (1 minut gdy par. 74=1) OFF 1 ON (1 minut gdy par. 74=1) OFF 1 Otwarty 2 Zamknięty OFF 1 Otwarty 2 Zamknięty 2 2 Menu kotła Genus Premium Evo i Genus Evo_v_ r. 14 / 35

15 7 5 Parametr niedostępny z poziomu menu kotła Ust główne modułu strefowego 2 parametr dostępny w sensysie po podłączeniu drugiego modułu strefowego Nie zdefiniowano 1 MCD (Francja) 2 MGM II 3 MGM III. 4 MGZ I 5 MGZ II 6 MGZ III 7 5 Schemat hydrauliczny (typ modułu) Korekta temp zasilania (dla modułu strefowego nr 2) (o ile temp. kotła ma być wyższa od temp. strefy) [ O C ] Ustawienie wyjścia AUX Żądanie grzania 1 Pompa zewnętrzna 2 Alarm wyjście aktywne na każde żądanie grzania dla dowolnej strefy grzewczej 1 wyjście jest aktywne tylko wtedy, gdy jest żądanie grzania z dowolnej strefy i jest aktywne również w czasie wybiegu pompy której strefy. 2 wyjście aktywne jest tylko wówczas, gdy zgłoszony zostanie błąd instalacji lub kotła Korekta temp zewnętrznej (zmiana co 1 O C) [ O C ] Parametr niedostępny z poziomu menu kotła Dowolny parametr dostępny po podłączeniu drugiego modułu strefowego 7 6 Dowolny parametr Dowolny parametr Dowolny parametr <niedostępny> 7 8 Historia błędów 7 8 Ostatnie 1 błędów (dotyczy modułu hydraulicznego nr 1) Błędy wyświetlają są na całym wyświetlaczu: Błąd 4 numer kolejny Przegrzew Strefa 2 opis błędu 722 kod błędu 15:36 31/5/212 godzina i data wystąpienia błędu (jeżeli w miejscu data pojawią się oznacza to, że nie została ustawiona data) Resetuj listę błędów (dla modułu hydraulicznego nr 1) przycisk OK = tak przycisk ESC = nie Parametr niedostępny z poziomu menu kotła (dostępny tylko z poziomu sensysa) Ostatnie 1 błędów (dotyczy modułu hydraulicznego nr 2) Parametr niedostępny z poziomu menu kotła (dostępny tylko z poziomu sensysa) Resetuj listę błędów (dla modułu hydraulicznego nr 2) Błędy wyświetlają są na całym wyświetlaczu: Błąd 1 numer kolejny Przegrzew Strefa 5 opis błędu 725 kod błędu 15:36 31/5/212 godzina i data wystąpienia błędu (jeżeli w miejscu data pojawią się oznacza to, że nie została ustawiona data) przycisk OK = tak przycisk ESC = nie 7 9 Reset Menu 7 9 Reset do ustawień fabrycznych (dla modułu hydraulicznego nr 1) Parametr niedostępny z poziomu menu kotła (dostępny tylko z poziomu sensysa) Reset do ustawień fabrycznych (dla modułu hydraulicznego nr 2) przycisk OK = tak przycisk ESC = nie przycisk OK = tak przycisk ESC = nie Menu kotła Genus Premium Evo i Genus Evo_v_ r. 15 / 35

16 8 Parametry Serwisowe 8 <niedostępny> 8 1 Statystyka 8 1 Godziny pracy CO [ h x 1 ] [ h ] Godziny pracy CWU [ h x 1 ] [ h ] Ilość błędów zapłonu [ n x 1 ] [ liczba ] Ilość cykli zapłonu [ n x 1 ] [ liczba ] Średnia długość żądania grzania <niedostępny> 8 2 Kocioł 8 2 Poziom modulacji palnika (parametr niedostępny w kotłach kondensacyjnych) Stan wentylatora Przytrzymać przycisk OK aby zresetować parametr OFF 1 ON Prędkość wentylatora V = X x 1 (parametr niedostępny w kotłach konwencjonalnych) [ obr / min ] X Prędkość pompy Pozycja zaworu 3 drogowego OFF 1 niska 2 wysoka CWU 1 CO Przepływ CWU (przepływ mierzony przez turbinkę) [ l/min ] Stan presostatu spalin parametr niedostępny w kotłach kondensacyjnych OFF 1 ON % modulacji pompy (dotyczy tylko kotła z elektroniczną pompą) [ % ] Moc palnika (wyświetlana w czasie rzeczywistym) [ kw ] 8 3 Temperatury kotła 8 3 T ust CO [ O C ] T zasilania CO [ O C ] T powrotu CO [ O C ] T CWU nie jest wyświetlana temp. ciepłej wody [ O C ] <niedostępny> T zewnętrzna [ O C ] 8 4 Solar i zasobnik 8 4 T zasobnika parametr niedostępny dla ustawienia par. 228= i 228=2 [ O C ] <niedostępny> T zasilania CWU parametr dostępny po podłączeniu czujnika zasilania wody zimnej pod zaciski SOL na module elektronicznym [ O C ] <niedostępny> <niedostępny> Menu kotła Genus Premium Evo i Genus Evo_v_ r. 16 / 35

17 8 5 Serwis 8 5 Miesiące do nast. Przeglądu kondensacyjne 24 - konwencjonalne Włączenie przypomnienia Reset przypomnienia <niedostępny> Wersja oprogramowania Wersja SW moduł <niedostępny> OFF (wyłączone przypomnienie) 1 ON (włączenie przypomnienia) przycisk OK = tak przycisk ESC = nie 8 6 Historia błędów 8 6 Ostatnie1 błędów (dotyczy błędów występujących w kotle) (moduł serwisowy nie ma zapisanych błędów) Błędy wyświetlają są na całym wyświetlaczu: Błąd 4 numer kolejny Potrzebne napełnienie opis błędu 18 kod błędu 15:36 31/5/212 godzina i data wystąpienia błędu (jeżeli w miejscu data pojawią się oznacza to, że nie została ustawiona data) Resetuj listę błędów (występujących w kotle) przycisk OK = tak przycisk ESC = nie 8 7 Dowolne parametry 8 7 Dowolny parametr kotła Dowolny parametr kotła Dowolny parametr kotła Dowolny parametr kotła 9 <niedostępny> 1 Parametr niedostępny w kotle. Parametr dostępny po podłączeniu zasobnika Kairos Combi lub Fresh Water Station (FWS) 1 Parametry użytkownika 1 Ustawienie temperatury CWU (działa tak samo jak przycisk do ustawiania temp. cwu na panelu kotła) [ O C ] Tryb ręczny 1 1 Aktywacja trybu ręcznego Aktywacja pompy FWS Kontrola zaworu 3-drogowego Kontrola wyjścia AUX Kontrola zaworu mieszającego OFF 1 ON OFF 1 ON (1 minut gdy par. 1 1 =1) OFF 1 ON (1 minut gdy par. 1 1 =1) OFF 1 ON (1 minut gdy par. 1 1=1) OFF 1 Otwarty (1 min. gdy par. 1 1=1) 2 Zamknięty (1 min. gdy par. 1 1=1) Menu kotła Genus Premium Evo i Genus Evo_v_ r. 17 / 35

18 1 2 Parametry FWS 1 2 Schemat hydrauliczny <niedostępny> niezdefiniowany 1 bez pompy cyrkulacyjnej cwu 2 z pompą cyrkulacyjną cwu Dowolny parametr Dowolny parametr Dowolny parametr Diagnostyka FWS T wyjścia CWU (temp. wody ciepłej S1) T wejścia CWU (temp. wody zimnej S4) [ O C ] [ O C ] T powrotu CO (temperatura powrotu do bufora za płytowym wymiennikiem ciepła S2) T zasilania CO (temperatura wyjścia z bufora na płytowy wymiennik ciepła S3) [ O C ] [ O C ] Przepływ CWU [ l / min ] Dolna sonda zasobnika (temperatura w dolnej części bufora) <niedostępny> Ilość energii do podgrzania ciepłej wody Czas pracy pompy FWS 1 4 <niedostępny> 1 5 <niedostępny> 1 6 <niedostępny> [ O C ] MW / h 11 <niedostępny> 12 <niedostępny> 13 <niedostępny> 14 Parametr niedostępny w kotle!!!! Parametry Strefy 4 po podłączeniu dodatkowego modułu strefowego (parametr wyświetlany jest tylko w sensysie) przełącznik nr 2 w dodatkowym module strefowym ustawić na OFF. 14 Ustawienia temperatury 14 T dzienna parametr dostępny po podłączeniu sensysa [ O C ] T nocna parametr dostępny po podłączeniu sensysa [ O C ] T ust strefa 4 (stała temp. zasilania gdy par = ) Temp. p zamrożeniowa strefy parametr dostępny po podłączeniu sensysa (ochrona pomieszczenia) [ O C ] par (par 14 2 =) 4 (par 14 2 =1) [ O C ] Menu kotła Genus Premium Evo i Genus Evo_v_ r. 18 / 35

19 14 1 Dowolny parametr dostępny po podłączeniu sterownika strefowego 14 1 Dowolny parametr Dowolny parametr Dowolny parametr Ustawienia Strefa Zakres temp Strefa 4 [ O C ] niskotemp. (2-45) 1 wysokotemp. (35-85) 1 Parametr niedostępny w kotłach konwencjonalnych bez podłączonego sensysa Termoregulacja stała temp zasilania 1 termostat ON/OFF 2 tylko termostat modulowany 3 tylko sonda zewnętrzna 4 termostat modulowany + sonda zewnętrzna 1 Krzywa grzewcza (bez podłączonego sensysa kocioł konwencjonalny fabr. ustawiony jest jako wysokotemp =1 bez możliwości zmiany).2 1.,6 (par 142=) ,5 (par 142=1) Przesuniecie równoległe (krzywej grzania) (działa tak samo jak przyciski zmiany temp. CO na panelu sterowania) par.14 2 = par = < > < > Wpływ czujnika pomieszczenia (określa jak duży wpływ na temp. wody kotłowej zasilania ma różnica pomiędzy temp. ustawioną a zmierzoną w pomieszczeniu, im większa różnica tym wyższa temp. wody kotłowej) 2 2 (par =) 1 (par =1) Max T Min T <niedostępny> <niedostępny> (maksymalna temp. dla obiegu grzewczego ograniczenie działa dla każdego rodzaju sterowania) (minimalna temp. dla obiegu grzewczego ograniczenie działa dla każdego rodzaju sterowania) [ O C ] [ O C ] (par =) (par 14 2 =1) (par 14 2 =) (par 14 2 =1) Menu kotła Genus Premium Evo i Genus Evo_v_ r. 19 / 35

20 14 3 Diagnostyka Strefa Parametr niedostępny w kotle T pomieszczenia parametr dostępny w sensysie Aktualna temp. tylko wyświetlanie (w sensysie musi być ustawiona strefa) T pomieszczenia ustawiona w par. 14 lub 14 1 parametr dostępny w sensysie Info Temp. zasilnia CO (Strefa 4) parametr dostępny po podłączeniu modułu strefowego Info Parametr niedostępny w kotle Temp. powrotu CO (Strefa 4) parametr dostępny po podłączeniu modułu strefowego Żądanie grzania strefa Stan pompy dla strefy 4 parametr dostępny po podłączeniu modułu strefowego OFF (nie) 1 ON (tak) OFF 1 ON 14 4 Akcesoria Strefa 4 - parametr dostępny po podłączeniu modułu strefowego 14 4 Modulacja pompy strefy prędkość stała 1 modulacja wg dt 2 modulacja wg ciśnienia Delta T dla modulacji pompy [ O C ] Stała prędkość pompy gdy par. 4 4 = [ % ] Parametr niedostępny w kotle!!!! Parametry Strefy 5 po podłączeniu dodatkowego modułu strefowego (parametr wyświetlany jest tylko w sensysie) przełącznik nr 2 w dodatkowym module strefowym ustawić na OFF. 16 Parametr niedostępny w kotle!!!! Parametry Strefy 6 po podłączeniu dodatkowego modułu strefowego (parametr wyświetlany jest tylko w sensysie) przełącznik nr 2 w dodatkowym module strefowym ustawić na OFF. Menu kotła Genus Premium Evo i Genus Evo_v_ r. 2 / 35

21 Kod dostępu (234) Język, data, czas, aktualizacja czasu Menu (dostęp do wszystkich parametrów kotła) Kreator konfiguracji Kocioł Parametry konfiguracji Parametry gazu 22 Powolne zapalanie 23 Moc max CO absolutna 231 Moc max CO regulowana 232 Moc max CWU; niedostępny w kotłach konwencjonalnych 233 Moc min CWU; niedostępny w kotłach konwencjonalnych 234 Moc max CO; niedostępny w kotłach konwencjonalnych 27 tryb TEST Parametry regulacyjne 22 powolne zapalanie 231 moc max CO regulowana 223 niedostępny 238 prędkość pompy 245 Max PWM pompy (moc pompy kotłowej); dostępny w kotłach z pompą elektroniczną 246 Min PWM pompy (moc pompy kotłowej); dostępny w kotłach z pompą elektroniczną Wyświetlanie 821 Stan wentylatora 822 Prędkość wentylatora; niedostępny w kotłach konwencjonalnych 823 Prędkość pompy 824 Pozycja zaworu 3 dr 825 Przepływ CWU (l/min) 827 % modulacji pompy; dostępny w kotłach z pompą elektroniczną 83 T ust CO 831 T zasilania CO 832 T powrotu CO 833 T CWU 84 T zasobnika 835 T zewnętrzna Strefa 4 strefa do ustawienia na wyświetlaczu 42 T ust strefa 1 52 T ust strefa 2 62 T ust strefa 3 42 Zakres temp. Strefa 1; niedostępny w kotłach konwencjonalnych bez podłączonego sensysa 52 Zakres temp. Strefa 2; niedostępny w kotłach konwencjonalnych bez podłączonego sensysa 62 Zakres temp. Strefa 3; niedostępny w kotłach konwencjonalnych bez podłączonego sensysa 434 Żądanie grzania strefa Żądanie grzania strefa Żądanie grzania strefa 3 83 T ust CO Procedury z przewodnikiem Napełnianie systemu Odpowietrzanie systemu Analiza spalin Opcje serwisowe Dane serwisu (wpisanie nazwy firmy i telefonu) Włącz przypomnienie o przeglądzie Zresetuj przypomnienie o serwisie Ilość miesięcy do przeglądu Tryb TEST (należy wybrać TAK lub NIE) (należy wybrać TAK lub NIE) (wybrać ilość miesięcy do przeglądu z przedziału 6 miesięcy) Test pompy - OFF (brak testu) - ON (włączenie pompy w trybie test) Test zaworu 3-drogowego - CWU (ustawienie zaworu w trybie cwu) - CO (ustawienie zaworu w trybie co) Test wentylatora - OFF (brak testu) - ON (włączenie wentylatora w trybie test) cd tabeli poniżej. Menu kotła Genus Premium Evo i Genus Evo_v_ r. 21 / 35

22 cd tabeli powyżej Przegląd Kocioł Parametry konfiguracji Parametry gazu 22 Powolne zapalanie 23 Moc max CO absolutna 231 Moc max CO regulowana 232 Moc max CWU; niedostępny w kotłach konwencjonalnych 233 Moc min CWU; niedostępny w kotłach konwencjonalnych 234 Moc max CO; niedostępny w kotłach konwencjonalnych 27 Tryb TEST Wyświetlanie 821 Stan wentylatora 822 Prędkość wentylatora; niedostępny w kotłach konwencjonalnych 823 Prędkość pompy 824 Pozycja zaworu 3 dr 825 Przepływ CWU (l/min) 827 % modulacji pompy; dostępny w kotłach z pompą elektroniczną 83 T ust CO 831 T zasilania CO 832 T powrotu CO 833 T CWU 84 T zasobnika 835 T zewnętrzna Wymiana modułu 22 Powolne zapalanie 226 Konfiguracja kotła standardowego 228 Wersja kotła 229 Nominalna moc kotła 23 Moc max CO absolutna 231 Moc max CO regulowana 232 Moc max CWU; niedostępny w kotłach konwencjonalnych 233 Moc min CWU; niedostępny w kotłach konwencjonalnych 234 Moc max CO; niedostępny w kotłach konwencjonalnych 247 Urządzenie kontroli ciśnienia 25 Funkcja Comfort 253 Logika wyłączenia CWU Błędy (po naciśnięciu przycisku OK dostęp do ostatnich 1 błędów przejście do następnego błędu pokrętłem "nawigacji"). Menu kotła Genus Premium Evo i Genus Evo_v_ r. 22 / 35

23 NIEPRAWIDŁOWOŚCI W DZIAŁANIU Są trzy typy nieprawidłowego funkcjonowania kotła: - blokada - wymagająca resetu kotła; - zatrzymanie pracy - kocioł podejmuje pracę automatycznie po usunięciu usterki - ostrzeżenie - nieprawidłowe funkcjonowanie kotła, bez jego blokady (tylko informacja) Kod błędu Opis OBIEG CO Przegrzew (STB) temperatura na wymienniku powyżej 12 ± 4 O C (możliwe odblokowanie kotła gdy temp. zasilania spadnie poniżej 87 O C) Czujnik ciśnienia wody w zwarciu lub rozwarciu (w modułach serwisowych dokonać wyboru odpowiedniego czujnika ciśnienia parametr ) Ograniczony przepływ wody / brak wody - wykryty 3 krotnie w ciągu 4 minut: T zas > 7 [ C/s ] Zbyt duży przyrost temperatury w trakcie pracy palnika oraz do 7 sekund po jego wyłączeniu: T zas > 2 [ C/s ] lub T pow > 2 [ C/s ] Mały przepływ wody lub duże schłodzenie powrotu / brak wody - wykryty 3 krotnie w ciągu 4 minut: T zas T pow > 55 [ C ] Temperatura powrotu wyższa od temperatury zasilania wykryta 3 krotnie w ciągu 4 minut : T pow > T zas + 1 [ C ] Kasowanie błędu Reset Reset Reset Reset Reset 1 7 Temperatura powrotu wyższa od temperatury zasilania: T pow > T zas + 3 [ C ] Reset 1 8 Niedostateczne ciśnienie wody w kotle - p < p min =.4 bara (dotyczy kotłów z elektronicznym pomiarem ciśnienia, sprawdzić parametr 247 w menu kotła) 1 9 Zbyt wysokie ciśnienie wody w kotle - p > 3 [ bar ] 1 1 Sonda NTC1 na zasilaniu obiegu grzewczego w zwarciu lub rozwarciu Ciśnienie wody niższe od minimalnego (w kotłach z elektronicznym pomiarem ciśnienia) Sonda NTC2 na powrocie z obiegu grzewczego w zwarciu lub rozwarciu Sonda zewnętrzna w zwarciu lub rozwarciu Otwarty kontakt termostatu podłogowego (styki TA2 w kotle) Sonda NTC1 lub NTC2 poza zakresem pomiaru oporności 1 P 1 Ograniczony przepływ wody / brak wody: T zas > 7 [ C/s ] Ostrzeżenie 1 P 2 Mały przepływ wody lub duże schłodzenie powrotu / brak wody: T zas T pow > 55 [ C ] Ostrzeżenie 1 P 3 Temperatura powrotu wyższa od temperatury zasilania: T pow > T zas + 1 [ C ] Ostrzeżenie 1 P 4 Zbyt niskie ciśnienie (konieczne uzupełnienie) p < p syg =,6 bara Ostrzeżenie Menu kotła Genus Premium Evo i Genus Evo_v_ r. 23 / 35

24 OBIEG CWU 2 1 Sonda NTCs ciepłej wody w zwarciu lub rozwarciu dotyczy par. 228=3 2 2 Dolna sonda zasobnika solarnego w zwarciu lub rozwarciu 2 3 Sonda zasobnika w rozwarciu lub jej brak 2 4 Uszkodzona sonda kolektora słonecznego lub T>17 O C 2 5 Sonda CWU na wlocie zasobnika solarnego w rozwarciu 2 6 Sonda CWU na wlocie zasobnika solarnego w zwarciu 2 7 Przegrzew kolektora solarnego 2 8 Niska temperatura kolektora solarnego (aktywna fk. przeciw zamarzaniu) 2 9 Przegrzew ciepłej wody w zasobniku T 8 O C (znika dla T< 75 O C) Ostrzeżenie 2 1 Uszkodzona górna sonda zasobnika Uszkodzona sonda ogrzewania solarnego Uszkodzona sonda zasilania wężownicy (AUX 2) Uszkodzona sonda powrotu wężownicy (AUX 3) Niezdefiniowany schemat hydrauliczny instalacji solarnej ( ustaw w par ) Rozłączony czujnik ciśnienia solarnego brak połączenia kablowego (przerwa na okablowaniu) p 6 bar automatyczny RESET dla p < 6 bar Zbyt niskie ciśnienie w układzie solarnym p <,4 bar (blokada pompy solarnej) automatyczny RESET dla p > 1, bara Błąd anody opór 47 kω 2 5 Niezdefiniowany schemat hydrauliczny FWS Uszkodzony czujnik ciepłej wody FWS Uszkodzony czujnik powrotu bufora FWS Uszkodzony czujnik zasilania bufora FWS Uszkodzony czujnik zimnej wody FWS 2 P 1 LE 9 F 6 Zbyt niskie ciśnienie w układzie solarnym p <,6 bara (układ pracuje) nie ma blokady systemu solarnego automatyczny RESET dla p > 1, bara Kody, które mogą pojawić się podczas pierwszego napełnienia zasobnika, kiedy temperatura wody w zasobniku jest niższa niż 1 O C (temp. ochrony dla zasobnika). Kody znikają po podgrzaniu zasobnika powyżej 1 O C Informacja (bez blokady kotła) MODUŁ ELEKTRONICZNY 3 1 Błąd EPROM-u wyświetlacza 3 2 Błąd komunikacji między modułami 3 3 Błąd wewnętrzny modułu głównego 3 4 Więcej niż 5 resetów w ciągu 15 minut 3 5 Błąd wewnętrzny modułu głównego Reset 3 6 Błąd wewnętrzny modułu głównego Reset 3 7 Błąd wewnętrzny modułu głównego Reset 3 P 9 Konieczność wykonania przeglądu (czas przeglądu ustawiany i aktywowany w parametrze 8 5 i 8 5 1). Informacja Menu kotła Genus Premium Evo i Genus Evo_v_ r. 24 / 35

25 KOMUNIKACJA Z AKCESORIAMI 4 1 Problem komunikacji miedzy modemem a złączem BUS 4 2 Błąd modemu GPRS/GSM 4 3 Błąd karty SIM 4 4 Błąd w komunikacji pomiędzy modemem a modułem 4 5 Błąd modemu 4 6 Błąd modemu 4 7 Sonda wewnętrzna w rozwarciu (termostatu pokojowego) 4 8 Sonda wewnętrzna w zwarciu (termostatu pokojowego) ZAPŁON + JONIZACJA 5 1 Brak płomienia nie została wykryta jonizacja w ciągu 8 sekund od zapłonu Reset 5 2 Płomień wykryty przy zamkniętym zaworze gazu 5 4 Blokada palnika po 3 kolejnych zerwaniach palnika (w czasie normalnej pracy) 5 P 1 Pierwsza próba zapłonu nieudana Ostrzeżenie 5 P 2 Druga próba zapłonu nieudana Ostrzeżenie 5 P 3 Zanik płomienia w czasie pracy palnika Ostrzeżenie 5 P 4 3 zaniki płomienia w czasie jednego cyklu pracy ON/OFF ODPROWADZENIE SPALIN 6 1 Zadziałanie termostatu spalin (otwarta komora spalania) 6 4 Zbyt niskie obroty wentylatora (obr. < rpm) lub uszkodzenie czujnika Halla - np. par. 226 = 3 i rozłączony czujnik Halla. Reset Brak zasilania wentylatora 6 7 Presostat zamknięty przed startem wentylatora 6 1 Temperatura spalin wyższa niż 167 O C (zadziałanie bezpiecznika termostatycznego w kotłach kondensacyjnych) Zbyt niskie obroty wentylatora 6 P 1 Zbyt późne zamknięcie styków presostatu spalin (zamknięta komora spalania) Par = (CF) Par = 1 (VCM) Par = 2 (stałe obroty wentylatora) dla kotła Genus EVO w tym kotle wentylator jest modulowany Par = 4 (Bitermik CF) Par = 5 (Bitermik FF) Wymiana wymiennika 6 P 2 Rozwarcie styków presostatu podczas pracy palnika (zamknięta komora spalania) Ostrzeżenie 6 P 4 Zbyt niskie obroty wentylatora lub awaria czujnika Halla Ostrzeżenie Menu kotła Genus Premium Evo i Genus Evo_v_ r. 25 / 35

26 STREFY GRZEWCZE 7 1 Uszkodzona sonda zasilania CO w strefie Uszkodzona sonda zasilania CO w strefie Uszkodzona sonda zasilania CO w strefie Uszkodzona sonda zasilania CO w strefie Uszkodzona sonda zasilania CO w strefie Uszkodzona sonda zasilania CO w strefie Przegrzew w strefie Uszkodzona sonda powrotu strefy Uszkodzona sonda powrotu strefy Uszkodzona sonda powrotu strefy Uszkodzona sonda powrotu strefy Uszkodzona sonda powrotu strefy Uszkodzona sonda powrotu strefy Przegrzew w strefie Przegrzew w strefie Przegrzew w strefie Przegrzew w strefie Przegrzew w strefie Niezdefiniowany schemat hydrauliczny (ustawić par. 7 2 ) Niezdefiniowany schemat hydrauliczny (ustawić par. 7 5 ) Menu kotła Genus Premium Evo i Genus Evo_v_ r. 26 / 35

27 MENU POZIOM UŻYTKOWNIKA (w kotle) Aby wejść do ustawień użytkownika należy: nacisnąć OK Panel kotła Genus Premium EVO Genus EVO A na ekranie pojawią się parametry poziomu użytkownik: IKONA Poziom 1 Poziom 2 Poziom 3 Opis Ustawienie CO Ustawienie CWU Ustawienie temperatury CO Ustawienie temperatury CWU Funkcja Comfort Język Ustawienie Tco w strefie 1 Ustawienie Tco w strefie 2 Ustawienie Tco w strefie 3 Ustawienie temperatury CWU Wyłączona Sterowanie czasowe Zawsze aktywna Ustawiana również przyciskami + lub - z prawej strony wyświetlacza. Z funkcją AUTO korekta temperatury zasilania. Z funkcją AUTO korekta temperatury zasilania. Z funkcją AUTO korekta temperatury zasilania. Tylko z modułem strefowym. Ustawiana również przyciskami + lub - z lewej strony wyświetlacza. Domyślnie Musi być włączona przy współpracy kotła z zasobnikiem Ustawienie interfejsu Czas i data Ekran początkowy Jasność w trybie standby Podświetlenie Kocioł podstawowy Kocioł rozszerzony Domyślnie Czas wyświetlania ekranu Menu kotła Genus Premium Evo i Genus Evo_v_ r. 27 / 35

28 UKŁAD ZAPŁONOWY Regulacja zaworu gazowego SIT 848 SIGMA W kotłach montowany jest zawór gazowy SIT 848 SIGMA (wszystkie modele kondensacyjne w wersji Evo) Śruba regulacji min (pod zaślepką) Śruba regulacji max Króciec pomiaru ciś. wewnętrznego gazu (P INT) Króciec pomiaru ciś. wejścia gazu UWAGA: Jeżeli są trudności z ustawieniem CO 2 na mocy minimalnej, postępuj jak poniżej: podłącz manometr do króćca P INT pomiaru ciśnienia wewnętrznego zaworu, uruchom kocioł z mocą maksymalną (w funkcji kominiarz ), śrubą regulacji mocy minimalnej ustaw ciśnienie gazu (patrz manometr) blisko mbar, uruchom kocioł z mocą minimalną (w funkcji kominiarz ) ustaw żądaną wartość CO 2 (wg danych z tabeli) Menu kotła Genus Premium Evo i Genus Evo_v_ r. 28 / 35

29 UKŁAD ZAPŁONOWY Zmiana rodzaju gazu w kotle Genus Premium Evo Wymień mixer bi-venturi i kryzę (diafragma), zestawy na GPL dostępne od III kw. 213r. Rodzaj gazu Moc kotła [ kw ] Wymiary miksera [ mm ] Wymiary króćca wewnętrznego [ mm ] Wymiary kryzy (diafragmy) [ mm ] G2 (Gz 5) G31 (GPL) 24 φ 24 φ 4,5 φ 6,4 3 φ 26 φ 4,5 φ 6,9 35 φ28 φ 4,95 φ 7,5 24 φ 24 φ 3,2 φ 5,5 3 φ 26 φ 3,4 φ 5,8 35 φ 28 φ 3,6 φ 6, Menu kotła Genus Premium Evo i Genus Evo_v_ r. 29 / 35

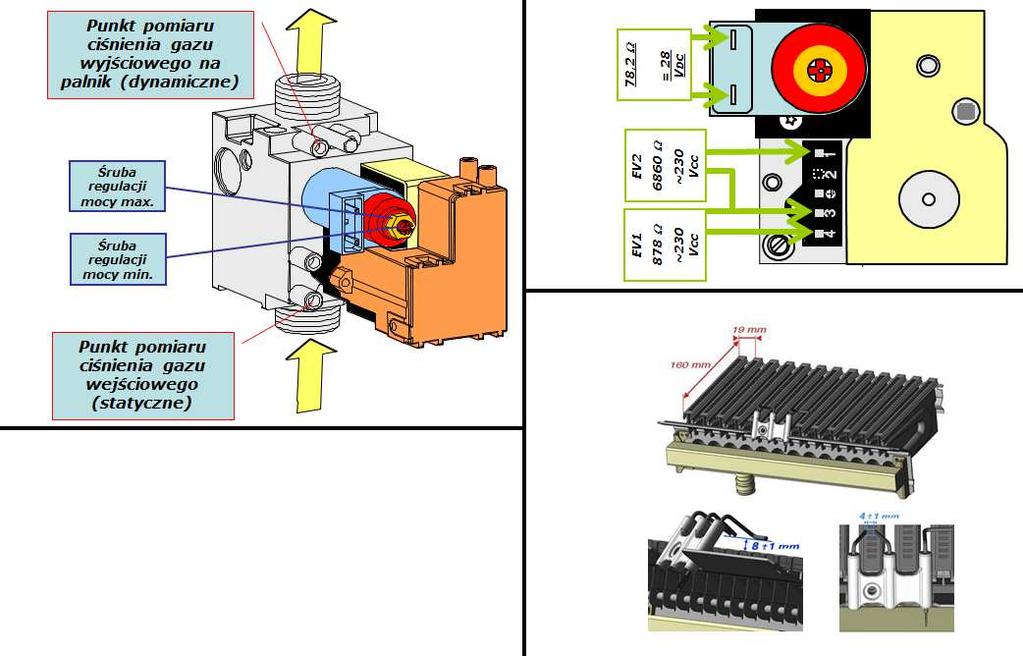

30 UKŁAD ZAPŁONOWY Regulacja zaworu gazowego SIT 845 SIGMA Minimalny prąd jonizacji 1 µa. Uwaga: występują dwa rodzaje palników 11 i 13 rampowy, z tego wynikają mniejsze lub większe wymienniki ciepłą dla tych samych mocy Menu kotła Genus Premium Evo i Genus Evo_v_ r. 3 / 35

31 KOCIOŁ + ZASOBNIK Wszystkie kotły jednofunkcyjne dostarczane są z zaworem trójdrogowym i czujnikiem temp. wody w zasobniku typu NTC 1k. Podczas uruchomienia należy zwrócić uwagę na podłączenie hydrauliczne pomiędzy kotłem i zasobnikiem (schemat poniżej). Parametr (wersja TANK) Sonda NTC Parametr (wersja SYSTEM) Termostat ON/OFF Linia dolnej Sensys lub Modulowany czujnik pomieszczenia Sonda zewnętrzna typ NTC 1k Termostat pokojowy typu ON/OFF krawędzi kotła Sonda zasobnika typ NTC 1k UWAGA: podłączenie urządzeń sygnałem BUS wymaga zachowania polaryzacji. Menu kotła Genus Premium Evo i Genus Evo_v_ r. 31 / 35

32 Wykres charakterystyki sond NTC (kotłowe, zasobnika ciepłej wody) oraz czujnika zewnętrznego wersja EVO). Menu kotła Genus Premium Evo i Genus Evo_v_ r. 32 / 35

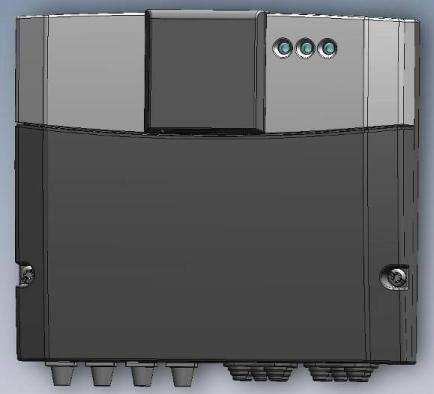

33 SOLAR MANAGER sterownik systemu solarnego Miejsce na podłączenie sterownika Sensys Diody Anoda Zasilanie 23 V AC Zabezpieczenie termiczne 95 O C (*) Wyjście przekaźnikowe AUX (ON/OFF) Pompa solarna Zawór 3-drogowy Złącze BUS Sonda S4 (czujnik syst. zintegrowanego) Sonda S3 (górny czujnik zasobnika) Sonda S2 (dolny czujnik zasobnika) Sonda S1 (czujnik solar) Menu kotła Genus Premium Evo i Genus Evo_v_ r. 33 / 35

34 MODUŁ HYDRAULICZNY (MGM) sterownik stref grzewczych Schemat elektryczny - MGM z kotłem GALILEO EVO Sonda zasilania strefy 3 (MGM III) Sonda powrotu strefy 3 (MGM III) Sonda zasilania strefy 1 (MGM III) Sonda powrotu strefy 1 (MGM III) Sonda powrotu strefy 2 (MGM III) Sonda zasilania strefy 2 (MGM III) Sensys i/lub modulowane czujniki jako temp. sterowanie stref łączymy Bus-em równolegle Podłączenie BUS Sonda zewnętrzna Termostat pokojowy w strefie 3 Zasilanie 23 V AC Sondę zewnętrzną należy podłączyć pod kocioł Termostat pokojowy w strefie 2 Pompa strefy 1 Termostat pokojowy w strefie 1 Pompa strefy 2 Pompa strefy 3 Sterowanie zaworem mieszającym w strefie 2 Sterowanie zaworem mieszającym w strefie 3 Menu kotła Genus Premium Evo i Genus Evo_v_ r. 34 / 35

35 MODUŁ HYDRAULICZNY rozszerzenie o dodatkowe strefy Możliwe jest podłączenie dwóch modułów hydraulicznych, czyli uzyskanie aż 6 stref grzewczych z kotłem w wersji Evo. Aby możliwe było sterowanie wszystkimi sześcioma strefami, sterowniki modułów hydraulicznych połączyć należy równolegle z kotłem złączem BUS, oraz w jednym ze sterowników przestawić mikroprzełącznik nr 2 z pozycji ON w położenie OFF. Przy takiej konfiguracji moduł nr 1 ma numerację stref 1, 2 i 3, natomiast moduł nr 2 przyjmuje numerację 4, 5 i 6. UWAGA: Aby możliwe było sterowanie wszystkimi strefami konieczne jest podłączenie sterownika SENSYS, ponieważ w kotle nie jest dostępne sterowanie dodatkowymi strefami (możliwość sterowania tylko z sensysa). Po podłączeniu sensysa na wyświetlaczu może pojawić się komunikat, "ZBYT DUŻA ILOŚĆ DANYCH BUS", aby skasować ten komunikat na module nr 1 należy mikroprzełącznik nr 1 ustawić w pozycji OFF. Nie zmieniać na module mikroprzełącznika nr 2, który służy do konfiguracji jako rozszerzenie stref. Menu kotła Genus Premium Evo i Genus Evo_v_ r. 35 / 35
