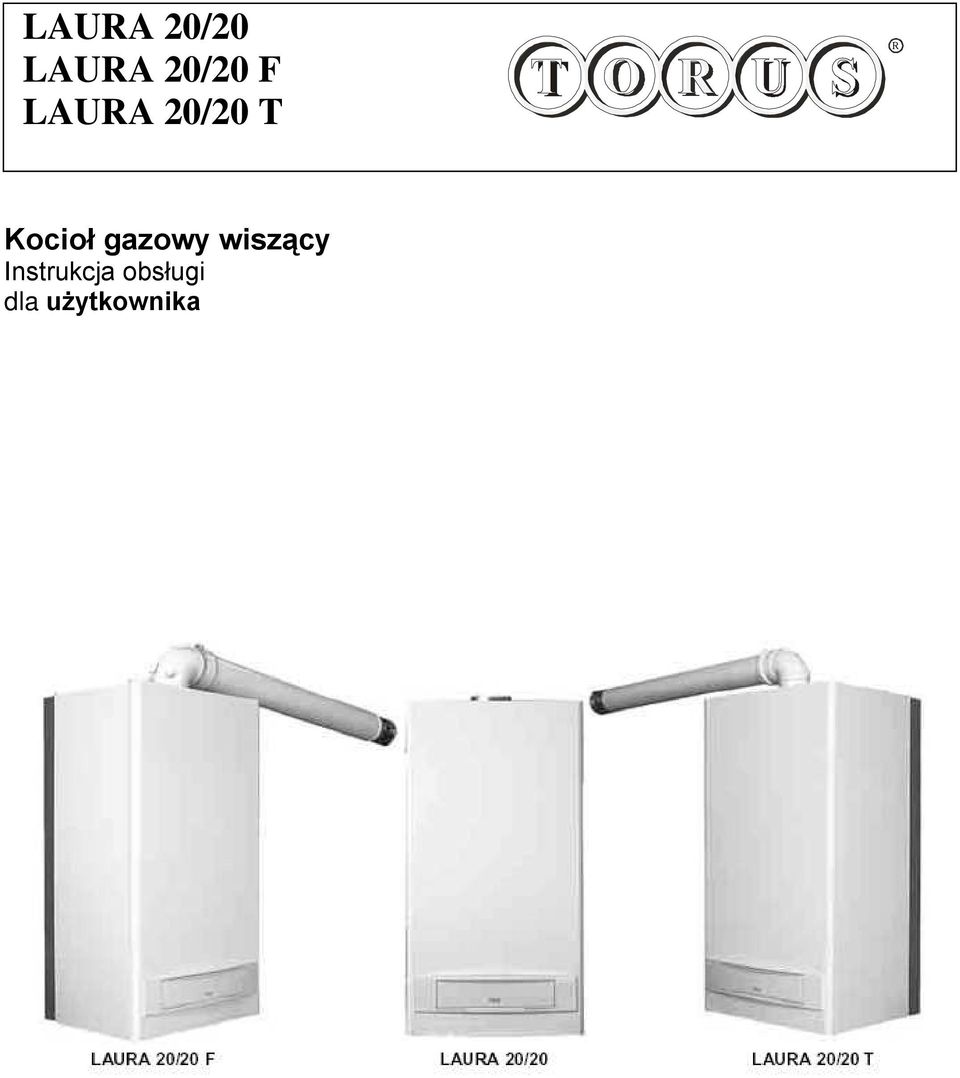

1 LAURA 20/20 LAURA 20/20 F LAURA 20/20 T R Kocioł gazowy wiszący Instrukcja obsługi dla użytkownika

2 Charakterystyka ogólna LAURA 20/20: Kocioł dwufunkcyjny tj. C.O. i C.W.U. przepływowy. Spalanie odbywa się w otwartej komorze spalania tzn. powietrze do spalania pochodzi z bezpośredniego otoczenia w jakim kocioł się znajduje. LAURA 20/20 T: Kocioł dwufunkcyjny przepływowy z otwartą komorą spalania j.w. Produkty spalania ewakuowane są do komina poprzez wentylator. LAURA 20/20 F: Kocioł dwufunkcyjny przepływowy z zamkniętą komorą spalania. Spalanie odbywa się w komorze uszczelnionej, izolowanej od otoczenia w jakim kocioł się znajduje natomiast powietrze niezbędne do procesu spalanie dostarczane jest z zewnątrz w tym samym czasie co ewakuacja spalin poprzez wentylator. Zakres pracy: Ogrzewanie (tzn. C.O.) Moc użyteczna: regulowana od 8,13 kw do 23,24 kw. Ciśnienie maksymalne w obwodzie C.O.: 3 bar Temperatura maksymalna: 90 ºC Ciśnienie napełnienia obwodu C.O.: 1,5 bar Zakres pracy: Ciepła Woda Użytkowa (C.W.U.) Moc użyteczna: regulowana od 8,13 kw do 23,24 kw Ciśnienie maksymalne w obwodzie C.W.U.: 7 bar Temperatura maksymalna: 60 ºC Wydatek C.W.U.: t 25ºC 13,3 l/min t 30ºC 11,1 l/min t 35ºC 9,5 l/min Minimalne ciśnienie i strumień do zapłonu: 0,2 bar i 3 l/min.

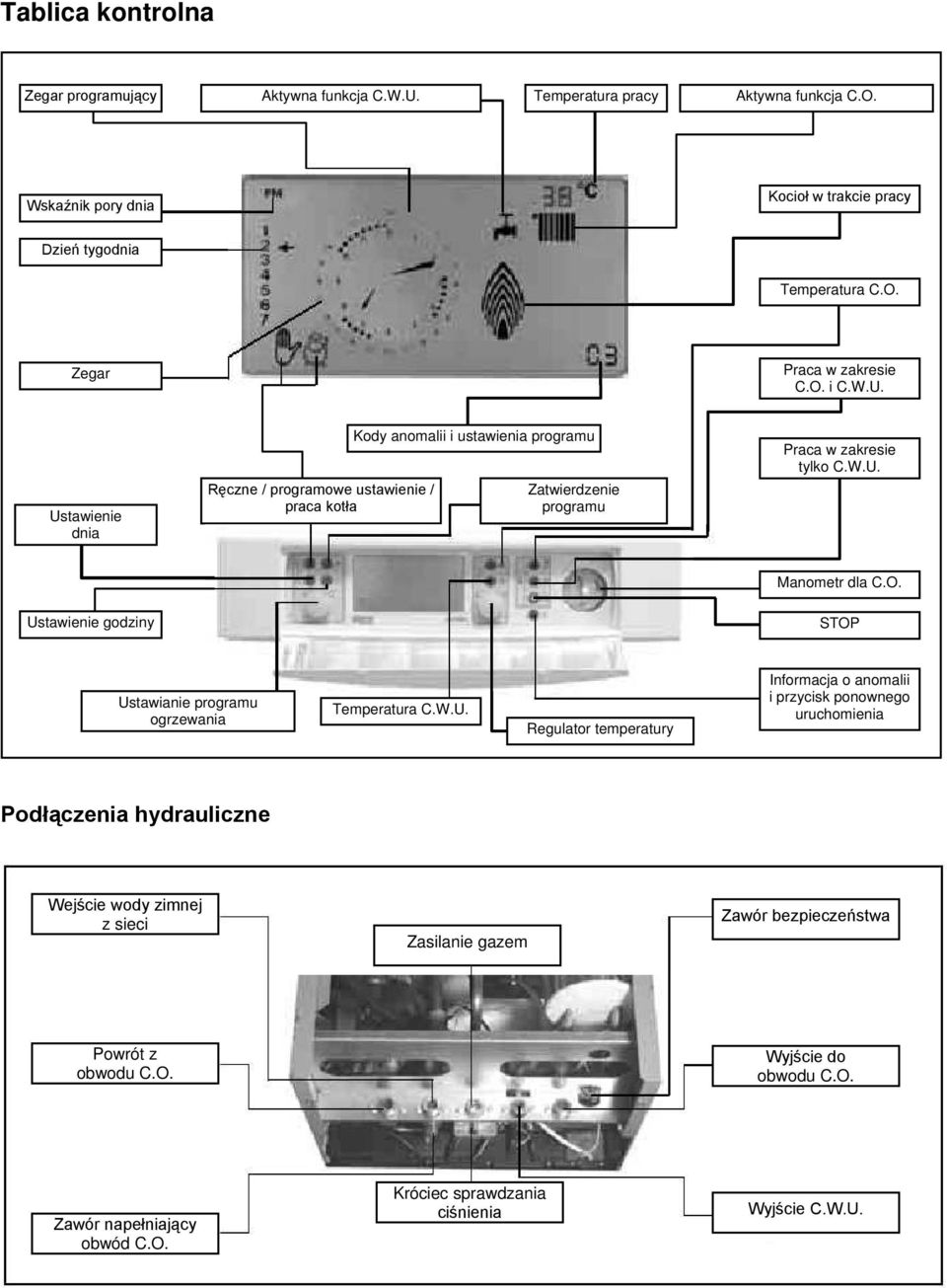

3 Tablica kontrolna Zegar programujący Aktywna funkcja C.W.U. Temperatura pracy Aktywna funkcja C.O. Wskaźnik pory dnia Kocioł w trakcie pracy Dzień tygodnia Temperatura C.O. Zegar Praca w zakresie C.O. i C.W.U. Ustawienie dnia Ręczne / programowe ustawienie / praca kotła Kody anomalii i ustawienia programu Zatwierdzenie programu Praca w zakresie tylko C.W.U. Manometr dla C.O. Ustawienie godziny STOP Ustawianie programu ogrzewania Temperatura C.W.U. Regulator temperatury Informacja o anomalii i przycisk ponownego uruchomienia Podłączenia hydrauliczne Wejście wody zimnej z sieci Zasilanie gazem Zawór bezpieczeństwa Powrót z obwodu C.O. Wyjście do obwodu C.O. Zawór napełniający obwód C.O. Króciec sprawdzania ciśnienia Wyjście C.W.U.

4 Uruchomienie Powinien się świecić. Włączyć Jeśli < 1 bar dopełnić do 1,5 bar i dobrze zakręcić Ustawić możliwie najniższy stopień prędkości pompy celem uniknięcia szumu w instalacji i odpowietrzyć ją jeśli jest to konieczne. Obrócić Ustawienie godziny i dnia Włączyć zegar Ustawić żądaną godzinę Zatwierdzić wybraną godzinę Uwidocznią się dni tygodnia Ustawić żądany dzień (1 = poniedziałek, 2 = wtorek...) Zatwierdzić wybraną godzinę i dzień

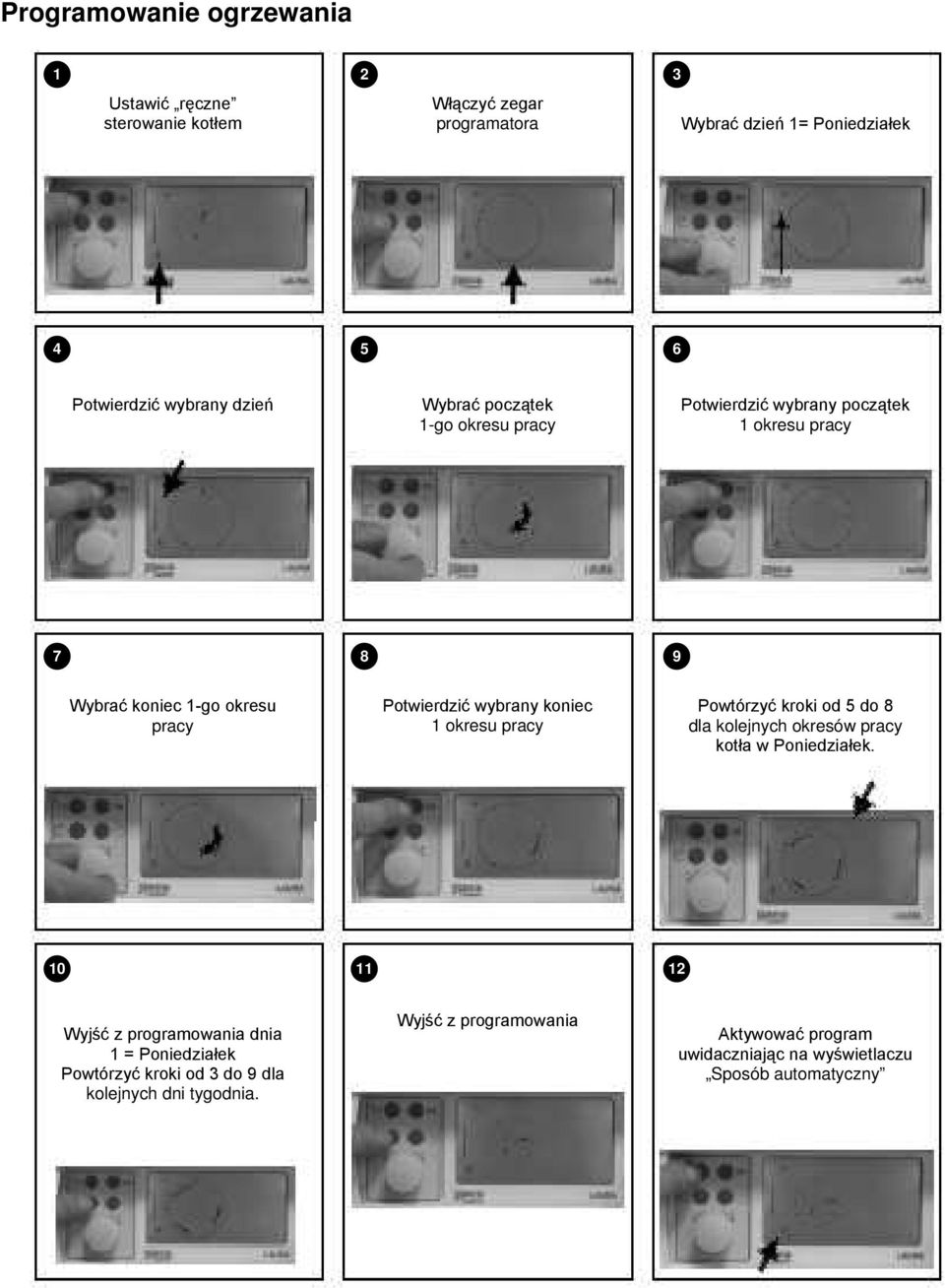

5 Programowanie ogrzewania Ustawić ręczne sterowanie kotłem Włączyć zegar programatora Wybrać dzień 1= Poniedziałek Potwierdzić wybrany dzień Wybrać początek 1-go okresu pracy Potwierdzić wybrany początek 1 okresu pracy Wybrać koniec 1-go okresu pracy Potwierdzić wybrany koniec 1 okresu pracy Powtórzyć kroki od 5 do 8 dla kolejnych okresów pracy kotła w Poniedziałek Wyjść z programowania dnia 1 = Poniedziałek Powtórzyć kroki od 3 do 9 dla kolejnych dni tygodnia. Wyjść z programowania Aktywować program uwidaczniając na wyświetlaczu Sposób automatyczny

6 Zakres pracy: Ogrzewanie i C.W.U. Zakres pracy: tylko C.W.U. Konserwacja Powinna być wykonana min. jeden raz w roku przez wykwalifikowanego technika. Sugerujemy sprawdzenie aspektów bezpieczeństwa (analizę spalania), zużycie gazu, ewakuację spalin i niezbędną wentylację. W modelach LAURA 20/20 i LAURA 20/20 T ważne jest przestrzeganie odpowiedniej wentylacji i dostępu odpowiedniej ilości powietrza do kotła zgodnie z obowiązującymi normami. Możliwe anomalie

7 Brak ciśnienia w obwodzie C.O. Przegrzanie spowodowane powietrzem w instalacji lub zablokowaniem pompy. Nie dochodzi gaz do kotła lub do palnika. Brak ciągu w przewodzie ewakuacyjnym spalin. Napełnić obwód a następnie zamknąć dobrze zawór napełnienia. Odpowietrzyć instalację lub odblokować pompę. Sprawdzić otwarcie wszystkich zaworów gazowych na drodze do kotła. Sprawdzić prawidłową ewakuację spalin lub czy przewód nie jest zbyt długi. Gdy jest to konieczne, należy go wymienić. Uruchomić kocioł w jakimkolwiek zakresie pracy. Patrz str. 6 Nacisnąć przycisk bezpiecznika w kotle a następnie przycisk ponownego uruchomienia na tablicy kontrolnej kotła. Nacisnąć przycisk ponownego uruchomienia kotła i spowodować pracę kotła (np. otworzyć zawór C.W.U.) Nacisnąć przycisk ponownego uruchomienia kotła i spowodować pracę kotła (np. otworzyć zawór C.W.U.) Jeśli kocioł ponownie się zablokuje, zanotować kod anomalii jaki pojawi się na ekranie i poinformować instalatora lub serwisanta.

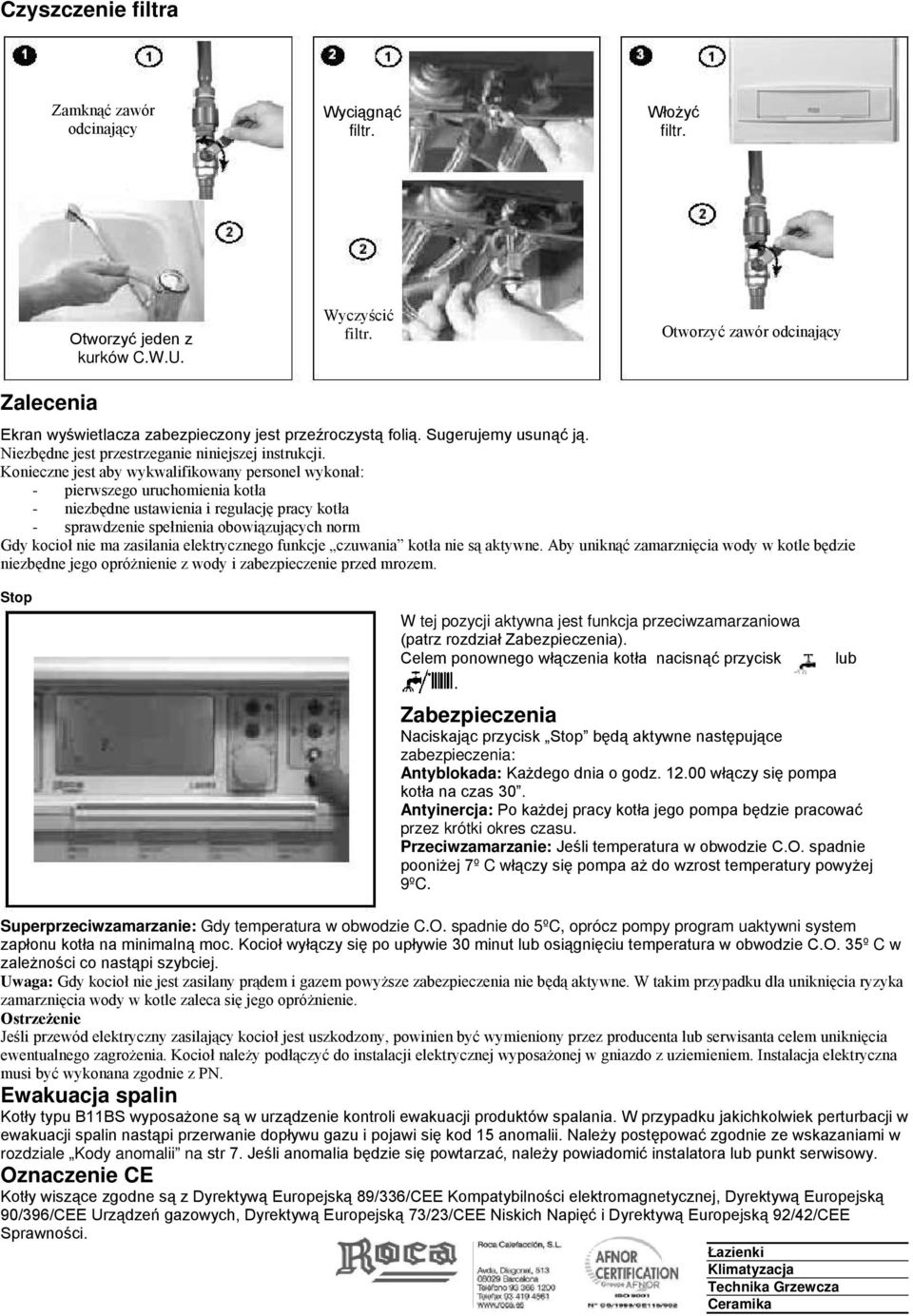

8 Czyszczenie filtra Zamknąć zawór odcinający Wyciągnąć filtr. Włożyć filtr. Otworzyć jeden z kurków C.W.U. Wyczyścić filtr. Otworzyć zawór odcinający Zalecenia Ekran wyświetlacza zabezpieczony jest przeźroczystą folią. Sugerujemy usunąć ją. Niezbędne jest przestrzeganie niniejszej instrukcji. Konieczne jest aby wykwalifikowany personel wykonał: - pierwszego uruchomienia kotła - niezbędne ustawienia i regulację pracy kotła - sprawdzenie spełnienia obowiązujących norm Gdy kocioł nie ma zasilania elektrycznego funkcje czuwania kotła nie są aktywne. Aby uniknąć zamarznięcia wody w kotle będzie niezbędne jego opróżnienie z wody i zabezpieczenie przed mrozem. Stop W tej pozycji aktywna jest funkcja przeciwzamarzaniowa (patrz rozdział Zabezpieczenia). Celem ponownego włączenia kotła nacisnąć przycisk lub Zabezpieczenia Naciskając przycisk Stop będą aktywne następujące zabezpieczenia: Antyblokada: Każdego dnia o godz włączy się pompa kotła na czas 30. Antyinercja: Po każdej pracy kotła jego pompa będzie pracować przez krótki okres czasu. Przeciwzamarzanie: Jeśli temperatura w obwodzie C.O. spadnie pooniżej 7º C włączy się pompa aż do wzrost temperatury powyżej 9ºC. Superprzeciwzamarzanie: Gdy temperatura w obwodzie C.O. spadnie do 5ºC, oprócz pompy program uaktywni system zapłonu kotła na minimalną moc. Kocioł wyłączy się po upływie 30 minut lub osiągnięciu temperatura w obwodzie C.O. 35º C w zależności co nastąpi szybciej. Uwaga: Gdy kocioł nie jest zasilany prądem i gazem powyższe zabezpieczenia nie będą aktywne. W takim przypadku dla uniknięcia ryzyka zamarznięcia wody w kotle zaleca się jego opróżnienie. Ostrzeżenie Jeśli przewód elektryczny zasilający kocioł jest uszkodzony, powinien być wymieniony przez producenta lub serwisanta celem uniknięcia ewentualnego zagrożenia. Kocioł należy podłączyć do instalacji elektrycznej wyposażonej w gniazdo z uziemieniem. Instalacja elektryczna musi być wykonana zgodnie z PN. Ewakuacja spalin Kotły typu B11BS wyposażone są w urządzenie kontroli ewakuacji produktów spalania. W przypadku jakichkolwiek perturbacji w ewakuacji spalin nastąpi przerwanie dopływu gazu i pojawi się kod 15 anomalii. Należy postępować zgodnie ze wskazaniami w rozdziale Kody anomalii na str 7. Jeśli anomalia będzie się powtarzać, należy powiadomić instalatora lub punkt serwisowy. Oznaczenie CE Kotły wiszące zgodne są z Dyrektywą Europejską 89/336/CEE Kompatybilności elektromagnetycznej, Dyrektywą Europejską 90/396/CEE Urządzeń gazowych, Dyrektywą Europejską 73/23/CEE Niskich Napięć i Dyrektywą Europejską 92/42/CEE Sprawności. Łazienki Klimatyzacja Technika Grzewcza Ceramika
