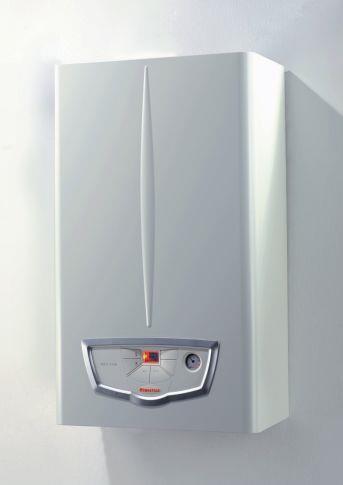

1 NIKE STAR 24 3 E Nike Star 24 3 E i Eolo Star 24 3 E to nowe wersje wzornicze popularnych kotłów gazowych serii STAR 23 kw. Wyposażone są w mikroprocesorowy system sterowania i regulacji pozwalający na dokładniejszą kontrolę parametrów pracy oraz cyfrowy wyświetlacz ułatwiający komunikację z użytkownikiem. Kotły Nike / Eolo Star 24 3 E są przystosowane do pracy z następującymi rodzajami gazów: E (GZ-50), Lw(GZ- 41,5), Ls(GZ-35) i propan techniczny P. Cechy charakterystyczne kotłów Star 24 3 E: mikroprocesorowa płyta sterująca z cyfrowym wyświetlaczem wymiennik podwójny, pozwalający na szybkie dostarczanie ciepłej wody dzięki ogrzewaniu bezpośredniemu system autodiagnostyki funkcja regulacji czasowej mocy palnika dwie niezależne sondy obiegu c.o. i c.w.u. system przeciwzamarzaniowy kotła system antyblokady pompy funkcja wybiegu pompy funkcja przewietrzania komory spalania po zakończonej pracy (model EOLO)

2 zabezpieczenie przeciwwypływowe gazu, przed nadmiernym wzrostem temperatury, przed zanikiem ciągu kominowego by-pass automatyczny naczynie ekspansyjne 6l, zawór bezpieczeństwa 3 bar, manometr kotła możliwość podłączenia cyfrowego sterownika pokojowego lub termostatu pokojowego WYMIARY KOTŁA Wysokość mm Szerokość mm Głębokość mm NIKE STAR 24 3 E NIKE STAR 24 3 E Gaz G Wyjście c.w.u. U PRZYŁĄCZA Wejście z.w. E Powrót c.o. R Zasilanie c.o. M 3/4" 1/2" 1/2" 3/4" 3/4"

3 NIKE STAR 24 3 E Znamionowa wydajność cieplna kcal/h (kw) (25,9) Minimalna wydajność cieplna kcal/h (kw) 9300 (10,8) Znamionowa moc cieplna (użyteczna) kcal/h (kw) (23,6) Minimalna moc cieplna (użyteczna) - tryb c.w.u. kcal/h (kw) 6020 (7,0) Minimalna moc cieplna (użyteczna) - tryb c.o. kcal/h (kw) 8170 (9,5) Użyteczna sprawność cieplna przy mocy nom./min. % 91,1 / 87,8 Strata ciepła przez obudowę z palnikiem ZAŁ./WYŁ % 2,1 / 1,05 Strata ciepła przez komin z palnikiem ZAŁ. /WYŁ % 6,8 / 0,47 Klasa sprawności Maksymalne ciśnienie robocze bar 3 Maksymalna temperatura robocza ºC 90 Zakres regulacji temperatury c.o. ºC Całkowita pojemność zbiornika wyrównawczego I 6 Ciśnienie wstępne w zbiorniku wyrównawczym bar 1,0 Ilość wody w urządzeniu (obieg c.o.) I 0,7 Wysokość podnoszenia przy wydajności 1000 l/h kpa (m H 2O) 37,8 (3,85) Moc cieplna produkcji ciepłej wody użytkowej kcal/h (kw) (23,6) Zakres regulacji temperatury c.w.u. ºC Ogranicznik przepływu l/min 8 Minimalne ciśnienie dynamiczne c.w.u. bar 0,3 Ciśnienie maksymalne wody użytkowej bar 10 Minimalny przepływ c.w.u. l/min 2,0 Wydajność przy pracy ciągłej (ΔT 30 C) l/min 10,4 Ciężar kotła pełnego kg 25,3 Ciężar kotła pustego kg 24,6 Zasilanie elektryczne V/Hz 230 / 50 Znamionowy prąd pobierany A 0,45 Moc zainstalowana W 105 Moc pobierana pompy obiegowej W 85 Moc pobierana wentylatora W Stopień ochrony elektrycznej IPX4D Średnica dyszy gaz ziemny E(GZ 50) mm 1,30 Ciśnienie zasilania gaz ziemny E(GZ 50) mbar 20 Średnica dyszy gaz ziemny Ls (GZ 35) mm 1,90 Ciśnienie zasilania gaz ziemny Ls (GZ 35) mbar 13 Średnica dyszy gaz ziemny Lw (GZ 41,5) mm 1,50 Ciśnienie zasilania gaz ziemny Lw (GZ 41,5) mbar 20 Średnica dyszy gaz płynny P (propan mm 0,80 techniczny) Ciśnienie zasilania gaz płynny P (propan techniczny) mbar 37 GZ 50 Propan Masa spalin przy mocy znamionowej kg/h Masa spalin przy mocy minimalnej kg/h CO przy 0% O 2 przy wydajności znam./min ppm 79 / / 137 CO 2 przy wydajności znam./min. % 5,35 / 1,8 6,10 / 1,80 NO x przy 0% O 2 przy wydajności znam./min. ppm 114 / / 79 Temperatura spalin przy mocy znamionowej o C Temperatura spalin przy mocy minimalnej o C 85 76

4 1 sonda NTC c.w.u. 2 flusostat cwu 3 zawór gazu 4 ogranicznik przepływu 5 kurek opróżniania instalacji 6 palnik 7 wymiennik bitermiczny 8 czopuch

5 9 termostat kominowy 10 naczynie ekspansyjne 11 sonda NTC c.o 12 termostat przegrzania 13 odpowietrznik automatyczny 14 pompa 15 presostat wody 16 by pass 17 zawór bezpieczeństwa 3 bar 18 kurek napełniania 19 wentylator 20 komora spalania 21 presostat powietrza G gaz AC wyjście c.w.u. AF wejście zimnej wody R powrót c.o. M zasilanie c.o.

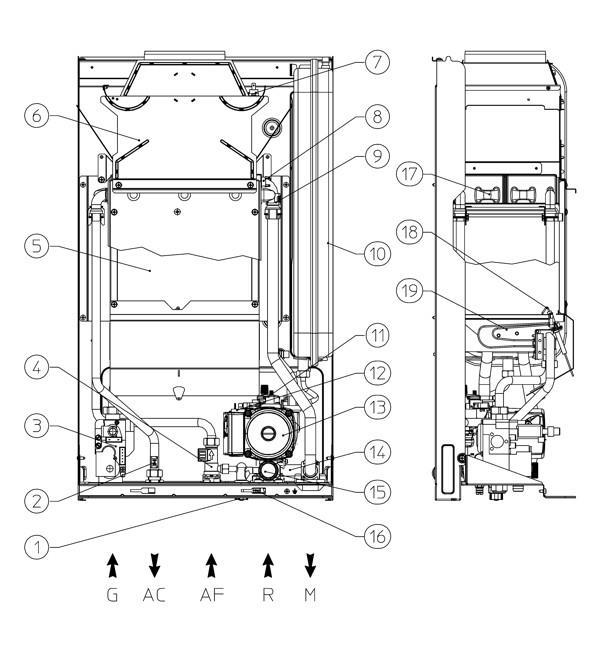

6 NIKE STAR 24 3 E 1 kurek napełniania instalacji 2 sonda NTC c.w.u 3 zawór gazu 4 flusostat c.w.u. 5 komora spalania 6 czopuch 7 termostat kominowy 8 termostat bezpieczeństwa 9 sonda NTC c.o. 10 naczynie ekspansyjne 11 odpowietrznik automatyczny 12 presostat wody 13 pompa

7 14 kolektor 15 zawór bezpieczeństwa 3 bar 16 kurek opróżniania instalacji 17 wymiennik bitermiczny 18 elektrody zapłonu i kontroli 19 palnik TERMOSTATY POKOJOWE MTBX Programowalny termostat pokojowy MTBX-R Programowalny termostat pokojowy - bezprzewodowy IMIT Termostat pokojowy nastawny TA2N/TA3N Termostat pokojowy nastawny Kotły Immergas współpracują również z dowolnym termostatem pokojowym typu włącz/wyłącz Comando Remoto Digitale - sterownik pokojowy Modem telefoniczny AKCESORIA DODATKOWE Listwa podłączeniowa A - ciśnienie dyspozycyjne dla pompy z załączonym by-passem
