PREZENTACJA KOTŁÓW CIAO II

Transkrypt

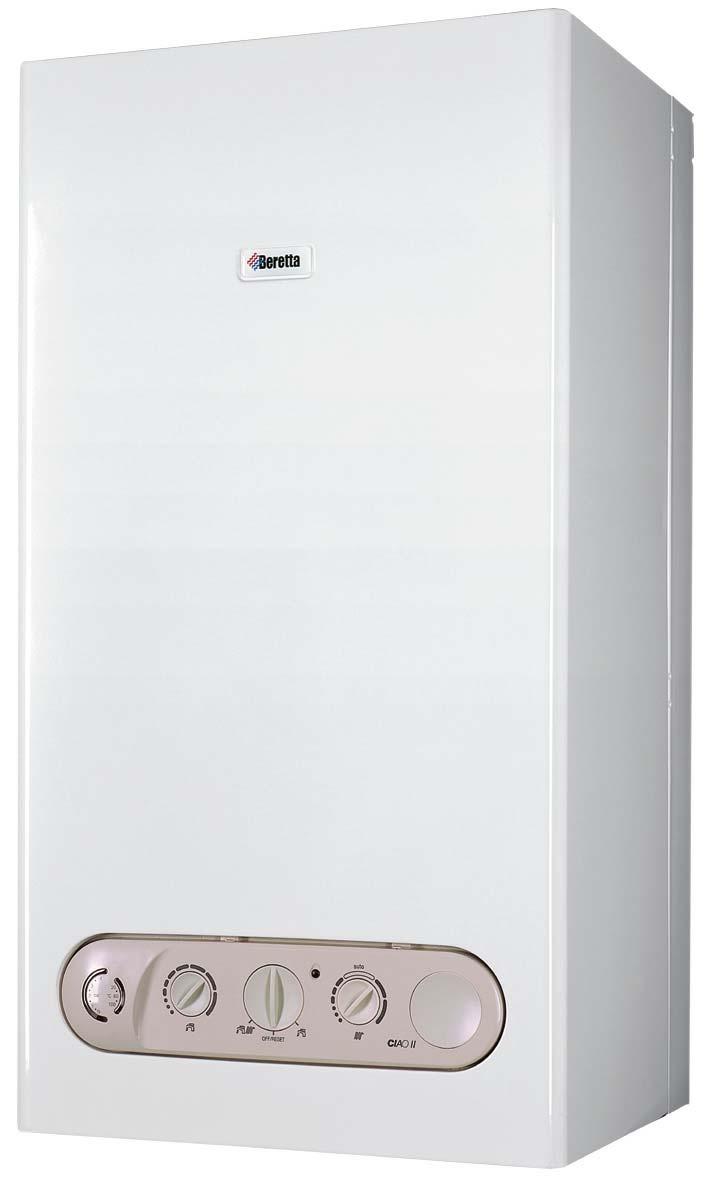

1 PREZENTACJA KOTŁÓW CIAO II 14/21i 18/24i 21e.s.i. 1

2

3 DANE TECHNICZNE CIAO II 14/21i 18/24i 21e.s.i. Max. moc kotła na c.o. kw 14,2 18,2 21,0 Max. moc kotła na c.w.u. kw 21,1 24,0 21,0 Min. moc kotła na c.o/cwu kw 7,7 7,7 6,0 Pobór mocy W Stopień bezpieczeństwa IP X5D X5D X5D Średnica komina mm System koncentryczny mm /100 System rozdzielony mm

4 DANE TECHNICZNE C.O. 14/21i ; 18/24i ; 21e.s.i. Maksymalne ciśnienie wody (bar) 3 Minimalne ciśnienie wody (bar) 0,25-0,45 Regulacja temperatury c.o. ( C) Wydajność pompy (mbar) 380 przy przepływie (l/h) 800 Pojemność naczynia wzbiorczego (l) 8 4

5 DANE TECHNICZNE C.W.U. 14/21i 18/24i 21e.s.i. Maksymalne ciśnienie wody (bar) Minimalne ciśnienie wody (bar) 0,15 0,15 0,15 Minimalny przepływ wody (l/min) Regulacja temperatury c.w.u.( C) Wydatek c.w.u. przy T 25 (l/min) 12,1 13,8 12,1 Wydatek c.w.u. przy T 35 (l/min) 8,7 9,8 8,7 Regulator max. przepływu(l/min)

6 Wymiary i przyłącza hydrauliczne Wersje 14/21i oraz 18/24i Wersja turbo woda-gaz woda-gaz 6

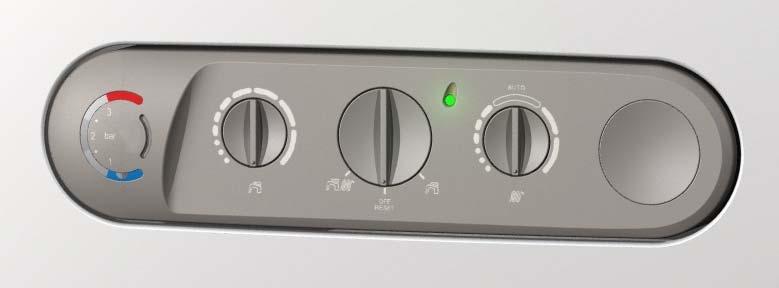

7 Panel sterowania Termometr Pokrętło wyboru funkcji Dioda Prog. dob-godz. dwukolorowa (opcja) Manometr Potencjometr regulacji temp. c.w.u. Potencjometr regulacji temp. c.o. 7

8 Manometr pomiaru ciśnienia wody c.o. Pole wysokiego ciśnienia Ciśnienie normalne Pole niskiego ciśnienia 8

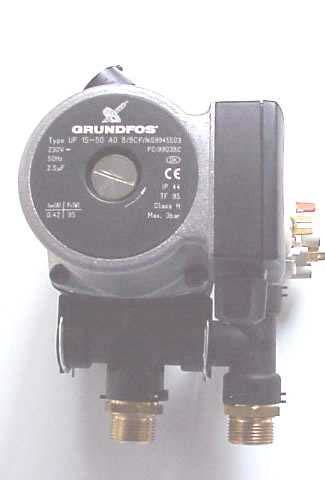

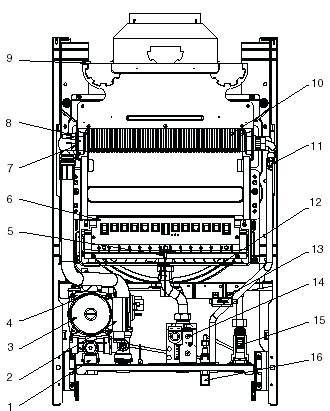

9 14/21i 18/24i 1.Zawór bezpieczeństwa 2.Presostat c.o. 3.Pompa 4.Odpowietrznik automatyczny 5.Elektroda 6.Palnik 7.Termostat granicznej temperatury 8. Czujnik NTC na c.o. 9.Termostat spalin 10.Wymiennik główny 11.Czujnik NTC na c.w.u. 12.Naczynie wzbiorcze 13.Trasformator zapłonu 14.Zawór gazowy 15.Czujnik przepływu z.w. 16.Zawór napełniania 9

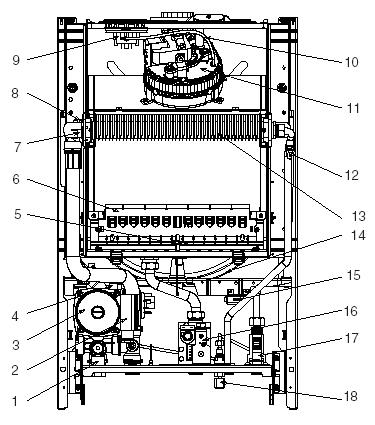

10 21e.s.i. 1.Zawór bezpieczeństwa 2.Presostat c.o. 3.Pompa 4.Odpowietrznik automatyczny 5.Elektroda 6.Palnik 7.Termostat granicznej temperatury 8.Czujnik NTC na c.o. 9.Presostat spalin 10.Rurka silikonowa 11.Wentylator 12.Czujnik NTC na c.w.u. 13.Wymiennik główny 14.Naczynie wzbiorcze 15.Transformator zapłonu 16.Zawór gazowy 17.Czujnik przepływu z.w. 18.Zawór napełniania 10

11 A Wejście c.w.u. B Wyjście c.w.u. Schemat hydrauliczny C Zasilanie c.o. D Powrót c.o. E By-pass automatyczny F Zawór bezpieczeństwa G Pompa z odpowietrznikiem H Presostat wody I Naczynie wzbiorcze L Palnik M Czujnik NTC na c.o. N Wymiennik bitermiczny O Regulator przepływy P Czujnik NTC na c.w.u. Q Zawór napełniania R Flusostat 11

12 Fazy uruchamiania się kotła na c.o. Termostat środowiskowy zamyka kontakt Załącza się pompa Sprawdzenie kontaktu presostatu wody (zamknięty) Sprawdzenie pomiaru temperatury wody z temperaturą ustawioną Sprawdzenie /tylko w turbo/ kontaktu presostatu spalin (otwarty) Załączenie wentylatora i sprawdzenie zmiany pozycji kontaktu elektrycznego presostatu spalin (zamknięty) tylko w turbo Otwarcie zaworu gazowego Wyładowanie elektryczne na elektrodzie palnika Zapłon palnika Sprawdzenie prądu jonizacji poprzez elektrodę Funkcjonowanie i ciśnienie gazu na palniku w zależności od żądanej i zmierzonej przez NTC na c.o. temperatury wody. 12

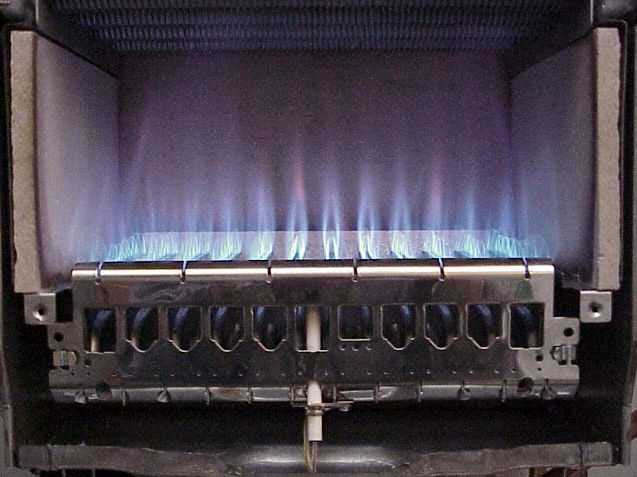

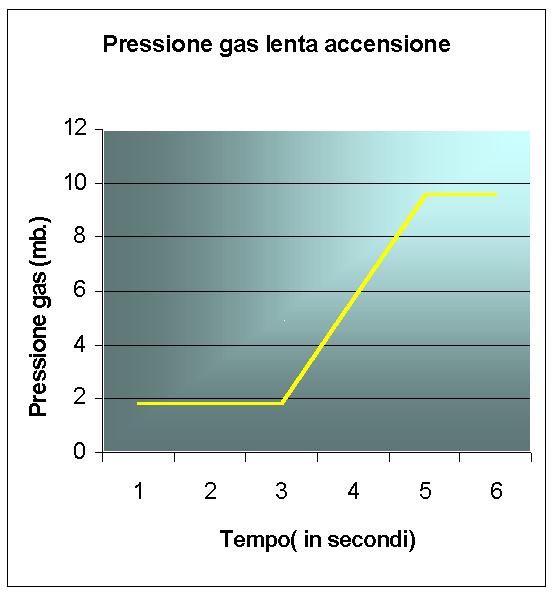

13 G a s Ciśnienie gazu na palniku [mbar] P r e s Zapłon Zapłon oraz stwierdzenie obecności płomienia odbywa się przy pomocy pojedynczej elektrody zapłonowo-kontrolnej, która jest umieszczona w środkowej części palnika. W pierwszym etapie następuje zapłon gazu puszczonego na palnik a następnie ta sama elektroda stwierdza obecność płomienia. TIME Czas (sec) [s]

14 Żądanie grzania: Palnik załączy się jeżeli: Funkcjonowanie na c.o. Termostat środowiskowy zamknie kontakt elektryczny i temperatura wody odczytana przez czujnik NTC na c.o. jest < od temperatury wybranej o 6 C Palnik wyłączy się jeżeli: Termostat środowiskowy otworzy kontakt elektryczny lub temperatura odczytana przez NTC na c.o. jest > od temperatury wybranej o 6 C Palnik załączy się ponownie jeżeli: Temperatura wody odczytana przez czujnik NTC na c.o. jest < od temperatury wybranej o 6 C W każdym przypadku palnik załączy się dopiero po min 3 od ostatniego wyłączenia, rozpocznie pracę na minimalnym ciśnieniu gazu przez 30sek. po czym będzie pracował na 75% mocy maksymalnej, jeżeli zajdzie potrzeba zmoduluje: Modulacja ciśnienia gazu rozpocznie się po osiągnięciu wybranej temperatury 14

15 C 12 i 10 ś n 8 i 6 e n 4 i 2 e [mb] 0 Funkcjonowanie na c.o. Po zapaleniu się palnika kocioł pracuje przez pierwsze 30 na minimum ciśnienia gazu, następne 15 na 75% mocy maksymalnej. Jeżeli w ciągu 15 ustawiona temperatura wody zostanie osiągnięta kocioł przechodzi do modulacji ciśnienia gazu. Jeżeli po 15 potrzebna jest większa moc, ciśnienie gazu się zwiększa minuty 15

16 Funkcja S.A.R. System Automatycznej Regulacji Sektor niskiej temperatury Sektor AUTO Sektor AUTO 55 C 65 C Sektor wysokiej temperatury 45 C 55 C 85C W sektorze AUTO temperatura wody może wzrosnąć w 2-ch fazach, w każdej fazie o 5, w stosunku do temperatury wybranej. 16

17 Fazy uruchamiania się kotła na c.w.u. Czujnik przepływu zw. zamyka kontakt elektryczny Sprawdzenie pomiaru temperatury wody z temperaturą ustawioną Sprawdzenie /tylko w turbo/ kontaktu presostatu spalin (otwarty) Załączenie wentylatora i sprawdzenie zmiany pozycji kontaktu elektrycznego presostatu spalin (zamknięty) tylko w turbo Otwarcie zaworu gazowego Wyładowanie elektryczne na elektrodzie palnika Zapłon palnika Sprawdzenie prądu jonizacji poprzez elektrodę Funkcjonowanie i ciśnienie gazu na palniku w zależności od żądanej i zmierzonej przez NTC na c.w.u. temperatury wody i wielkości jej poboru. 17

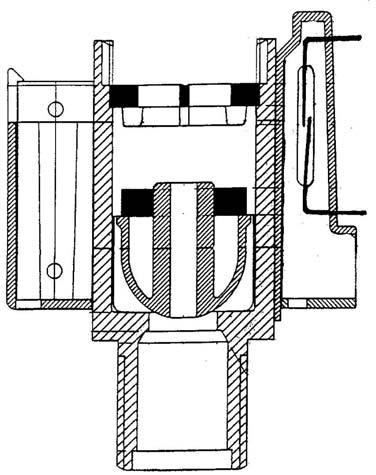

18 1 1 Przepływ wody 2 2 Czujnik przepływu zw. Część ruchoma 1 jest wykonana z teflonu z metalową częścią górną. Przy zamkniętym kranie poboru c.w.u. czujnik jest w pozycji spoczynku. Kontakt elektryczny 2 jest otwarty. Przy otwartym kranie poboru c.w.u. część ruchoma 1 przesuwa się i kontakt elektryczny 2 zamyka obwód elektr. 18

19 Funkcjonowanie na c.w.u. Żądanie grzania wody sanitarnej Sekwencja zapłonu rozpoczyna się, gdy zamknie się kontakt czujnika przepływu zw. i temperatura zmierzona przez czujnik NTC na c.w.u. jest równa lub < o 4 C od wybranej temperatury ciepłej wody. Jeżeli zmierzona przez NTC na c.w.u. temperatura wody wzrośnie o 5 C w stosunku do temperatury wybranej palnik się wyłączy. Palnik załączy się ponownie, kiedy temperatura odczytana jest niższa o 4 C od wartości wybranej. 19

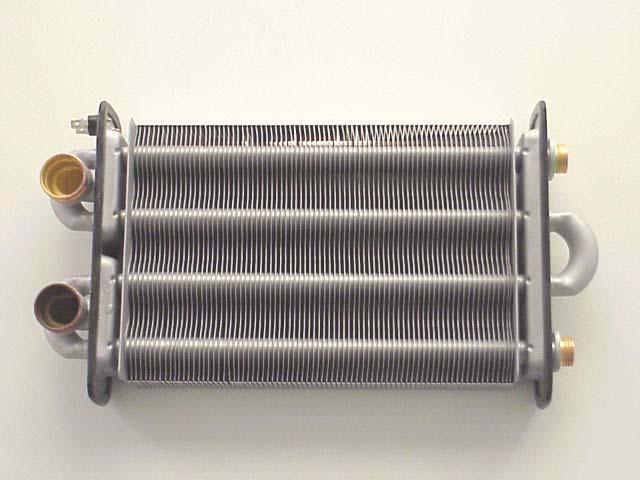

20 WYMIENNIK BITERMICZNY Ogrzewa bezpośrednio zarówno wodę c.o. jak i c.w.u.. Złożony z czterech rur po stronie c.w.u. i podwójnych po stronie c.o..

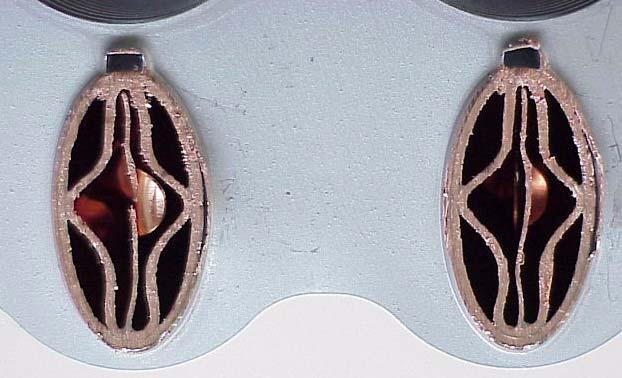

21 21 PRZEKRÓJ WYMIENNIKA BITERMICZNEGO Zewnętrzny przepływ wody obiegu c.o.. Wewnętrzny przepływ c.w.u.- rurą o przekroju gwiazdy.

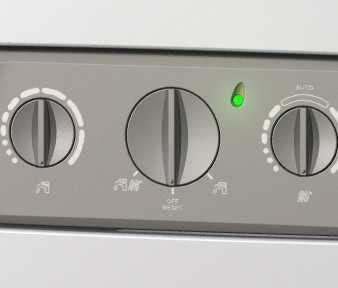

22 Diagnostyka kotła Sprawdzenie stanu pracy kotła poprzez kolor diody STANY PRACY KOTŁA zielona w różnych kombinacjach migania Różne stany normalnego funkcjonowania żółta w różnych kombinacjach migania Specjalne funkcje lub stany anomalii nie przerywające pracy kotła, ale sygnalizujące awarie czerwona tylko ciągła Niezbędna interwencja serwisu 22

23 Dioda - zielona Diagnostyka kotła Migająca 1 ON 5 OFF Kocioł OFF, zasilony elektrycznie Kocioł gotowy do pracy w funkcji c.o. lub c.w.u. Migająca 0.5 ON 0.5 OFF, blokada chwilowa (palnik wyłączony) Presostat wody lub spalin w blokadzie Migająca ON OFF Wejście potencjometru regulacji temperatury c.o. w funkcji S.A.R. Ciągła Palnik załączony (obecność płomienia na palniku) 23

24 Diagnostyka kotła Dioda - czerwona Ciągła, blokada bezpieczeństwa Brak obecności płomienia Interwencja termostatu granicznej temperatury Pressostat wody lub spalin zablokowany Awaria czujnika NTC na c.o. Dioda - żółta Migająca Aktywna funkcja kominiarza (analiza spalania) Ciągłą Awaria czujnika NTC na c.w.u. (tylko z kotłem w pozycji stand-by) Podczas awarii czujnika na c.w.u. kocioł pracuje. Regulacja temperatury wody sanitarnej jest możliwa poprzez czujnik obiegu pierwotnego. 24

25 Interwencja zabezpieczeń Termostat granicznej temperatury otwiera kontakt elektryczny: Palnik OFF, pompa w post-cyrkulacji. Presostat wody otwiera kontakt elektryczny: Palnik OFF, pompa ON, jeżeli w ciągu 10 minut kontakt się zamknie kocioł załączy się ponownie automatycznie, w przeciwnym razie pompa OFF. Presostat spalin / kocioł turbo / otwiera kontakt elektryczny: Wentylator ON, jeżeli w ciągu 10 minut kontakt się zamknie kocioł załączy się ponownie automatycznie, w przeciwnym razie wentylator OFF. Termostat spalin otwiera kontakt elektryczny : Palnik OFF, post-cyrkulacja aktywna Czujnik NTC na c.o. rozłączony: Zignorowanie żądania załączenia palnika Kontrola płomienia uszkodzona: Zignorowanie żądania załączenia palnika 25

26 Zabezpieczenie antyzamarzaniowe NTC c.o. c.o. < 5 C Aktywne również w funkcji OFF Pompa pracuje, palnik załączy się się na na minimalnym ciśnieniu Sonda NTC NTC Temperatura > > C Wyłącza palnik Wyłącza palnik Koniec cyklu Koniec cyklu pompa kontynuuje pracę 26

27 CYKL ANTYBLOKUJĄCY POMPY Funkcja antyblokująca jest aktywna w funkcji LATO LUB ZIMA : Po 3 godz. od ostatniego załączenie po stronie c.w.u. lub 24 godz. nie działania w funkcji c.o. POMPA ZAŁĄCZA SIĘ NA 20 sekund 27

28 Postcyrkulacja i postwentylacja Kocioł w funkcji zima Pompa pracuje jeszcze przez 30 po wyłączeniu palnika przez T.Ś. lub czujnik przepływu z.w. Kocioł w funkcji lato Wentylator pracuje jeszcze przez 1 po wyłączeniu palnika przez czujnik przepływu z.w., jeżeli temperatura w obiegu c.o. przekracza 50 C. 28

29 Funkcja kominiarza Zdjąć pokrętło wyboru funkcji, pokrętło wewnętrzne obrócić zgodnie z ruchem zegara do oporu. Kocioł rozpocznie pracę z mocą maksymalną, w funkcji c.o., aby umożliwić kontrolę parametrów spalania. Funkcja będzie aktywna tylko przy braku żądania grzania /zdemontowanym mostku TA-TA/. 29

30 Schemat elektryczny kotłów 14/21i 18/24i Elektroda A/R Zawór gazowy Bezpiecznik 2AF 30

31 Schemat elektryczny kotła 21esi 31

32 Objaśnienia do schematu elektrycznego CPO8X - moduł główny ACFO1X - moduł zapłonowy OPE/OPE - cewki zaworu gazowego P.A. - presostat na c.o. MOD - modulator S.S. - sonda NTC na c.w.u. F.L. - czujnik przepływu z.w. S.R. - sonda NTC na c.o. T.F. - termostat spalin P.F. - presostat spalin T.L. - termostat granicznej temp. P - pompa V - wentylator TRX - transformator zapłonu A/R - elektroda kontr.-zapłon. P1 - potencjometr wyboru temp. c.w.u. P2 - potencjometr wyboru temp. c.o. P3 - OFF-ZIMA-LATO P4 - potencjometr regulacji min na c.o. P5 - potencjometr regulacji max na c.o. JP1 - kocioł jednofunkcyjny JP2 - likwiduje czasy na c.o. / 0, min / JP3 - kocioł na GPL JP4 - w czasie pracy na c.w.u. palnik nie wyłączy się / max temp c.w.u 60 C / 32

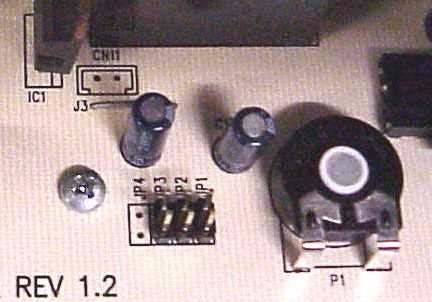

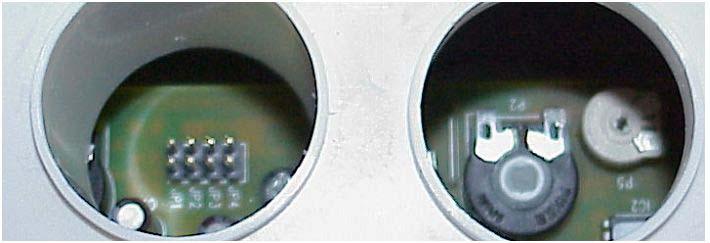

33 MOSTEK JP1, nie używany MOSTEK JP2, likwiduje czasy na c.o. -jeżeli jest włożony likwiduje fazy pracy kotła - przez pierwsze 30 na minimum ciśnienia gazu, następne 15 na 75% mocy maksymalnej. Pracuje z mocą maksymalną -jeżeli jest włożony likwiduje 3-minutowe przerwy pomiędzy załączeniami kotła MOSTEK JP3, wybór rodzaju gazu -jeżeli jest włożony kocioł będzie przystosowany do spalania LPG -jeżeli nie jest włożony kocioł będzie przystosowany do spalania gazu ziemnego MOSTEK JP4, jeżeli jest włożony wówczas w czasie pracy na c.w.u. palnik nie wyłączy się, aż do osiągnięcia maksymalnej temperatury c.w.u 60 ºC P4 P5 Potencjometr regulacji min na c.o. Potencjometr regulacji max na c.o. Funkcje mostków

34 Wykres zmiany ciśnienia gazu w funkcji mocy kotła Możliwość zmiany mocy kotła na c.o. przy pomocy potencjometru P5 Gas GAZ G20 GZ-50 MTN)- Caldaia 24 kw Kocioł CIAO II 18/24i 10 9 Pressione Ciśnienie gas gazu ugelli na palniku (mbar [mbar] Potenza termica (kw) Moc [kw]

35 Zawór gazowy A. Kontrola ciśnienia zasilania gazu B. Kontrola ciśnienia gazu na palniku C. Wtyk kompensacji (tylko kocioł Turbo) 1. Regulacja minimalnego ciśnienia gazu na palniku 2. Regulacja maksymalnego ciśnienia gazu na palniku B 1 2 A C 35

36 Regulacja ciśnień gazu Maksimum i minimum 1. Podłączyć manometr odkręcając pokazaną śrubę Podłączenie manometru do kontroli ciśnienia gazu na palniku 36

37 Regulacja ciśnień gazu 2. Odłączyć rurkę kompensacji (21e.s.i.) 3. Zdjąć zabezpieczenie plastikowe z modulatora zaworu gazowego Kapturek plastikowy 37

38 Regulacja ciśnień gazu 4. W funkcji lato, otworzyć maksymalnie kran poboru ciepłej wody, potencjometr regulacji temperatury c.w.u. - na maksimum. 5. Kluczem 10 mm regulować nakrętkę (2), aż do osiągnięcia wartości maksymalnego ciśnienia gazu wg. tabeli. 6. Odłączyć przewód elektryczny od modulatora zaworu gazowego i regulować śrubę (1), aż do osiągnięcia wartości minimalnego ciśnienia gazu wg. tabeli. 7. Podłączyć odłączony przewód elektryczny, założyć zabezpieczenie plastikowe i rurkę kompensacyjną. Nakrętka (2) Śruba (1) 38

39 Ciśnienie gazu na palniku mm H2O GZ - 50 GZ - 35 GZ - 41 GPL TYP KOTŁA min. na max. na min. na max. na min. na max. na min. na max. na co. cwu. co. cwu co. cwu. co. cwu. co. cwu. co. cwu. co. cwu. co. cwu. CIAO 18/24i /21i e.s.i

40 wymienić dysze Przezbrajanie na inny rodzaj gazu przezbrajanie na GPL założyć mostek JP3 w module elektronicznym, mostek wyciągnąć w przypadku przezbrajania na inny rodzaj gazu Wyregulować ciśnienie gazu według danych z tabeli Średnica dysz Ilość dysz GZ - 50 GZ - 35 GZ - 41 GPL CIAO II 18/24i 12 1,35 1,8 1,5 0,77 CIAO II 14/21i 12 1,35 1,8 1,5 0,77 CIAO II 21e.s.i. 12 1,3 1,6 1,5 0,72 JP3 40

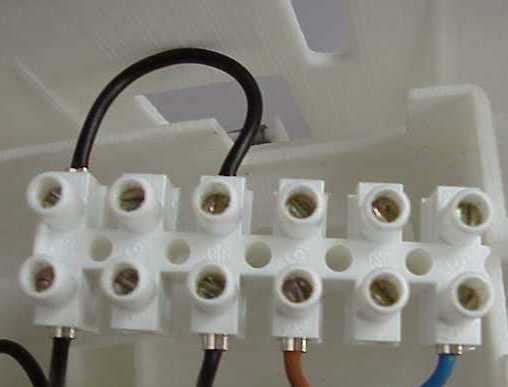

41 Podłączenia elektryczne Kostka 9 polowa do podłączeń elektrycznych Mostek do usunięcia w przypadku podłączenia T.Ś. Umiejscowienie bezpiecznika 41

42 Podłączenia elektryczne Podłączenie termostatu środowiskowego Podłączyć tak jak na rysunku. bezpiecznik Na kontakcie elektrycznym będzie napięcie 230 Volt. 42

43 Podłączenia elektryczne Podłączenie programatora dobowo-godzinowego Podłączyć tak jak na rysunku. bezpiecznik Na kontakcie elektrycznym programatora będzie napięcie 230 Volt. 43

44 Regulacja pogodowa z sondą zewn. Sonda zewnętrzna Programator 44

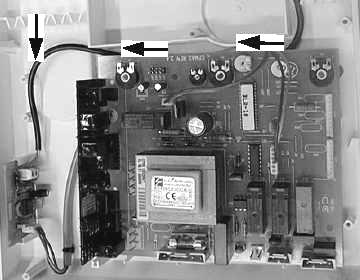

45 45 Regulacja pogodowa z sondą zewnętrzną Należy zakupić zestaw regulacji pogodowej i dodatkową płytkę sterującą Połączenie modułu głównego z płytką sterującą 1 i regulatorem Połączenie regulatora z sondą zewnętrzną 1

46 Wydalanie spalin (e.s.i.) System koncentryczny L: Redukcja rury 60mm wydalania spalin Długość komina/m/ średnica kryzy/mm/ do 0,85 42 od 0,85 do 2,00 44 od 2,00 do 3,00 46 od 3,00 do 4,25 bez kryzy 46

47 Wydalanie spalin /e.s.i./ System rozdzielony M: Podłączenie kolanka 80mm zasysanie powietrza L: redukcja wydalania spalin 80mm N: Podłączenie wydalania spalin Długość komina /m/ Średnica kryzy /mm/ do 3,5 42 od 3,5 do 9,5 44 od 9,5 do od 14 do 20 brak kryzy 47
