PREZENTACJA KOTŁÓW KOMPAKT II KOMPAKT CONFORT

Transkrypt

1 PREZENTACJA KOTŁÓW KOMPAKT II KOMPAKT CONFORT r.

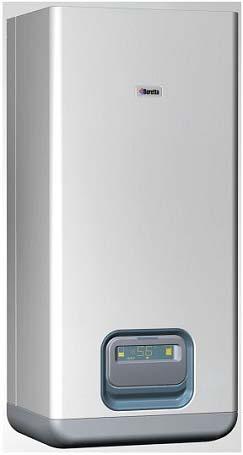

2 KOTŁY DWUFUNKCYJNE MODELE 740 Ø 130 KOMPAKT II 24 e.s.i. Turbo KOMPAKT II 15/24i KOTŁY JEDNOFUNKCYJNE KOMPAKT II 24 S e.s.i. Turbo KOMPAKT II 24 Si

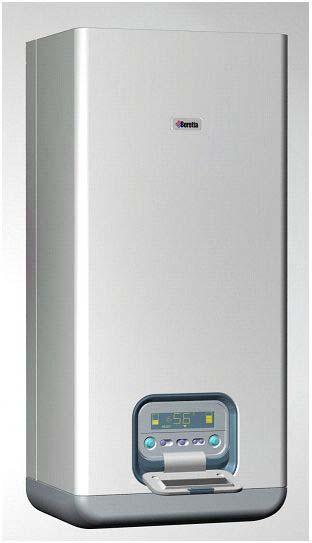

3 MODELE - KOMPAKT CONFORT 24 e.s.i. Turbo - KOMPAKT CONFORT 15/24i 840 KOTŁY WYPOSAŻONE W MINI ZASOBNIK 2,6 L

4 DANE TECHNICZNE KOMPAKT II 15/24i 24 e.s.i Turbo 24S e.s.i.turbo 24 Si Max. moc kotła na co. kw 15,2 24,1 24,1 24,3 Max. moc kotła na cwu. kw 24,3 24, Min. moc kotła na co. kw 9,2 9,5 9,5 9,2 Min. moc kotła na cwu. kw 7,3 8, Pobór mocy W Stopień bezpieczeństwa IP X5D X5D X5D X5D Zakres regulacji temp. co. C Zawór bezpieczeństwa co. bar Naczynie wzb. pojem. l Naczynie wzb. ciśn. bar Zakres regulacji temp. cwu. C Min. przepływ cwu. l/min Max. przepływ cwu. l/min Wydatek cwu. przy T 35 l/min 9,9 9, Min. ciśnienie cwu. bar 0,15 0, Max. ciśnienie cwu. bar Średnica komina mm System koncentryczny mm /100 60/ System rozdzielony mm

5 DANE TECHNICZNE KOMPAKT CONFORT 15/24i 24 e.s.i Turbo Max. moc kotła na co. kw 15,0 24,1 Max. moc kotła na cwu. kw 24,0 24,1 Min. moc kotła na co. kw 7,0 9,5 Min. moc kotła na cwu. kw 7,0 8,2 Pobór mocy W Stopień bezpieczeństwa IP X5D X5D Zakres regulacji temp. co. C Zawór bezpieczeństwa co. bar 3 3 Naczynie wzb. pojem. l Naczynie wzb. ciśn. bar. 1 1 Zakres regulacji temp. cwu. C Pojemność minizasobnika l 2,6 2,6 Min. przepływ cwu. l/min 2 2 Max. przepływ cwu. l/min Wydatek cwu. przy T 35 l/min 9,9 9,9 Min. ciśnienie cwu. bar 0,15 0,15 Max. ciśnienie cwu. bar 6 6 Średnica komina mm System koncentryczny mm /100 System rozdzielony mm

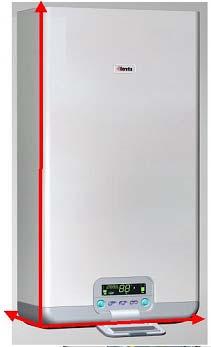

6 WYMIARY KOTŁA KOMPAKT II (otwarta komora spalania) woda-gaz

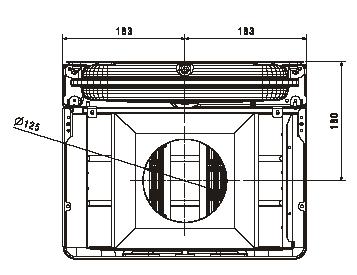

7 WYMIARY KOTŁA KOMPAKT CONFORT (Zamknięta komora spalania) , woda-gaz ,5 7

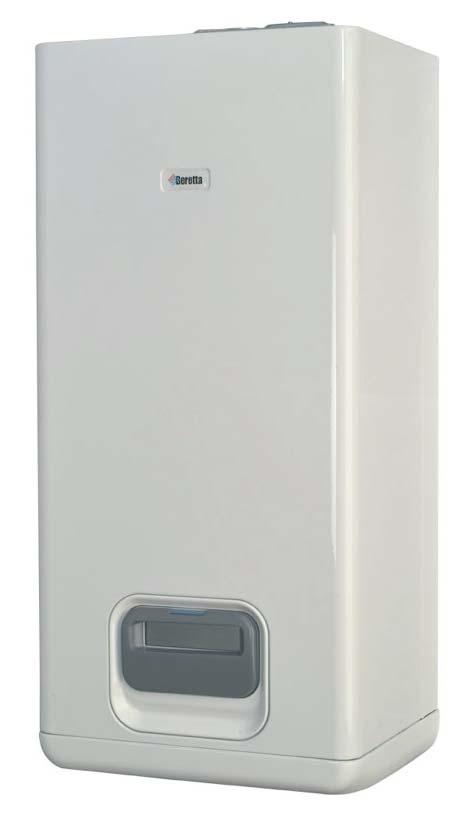

8 CHARAKTERYSTYKA KOTŁÓW - Nowy panel sterowania z cyfrowym wyświetlaczem - 25-ięć parametrów do programowania pracy kotła - Funkcja jesień / zima / wiosna / lato - Funkcja SAR / System Automatycznej Regulacji / - Funkcja SAR BOOSTER - Funkcja podgrzania wstępnego cwu. - Funkcja termostatu cwu. - Automatyczne napełnianie instalacji co. - Diagnostyka kotła - Wbudowana regulacja pogodowa - Cykl antyzamarzaniowy na co. i cwu. - Cykl antyblokowania pompy - Postcyrkulacja, postwentylacja, funkcja kominiarz - Nowa grupa hydrauliczna - Stopień ochrony przeciwporażeniowej: IPX5D

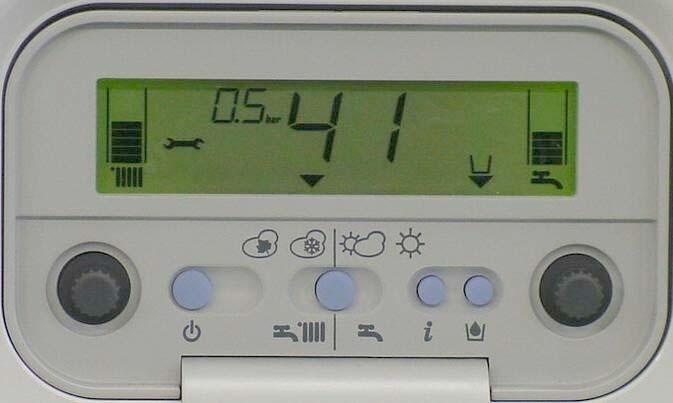

9 PANEL STEROWANIA Wyświetlacz Pokrętło wyboru temp. c.o. Pokrętło wyboru temp. c.w.u. Przycisk ON /Off Funkcja Przycisk Info aut. napełniania Reset jesień/zima/wiosna/lato 9

10 1. Ustaw kocioł w trybie OFF na wyświetlaczu pojawią się dwie kreski Naciśnij jednocześnie przycisk wyboru funkcji i przycisk aż do momentu, kiedy na wyświetlaczu pojawi się napis CODE./ około 10 sek./ 3. Naciśnij przycisk, pokrętłęm wyboru temp. cwu. wybierz kod 18 lub 53 / patrz tabela PARAMETRY KOTŁA /. Ponownie naciśnij przycisk ażeby zatwierdzić wybrany kod. 4. Obracając pokrętłem wyboru temp. cwu. wybieramy parametr, którego wartość chcemy zmienić. PROGRAMOWANIE KOTŁA PRZYCISK FUNKCJI 5. Naciskamy przycisk, wartość wybranego parametru zaczyna mrugać. Pokrętłem wyboru temp. cwu. wybieramy nową wartość parametru. Wybraną wartość zatwierdzamy naciskając POKRĘTŁO WYBORU TEMP. CWU. 6. Obracając pokrętłem wyboru temp. cwu. wybieramy kolejny parametr, którego wartość chcemy zmienić. INFO UWAGA: - przycisk działa jak ENTER / zatwierdza wybrany parametr / - przycisk działa jak ESC / wyjście /

11 PARAMETRY KOTŁA NR. O PIS PARAMETRU JEDN. MIN MAX KRO K DO ST. NA HASŁO USTAWIENIE FABRYCZNE DLA KO TŁA KO MPAKT II PAR /24i 24 Si 24 esi 24 S esi 15/24i Conf. 24 esi Conf. 1 RODZAJ GAZU 1 GAZ ZIEMNY X X GAZ PŁYNNY 2 MOC KOTŁA 1 DLA MOCY 24kW X X 1 NZ 1 NZ 1 NZ 1 NZ 1 NZ 1 NZ 3 POZIOM IZOLACYJNOŚCI BUDYNKU X X CIEPŁA WODA UŻYTKOWA Z : 0 - OFF X X 1 - WYMIENNIKA MINI ZASOBNIKA ZASOBNIKA Z TERMOST ZASOBNIKA Z NTC 11 MAX. TEMP. CIEPLEJ WODY UŻYTKOWEJ C X NZ NZ MAX. TEMP. CWU. W ZASOBNIKU C X 60 NZ 60 NZ 60 NZ 60 NZ 60 NZ 60 NZ 13 TEMP.CO. NA ZASILANIU ZASOBNIKA C X 80 NZ NZ NZ 80 NZ 14 ZAŁĄCZ PRZY SPADKU TEMP. CWU W ZASOB. C X 5 NZ 5 5 NZ 5 5 NZ 5 NZ 20 FUNKCJA CO. 0 OFF ; 1 AUTO 1 X 1 NZ 1 NZ 1 NZ 1 NZ 1 NZ 1 NZ 21 MAX. TEMP. NA CO. C X MIN. TEMP. NA CO. C X 40 NZ 40 NZ 40 NZ 40 NZ 40 NZ 40 NZ 23 OBNIŻENIE MAX. MOCY NA CO X PODWYŻSZENIE MIN. MOCY NA CO X CZAS DZIAŁANIA NA ZREDUKOWANEJ MOCY min X CZAS WYŁĄCZENIA CO. min X FUNKCJA TIMERA CO. 0 AKTYWNA 1 X NIEAKTYWNA 40 FUNKCJA TERMOSTATU CWU. 0 OFF ; 1 AUTO ; 2 ON 1 X 1 1 NZ 1 1 NZ FUNKCJA PODGRZANIA WSTĘPNEGO CWU 0 OFF ; 1 AUTO ; 2 ON 1 X 1 1 NZ 1 1 NZ FUNKCJA S.A.R. 0 OFF ; 1 AUTO 1 X FUNKCJA S.A.R. BOOSTER 0 OFF ; 1 AUTO 1 X TERMOREGULACJA 0 OFF ; 1 AUTO 1 X WYBÓR KRZYWEJ GRZEWCZEJ - 2,5 40 2,5 X X FUNKCJA ANTYKONDENSACYJNA 0 WYŁĄCZONA 1 X 0 NZ 0 NZ 0 NZ 0 NZ 0 NZ 0 NZ 1 ZAŁĄCZONA 50 FUNKCJA T & G ( NIE JEST AKTYWNA ) 0 OFF ; 1 AUTO 1 X 1 NZ 1 NZ 1 NZ 1 NZ 1 NZ 1 NZ 61 TEMP. ANTYZAMARZANIOWA NA CWU. C X TEMP. ANTYZAMARZANIOWA NA CO. C X FUNKCJA AUTOMAT. NAPEŁNIANIA CO. 0 WYŁĄCZONA 1 X 1 0 NZ 1 0 NZ ZAŁĄCZONA 86 CIŚNIENIE WŁĄCZENIA AUTOM. NAPEŁNIAN. bar. 0,4 0,8 0,1 X 0,6 0,6 NZ 0,6 0,6 NZ 0,6 0,6 UWAGA : PARAMETR NR.3 - BUDYNEK DOBRZE IZOLOWANY BUDYNEK ŹLE IZOLOWANY - 5 UWAGA : NZ - NIE ZMIENIAĆ WARTOŚCI PARAMETRU

12 FUNKCJA JESIEŃ/ZIMA/WIOSNA/LATO -Jesień: CO - załączone, aktywna funkcja SAR CWU - załączone - Zima: CO - załączone, aktywna funkcja SAR BOOSTER CWU - załączone, aktywna funkcja podgrzania wstępnego wody -Wiosna: CO - niezałączone CWU - załączone - Lato: CO - niezałączone CWU - załączone, aktywna funkcja termostatu c.w.u. UWAGA: W funkcji jesień i zima kocioł pracuje z priorytetem c.w.u. 12

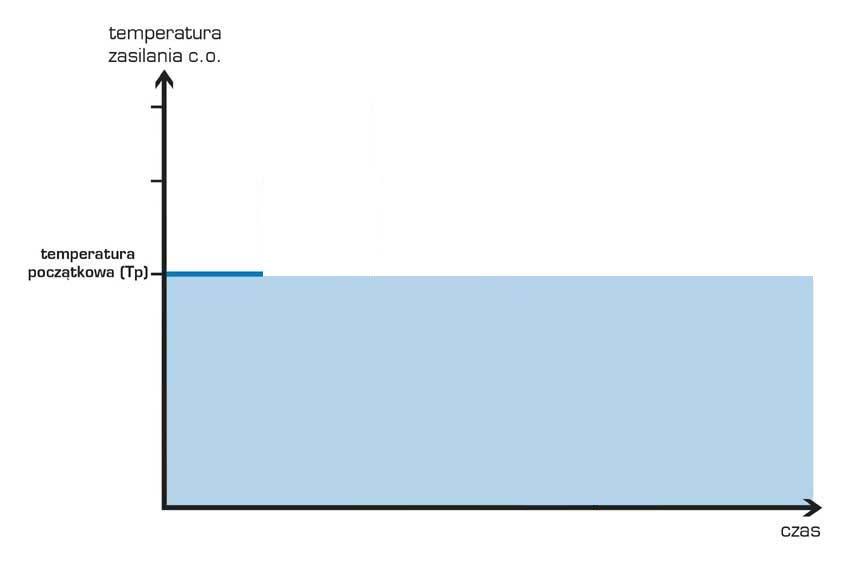

13 FUNKCJA SAR Parametr 42 / 0-off, 1-auto / Przykład autoregulacji temperatury wody c.o. Termostat środowiskowy żąda grzania (Tp=55 C) 20 min 20 min 20 min 20 min 13

14 Temperatura zasilania c.o. FUNKCJA SAR BOOSTER Parametr 43 / 0-off, 1-auto / Przykład autoregulacji booster temperatury wody c.o. Termostat środowiskowy żąda grzania (Tp=65 C) Tp +5 C = 80 C Tp +5 C = 75 C Tp +5 C = 70 C Temperatura Początkowa Tp = 65 C Zapotrzebowanie na ciepło w pomieszczeniu 20 min 20 min 20 min 20 min 20 min czas 14

15 FUNKCJA PODGRZANIA WSTĘPNEGO C.W.U. Parametr 41 / 0-off, 1-auto, 2-on / W momencie kiedy temperatura odczytana przez sondę NTC po stronie c.w.u. jest mniejsza od 35 C i jednocześnie temperatura w odczytana przez sondę NTC po stronie c.o. jest mniejsza od 55 C kocioł włączy się w funkcji c.w.u./ przy braku poboru c.w.u./ i będzie pracował z minimalną mocą tak długo, aż sonda NTC po stronie c.o. nie odczyta temperatury 55 C. FUNKCJA TERMOSTATU C.W.U. Parametr 40 / 0-off, 1-auto, 2-on / W przypadku gdy minimalna moc kotła jest zbyt duża do aktualnych potrzeb podgrzania c.w.u., kocioł nie będzie taktował, lecz będzie pracował z minimalną mocą, aż do chwili osiągnięcia przez wodę temperatury 65 C. 15

16 AUTOMATYCZNE NAPEŁNIANIE INSTALACJI CO. Parametr 85 / 0-nieaktywne, 1-aktywne / - podczas normalnej pracy urządzenia wyświetlacz pokazuje ciśnienie wody (bar): - w przypadku spadku ciśnienia na wyświetlaczu pojawi się symbol informujący o konieczności napełnienia instalacji: 16

17 ZASADA NAPEŁNIANIA INSTALACJI -Użytkownik na krótko naciska przycisk na panelu sterowania. -Kocioł automatycznie napełnia instalację (na wyświetlaczu miga ikona pokazująca krople wody), aż do uzyskania odpowiedniego ciśnienia. 17

18 DIAGNOSTYKA KOTŁA W przypadku wystąpienia zakłóceń w pracy kotła na wyświetlaczu sygnalizowany jest dwucyfrowy kod usterki. np. kod 60 z ikoną - awaria sondy NTC na c.w.u. Kody usterek uszeregowano w osiem grup. GRUPA KOD GAZ 1. BEZPIECZEŃSTWO 2. POWIETRZE 3. WODA 4. ELEKTRONIKA 5. OBWÓD C.W.U. 6. OBWÓD C.O. 7. OGÓLNE 8. 18

19 DIAGNOSTYKA c.d. W przypadku usterki, wyświetlony jest kod usterki, według następującego systemu: A.Tymczasowe/przejściowe zakłócenie pracy kotła - wyświetlany jest kod usterki wraz z symbolem: (kocioł automatycznie będzie próbował usunąć usterkę). B. Definitywna/trwała blokada urządzenia - wyświetlany jest kod usterki w połączeniu z napisem na wyświetlaczu konieczna jest wówczas interwencja serwisu W obydwu przypadkach należy zresetować kocioł i jeśli po upływie 10 sek. zakłócenie nie ustąpi, wyświetlany zostanie kod usterki w połączeniu z napisem na wyświetlaczu konieczna interwencja serwisu. 19

20 KODY BŁĘDÓW Opis błędu Kod Ikona Ikona Blokada braku płomienia (D) 10 TAK NIE Zakłócenie płomienia (D) 11 NIE TAK Czujnik granicznej temperatury (D) 20 TAK NIE Termostat spalin (D) 22 TAK NIE Ciąg kominowy lub presostat powietrza (turbo) (D) 30 TAK NIE Ciąg kominowy lub presostat powietrza (turbo) (T) 31 NIE TAK Za niskie ciśnienie w układzie c.o.(d*) 40 TAK NIE Za niskie ciśnienie w układzie c.o.(t) 41 NIE TAK Przetwornik? ciśnienia wody 42 TAK TAK Płyta elektroniczna (D) 51 TAK TAK Płyta elektroniczna S (D) 52 TAK TAK Płyta elektroniczna EEPROM R&W (D) 53 TAK TAK Korekta ustawień parametrów (D) 54 TAK TAK Zwarcie na modulatorze (D) 56 TAK TAK Sonda NTC na c.w.u. (T) 60 NIE TAK Sonda NTC na c.o. i za wysoka temperatura na c.o. (przegrzanie) (D) 70 TAK TAK Sonda NTC na c.o. (T) (D) definitywna trwała usterka (T) tymczasowa przejściowa usterka * w przypadku wystąpienia tej usterki należy zapoznać się w instrukcją z rozdziałem funkcje napełnianie instalacji c.o. 71 NIE TAK 20

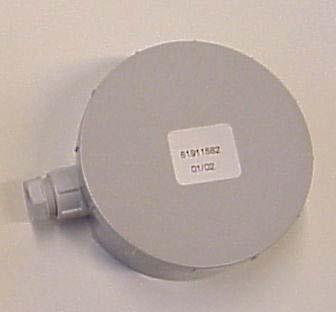

21 REGULACJA POGODOWA SONDA ZEWNĘTRZNA Regulacja pogodowa aktywna tylko gdy podłączona jest sonda zewnętrzna. W celu aktywacji wprowadź kod 53 i wybierz : - parametr nr. 3 - poziom izolacyjności budynku - parametr nr AUTO - parametr nr krzywa grzewcza / patrz PARAMETRY KOTŁA / Sonda zewnętrzna Listwa przyłączeniowa kotła ME2

22 REGULACJA POGODOWA KRZYWE GRZEWCZE -Wybór krzywej grzewczej parametr 45 / wybór od 2,5 do 40 ; krok co 2,5 / - Korekta wybranej krzywej pokrętłem wyboru temp. na co. Temperatura co. Temperatura zewnętrzna

23 CYKL ANTYZAMARZANIOWY NTC NTC na na co. co. czyta, czyta, że że temp. temp. jest jest mniejsza od od wybranej parametrem nr nr * NA C.O. Rusza Rusza pompa, pompa, palnik palnik pracuje pracuje na na minimalnej mocy mocy NTC NTCna na co. co. Temp. Temp. > C Wyłącza się się palnik palnik Koniec cyklu Koniec cyklu Pompa Pompa pracuje pracuje jeszcze jeszcze przez przez 60" 60" * Parametr 62 wybór temperatury antyzamarzaniowej na co. / zakres wyboru od 0 do 10 C / 23

24 NTC na cwu. czyta, że temp. jest mniejsza od wybranej par. nr 61* i jednocześnie NTC na co. 30 C CYKL ANTYZAMARZANIOWY NA C.W.U. Rusza Rusza pompa, pompa, palnik palnik pracuje pracuje na na minimalnej mocy mocy NTC NTC na na co. co. Temp. Temp. > C Wyłącza się się palnik palnik Koniec cyklu Koniec cyklu Pompa Pompa pracuje pracuje jeszcze jeszcze przez przez * Parametr 61 wybór temperatury antyzamarzaniowej na c.w.u. / zakres wyboru od 0 do 10 C / 24

25 FUNKCJE DODATKOWE / jak we wszystkich kotłach BERETTA / - Cykl antyblokowania pompy - Postcyrkulacja - Postwentylacja / Tylko w kotłach Turbo / - Funkcja kominiarz : - parametr nr HH kocioł pracuje na maksimum - parametr nr LL kocioł pracuje na minimum 25

26 KOMPAKT II 15/24i GAZ CO. CO. CWU. ZW. 1. Zawór napełniający 2. Zawór spustowy 3. Napęd zaworu trójdrogowego 4. Wymiennik C.W.U. 5. Pompa 6. Zawór bezpieczeństwa 7. Odpowietrznik automatyczny 8. Palnik 9. Elektroda jonizacyjno/kontrolna 10. Termostat granicznej temperatury 11. Sonda NTC na C.O. 12. Termostat spalin 13. Naczynie wzbiorcze 14. Wymiennik główny 15. Transformator zapłonu 16. Zawór gazowy 17. Presostat C.O. 18. Czujnik przepływu z.w. 26

27 KOMPAKT II 15/24i A Wejście c.w.u. B Wyjście c.w.u. C Zasilanie c.o. D Powrót c.o. E Zawór zwrotny F Zawór spustowy G Zawór bezpieczeństwa H By-pass automatyczny I Presostat wody J Zawór trójdrogowy K J I H K Pompa z odpowietrznikiem L Naczynie wzbiorcze M Czujnik NTC na c.o. N Wymiennik główny O Palnik P Zawór gazowy Q Czujnik NTC na c.w.u. R Zawór napełniania S Automatyczne napełnianie c.o. T Regulator przepływu U Czujnik przepływu z.w. 27

28 SCHEMAT HYDRAULICZNY KOMPAKT II 24 Si A Wyjście na wężownice zasobnika B Powrót z wężownicy zasobnika C Zasilanie co. D Powrót co. E Wejście zimnej wody F Wyjście cwu. G Zawór spustowy H Zawór bezpieczeństwa I By-pass L Zawór trójdrogowy M Pompa z odpowiecznikiem N Naczynie wzbiorcze O Czujnik NTC na co. P Wymiennik R Zawór gazowy S Presostat wody T Zasobnik Q Palnik

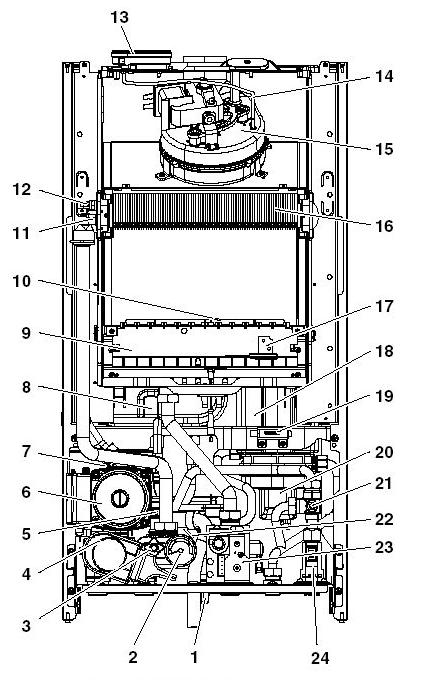

29 KOMPAKT CONFORT 24 e.s.i. TURBO 1. Zawór napełniania 2. Presostat co. 3. Zawór spustowy 4. Napęd zaworu trójdrogowego 5. Zawór bezpieczeństwa 6. Pompa 7. Odpowietrznik automatyczny 8. Naczynie wzbiorcze 10. Elektroda 11. Termostat granicznej temperatury 12. Sonda NTC na co. 13. Presostat spalin 14. Zwężka Venturiego 15. Wentylator 16. Wymiennik główny 17. Palnik 18. Mini zasobnik 19. Transformator zapłonu 20. Pompa mini zasobnika 21. Zawór zwrotny/bezpieczeństwa 22. Wymiennik cwu. 23. Zawór gazowy 24. Czujnik przepływu z.w. 29

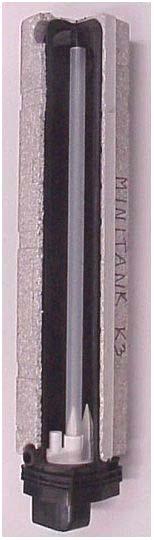

30 - Zasobnik o pojemności 2,6 litra. KOMPAKT CONFORT MINI ZASOBNIK - Zasobnik z wbudowaną pompą wewnętrznego obiegu cwu, w celu zapewnienia komfortu ciepłej wody. -Kocioł wyposażony w zawór bezpieczeństwa na cwu. POMPA CWU. 30

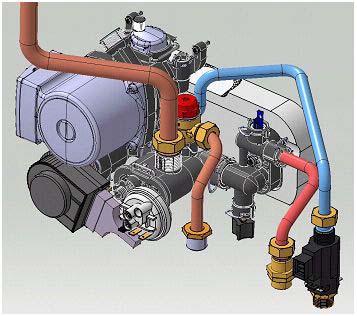

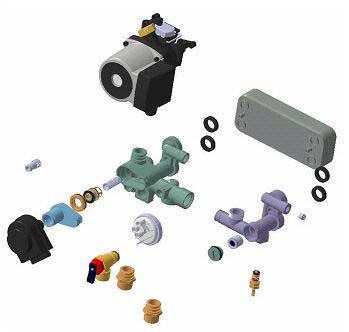

31 NOWA GRUPA HYDRAULICZNA - Wykonana z kompozytu włókna szklanego większa trwałość przy zmniejszonej wadze - Większa o 40 mm odległość przyłączy hydraulicznych od ściany - Łatwość demontażu i wymiany komponentów 31

32 KOMPAKT CONFORT 24 e.s.i. Turbo A. Wejście zimnej wody B. Wyjście cwu. C. Wyjście co. D. Wejście co. E. Zawór zwrotny F. Zawór spustowy G. Zawór bezpieczeństwa H. By-pass automatyczny I. Presostat na c.o. J. Pompa K. Naczynie wzbiorcze L. Sonda NTC na co. M. Wymiennik główny N. Palnik O. Zawór gazowy P. Wymiennik cwu. Q. Sonda NTC na cwu. R. Zawór zwrotny S. Automatyczne napełnianie c.o. T. Zawór napełniania U. Mini zasobnik wraz z mini pompą V. Zawór zwrotny/bezpieczeństwa na cwu. W. Kryza przepływu X. Czujnik przepływu z.w. Y. Filtr na c.w.u. 32

33 FUNKCJONOWANIE NA C.W.U. - otwieramy kran cwu - czujnik przepływu wody zwiera kontakt - zatrzymuje się pompa w mini zasobniku / jeśli pracowała / - włącza się palnik następuje modulacja płomienia w celu utrzymania stałej temp. wody wypływającej z kranu - Palnik wyłączy się kiedy zmierzona temp. wody będzie wyższa o 5 C od wybranej przez użytkownika. Jeśli sonda NTC na c.w.u. jest uszkodzona, wówczas kocioł będzie utrzymywał temperaturę 50 C w obwodzie c.o. Palnik wyłączy się przy temp. 55 C. Ponownie załączy się przy temp. 50 C. 33

34 Kran cwu. zamknięty. Utrzymywanie temperatury wody w mini zasobniku : -cykl ładowania mini zasobnika Kocioł porównuje temp. zmierzoną przez sondę NTC na c.w.u. z temp. wybraną na panelu sterowania. Jeśli odczytana temp. jest niższa o 2 C wówczas załącza się pompa w mini zasobniku oraz palnik na minimalnym ciśnieniu gazu i pozostają włączone, aż do momentu, gdy sonda NTC na c.w.u. odczyta, iż temp. wody jest wyższa o 13 C od wybranej wartości. kocioł jest w pozycji OFF: Cykl jest nieaktywny. FUNKCJONOWANIE NA C.W.U. kocioł w dowolnej funkcji bez żądania grzania (ani na c.w.u. ani na c.o.) Od ostatniego żądania grzania następują 3 cykle (co 28 minut każdy). Następny cykl powtórzy się po 240 minutach. po zakończeniu żądania grzania na c.o.: Termostat środowiskowy (mostek TA-TA) otwiera kontakt, temp. wody w mini zasobniku jest niższa o 2 C od wybranej, wówczas pompa mini zasobnika pracuje w post-cyrkulacji przez 60 sekund. 34

35 SCHEMAT ELEKTRYCZNY KOMPAKT II 15/24i 35

36 SCHEMAT ELEKTR. KOMPAKT II 24 Si PODŁĄCZENIE : - sondy zasobnika cwu. - termostatu zasobnika cwu. - sondy zewnętrznej regulacji pogodowej

37 SCHEMAT ELEKTRYCZNY KOMPAKT CONFORT 24 e.s.i. Turbo 37

38 OBJAŚNIENIA DO SCHEMATU ELEKTRYCZNEGO ABO5X - moduł główny ACO2X - moduł wyświetlacza OPE/OPE - cewki zaworu gazowego T.P. - presostat na c.o. MOD - modulator F.L. - czujnik przepływu z.w. S.S. - sonda NTC na c.w.u. S.R. - sonda NTC na c.o. T.F. - termostat spalin T.L. - termostat granicznej temp. P1 - mini zasobnika P2 - pompa 3V - zawór trójdrogowy TRX - transformator zapłonu A/R - elektroda kontr.-zapłon. C.S.A - automatyczne napełnianie instalacji c.o. S.A.A.C.S. system przechowywania c.w.u. 38

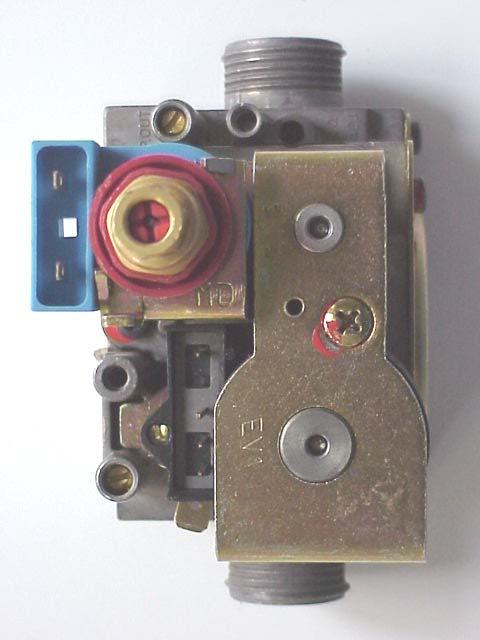

39 39 Zawór gazowy A. Kontrola ciśnienia zasilania gazu B. Kontrola ciśnienia gazu na palniku C. Wtyk kompensacji (tylko kocioł Turbo) 1. Regulacja minimalnego ciśnienia gazu na palniku 2. Regulacja maksymalnego ciśnienia gazu na palniku B 1 2 A C

40 REGULACJA CIŚNIENIA GAZU NA PALNIKU 1. Sprawdź ciśnienie statyczne i dynamiczne w sieci gazowej / U-rurka podłączona do króćca A na zaworze gazowym /. 2. Podłącz U-rurkę do króćca B na zaworze gazowym. W kotłach turbo odłącz rurkę kompensacji C. 3. Włącz kocioł w funkcję ZIMA, wybierz maksymalną temperaturę cwu., otwórz zawór cwu. na maks. 4. Kocioł pracuje z maks. mocą na potrzeby cwu. Sprawdź ciśnienie gazu na palniku reguluj kluczem 10 mm, nakrętka Zdejmij przewód z zacisku D cewki modulatora. Kocioł pracuje z minimalną mocą na potrzeby cwu. Sprawdź ciśnienie gazu na palniku reguluj krzyżowym śrubokrętem, śruba Załóż przewód na zacisk D, zamknij zawór cwu. Wyłącz kocioł. 7. Kocioł w trybie OFF na wyświetlaczu są dwie kreski - -. C Nakrętka (2) B Śruba (1) A D 40

41 REGULACJA CIŚNIENIA GAZU NA PALNIKU 8. Naciśnij jednocześnie przycisk wyboru funkcji i przycisk aż do momentu, kiedy na wyświetlaczu pojawi się napis CODE./ około 10 sek./ 9. Naciśnij przycisk, pokrętłem wyboru temp. cwu. wybierz kod 18. Ponownie naciśnij przycisk, ażeby zatwierdzić wybrany kod. 10. Obracając pokrętłem wyboru temp. cwu. wybieramy parametr HH kocioł pracuje z maks. mocą. 11. Obracając pokrętłem cwu. wybieramy kolejny parametr LL kocioł pracuje z min. mocą. PRZYCISK FUNKCJI 12. Pokrętłem cwu.. wybierz parametr nr. 23 / obniżenie maks. mocy na co./. Ażeby obniżyć maks. moc kotła na co. naciśnij przycisk Wartość parametru 23 zaczyna mrugać. Pokrętłem cwu. zmieniamy wartość parametru 23 od wartości 255 do wartości 0. Ze zmianą wartości parametru zmienia się ciśnienie gazu na palniku zmienia się maks. moc kotła na co. Wybraną nową wartość / moc kotła / zatwierdzamy naciskając. 13. Pokrętłem cwu. wybierz parametr nr. 24 / podwyższenie min. mocy kotła na co./. Ażeby podwyższyć min. moc kotła na co. naciśnij przycisk. Wartość parametru 24 zaczyna mrugać. Pokrętłem cwu. zmieniamy wartość parametru 24 od wartości 0 do wartości wybranej parametrem 23. Ze zmianą wartości parametru zmienia się ciśnienie gazu na palniku zmienia się min. moc kotła na co. Wybraną nową wartość / moc kotła / zatwierdzamy naciskając 14. Naciśnij przycisk - wyjście z programowania. Kocioł OFF. Odłącz U-rurkę. W kotłach turbo podłącz rurkę kompensacji C. INFO POKRĘTŁO WYBORU TEMP. CWU.

42 CIŚNIENIE GAZU NA PALNIKU mm H2O GZ - 50 E G20 GZ - 41 Lw G27 GZ - 35 Ls G350 TYP KOTŁA min. na max. na min. na max. na min. na max. na co. cwu. co. cwu. co. cwu. co. cwu. co. cwu. co. cwu. KOMPAKT II 15/24 i S i e.s.i S e.s.i KOMPAKT 15/24 i CONFORT 24 e.s.i GPL B/P G30 GPL P G31 TYP KOTŁA min. na max. na min. na max. na co. cwu. co. cwu. co. cwu. co. cwu. KOMPAKT II 15/24 i S i e.s.i S e.s.i KOMPAKT 15/24 i CONFORT 24 e.s.i

43 PRZEZBRAJANIE NA INNY RODZAJ GAZU GZ - 50 GZ - 41 GZ - 35 GPL GPL TYP KOTŁA E Lw Ls B/P P Średnice dysz G20 G27 GZ G30 G31 KOMPAKT II 15/24 i 1,30 1,50 1,80 0,77 0,77 24 S i 1,30 1,50 1,80 0,77 0,77 24 e.s.i. 1,35 1,60 1,80 0,77 0,77 24 S e.s.i. 1,35 1,60 1,80 0,77 0,77 KOMPAKT 15/24 i 1,30 1,50 1,80 0,77 0,77 CONFORT 24 e.s.i. 1,35 1,60 1,80 0,77 0,77 Przezbrajając kocioł z gazu ziemnego na gaz ziemny : - wymień dysze - wyreguluj kocioł 43

44 PRZEZBRAJANIE NA INNY RODZAJ GAZU Przezbrajając kocioł z gazu ziemnego na gaz płynny : 1. Wymień dysze 2. Dodatkowo tylko w kotłach TURBO zamontuj deflektor 3. Zmień wartość parametru nr. 1 - kocioł w trybie OFF na wyświetlaczu dwie kreski -- -naciśnij jednocześnie przycisk wyboru funkcji i przycisk aż do momentu, kiedy na wyświetlaczu pojawi się napis CODE / około 10 sek./. -naciśnij przycisk, pokrętłem temp. cwu. wybierz kod 18. i ponownie naciśnij, ażeby zatwierdzić wybrany kod. - pokrętłem cwu. wybierz parametr nr. 1. Naciśnij przycisk - wartość parametru zaczyna mrugać. Pokrętłem cwu. wybierz wartość 2 dla gazu płynnego / 1 dla gazu ziemnego /. Naciśnij przycisk ażeby zatwierdzić wybraną wartość. -naciśnij przycisk - wyjście z programowania. 4. Wyreguluj kocioł 44

45 PODŁĄCZENIA ELEKTRYCZNE Podłączenie termostatu środowiskowego bezpiecznik ME1 Podłączyć tak jak na rysunku. Na kontakcie elektrycznym będzie napięcie 230 Volt. 45

46 WYDALANIE SPALIN (e.s.i. Turbo) System koncentryczny L: Redukcja rury 60mm wydalania spalin Długość komina/m/ średnica kryzy/mm/ Podłączenie kolanka 80mm zasysanie powietrza do 0,85 42 od 0,85 do 2,00 44 od 2,00 do 3,00 46 od 3,00 do 4,25 bez kryzy 46

47 WYDALANIE SPALIN (e.s.i. Turbo) System rozdzielony M: Podłączenie kolanka 80mm zasysanie powietrza L: Redukcja wydalania spalin 80mm N: Podłączenie wydalania spalin Długość komina /m/ Średnica kryzy /mm/ do 3,5 42 od 3,5 do 9,5 44 od 9,5 do od 14 do 20 brak kryzy 47
