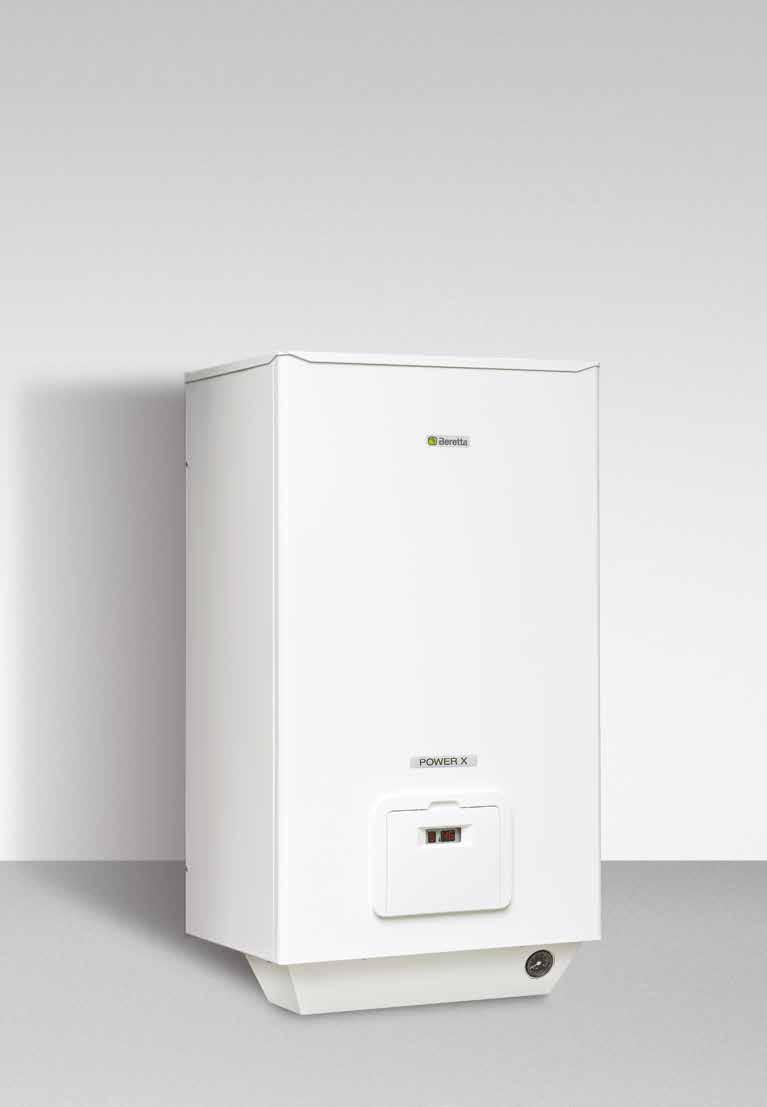

2 Power X 50 R.S.I. nowy kocioł kondensacyjny wysokiej mocy marki Beretta Power X (kod: 20485) to wysokiej mocy wiszący kocioł kondensacyjny do zastosowań komercyjnych do montażu w willach czy budynkach wielorodzinnych. Jest to urządzenie jednofunkcyjne, modulujące w szerokim zakresie mocy,5 45 kw (przy parametrach pracy 50/0 C). Power X wyposażony jest w energooszczędną pompę z synchroniczną modulacją oraz zawór tójdrogowy do podłączenia zasobnika c.w.u. Kocioł posiada możliwość sterowania trzema obiegami grzewczymi: strefami wysokiej i niskiej temperatury oraz temperaturą ciepłej wody użytkowej w zasobniku.

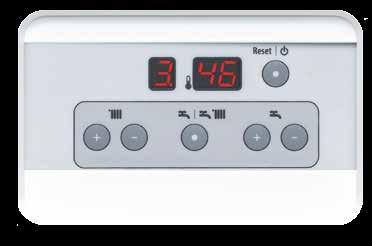

3 TECHNOLOGIA Łatwy w obsłudze panel sterowania Kocioł POWER X 50 R.S.I. jest wyposażony w łatwy w obsłudze panel sterowania z dotykowymi przyciskami i cyfrowym wyświetlaczem. Dzięki niemu można w prosty sposob kontrolować pracę urządzenia i dostosować ją do swoich wymagań LEGENDA Cyfrowy wyświetlacz przedstawiający aktualny stan pracy kotła 2 Cyfrowy wyświetlacz ułatwiający wybór temperatury c.o. i c.w.u. Dotykowy przycisk ON/OFF/RESET 4 Dotykowy przycisk podnoszenia wartości temperatury c.o. 5 Dotykowy przycisk obniżenia wartości temperatury c.o. Dotykowy przycisk funkcji lato/zima Dotykowy przycisk podnoszenia wartości temperatury c.w.u. 8 Dotykowy przycisk obniżania wartości temperatury c.w.u. Oszczędność eneregii, niższe koszty eksploatacji Etykieta efektywności energetycznej, zgodnie z dyrektywą ErP (Energy related Products), jest umieszczona na urządzeniach i systemach grzewczych, służących do ogrzewania i przygotowania c.w.u. Etykieta efektywności energetycznej umożliwia użytkownikowi porównanie urządzeń dostępnych na rynku pod względem klasy efektywności energetycznej. Wybierając urządzenie o wysokiej sprawności, np. kocioł Power X, użytkownik otrzymuje w zamian niższe koszty eksploatacji oraz chroni środowisko naturalne. Nazwa producenta i model kotła Power X 50 R.S.I. A Klasa efektywności energetycznej dla funkcji c.o. Poziom głośności Moc grzewcza

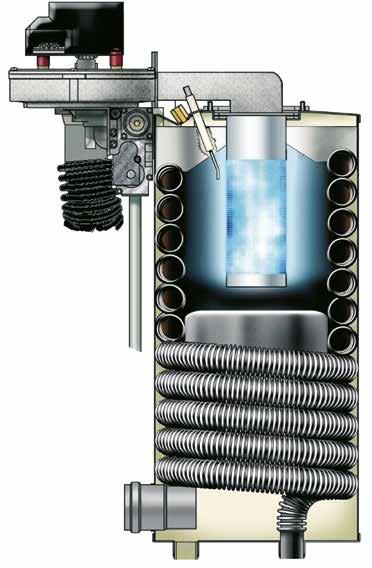

4 TECHNOLOGIA Technologia kondensacji Kocioł POWER X 50 R.S.I. wyposażony jest w wymiennik posiadający dużą powierzchnię wymiany ciepła i charakteryzujący się doskonałą odpornością na korozję. Jest on zbudowany z karbowanej wężownicy bimetalicznej (wykonanej z miedzi po stronie wody kotłowej i stali kwasoodpornej AISIL po stronie spalin). W środku wymiennika umieszczony jest palnik PREMIX, do którego dostarczana jest odpowiednia mieszanka gazu i powietrza, potrzebna do spalania. Ogromną zaletą tego wymiennika jest fakt, że powstające na skutek spalania gazu spaliny mają temperaturę maksymalnie o 5 C wyższą od temperatury wody powracającej z instalacji, co świadczy o bardzo dobrym odbiorze ciepła ze spalin. 2 8 LEGENDA Wentylator 9 2 Zawór gazowy Przyłącze wejścia powietrza do spalania 4 Przyłącze wyrzutu spalin 5 Ujście kondensatu Elektroda zapłonowa/kontroli płomienia Mieszanka gaz/powietrze 8 Palnik 4 9 Wymiennik kondensacyjny 0 Rura powrotu c.o Przekrój karbowanej wężownicy bimetalicznej.

5 POWER X X / Wiszące / kotły kotły kondensacyjne wysokiej wysokiej mocy mocy NOWOCZESNA TECHNOLOGIA Karbowany wymiennik kondensacyjny bimetaliczny (stal kwasoodporna AISI L po stronie spalin, miedź po stronie wody). Syfon kondensatu. Energooszczędna pompa z synchroniczną modulacją o współczynniku efektywności energetycznej EEI 0,20, wysokość podnoszenia m. Wbudowany zawór trójdrogowy do podłączenia zasobnika c.w.u. Płyta elektroniczna z funkcją autodiagnostyki i antyzamarzaniową. Palnik PRE-MIX o niskiej emisji NOx (klasa 5 wg UNI EN 48). Wbudowany moduł regulacji pogodowej, sonda zewnętrzna stanowi akcesorium dodatkowe. Naczynie wzbiorcze c.o. 8 l stanowi akcesorium dodatkowe. Zarządzanie trzema obiegami grzewczymi: strefą wysokiej (ogrzewanie grzejnikowe) i niskiej temperatury (ogrzewanie podłogowe) oraz temperaturą ciepłej wody użytkowej. T Temperatura spalin maksymalnie o 5 C wyższa od temperatury wody kotłowej powracającej z instalacji. 5

6 TECHNOLOGIA I STEROWANIE Energooszczędna pompa z synchroniczną modulacją Kocioł POWER X jest wyposażony w energooszczędną pompę GRUNDFOS UPM 5-0 AO-AC RO z modulacją synchroniczną PWM, zgodną z Dyrektywą Europejską ErP. Dzięki najnowszej technologii silnik elektryczny pompy oferuje współczynnik efektywności energetycznej EEI 0,20 w rezultacie znacznie obniżając zużycie energii elektrycznej. Wysokość podnoszenia metrów wysokość podnoszenia (m) ,0 0,2 0,4 0, 0,8,0,2,4,,8 2,0 2,2 przepływ m /h Programator BeSMART WiFi BeSMART WiFi, podłączony do kotła POWER X*, umożliwia użytkownikowi zdalne sterowanie i zarządzanie komfortem cieplnym w budynku, w którym został zainstalowany, a także włączaniem i wyłączaniem kotła poprzez WiFi za pośrednictwem smartfona lub tabletu. Z poziomu mobilnego urządzenia można sprawdzić stan systemu ogrzewania, jak rownież zaprogramować przedziały czasowe, regulować temperaturę czy zmieniać tryby pracy instalacji. Dzięki aplikacji BeSMART można się przekonać, jak z pozoru skomplikowane programowanie sterownika i zarządzanie pracą kotła, jest łatwe i intuicyjne. Programator BeSMART można podłączyć do kotła przewodowo lub bezprzewodowo (również bez sterowania poprzez WiFi). To tylko od użytkownika zależy, w jaki sposób będzie sterować komfortem cieplnym. * wyłącznie w trybie termostatu ON/OFF

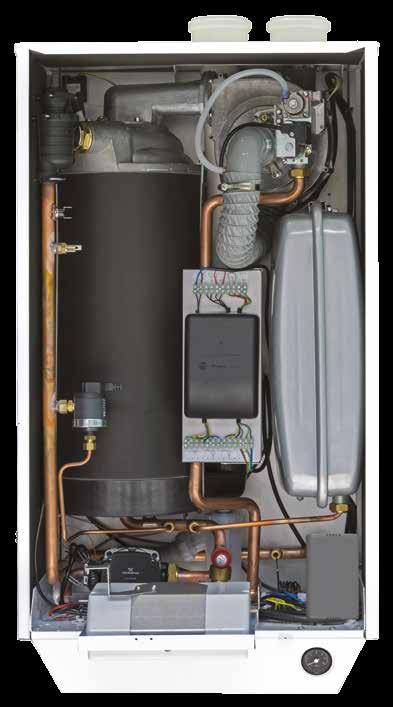

7 BUDOWA KOTŁA LEGENDA Automatyczny zawór odpowietrzający 2 Separator powietrza 2 5 Termostat bezpieczeństwa 4 Sonda NTC na zasilaniu c.o. 5 Wymiennik kondensacyjny Presostat różnicowy Sonda temperatury spalin 8 Pompa 9 Sonda NTC na powrocie c.o. 0 Zawór bezpieczeństwa ( bar) Manometr 2 Zawór trójdrogowy Syfon kondensatu 4 Naczynie wzbiorcze 8 l (akcesoria dodatkowe, kod: ) 5 Zwężka Venturiego Zawór gazowy 8 2 Wentylator 8 Przyłącze powietrza 9 Przyłącze spalin 20 Elektroda zapłonowo-jonizacyjna 9 0 WYMIARY I PRZYŁĄCZA HYDRAULICZNE Ø 80 R G M SC Mb LEGENDA G Gaz (M ¾ G) R Powrot c.o. (M ) M Zasilanie instalacji c.o. (M ) Mb Zasilanie zasobnika c.w.u. SC Ujście kondensatu (Ø8)

8 AKCESORIA I SCHEMAT INSTALACJI Akcesoria dodatkowe Kocioł POWER X może być montowany w różnych konfiguracjach zgodnie z wymaganiami instalacji. RYS KOD OPIS AKCESORIA, HYDRAULICZNE, ELEKTRYCZNE, ZABEZPIECZAJĄCE Zestaw zaworów odcinających c.o.* Sprzęgło hydrauliczne* Zestaw do podłączenia zasobnika c.w.u Naczynie wzbiorcze 8 l* 2025 Sonda zewnętrzna 0059 Sonda NTC do zasobnika c.w.u. / niskiej strefy (przy 25 C 0kΩ) Marka Beretta oferuje szeroką gamę dodatkowych akcesoriów zaprojektowanych specjalnie do kotłła POWER X. RYS KOD OPIS Termostat granicznej temperatury niskiej strefy Zawór mieszający z siłownikiem (b) AKCESORIA DO MONTAŻU KOTŁA Stelaż do mocowania kotła POWER X Podstawa do stelaża Uchwyt do mocowania na ścianie** * Akcesorium wymagane do montażu kotła. ** Wymagany w przypadku odprowadzania spalin systemem powietrzno-spalinowym koncentrycznym przez ścianę, na której kocioł wisi (z użyciem kolana 90 ) Poglądowy schemat instalacji kotła kondensacyjnego Power X Trzy obiegi grzewcze: ogrzewanie grzejnikowe, podłogowe i obieg ciepłej wody użytkowej c.w.u. LEGENDA Power X 50 R.S.I. (20485) Sprzęgło hydrauliczne ( ) 4 Zestaw do podłączenia zasobnika c.w.u. (20288) 5 Naczynie wzbiorcze c.o. 8 l (209840) Sonda zewnętrzna (2025) Sonda NTC do zasobnika c.w.u. (0059) 2 Zestaw przyłączeniowy Ø80+ Ø80 do poboru powietrza z pomieszczenia ( ) Termostatyczny zawór mieszający (50529 lub ) z.w. 4 Zasobnik c.w.u. IDRA TOP 200 (dostępny w pakiecie z kotłem) 5 Pompa (a) Zawór mieszający z siłownikiem (20288) (b) 8 UWAGA: (a) Akcesorium niedostępne w Katalogu Produktów Beretta. (b) Należy użyć zaworu mieszającego z siłownikiem o napięciu zmiennym 24 V, z czterema przewodami do podłączenia do styków strefy niskiej temperatury na listwie przyłączeniowej w kotle.

9 SYSTEMY POWIETRZNO-SPALINOWE. SYSTEM KONCENTRYCZNY Ø0/00 Adapter przyłączeniowy (Ø80+Ø80 Ø0/00) (kod: 20224). SYSTEM KONCENTRYCZNY Ø0/00 Adapter przyłączeniowy (Ø80+Ø80 Ø0/00) (kod: 20224) 5 mm 2. SYSTEM KONCENTRYCZNY Ø80/25 Zestaw przyłączeniowy (Ø80+Ø80 Ø80/25) (kod: ) 2. SYSTEM KONCENTRYCZNY Ø80/25 Zestaw przyłączeniowy (Ø80+Ø80 Ø80/25) (kod: ) 5 mm 5 mm 5 mm 0224) 2. SYSTEM KONCENTRYCZNY Ø80/25 Zestaw przyłączeniowy (Ø80+Ø80 Ø80/25) (kod: ) m 0224) 2. SYSTEM KONCENTRYCZNY Ø80/25 5 mm Zestaw przyłączeniowy (Ø80+Ø80 Ø80/25) (kod: ) m. INSTALACJA TYPU B2 5 mm Zestaw przyłączeniowy rozdzielony Ø80+Ø80 do poboru powietrza z pomieszczenia (kod: 20224). INSTALACJA TYPU B2 Zestaw przyłączeniowy rozdzielony Ø80+Ø80 do poboru powietrza z pomieszczenia (kod: 20224) 4. SYSTEM ROZDZIELONY Ø80+Ø80 Zestaw przyłączeniowy rozdzielony Ø80+Ø80 do poboru powietrza z zewnątrz (kod: ) 4. SYSTEM ROZDZIELONY Ø80+Ø80 Zestaw przyłączeniowy rozdzielony Ø80+Ø80 do poboru powietrza z zewnątrz (kod: ) 00 mm 90 mm 00 mm 00 mm 00 mm 90 mm 00 mm 00 mm 4. SYSTEM ROZDZIELONY Ø80+Ø80 Zestaw przyłączeniowy rozdzielony Ø80+Ø80 do poboru powietrza z zewnątrz (kod: ) 90 mm 4. SYSTEM ROZDZIELONY Ø80+Ø80 Zestaw przyłączeniowy rozdzielony Ø80+Ø80 do poboru powietrza z zewnątrz (kod: ) 00 mm 00 mm 90 mm 00 mm 00 mm Maksymalne długości przewodów kominowych MODEL KOTŁA POWER X 50 R.S.I. SYSTEM SYSTEM KONCENTRYCZNY 0 / 00 SYSTEM KONCENTRYCZNY 80 / 25 SYSTEM ROZDZIELONY B2P B5P MAKSYMALNA DŁUGOŚĆ MAKSYMALNA DŁUGOŚĆ MAKSYMALNA DŁUGOŚĆ pionowy 0 m 0 m m 0 m poziomy m 2 m + 2 m 5 m STRATA NA KOLANIE 90 / 45 / m UWAGA: System powietrzno-spalinowy do kotłów POWER X musi posiadać wymaganą klasę szczelności gazowej H. Zalecamy korzystać z oryginalnych systemów kominowych marki Beretta dedykowanych do kotłów POWER X. 9

10 MONTAŻ NAŚCIENNY POGLĄDOWY SCHEMAT MONTAŻU KOTŁA POWER X PRACUJĄCEGO NA POTRZEBY CENTRALNEGO OGRZEWANIA ½ 2 ½ ½ ½ 2, ,5 NR KOD OPIS ILOŚĆ NR KOD OPIS ILOŚĆ KOCIOŁ Power X 50 R.S.I. AKCESORIA HYDRAULICZNE Zestaw zaworów odcinających c.o. (A) Sprzęgło hydrauliczne (A) SYSTEM KOMINOWY Zestaw przyłączeniowy Ø80+Ø80 do poboru powietrza z pomieszczenia (B) (A) Akcesorium wymagane do montażu kotła. (B) Na schemacie znajduje się zestaw przyłączeniowy do poboru powietrza z wewnątrz pomieszczenia. Istnieje również możliwość podłączenia systemu powietrzno-spalinowego rozdzielonego Ø80+Ø80 oraz systemu powietrzno-spalinowego koncentrycznego Ø0/00 i Ø80/25. Więcej szczegołów na str. 9. 0

11 MONTAŻ NA STELAŻU POGLĄDOWY SCHEMAT MONTAŻU KOTŁA POWER X PRACUJĄCEGO NA POTRZEBY CENTRALNEGO OGRZEWANIA I CIEPŁEJ WODY UŻYTKOWEJ ½ 2 4 ½ ½ ½ 9 2,5 2, , NR KOD OPIS ILOŚĆ KOCIOŁ Power X 50 R.S.I. (C) AKCESORIA HYDRAULICZNE Zestaw zaworów odcinających c.o. (A) Sprzęgło hydrauliczne (A) Zestaw do podłączenia zasobnika c.w.u. (C) NR KOD OPIS ILOŚĆ SYSTEM KOMINOWY Zestaw przyłączeniowy Ø80+Ø80 do poboru powietrza z pomieszczenia (B) AKCESORIA DO PODŁĄCZENIA ZASOBNIKA C.W.U. (C) 0059 Sonda NTC do zasobnika c.w.u. AKCESORIA DO MONTAŻU KOTŁA Stelaż do mocowania kotła Power X Podstawa do stelaża (D) (A) Akcesorium wymagane do montażu kotła. (B) Na schemacie znajduje się zestaw przyłączeniowy do poboru powietrza z wewnątrz pomieszczenia. Istnieje również możliwość podłączenia systemu powietrzno-spalinowego rozdzielonego ø80+ø80 oraz systemu powietrzno-spalinowego koncentrycznego ø0/00 i ø80/25. Więcej szczegołów na stronie 9. (C) Kocioł Power X wyposażony jest w zawór trójdrogowy do podłączenia zasobnika c.w.u. (D) W przypadku montażu stelaża do ściany, podstawa do stelaża (kod: 20040) nie jest potrzebna.

12 Dane techniczne SPECYFIKACJA EFEKTYWNOŚCI ENERGETYCZNEJ (zgodnie z Dyrektywą ErP) JEDNOSTKA POWER X 50 R.S.I. (20485) Sezonowa sprawność grzewcza / klasa efektywności energetycznej A Sezonowa sprawność grzewcza % 92,5 Poziom głośności db 58,2 POZOSTAŁE PARAMETRY TECHNICZNE Moc grzewcza paleniska Hs (HHV) min max kw 5,0 50,0 Moc grzewcza paleniska Hi (NHV) min max kw,5 45,0 Moc użyteczna nominalna (NHV) (80 0 C) kw 44,20 Moc użyteczna nominalna(nhv) (50 0 C) kw 48,50 Ilość kondensatu (50 0 C) E l/h, Sprawność przy 0% mocy nominalnej (80 0 C) % 98,0 Sprawność przy 0% mocy nominalnej (50 0 C) % 08,0 Strata kominowa przy włączonym palniku (80 0 C) / (50 0 C) %, / 0,9 Strata kominowa przy wyłączonym palniku % 0, Strata przez obudowę przy włączonym palniku % 0,5 Temperatura spalin C Temp. powrotu + max 5 C Emisja NOx Klasa 5 FUNKCJA C.O. Maksymalne ciśnienie robocze bar Zakres regulacji temperatury w obiegu c.o. min / max C 0 / 80 Pompa: ciśnienie tłoczenia bar 0, przy przepływie l/h 000 PARAMETRY ELEKTRYCZNE Zasilanie V/Hz 20/50 Stopień zabezpieczenia przeciwporażeniowego IP X4D Pobór mocy wentylatora W 00 Pobór mocy elektrycznej pompy W 0 PRZYŁĄCZA Zasilanie c.o. Ø Powrót c.o. Ø Wejście gazu Ø ¾ SYSTEM POWIETRZNO-SPALINOWY KONCENTRYCZNY 0/00 Średnica mm 0 / 00 Maksymalna długość przewodów m 0 Strata na kolanie 90 / 45 m / SYSTEM POWIETRZNO-SPALINOWY KONCENTRYCZNY 80/25 Średnica mm 80 / 25 Maksymalna długość przewodów m 0 Strata na kolanie 90 / 45 m / SYSTEM POWIETRZNO-SPALINOWY ROZDZIELONY Średnica mm Maksymalna długość przewodów m Strata na kolanie 90 / 45 m / WYMIARY I WAGA KOTŁA Wymiary, bez uwzględnienia obudowy przyłączy hydraulicznych (wys. x szer. x gł.) mm 95 x 50 x 5 Waga kg 55 MOŻLIWOŚĆ PRZEZBROJENIA NA INNE RODZAJE GAZU Rodzaj gazu E, Ls, Lw, LPG * Zestaw przezbrojeniowy na gaz LPG na wyposażeniu kotła R model jednofunkcyjny (c.o.) S zamknięta komora spalania I zapłon elektroniczny z jonizacyjną kontrolą płomienia DZIAŁ HANDLOWY: 8-00 Toruń, ul. Kociewska 28/0 infolinia , (z tel. kom.) fax info@beretta.pl rejestracja.beretta.pl Edycja 0/20 Producent marki BERETTA zastrzega sobie prawo do wprowadzania poprawek i zmian w niniejszej karcie katalogowej w dowolnej chwili, bez wcześniejszego uprzedzania. Rysunki, zdjęcia i schematy zawarte w karcie należy traktować jako poglądowe.
