VICTRIX ZEUS SUPERIOR 26 kw

Transkrypt

1 VICTRIX ZEUS SUPERIOR 26 kw Prezentując najnowszy model gazowego wiszącego kotła kondensacyjnego Zeus Victrix Superior kw Immergas po raz kolejny wyznacza nowe standardy dla kotłów wiszących. To początek ery doskonałego połączenia najnowocześniejszej myśli technicznej i innowacyjnych rozwiązań w jednym urządzeniu. Zeus Victrix Superior kw stworzony został z myślą o użytkownikach, których zapotrzebowanie na ciepłą wodę jest większe, np.: ze względu na dużą ilość punktów jej poboru lub większą liczbę mieszkańców. Komfort ciepłej wody użytkowej zapewnia wbudowany zasobnik wykonany ze stali nierdzewnej INOX o pojemności 54 litrów. Połączenie nowoczesnego wzornictwa oraz ergonomii i funkcjonalności sprawia, że obsługa nowego panelu sterującego kotła jest maksymalnie uproszczona, a praca samego urządzenia przyjazna użytkownikowi. Elementem informującym o trybie pracy kotła oraz zmianach parametrów jego pracy jest duży, estetyczny wbudowany wyświetlacz LCD.

2 Kotły Victrix Zeus Superior kw wyposażono w specjalnie zaprojektowany wymiennik pierwotny zintegrowany z modułem kondensacyjnym, o przekroju rur zapobiegającemu odkładaniu się kamienia kotłowego. Do jego wykonania użyto sali kwasoodpornej INOX. Zastosowane materiały oraz jakość wykonania znacząco zwiększają żywotność całego urządzenia. Technologia kondensacyjna połączona z precyzyjną regulacją składu mieszanki powietrze-gaz powoduje, że emisja szkodliwych substancji jest dużo niższa od wymaganych w rygorystycznych europejskich normach. Dokładne spalanie oraz wykorzystanie ciepła zawartego w parze wodnej zawartej w spalinach daje wymierne oszczędności w zużyciu gazu. Rodzina Victrix Zeus Superior kw zastąpiła popularną rodzinę kotłów Zeus Victrix. Zalety kotłów Victrix Zeus Superior kw: szeroki zakres pracy nieograniczone możliwości instalacji dzięki niedużym rozmiarom przy zachowaniu zalet zestawu kotła z wolnostojącym zasobnikiem nowy atrakcyjny design duży czytelny, podświetlany na niebiesko wyświetlacz wysoka wydajność pracy kotła przy jednoczesnej niskiej emisji szkodliwych substancji dzięki technologii kondensacyjnej bardzo duża żywotność urządzenia dzięki wykonaniu modułu kondensacyjnego i zasobnika ze stali szlachetnej INOX automatyczny by-pass zoptymalizowane zarządzanie pracą kotła dzięki współpracy ze sterownikiem pogodowym CAR / Super CAR i sondą zewnętrzną. Wysokość mm Szerokość mm Głębokość mm

3 PRZYŁĄCZA Gaz G Odpływ kondensatu S Powrót c.o. R Zasilanie c.o. M Recyrkulacja (opcja) RC Wyjście c.w.u. U Wejście z.w. E 1/2" min. D.13 mm 3/4" 3/4" 1/2" 1/2" 1/2" VZ 26 kw VZ 32 kw Znamionowa wydajność cieplna c.w.u./c.o. kw 26,9 / 21,7 33 Minimalna wydajność cieplna kw 5,0 7,3 Znamionowa moc cieplna (użyteczna) c.w.u./c.o. kw 25,8 / 21,0 32,0 Minimalna moc cieplna (użyteczna) kw 4,7 6,9 Użyteczna sprawność cieplna 80/60 C przy mocy nom./min. % 96,7 / 93,5 96,9 / 94,5 Użyteczna sprawność cieplna 40/30 C przy mocy nom./min. % 106,5 / 106,5 107,3 / 107,3 Strata ciepła przez obudowę z palnikiem ZAŁ./WYŁ.(80-60 C) % 1,0 / 0,7 0,2 / 0,87

4 Strata ciepła przez komin z palnikiem ZAŁ. /WYŁ. (80-60 C) % 3,1 / 0,04 2,9 / 0,03 Obieg c.o. Maksymalne ciśnienie robocze bar 3 3 Maksymalna temperatura robocza ºC Zakres regulacji temperatury c.o. ºC Całkowita pojemność zbiornika wyrównawczego l 10,0 10,0 Ciśnienie wstępne w zbiorniku wyrównawczym bar 1 1 Ilość wody w kotle l 6,7 9,1 Wysokość podnoszenia przy wydajności 1000 l/h m H 2O 1,90 3,62 Obieg c.w.u. Moc cieplna na potrzeby produkcji c.w.u. kw 25,8 32,0 Zakres regulacji temperatury c.w.u. ºC Maksymalne ciśnienie wody użytkowej bar 8 8 Wydajność przez pierwsze 10 min. (ΔT 30 C) l/min 16,0 19,2 Wydajność przy pracy ciągłej (ΔT 30 C) l/min 13,1 15,8 Ciężar kotła pełnego kg 76,8 81,9 Ciężar kotła pustego kg 70,1 72,8 Zasilanie elektryczne V/Hz 230/50 230/50 Znamionowy prąd pobierany A 0,57 0,65 Moc zainstalowana W Moc pobierana pompy obiegowej W 74,7 98,6 Moc pobierana wentylatora W 24,4 29,0 Stopień ochrony elektrycznej - IPX5D IPX5D VZ 26 kw VZ 32 kw Średnica dyszy - gaz ziemny E(GZ-50) mm 5,70 bez dyszy Ciśnienie zasilania - gaz ziemny E(GZ-50) mbar 20,0 20,0 Średnica dyszy - gaz ziemny Ls (GZ-35) mm 10,0 bez dyszy 1 Ciśnienie zasilania - gaz ziemny Ls (GZ-35) mbar 13,0 13,0 Średnica dyszy - gaz ziemny Lw (GZ-41,5) mm 7,30 9,00 1 Ciśnienie zasilania - gaz ziemny Lw (GZ-41,5) mbar 20,0 20,00 Średnica dyszy - gaz płynny P (propan techniczny) mm 4,10 6,00 Ciśnienie zasilania - gaz płynny P (propan techniczny) mbar 37,0 37,0 GZ-50 Propan GZ-50 Propan Masa spalin przy mocy znamionowej kg/h Masa spalin przy mocy minimalnej kg/h CO przy 0% O 2 przy wydajności znam./min ppm 200/7 270/7 206/9 190/8 CO 2 przy wydajności znam./min. % 9,40/8,90 10,60/10,20 9,40/8,90 10,50/10,30 NO x przy 0% O 2 przy wydajności znam./min. ppm 39/22 43/30 47/24 57/30 Temperatura spalin przy mocy znamionowej o C Temperatura spalin przy mocy minimalnej o C NO x ważona mg/kwh CO ważona mg/kwh przezbrojenie wymaga wymiany zwężki Venturi'ego

5

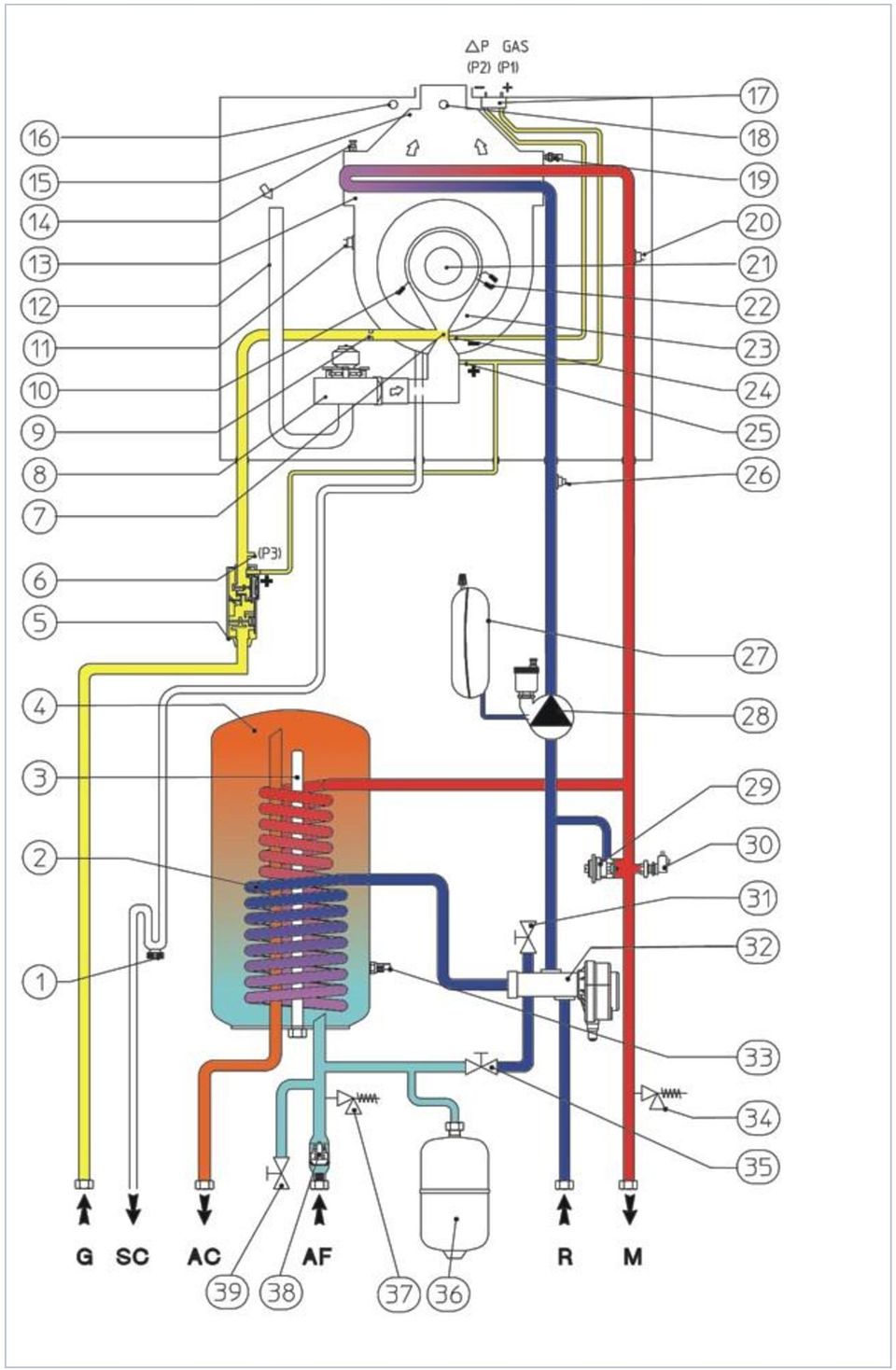

6 1. Syfon odprowadzenia kondensatu 2. Wężownica zasobnika 3. Anoda magnezowa 4. Zasobnik c.w.u. Inox 5. Zawór gazu 6. Króciec pomiaru ciśnienia na wyjściu zaworu gazu (P3) 7. Zwężka Venturi ego 8. Wentylator 9. Dysza gazu 10. Elektroda kontroli (jonizacyjna) 11. Termostat spalin 12. Rura zasysu powietrza 13. Moduł kondensacyjny 14. Odpowietrznik modułu 15. Czopuch 16. Studzienka pomiarowa (powietrze) 17. Króćce pomiarowe ciśnienia 18. Studzienka pomiarowa (spaliny) 19. Sonda NTC c.o. (obiegu pierwotnego) 20. Termostat bezpieczeństwa 21. Palnik 22. Elektrody zapłonu 23. Pokrywa modułu kondensacyjnego 24. Sygnał ciśnienia ( - ) 25. Sygnał ciśnienia ( + ) 26. Sonda NTC powrotu 27. Naczynie wyrównawcze c.o. 28. Pompa obiegowa 29. By-pass regulowany 30. Presostat c.o. 31. Zawór opróżniania instalacji 32. Zawór trójdrożny elektryczny 33. Sonda NTC zasobnika c.w.u. 34. Zawór bezpieczeństwa c.o. 3 bar 35. Zawór napełniania instalacji 36. Naczynie wyrównawcze c.w.u. 37. Zawór bezpieczeństwa zasobnika c.w.u. 8 bar 38. Zawór zwrotny 39. Zawór opróżniania zasobnika G SC AC AF R M Gaz Odprowadzenie kondensatu Wyjście c.w.u. Wejście wody zimnej Powrót c.o. Zasilanie c.o.

7 1. Kurek napełniania instalacji 2. Syfon odprowadzenia kondensatu 3. Kurek opróżniania instalacji 4. Zawór gazu 5. Zawór trójdrożny elektryczny 6. Zawór bezpieczeństwa c.o. 3 bar 7. Presostat c.o. 8. Pompa obiegowa c.o. 9. Automatyczny odpowietrznik 10. Wentylator 11. Dysza gazu 12. Zwężka Venturi ego 13. Elektroda kontroli (jonizacyjna) 14. Moduł kondensacyjny 15. Termostat spalin 16. Rura zasysu powietrza

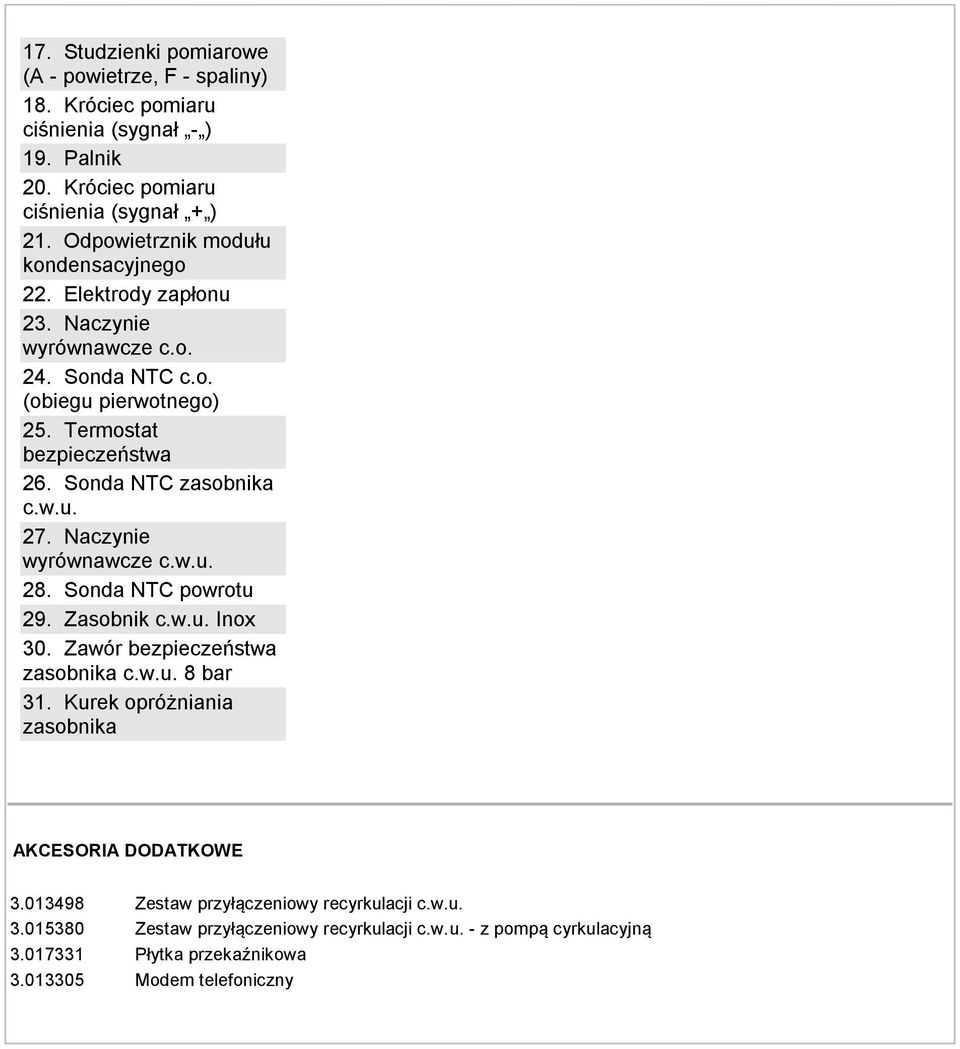

8 17. Studzienki pomiarowe (A - powietrze, F - spaliny) 18. Króciec pomiaru ciśnienia (sygnał - ) 19. Palnik 20. Króciec pomiaru ciśnienia (sygnał + ) 21. Odpowietrznik modułu kondensacyjnego 22. Elektrody zapłonu 23. Naczynie wyrównawcze c.o. 24. Sonda NTC c.o. (obiegu pierwotnego) 25. Termostat bezpieczeństwa 26. Sonda NTC zasobnika c.w.u. 27. Naczynie wyrównawcze c.w.u. 28. Sonda NTC powrotu 29. Zasobnik c.w.u. Inox 30. Zawór bezpieczeństwa zasobnika c.w.u. 8 bar 31. Kurek opróżniania zasobnika AKCESORIA DODATKOWE Zestaw przyłączeniowy recyrkulacji c.w.u Zestaw przyłączeniowy recyrkulacji c.w.u. - z pompą cyrkulacyjną Płytka przekaźnikowa Modem telefoniczny

9 A = Pompa na 3 biegu z wyłączonym by-passem B = Pompa na 2 biegu z wyłączonym by-passem C = Pompa na 1 biegu z wyłączonym by-passem D = Pompa na 3 biegu z załączonym by-passem (śruba przykręcona o 1,5 obrotu względem śruby regulacyjnej całkowicie odkręconej) E = Pompa na 2 biegu z załączonym by-passem (śruba przykręcona o 1,5 obrotu względem śruby regulacyjnej całkowicie odkręconej) F = Pompa na 1 biegu z załączonym by-passem (śruba przykręcona o 1,5 obrotu względem śruby regulacyjnej całkowicie odkręconej)
