modulacja od 3 do 26 kw największy zakres wśród kotłów dostępnych na rynku;

Transkrypt

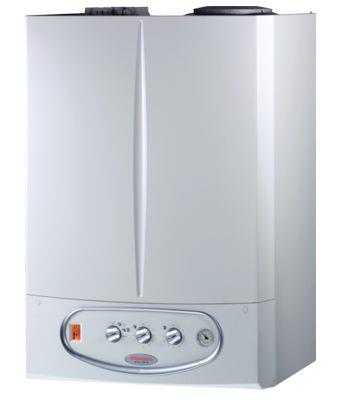

1 VICTRIX ZEUS 26 1 I Victrix Zeus 26 to jedyny kocioł zapewniający najwyższy komfort użytkowania przy mnimalnych kosztach inwestycyjnych. Z powodzeniem zadowoli użytkowników mieszkań i małych domów, którzy potrzebują ciepłej wody użytkowej na poziomie wyższym niż z kotła przepływowego. Victrix Zeus 26 może poszczycić się bardzo szerokim stopniem modulacji od 3 do 26 kw, co umożliwia jego zastosowanie nawet w małych mieszkaniach, lecz ze zwiększonym zapotrzebowaniem na c.w.u. Od początku swojej działalności Immergas kładzie bardzo duży nacisk na zapewnienie użytkownikom nie tylko komfortu c.o. ale, także ciepłej wody użytkowej. W tym celu urządzenie zostało wyposażone w zasobnik o pojemności 45 litrów z podwójnie zwiniętą wężownicą o powierzchni wymiany ponad 0,8 m². Zarówno płaszcz zbiornika jak i wężownica zostały wykonane ze stali nierdzewnej INOX. Samo zastosowanie zasobnika sprawia, iż ciepła woda dostępna jest natychmiast po odkręceniu kranu. W przypadkach, gdzie punkty czerpalne są znacznie oddalone od miejsca zainstalowania kotła, budowa zasobnika umożliwi podłączenie instalacji recyrkulacji c.w.u. Nowoczesne wzornictwo, smukła linia oraz kompaktowe wymiary - głębokość urządzenia wynosi zaledwie 38 cm - stawiają nowy kocioł Victrix Zeus 26 w grupie produktów, dedykowanych dla bardzo szerokiej rzeszy użytkowników. Znajdą zastosowanie nawet w domach i mieszkaniach, gdzie nie przewidziano wiele miejsca na ich instalację. Elegancki panel kontrolny jest wyposażony w tradycyjne gałki do ustawiania temperatury oraz podświetlany cyfrowy display do łatwiejszego monitorowania pracy kotła. Victrix Zeus 26 może współpracować ze sterownikiem CAR / Super CAR oraz sondą zewnętrzną.

2 Nowoczesna elektronika wykorzystana w urządzeniu umożliwia jego współpracę z sondą zewnętrzną i cyfrowym sterownikiem Super Comando Amico Remoto pozwalającymi na pogodowe, korygowane w oparciu o temperaturę pomieszczenia, sterowanie urządzeniem. Takie rozwiązanie podnosi komfort użytkowania oraz w znacznym stopniu polepsza ekonomikę jego pracy. Dodatkową zaletą zastosowanej elektroniki jest możliwość współpracy urządzeniab z rozdzielaczami strefowymi Immergas, które umożliwiają w prosty sposób podział na niezależne strefy grzewcze, zarówno grzejnikowe jak i podłogowe. Kompaktowa budowa urządzenia w połączeniu z zamkniętą komorą spalania stwarza praktycznie nieograniczone możliwości instalacji urządzenia oraz zwiększa bezpieczeństwo eksploatacji. Powietrze niezbędne do spalania pobierane jest bezpośrednio z zewnątrz a komora spalania jest hermetycznie odizolowana od pomieszczenia kotłowni. Kotły Victrix Zeus 26 wyposażono w specjalnie zaprojektowany wymiennik pierwotny zintegrowany z modułem kondensacyjnym, o przekroju rur zmniejszającym ryzyko odkładania się kamienia kotłowego. Do jego wykonania użyto stali kwasoodpornej INOX. Zastosowane materiały oraz jakość wykonania znacząco zwiększają żywotność całego urządzenia. ZALETY: modulacja od 3 do 26 kw największy zakres wśród kotłów dostępnych na rynku; wysoka efektywność przy jednocześnie niskiej emisji szkodliwych substancji dzięki technice kondensacyjnej; zasobnik ze stali nierdzewnej o poj. 45l; panel kontrolny z wyświetlaczem i poręcznymi pokrętłami; dodatkowy system by-pass; optymalna regulacja temperatur dzięki sterownikowi pogodowemu CAR i sondzie zewnętrznej.

3 R Powrót c.o. 3/4 M Zasilanie c.o. 3/4" G Gaz 1/2" AC Wyjście ciepłej wody użytkowej 1/2 AF Wejście wody zimnej 1/2 RC Recyrkulacja c.w.u. (opcja) 1/2" SC Odpływ kondensatu min.ø 13mm

4 ZESTAW POWIETRZNO-SPALINOWY A wylot spalin B wlot powietrza Zestaw koncentryczny A=60, B=100 Zestaw rozdzielny A=80, B=80 Moc nominalna kotła (c.w.u.) kw 26 Moc nominalna kotła (c.o.) kw 23,6 Moc minimalna kotła kw 3 Użyteczna sprawność cieplna (80/60 C) przy mocy nom./min. % 96,9 / 93,2 Użyteczna sprawność cieplna (50/30 C) przy mocy nom./min. % 105,3 / 106,8 Użyteczna sprawność cieplna (40/30 C) przy mocy nom./min. % 107,5 / 108,8 Klasa sprawności (92/42/CEE) - Maksymalne ciśnienie instalacji c.o. bar 3 Maksymalna temperatura robocza c.o. C 90 Zakres regulacji temperatury c.o. C Całkowita pojemność naczynia wyrównawczego l 7 Wysokość podnoszenia przy wydajności 1000 l/h m H 2O 1,98 Zakres regulacji temperatury c.w.u. C Minimalne ciśnienie dynamiczne obiegu c.w.u. bar 0,3 Maksymalne ciśnienie obiegu c.w.u. bar 8 Wydajność c.w.u. przy pracy ciągłej (ΔT=30 C) l/min 13,3 Wydajność c.w.u. przez pierwsze 10 min. (ΔT=30 C) l/min 15,6 Ciężar kotła kg 61,3 Zasilanie elektryczne V / Hz 230 / 50 Moc zainstalowana W 135 Stopień ochrony elektrycznej - IPX4D Średnica dyszy - gaz ziemny E(GZ-50) mm 5,60 Ciśnienie zasilania - gaz ziemny E(GZ-50) mbar 20,0 Średnica dyszy - gaz ziemny Ls (GZ-35) mm 9,30 Ciśnienie zasilania - gaz ziemny Ls (GZ-35) mbar 13,0 Średnica dyszy - gaz ziemny Lw (GZ-41,5) mm 7,20 Ciśnienie zasilania - gaz ziemny Lw (GZ-41,5) mbar 20,0 Średnica dyszy - gaz płynny P (propan techniczny) mm 4,00 Ciśnienie zasilania - gaz płynny P (propan techniczny) mbar 37,0 GZ-50 Masa spalin przy mocy znamionowej kg/h Masa spalin przy mocy minimalnej kg/h 5 5 Propan

5 CO przy 0% O 2 przy wydajności znam./min ppm 235/3 220/4 CO 2 przy wydajności znam./min. % 9,50/9,00 10,60/10,10 NO x przy 0% O 2 przy wydajności znam./min. ppm 44/12 35/13 Temperatura spalin przy mocy znamionowej o C Temperatura spalin przy mocy minimalnej o C NO x ważona mg/kwh 21,3 CO ważona mg/kwh 16,9

6

7 1. Syfon kondensatu 2. Wężownica zasobnika 3. Anoda magnezowa 4. Zasobnik c.w.u. INOX 5. Zawór gazu 6. Króciec kontroli ciśnienia gazu 7. Zwężka Venturi ego 8. Wentylator 9. Dysza gazu 10. Elektroda kontroli 11. Termostat spalin 12. Rura zasysu powietrza 13. Moduł kondensacyjny 14. Odpowietrznik modułu 15. Kolektor spalin 16. Studzienka pomiarowa (Apowietrze) 17. Pomiar ciśnienia gazu 18. Studzienka pomiarowa (Fspaliny) 19. Sonda NTC obiegu pierwotnego 20. Termostat bezpieczeństwa 21. Palnik 22. Elektroda zapłonu 23. Pokrywa modułu kondensacyjnego 24. Pomiar ciśnienia gazu sygnał Pomiar ciśnienia gazu sygnał Sonda NTC powrotu c.o. 27. Naczynie wyrównawcze c.o. 28. Pompa obiegowa c.o. 29. By-pass c.o. 30. Presostat c.o. 31. Kurek opróżniania instalacji c.o. 32. Zawór trójdrożny z napędem elektrycznym 33. Sonda NTC c.w.u. 34. Zawór bezpieczeństwa c.o. 3 bar

8 35. Zawór napełniania instalacji 36. Zawór bezpieczeństwa c.w.u. 8 bar 37. Zawór zwrotny 38. Kurek opróżniania zasobnika G gaz R powrót c.o. M zasilanie c.o. AC wyjście c.w.u. AF wejście zimnej wody 1. Zawór napełniania instalacji 2. Syfon kondensatu 3. Zawór gazu 4. Zawór trójdrożny z napędem elektrycznym 5. Zawór bezpieczeństwa c.o. 3 bar 6. Presostat c.o.

9 7. Pompa obiegowa c.o. 8. Automatyczny odpowietrznik 9. Wentylator 10. Dysza gazu 11. Zwężka Venturi ego 12. Elektroda kontroli 13. Moduł kondensacyjny 14. Termostat spalin 15. Rura zasysu powietrza 16. Studzienki pomiarowe (A- powietrze, F- spaliny) 17. Pomiar ciśnienia sygnał -" 18. Palnik 19. Pomiar ciśnienia sygnał Odpowietrznik modułu 21. Elektroda zapłonu 22. Naczynie wyrównawcze c.o. 23. Sonda NTC obiegu pierwotnego 24. Termostat bezpieczeństwa 25. Panel sterowania 26. Sonda NTC c.w.u. 27. Zasobnik c.w.u. INOX 28. Zawór bezpieczeństwa c.w.u. 8 bar 29. Kurek opróżniania zasobnika 30. Kurek opróżniania instalacji c.o. G gaz R powrót c.o. M zasilanie c.o. AC wyjście c.w.u. AF wejście zimnej wody

10 A = pompa na trzecim biegu z wyłączonym by-passem B = pompa na trzecim biegu z załączonym by-passem C = pompa na drugim biegu z wyłączonym by-passem D = pompa na drugim biegu z załączonym by-passem
