HERCULES CONDENSING 26 2 E

Transkrypt

1 HERCULES CONDENSING 26 2 E Z przesłaniem spełniania potrzeb naszych Klientów narodziła się seria kondensacyjnych kotłów stojących z wbudowanym zasobnikiem, noszących nazwę antycznego bohatera. Nowa linia Hercules Condensing została stworzona dla osób, które w odniesieniu do domowego komfortu, nie uznają żadnych kompromisów, za to cenią wysoką funkcjonalność i wszechstronność zastosowań, sprawiających ze życie jest przyjemniejsze. ZALETY: najnowocześniejsza technologia kondensacyjna z wymiennikiem ze stali nierdzewnej bardzo niska emisja szkodliwych substancji dzięki technologii kondensacyjnej urządzenia zakwalifikowane do klasy 5 - najbardziej ekologicznych wg normy UNI EN 297 oraz UNI EN 483 (europejskie standardy kwalifikacji) szeroki zakres modulacji mocy: od 4,7 do 26 kw dla wersji 26 kw oraz od 6,9 do 32 kw dla wersji 32 kw i 32 ABT, dająca wymierne oszczędności w zużyciu gazu bardzo wysoka funkcjonalność i wszechstronność pracy - kocioł może obsługiwać aż 3 niezależne strefy grzewcze, w tym dwie niskotemoperaturowe (podłogowe) za pomocą opcjonalnych zestawów montowanych wewnątrz obudowy wbudowany zasobnik c.w.u o poj. 120 l wykonany ze stali szlachetnej z możliwością podłączenia kolektorów słonecznych wspomagających produkcję c.w.u szerokie możliwości regulacji temperatur poprzez współpracę z Super CAR i sondą zewnętrzną z dowolnego pomieszczenia, dzięki przeniesieniu funkcji sterowania z panelu kotła na sterownik sterowanie pogodowe wszystkich stref grzewczych za pomocą jednej systemowej sondy zewnętrznej; niezależnie ustawiane krzywe grzewcze dla każdej strefy zainstalowane pompy sterowane elektronicznie o obniżonym zużyciu energii funkcja codziennej autodiagnostyki elektroniki kotła funkcja automatycznego odpowietrzania instalacji grzewczej automatyczna funkcja antylegionella (termiczna dezynfekcja zasobnika c.w.u.) możliwość zainstalowania wewnątrz obudowy opcjonalnego zestawu dozownika polifosfatów do zmiękczania wody duży, podświetlany, czytelny wyświetlacz proste w obsłudze, intuicyjne menu najwyższa jakość i żywotność urządzenia potwierdzona 5-letnim okresem gwarancji HERCULES CONDENSING 26 2 E / 32 2 I

2 RA3 Powrót strefy 3 wysokiej temperatury (opcja) ¾ RB2 Powrót strefy 2 niskiej temperatury (opcja) 1 MA3 Zasilanie strefy 3 wysokiej temperatury (opcja) ¾ MB2 Zasilanie strefy 2 niskiej temperatury (opcja) 1 RA2 Powrót strefy 2 wysokiej temperatury (opcja) ¾ RB1 Powrót strefy 1 niskiej temperatury (opcja) 1 MA2 Zasilanie strefy 2 wysokiej temperatury (opcja) ¾ MB1 Zasilanie strefy 1 niskiej temperatury (opcja) 1 RA1 Powrót strefy 1 wysokiej temperatury ¾ MA1 Zasilanie strefy 1 wysokiej temperatury ¾ G Gaz ½ AC Wyjście ciepłej wody użytkowej ¾ AF Wejście wody zimnej ¾ RC Recyrkulacja c.w.u. (opcja) ½ RP Powrót z paneli słonecznych (opcja) ¾ MP Wyjście na panele słoneczne (opcja) ¾ SC Odpływ kondensatu min.ø 13mm

3 HERCULES CONDENSING ABT 32 2 I RA2 Powrót strefy 2 wysokiej temperatury (opcja) ¾ RB2 Powrót strefy 2 niskiej temperatury (opcja) 1 MA2 Zasilanie strefy 2 wysokiej temperatury (opcja) ¾ MB2 Zasilanie strefy 2 niskiej temperatury (opcja) 1 RB1 Powrót strefy 1 niskiej temperatury 1 MB1 Zasilanie strefy 1 niskiej temperatury 1 RA1 Powrót strefy 1 wysokiej temperatury ¾ MA1 Zasilanie strefy 1 wysokiej temperatury ¾ G Gaz ½ AC Wyjście ciepłej wody użytkowej ¾ AF Wejście wody zimnej ¾ RC Recyrkulacja c.w.u. (opcja) ½ RP Powrót z paneli słonecznych (opcja) ¾ MP Wyjście na panele słoneczne (opcja) ¾ SC Odpływ kondensatu min.ø 13mm

4 ZESTAW POWIETRZNO-SPALINOWY A wylot spalin B wlot powietrza Zestaw koncentryczny A=60, B=100 Zestaw rozdzielny A=80, B=80 HC 26 2 E HC 32 2 I / HC ABT 32 2 I Moc nominalna kotła c.o. / c.w.u. kcal/h (kw) 23,9 / 25,8 32,0 / 32,0 Moc minimalna kotła c.o. / c.w.u. kcal/h (kw) 4,7 / 4,7 6,9 / 6,9 Sprawność (80/60 C) przy mocy nom./min. % 96,0 / 93,5 96,9 / 94,5 Sprawność (40/30 C) przy mocy nom./min. % 106,5 / 106,5 107,3 / 107,3 Efektywność energetyczna wg EN 92/42 Maksymalne ciśnienie robocze bar 3 3 Maksymalna temperatura robocza C Zakres regulacji temperatury c.o. C Całkowita pojemność zbiornika wyrównawczego c.o. l 12,0 12,0 Ilość wody w urządzeniu (obieg pierwotny) l 6,0 6,7 Pojemność zasobnika c.w.u. l Wysokość podnoszenia przy wydajności 1000 l/h m H 2O 3,15 3,15 Zakres regulacji temperatury c.w.u. C Ciśnienie max (dynamiczne) wody użytkowej bar 8 8 Wydajność przez pierwsze 10 min.(δt 30 C) l/min 19,9 24,3 Wydajność przy pracy ciągłej ( ΔT 30 C) l/min 13,3 16,0 Ciężar kotła pełnego kg 252,0 254,0 Ciężar kotła pustego kg 126,6 127,9 Zasilanie elektryczne V/Hz 230/50 230/50 Znamionowy prąd pobierany A 0,73 0,78 Moc zainstalowana W Moc pobierana pompy obiegowej W Moc pobierana wentylatora W 25,5 26,4 Stopień ochrony elektrycznej - IPX5D IPX5D HC 26 2 E HC 32 2 I / ABT Średnica dyszy - gaz ziemny E(GZ-50) mm 5,70 bez dyszy Ciśnienie zasilania - gaz ziemny E(GZ-50) mbar Średnica dyszy - gaz ziemny Ls (GZ-35) mm 10,0 bez dyszy 1 Ciśnienie zasilania - gaz ziemny Ls (GZ-35) mbar Średnica dyszy - gaz ziemny Lw (GZ-41,5) mm 7,30 9,00 1 Ciśnienie zasilania - gaz ziemny Lw (GZ-41,5) mbar Średnica dyszy - gaz płynny P (propan techniczny) mm 4,10 6,00 Ciśnienie zasilania - gaz płynny P (propan techniczny) mbar GZ-50 Propan GZ-50 Propan Masa spalin przy mocy znamionowej c.w.u. / c.o. kg/h 43/39 43/ Masa spalin przy mocy minimalnej kg/h

5 CO przy 0% O 2 przy wydajności znam./min ppm 200/7 270/7 206/9 190/8 CO 2 przy wydajności znam./min. % 9,4/8,9 10,6/10,2 9,4/8,9 10,5/10,3 NO x przy 0% O 2 przy wydajności znam./min. ppm 57/25 69/41 83/43 99/54 Max.temperatura spalin przy mocy znamionowej o C Max.temperatura spalin przy mocy minimalnej o C NO x ważona mg/kwh CO ważona mg/kwh przezbrojenie wymaga również wymiany zwężki Venturi'ego HERCULES CONDENSING 26 2 E / 32 2 I

6 1 Wężownica zasobnika 29 Sygnał + ciśnienia gazu 2 Zawór opróżniania instalacji c.o. 30 Sygnał - ciśnienia gazu 3 Dozownik polifosfatów (opcja) 31 Zwężka Venturi ego 4 Zawór napełniania instalacji 32 Naczynie wyrównawcze c.o. 5 Zawór c.o. 3 bar 33 Automatyczny odpowietrznik 6 Zawór opróżniania kolektora 34 Kolektor hydrauliczny 7 Syfon kondensatu 35 Pompa obiegowa strefy 1 8 Zawór gazu 36 Zawór zwrotny strefy 1 9 Króciec ciśnienia na wyjściu zaworu gazu 37 By-pass strefy 1 10 Rura zasysu powietrza 38 Naczynie wyrównawcze c.w.u. 11 Wentylator 39 Kurek wejścia zimnej wody 12 Dysza gazu 40 Filtr na wejściu zimnej wody 13 Elektroda jonizacyjna 41 Ogranicznik przepływu 14 Palnik 42 Zawór zwrotny na wejściu zimnej wody 15 Termostat spalin 43 Zawór c.w.u. 8 bar 16 Pokrywa modułu kondensacyjnego 44 Pompa recyrkulacji c.w.u. (opcja) 17 Moduł kondensacyjny 45 Sonda NTC c.w.u. 18 Odpowietrznik modułu 46 Anoda magnezowa 19 Kolektor spalin 47 Zawór opróżniania zasobnika 20 Studzienka pomiarowa (A-powietrze) 21 Studzienka pomiarowa (F-spaliny) RA1 Powrót c.o. 22 Króciec kontroli ciśnienia MA1 Zasilanie c.o. 23 Sonda NTC obiegu pierwotnego G Gaz 24 Termostat AC Wyjście c.w.u. 25 Elektroda zapłonu AF Wyjście zimnej wody 26 Pompa obiegu pierwotnego RC Recyrkulacja c.w.u. 27 Presostat obiegu pierwotnego RP Powrót z paneli słonecznych (opcja) 28 Zawór trójdrożny z napędem el. MP Wyjście na panele słoneczne (opcja) HERCULES CONDENSING ABT 32 2 I

7 1 Wężownica zasobnika 33 Automatyczny odpowietrznik 2 Zawór opróżniania instalacji c.o. 34 Kolektor hydrauliczny 3 Dozownik polifosfatów (opcja) 35 Zawór zwrotny strefy niskiej temp. 4 Zawór napełniania instalacji 36 Zawór trójdrożny mieszający strefy niskiej temp. 5 Zawór c.o. 3 bar 37 Pompa obiegowa strefy niskiej temp. 6 Zawór opróżniania kolektora 38 Termostat strefy niskiej temp. 7 Syfon kondensatu 39 Sonda NTC strefy niskiej temp. 8 Zawór gazu 40 By-pass strefy niskiej temp. 9 Króciec ciśnienia na wyjściu zaworu gazu 41 Pompa obiegowa strefy wysokiej temp. 10 Rura zasysu powietrza 42 Zawór zwrotny strefy wysokiej temp. 11 Wentylator 43 By-pass strefy wysokiej temp.

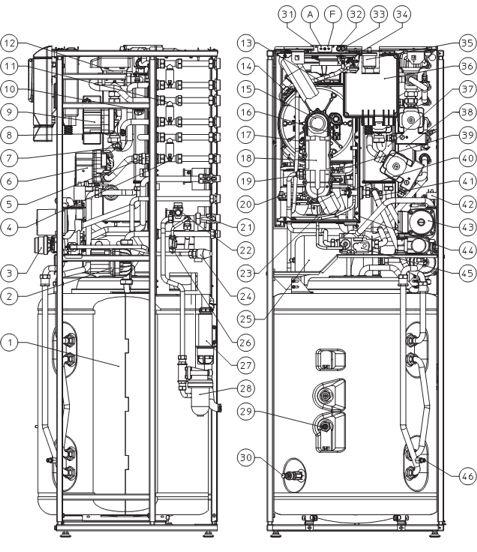

8 12 Dysza gazu 44 Naczynie wyrównawcze c.w.u. 13 Elektroda jonizacyjna 45 Kurek wejścia zimnej wody 14 Palnik 46 Filtr na wejściu zimnej wody 15 Termostat spalin 47 Ogranicznik przepływu 16 Pokrywa modułu kondensacyjnego 48 Zawór zwrotny na wejściu zimnej wody 17 Moduł kondensacyjny 49 Zawór c.w.u. 8 bar 18 Odpowietrznik modułu 50 Pompa recyrkulacji c.w.u. (opcja) 19 Kolektor spalin 51 Sonda NTC c.w.u. 20 Studzienka pomiarowa (A-powietrze) 52 Anoda magnezowa 21 Studzienka pomiarowa (F-spaliny) 53 Zawór opróżniania zasobnika 22 Króciec kontroli ciśnienia 23 Sonda NTC obiegu pierwotnego RB Powrót strefy niskiej temp. 24 Termostat MB Zasilanie strefy niskiej temp. 25 Elektroda zapłonu RA1 Powrót c.o. 26 Pompa obiegu pierwotnego MA1 Zasilanie c.o. 27 Presostat obiegu pierwotnego G Gaz 28 Zawór trójdrożny z napędem el. AC Wyjście c.w.u. 29 Sygnał + ciśnienia gazu AF Wyjście zimnej wody 30 Sygnał - ciśnienia gazu RC Recyrkulacja c.w.u. 31 Zwężka Venturi ego RP Powrót z paneli słonecznych (opcja) 32 Naczynie wyrównawcze c.o. MP Wyjście na panele słoneczne (opcja) HERCULES CONDENSING 26 2 E / 32 2 I 1. Zasobnik c.w.u. INOX 2. Pompa recyrkulacji c.w.u. (opcja) 3. Zawór trójdrożny z napędem el. 4. By-pass strefy 1 c.o. 5. Zawór zwrotny strefy 1 c.o. 6. Pompa obiegowa strefy 1 c.o. 7. Termostat niskiej temperatury (opcja) 8. Sonda NTC niskiej temperatury (opcja) 9. Pompa obiegowa strefy 2 c.o. 10. Zawór zwrotny strefy 2 c.o. 11. By-pass strefy 2 c.o. 12. Zawór mieszający (opcja)

9 13. Moduł kondensacyjny 14. Termostat spalin 15. Palnik 16. Elektroda zapłonu 17. Elektroda jonizacyjna (kontroli) 18. Zwężka Venturi ego 19. Dysza gazu 20. Wentylator 21. Kurek wejścia zimnej wody 22. Zawór c.w.u. 8 bar 23. Rura zasysania powietrza 24. Zawór c.o. 3 bar 25. Naczynie wyrównawcze c.w.u. 26. Zawór napełniania instalacji 27. Syfon kondensatu 28. Dozownik polifosfatów (opcja) 29. Sonda NTC c.w.u. 30. Zawór opróżniania zasobnika c.w.u. 31. Studzienki kontrolne (Apowietrze, F- spaliny) 32. Pobór ciśnienia sygnał Pobór ciśnienia sygnał Odpowietrznik modułu 35. Automatyczny odpowietrznik c.o. 36. Centralka strefowa 37. Kolektor hydrauliczny 38. Naczynie wyrównawcze c.o. 39. Sonda NTC zasilania c.o. 40. Termostat

10 41. Kurek opróżniania kolektora 42. Presostat instalacji c.o. 43. Pompa obiegu pierwotnego 44. Komora spalania 45. Zawór gazu 46. Kurek opróżniania instalacji c.o. HERCULES CONDENSING ABT 32 2 I 1. Zasobnik c.w.u. INOX 2. Pompa recyrkulacji c.w.u. (opcja) 3. Zawór trójdrożny z napędem el. 4. By-pass strefy wys.temp. 5. Zawór zwrotny strefy wys.temp. 6. Pompa obiegowa strefy 1 wys. temp. 7. Termostat strefy niskiej temperatury 8. Sonda NTC strefy niskiej temperatury 9. Pompa obiegowa strefy nis. temp. 10. Zawór zwrotny strefy nis. temp. 11. By-pass strefy nis. temp. 12. Zawór mieszający (opcja) 13. Moduł kondensacyjny 14. Termostat spalin 15. Palnik

11 16. Elektroda zapłonu 17. Elektroda jonizacyjna (kontroli) 18. Zwężka Venturi ego 19. Dysza gazu 20. Wentylator 21. Kurek wejścia zimnej wody 22. Zawór c.w.u. 8 bar 23. Rura zasysania powietrza 24. Zawór c.o. 3 bar 25. Naczynie wyrównawcze c.w.u. 26. Zawór napełniania instalacji 27. Syfon kondensatu 28. Dozownik polifosfatów (opcja) 29. Sonda NTC c.w.u. 30. Zawór opróżniania zasobnika c.w.u. 31. Studzienki kontrolne (Apowietrze, F- spaliny) 32. Pobór ciśnienia sygnał Pobór ciśnienia sygnał Odpowietrznik modułu 35. Automatyczny odpowietrznik c.o. 36. Centralka strefowa 37. Kolektor hydrauliczny 38. Naczynie wyrównawcze c.o. 39. Sonda NTC zasilania c.o. 40. Termostat 41. Kurek opróżniania kolektora
