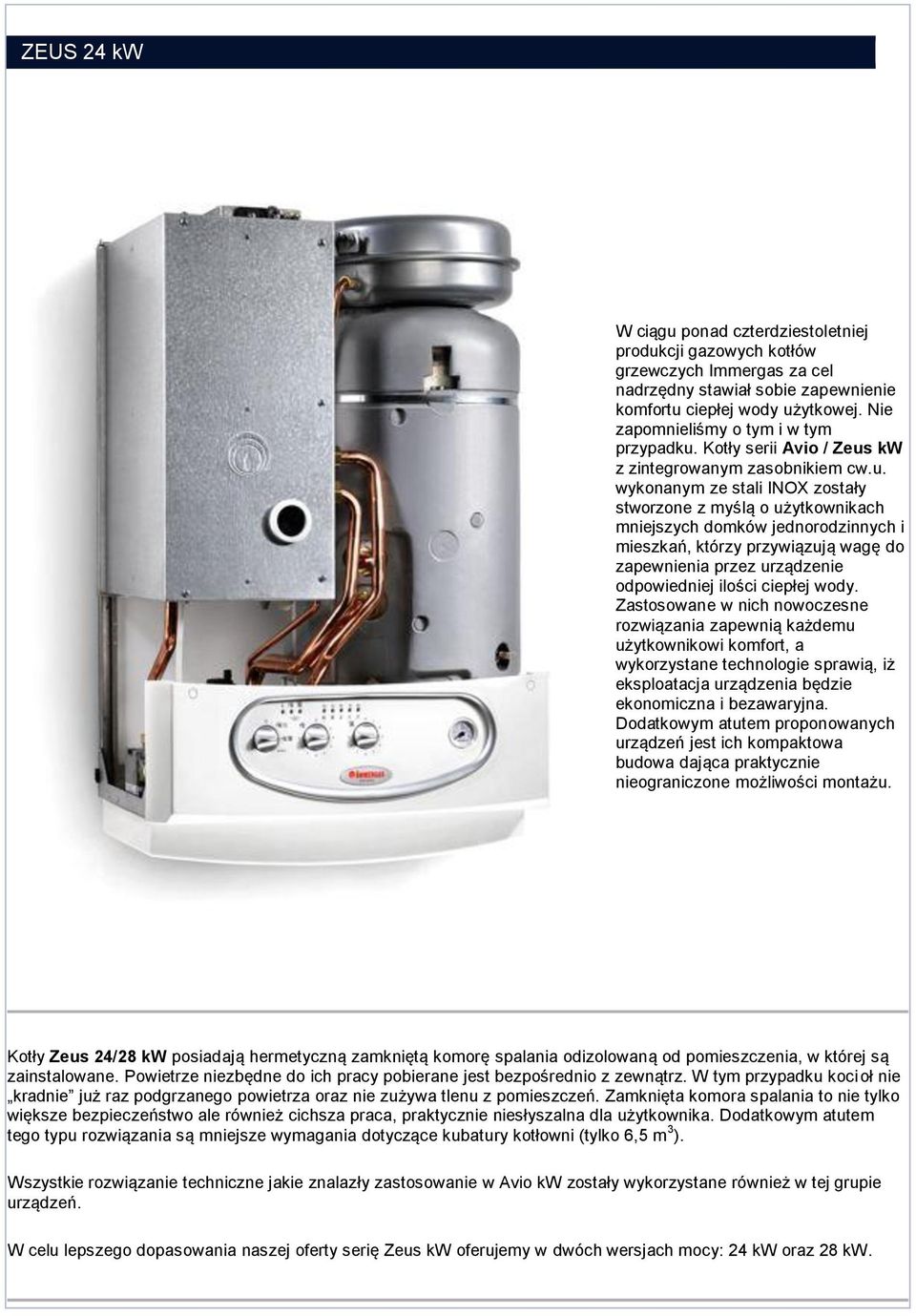

1 ZEUS 24 kw W ciągu ponad czterdziestoletniej produkcji gazowych kotłów grzewczych Immergas za cel nadrzędny stawiał sobie zapewnienie komfortu ciepłej wody użytkowej. Nie zapomnieliśmy o tym i w tym przypadku. Kotły serii Avio / Zeus kw z zintegrowanym zasobnikiem cw.u. wykonanym ze stali INOX zostały stworzone z myślą o użytkownikach mniejszych domków jednorodzinnych i mieszkań, którzy przywiązują wagę do zapewnienia przez urządzenie odpowiedniej ilości ciepłej wody. Zastosowane w nich nowoczesne rozwiązania zapewnią każdemu użytkownikowi komfort, a wykorzystane technologie sprawią, iż eksploatacja urządzenia będzie ekonomiczna i bezawaryjna. Dodatkowym atutem proponowanych urządzeń jest ich kompaktowa budowa dająca praktycznie nieograniczone możliwości montażu. Kotły Zeus 24/28 kw posiadają hermetyczną zamkniętą komorę spalania odizolowaną od pomieszczenia, w której są zainstalowane. Powietrze niezbędne do ich pracy pobierane jest bezpośrednio z zewnątrz. W tym przypadku kocioł nie kradnie już raz podgrzanego powietrza oraz nie zużywa tlenu z pomieszczeń. Zamknięta komora spalania to nie tylko większe bezpieczeństwo ale również cichsza praca, praktycznie niesłyszalna dla użytkownika. Dodatkowym atutem tego typu rozwiązania są mniejsze wymagania dotyczące kubatury kotłowni (tylko 6,5 m 3 ). Wszystkie rozwiązanie techniczne jakie znalazły zastosowanie w Avio kw zostały wykorzystane również w tej grupie urządzeń. W celu lepszego dopasowania naszej oferty serię Zeus kw oferujemy w dwóch wersjach mocy: 24 kw oraz 28 kw.

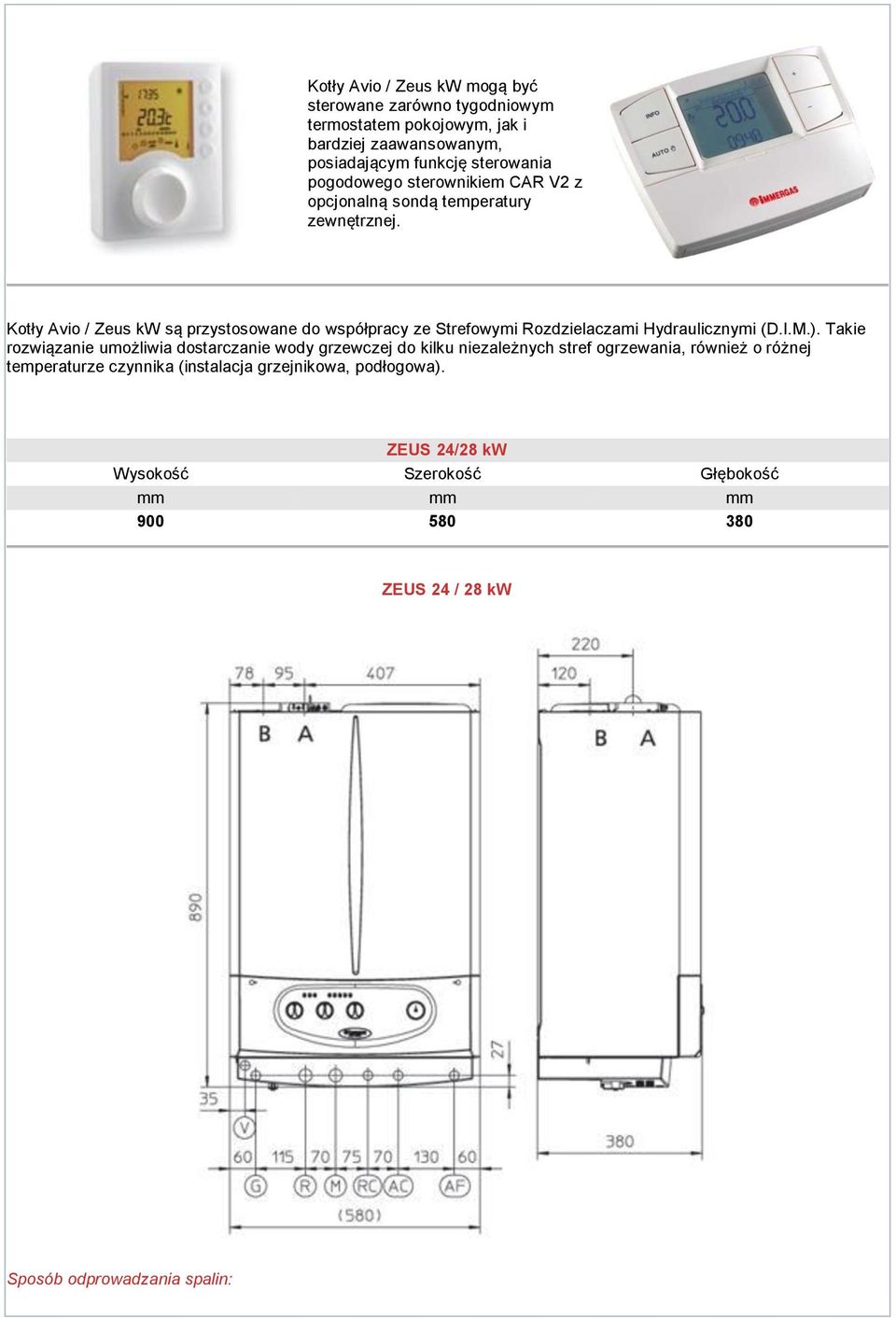

2 Kotły Avio / Zeus kw mogą być sterowane zarówno tygodniowym termostatem pokojowym, jak i bardziej zaawansowanym, posiadającym funkcję sterowania pogodowego sterownikiem CAR V2 z opcjonalną sondą temperatury zewnętrznej. Kotły Avio / Zeus kw są przystosowane do współpracy ze Strefowymi Rozdzielaczami Hydraulicznymi (D.I.M.). Takie rozwiązanie umożliwia dostarczanie wody grzewczej do kilku niezależnych stref ogrzewania, również o różnej temperaturze czynnika (instalacja grzejnikowa, podłogowa). ZEUS 24/28 kw Wysokość Szerokość Głębokość mm mm mm ZEUS 24 / 28 kw Sposób odprowadzania spalin:

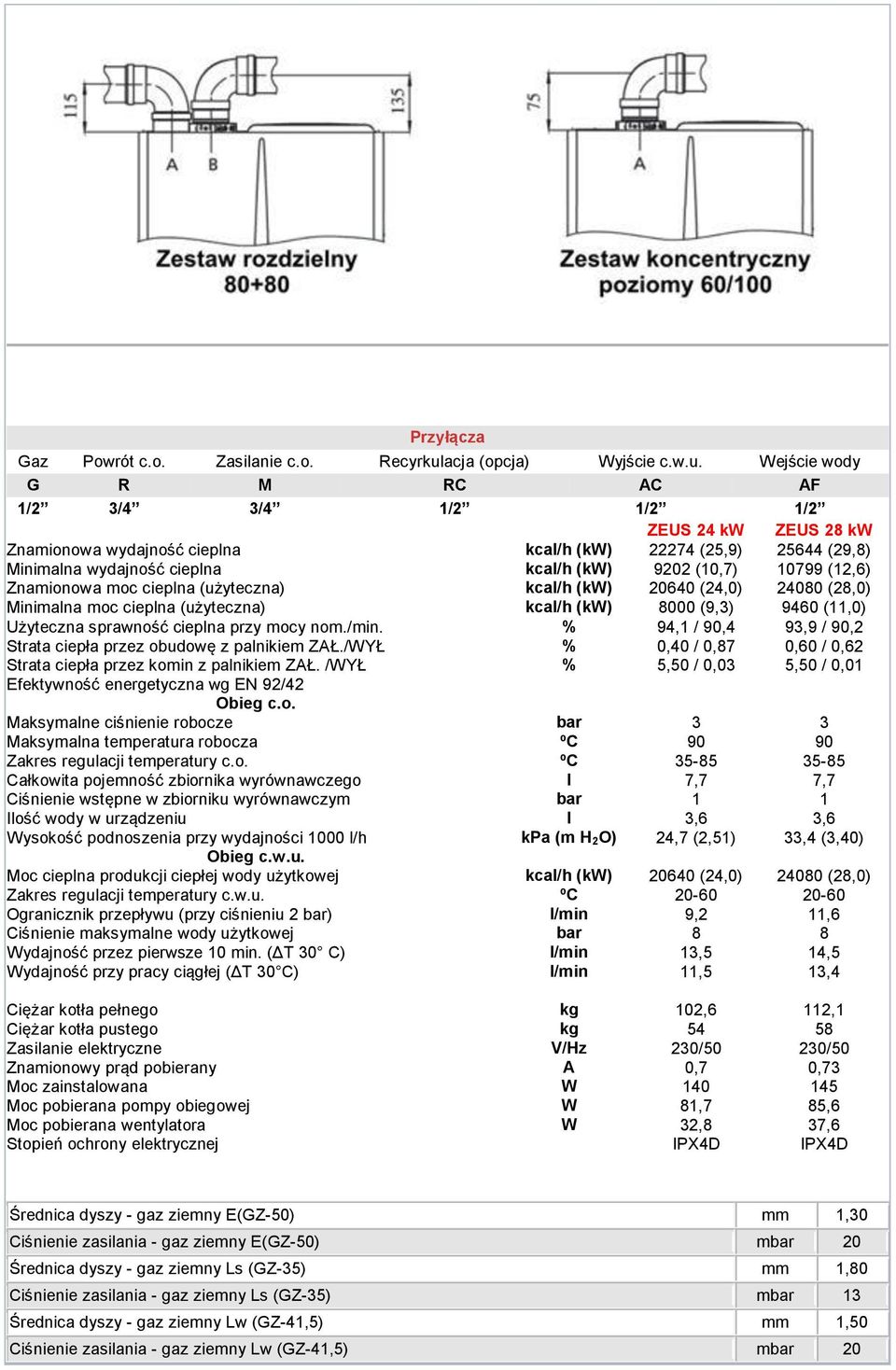

3 Przyłącza Gaz Powrót c.o. Zasilanie c.o. Recyrkulacja (opcja) Wyjście c.w.u. Wejście wody G R M RC AC AF 1/2 3/4 3/4 1/2 1/2 1/2 ZEUS 24 kw ZEUS 28 kw Znamionowa wydajność cieplna kcal/h (kw) (25,9) (29,8) Minimalna wydajność cieplna kcal/h (kw) 9202 (10,7) (12,6) Znamionowa moc cieplna (użyteczna) kcal/h (kw) (24,0) (28,0) Minimalna moc cieplna (użyteczna) kcal/h (kw) 8000 (9,3) 9460 (11,0) Użyteczna sprawność cieplna przy mocy nom./min. % 94,1 / 90,4 93,9 / 90,2 Strata ciepła przez obudowę z palnikiem ZAŁ./WYŁ % 0,40 / 0,87 0,60 / 0,62 Strata ciepła przez komin z palnikiem ZAŁ. /WYŁ % 5,50 / 0,03 5,50 / 0,01 Efektywność energetyczna wg EN 92/42 Obieg c.o. Maksymalne ciśnienie robocze bar 3 3 Maksymalna temperatura robocza ºC Zakres regulacji temperatury c.o. ºC Całkowita pojemność zbiornika wyrównawczego l 7,7 7,7 Ciśnienie wstępne w zbiorniku wyrównawczym bar 1 1 Ilość wody w urządzeniu l 3,6 3,6 Wysokość podnoszenia przy wydajności 1000 l/h kpa (m H 2O) 24,7 (2,51) 33,4 (3,40) Obieg c.w.u. Moc cieplna produkcji ciepłej wody użytkowej kcal/h (kw) (24,0) (28,0) Zakres regulacji temperatury c.w.u. ºC Ogranicznik przepływu (przy ciśnieniu 2 bar) l/min 9,2 11,6 Ciśnienie maksymalne wody użytkowej bar 8 8 Wydajność przez pierwsze 10 min. (ΔT 30 C) l/min 13,5 14,5 Wydajność przy pracy ciągłej (ΔT 30 C) l/min 11,5 13,4 Ciężar kotła pełnego kg 102,6 112,1 Ciężar kotła pustego kg Zasilanie elektryczne V/Hz 230/50 230/50 Znamionowy prąd pobierany A 0,7 0,73 Moc zainstalowana W Moc pobierana pompy obiegowej W 81,7 85,6 Moc pobierana wentylatora W 32,8 37,6 Stopień ochrony elektrycznej IPX4D IPX4D Średnica dyszy - gaz ziemny E(GZ-50) mm 1,30 Ciśnienie zasilania - gaz ziemny E(GZ-50) mbar 20 Średnica dyszy - gaz ziemny Ls (GZ-35) mm 1,80 Ciśnienie zasilania - gaz ziemny Ls (GZ-35) mbar 13 Średnica dyszy - gaz ziemny Lw (GZ-41,5) mm 1,50 Ciśnienie zasilania - gaz ziemny Lw (GZ-41,5) mbar 20

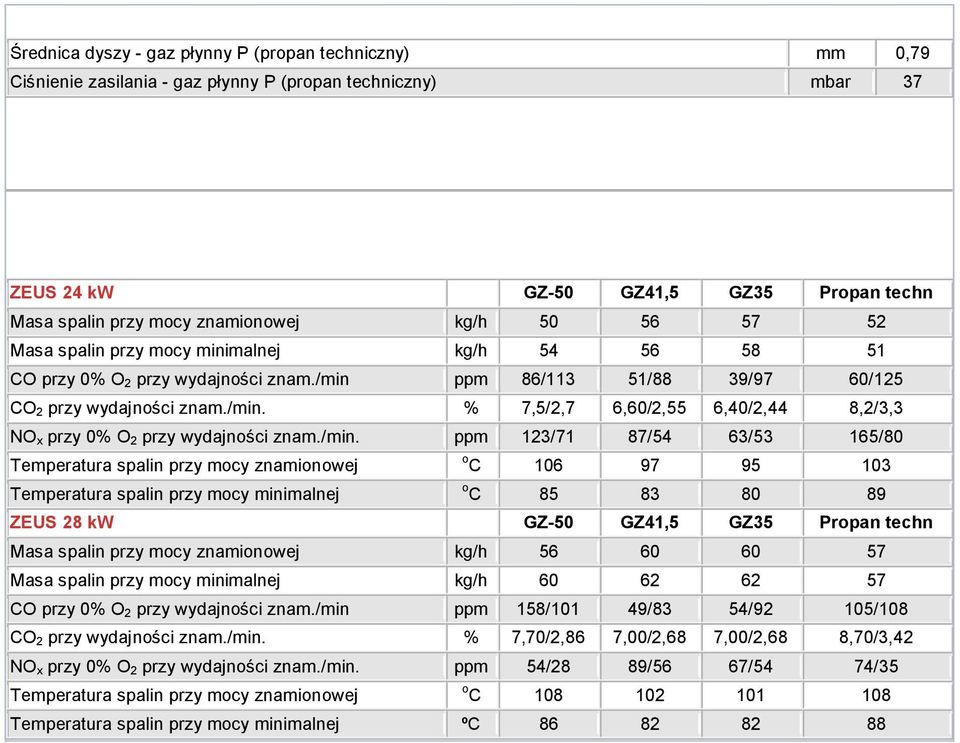

4 Średnica dyszy - gaz płynny P (propan techniczny) mm 0,79 Ciśnienie zasilania - gaz płynny P (propan techniczny) mbar 37 ZEUS 24 kw GZ-50 GZ41,5 GZ35 Propan techn Masa spalin przy mocy znamionowej kg/h Masa spalin przy mocy minimalnej kg/h CO przy 0% O 2 przy wydajności znam./min ppm 86/113 51/88 39/97 60/125 CO 2 przy wydajności znam./min. % 7,5/2,7 6,60/2,55 6,40/2,44 8,2/3,3 NO x przy 0% O 2 przy wydajności znam./min. ppm 123/71 87/54 63/53 165/80 Temperatura spalin przy mocy znamionowej o C Temperatura spalin przy mocy minimalnej o C ZEUS 28 kw GZ-50 GZ41,5 GZ35 Propan techn Masa spalin przy mocy znamionowej kg/h Masa spalin przy mocy minimalnej kg/h CO przy 0% O 2 przy wydajności znam./min ppm 158/101 49/83 54/92 105/108 CO 2 przy wydajności znam./min. % 7,70/2,86 7,00/2,68 7,00/2,68 8,70/3,42 NO x przy 0% O 2 przy wydajności znam./min. ppm 54/28 89/56 67/54 74/35 Temperatura spalin przy mocy znamionowej o C Temperatura spalin przy mocy minimalnej ºC

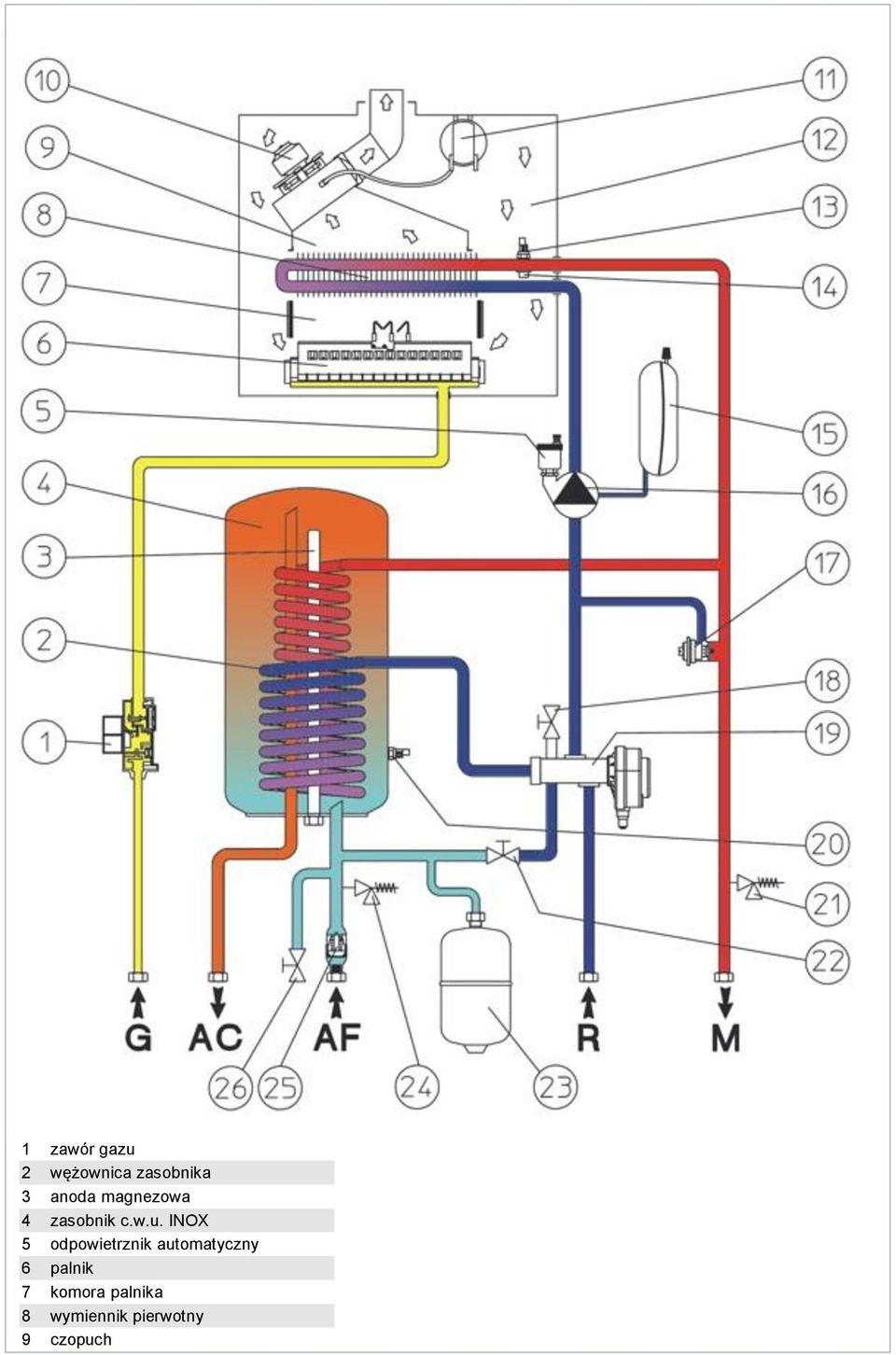

5 1 zawór gazu 2 wężownica zasobnika 3 anoda magnezowa 4 zasobnik c.w.u. INOX 5 odpowietrznik automatyczny 6 palnik 7 komora palnika 8 wymiennik pierwotny 9 czopuch

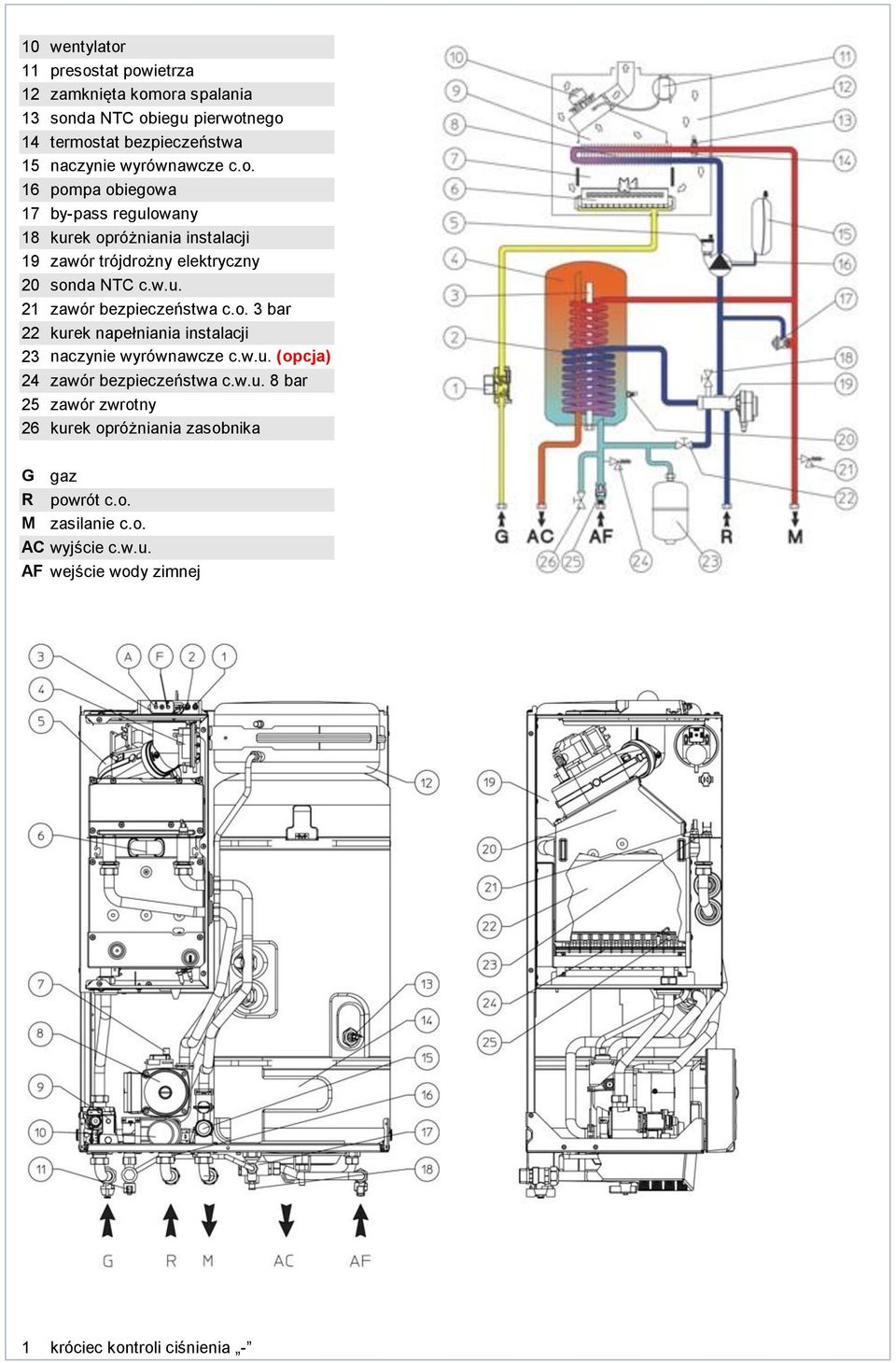

6 10 wentylator 11 presostat powietrza 12 zamknięta komora spalania 13 sonda NTC obiegu pierwotnego 14 termostat bezpieczeństwa 15 naczynie wyrównawcze c.o. 16 pompa obiegowa 17 by-pass regulowany 18 kurek opróżniania instalacji 19 zawór trójdrożny elektryczny 20 sonda NTC c.w.u. 21 zawór bezpieczeństwa c.o. 3 bar 22 kurek napełniania instalacji 23 naczynie wyrównawcze c.w.u. (opcja) 24 zawór bezpieczeństwa c.w.u. 8 bar 25 zawór zwrotny 26 kurek opróżniania zasobnika G gaz R powrót c.o. M zasilanie c.o. AC wyjście c.w.u. AF wejście wody zimnej 1 króciec kontroli ciśnienia -

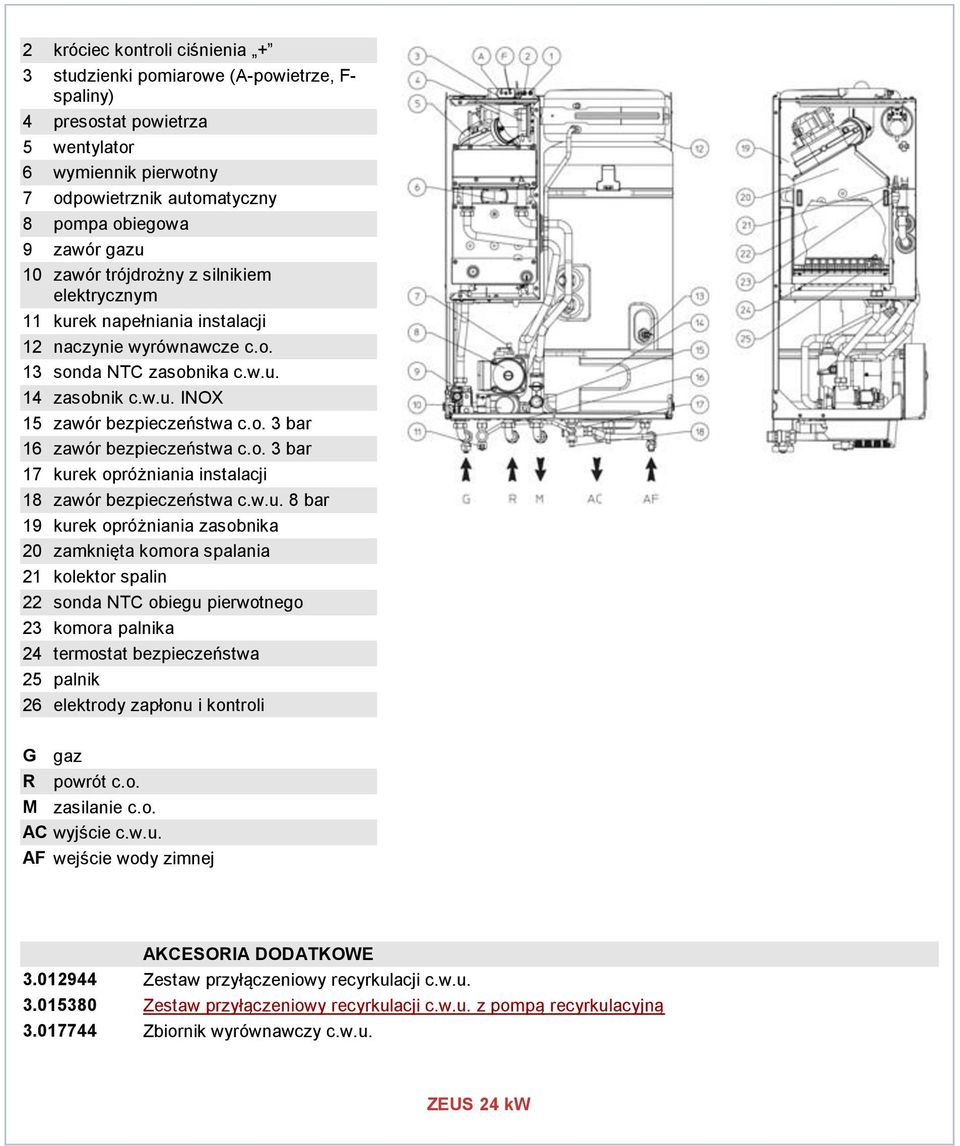

7 2 króciec kontroli ciśnienia + 3 studzienki pomiarowe (A-powietrze, F- spaliny) 4 presostat powietrza 5 wentylator 6 wymiennik pierwotny 7 odpowietrznik automatyczny 8 pompa obiegowa 9 zawór gazu 10 zawór trójdrożny z silnikiem elektrycznym 11 kurek napełniania instalacji 12 naczynie wyrównawcze c.o. 13 sonda NTC zasobnika c.w.u. 14 zasobnik c.w.u. INOX 15 zawór bezpieczeństwa c.o. 3 bar 16 zawór bezpieczeństwa c.o. 3 bar 17 kurek opróżniania instalacji 18 zawór bezpieczeństwa c.w.u. 8 bar 19 kurek opróżniania zasobnika 20 zamknięta komora spalania 21 kolektor spalin 22 sonda NTC obiegu pierwotnego 23 komora palnika 24 termostat bezpieczeństwa 25 palnik 26 elektrody zapłonu i kontroli G gaz R powrót c.o. M zasilanie c.o. AC wyjście c.w.u. AF wejście wody zimnej AKCESORIA DODATKOWE Zestaw przyłączeniowy recyrkulacji c.w.u Zestaw przyłączeniowy recyrkulacji c.w.u. z pompą recyrkulacyjną Zbiornik wyrównawczy c.w.u. ZEUS 24 kw

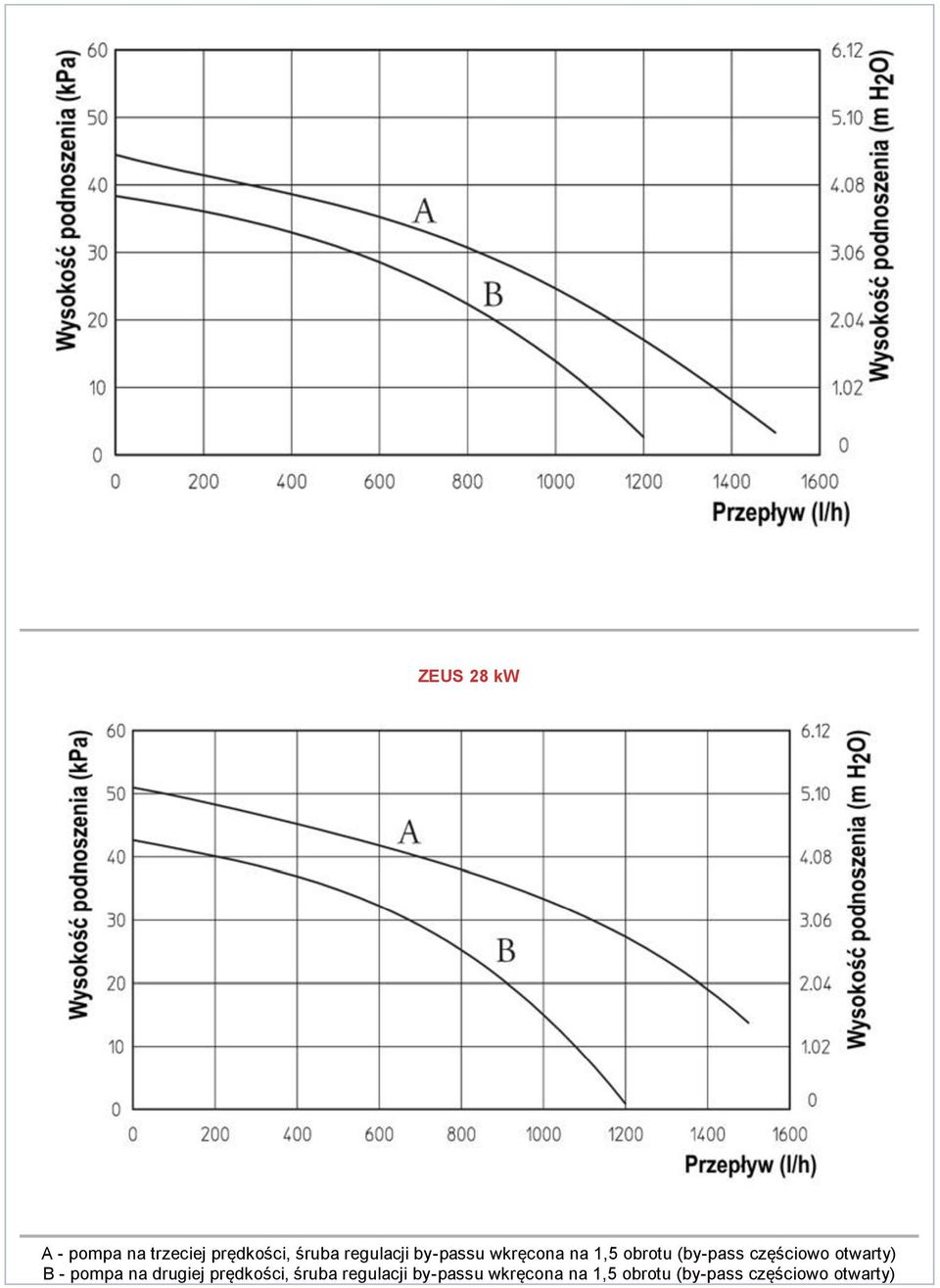

8 ZEUS 28 kw A - pompa na trzeciej prędkości, śruba regulacji by-passu wkręcona na 1,5 obrotu (by-pass częściowo otwarty) B - pompa na drugiej prędkości, śruba regulacji by-passu wkręcona na 1,5 obrotu (by-pass częściowo otwarty)
