1 Zehnder Oplflex Opis i schematy podłączeń elektrycznych grzejników kanałowych z termostatem RTM 101, regulatorem SR 201, zasilaczem DR lub DR Dynamic FCT 24 V made by ISAN Instrukcja dotycząca podłączeń elektrycznych

2 UKŁAD AUTOMATYCZNEJ REGULACJI DLA GRZEJNIKÓW KANAŁOWYCH SERII FCT 24V DC Układ automatycznej regulacji grzejników kanałowych z wentylatorami z oszczędnymi silnikami 24V DC umożliwia zastosowanie nowych technologii sterowania. Grzejnik jako część instalacji ogrzewania, pracuje według zadanych parametrów. Od prostego w obsłudze układu sterowania po system ochrony przeciwzamrożeniowej, eliminowane są możliwe straty ciepła, a ogrzewane pomieszczenie zapewnia warunki komfortu cieplnego.zużycie mocy przez układ regulacji jest znikome. Komunikacja pomiędzy grzejnikiem kanałowym i termostatem następuje za pośrednictwem protokołu CIB. System może współpracować z Foxtrot BMS. Dostępne są modyfikacje do zastosowania w systemach LonWorks, EIB, KNX i innych. REGULACJA ZA POMOCĄ TERMOSTATU RTM 101 I REGULATORA SR C zakres regulacji w funkcji grzania zakres regulacji w funkcji chłodzenia System regulacji umożliwia automatyczne przełączenie funkcji grzania i chłodzenia, w zależności od temperatury w pomieszczeniu oraz temperatury czynnika grzewczego przepływającego przez wymiennik. Przepływ czynnika oraz praca wentylatorów są kontynuowane do momentu osiągnięcia w pomieszczeniu zadanej temperatury. Tryb: OFF wyłączenie grzejnika AUTO automatyczne sterowanie pracą grzejnika kanałowego, w zależności od zmian temperatury w pomieszczeniu; ciągła kontrola prędkości obrotowej wentylatorów; kontrola temperatury na wymienniku w grzejniku; czujnik otwarcia okien uruchamia funkcję grzania lub chłodzenia, w zależności od temperatury napływającego powietrza. TEMP regulacja ogrzewania przy wyłączonych wentylatorach 1-5 płynna regulacja obrotów wentylatora w zależności od zapotrzebowania użytkownika Tryb czuwania: Gotowość do pracy instalacji w zależności od temperatury w pomieszczeniu ustawionej w zakresie -2 C (aktywność funkcji grzania) i +2 C (aktywność funkcji chłodzenia). Wystarczy włączyć tryb czuwania, bez konieczności przestawiania temperatury na termostacie. Tryb czuwania jest zasygnalizowany na obudowie diodą LED. Ochrona przeciwzamrożeniowa Regulator uruchamia przepływ czynnika grzewczego przez grzejnik, gdy temperatura otoczenia spadnie poniżej 5 C. Tryb ten stanowi ochronę przed zamarznięciem czynnika grzewczego w instalacji, ochronę wymiennika. Czujnik otwarcia okien W przypadku zainstalowania czujników otwarcia okien, regulator zatrzymuje pracę grzejnika, ograniczając straty ciepła / chłodu. Ochrona przeciwzamrożeniowa pozostaje aktywna. Po zamknięciu okna, system wraca do trybu standardowego. Powyższy schemat zawiera: 1 termostat, 1 regulator, 1 zasilacz, dla 1 pomieszczenia. W przypadku rozbudowanej instalacji grzejników kanałowych, gdy zapotrzebowanie na energię elektryczną będzie powyżej 100W, będzie konieczne zainstalowanie dodatkowego regulatora i zasilacza. Wymagana konsultacja z producentem.

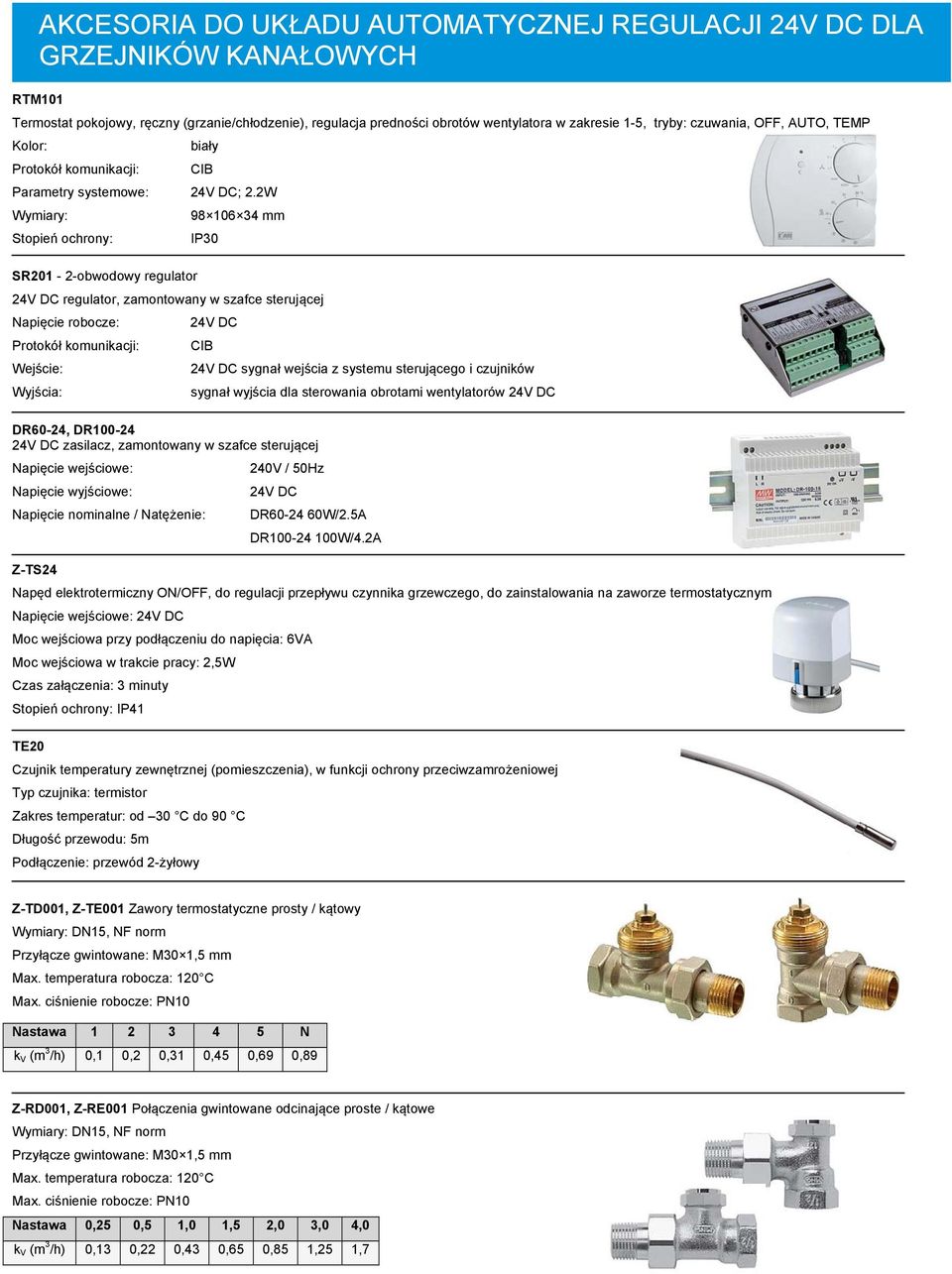

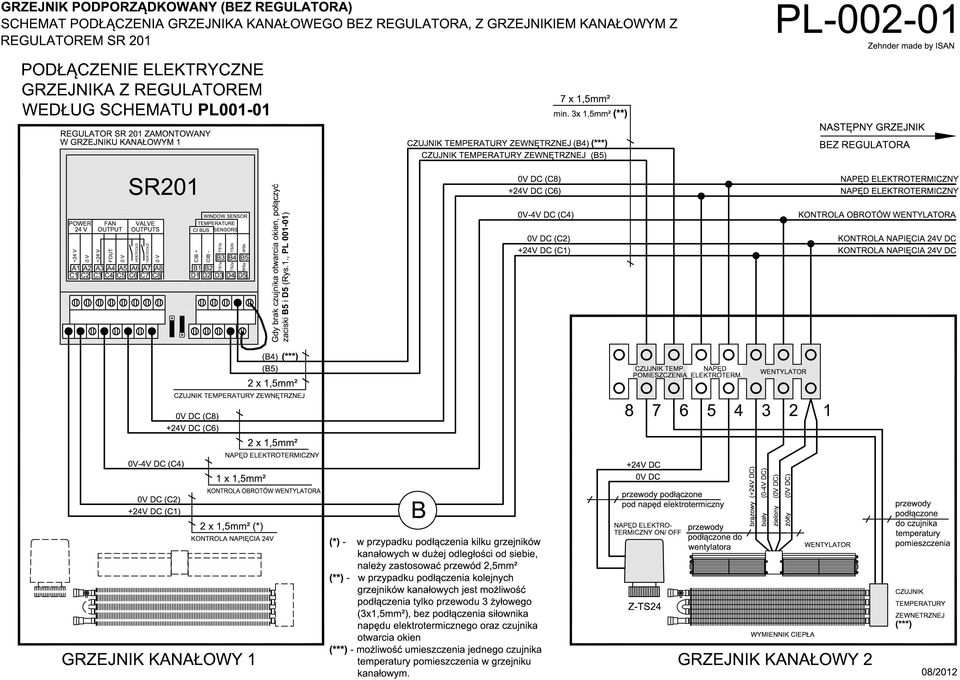

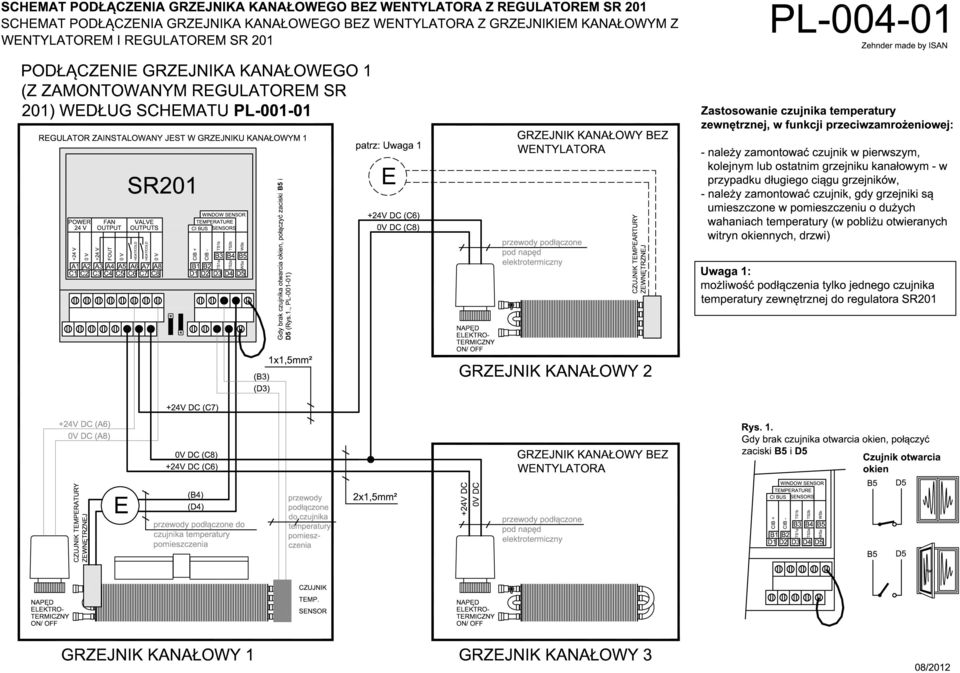

3 AKCESORIA DO UKŁADU AUTOMATYCZNEJ REGULACJI 24V DC DLA GRZEJNIKÓW KANAŁOWYCH RTM101 Termostat pokojowy, ręczny (grzanie/chłodzenie), regulacja predności obrotów wentylatora w zakresie 1-5, tryby: czuwania, OFF, AUTO, TEMP Kolor: biały Protokół komunikacji: CIB Parametry systemowe: 24V DC; 2.2W Wymiary: mm Stopień ochrony: IP30 SR201-2-obwodowy regulator 24V DC regulator, zamontowany w szafce sterującej Napięcie robocze: 24V DC Protokół komunikacji: CIB Wejście: 24V DC sygnał wejścia z systemu sterującego i czujników Wyjścia: sygnał wyjścia dla sterowania obrotami wentylatorów 24V DC DR60-24, DR V DC zasilacz, zamontowany w szafce sterującej Napięcie wejściowe: 240V / 50Hz Napięcie wyjściowe: 24V DC Napięcie nominalne / Natężenie: DR W/2.5A DR W/4.2A Z-TS24 Napęd elektrotermiczny ON/OFF, do regulacji przepływu czynnika grzewczego, do zainstalowania na zaworze termostatycznym Napięcie wejściowe: 24V DC Moc wejściowa przy podłączeniu do napięcia: 6VA Moc wejściowa w trakcie pracy: 2,5W Czas załączenia: 3 minuty Stopień ochrony: IP41 TE20 Czujnik temperatury zewnętrznej (pomieszczenia), w funkcji ochrony przeciwzamrożeniowej Typ czujnika: termistor Zakres temperatur: od 30 C do 90 C Długość przewodu: 5m Podłączenie: przewód 2-żyłowy Z-TD001, Z-TE001 Zawory termostatyczne prosty / kątowy Wymiary: DN15, NF norm Przyłącze gwintowane: M30 1,5 mm Max. temperatura robocza: 120 C Max. ciśnienie robocze: PN10 Nastawa N k V (m 3 /h) 0,1 0,2 0,31 0,45 0,69 0,89 Z-RD001, Z-RE001 Połączenia gwintowane odcinające proste / kątowe Wymiary: DN15, NF norm Przyłącze gwintowane: M30 1,5 mm Max. temperatura robocza: 120 C Max. ciśnienie robocze: PN10 Nastawa 0,25 0,5 1,0 1,5 2,0 3,0 4,0 k V (m 3 /h) 0,13 0,22 0,43 0,65 0,85 1,25 1,7

4 TERMOSTAT POKOJOWY RTM INSTRUKCJA OBSŁUGI Opis funkcji termostatu RTM 101: Termostat służy do sterowania grzejnikami kanałowymi z wentylatorami i regulatorami SR 201, SR 401 (i kompatybilnymi), w funkcji grzanie / chłodzenie (pojedynczy lub podwójny obieg). Komunikacja za pomocą protokołu CIB. Połączenie termostatu RTM 101 z regulatorem SR 201 umożliwia działanie grzejnika pod niskim, bezpiecznym napięciem 24V DC oraz niski pobór mocy do pracy wentylatorów. FUNKCJE TERMOSTATU: Uwaga: możliwa jest współpraca termostatu RTM 101 z regulatorem typu SR 201, SR 401, oraz napędem elektrotermicznym Z-TS 24, lub innymi kompatybilnymi. Pokrętło do nastawy temperatury i mocy chłodzenia: C Tryb grzania - ustawienie żądanej temperatury w pomieszczeniu Tryb chłodzenia - ustawienie mocy chłodzenia (w sezonie letnim) Pokrętło do przełączania trybu pracy grzejnika i prędkości obrotów wentylatora: OFF Termostat, wentylatory, napęd elektrotermiczny są wyłączone AUTO TEMP Ochrona przeciwzamrożeniowa jest aktywna Automatyczna regulacja przełączenia funkcji grzania / chłodzenia Termostat kontroluje temperaturę w pomieszczeniu, zgodnie z temperaturą żądaną (nastawioną) Termostat reguluje mocą grzejnika kanałowego zgodnie z nastawioną prędkością obrotów wentylatorów Automatyczne przełączanie funkcji grzania / chłodzenia, w zależności od różnicy temperatury w pomieszczeniu i temperatury czynnika grzewczego w instalacji W przypadku osiągnięcia żądanej temperatury, zostają wyłączone wentylatory, a napęd elektrotermiczny (gdy jest zamontowany) zamyka zawór termostatyczny i odcina dopływ czynnika grzewczego Prawidłowo zainstalowany regulator (SR 201, SR 401, lub kompatybilny) z podłączonym czujnikiem otwarcia okien eliminuje straty ciepła / chłodu, zachowując aktywną funkcję ochrony przeciwzamrożeniowej. Sterowanie zakresem temperatur Wentylatory wyłączone Sterowanie ON/OFF tylko przepływem czynnika grzewczego przez wymiennik, za pomocą napędu elektrotermicznego Z-TS24 Prawidłowo zainstalowany regulator (SR 201, SR 401, lub kompatybilny) z podłączonym czujnikiem otwarcia okien eliminuje straty ciepła / chłodu, zachowując aktywną funkcję ochrony przeciwzamrożeniowej. 1-5 Płynna regulacja prędkości obrotów wentylatorów 1 najmniejsza prędkość, 2, 3 średnia prędkość, 4, 5 maksymalna prędkość Tryb czuwania, przycisk Tryb grzania wciśnięcie przycisku redukuje nastawę temperatury do -2 C Tryb chłodzenia wciśnięcie przycisku redukuje nastawę temperatury do +2 C Tryb czuwania zasygnalizowany diodą LED Aktywacja funkcji grzania W trybie grzania, czynnik grzewczy krąży w instalacji. W momencie osiągnięcia żądanej temperatury <30 C, wyłączone zostają wentylatory i uruchamia się tryb TEMP. Kiedy temperatura w pomieszczeniu osiągnie żądaną wartość, praca wentylatorów zostaje zatrzymana, napęd elektrotermiczny odcina dopływ czynnika grzewczego do wymiennika ciepła. Zakres temperatur w trybie grzania 15 C 30 C Aktywacja funkcji chłodzenia Termostat automatycznie wykrywa potrzebę włączenia funkcji ogrzewania lub chłodzenia, w zależności od temperatury czynnika grzewczego krążącego w instalacji, która jest sprawdzana przez czujnik co 60 minut. Funkcja chłodzenia aktywna jest w zakresie temperatury czynnika 5 C-18 C. Uwaga: Istnieje możliwość uruchomienia funkcji chłodzenia od razu, w tym celu należy nastawić pokrętło na tryb OFF, odczekać 5 sekund, a następnie powrócić do wybranego trybu. Wykrycie temperatury czynnika w instalacji rozpoczyna się natychmiast i aktywowana zostaje funkcja chłodzenia. zakres mocy chłodzenia Ustawienie zakresu (limitu) prędkości obrotowej wentylatorów Prędkość obrotowa wentylatorów może być sterowana przez użytkownika, w skali 1 (minimum) -5 (maksimum). Postępowanie: 1) Nastawić za pomocą pokrętła temperaturę - w funkcji grzania (15-30 C), lub moc chłodzenia [Rys.1.] 2) Zwrócić uwagę czy wentylatory nastawione na maksymalną moc działają zgodnie z ustawieniem 3) Za pomocą śrubokręta unieść ostrożnie pokrywę pokrętła do regulacji temperatury i prędkości obrotowej wentylatorów[rys.2.] 4) Unieść ostrożnie pokrywę termostatu [Rys.3.] 5) Obracając wewnętrzny pierścień pokrętła zmienić prędkość obrotów wentylatorów (np. zredukować z prędkości maksymalnej), przy jednoczesnej zmianie mocy grzejnika [Rys.5.] 6) Nałożyć ponownie obudowę termostatu, upewnić się że przycisk czuwania i dioda LED są we właściwym miejscu. Nałożyć pokrywy pokręteł i ustawić początkowy tryb np. jak na Rys.1.[Rys.6.] Umiejscowienie termostatu Termostat powinien być zainstalowany na ścianie w wysokości ok. 1,5 m nad posadzką. Unikać montażu w pobliżu okien, źródeł ciepła, miejsc narażonych na bezpośrednie promieniowanie słoneczne itp. Montaż Należy postępować zgodnie z instrukcją Rys. 1, 2, 3, 4, 6. Instalacja w skrzynce rozdzielczej jest możliwa
