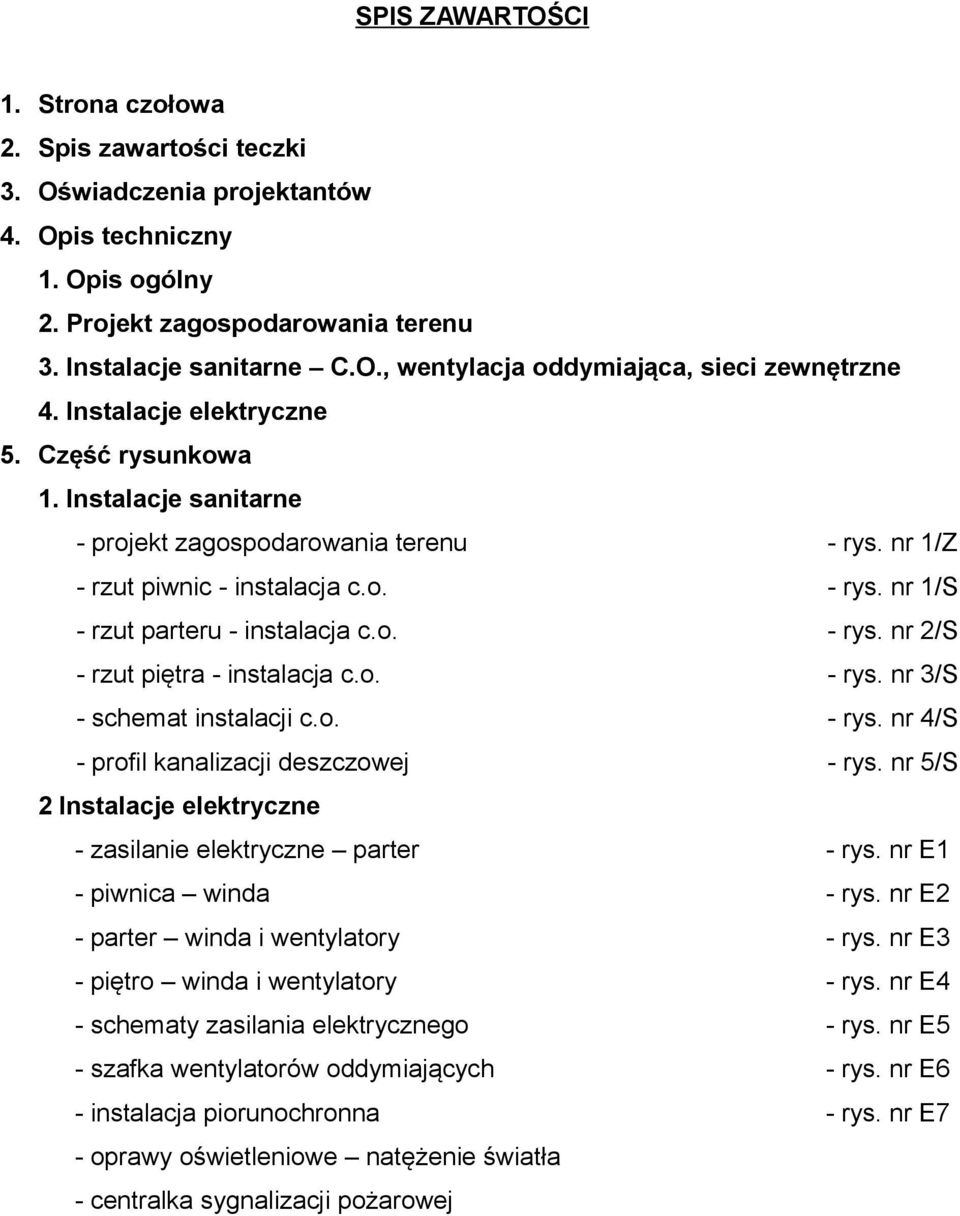

1 SPIS ZAWARTOŚCI 1. Strona czołowa 2. Spis zawartości teczki 3. Oświadczenia projektantów 4. Opis techniczny 1. Opis ogólny 2. Projekt zagospodarowania terenu 3. Instalacje sanitarne C.O., wentylacja oddymiająca, sieci zewnętrzne 4. Instalacje elektryczne 5. Część rysunkowa 1. Instalacje sanitarne - projekt zagospodarowania terenu - rys. nr 1/Z - rzut piwnic - instalacja c.o. - rys. nr 1/S - rzut parteru - instalacja c.o. - rys. nr 2/S - rzut piętra - instalacja c.o. - rys. nr 3/S - schemat instalacji c.o. - rys. nr 4/S - profil kanalizacji deszczowej - rys. nr 5/S 2 Instalacje elektryczne - zasilanie elektryczne parter - rys. nr E1 - piwnica winda - rys. nr E2 - parter winda i wentylatory - rys. nr E3 - piętro winda i wentylatory - rys. nr E4 - schematy zasilania elektrycznego - rys. nr E5 - szafka wentylatorów oddymiających - rys. nr E6 - instalacja piorunochronna - rys. nr E7 - oprawy oświetleniowe natężenie światła - centralka sygnalizacji pożarowej

o. - rys. nr 3/S - schemat instalacji c.o. - rys. nr 4/S - profil kanalizacji deszczowej - rys. nr 5/S 2 Instalacje elektryczne - zasilanie elektryczne parter - rys. nr E1 - piwnica winda - rys.

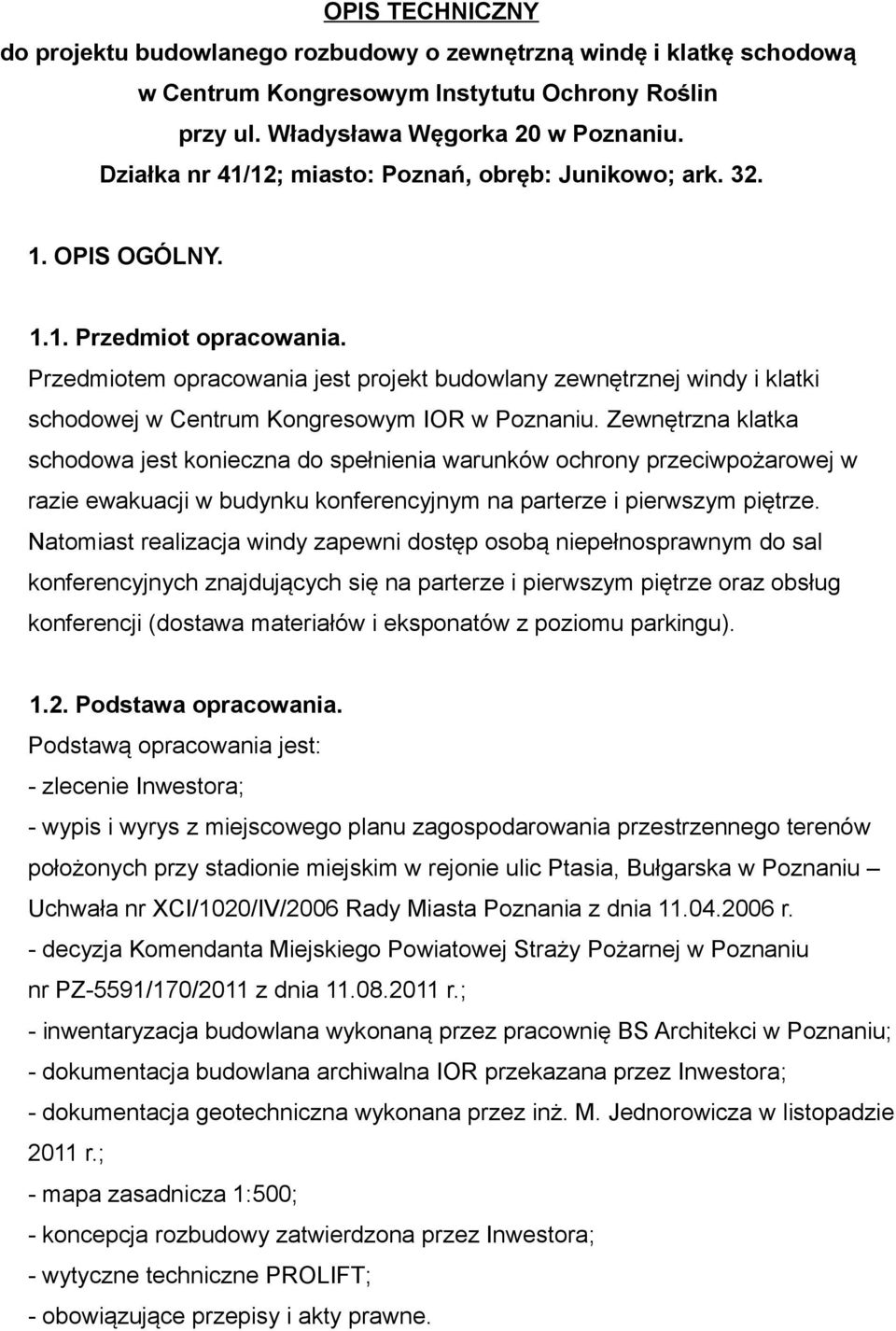

2 OPIS TECHNICZNY do projektu budowlanego rozbudowy o zewnętrzną windę i klatkę schodową w Centrum Kongresowym Instytutu Ochrony Roślin przy ul. Władysława Węgorka 20 w Poznaniu. Działka nr 41/12; miasto: Poznań, obręb: Junikowo; ark OPIS OGÓLNY Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlany zewnętrznej windy i klatki schodowej w Centrum Kongresowym IOR w Poznaniu. Zewnętrzna klatka schodowa jest konieczna do spełnienia warunków ochrony przeciwpożarowej w razie ewakuacji w budynku konferencyjnym na parterze i pierwszym piętrze. Natomiast realizacja windy zapewni dostęp osobą niepełnosprawnym do sal konferencyjnych znajdujących się na parterze i pierwszym piętrze oraz obsług konferencji (dostawa materiałów i eksponatów z poziomu parkingu) Podstawa opracowania. Podstawą opracowania jest: - zlecenie Inwestora; - wypis i wyrys z miejscowego planu zagospodarowania przestrzennego terenów położonych przy stadionie miejskim w rejonie ulic Ptasia, Bułgarska w Poznaniu Uchwała nr XCI/1020/IV/2006 Rady Miasta Poznania z dnia r. - decyzja Komendanta Miejskiego Powiatowej Straży Pożarnej w Poznaniu nr PZ-5591/170/2011 z dnia r.; - inwentaryzacja budowlana wykonaną przez pracownię BS Architekci w Poznaniu; - dokumentacja budowlana archiwalna IOR przekazana przez Inwestora; - dokumentacja geotechniczna wykonana przez inż. M. Jednorowicza w listopadzie 2011 r.; - mapa zasadnicza 1:500; - koncepcja rozbudowy zatwierdzona przez Inwestora; - wytyczne techniczne PROLIFT; - obowiązujące przepisy i akty prawne.

Przedmiotem opracowania jest projekt budowlany zewnętrznej windy i klatki schodowej w Centrum Kongresowym IOR w Poznaniu.

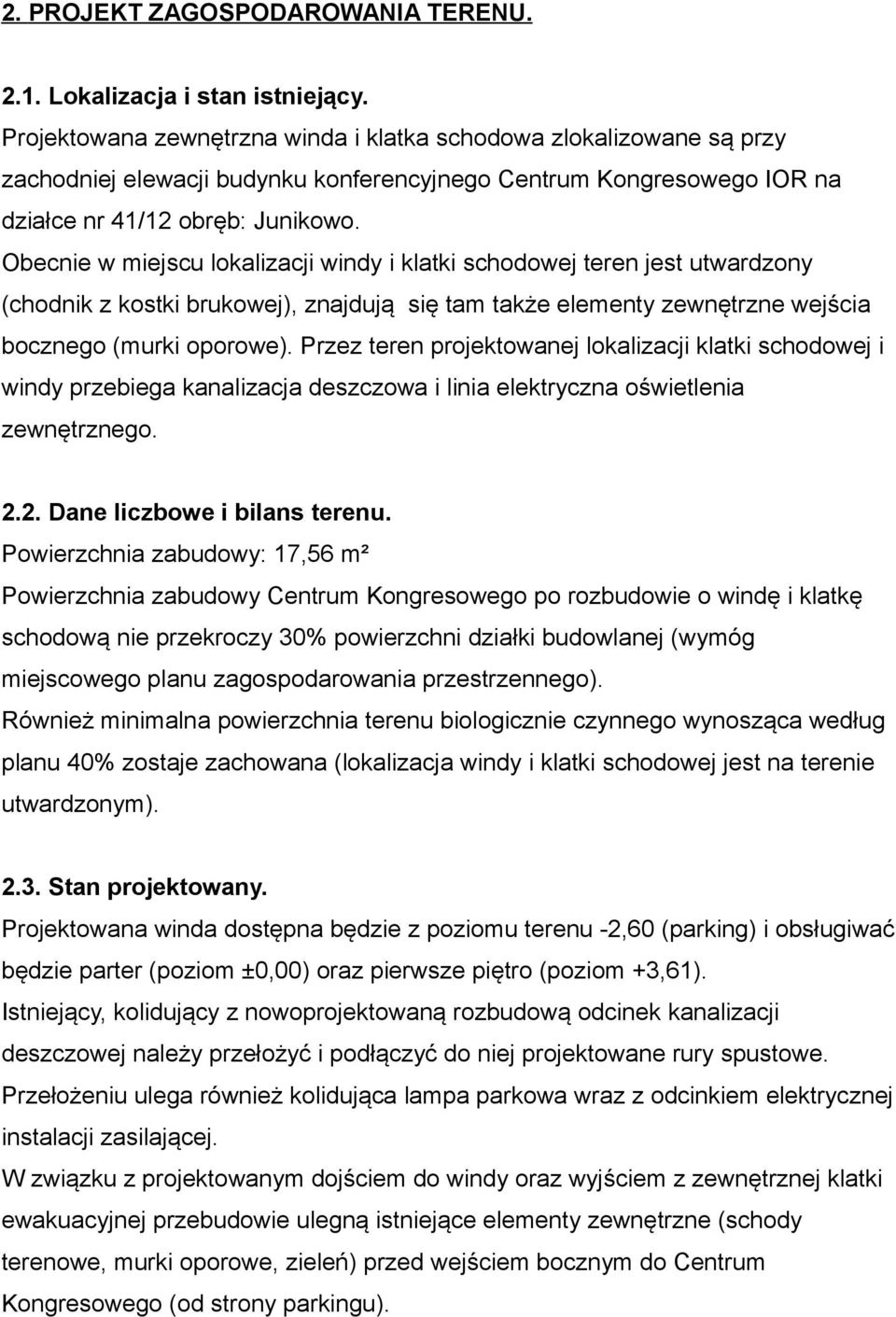

3 2. PROJEKT ZAGOSPODAROWANIA TERENU Lokalizacja i stan istniejący. Projektowana zewnętrzna winda i klatka schodowa zlokalizowane są przy zachodniej elewacji budynku konferencyjnego Centrum Kongresowego IOR na działce nr 41/12 obręb: Junikowo. Obecnie w miejscu lokalizacji windy i klatki schodowej teren jest utwardzony (chodnik z kostki brukowej), znajdują się tam także elementy zewnętrzne wejścia bocznego (murki oporowe). Przez teren projektowanej lokalizacji klatki schodowej i windy przebiega kanalizacja deszczowa i linia elektryczna oświetlenia zewnętrznego Dane liczbowe i bilans terenu. Powierzchnia zabudowy: 17,56 m² Powierzchnia zabudowy Centrum Kongresowego po rozbudowie o windę i klatkę schodową nie przekroczy 30% powierzchni działki budowlanej (wymóg miejscowego planu zagospodarowania przestrzennego). Również minimalna powierzchnia terenu biologicznie czynnego wynosząca według planu 40% zostaje zachowana (lokalizacja windy i klatki schodowej jest na terenie utwardzonym) Stan projektowany. Projektowana winda dostępna będzie z poziomu terenu -2,60 (parking) i obsługiwać będzie parter (poziom ±0,00) oraz pierwsze piętro (poziom +3,61). Istniejący, kolidujący z nowoprojektowaną rozbudową odcinek kanalizacji deszczowej należy przełożyć i podłączyć do niej projektowane rury spustowe. Przełożeniu ulega również kolidująca lampa parkowa wraz z odcinkiem elektrycznej instalacji zasilającej. W związku z projektowanym dojściem do windy oraz wyjściem z zewnętrznej klatki ewakuacyjnej przebudowie ulegną istniejące elementy zewnętrzne (schody terenowe, murki oporowe, zieleń) przed wejściem bocznym do Centrum Kongresowego (od strony parkingu).

Obecnie w miejscu lokalizacji windy i klatki schodowej teren jest utwardzony (chodnik z kostki brukowej), znajdują się tam także elementy zewnętrzne wejścia bocznego (murki oporowe).

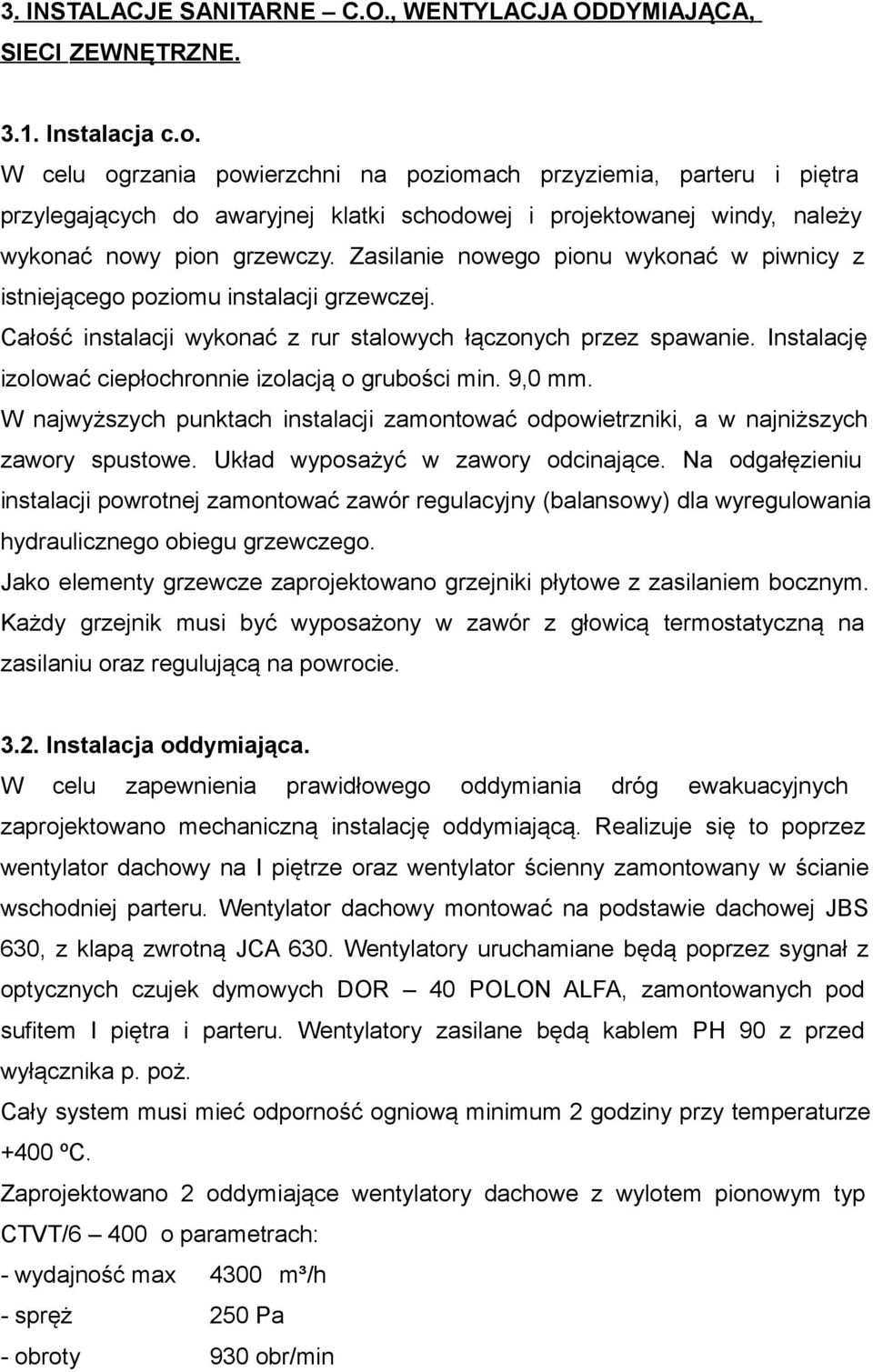

4 3. INSTALACJE SANITARNE C.O., WENTYLACJA ODDYMIAJĄCA, SIECI ZEWNĘTRZNE Instalacja c.o. W celu ogrzania powierzchni na poziomach przyziemia, parteru i piętra przylegających do awaryjnej klatki schodowej i projektowanej windy, należy wykonać nowy pion grzewczy. Zasilanie nowego pionu wykonać w piwnicy z istniejącego poziomu instalacji grzewczej. Całość instalacji wykonać z rur stalowych łączonych przez spawanie. Instalację izolować ciepłochronnie izolacją o grubości min. 9,0 mm. W najwyższych punktach instalacji zamontować odpowietrzniki, a w najniższych zawory spustowe. Układ wyposażyć w zawory odcinające. Na odgałęzieniu instalacji powrotnej zamontować zawór regulacyjny (balansowy) dla wyregulowania hydraulicznego obiegu grzewczego. Jako elementy grzewcze zaprojektowano grzejniki płytowe z zasilaniem bocznym. Każdy grzejnik musi być wyposażony w zawór z głowicą termostatyczną na zasilaniu oraz regulującą na powrocie Instalacja oddymiająca. W celu zapewnienia prawidłowego oddymiania dróg ewakuacyjnych zaprojektowano mechaniczną instalację oddymiającą. Realizuje się to poprzez wentylator dachowy na I piętrze oraz wentylator ścienny zamontowany w ścianie wschodniej parteru. Wentylator dachowy montować na podstawie dachowej JBS 630, z klapą zwrotną JCA 630. Wentylatory uruchamiane będą poprzez sygnał z optycznych czujek dymowych DOR 40 POLON ALFA, zamontowanych pod sufitem I piętra i parteru. Wentylatory zasilane będą kablem PH 90 z przed wyłącznika p. poż. Cały system musi mieć odporność ogniową minimum 2 godziny przy temperaturze +400 ºC. Zaprojektowano 2 oddymiające wentylatory dachowe z wylotem pionowym typ CTVT/6 400 o parametrach: - wydajność max 4300 m³/h - spręż 250 Pa - obroty 930 obr/min

Zasilanie nowego pionu wykonać w piwnicy z istniejącego poziomu instalacji grzewczej. Całość instalacji wykonać z rur stalowych łączonych przez spawanie.

5 - napięcie 400 V - natężenie 1,0 A - masa 50 kg oraz jeden wentylator oddymiający ścienny typ CHGT/4 450 o parametrach: - obroty 1450 obr/min - moc silnika 0,55 kw - napięcie 400 V - natężenie 1,35 A - masa 49 kg Uwagi końcowe. - po montażu instalacji należy ją przepłukać oraz wykonać próbę ciśnienia - całość robót montażowych, próby i odbiory wykonać zgodnie z obowiązującymi przepisami i normami PN, oraz aktualnymi przepisami BHP. Opracował: inż. Jerzy W. Piela

- po montażu instalacji należy ją przepłukać oraz wykonać próbę ciśnienia - całość robót montażowych, próby i odbiory

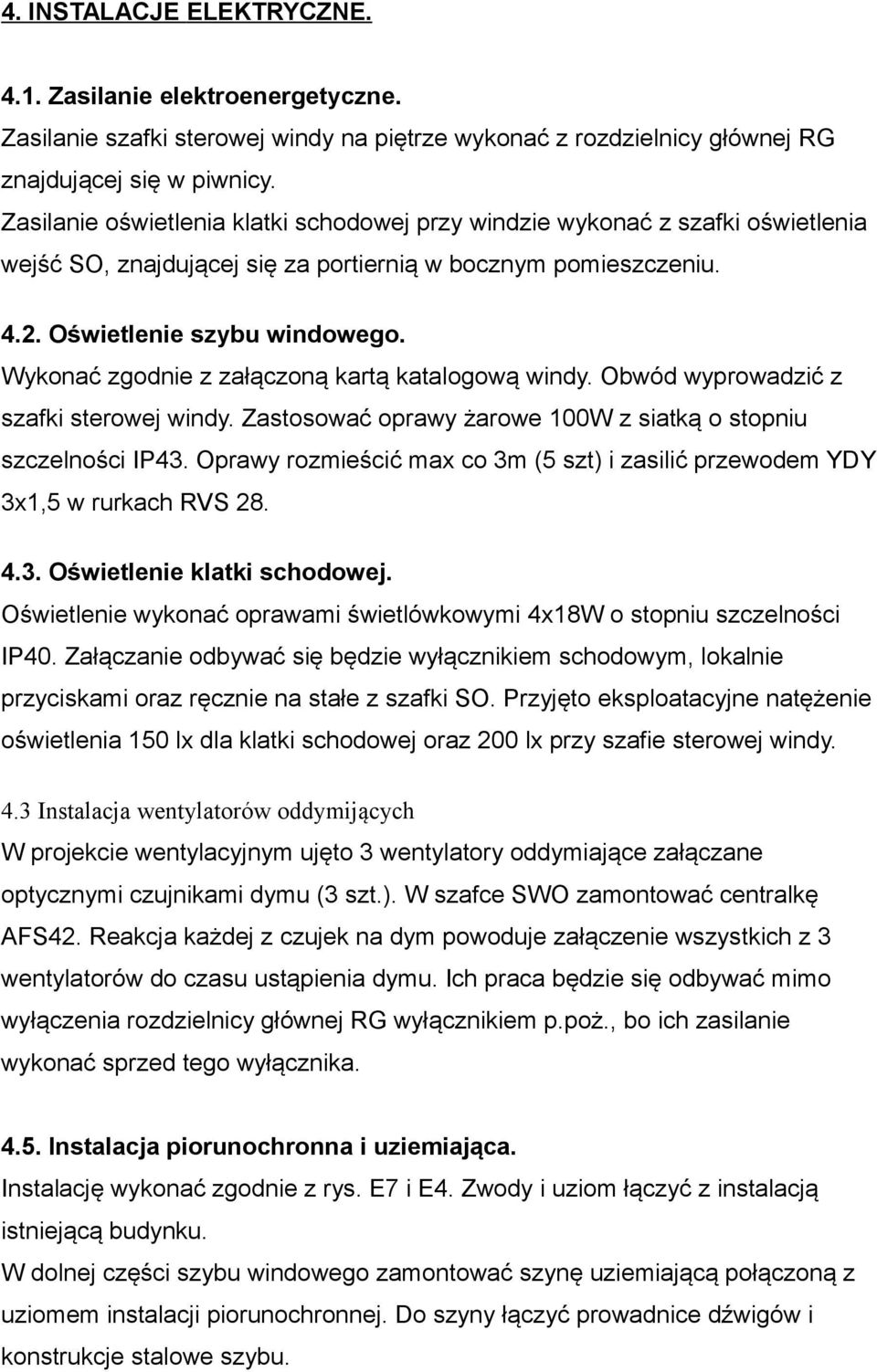

6 4. INSTALACJE ELEKTRYCZNE Zasilanie elektroenergetyczne. Zasilanie szafki sterowej windy na piętrze wykonać z rozdzielnicy głównej RG znajdującej się w piwnicy. Zasilanie oświetlenia klatki schodowej przy windzie wykonać z szafki oświetlenia wejść SO, znajdującej się za portiernią w bocznym pomieszczeniu Oświetlenie szybu windowego. Wykonać zgodnie z załączoną kartą katalogową windy. Obwód wyprowadzić z szafki sterowej windy. Zastosować oprawy żarowe 100W z siatką o stopniu szczelności IP43. Oprawy rozmieścić max co 3m (5 szt) i zasilić przewodem YDY 3x1,5 w rurkach RVS Oświetlenie klatki schodowej. Oświetlenie wykonać oprawami świetlówkowymi 4x18W o stopniu szczelności IP40. Załączanie odbywać się będzie wyłącznikiem schodowym, lokalnie przyciskami oraz ręcznie na stałe z szafki SO. Przyjęto eksploatacyjne natężenie oświetlenia 150 lx dla klatki schodowej oraz 200 lx przy szafie sterowej windy. 4.3 Instalacja wentylatorów oddymijących W projekcie wentylacyjnym ujęto 3 wentylatory oddymiające załączane optycznymi czujnikami dymu (3 szt.). W szafce SWO zamontować centralkę AFS42. Reakcja każdej z czujek na dym powoduje załączenie wszystkich z 3 wentylatorów do czasu ustąpienia dymu. Ich praca będzie się odbywać mimo wyłączenia rozdzielnicy głównej RG wyłącznikiem p.poż., bo ich zasilanie wykonać sprzed tego wyłącznika Instalacja piorunochronna i uziemiająca. Instalację wykonać zgodnie z rys. E7 i E4. Zwody i uziom łączyć z instalacją istniejącą budynku. W dolnej części szybu windowego zamontować szynę uziemiającą połączoną z uziomem instalacji piorunochronnej. Do szyny łączyć prowadnice dźwigów i konstrukcje stalowe szybu.

Wykonać zgodnie z załączoną kartą katalogową windy. Obwód wyprowadzić z szafki sterowej windy. Zastosować oprawy żarowe 100W z siatką o stopniu szczelności IP43.

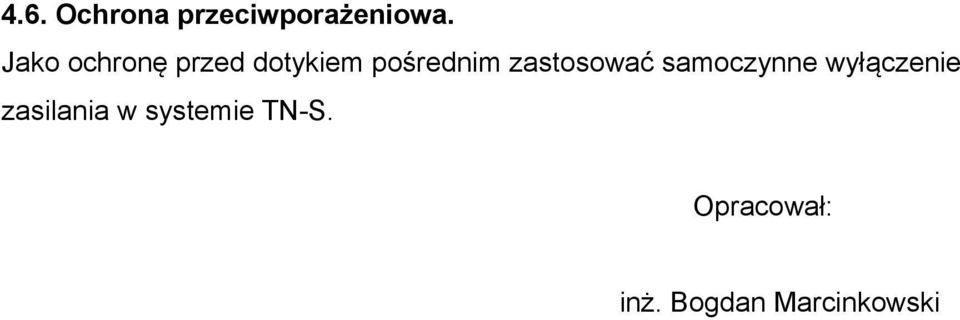

7 4.6. Ochrona przeciwporażeniowa. Jako ochronę przed dotykiem pośrednim zastosować samoczynne wyłączenie zasilania w systemie TN-S. Opracował: inż. Bogdan Marcinkowski
