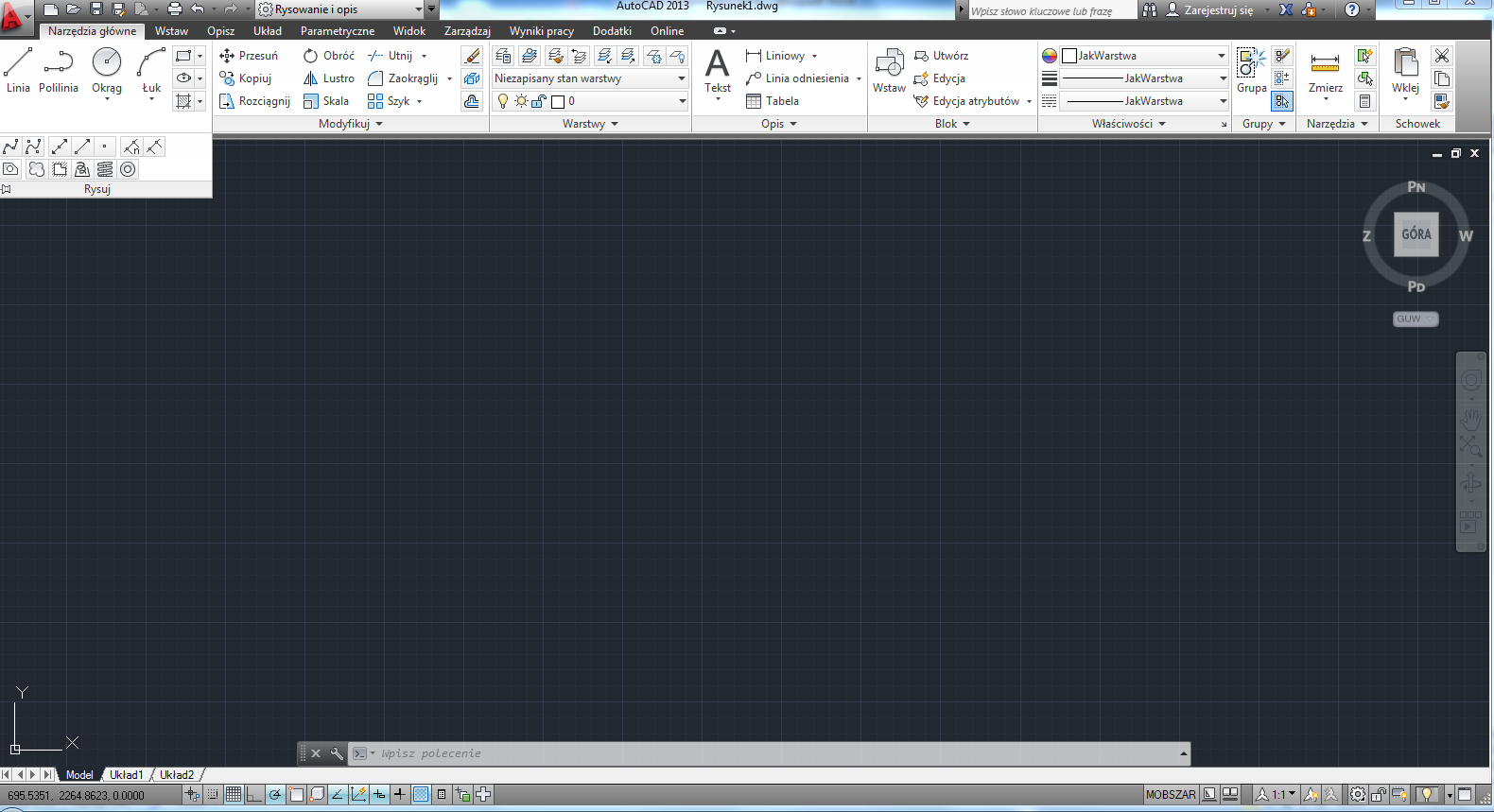

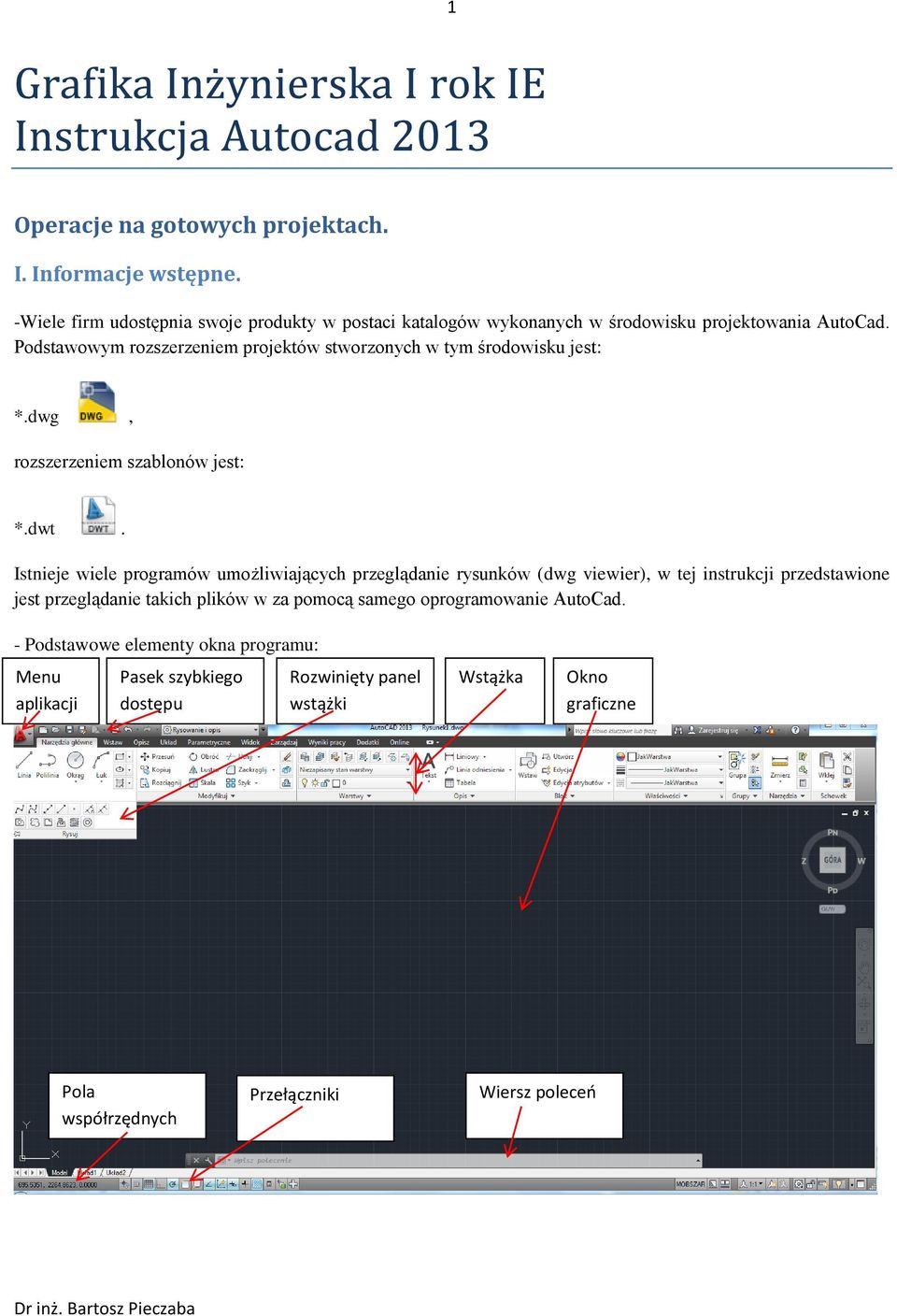

1 1 Operacje na gotowych projektach. I. Informacje wstępne. -Wiele firm udostępnia swoje produkty w postaci katalogów wykonanych w środowisku projektowania AutoCad. Podstawowym rozszerzeniem projektów stworzonych w tym środowisku jest: *.dwg, rozszerzeniem szablonów jest: *.dwt. Istnieje wiele programów umożliwiających przeglądanie rysunków (dwg viewier), w tej instrukcji przedstawione jest przeglądanie takich plików w za pomocą samego oprogramowanie AutoCad. - Podstawowe elementy okna programu: Menu aplikacji Pasek szybkiego dostępu Rozwinięty panel wstążki Wstążka Okno graficzne Pola współrzędnych Przełączniki Wiersz poleceń

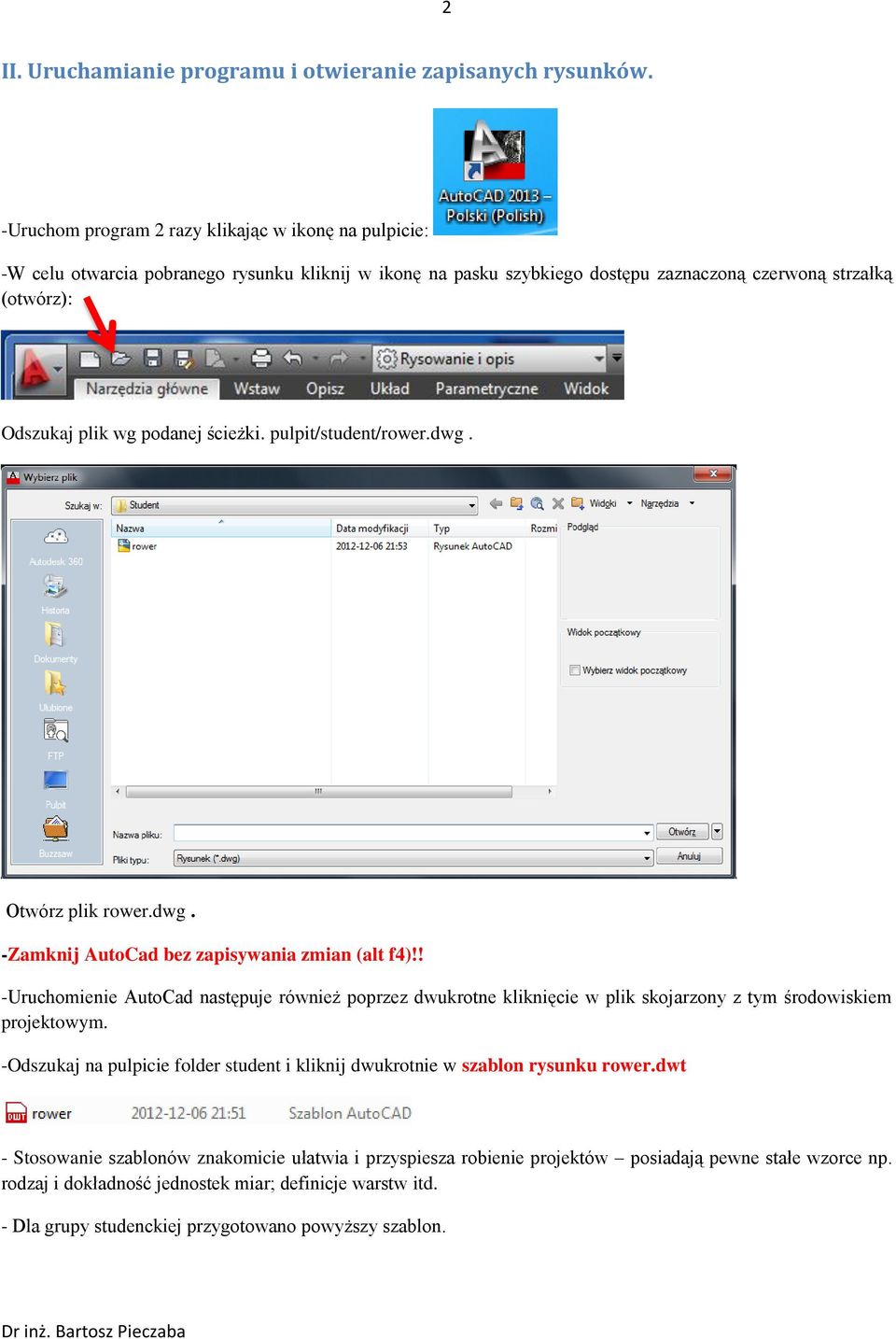

2 2 II. Uruchamianie programu i otwieranie zapisanych rysunków. -Uruchom program 2 razy klikając w ikonę na pulpicie: -W celu otwarcia pobranego rysunku kliknij w ikonę na pasku szybkiego dostępu zaznaczoną czerwoną strzałką (otwórz): Odszukaj plik wg podanej ścieżki. pulpit/student/rower.dwg. Otwórz plik rower.dwg. -Zamknij AutoCad bez zapisywania zmian (alt f4)!! -Uruchomienie AutoCad następuje również poprzez dwukrotne kliknięcie w plik skojarzony z tym środowiskiem projektowym. -Odszukaj na pulpicie folder student i kliknij dwukrotnie w szablon rysunku rower.dwt - Stosowanie szablonów znakomicie ułatwia i przyspiesza robienie projektów posiadają pewne stałe wzorce np. rodzaj i dokładność jednostek miar; definicje warstw itd. - Dla grupy studenckiej przygotowano powyższy szablon.

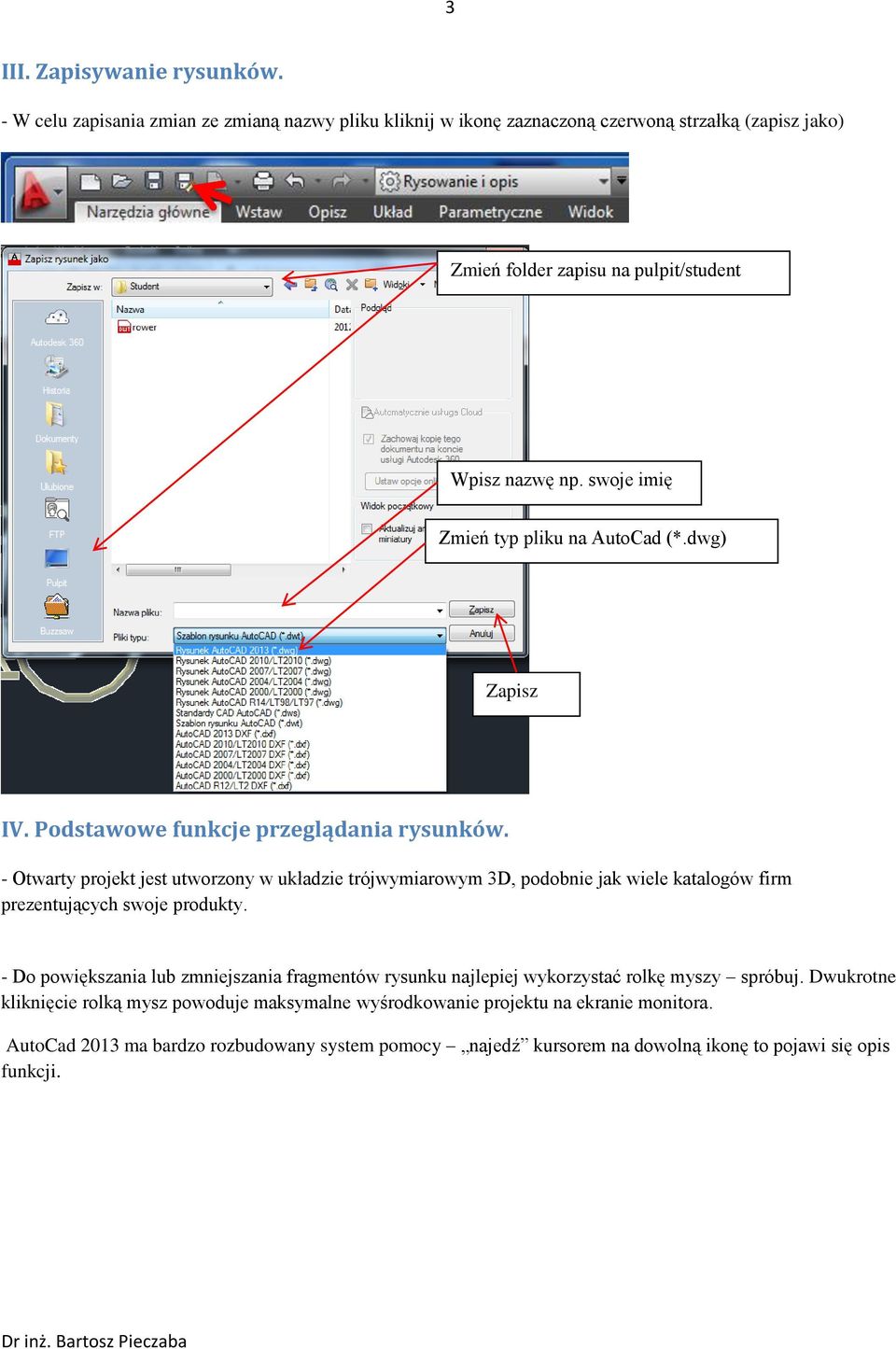

3 3 III. Zapisywanie rysunków. - W celu zapisania zmian ze zmianą nazwy pliku kliknij w ikonę zaznaczoną czerwoną strzałką (zapisz jako) Zmień folder zapisu na pulpit/student Wpisz nazwę np. swoje imię Zmień typ pliku na AutoCad (*.dwg) Zapisz IV. Podstawowe funkcje przeglądania rysunków. - Otwarty projekt jest utworzony w układzie trójwymiarowym 3D, podobnie jak wiele katalogów firm prezentujących swoje produkty. - Do powiększania lub zmniejszania fragmentów rysunku najlepiej wykorzystać rolkę myszy spróbuj. Dwukrotne kliknięcie rolką mysz powoduje maksymalne wyśrodkowanie projektu na ekranie monitora. AutoCad 2013 ma bardzo rozbudowany system pomocy najedź kursorem na dowolną ikonę to pojawi się opis funkcji.

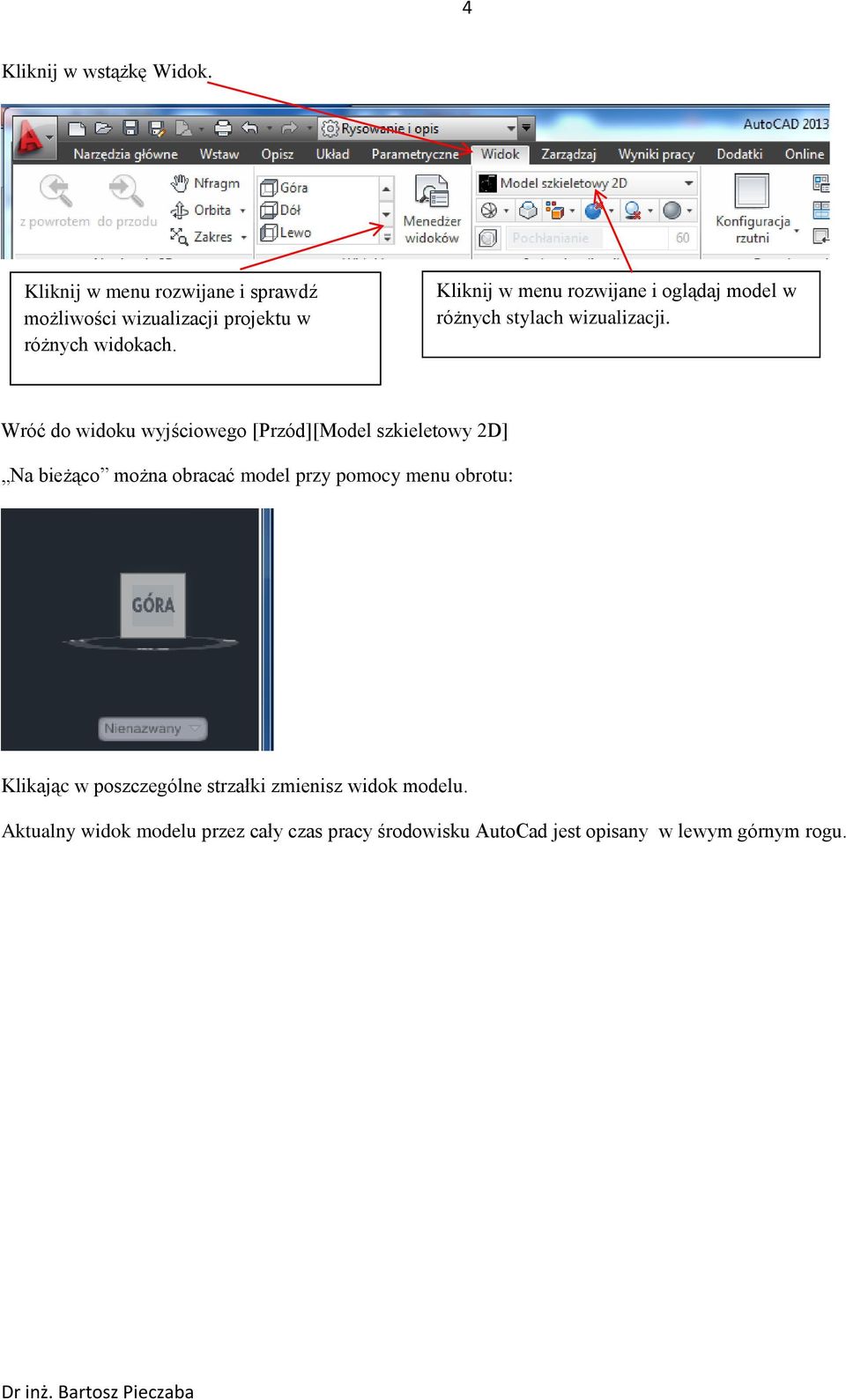

4 4 Kliknij w wstążkę Widok. Kliknij w menu rozwijane i sprawdź możliwości wizualizacji projektu w różnych widokach. Kliknij w menu rozwijane i oglądaj model w różnych stylach wizualizacji. Wróć do widoku wyjściowego [Przód][Model szkieletowy 2D] Na bieżąco można obracać model przy pomocy menu obrotu: Klikając w poszczególne strzałki zmienisz widok modelu. Aktualny widok modelu przez cały czas pracy środowisku AutoCad jest opisany w lewym górnym rogu.

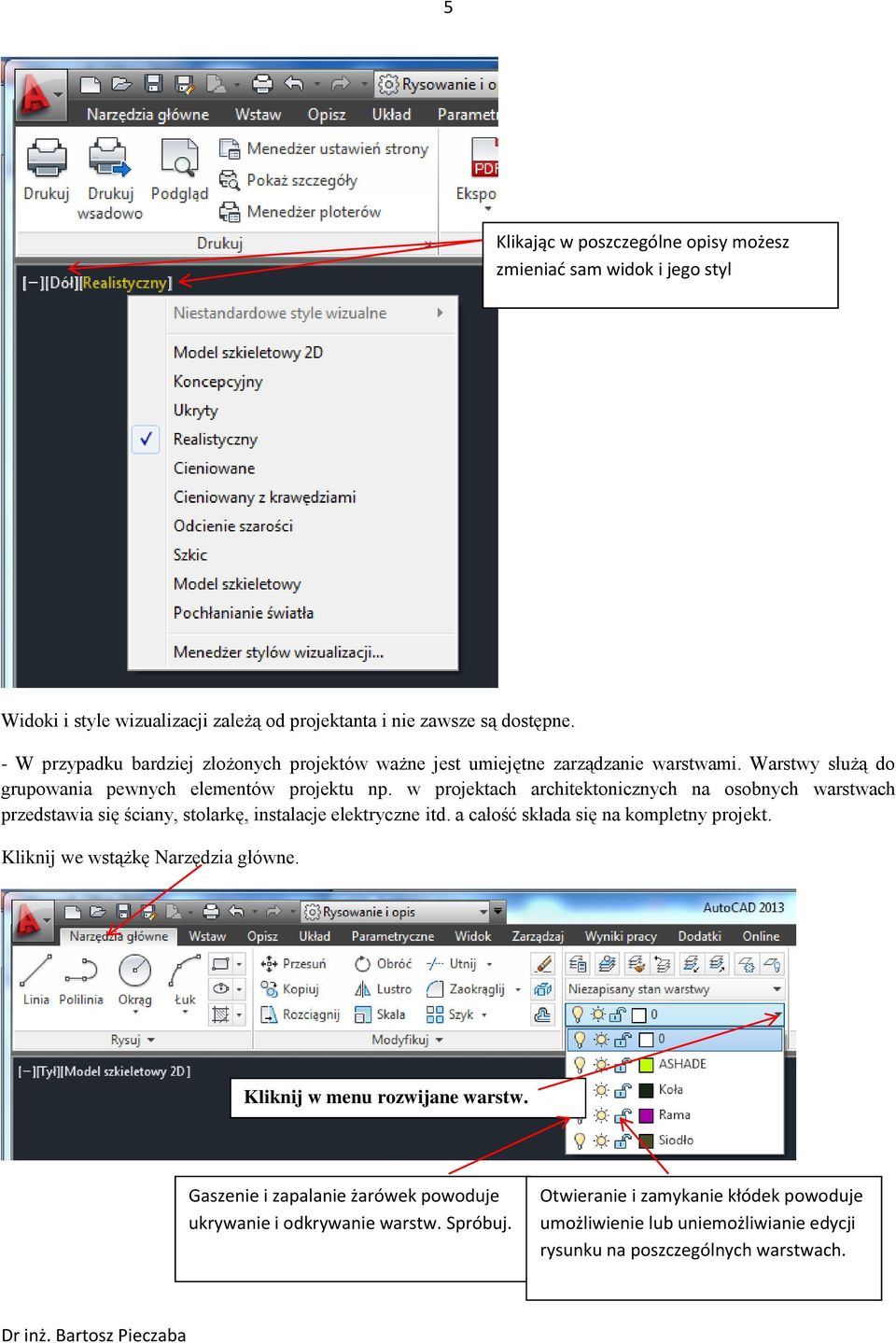

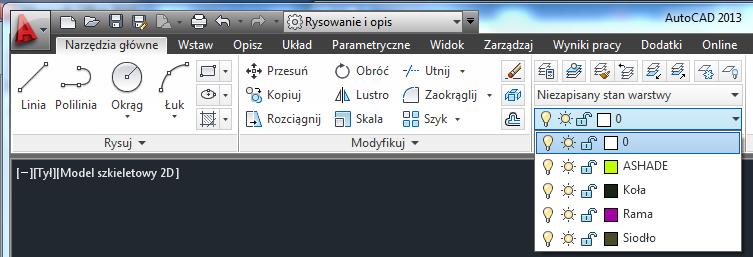

5 5 Klikając w poszczególne opisy możesz zmieniać sam widok i jego styl Widoki i style wizualizacji zależą od projektanta i nie zawsze są dostępne. - W przypadku bardziej złożonych projektów ważne jest umiejętne zarządzanie warstwami. Warstwy służą do grupowania pewnych elementów projektu np. w projektach architektonicznych na osobnych warstwach przedstawia się ściany, stolarkę, instalacje elektryczne itd. a całość składa się na kompletny projekt. Kliknij we wstążkę Narzędzia główne. Kliknij w menu rozwijane warstw. Gaszenie i zapalanie żarówek powoduje ukrywanie i odkrywanie warstw. Spróbuj. Otwieranie i zamykanie kłódek powoduje umożliwienie lub uniemożliwianie edycji rysunku na poszczególnych warstwach.

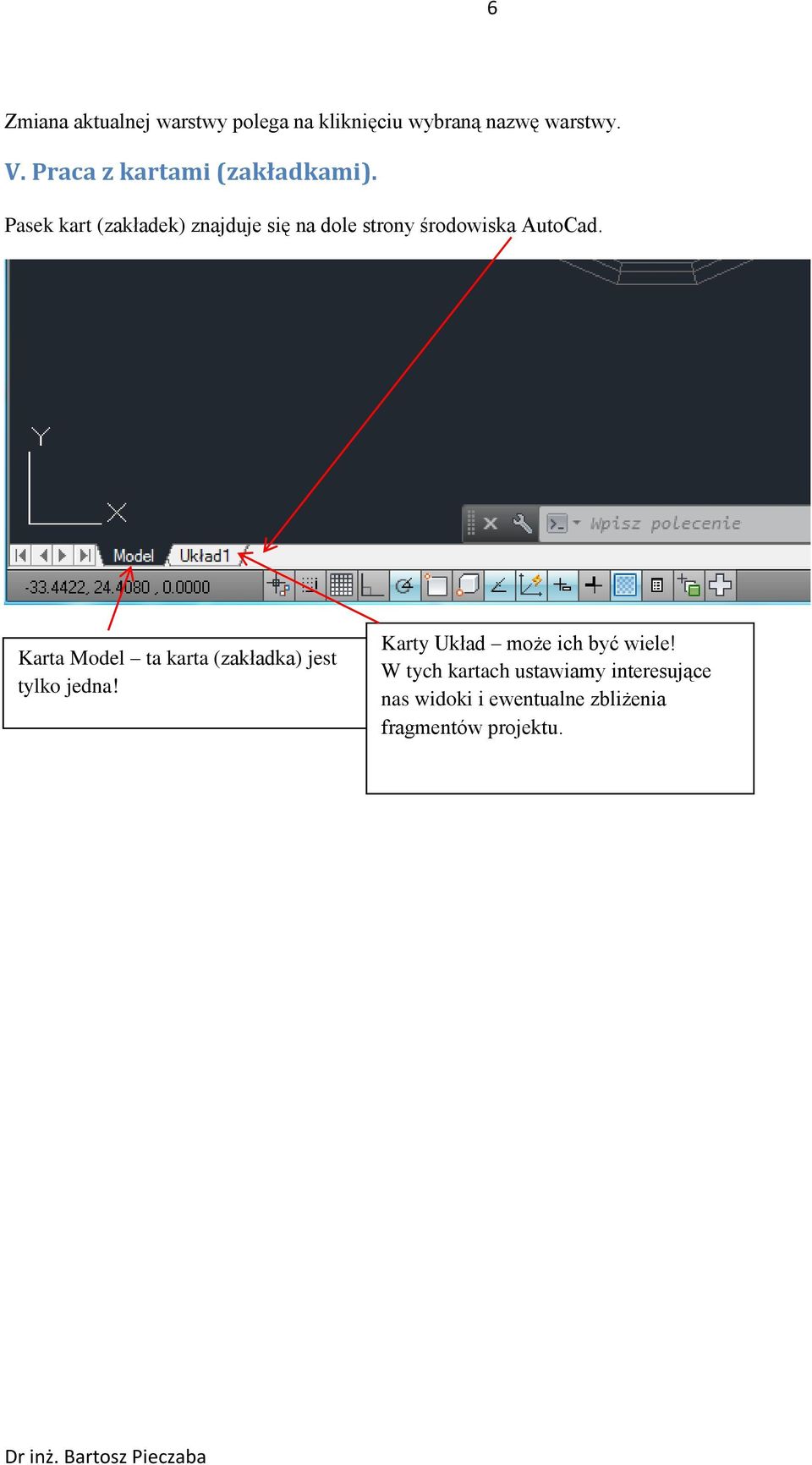

6 6 Zmiana aktualnej warstwy polega na kliknięciu wybraną nazwę warstwy. V. Praca z kartami (zakładkami). Pasek kart (zakładek) znajduje się na dole strony środowiska AutoCad. Karta Model ta karta (zakładka) jest tylko jedna! Karty Układ może ich być wiele! W tych kartach ustawiamy interesujące nas widoki i ewentualne zbliżenia fragmentów projektu.

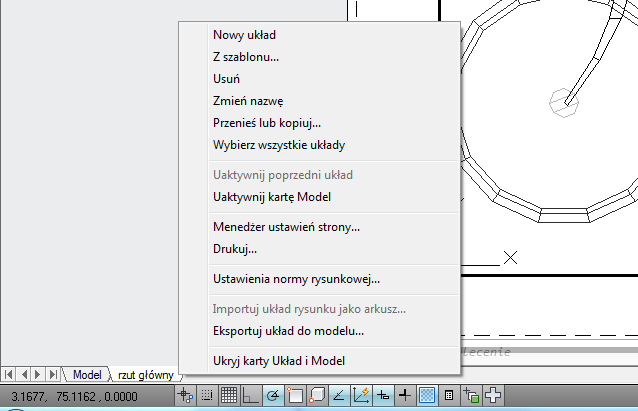

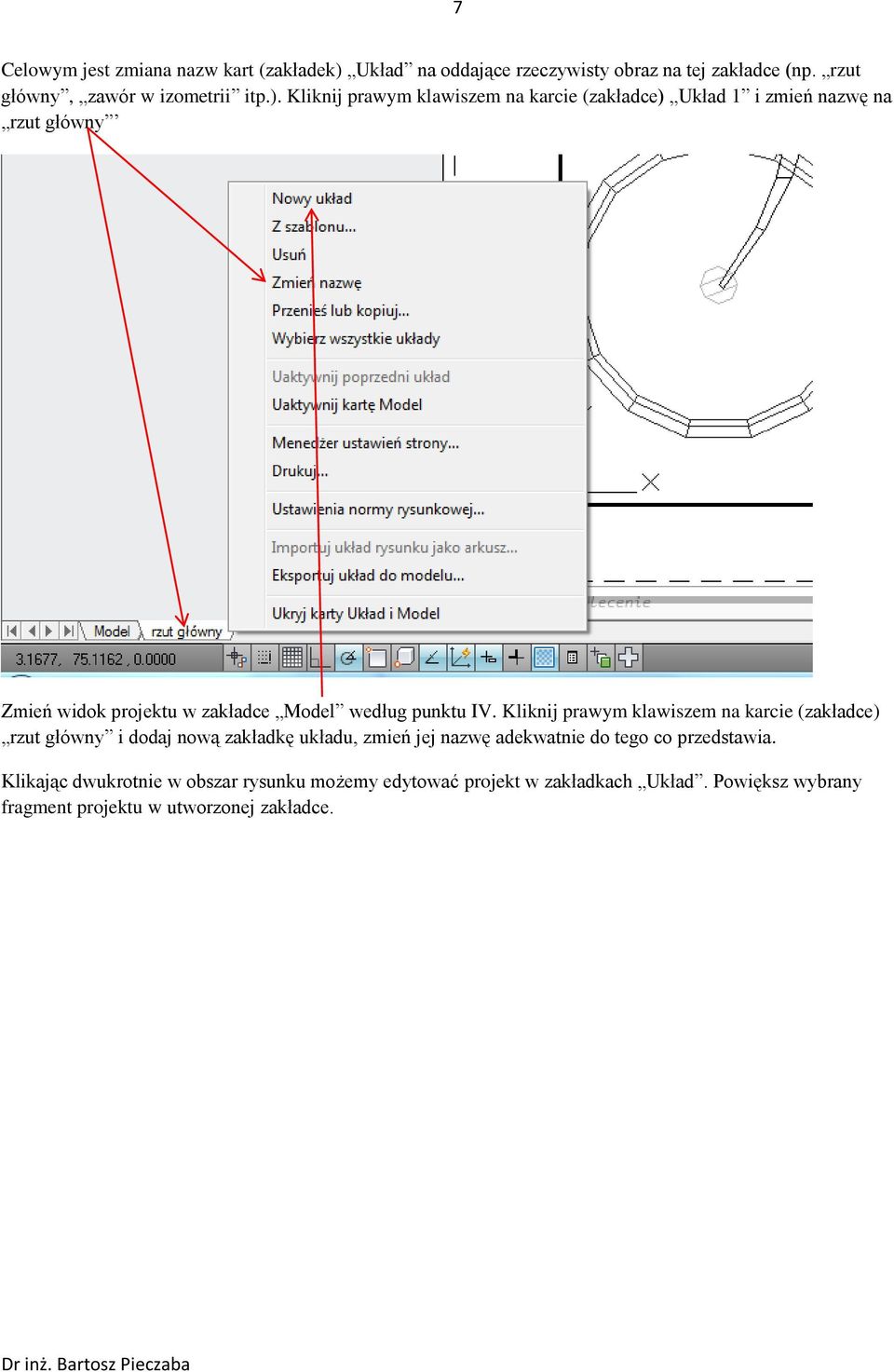

7 7 Celowym jest zmiana nazw kart (zakładek) Układ na oddające rzeczywisty obraz na tej zakładce (np. rzut główny, zawór w izometrii itp.). Kliknij prawym klawiszem na karcie (zakładce) Układ 1 i zmień nazwę na rzut główny Zmień widok projektu w zakładce Model według punktu IV. Kliknij prawym klawiszem na karcie (zakładce) rzut główny i dodaj nową zakładkę układu, zmień jej nazwę adekwatnie do tego co przedstawia. Klikając dwukrotnie w obszar rysunku możemy edytować projekt w zakładkach Układ. Powiększ wybrany fragment projektu w utworzonej zakładce.

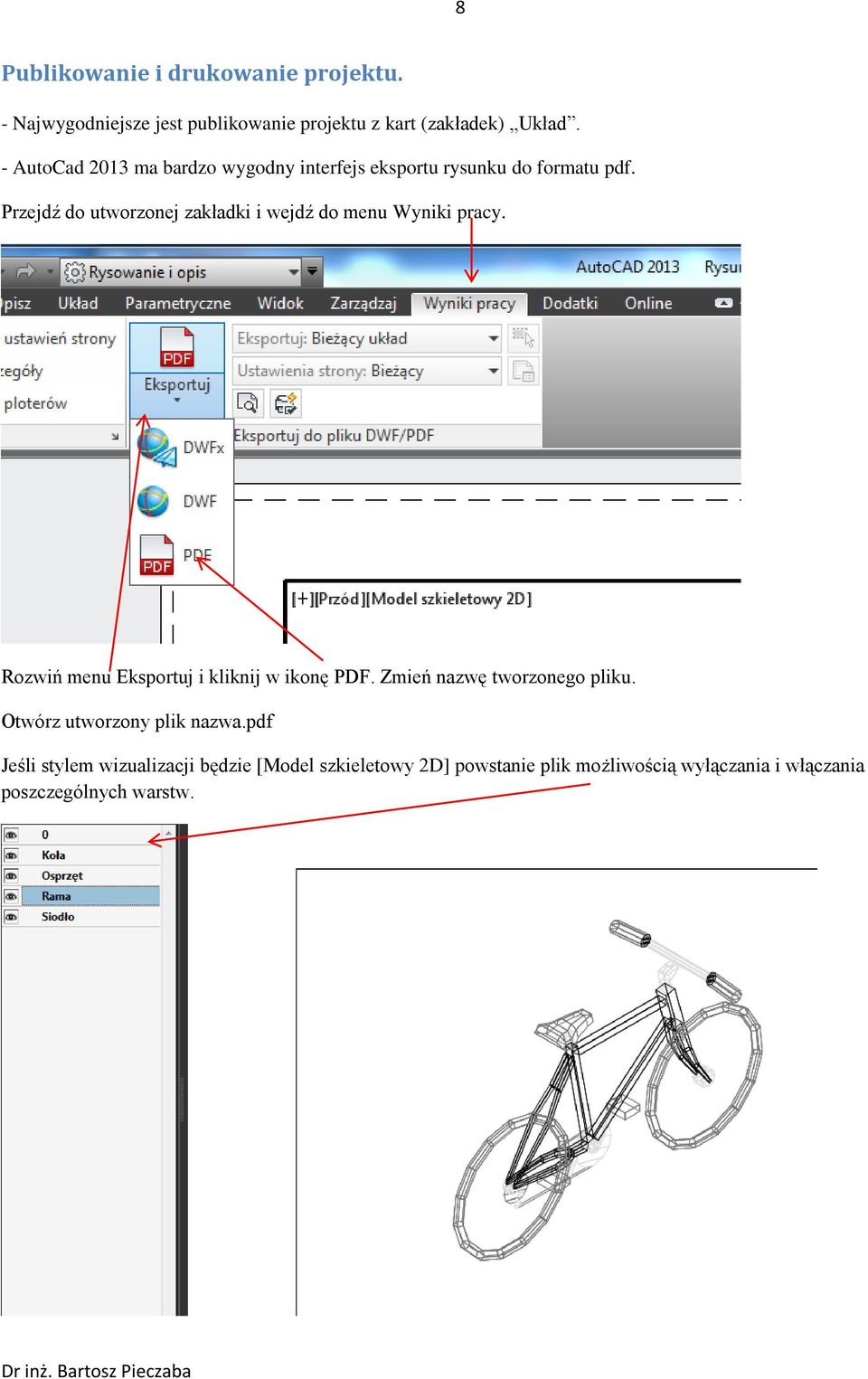

8 8 Publikowanie i drukowanie projektu. - Najwygodniejsze jest publikowanie projektu z kart (zakładek) Układ. - AutoCad 2013 ma bardzo wygodny interfejs eksportu rysunku do formatu pdf. Przejdź do utworzonej zakładki i wejdź do menu Wyniki pracy. Rozwiń menu Eksportuj i kliknij w ikonę PDF. Zmień nazwę tworzonego pliku. Otwórz utworzony plik nazwa.pdf Jeśli stylem wizualizacji będzie [Model szkieletowy 2D] powstanie plik możliwością wyłączania i włączania poszczególnych warstw.

9 9 Ćwiczenia. 1. Wykonaj następujące zakładki Układ modelu i je odpowiednio nazwij: a). widok z przodu [model szkieletowy 2D]; b) widok z góry [model szkieletowy 2D]; c) rzut aksonometryczny z wybranym stylem wizualizacji nie szkieletowym, np. realistycznym; 2. Wyeksportuj utworzone zakładki do PDF.
