1 PROJEKT BUDOWLANO WYKONAWCZY REMONTU BUDYNKU SĄDU REJONOWEGO W PRUSZKOWIE STREFA WEJŚCIA TYLNEGO OBIEKT INWESTOR SĄD REJONOWY W PRUSZKOWIE ul. Kraszewskiego 22 SĄD REJONOWY W PRUSZKOWIE ul. Kraszewskiego 22 GŁÓWNY PROJEKTANT JEDNOSTKA PROJEKTOWA T.K.M. DARIUSZ KAROLAK Warszawa, ul. Piękna 31/37 lok.6, biuro@tkm-karolak.pl Tel./fax.: , AUTORSKA PRACOWNIA PROJEKTOWA PRO FORMA GRZEGORZ RYCERZ Brwinów, ul. Słoneczna 20A, tel: branża imię i nazwisko nr upr. data podpis ARCHITEKTURA PROJEKTANT mgr inż. GRZEGORZ RYCERZ MA/025/ Warszawa, lipiec

Piękna 31/37 lok.6, biuro@tkm-karolak.pl Tel./fax.

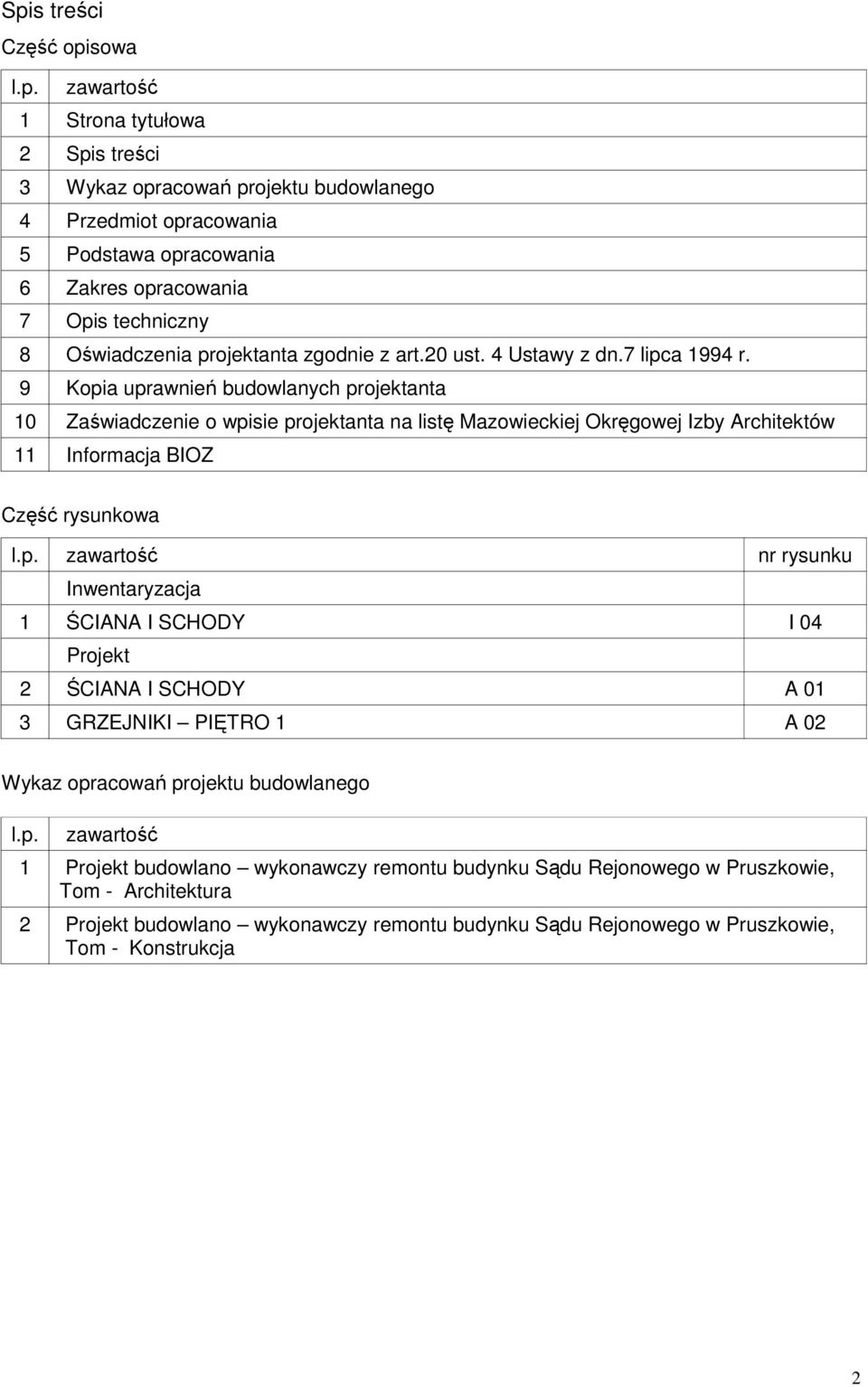

2 Spis treści Część opisowa l.p. zawartość 1 Strona tytułowa 2 Spis treści 3 Wykaz opracowań projektu budowlanego 4 Przedmiot opracowania 5 Podstawa opracowania 6 Zakres opracowania 7 Opis techniczny 8 Oświadczenia projektanta zgodnie z art.20 ust. 4 Ustawy z dn.7 lipca 1994 r. 9 Kopia uprawnień budowlanych projektanta 10 Zaświadczenie o wpisie projektanta na listę Mazowieckiej Okręgowej Izby Architektów 11 Informacja BIOZ Część rysunkowa l.p. zawartość nr rysunku Inwentaryzacja 1 ŚCIANA I SCHODY I 04 Projekt 2 ŚCIANA I SCHODY A 01 3 GRZEJNIKI PIĘTRO 1 A 02 Wykaz opracowań projektu budowlanego l.p. zawartość 1 Projekt budowlano wykonawczy remontu budynku Sądu Rejonowego w Pruszkowie, Tom - Architektura 2 Projekt budowlano wykonawczy remontu budynku Sądu Rejonowego w Pruszkowie, Tom - Konstrukcja 2

9 Kopia uprawnień budowlanych projektanta 10 Zaświadczenie o wpisie projektanta na listę Mazowieckiej Okręgowej Izby Architektów 11 Informacja BIOZ Część rysunkowa l.p. zawartość nr rysunku Inwentaryzacja 1 ŚCIANA I SCHODY I 04 Projekt 2 ŚCIANA I SCHODY A 01 3 GRZEJNIKI PIĘTRO 1 A 02 Wykaz opracowań projektu budowlanego l.

3 1. Przedmiot opracowania Przedmiotem opracowania jest remont strefy wejścia tylnego w budynku Sądu Rejonowego w Pruszkowie przy ul. Kraszewskiego Podstawa opracowania Podstawą opracowania jest zlecenie Inwestora, oględziny dokonane przez projektantów i inwentaryzacja budynku Sądu Rejonowego w Pruszkowie. 3. Zakres opracowania Zakres opracowania dotyczy: 1. schodów zewnętrznych ze spocznikiem i balustradami 2. ściany zewnętrznej korytarza na parterze 3. ściany zewnętrznej korytarza na piętrze 4. grzejników na piętrze 1 OPIS TECHNICZNY Stan istniejący Schody i spocznik wykończone szlichtą w złym stanie technicznym. Balustrady schodów wys 80 cm, murowane bez płyty nakrywającej z widocznymi rysami i ubytkami. Na parterze ściana z luksferów z parą drzwi o konstrukcji stalowej i wypełnieniu prętami stalowymi i szkłem. Na piętrze ściana z luksferów z parą okien o konstrukcji plastikowej. Na piętrze w rejonie ściany z luksferów są dwa grzejniki 120/ Schody zewnętrzne ze spocznikiem i balustradami Prace do wykonania: Odkucie fragmentów szlichty w miejscach, gdzie będzie to konieczne ze względu na grubość nowego wykończenia. Uzupełnienie ubytków w istniejącej szlichcie. Uzupełnienie ubytków i naprawa istniejącej, murowanej balustrady. Wyrobienie spadków na spoczniku i wykończenie gresem spocznika, schodów i cokolików. Wykonanie otworu odprowadzającego wodę ze spocznika i obróbki. Otynkowanie balustrady i montaż pochwytu. Wykończenie wierzchu balustrady. Uzupełnienie fragmentu posadzki na terenie przy schodach. - wykończenie nastopnic - płytki gresowe szare o kolorze i strukturze podobnej do granitu strzegomskiego; klasa antypoślizgowości - R9. Zaprawa klejąca elastyczna i 3

Zakres opracowania Zakres opracowania dotyczy: 1. schodów zewnętrznych ze spocznikiem i balustradami 2. ściany zewnętrznej korytarza na parterze 3. ściany zewnętrznej korytarza na piętrze 4.

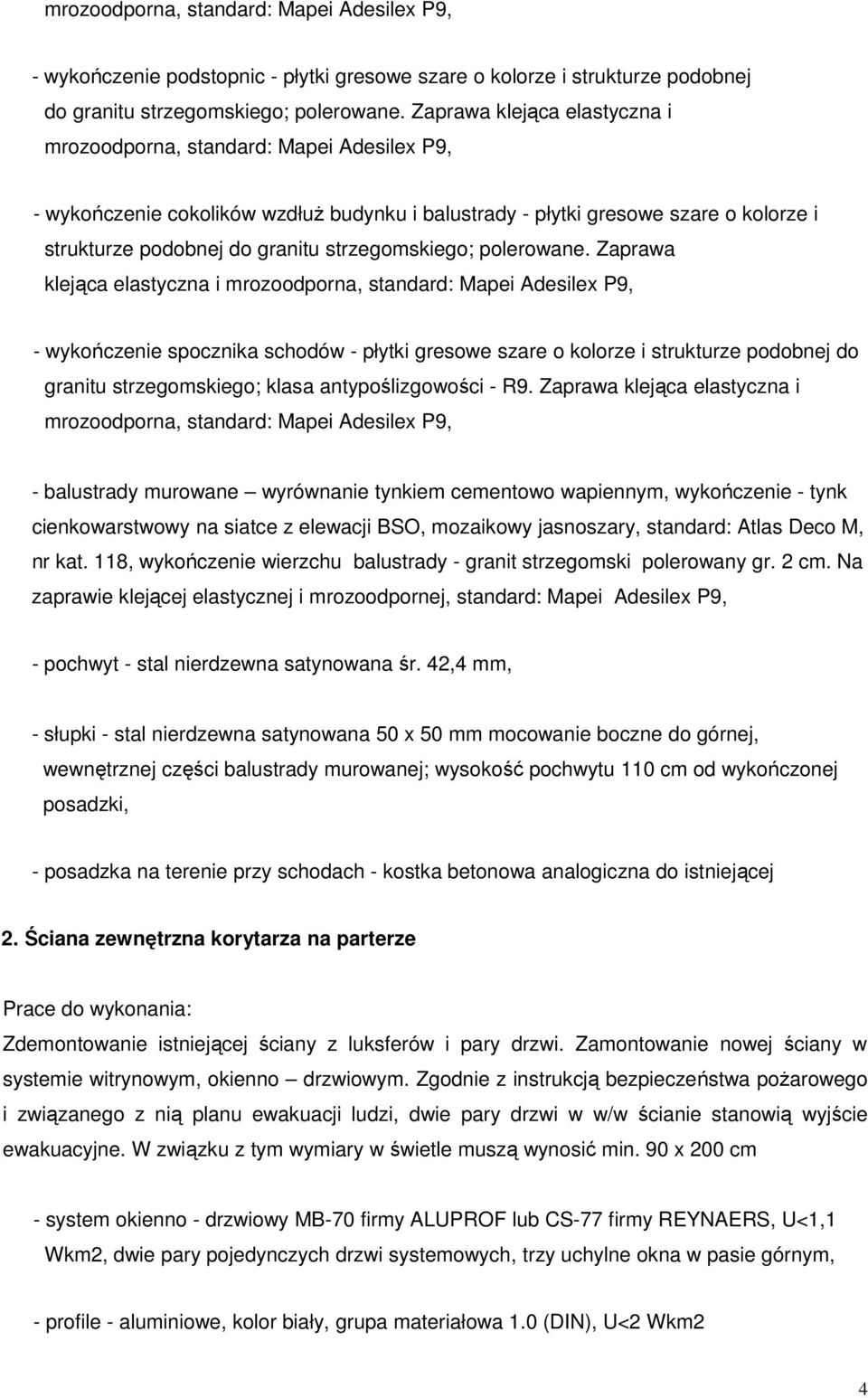

4 mrozoodporna, standard: Mapei Adesilex P9, - wykończenie podstopnic - płytki gresowe szare o kolorze i strukturze podobnej do granitu strzegomskiego; polerowane. Zaprawa klejąca elastyczna i mrozoodporna, standard: Mapei Adesilex P9, - wykończenie cokolików wzdłuż budynku i balustrady - płytki gresowe szare o kolorze i strukturze podobnej do granitu strzegomskiego; polerowane. Zaprawa klejąca elastyczna i mrozoodporna, standard: Mapei Adesilex P9, - wykończenie spocznika schodów - płytki gresowe szare o kolorze i strukturze podobnej do granitu strzegomskiego; klasa antypoślizgowości - R9. Zaprawa klejąca elastyczna i mrozoodporna, standard: Mapei Adesilex P9, - balustrady murowane wyrównanie tynkiem cementowo wapiennym, wykończenie - tynk cienkowarstwowy na siatce z elewacji BSO, mozaikowy jasnoszary, standard: Atlas Deco M, nr kat. 118, wykończenie wierzchu balustrady - granit strzegomski polerowany gr. 2 cm. Na zaprawie klejącej elastycznej i mrozoodpornej, standard: Mapei Adesilex P9, - pochwyt - stal nierdzewna satynowana śr. 42,4 mm, - słupki - stal nierdzewna satynowana 50 x 50 mm mocowanie boczne do górnej, wewnętrznej części balustrady murowanej; wysokość pochwytu 110 cm od wykończonej posadzki, - posadzka na terenie przy schodach - kostka betonowa analogiczna do istniejącej 2. Ściana zewnętrzna korytarza na parterze Prace do wykonania: Zdemontowanie istniejącej ściany z luksferów i pary drzwi. Zamontowanie nowej ściany w systemie witrynowym, okienno drzwiowym. Zgodnie z instrukcją bezpieczeństwa pożarowego i związanego z nią planu ewakuacji ludzi, dwie pary drzwi w w/w ścianie stanowią wyjście ewakuacyjne. W związku z tym wymiary w świetle muszą wynosić min. 90 x 200 cm - system okienno - drzwiowy MB-70 firmy ALUPROF lub CS-77 firmy REYNAERS, U<1,1 Wkm2, dwie pary pojedynczych drzwi systemowych, trzy uchylne okna w pasie górnym, - profile - aluminiowe, kolor biały, grupa materiałowa 1.0 (DIN), U<2 Wkm2 4

5 - szklenie jednokomorowe, od zewnątrz szkło bezpieczne VSG, od wewnątrz szkło antywłamaniowe P4, VSG 3. Ściana zewnętrzna korytarza na piętrze Prace do wykonania: Zdemontowanie istniejącej ściany z luksferów i pary okien. Zamontowanie nowej ściany w systemie witrynowym, okienno - drzwiowym - system okienno - drzwiowy MB-70 firmy ALUPROF lub CS-77 firmy REYNAERS, U<1,1 Wkm2, trzy uchylne okna w pasie górnym, - profile - aluminiowe szer. 7 cm, kolor biały, grupa materiałowa 1.0 (DIN), U<2 Wkm2, - szklenie jednokomorowe, od zewnątrz szkło bezpieczne VSG, od wewnątrz szkło antywłamaniowe P4, VSG 4. grzejniki na piętrze 1 Prace do wykonania: Zdemontowanie dwóch istniejących grzejników 1200/900. Montaż jednego grzejnika o wymiarach 90 x 200. Nad grzejnikiem zamontowanie parapetu i pionowej ścianki z g-k od posadzki do parapety, osłaniającej grzejnik od strony korytarza. - grzejnik standard firmy Purmo: C22 900/2000 o mocy 4776W, malowany proszkowo w kolorze ścian. inż. arch. Grzegorz Rycerz upr. nr MA / 025 /04 5

6 Brwinów, 22 lipiec 2012 OŚWIADCZENIE PROJEKTANTA Ja niżej podpisany, mgr inż. arch. Grzegorz Rycerz, posiadający uprawnienia budowlane nr MA/025/04 oświadczam, że jestem członkiem Mazowieckiej Okręgowej Izby Architektów o nr ewidencyjnym MA Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r Prawo Budowlane oświadczam że Projekt budowlano wykonawczy remontu budynku Sądu Rejonowego w Pruszkowie strefa wejścia tylnego przy ul. Kraszewskiego 22 sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. mgr inż. arch. Grzegorz Rycerz upr. nr MA / 025 /04 6

7 7

8 8

9 Projekt Budowlano - Wykonawczy REMONTU BUDYNKU SĄDU REJONOWEGO STREFA WEJŚCIA TYLNEGO w Pruszkowie, ul. Kraszewskiego 22 Informacja bezpieczeństwa i ochrony zdrowia (BIOZ) INWESTOR: Sąd Rejonowy w Pruszkowie Pruszków, ul. Kraszewskiego 22 PROJEKT: T.K.M. Dariusz Karolak Warszawa, ul. Piękna 31/37 lok. 6 Warszawa, lipiec 2012r. 9

Kraszewskiego 22 Informacja bezpieczeństwa i ochrony zdrowia (BIOZ) INWESTOR: Sąd

10 1. Zakres robót Zaprojektowano rozbiórkę istniejących ścianek z luksferów w poziomie parteru i I piętra, oraz wykończenia nawierzchni schodów zewnętrznych. Zaprojektowano wykonanie nowych ścianek szklanych w poziomie parteru i I piętra, naprawę konstrukcji schodów zewnętrznych oraz nowej nawierzchni schodów i podestu, wraz z balustradami. Remont prowadzony będzie jednoetapowo. 2. Elementy zagospodarowania działki stwarzające zagrożenie dla bezpieczeństwa i zdrowia ludzi zdrowia ludzi. Na terenie objętym opracowaniem nie znajdują się żadne elementy mogące stworzyć zagrożenia dla bezpieczeństwa i 3. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych roboty budowlane - stwarzające możliwość upadku pracownika z wysokości, uderzenia, przygniecenia pracowników przez przedmioty spadające z góry. roboty spawalnicze stwarzające możliwość oparzenia pracownika płomieniem, naświetlenie oczu pracownika, urazu ciała pracownika, porażenia prądem elektrycznym ( przy spawaniu elektrycznym). 4. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych kwalifikacje. Kierownik Budowy zapewni na miejscu budowy instruktaż pracowników przez osobę posiadającą odpowiednie 5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Teren budowy należy ogrodzić i odpowiednio oznakować, zabezpieczając przed dostępem osób postronnych. Na czas prowadzonych prac remontowych wejście powinno zostać wyłączone z użytkowania. Kierownik Budowy przed przystąpieniem do prac zapewni poinstruowanie pracowników o ewentualnych zagrożeniach i określi zasady postępowania w przypadku ich wystąpienia. Na terenie budowy nie przewiduje się przechowywania i przemieszczania materiałów i substancji niebezpiecznych. Pełna dokumentacja budowy oraz wszystkie niezbędne do jej prowadzenia dokumenty będą dostępne u Kierownika Budowy. Kierownik Budowy, wprowadzając niezbędne zmiany wynikające z postępu robót budowlanych, a dotyczące bezpieczeństwa i ochrony zdrowia w opisie planu BiOZ, dokonuje adnotacji o przyczynach wprowadzenia zmian. Działka, na której będą prowadzone roboty budowlane, usytuowana jest w bezpośrednim sąsiedztwie dróg pożarowych. OPRACOWANIE: mgr inż. Dariusz Karolak upr.: MAZ/0143/POOK/04 10

Remont prowadzony będzie jednoetapowo. 2. Elementy zagospodarowania działki stwarzające zagrożenie dla bezpieczeństwa i zdrowia ludzi zdrowia ludzi.
