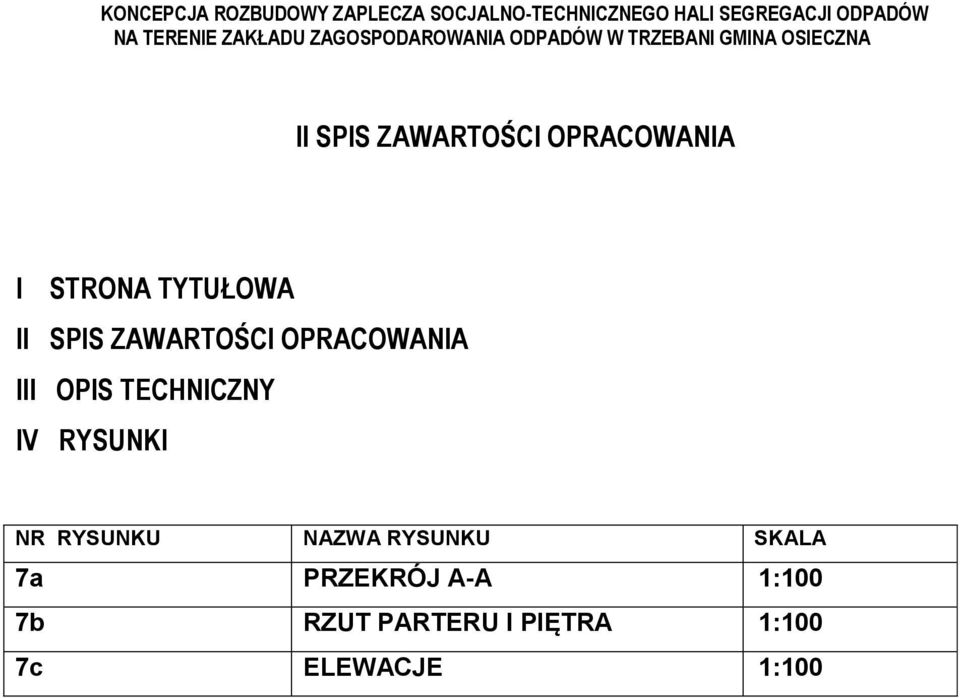

2 II SPIS ZAWARTOŚCI OPRACOWANIA I STRONA TYTUŁOWA II SPIS ZAWARTOŚCI OPRACOWANIA III OPIS TECHNICZNY IV RYSUNKI NR RYSUNKU NAZWA RYSUNKU SKALA 7a PRZEKRÓJ A-A 1:100 7b RZUT PARTERU I PIĘTRA 1:100 7c ELEWACJE 1:100

3 III OPIS TECHNICZNY 1 DANE OGÓLNE 1.1 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest koncepcja w branży architektonicznej rozbudowy zaplecza socjalnotechnicznego hali segregacji odpadów na terenie Zakładu Zagospodarowania Odpadów w Trzebani gmina Osieczna. 1.2 PODSTAWA OPRACOWANIA Umowa z Inwestorem Plan zagospodarowania przestrzennego Miasta i Gminy Osieczna (Uchwała Rady Miejskiej Osieczna nr XXXIV/213/2002 z dnia r.) Projekt wykonawczy Budowa zakładu Zagospodarowania Odpadów w Trzebani Gm. Osieczna wykonany we wrześniu 2009 roku przez Ekosystem Pracownie Badawczo-projektowe sp. z o.o. z siedzibą w Zielonej Górze Projekt zabezpieczeń przeciwpożarowych wykonany w lutym 2009 roku przez Ekosystem Pracownie Badawczo-projektowe sp. z o.o. z siedzibą w Zielonej Górze Planowana struktura zatrudnienia w ZZO Trzebania pracownicy fizyczni przekazana przez Inwestora Aktualnie obowiązujące normy i przepisy budowlane 1.3 ZESTAWIENIE POWIERZCHNI Nr pom. Nazwa pomieszczenia Rodzaj posadzki Powierzchnia (m2) parter 1/1 komunikacja płytki ceramiczne /2 szatnia damska odzieży czystej płytki ceramiczne /3 pomieszczenie porządkowe płytki ceramiczne /4 suszarnia odzieży płytki ceramiczne /5 umywalnia damska płytki ceramiczne /6 szatnia damska odzieży brudnej płytki ceramiczne /7 jadalnia pracowników płytki ceramiczne /8 wc męskie płytki ceramiczne /9 szatnia męska odzieży czystej płytki ceramiczne /10 umywalnia męska płytki ceramiczne /11 szatnia męska odzieży brudnej płytki ceramiczne /12 pomieszczenie porządkowe płytki ceramiczne /13 komunikacja płytki ceramiczne /14 wc damskie płytki ceramiczne /15 szatnia damska odzieży czystej płytki ceramiczne /16 umywalnia damska płytki ceramiczne /17 szatnia damska odzieży brudnej płytki ceramiczne /18 magazynek podręczny płytki ceramiczne /19 rozdzielnia nn wykładzina izolacyjna 11.05

4 Razem piętro 2/1 komunikacja płytki ceramiczne /2 szatnia męska odzieży brudnej płytki ceramiczne /3 umywalnia męska płytki ceramiczne /4 szatnia męska odzieży czystej płytki ceramiczne Razem Łącznie CHARAKTERYSTYCZNE DANE LICZBOWE Powierzchnia zabudowy m2 Powierzchnia netto pomieszczeń w części istniejącej i dobudowanej m2 Powierzchnia netto pomieszczeń w części dobudowanej m2 Powierzchnia netto pomieszczeń w części istniejącej m2 Kubatura brutto części dobudowanej m3 Wysokość nad poziomem terenu 7.65m Uwaga: Powierzchnie pomieszczeń podano według obrysu zewnętrznego ścian w stanie surowym, 1.5 STRUKTURA ZATRUDNIENIA Struktura zatrudnienia stan istniejący Łączna ilość pracowników fizycznych: 55 osób, w tym: I zmiana: 31 osób 8 kobiet oraz 23 mężczyzn II zmiana: 25 osób 6 kobiet oraz 18 mężczyzn Struktura zatrudnienia uwzględniająca planowaną modernizacje zakładu oraz wprowadzenie III zmiany Łączna ilość pracowników fizycznych: 101 osób, w tym: I zmiana: 41 osób - 12 kobiet oraz 29 mężczyzn II zmiana: 35 osób - 9 kobiet oraz 26 mężczyzn III zmiana: 25 osób 8 kobiet oraz 17 mężczyzn Rezerwa 8 pracowników (2 kobiety i 6 mężczyzn) 2 SYTUACJA 2.1 STAN ISTNIEJĄCY Obecnie na terenie Zakładu Zagospodarowania Odpadów w Trzebani w istniejącej hali sortowni odpadów znajduje się zaplecze socjalno-techniczne dla pracowników fizycznych. Jest to obiekt parterowy, usytuowany w południowej części hali., zawierający szatnie przepustowe dla kobiet oraz mężczyzn, jadalnię pracowników, WC kobiet, WC mężczyzn, pomieszczenie porządkowe, magazynek podręczny oraz pomieszczenie rozdzielni nn.

5 2.2 PROJEKT W związku z planowaną modernizacją zakładu i związanym z tym zwiększeniem liczby pracowników zaistniała konieczność rozbudowy pomieszczeń socjalnych. Projekt obejmuje przebudowę części pomieszczeń istniejącego zaplecza usytuowanego w hali sortowni odpadów wraz z dobudową dwukondygnacyjnego budynku do istniejącej hali od strony południowowschodniej. 3 FORMA I FUNKCJA OBIEKTU Projekt zakłada funkcjonowanie szatni przepustowych dla kobiet i mężczyzn w istniejącej części socjalno-technicznej. Obejmuje przebudowę tej części w rejonie istniejącej jadalni pracowników i pomieszczeń WC oraz dobudowę dwukondygnacyjnego budynku socjalnego. W obrębie projektowanej dobudowy na poziomie parteru zaprojektowano dostępne z wewnętrznego korytarza: jadalnię pracowników, szatnię przepustową dla kobiet, pomieszczenie porządkowe i suszarnię odzieży. Schody wewnętrzne usytuowane w południowym narożniku budynku prowadzą na piętro. Na poziomie piętra zaplanowano szatnię przepustową dla mężczyzn. Wejście do części dobudowanej od południowego wschodu. 4 ROZWIĄZANIA KONSTRUKCYJNO-MATERIAŁOWE FUNDAMENTY Fundamenty ławy fundamentowe żelbetowe wylewane na budowie. Ściany fundamentowe żelbetowe wylewane na budowie lub z bloczków betonowych na zaprawie cementowej. Posadowienie fundamentów poniżej poziomu przemarzania ŚCIANY Ściany nośne z bloczków silikatowych typu SILKA o grubości konstrukcyjnej 24cm murowanych na cienkiej zaprawie klejowej. Ściany zewnętrzne ocieplone wełną mineralną twardą o grubości 12-15cm. Ścianki działowe z bloczków silikatowych typu SILKA o grubości 12 i 8cm. STROPY Strop międzykondygnacyjny żelbetowy wylewany lub z płyt prefabrykowanych typu Filigran. STROPODACH Stropodach płaski niewentylowany - płyta żelbetowa wylewana lub prefabrykowana typu Filigran w spadku 5%. Ocieplenie z wełny mineralnej twardej o grubości 20cm. Odwodnienie dachu wewnętrzne wzdłuż okapów do wpustów dachowych i wewnętrznych rur spustowych lub zewnętrzne do rur spustowych. SCHODY WEWNĘTRZNE Schody wewnętrzne żelbetowe wylewane.

6 5 WYKOŃCZENIE WEWNĘTRZNE OBIEKTU We wszystkich pomieszczeniach zaprojektowano posadzki z płyt ceramicznych typu granitogres, Spocznik oraz stopnice schodów wewnętrznych wykończyć płytkami ceramicznymi.balustrady (poręcze) schodów wewnętrznych stalowe malowane proszkowo do wysokości 1.10m. Ściany projektowane otynkować tynkiem gipsowym o grubości 0.7cm. i malować farbami lateksowymi półmatowymi zmywalnymi w kolorach pastelowych. We wszystkich pomieszczeniach higieniczno-sanitarnych ściany obłożyć płytkami ceramicznymi do wysokości 2.20 m. W pomieszczeniu jadalni pracowników ścianę przy urządzeniach wykończyć płytkami ceramicznymi do wysokości min. 1.6m. Sufity podwieszane typu Thermatex z prasowanej wełny mineralnej na stelażu metalowym lub z płyt gipsowo-kartonowych na wysokości 2.55m nad poziomem posadzki. 6 WYKOŃCZENIE ZEWNĘTRZNE OBIEKTU Elewacje wykańczane z zastosowaniem tynku silikatowego cienkowarstwowego w kolorach podanych na rysunku elewacji. Cokoły oraz fragment elewacji wykończyć tynkiem mozaikowym (żywicznym). 7 STOLARKA OKIENNA I DRZWIOWA Okna PCV lub aluminiowa w kolorze ciemnoszarym. Drzwi zewnętrzne wejściowe do budynku dwuskrzydłowe aluminiowe w kolorze ciemnoszarym. W ścianie oddzielenia przeciwpożarowego ścianki z luksferów bezbarwnych o wymaganej klasie odporności ogniowej E30. Drzwi w ścianie oddzielenia przeciwpożarowego o wymaganej odporności ogniowej EI30. 8 INSTALACJE Obiekt będzie wyposażony w następujące instalacje: - instalacja wodociągowa - instalacja kanalizacji sanitarnej - instalacja kanalizacji deszczowej - instalacja centralnego ogrzewania - instalacja wentylacji mechanicznej - instalacja ciepła technologicznego - instalacja oświetlenia ogólnego pomieszczeń - instalacja oświetlenia ewakuacyjnego i awaryjnego - instalacja gniazd wtykowych ogólnego przeznaczenia - instalacja uziemiająca i połączeń wyrównawczych - instalacja zasilająca wentylację mechaniczną - ochrona przeciwporażeniowa i przeciwprzepięciowa 9 ZAGADNIENIA OCHRONY PRZECIWPOŻAROWEJ Koncepcja obejmuje dobudowę dwukondygnacyjnego budynku socjalnego do istniejącej jednokondygnacyjnej hali technologicznej segregacji odpadów. Hala ta wraz z halą fermentacji suchej i

7 komorą fermentacyjną stanowi oddzielną strefę pożarową. Oddzielną strefę pożarową stanowi także pomieszczenie rozdzielni nn usytuowane w hali technologicznej segregacji odpadów komunalnych. Obciążenie ogniowe dla hali technologicznej segregacji wraz z halą suchej fermentacji wynosi MJ/m2, klasa odporności pożarowej hali - E. Wyżej wymieniona klasa odporność pożarowej hali została przyjęta w związku z zastosowaniem wszystkich elementów budynku nierozprzestrzeniających ognia oraz wyposażeniem hali w klapy dymowe (stropodach) i kurtynę dymową. Projektowany dwukondygnacyjny budynek socjalny stanowi odrębną strefę pożarową o powierzchni nie przekraczającej dopuszczalnej powierzchni strefy pożarowej. Klasa odporności pożarowej budynku D. Obiekt zakwalifikowano do kategorii ZLIII zagrożenia ludzi. Od hali segregacji oraz od urządzeń technologicznych znajdujących się przed halą jest wydzielony ścianą oddzielenia przeciwpożarowego o wymaganej odporności ogniowej REI60 oraz stropodachem o wymaganej odporności REI30. Drzwi w ścianach oddzielenia przeciwpożarowego o wymaganej odporności ogniowej EI30, ścianki z luksferów o wymaganej odporności ogniowej E30. Opracowała mgr inż.arch. Beata Wąsik

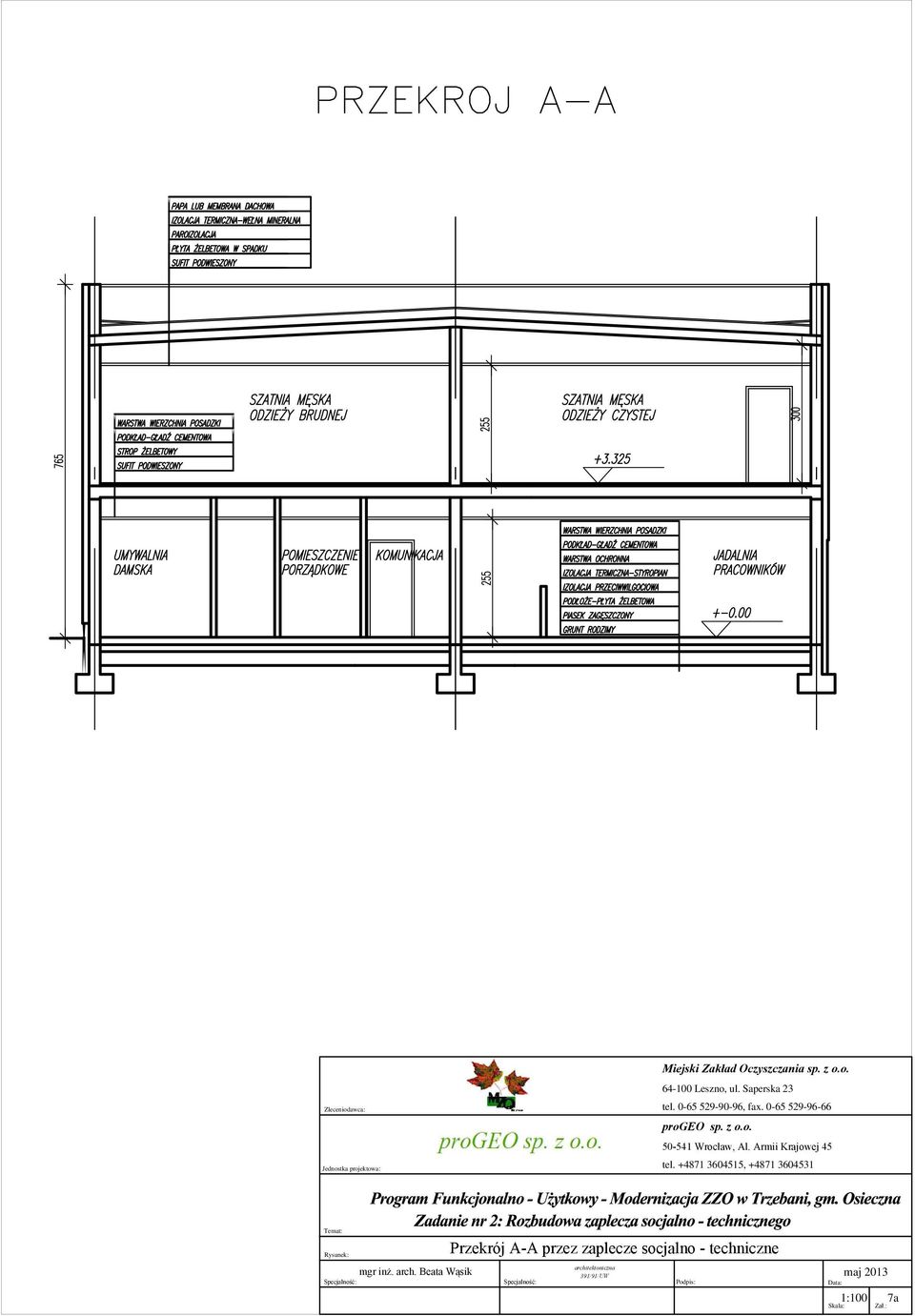

8 Zleceniodawca: Jednostka projektowa: Miejski Zakład Oczyszczania sp. z o.o Leszno, ul. Saperska 23 tel , fax progeo sp. z o.o Wrocław, Al. Armii Krajowej 45 tel , Temat: Rysunek: mgr inż. arch. Beata Wąsik Przekrój A-A przez zaplecze socjalno - techniczne architektoniczna 391/91/UW Podpis: Data: Skala: maj :100 7a Zał.:
