1 Instrukcja obsługi Wkładka bębenkowa mechatroniczna DIGIT CB+BX

2 Spis treści: 1. Parametry Lista elementów Schemat techniczny Odblokowywanie Ustawienie pochwytu zewnętrznego Pobieranie aplikacji 5 7. Działanie aplikacji Schemat instalacji Parametry: Rodzaj drzwi drzwi antywłamaniowe, drzwi wejściowe, drewniane drzwi, szklane drzwi Grubość drzwi mm Temperatura pracy -30 do 60 Ilość cykli Materiał uchwytu stop cynkowy Metoda otwierania hasło z klawiatury, Bluetooth Typ baterii 6x 1,5V AAA Wymiana baterii tak

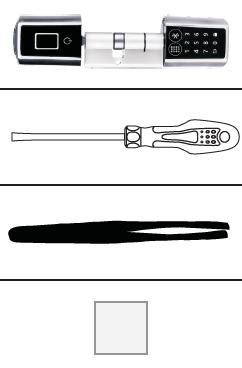

3 2. Lista elementów Nazwa Ilość Zdjęcie DIGIT CB+BX 1 Śrubokręt 1 Pęseta 1 Instrukcja obsługi 1 3. Schemat techniczny Zabierak

4 4. Odblokowywanie Uchwyt zewnętrzny Uchwyt wewnętrzny Otwieranie drzwi od wewnątrz Wyjdź i zamknij Odblokowanie hasłem Odblokowanie aplikacją Naciśnij aby aktywować klawiaturę, następnie wprowadź hasło i naciśnij, aby odblokować. Włącz aplikację, połącz Bluetooth z wkładką, kliknij aby odblokować. Włącz aplikację, połącz Odblokowanie Bluetooth z wkładką, aplikacją kliknij aby odblokować. Obróć uchwyt, aby otworzyć drzwi Zamknij i zablokuj drzwi, gdy wychodzisz przekręcając uchwyt 1-2 razy. Przekręć uchwyt w celu otwarcia drzwi, zaraz po usłyszeniu sygnału. 5. Ustawienia pochwytu zewnętrznego Omówienie hasła: Można ustawić 10 zestawów haseł, pierwszy zestaw to hasło administratora, reszta są to hasła użytkowników o długości 6 ~ 12 cyfr. Kiedy otwierasz drzwi, możesz wprowadzić maskujący kod z przodu i z tyłu hasła, całkowita długość hasła to 30 cyfr. Oryginalne fabryczne hasło to "123456". 1) Krok pierwszy: modyfikacja hasła fabrycznego (taka sama jak w przypadku modyfikacja hasła administratora): Naciśnij na klawiaturze Naciśnij klawisz potwierdzenia , kontrolka klawiatury zacznie migać cztery razy Wprowadź nowe hasło + nowe hasło + ; nowe hasło zostało wprowadzone. Należy zapamiętać hasło administratora; w przypadku utraty hasła należy wrócić do ustawień fabrycznych.

5 2) Krok drugi: wejdź do menu ustawień: Naciśnij lub aby aktywować klawiaturę. Wprowadź " + hasło administratora + " aby wejść w menu ustawień, wybierz funkcję za pomocą przycisków (1-6) i rozpocznij konfigurację. Przycisk Funkcja Działania Uwagi 1 Rejestracja hasła użytkownika Wprowadź nowe hasło + + powtórz nowe hasło + Maksymalnie można wprowadzić 9 użytkowników 2 Usunięcie hasła użytkownika Wprowadź hasło użytkownika + Czyści podane hasło i przywraca tryb dźwiękowy. 3 Wyczyść system Naciśnij, aby potwierdzić przywrócenie oryginalnych ustawień Zamień stare hasło administratora 4 Modyfikacja hasła administratora Wprowadź nowe hasło + + powtórz nowe hasło + 5 Ustawianie czasu odblokowania 6 Komunikacja Bluetooth Wprowadź 0-9 Domyślne otwacie Bluetooth, wejdź pierwszy raz, aby zamknąć Bluetooth, pojawi się jasnoczerwone błysk, wejdź drugi raz, aby otworzyć Bluetooth, pojawi się niebieski błysk. Czas odblokowania to wprowadzone cyfry + 5 sekund. Np. przy wprowadzeniu 9, czas wyniesie 14 sekund. 4) Alarm niskiego naładowania baterii Jeśli poziom naładowania baterii spadnie do 20%, wzbudzi alarm LED w celu przypomnienia o prośbie o jak najszybszą wymianę baterii. 5) 5 razy nieprawidłowe hasło wejściowe lub skan niezarejestrowanej karty - klawiatura miga 5 razy, system jest zablokowany na 3 minuty. Należy wyczyścić dane o błędach za pomocą jednorazowego poprawnego wprowadzenia hasła lub otwarcia za pomocą poprawnej karty.

6) Ustawienia Bluetooth wewnętrznej blokady Wejdź w tryb ustawień: wciśnij przycisk

Następnie zwolnij przycisk ustawiania i postępuj zgodnie z poniższymi krokami: 1

Przywraca ustawienia fabryczne (odzyskane hasło Bluetooth to 12345678).

Wkładka wejdzie w tryb odblokowania i nie zostanie zablokowana automatycznie.

6 6) Ustawienia Bluetooth wewnętrznej blokady Wejdź w tryb ustawień: wciśnij przycisk ustawień na 5 sekund, aby aktywować. Dioda zgaśnie za 5 sekund. Następnie zwolnij przycisk ustawiania i postępuj zgodnie z poniższymi krokami: 1 naciśnięcie Wyczyszczenie danych. Przywraca ustawienia fabryczne (odzyskane hasło Bluetooth to ). 2 naciśnięcia Naciśnij 2 razy przycisk ustawień. Wkładka wejdzie w tryb odblokowania i nie zostanie zablokowana automatycznie. Anuluj odblokowywanie naciskając 1 raz przycisk ustawień. Blokada wejdzie w tryb automatycznego zamykania. 6. Pobieranie aplikacji Pobierz aplikację, skanując poniższy kod QR 7. Działanie aplikacji 1)Zarejestruj się 2)Zaloguj się

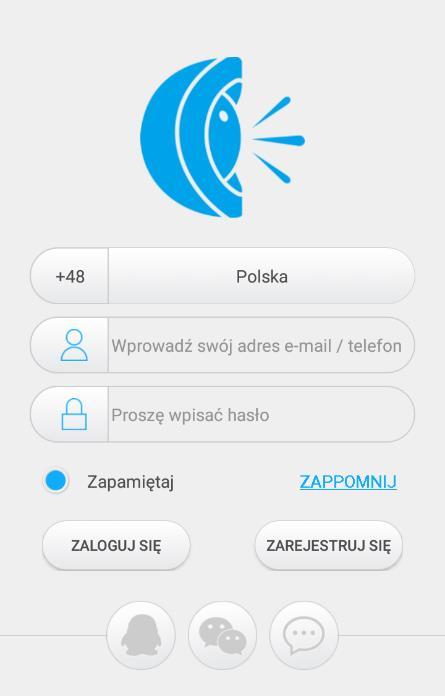

Zdj. 1) Zdj. 2) Zdj. 3) 3) Zaloguj się do aplikacji; Włącz bluetooth w telefonie.

kliknij górną ikonę prawego rogu, aby powiązać wkładkę z aplikacją poprzez zeskanowanie kodu QR

Jeśli z nieznanych powodów nie można zeskanować kodu, kliknij ikonę ręki na zdjęciu nr 3 powyżej, aby

7 Zdj. 1) Zdj. 2) Zdj. 3) 3) Zaloguj się do aplikacji; Włącz bluetooth w telefonie. Następnie zgodnie ze zdjęciem nr 1 powyżej kliknij, aby przejść do zdjęcia nr 2 powyżej, a następnie kliknij górną ikonę prawego rogu, aby powiązać wkładkę z aplikacją poprzez zeskanowanie kodu QR znajdującego się na wkładce. Jeśli z nieznanych powodów nie można zeskanować kodu, kliknij ikonę ręki na zdjęciu nr 3 powyżej, aby ręcznie wprowadzić liczby znajdujące się pod kodem QR. Powiązanie wkładki z aplikacją za pomocą kodu QR powoduje, że otrzymujesz uprawnienia administracyjne. Już nikt nie będzie mógł powiązać się z tą wkładką bez Twojej zgody.

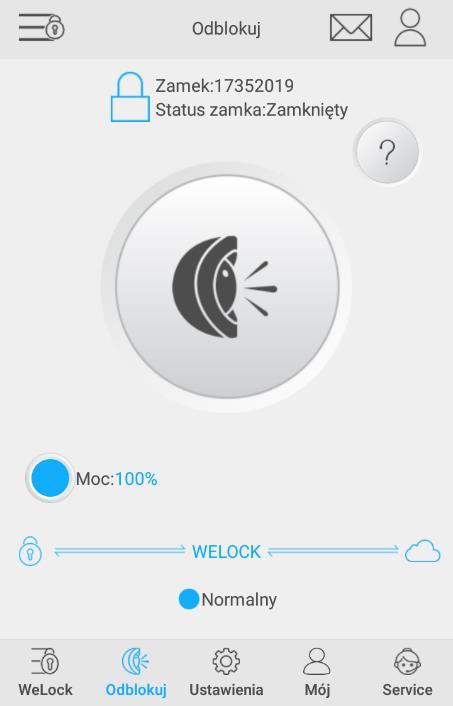

8 4) Połącz przez bluetooth wkładkę z aplikacją. Zeskanuj kod QR, aby powiązać wkładkę z aplikacją, a następnie kliknij ikonę bluetooth wkładki, aby połączyć przez bluetooth; (Jeśli nie odblokujesz wkładki po połączeniu, bluetooth rozłącza się automatycznie w ciągu 3 minut). 5) Odblokowywanie Po połączeniu kliknij, aby odblokować. (Po 7 sekundach od odblokowania przez Bluetooth, nastąpi automatyczne rozłączenie. Ponownie podłącz Bluetooth, jeśli chcesz jeszcze raz odblokować wkładkę).

6) Zmień hasło komunikacji Oryginalne hasło to 12345678 Zmodyfikuj swoje hasło przed użyciem.

9 6) Zmień hasło komunikacji Oryginalne hasło to Zmodyfikuj swoje hasło przed użyciem. Po ustawieniu nowego hasła administratora: Nie można odblokować dopóki nie nastąpi modyfikacja hasła aplikacji 7) Zezwolenie na przesyłanie: Poziom administratora pozwala na przydzielenie uprawnień dla innych osób. Kliknij aby wybrać nazwę wkładki, a następnie kliknij "Dalej", aby wprowadzić swój numer telefonu. Następnie wprowadź "hasło logowania administratora". Kliknij OK, aby przesłać uprawnienia.

10 8) Usuń wkładkę z aplikacji (uprawnienia administratora) Kliknij, aby wejść do strefy zarządzania; Następnie kliknij i, aby wybrać wkładkę, którą chcesz usunąć; Kliknij "Potwierdź usunięcie".

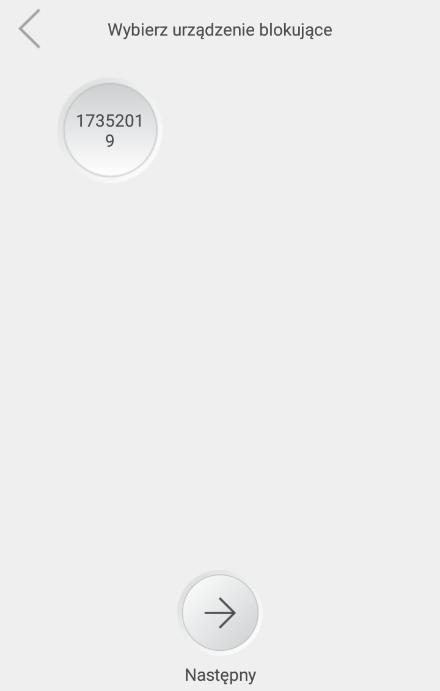

9) Dodaj uprawnienia użytkownika Kliknij, aby wejść do Ustawień osobistych. Następnie kliknij, aby wybrać nazwę blokady, którą chcesz autoryzować.

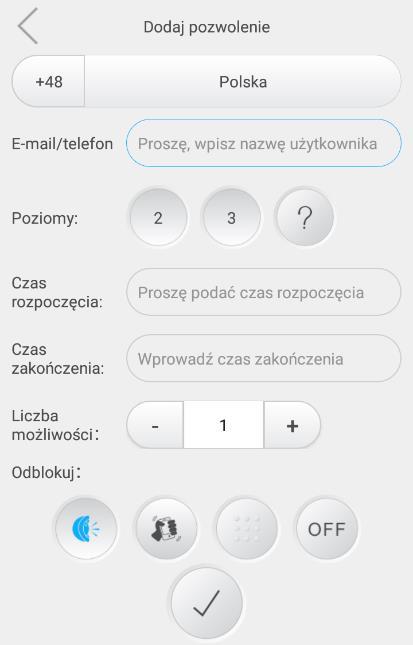

11 9) Dodaj uprawnienia użytkownika Kliknij, aby wejść do Ustawień osobistych. Następnie kliknij, aby wybrać nazwę blokady, którą chcesz autoryzować. Kliknij DALEJ, aby wprowadzić numer telefonu komórkowego użytkownika, okres ważności i czas odblokowania. Kliknij przycisk Gotowe, aby potwierdzić. 10) Centrum pomocy Kliknij Pomoc, aby wejść do instrukcji, instalacji wideo i informacji o przypadkach użytkowników.

12 8. Schemat instalacji

13 1. Włóż baterie do zewnętrznego uchwytu, a następnie do wkładki. Przedni panel drzwi dopasuj do grubości drzwi. 2. Dokręć stałe śruby w otworze po stronie zamka drzwi. 3. Po włożeniu obudowy uchwytu, dopasuj ją do właściwej pozycji. 4. Dokręcić uchwyt śrubą i włożyć baterie, a następnie przykryć pokrywę baterii przed dokręceniem zainstalowanej metalowej obudowy. Oznaczenie umieszczone na produkcie, akcesoriach lub w instrukcjach wskazuje, że produktu i jego elektronicznych akcesoriów po upływie okresu użytkowania nie należy usuwać wraz z innymi odpadami pochodzącymi z gospodarstw domowych. W celu uniknięcia skażenia z powodu nieprawidłowej utylizacji, należy oddzielić te odpady od innych i pozbyć się ich w sposób odpowiedni i umożliwiający ponowne wykorzystanie surowców, oddając do punktu przyjmowania zużytego sprzętu elektronicznego.
