Nawiewnik z filtrem absolutnym do pomieszczeń czystych SPN(H,V)

Transkrypt

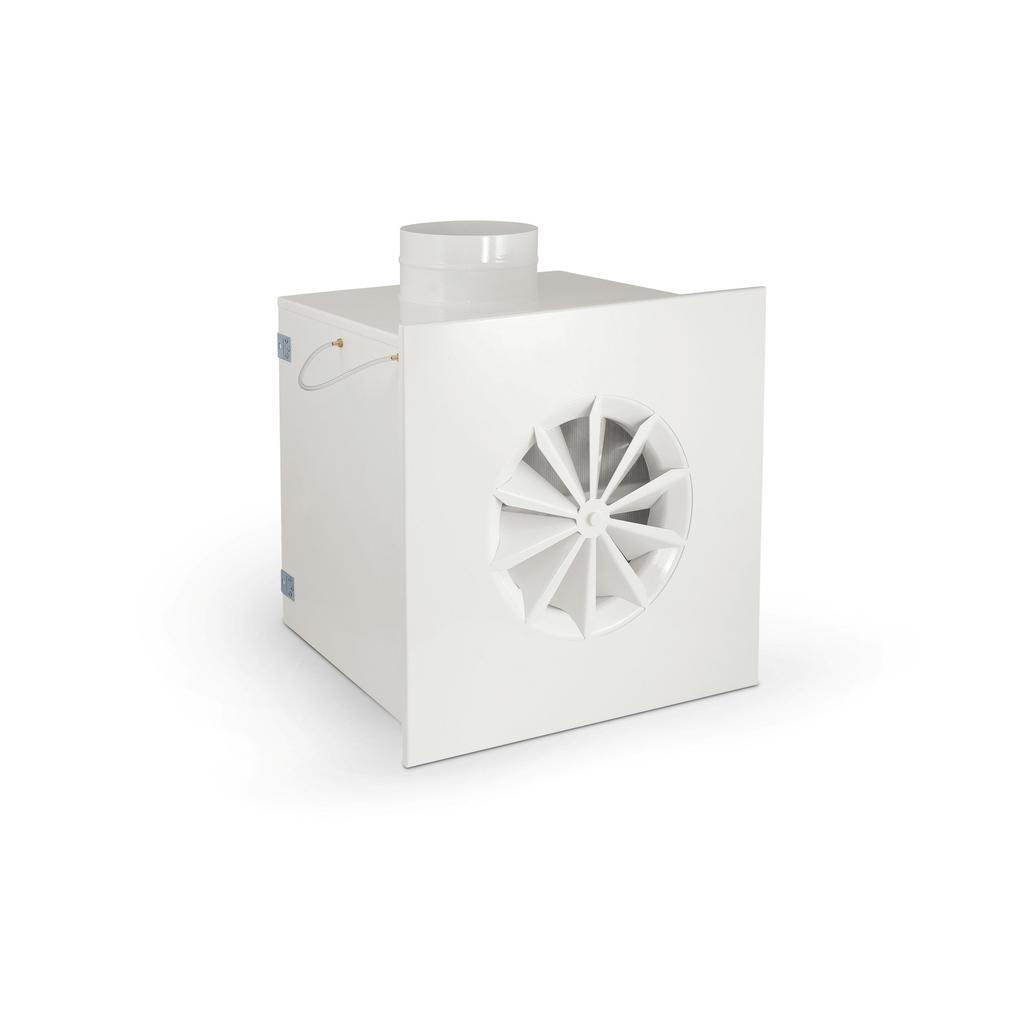

1 Nawiewnik z filtrem absolutnym do pomieszczeń czystych SPN(H,V) Nawiewnik SPN(H,V) jest przeznaczony do montażu sufitowego w pomieszczeniach czystych klasy 5-8 wg PN-EN ISO Wyposażony jest w filtr klasy H13 lub H14 wg PN-EN1822-1, ewentualnie w filtr H11. Maksymalna ilość wymian przy zastosowaniu SPN(H,V) wynosi 60 w/h. Strumień powietrza nawiewanego ma charakter strumienia dyfuzyjnego kształtujacego turbulentny przepływ powietrza w pomieszczeniu wentylowanym. Nawiewnik wyposażony jest w rurki impulsowe do pomiaru różnicy ciśnień na filtrze, co pozwala na kontrolę stopnia jego zabrudzenia. Nawiewnik SPN(H,V) przeznaczony jest do montażu w stropie podwieszonym, na wysokości m od podłogi. Nawiewnik SPNH ma króciec przyłączny z boku skrzynki, a SPNV od góry. Nawiewnik wykonany jest blachy stalowej lakierowanej. Konstrukcja jego umożliwia łatwą i szybką wymianę wkładu filtracyjnego. Standardowo w nawiewniku stosowane są filtry o wysokości 69mm (na zamówiewnie może być dopasowany do filtrów innej wysokości). Szybki dobór Maksymalny przepływ dla nawiewnika SPN Maksymalny przepływ dla nawiewnika SPN Strumień objętości przy ciśnieniu akustycznym [l/s((m 3 /h))] Wielkość z filtrem klasy H13 z filtrem klasy H14 l/s m 3 /h l/s m 3 /h 25dB(A) 30dB(A) 35dB(A) SPN(H,V) (195) 68(243) - SPN(H,V) (332) 115(413) - SPN(H,V) (462) 153(550) - SPN(H,V) (462) 153(550) 182(656) SPN(H,V) (654) 210(755) 243(873) SPN(H,V) (697) 231(832) 276(992) O produkcie Nawiewnik podłogowy SPN(H,V): przeznaczony do montażu sufitowego, zintegrowany ze skrzynka przyłączną, z filtrem HEPA klasy H13 lub H14, 6 wielkości o szerokim zakresie wydajności, dostępny z króćcem przyłącznym okrągłym lub prostokątnym. Przykład kodu produktu nawiewnik z filtrem SPNV nawiewnik wielkość 31, z króćcem przyłącznym od góry, okrągłym, z uszczelką gumową; z filterm klasy H13 o wymiarach 457x457x69 mm. Lakierowany na biało, RAL9010. Ze względu na prawidłowe działanie nawiewnika z wkładem filtracyjnym, nie zaleca się przekraczania maks. wartości przepływu podanego w tabeli. Fläkt Woods Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

2 Dobór, zakres wydajności Zakresy stosowania poszczególnych wielkości nawiewnika SPN(H,V) z wkładem filtracyjnym klasy H13 Zakresy stosowania poszczególnych wielkości nawiewnika SPN(H,V) z wkładem filtracyjnym klasy H14 Fläkt Woods Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

3 Wydajność, spadek ciśnienia na nawiewniku, poziom hałasu SPN(H,V) SPN(H,V) Strata ciśnienia dla nawiewnika SPN(H,V), kompletnego z fitrem HEPA o wysokości H = 69 mm. Na wykresach podano poziom ciśnienia akustycznego L p10 dla pomieszczenia o powierzchni pochłaniania 10m 2 Sabine i tłumieniu 4dB. Fläkt Woods Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

4 Wydajność, spadek ciśnienia na nawiewniku, poziom hałasu SPN(H,V) SPN(H,V) Strata ciśnienia dla nawiewnika SPN(H,V), kompletnego z fitrem HEPA o wysokości H = 69 mm. Na wykresach podano poziom ciśnienia akustycznego L p10 dla pomieszczenia o powierzchni pochłaniania 10m 2 Sabine i tłumieniu 4dB. Fläkt Woods Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

5 Wydajność, spadek ciśnienia na nawiewniku, poziom hałasu SPN(H,V) SPN(H,V) Strata ciśnienia dla nawiewnika SPN(H,V), kompletnego z fitrem HEPA o wysokości H = 69 mm. Na wykresach podano poziom ciśnienia akustycznego L p10 dla pomieszczenia o powierzchni pochłaniania 10m 2 Sabine i tłumieniu 4dB. Fläkt Woods Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

6 Wartości maksymalnych spadków ciśnienia dla nawiewnika z wkładem filtracyjnym Maksymalny spadek ciśnienia dla wkładu klasy H13 Wartości maksymalnych spadków ciśnienia na nawiewnikach są wskazaniem do wymiany wkładu filtracyjnego. Pomiar za pomocą rurki impulsowej zainstalowanej w urządzeniu. Maksymalny spadek ciśnienia dla wkładu klasy H14 Wartości maksymalnych spadków ciśnienia na nawiewnikach są wskazaniem do wymiany wkładu filtracyjnego. Pomiar za pomocą rurki impulsowej zainstalowanej w urządzeniu. Fläkt Woods Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

7 Wymiary, dane akustyczne, kod zamówienia Poziom mocy akustycznej Dla określenia poziomu mocy akustycznej w oktawach należy do wartości L p10 dodać współczynnik korekcyjny K ok. L W = L p10 +K ok Wymiary filtrów Wielkość długość x szerokość H (mm) x x x x x x Współczynnik korekcyjny K ok Wielkość/Hz Wymiary Wielkość A B C D E 1 E 2 F G Dn Fläkt Woods Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania

8 Wymiary, dane akustyczne, kod zamówienia Kod zamówienia Nawiewnik z króćcem przyłącznym z boku SPNH-aa-bb-c-dd-e Wielkość nawiewnika - wielkość filtra (aa-bb) (18-30, 25-45, 31-45, 31-53, 35-61, 40-61) Króciec przyłączny (c) 1 = okrągły 2 = prostokątny Klasa filtra (dd) 13 = H13 14 = H14 Kolor (e) 1 = standard, biały RAL9010 X = inny kolor z palety RAL Nawiewnik z króćcem przyłącznym od góry SPNV-aa-bb-c-dd-e Wielkość nawiewnika - wielkość filtra (aa-bb) (18-30, 25-45, 31-45, 31-53, 35-61, 40-61) Króciec przyłączny (c) 1 = okrągły 2 = prostokątny Klasa filtra (dd) 13 = H13 14 = H14 Kolor (e) 1 = standard, biały RAL9010 X = inny kolor z palety RAL Fläkt Woods Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego powiadamiania
