Skrzynka z nawiewnikiem i tłumikiem hałasu AUDIX

Transkrypt

1 Skrzynka z nawiewnikiem i tłumikiem hałasu AUDIX Ferdinand Schad KG Steigstraße D Kolbingen Telefon: +49 (0) Telefax: +49 (0) info@schako.de

2 Spis treści Opis...3 Materiał... 4 Wykonanie... 5 Wyposażenie dodatkowe... 5 Zamocowanie... 5 Wykonanie i wymiary...6 Wymiary... 6 Wykonanie nawiewników... 7 Wyposażenie dodatkowe - wymiary... 9 Możliwości zamocowania Zabudowa Dane techniczne Strata ciśnienia i poziom mocy akustycznej Dalsze dane Legenda Dane do zamówienia Opis do specyfikacji /07-2

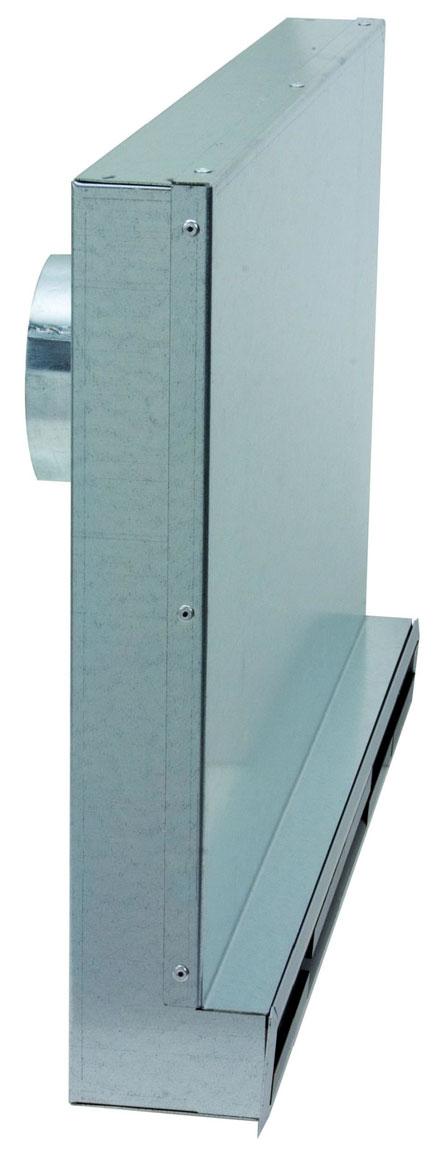

3 Opis Nowoczesne budynki biurowe często nie posiadają sufitów podwieszonych. Dzięki temu znacząco oszczędza się wysokość kondygnacji. Oznacza to, że przy takiej samej wysokości budynku można wybudować większą ilość pięter. Konieczność budowy możliwie najtańszych powierzchni biurowych stwarza konflikt z wymaganiami w zakresie komfortu cieplnego pomieszczenia. Coraz częściej stosuje się stropy chłodzące do redukcji temperatury w pomieszczeniu. Zgodnie z przepisami dotyczącymi ochrony cieplnej budynków przy szczelnych fasadach, aby uniknąć szkód budowlanych i pleśni wymagana jest wentylacja. Kanały nawiewne i wywiewne instalowane są przede wszystkim w międzystropiu korytarza. Poza nimi układa się w tej niewielkiej przestrzeni główne kable i kable elektryczne do poszczególnych pomieszczeń. Dla takich rozwiązań zaprojektowana została skrzynka przyłączeniowa nawiewnika szczelinowego ze zintegrowanym telefonicznym tłumikiem hałasu. Zintegrowany tłumik przejmuje identyczną funkcję jak dotychczas stosowany tłumik telefoniczny, osobno wbudowany, na który zwykle brakowało miejsca. Przenoszenie dźwięków poprzez kanał zbiorczy jest zatem skutecznie blokowane. Nawiewnik szczelinowy ze skrzynką przyłączeniową AUDIX zmniejsza koszty instalacyjne, ponieważ można zredukować koszty dodatkowych tłumików hałasu. Telefoniczny tłumik dźwięków ze skrzynką przyłączeniową AUDIX jest wymiarami dopasowany do wymagań montażu ścian z elementów prefabrykowanych i może być bardzo łatwo wbudowany w ścianki działowe, co skraca czas montażu i ułatwia współpracę z firmą budowlaną. Nawiewnik po montażu skrzynki może być łatwo zamocowany za pomocą sprężyn. Jako dodatkowe wyposażenie dostarczane są zaślepki otworów, z blachy stalowej ocynkowanej, które mogą być zamontowane w fazie budowy, by zapobiec zabrudzeniu się skrzynki. Skrzynka przyłączeniowa ze zintegrowanym telefonicznym tłumikiem dźwięków zbudowana jest z blachy ocynkowanej i wykładziny wewnętrznej ze specjalnych płyt tłumiących. Płyty ukształtowane są tak by zmieniały kierunek przepływu powietrza.wbudowanie skrzynki AUDIX, nie powoduje zmniejszenia grubości izolacji ścianki działowej w porównaniu z rozwiązaniami standardowymi. Skrzynka przyłączeniowa AUDIX może współpracować z kilkoma typami nawiewników szczelinowych SCHAKO o bardzo dobrych parametrach, co daje dużą dowolność w kształtowaniu wyglądu pomieszczenia zwłaszcza, że nawiewnik można umieścić w osi każdej ścianki. Strumień powietrza z nawiewników szczelinowych typu DSC, DSX lub DSX-XXL-W, przyklejony do stropu prowadzi do wzrostu wydajności konwekcyjnej stropu chłodzącego lub aktywnego sufitu betonowego. Przy pomocy wbudowanych w AUDIX nawiewników szczelinowych firmy SCHAKO można osiągnąć daleki zasięg strumienia powietrza. Wolny przekrój nawiewnika jest taki sam przy dowolnie ustawianych kierunkach nawiewu, poziom mocy akustycznej i opory pozostają niezmienione. Jest możliwa późniejsza zmiana położenia lameli po zamontowaniu szczeliny. Zamocowanie nawiewnika szczelinowego DSA i DSC za pomocą połączenia sprężynowego, a nawiewników szczelinowych typu DSX i DSX XXL za pomocą pazurków. Dzięki temu możliwy jest także szybki demontaż, a nawiewniki można bardzo łatwo wyczyścić, a tym samym spełnić wymagania VDI Istnieje możliwość wykonania AUDIX -a w wersji dla kratki nawiewno- wyciągowej i do zabudowy taśmowej z nawiewnikiem szczelinowym ze skrzynką przyłączną, zarówno do nawiewu, jak i do wywiewu. Przepustnica z blachy perforowanej na króćcach przyłączeniowych służy do regulacji ilości powietrza, można regulować ją od strony pomieszczenia. Zalety: - higieniczna zabudowa w lekkiej ściance wypełnionej wełną mineralną - sposób mocowania ułatwiający zabudowę przez firmę instalacyjną lub budowlaną - ułatwienie pracy budowniczym ścianek lekkich dzięki prostokątnej skrzynce przyłacznej - znakomite własności tłumiące - płyty tłumiące dźwięk klasa materiałowa B1 (standard) lub też klasa A2 (niepalna zgodnie z DIN 4102, za dopłatą) Tłumienie przelotowe D df (db) L=500 H (mm) AUDIX -RE AUDIX -R L=1000 H (mm) AUDIX -RE AUDIX -R D df (db) f m (Hz) D df (db) f m (Hz) /07-3

4 Nawiewnik szczelinowy z tłumikiem telefonicznym Audix Właściwości poszczególnych nawiewników szczelinowych: AUDIX -...-DSX: Kierunek wypływu powietrza może zostać zmieniony od strony pomieszczenia po zamontowaniu nawiewnika. Powierzchnia wypływu powietrza nie ulega przy tym zmianie. Strata ciśnienia jak też poziom hałasu nie ulegają zmianie. Możliwe jest późniejsze dopasowanie kierunku strumienia do warunków panujących w pomieszczeniu. Przy przestawianiu poszczególne lamele muszą zostać wyjęte i ponownie włożone zgodnie z wybranym kierunkiem nawiewu. Stabilny strumień umożliwia zastosowanie w instalacjach VVS, ze zmienną ilością powietrza. AUDIX -...-DSX-XXL-W: Kierunek wypływu jest fabrycznie ustalony na skośnie do góry. Wysoka indukcja gwarantuje w przypadku chłodzenia szybką redukcję prędkości i różnicy temperatury. Stabilny strumień umożliwia zastosowanie w instalacjach VVS, ze zmienną ilością powietrza. AUDIX -...-DSC: Profil lameli gwarantuje stabilny strumień, którego kierunek fabrycznie ustalony jest na wprost i może zostać łatwo zmieniony na skośnie do góry. Sposób zamocowania lamel zapewnia stałą powierzchnię wypływu powietrza, niezależnie od ustawienia lamel. Poziom mocy akustycznej i opory w dowolnym położeniu lameli pozostają stałe. Jest możliwa zmiana kierunku wypływu powietrza po zamontowaniu nawiewnika. AUDIX -...-DSA: Stałe lub uchylne (-V) dysze gwarantują stabilny strumień. Niskie natężenie głośności przy wysokiej prędkości wypływu i dużym zasięgu. Nawiewnik gwarantuje, że całe pomieszczenie będzie zaopatrzone w świeże powietrze, a nie tylko obszar w pobliżu nawiewnika. Temperatura i prędkość będą w bardzo szybki sposób redukowane. Materiał Skrzynka przyłączna - Blacha stalowa ocynkowana - z okrągłym lub prostokątnym króćcem przyłącznym Wytłumienie - skrzynka wyłożona materiałem tłumiącym (10mm), w formie labiryntu - płyty tłumiące dźwięk klasa materiałowa B1 (standard ) lub też klasa A2 (niepalna zgodnie z DIN 4102) Szczelina - dla wykonania AUDIX -DSX, AUDIX -DSX-XXL-W und AU- DIX -DSC - aluminium w kolorze naturalnym, anodowane E6/EV1 - aluminium lakierowane na kolor RAL 9010 (biały) za dopłatą Płyta czołowa - dla wykonania AUDIX -DSA - blacha stalowa lakierowana na kolor RAL 9010 (biały) Lamela - element kierunkujący powietrze - dla wykonania AUDIX -DSX i AUDIX -DSX-XXL-W - tworzywa sztuczne, w kolorze RAL 9010 (biały) albo RAL 9005 (czarny) Lamele - dla wykonania AUDIX -DSC - tworzywo sztuczne (PVC-twarde), w kolorze RAL 9010 (biały) lub RAL 9005 (czarny, standard). - aluminium lakierowane według palety RAL na kolor profilu (za dopłatą) lamele lakierowane łącznie z profilem są nieruchome (jest możliwość wykonania ruchomych lameli lakierowanych) Dysze - dla wykonania AUDIX -DSA - tworzywa sztuczne, w kolorze RAL 9010 (biały) albo RAL 9005 (czarny) 04/07-4

5 Wykonanie AUDIX -R - z okrągłym króćcem przyłącznym AUDIX -RE - z prostokątnym króćcem przyłącznym AUDIX -...-Z - tylko nawiew AUDIX -...-A - tylko wywiew AUDIX -...-Z/A - dla nawiewu i wywiewu AUDIX -...-DSX - z nawiewnikiem szczelinowym typu DSX - 1- do 4-szczelinowy - z wąskim profilem (-P) lub profilem szerokim (-PB) AUDIX -...-DSX-XXL-W z nawiewnikiem szczelinowym typu - DSX-XXL - 1- do 2- szczelinowy - z wąskim profilem (-P) lub profilem szerokim (-PB) AUDIX -...-DSC - z nawiewnikiem szczelinowym typu DSC - 1- do 2- szczelinowy - z profilem standardowym (-) lub profilem specjalnym (-P) AUDIX -...-DSA - z nawiewnikiem dyszowym typu DSA - 1- rzędowy - z nieruchomymi dyszami (-D) lub z przestawialnymi dyszami (-VD) Wyposażenie dodatkowe Ślepa skrzynka (-BLK) - do zbudowy nieaktywnej szczeliny nakładki montażowe (-BL) - Blacha stalowa ocynkowana Przepustnica (-DK) - do ustawienia ręcznego od strony korytarza - Przepustnica z blachy stalowej ocynkowanej - zamocowanie przepustnicy z tworzywa sztucznego Regulator stałego przepływu (-VOLKOM) - Obudowa, przepustnica i pokrywa regulatora z tworzywa sztucznego (Polystyrol PS, odporny na wstrząsy) - Uszczelnka gumowa, dwustronna, z gumy specjalnej Uszczelka gumowa (-GD) - guma specjalna (tylko AUDIX -R) Osłona otworów (-ÖA) - Blacha stalowa ocynkowana Przedłużenie podłączenia nawiewnika (-KHV) - dla grubości ścianki >100 do maks. 260 mm Zamocowanie Zamocowanie pazurkami (-BK, dla AUDIX -...-DSX /-DSX-XXL-W) - ukryty montaż ze sprężyną do późniejszego montażu i demontażu nawiewnika Zamocowanie sprężynowe (-FM) (dla AUDIX -...-DSC /-DSA) - ukryty montaż ze sprężyną do późniejszego montażu i demontażu nawiewnika 04/07-5

6 Nawiewnik szczelinowy z tłumikiem telefonicznym Audix Wykonanie i wymiary Wymiary AUDIX -R Widok A dla nawiewu lub wywiewu (-Z lub -A) L= , z 1 króćcem Widok A dla nawiewu lub wywiewu (-Z lub -A) L= , z 2 króćcem Widok A dla nawiewu i wywiewu (-Z/A) L= , z 1 króćcem do nawiewu i wywiewu AUDIX -RE Widok B dla nawiewu lub wywiewu (-Z lub -A) L= , z 1 króćcem Widok B dla nawiewu lub wywiewu (-Z lub -A) L= , z 2 króćcem Widok B dla nawiewu i wywiewu (-Z/A) L= , z 1 króćcem do nawiewu i wywiewu Przedłużenie podłączenia nawiewnika (-KHV) dla ściany >100 do maks. 260 mm Dostarczane wielkości a innen b (WÖ) Ilość króćców przyłączeniowych H L...-DSX 1-szczelinowy AUDIX -...-Z AUDIX -...-A AUDIX -...-Z/A 2-szczelinowy szczelinowy szczelinowy DSX-XXL-W 1-szczelinowy szczelinowy DSC 1-szczelinowy szczelinowy Wszystkie kombinacje długości i szerokości są możliwe....-dsa-d 1- rzędowy DSA-VD 1- rzędowy WÖ = otwór w ścianie Otwór w ścianie na długości: L+5 04/07-6

7 Wykonanie nawiewników Szczegół X AUDIX -...-DSX-P, 1- do 4-szczelinowego AUDIX -...-DSX-PB, 1- do 4-szczelinowego AUDIX -...-DSX-XXL-W-P, 1- i 2-szczelinowy AUDIX -...-DSX-XXL-W-PB, 1- i 2-szczelinowy Dostarczane wielkości L L /07-7

8 Nawiewnik szczelinowy z tłumikiem telefonicznym Audix AUDIX -...-DSC, 1- i 2-szczelinowy AUDIX -...-DSC-P, 1- i 2-szczelinowy AUDIX -...-DSA-D-1 AUDIX -...-DSA-VD-1 Dostarczane wielkości L L1 L /07-8

9 Wyposażenie dodatkowe - wymiary Przepustnica (-DK) z nastawą linki sterującej AUDIX -RE AUDIX -R Osłona otworów (-ÖA) Do ochrony przed zanieczyszczeniem i uszkodzeniem podczas montażu. Podział nakładek montażowych (-BL) Uszczelnienie gumowe (-GD, tylko AUDIX -R) Szczegół Y Otwór podłużny ø10 20 Ślepa skrzynka (-BLK) Grubość ścianki 25mm Grubość ścianki 12,5mm Przedłużenie podłączenia nawiewnika (-KHV) Dostarczane wielkości a innen b (WÖ) L...-DSX 1-szczelinowy szczelinowy szczelinowy szczelinowy DSX-XXL-W 1-szczelinowy szczelinowy DSC 1-szczelinowy szczelinowy DSA-D 1- rzędowy DSA-VD 1- rzędowy WÖ = otwór w ścianie Otwór w ścianie na długości: L+5 d=>100 do max. 260mm 04/07-9

10 Nawiewnik szczelinowy z tłumikiem telefonicznym Audix Regulator stałego przepływu (-VOLKOM dla AUDIX -R) Możliwości zamocowania Zamocowanie pazurkami (-BK, dla AUDIX -...-DSX /-DSX-XXL-W) Zamocowanie pazurkami (-BK) występuje zawsze na krótszym boku nawiewnika. Zamocowanie sprężynowe (-FM) (dla AUDIX -...-DSC /-DSA) AUDIX -...-DSC AUDIX -...-DSA Dostarczane wielkości NW Zakres przepływu m 3 /h min / max / 94 FM FM Wskazówki do zabudowy Zamocowanie sprężynowe (-FM) występuje na dłuższym boku nawiewnika. Uwaga: Odległość między regulatorem stałego przepływu (VOLKOM) a AUDIX min. 600 mm, idealne położenie między tłumikami. 04/07-10

11 Zabudowa w lekkiej ściance z profilem C Przekrój A-A (obrócony o 90 ) AUDIX -...-DSX-... AUDIX -...-DSX-XXL- AUDIX -...-DSC-... c AUDIX -...-DSX AUDIX -...-DSX-XXL-W AUDIX -...-DSC Jeżeli będą montowane elementy nawiewne i wywiewne w wykonaniu liniowym i tworzyć jednorodny widok, to przy zamówieniu należy zaznaczyć,że szczelina ma być wykonana z podcięciem (za dopłatą). UWAGA Dla wykonania AUDIX -...-DSA-... nie wystepuje! 04/07-11

12 Nawiewnik szczelinowy z tłumikiem telefonicznym Audix Dane techniczne Strata ciśnienia i poziom mocy akustycznej AUDIX -...-R-DSA-VD1 AUDIX -R-DSC-402 AUDIX -R-DSC-401 AUDIX -R-DSX-1 04/07-12

13 AUDIX -R-DSX-2 AUDIX -R-DSX-XXL-W2 AUDIX -R-DSX-XXL-W1 04/07-13

14 Nawiewnik szczelinowy z tłumikiem telefonicznym Audix Dalsze dane Przepływ w pomieszczeniu 1.) Strumień powietrza można skierować do góry na sufit! Dla AUDIX -DSA-D tylko w poziomie! V ZU ΔT O -6K -10K x kr v max x y x kr v max x y (m 3 /h A) [l/s A] (m) (m/s) (m) (m) (m) (m/s) (m) (m) AUDIX -DSX-P ,10 0,25 1,90 1,20 0,70 0,28 1,50 1,20 AUDIX -DSX-P ,30 0,22 1,90 1,20 0,80 0,25 1,50 1,20 AUDIX -DSX-XXL-W-P ,50 0,15 3,50 1,20 2,00 0,23 2,50 1,20 AUDIX -DSC ,80 0,19 3,25 1,20 1,20 0,28 1,60 1,20 AUDIX -DSA-D ,75 0,22 3,75 1,20 2,25 0,31 3,50 1,20 04/07-14

15 2.) Strumień powietrza skierowany na wprost Bez wpływu sufitu! Dla AUDIX -DSX-XXL-W nie występuje! V ZU ΔT O -6K -10K (m 3 /h A) [l/s A] v max (m/s) x (m) y (m) v max (m/s) x (m) y (m) AUDIX -DSX-P ,24 1,90 1,20 0,34 1,50 1,20 AUDIX -DSX-P ,33 1,45 1,20 0,45 1,20 1,20 AUDIX -DSC ,32 1,65 1,20 0,36 1,45 1,20 AUDIX -DSA-D ,22 3,75 1,20 0,31 3,50 1,20 Legenda V ZU (m³/h) [l/s] = ilość powietrza nawiewanego V ZU (m³/h S) = ilość powietrza na szczelinę V ZU (l/s/s) = ilość powietrza na szczelinę f m (Hz) = średnia częstotliwość w oktawach D df (db) = tłumienie przelotowe V ZU (m³/h A) = ilość powietrza na nawiewnik V ZU [l/s A] = ilość powietrza na nawiewnik x (m) = poziomy zasięg strumienia powietrza y (m) = pionowy zasięg sdtrumienia v max (m/s) = maksymalna prędkość strumienia powietrza x kr (m) = krytyczny zasięg strumienia powietrza ΔT O (K) = różnica temperatur pomiędzy powietrzem nawiewanym a temperaturą pomieszczenia (DT O = t ZU - t R ) Dp (Pa) = całkowita strata ciśnienia L (mm) = długość H (mm) = wysokość ρ (kg/m³) = gęstość 04/07-15

16 Nawiewnik szczelinowy z tłumikiem telefonicznym Audix Dane do zamówienia Skrzynka z nawiewnikiem i tłumikiem telefonicznym AUDIX z okrągłym króćcem przyłącznym -R z prostokątnym króćcem przyłącznym -RE dla nawiewu -Z dla wywiewu -A dla nawiewu i wywiewu -Z/A wysokość Długość z nawiewnikiem szczelinowym DSX DSX-XXL-W DSC DSA z wąskim profilem ramy -P z szerokim profilem ramy -PB z wąskim profilem ramy -P z szerokim profilem ramy -PB ze standardowym profilem - ze specjalnym profilem -P z dyszami nieruchomymi -D z dyszami przestawialnymi -VD 1-szczelinowy -1 2-szczelinowy -2 3-szczelinowy -3 4-szczelinowy -4 1-szczelinowy -1 2-szczelinowy -2 1-szczelinowy szczelinowy rzędowy -1 mocowanie pazurkami -BK Wyposażenie dodatkowe: Ślepa skrzynka -BLK Osłona otworów -ÖA Przykład zamówienia: AUDIX -RE-Z-508-DSC 402 przepustnica -DK Nakładka montażowa -BL Przedłużenie podłączenia -KHV Grubość ścianki >100 do maks. 260 mm za sprężyną mocującą -FM uszczelka gumowa -GD (tylko AUDIX -R) Przepływ stałego przepływu -VOLKOM (tylko AUDIX -R) Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu! 04/07-16

17 Opis do specyfikacji Skrzynki przyłączne nawiewne lub wywiewne z prostokątnymi króćcami przyłącznymi, ze zintegrowanym tłumikiem hałasu do zabudowy w ściankach lekkich, do podłączenia nawiewnika. Składają się ze skrzynki przyłączeniowej powietrznoszczelnej, z blachy stalowej ocynkowanej. Zintegrowany tłumik zapobiegający przenoszeniu się rozmów telefonicznych i hałasu z przewodów, posiada włąściwą izolację z materiału absorbującego dźwięk, odpornego na erozję, z zamocowaniami do montażu w szkielecie lekkiej ścianki. Produkt: SCHAKO typu AUDIX -RE-Z - DSX-XXL-W: 1- lub 2-szczelinowy - ramka z aluminium naturalnie anodowanego (E6/EV1) lub z aluminium lakierowanego na kolor RAL 9010 (biały) - Lamele z tworzywa sztucznego, w kolorze RAL 9005 (czarny) albo RAL 9010 (biały). - dwustronny z końcówką - z wąskim profilem (-P) lub z szerokim profilem (-PB) - mocowanie pazurkami (-BK) Produkt: SCHAKO typu DSX-XXL-W skrzynka przyłączna dla wywiewu Produkt: SCHAKO typu AUDIX -RE-A - skrzynka przyłączna dla nawiewu i wywiewu Produkt: SCHAKO typu AUDIX -RE-Z/A - Skrzynki przyłączne do nawiewu z okrągłymi króćcami przyłącznymi ze zintegrowanym tłumikiem hałasu do zabudowy w ściankach lekkich, do podłączenia 1 nawiewnika. Produkt: SCHAKO typu AUDIX -R-Z - Skrzynki przyłączne do wywiewu z okrągłymi króćcami przyłącznymi ze zintegrowanym tłumikiem hałasu do zabudowy w ściankach lekkich, do podłączenia 1 wywiewnika. Produkt: SCHAKO typu AUDIX -R-A - Skrzynki przyłączne do nawiewu lub wywiewu z okrągłymi króćcami przyłącznymi ze zintegrowanym tłumikiem hałasu do zabudowy w ściankach lekkich, do podłączenia 1 nawiewnika. Produkt: SCHAKO typu AUDIX -R-Z/A Wyposażony w : Nawiewnik SCHAKO typ...do późniejszegi montażu. Łatwy montaż i demontaż do celów serwisowych, od strony pomieszczenia. Nawiewniki: - DSX: 1-, 2-, 3- lub 4-szczelinowy - ramka z aluminium naturalnie anodowanego (E6/EV1) lub z aluminium lakierowanego na kolor RAL 9010 (biały) - Lamele z tworzywa sztucznego, w kolorze RAL 9005 (czarny) albo RAL 9010 (biały). - dwustronny z końcówką - z wąskim profilem (-P) lub z szerokim profilem (-PB) - mocowanie pazurkami (-BK) Produkt: SCHAKO typu DSX DSC40..: 1- lub 2-szczelinowy - ramka z aluminium naturalnie anodowanego (E6/EV1) lub z aluminium lakierowanego na kolor RAL 9010 (biały) - ruchome lamele o opływowym kształcie z tworzywa sztucznego (twarde PVC) - w kolorze podobnym do RAL 9005 (czarny), - w kolorze podobnym RAL 9010 (biały) albo - aluminium lakierowane według palety RAL na kolor profilu (za dopłatą) lamele lakierowane łącznie z profilem są nieruchome - dwustronny z końcówką - ze standardowym profilem (-) lub ze specjalnym profilem (-P) - ze sprężyną mocującą (-FM) Produkt: SCHAKO typu DSC... - DSA-1: 1- rzędowy - Płyta czołowa z blachy stalowej lakierowanej na kolor RAL 9005 (czarny) lub RAL 9010 (biały) - tworzywo sztuczne, w kolorze RAL 9010 (biały) lub RAL 9005 (czarny, standard). - Dysze nieruchome (-D) lub przestawiane (-VD) - ze sprężyną mocującą (-FM) Produkt: SCHAKO typu DSA-1... Wyposażenie dodatkowe: - Ślepa skrzynka (-BLK), do zbudowy nieaktywnej szczeliny. - nakładki montażowe (-BL) - przepustnica (-DK), ręcznie regulowana od strony pomieszczenia. Przepustnica z blachy sterowana sznurkiem. - Regulator stałego przepływu (-VOLKOM) w wykonaniu okrągłym, z tworzywa sztucznego (PPS, odporny na wstrząsy) z uszczelką gumową z gumy spacjalnej. - Uszczelnienie gumowe (-GD) z gumy specjalnej (tylko AUDIX -R-...) - Osłona otworów (-ÖA) zapobiegające zabrudzeniom lub uszkodzeniom podczas montażu, z blachy stalowej ocynkowanej ze sprężyną mocującą. - Przedłużenie podłączenia nawiewnika (-KHV) dla ściany >100 do maks. 260 mm 04/07-17
