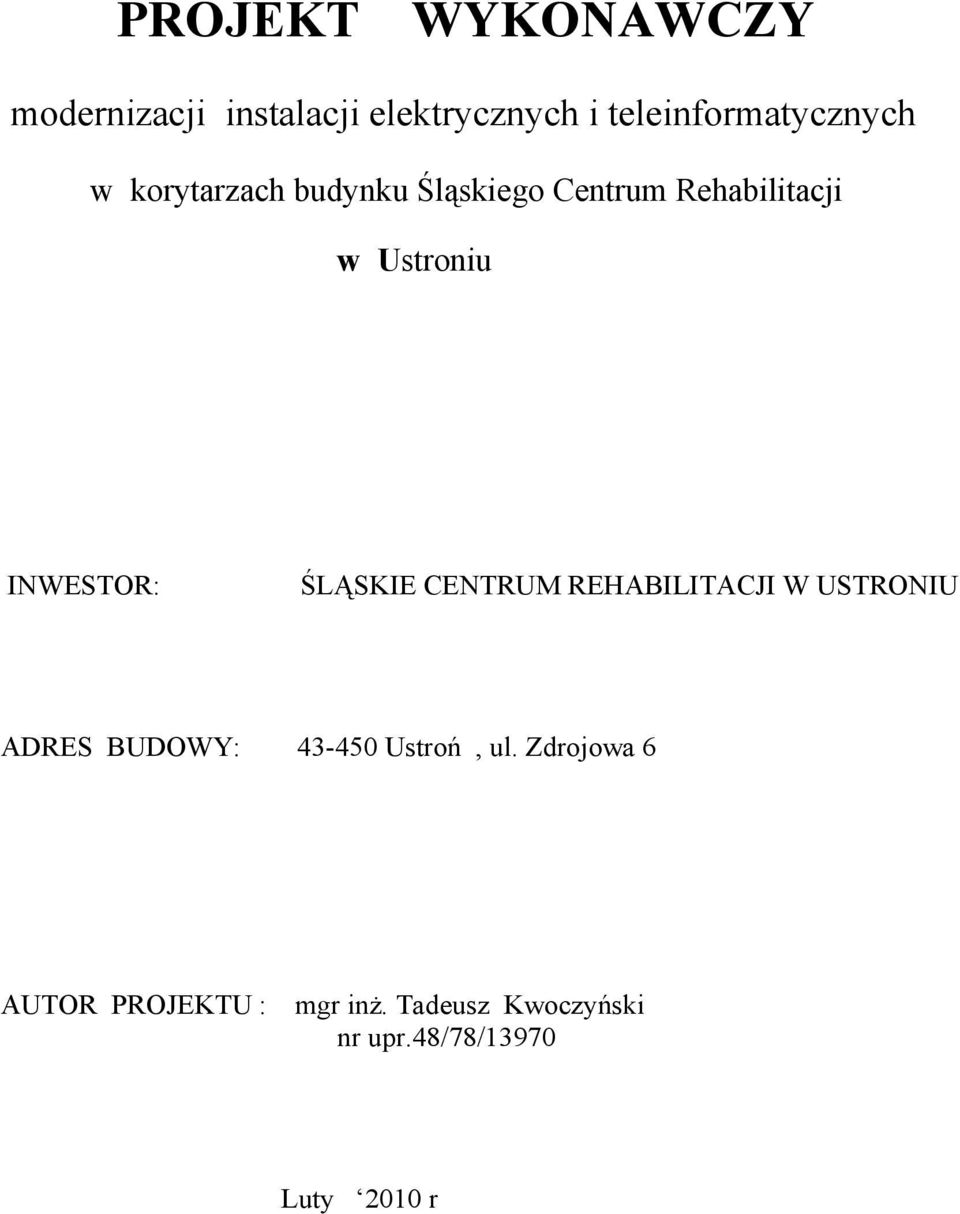

1 PROJEKT WYKONAWCZY modernizacji instalacji elektrycznych i teleinformatycznych w korytarzach budynku Śląskiego Centrum Rehabilitacji w Ustroniu INWESTOR: ŚLĄSKIE CENTRUM REHABILITACJI W USTRONIU ADRES BUDOWY: Ustroń, ul. Zdrojowa 6 AUTOR PROJEKTU : mgr inż. Tadeusz Kwoczyński nr upr.48/78/13970 Luty 2010 r

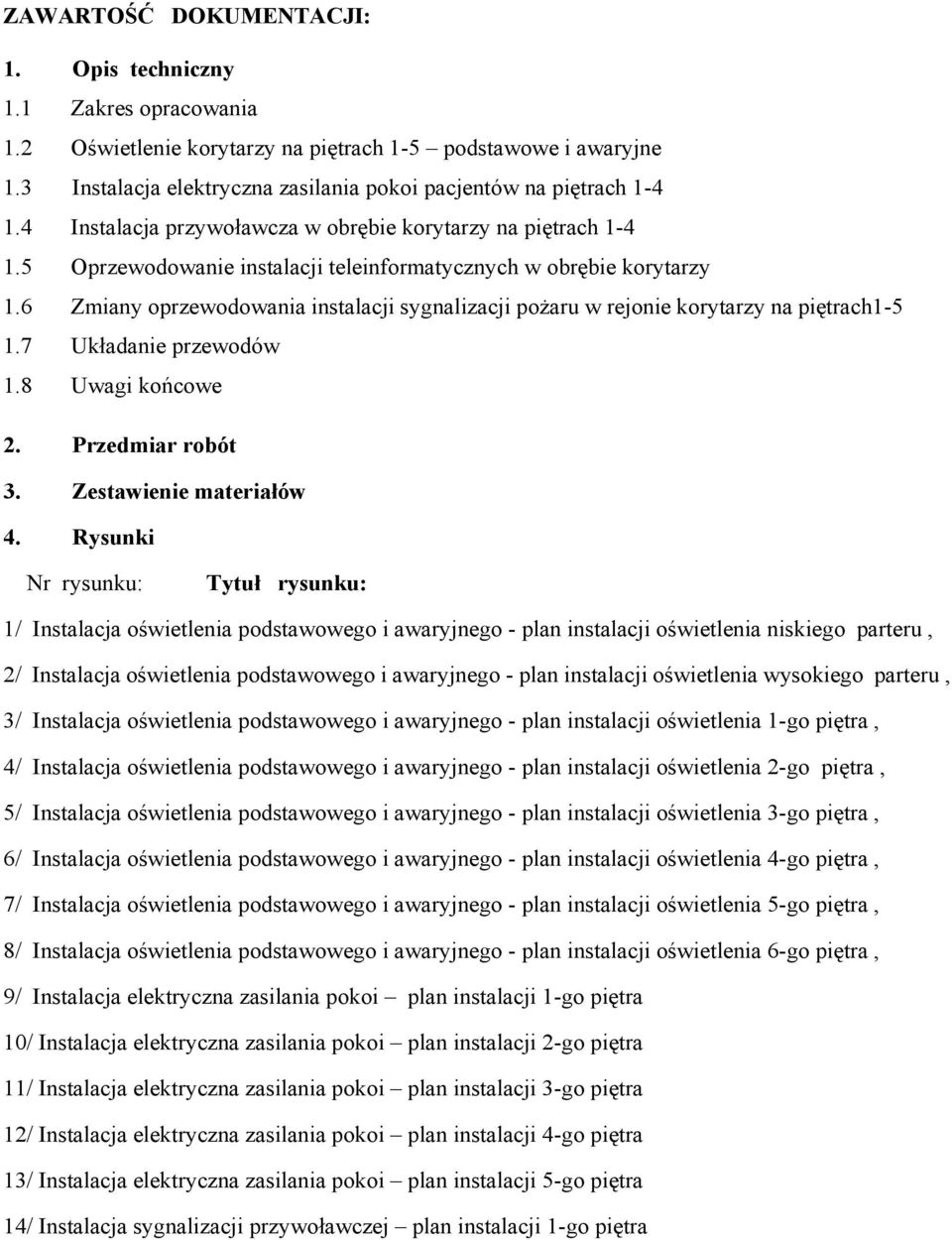

2 ZAWARTOŚĆ DOKUMENTACJI: 1. Opis techniczny 1.1 Zakres opracowania 1.2 Oświetlenie korytarzy na piętrach 1-5 podstawowe i awaryjne 1.3 Instalacja elektryczna zasilania pokoi pacjentów na piętrach Instalacja przywoławcza w obrębie korytarzy na piętrach Oprzewodowanie instalacji teleinformatycznych w obrębie korytarzy 1.6 Zmiany oprzewodowania instalacji sygnalizacji pożaru w rejonie korytarzy na piętrach Układanie przewodów 1.8 Uwagi końcowe 2. Przedmiar robót 3. Zestawienie materiałów 4. Rysunki Nr rysunku: Tytuł rysunku: 1/ Instalacja oświetlenia podstawowego i awaryjnego - plan instalacji oświetlenia niskiego parteru, 2/ Instalacja oświetlenia podstawowego i awaryjnego - plan instalacji oświetlenia wysokiego parteru, 3/ Instalacja oświetlenia podstawowego i awaryjnego - plan instalacji oświetlenia 1-go piętra, 4/ Instalacja oświetlenia podstawowego i awaryjnego - plan instalacji oświetlenia 2-go piętra, 5/ Instalacja oświetlenia podstawowego i awaryjnego - plan instalacji oświetlenia 3-go piętra, 6/ Instalacja oświetlenia podstawowego i awaryjnego - plan instalacji oświetlenia 4-go piętra, 7/ Instalacja oświetlenia podstawowego i awaryjnego - plan instalacji oświetlenia 5-go piętra, 8/ Instalacja oświetlenia podstawowego i awaryjnego - plan instalacji oświetlenia 6-go piętra, 9/ Instalacja elektryczna zasilania pokoi plan instalacji 1-go piętra 10/ Instalacja elektryczna zasilania pokoi plan instalacji 2-go piętra 11/ Instalacja elektryczna zasilania pokoi plan instalacji 3-go piętra 12/ Instalacja elektryczna zasilania pokoi plan instalacji 4-go piętra 13/ Instalacja elektryczna zasilania pokoi plan instalacji 5-go piętra 14/ Instalacja sygnalizacji przywoławczej plan instalacji 1-go piętra

3 15/ Instalacja sygnalizacji przywoławczej plan instalacji 2-go piętra 16/ Instalacja sygnalizacji przywoławczej plan instalacji 3-go piętra 17/ Instalacja sygnalizacji przywoławczej plan instalacji 4-go piętra 18/ Instalacja RTV w ciągach korytarzowych plan instalacji 1-go piętra 19/ Instalacja RTV w ciągach korytarzowych plan instalacji 2-go piętra 20/ Instalacja RTV w ciągach korytarzowych plan instalacji 3-go piętra 21/ Instalacja RTV w ciągach korytarzowych plan instalacji 4-go piętra 22/ Instalacja RTV w ciągach korytarzowych plan instalacji 6-go piętra 23/ Instalacja telefoniczna i komputerowa plan instalacji niskiego parteru 24/ Instalacja telefoniczna i komputerowa plan instalacji wysokiego parteru 25/ Instalacja telefoniczna i komputerowa plan instalacji 1-go piętra 26/ Instalacja telefoniczna i komputerowa plan instalacji 2-go piętra 27/ Instalacja telefoniczna i komputerowa plan instalacji 3-go piętra 28/ Instalacja telefoniczna i komputerowa plan instalacji 4-go piętra 29/ Instalacja telefoniczna i komputerowa plan instalacji 5-go piętra 30/ Instalacja telefoniczna i komputerowa plan instalacji 6-go piętra 31/ Zmiany w instalacji sygnalizacji pożaru plan instalacji 1-go piętra 32/ Zmiany w instalacji sygnalizacji pożaru plan instalacji 2-go piętra 33/ Zmiany w instalacji sygnalizacji pożaru plan instalacji 3-go piętra 34/ Zmiany w instalacji sygnalizacji pożaru plan instalacji 4-go piętra 35/ Zmiany w instalacji sygnalizacji pożaru plan instalacji 5-go piętra 36/ Zmiany w instalacji sygnalizacji pożaru plan instalacji 6-go piętra 37/ Schemat ideowy zasilania 2-ch przyległych pokoi pacjentów 38/ Rysunek poglądowy montażu opraw oświetleniowych w korytarzach 39/ Schemat ideowy panelu sterowniczego oświetlenia korytarzy i klatek schodowych. 40/ Schemat blokowy zasilania urządzeń sieci komputerowej 41/ Schemat ideowy rozdzielnicy T-3a

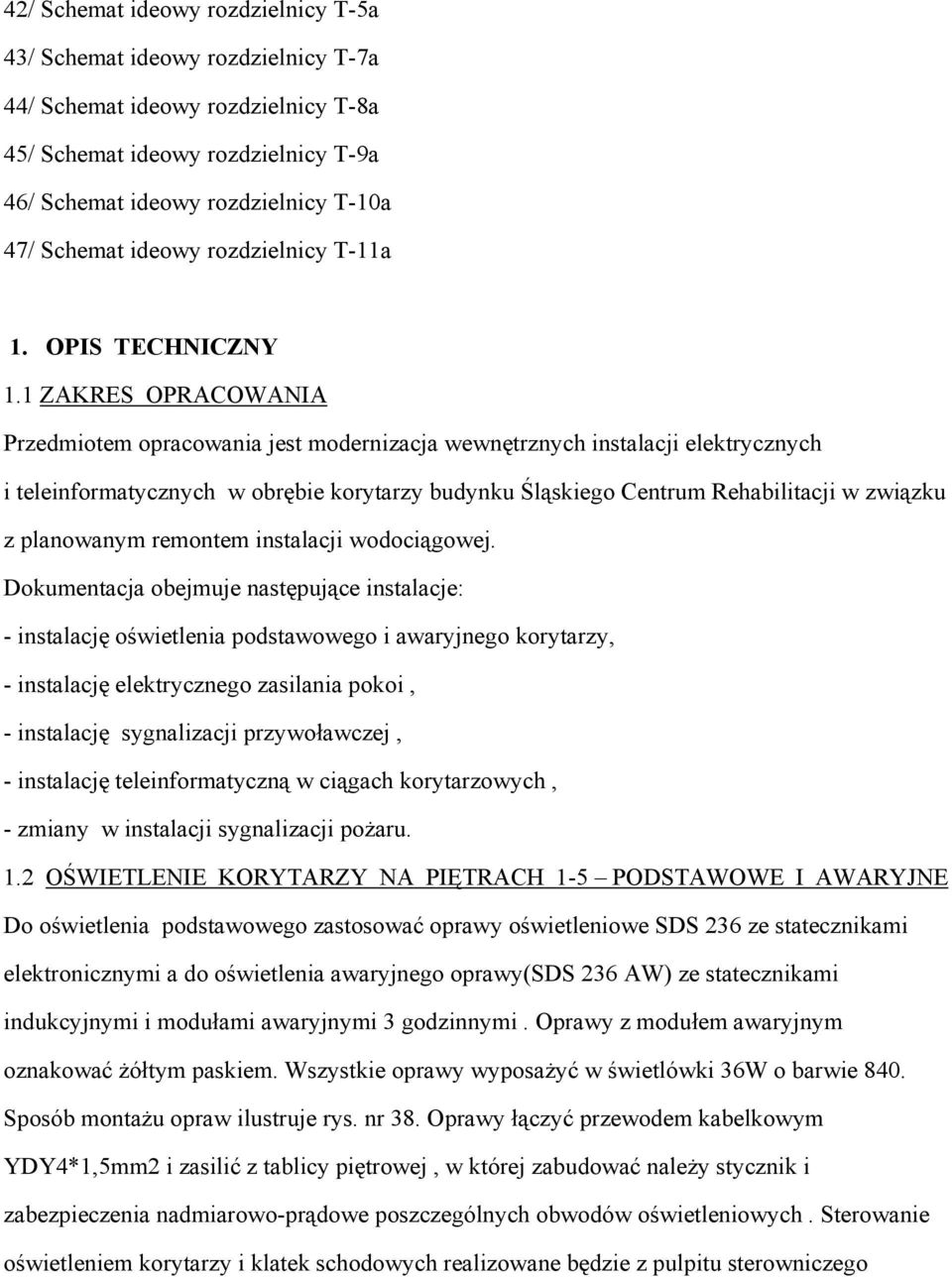

4 42/ Schemat ideowy rozdzielnicy T-5a 43/ Schemat ideowy rozdzielnicy T-7a 44/ Schemat ideowy rozdzielnicy T-8a 45/ Schemat ideowy rozdzielnicy T-9a 46/ Schemat ideowy rozdzielnicy T-10a 47/ Schemat ideowy rozdzielnicy T-11a 1. OPIS TECHNICZNY 1.1 ZAKRES OPRACOWANIA Przedmiotem opracowania jest modernizacja wewnętrznych instalacji elektrycznych i teleinformatycznych w obrębie korytarzy budynku Śląskiego Centrum Rehabilitacji w związku z planowanym remontem instalacji wodociągowej. Dokumentacja obejmuje następujące instalacje: - instalację oświetlenia podstawowego i awaryjnego korytarzy, - instalację elektrycznego zasilania pokoi, - instalację sygnalizacji przywoławczej, - instalację teleinformatyczną w ciągach korytarzowych, - zmiany w instalacji sygnalizacji pożaru. 1.2 OŚWIETLENIE KORYTARZY NA PIĘTRACH 1-5 PODSTAWOWE I AWARYJNE Do oświetlenia podstawowego zastosować oprawy oświetleniowe SDS 236 ze statecznikami elektronicznymi a do oświetlenia awaryjnego oprawy(sds 236 AW) ze statecznikami indukcyjnymi i modułami awaryjnymi 3 godzinnymi. Oprawy z modułem awaryjnym oznakować żółtym paskiem. Wszystkie oprawy wyposażyć w świetlówki 36W o barwie 840. Sposób montażu opraw ilustruje rys. nr 38. Oprawy łączyć przewodem kabelkowym YDY4*1,5mm2 i zasilić z tablicy piętrowej, w której zabudować należy stycznik i zabezpieczenia nadmiarowo-prądowe poszczególnych obwodów oświetleniowych. Sterowanie oświetleniem korytarzy i klatek schodowych realizowane będzie z pulpitu sterowniczego

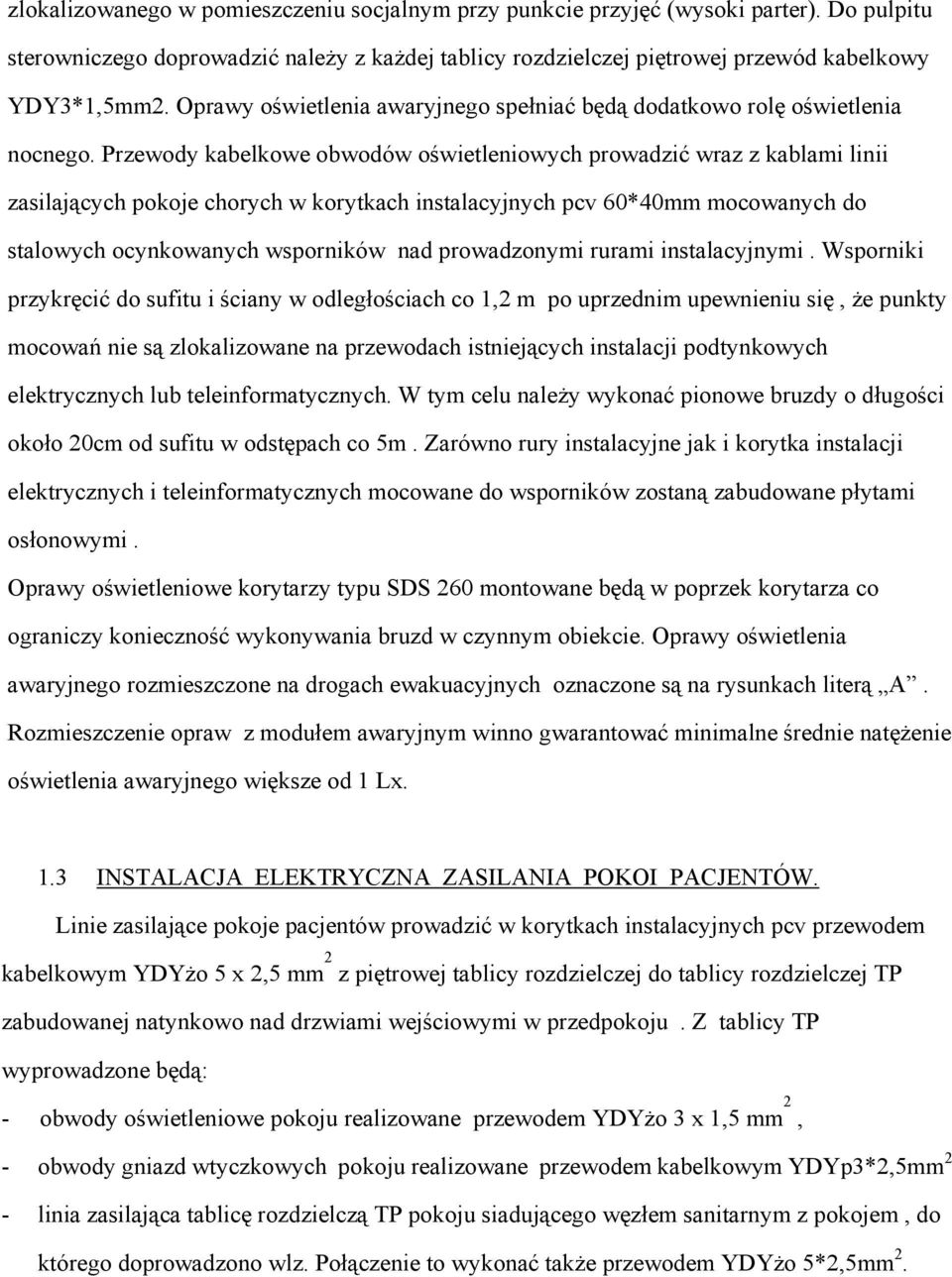

5 zlokalizowanego w pomieszczeniu socjalnym przy punkcie przyjęć (wysoki parter). Do pulpitu sterowniczego doprowadzić należy z każdej tablicy rozdzielczej piętrowej przewód kabelkowy YDY3*1,5mm2. Oprawy oświetlenia awaryjnego spełniać będą dodatkowo rolę oświetlenia nocnego. Przewody kabelkowe obwodów oświetleniowych prowadzić wraz z kablami linii zasilających pokoje chorych w korytkach instalacyjnych pcv 60*40mm mocowanych do stalowych ocynkowanych wsporników nad prowadzonymi rurami instalacyjnymi. Wsporniki przykręcić do sufitu i ściany w odległościach co 1,2 m po uprzednim upewnieniu się, że punkty mocowań nie są zlokalizowane na przewodach istniejących instalacji podtynkowych elektrycznych lub teleinformatycznych. W tym celu należy wykonać pionowe bruzdy o długości około 20cm od sufitu w odstępach co 5m. Zarówno rury instalacyjne jak i korytka instalacji elektrycznych i teleinformatycznych mocowane do wsporników zostaną zabudowane płytami osłonowymi. Oprawy oświetleniowe korytarzy typu SDS 260 montowane będą w poprzek korytarza co ograniczy konieczność wykonywania bruzd w czynnym obiekcie. Oprawy oświetlenia awaryjnego rozmieszczone na drogach ewakuacyjnych oznaczone są na rysunkach literą A. Rozmieszczenie opraw z modułem awaryjnym winno gwarantować minimalne średnie natężenie oświetlenia awaryjnego większe od 1 Lx. 1.3 INSTALACJA ELEKTRYCZNA ZASILANIA POKOI PACJENTÓW. Linie zasilające pokoje pacjentów prowadzić w korytkach instalacyjnych pcv przewodem kabelkowym YDYżo 5 x 2,5 mm 2 z piętrowej tablicy rozdzielczej do tablicy rozdzielczej TP zabudowanej natynkowo nad drzwiami wejściowymi w przedpokoju. Z tablicy TP wyprowadzone będą: - obwody oświetleniowe pokoju realizowane przewodem YDYżo 3 x 1,5 mm 2, - obwody gniazd wtyczkowych pokoju realizowane przewodem kabelkowym YDYp3*2,5mm 2 - linia zasilająca tablicę rozdzielczą TP pokoju siadującego węzłem sanitarnym z pokojem, do którego doprowadzono wlz. Połączenie to wykonać także przewodem YDYżo 5*2,5mm 2.

6 Wszystkie WLZ pokoi chorych wyposażone będą w tablicach rozdzielczych piętrowych w dodatkowe zabezpieczenie nadmiarowo-prądowe w postaci wyłącznika S303B20A. W tablicy rozdzielczej TP każdy pokój posiadał będzie odrębne zabezpieczenie nadmiarowoprądowe obwodu oświetleniowego (S301B6) i obwodu gniazd wtyczkowych (S301B16). Ponieważ remonty pokoi realizowane będą sukcesywnie przewiduje się, iż w tym samym czasie wykonywane będą także modernizacje wewnętrznych instalacji elektrycznych i teleinformatycznych w tych pokojach. Należy wówczas w pomieszczeniach WC stosować osprzęt hermetyczny a gniazda wtyczkowe winny posiadać osłonki zapewniające bryzgoszczelność. Kable zasilające poszczególne pokoje winny posiadać trwałe opisy umożliwiające lokalizację kabla przez otwór w drzwiczkach rewizyjnych zabudowanych nad drzwiami pokoju. 1.4 INSTALACJA PRZYWOŁAWCZA W OBRĘBIE KORYTARZY 1-4 PIĘTRA. Oprzewodowanie instalacji przywoławczej wykonać przewodami kabelkowymi YTKSYekw1*2*0,8mm 2 układając przewody kabelkowe zasilające w rejonie korytarzy od zasilacza do poszczególnych przycisków i lampek sygnalizacyjnych oraz łącząc je między sobą linią magistralną sygnałową wykonaną także przewodem YTKSYekw1*2*0,8mm 2 od panela centralnego przelotowo do poszczególnych elementów projektowanego systemu przywoławczego DeltaCall. Przewody instalacji przywoławczej prowadzić w odrębnych dla instalacji teleinformatycznych korytkach instalacyjnych pcv 90*40mm wraz z kabelkami sieci telefonicznej, komputerowej, RTV i instalacji sygnalizacji pożaru. Zasilacze systemowe zasilić z tablicy rozdzielczej piętrowej przewodem YDYp3*1,5mm 2 i zabezpieczyć wyłącznikiem S301C6. Zasadę działania systemu Delta Call wyjaśnia dołączony do części opisowej projektu fragment instrukcji instalacji. Przewiduje się stopniowe wyposażanie kolejno remontowanych pokoi pacjentów w elementy systemu Dela Call. Do czasu wyremontowania wszystkich pokoi na danej kondygnacji należy pozostawić w pełnej sprawności istniejący system przywoławczy.

7 1.5 OPRZEWODOWANIE INSTALACJI RTV, TELEFONICZNEJ, KOMPUTEROWEJ i SYGNALIZACJI POŻARU. a/ Instalacja RTV Instalację sygnałową RTV wykonać należy w obrębie korytarzy przewodem XWDek RG-6/U 0,96 układanym w korycie PCV wydzielonym dla instalacji teleinformatycznych prowadząc je od stacji czołowej zlokalizowanej w pomieszczeniu technicznym na 6 piętrze do skrzynek z odgałęźnikami RTV rozmieszczonymi jak na rys b/ Instalacja telefoniczna i komputerowa. Instalację telefoniczną wykonać od piętrowych połącznic zlokalizowanych szachtach instalacyjnych przewodem kabelkowym YTKSY 1*4*0,8mm 2. Instalację komputerową wykonać od punktów dystrybucyjnych zlokalizowanych w serwerowni (wysoki parter), w wydzielonym pomieszczeniu na 3 piętrze oraz na 6-tym piętrze do gniazda RJ45 kablem FTP4*2*0,8 kat.6. Każdy punkt logiczny składa się z gniazda komputerowego RJ45 oraz 3 gniazd 1-faz dedykowanych instalacji komputerowej a zasilanych z wydzielonych tablic piętrowych oznaczonych na rys.nr 40 dodatkową literą a (np.t-5a). Schematy ideowe rozbudowanych tablic piętrowych pokazano na rys Przewody kabelkowe instalacji telefonicznej i komputerowej prowadzić wspólnie od połącznic piętrowych telefonicznych do gniazd abonenckich oraz od komputerowych punktów dystrybucyjnych wysokiego parteru, 3 i 6-piętra do gniazd komputerowych. Gniazdo telefoniczne i komputerowe oraz przynależne sieci komputerowej gniazda 1-faz 230V(z blokadą) łączyć w zestawy we wspólnej ramce. c/ Instalacja monitoringu wewnętrznego. Oprzewodowanie kamer monitoringu wewnętrznego poprowadzić w korytkach z instalacjami teleinformatycznymi. Kamery pozostawić w dotychczasowych miejscach.

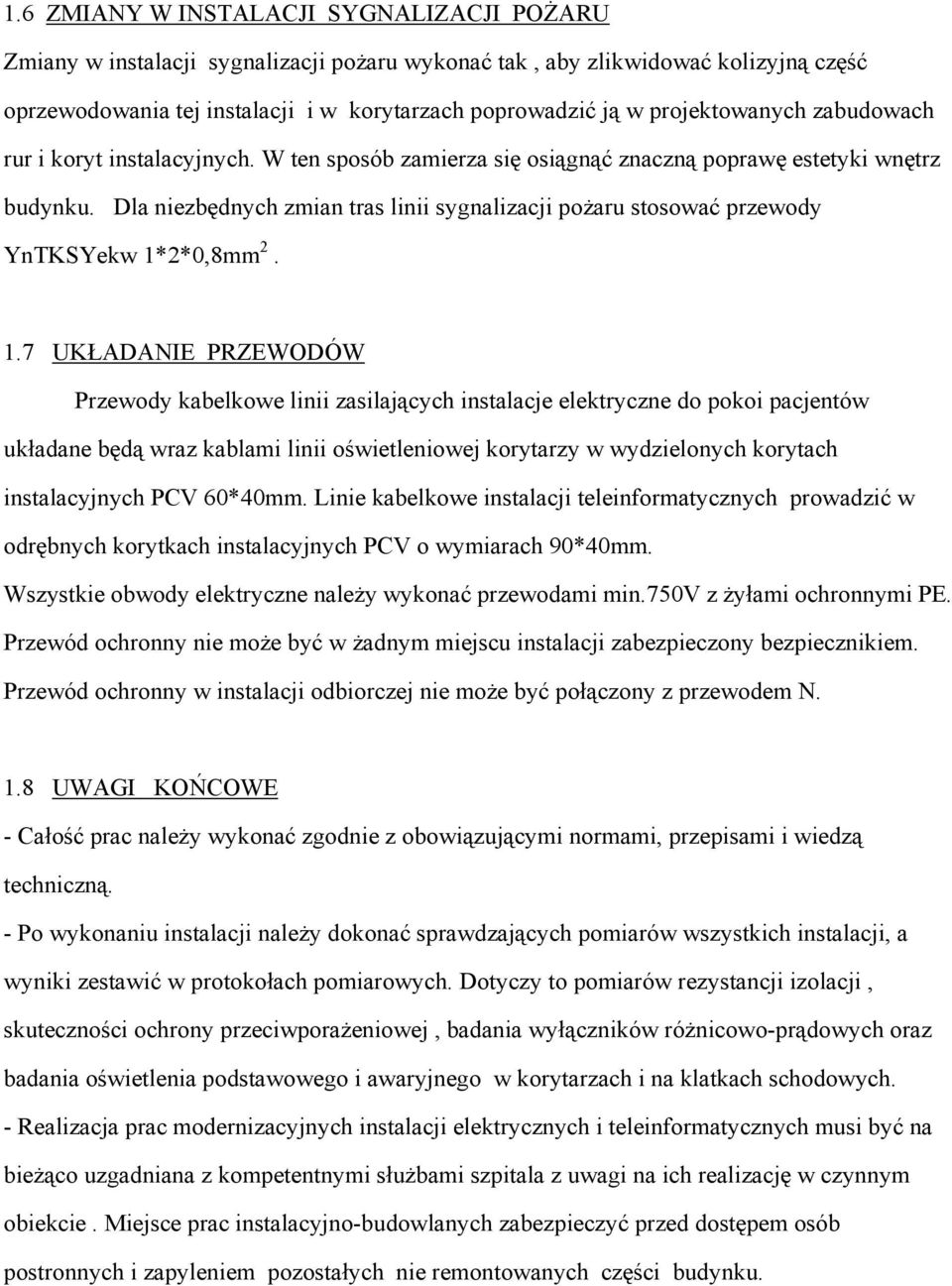

8 1.6 ZMIANY W INSTALACJI SYGNALIZACJI POŻARU Zmiany w instalacji sygnalizacji pożaru wykonać tak, aby zlikwidować kolizyjną część oprzewodowania tej instalacji i w korytarzach poprowadzić ją w projektowanych zabudowach rur i koryt instalacyjnych. W ten sposób zamierza się osiągnąć znaczną poprawę estetyki wnętrz budynku. Dla niezbędnych zmian tras linii sygnalizacji pożaru stosować przewody YnTKSYekw 1*2*0,8mm UKŁADANIE PRZEWODÓW Przewody kabelkowe linii zasilających instalacje elektryczne do pokoi pacjentów układane będą wraz kablami linii oświetleniowej korytarzy w wydzielonych korytach instalacyjnych PCV 60*40mm. Linie kabelkowe instalacji teleinformatycznych prowadzić w odrębnych korytkach instalacyjnych PCV o wymiarach 90*40mm. Wszystkie obwody elektryczne należy wykonać przewodami min.750v z żyłami ochronnymi PE. Przewód ochronny nie może być w żadnym miejscu instalacji zabezpieczony bezpiecznikiem. Przewód ochronny w instalacji odbiorczej nie może być połączony z przewodem N. 1.8 UWAGI KOŃCOWE - Całość prac należy wykonać zgodnie z obowiązującymi normami, przepisami i wiedzą techniczną. - Po wykonaniu instalacji należy dokonać sprawdzających pomiarów wszystkich instalacji, a wyniki zestawić w protokołach pomiarowych. Dotyczy to pomiarów rezystancji izolacji, skuteczności ochrony przeciwporażeniowej, badania wyłączników różnicowo-prądowych oraz badania oświetlenia podstawowego i awaryjnego w korytarzach i na klatkach schodowych. - Realizacja prac modernizacyjnych instalacji elektrycznych i teleinformatycznych musi być na bieżąco uzgadniana z kompetentnymi służbami szpitala z uwagi na ich realizację w czynnym obiekcie. Miejsce prac instalacyjno-budowlanych zabezpieczyć przed dostępem osób postronnych i zapyleniem pozostałych nie remontowanych części budynku.

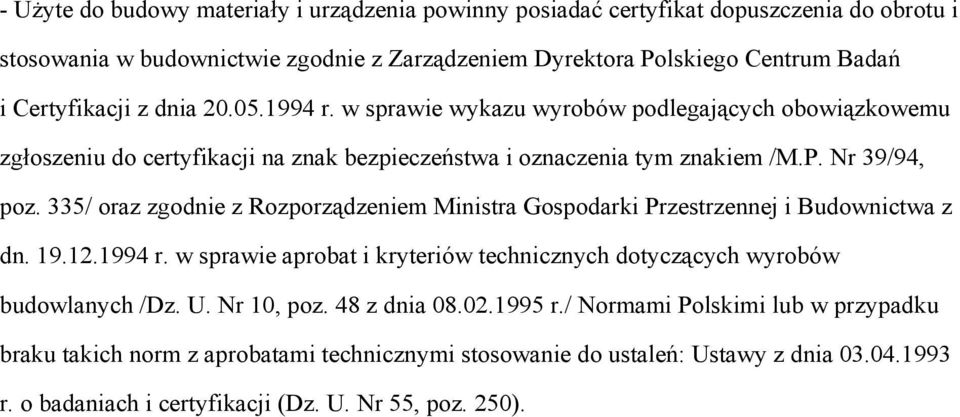

9 - Użyte do budowy materiały i urządzenia powinny posiadać certyfikat dopuszczenia do obrotu i stosowania w budownictwie zgodnie z Zarządzeniem Dyrektora Polskiego Centrum Badań i Certyfikacji z dnia r. w sprawie wykazu wyrobów podlegających obowiązkowemu zgłoszeniu do certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem /M.P. Nr 39/94, poz. 335/ oraz zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dn r. w sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych /Dz. U. Nr 10, poz. 48 z dnia r./ Normami Polskimi lub w przypadku braku takich norm z aprobatami technicznymi stosowanie do ustaleń: Ustawy z dnia r. o badaniach i certyfikacji (Dz. U. Nr 55, poz. 250).
